电子信息系统防雷检测技术规范.
电子信息系统防雷检测技术规范.
ICS 13.260K 09DB42电子信息系统防雷装置检测技术规范Technical specifications for inspection of lightning protection system in electronicinformation system湖北省质量技术监督局 发布目次前言 ........................................................................................................................................................................... I1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 一般规定 (3)5 检测方法及周期 (4)5.1检测方法 (4)5.2检测周期 (5)6 检测内容与技术要求 (5)6.1各类电子信息系统的检测 (5)6.1.2火灾自动报警系统 (6)6.1.3有线电视系统 (7)6.1.4无线通信系统 (7)6.1.5安全防范系统 (7)6.1.6其他弱电系统 (8)6.2系统接地装置检测 (8)6.3系统环境检测 (8)6.4接地电阻值的要求 (8)附录A（资料性附录）防雷装置检测现场调查表 (9)附录B（规范性附录）建筑物电子信息系统雷电防护等级的选择方法 (10)附录C（规范性附录）雷电防护区划分 (11)附录D（资料性附录）防雷装置检测原始记录表 (12)附录E（规范性附录）S、M型等电位网络 (18)附录F（规范性附录）电子信息系统线缆与其他管线的净距 (19)附录G（规范性附录）电子信息系统线缆与电力电缆的净距 (20)附录H（规范性附录）电子信息系统线缆与电气设备之间的净距 (21)附录I（规范性附录）电源SPD安装位置 (22)附录J（规范性附录）电源线路浪涌保护器标放电电流参数值 (23)附录K（规范性附录）电源SPD连接线最小截面积 (24)附录L（规范性附录）信号线路浪涌保护器参数 (25)前言本标准共分6章和12个附录。
防雷检测方案
防雷检测方案随着现代科技的不断发展，雷电对于电子设备产生的威胁也越来越大。
因此，防雷检测方案变得尤为重要。
本文将探讨防雷检测方案的基本原理、常见技术以及实现方法。
一、基本原理防雷检测方案的基本原理是测量电气系统中的电位差。
如果电气系统中的电位差超过测量仪器的标称极限值，那么就会产生电气击穿。
为了防止电气击穿的发生，必须采取一些防护措施。
二、常见技术1. 雷击灵敏度测试雷击灵敏度测试是一种检测设备在雷击情况下的灵敏度的方法。
测试时，将设备暴露于模拟雷击环境下，通过对设备进行不同程度的雷击测试，可以评估设备的防雷性能。
这种方法能够有效地检测出设备的局部雷击敏感性。
2. 雷击波前检测技术雷击波前检测技术是一种在电气系统中检测慢速雷击波的方法。
检测时，采用高速采样技术获得电气系统中慢速雷击波的波形，并通过信号处理技术提取出波形中的特征信息。
这种方法能够有效地检测出慢速雷击波对设备的影响。
3. 雷击电压测试技术雷击电压测试技术是一种在电气系统中测量雷击电压的方法。
测试时，采用高速采样技术获取电气系统中的雷击电压波形，并通过信号处理技术对波形进行分析。
这种方法能够有效地检测出雷击电压对设备的影响。
三、实现方法1. 措施一：防雷接地防雷接地是一种有效的防雷措施。
在设计和施工电气线路时，必须要合理设置和布置接地装置。
良好的接地装置能够有效地将雷击电流引入地体，从而提高设备的防雷能力。
2. 措施二：防雷保护装置防雷保护装置是一种针对电气系统进行雷击保护的装置。
常见的防雷保护装置有避雷针、避雷带、避雷器等。
这些装置能够有效地降低雷击电压和雷击电流，从而保护设备免受雷击的影响。
3. 措施三：防雷维护防雷维护是一种定期进行的防雷检测和维护工作。
通过定期对电气系统进行检测和维护，能够及时发现设备的防雷性能是否良好，从而采取有效的防护措施。
四、总结防雷检测方案是电气系统中非常重要的一个环节。
通过采用有效的防护措施，能够防止雷击对电气设备造成损害。
电子信息系统防雷技术规范

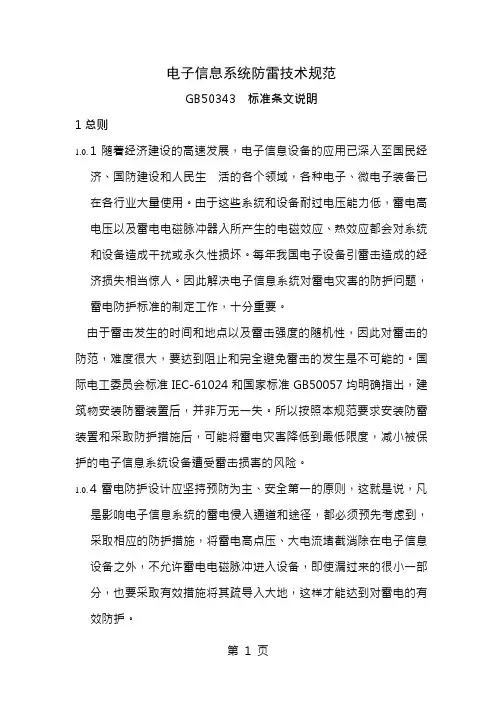

电子信息系统防雷技术规范GB50343 标准条文说明1总则1.0.1随着经济建设的高速发展，电子信息设备的应用已深入至国民经济、国防建设和人民生活的各个领域，各种电子、微电子装备已在各行业大量使用。
由于这些系统和设备耐过电压能力低，雷电高电压以及雷电电磁脉冲器入所产生的电磁效应、热效应都会对系统和设备造成干扰或永久性损坏。
每年我国电子设备引雷击造成的经济损失相当惊人。
因此解决电子信息系统对雷电灾害的防护问题，雷电防护标准的制定工作，十分重要。
由于雷击发生的时间和地点以及雷击强度的随机性，因此对雷击的防范，难度很大，要达到阻止和完全避免雷击的发生是不可能的。
国际电工委员会标准IEC-61024和国家标准GB50057均明确指出，建筑物安装防雷装置后，并非万无一失。
所以按照本规范要求安装防雷装置和采取防护措施后，可能将雷电灾害降低到最低限度，减小被保护的电子信息系统设备遭受雷击损害的风险。
1.0.4雷电防护设计应坚持预防为主、安全第一的原则，这就是说，凡是影响电子信息系统的雷电侵入通道和途径，都必须预先考虑到，采取相应的防护措施，将雷电高点压、大电流堵截消除在电子信息设备之外，不允许雷电电磁脉冲进入设备，即使漏过来的很小一部分，也要采取有效措施将其疏导入大地，这样才能达到对雷电的有效防护。
科学性是指在进行防雷工程设计时，应认真检查建筑物电子信息系统所在地电的地理、地质以及土壤、气象、环境、雷电或冬、信息设备的重要性和雷击事故的严重程度等情况，对现场的电磁环境进行风险评估和计算，并根据表4.3.1雷电防护级别的选择确定电子信息系统的防护级别，这样，才能以尽可能低的造价建造一个有效的雷电防护系统，达到合理、科学、经济的效果。
1.0.5建筑物电子信息系统遭受雷电的影响是多方面的，既有直接雷击，又有从电源线路、信号线路等侵入的雷电电磁脉冲，还有在建筑物附近落雷形成的电磁场干应，以及接闪器接闪后由接地装置引起的地电位反击。
DB42T 513—2008电子信息系统防雷装置检测技术规范
DB42T 513—2008电子信息系统防雷装置检测技术规范DB××/T ××××—××××本文由【中文word文档库】.wordwendang4>> 搜集整理。
中文word文档库免费提供海量教学资料、行业资料、范文模板、应用文书、考试学习和社会经济等word文档目次I前言11 范围12 规范性引用文件13 术语和定义34 一般规定45 检测方法及周期45.1 检测方法55.2 检测周期56 检测内容与技术要求56.1 各类电子信息系统的检测66.1.2 火灾自动报警系统76.1.3 有线电视系统76.1.4 无线通信系统76.1.5 安全防范系统86.1.6 其他弱电系统86.2 系统接地装置检测86.3 系统环境检测86.4 接地电阻值的要求9附录 A （资料性附录）防雷装置检测现场调查表10附录 B （规范性附录）建筑物电子信息系统雷电防护等级的选择方法11附录 C （规范性附录）雷电防护区划分12附录 D （资料性附录）防雷装置检测原始记录表18附录 E （规范性附录） S、M型等电位网络19附录 F （规范性附录）电子信息系统线缆与其他管线的净距20附录G （规范性附录）电子信息系统线缆与电力电缆的净距21附录H （规范性附录）电子信息系统线缆与电气设备之间的净距22附录I （规范性附录）电源SPD安装位置23附录J （规范性附录）电源线路浪涌保护器标放电电流参数值24附录K （规范性附录）电源SPD连接线最小截面积25附录L （规范性附录）信号线路浪涌保护器参数前言本标准共分6章和12个附录。
附录B、附录C、附录E、附录F、附录G、附录H、附录I、附录J、附录K、附录L为规范性附录，附录A、附录D为资料性附录。
本标准由湖北省气象局提出并归口。
本标准主编单位：湖北省防雷中心。
建筑物电子信息系统防雷技术规范
Ⅰ类试验的SPD条增加至37条，新增部分主要是SPD的性能指标 和试验参数
2.0.33 插入损耗 传输系统中插入一个浪涌保护器所引起的损耗，其值等于浪 涌保护器插入前后的功率比。插入损耗常用分贝(dB)来表示。 2.0.34 劣化 由于浪涌、使用或不利环境的影响造成浪涌保护器原始性能 参数的变化。 2. 0. 35 热熔焊 利用放热化学反应时快速产生超高热量，使两导体熔化成一 体的连接方法。 2.0.36 雷击损害风险 (R) 雷击导致的年平均可能损失(人和物)与受保护对象的总价值(人 和物)之比。
3.2.3 保护对象应置于电磁特性与该对象耐受能力相兼容 的雷电防护区内。（电磁兼容）
•3 雷电防护分区
建筑物外部和内部雷电防护区划分
4 雷电防护等级划分 和雷击风险评估
• 4.1 一般规定
• 4.1.1 建筑物电子信息系统可按本规范第4.2 节、第4.3 节或第4.4 节规定的方法进行雷击风险评估。
3 雷电防护分区
• 附录F 全国主要城市年平均雷暴日数统计 表”，是根据可获得的最新资料进行整理 归纳的，仅列出直辖市、省会城市及部 分城市的年平均雷暴日，供参考使用。 实际工程中还应收集、了解、考虑当地 气象统计资料。
3 雷电防护分区
• 广西区内城市的年平均雷暴日数： • 南 宁：78.1 d/a 柳 州：61.5 d/a • 河 池：58.3 d/a 来 宾：73.3 d/a • 贵 港：79.8 d/a 钦 州：94.3 d/a • 防城港：84.7 d/a 玉 林：90.6 d/a • 桂 林：63.9 d/a 梧 州：89.4 d/a • 贺 州：82.4 d/a 百 色：72.9 d/a • 崇 左：69.2 d/a 北 海：83.1 d/a
建筑物电子信息系统防雷技术规范

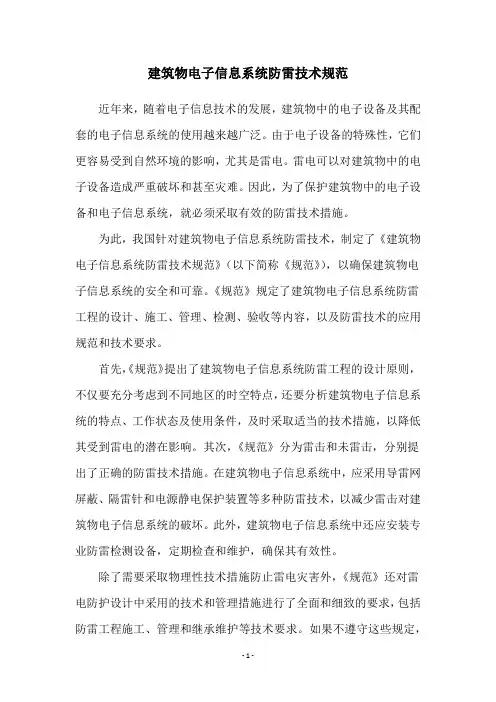

建筑物电子信息系统防雷技术规范近年来，随着电子信息技术的发展，建筑物中的电子设备及其配套的电子信息系统的使用越来越广泛。
由于电子设备的特殊性，它们更容易受到自然环境的影响，尤其是雷电。
雷电可以对建筑物中的电子设备造成严重破坏和甚至灾难。
因此，为了保护建筑物中的电子设备和电子信息系统，就必须采取有效的防雷技术措施。
为此，我国针对建筑物电子信息系统防雷技术，制定了《建筑物电子信息系统防雷技术规范》（以下简称《规范》），以确保建筑物电子信息系统的安全和可靠。
《规范》规定了建筑物电子信息系统防雷工程的设计、施工、管理、检测、验收等内容，以及防雷技术的应用规范和技术要求。
首先，《规范》提出了建筑物电子信息系统防雷工程的设计原则，不仅要充分考虑到不同地区的时空特点，还要分析建筑物电子信息系统的特点、工作状态及使用条件，及时采取适当的技术措施，以降低其受到雷电的潜在影响。
其次，《规范》分为雷击和未雷击，分别提出了正确的防雷技术措施。
在建筑物电子信息系统中，应采用导雷网屏蔽、隔雷针和电源静电保护装置等多种防雷技术，以减少雷击对建筑物电子信息系统的破坏。
此外，建筑物电子信息系统中还应安装专业防雷检测设备，定期检查和维护，确保其有效性。
除了需要采取物理性技术措施防止雷电灾害外，《规范》还对雷电防护设计中采用的技术和管理措施进行了全面和细致的要求，包括防雷工程施工、管理和继承维护等技术要求。
如果不遵守这些规定，可能会在建筑物电子信息系统施工过程中出现安全隐患，从而产生严重的损失和损害。
遵守《建筑物电子信息系统防雷技术规范》，是保护建筑物电子信息系统安全、稳定运行的必要前提。
技术人员在安装和使用建筑物中的电子设备和电子信息系统时，应加强日常检查，按规定要求安装和使用合格的防雷设备，以确保建筑物电子信息系统的安全。
业主也应建立一套完善的管理制度，对使用建筑物电子信息系统的技术人员进行培训，以确保该设施能够安全可靠地使用。
建筑物电子信息系统防雷技术规范
建筑物电子信息系统防雷技术规范一.防雷与接地(一).电源线路防雷与接地应符合下列规定：1进、出电子信息系统机房的电源线路不宜采用架空线路。
2电子信息系统设备采用TN交流配电系统时，配电线路和分支线路必须采用TN—S系统的接地方式。
4在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。
使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。
5浪涌保护器连接导线应平直，其长度不宜大于0.5m。
当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。
当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。
浪涌保护器应有过电流保护装置，并宜有劣化显示功能。
6浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。
(二).信号线路的防雷与接地应符合下列规定1进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。
电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。
2电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、(三).天馈线路的防雷与接地应符合下列规定1架空天线必须置于直击雷防护区（LPZO）内。
2天馈线路浪涌保护器的选择，应根据被保护设备的工作频率、平均输出功率、连接器型式及特性阻抗等参数，选用插入损耗及电压驻波比小，适配的天馈线路浪涌保护器。
规定。
4具有多付天线的天馈传输系统，每付天线应安装适配的天馈浪涌保护器。
防雷装置安全检测技术规范
防雷装置安全检测技术规范一、前言防雷装置是保护电气设备安全的重要手段，广泛应用于各种建筑、交通、通信等领域。
为确保防雷装置的有效性和安全可靠性，需要进行定期的安全检测。
本文旨在制定防雷装置安全检测技术规范，以保障使用单位和相关人员的安全。
二、检测对象及范围2.1 检测对象本规范适用于所有已建成的防雷装置，包括避雷针、避雷线、接地系统、防雷墙、避雷器等。
2.2 检测范围本规范要求对防雷装置进行全面检测，包括但不限于以下内容：1.防雷装置的材料、制作、安装和维护情况；2.防雷装置的接地电阻、接地网等电气参数；3.防雷装置与金属构件的接触情况；4.避雷针、避雷线、接地系统等的伤损情况；5.外部电源可能对防雷装置造成的影响。
三、检测方法3.1 视觉检查法视觉检查法是一种常见的检测方法，主要依靠人员的目视能力对防雷装置的外观及周围环境进行检查。
视觉检查法可以直观地找到防雷装置存在的问题，但无法获取具体的电气参数。
3.2 电气参数测试法电气参数测试法是一种通过测量防雷装置的接地电阻、接地网等电气参数来评估防雷装置安全性的方法。
该方法可以客观地反映防雷装置在实际使用过程中的效果。
3.3 激光测距法激光测距法是一种通过激光测量避雷针、避雷线、接地系统等构件的高度、长度、横向等参数来评估其安全性的方法。
该方法可以直接反映防雷装置在实际使用过程中的状态。
四、检测周期防雷装置的安全检测周期应按照下表执行：检测对象检测周期避雷针3年避雷线3年接地系统3年防雷墙4年检测对象检测周期避雷器5年五、检测记录检测记录应包括但不限于以下内容：1.检测单位名称、检测人员姓名；2.检测时间、地点；3.检测方法；4.检测结果、存在问题及处理意见；5.报告编制时间、审核人签字。
六、检测结果处理对于检测发现的问题，应当及时进行整改。
整改后，应对整改情况进行检测，确保问题得到有效解决。
七、总结本文制定了防雷装置安全检测技术规范，对防雷装置的安全检测提出了具体要求，旨在保障使用单位和相关人员的安全。
建筑物电子信息系统防雷技术规范完整参考课件
总则
建筑物电子信息系统防雷技术规范
1.0.1为防止和减少雷电对建筑物电子信 息系统造成的危害，保护人民的生命和 财产安全，制定本规范。
随着经济建设的高速发展，各种电子、微电子 装备已在各行业大量使用。由于这些系统和设备耐 过电压能力低，雷电高电压以及雷电电磁脉冲侵入 所产生的电磁效应、热效应都会对系统和设备造成 干扰或永久性损坏。
建筑物电子信息系统防雷技术规范
自45m及以上外墙上的栏杆、门窗等较大金属物 与防雷装置联结。
ⅴ、竖直敷设的金属管道及金属物顶端和底端与防雷 装置联结。
ⅵ、所有进出建筑物的金属管道进行总等电位联结。 ⅶ、卫生间内的局部设施进行局部等电位联结。 ⅷ、在电源线路上加装多级电源SPD。
16
总则
建筑物电子信息系统防雷技术规范
（2）、传导：也称之为避雷针的装置，避雷针就 是一个接地的金属装置，高端比建筑物顶端更高，以 吸收闪电，把闪电的强大电流传导到大地中去，吸收 闪电的部分叫做接闪器。
（3）、分流：凡是从室外来的导线都要并联一种 SPD至接地，线不仅在入户处，在每个需要做防雷的 设备入机壳处都要装SPD至接地。
9
总则
3
总则
建筑物电子信息系统防雷技术规范
1.0.2本规范适用于新建、扩建、改建的 建筑物电子信息系统防雷的设计、施工、 验收、维护和管理。
本规范不适用于易燃、易爆危险环境和 场所的电子信息系统防雷。
4
总则
建筑物电子信息系统防雷技术规范
1.0.3在进行建筑物电子信息系统防雷设计时， 应根据建筑物电子信息系统的特点，将外部防 雷措施和内部防雷措施协调统一，按工程整体 要求，进行全面规划，做到安全可靠、技术先 进、经济合理。
1.0.4电子信息系统的防雷必须坚持预防为主、 安全第一的原则。当需要时，可在设计前对现 场雷电电磁环境进行评估。
建筑物电子信息系统防雷技术规范
建筑物电子信息系统防雷技术规范This manuscript was revised by JIEK MA on December 15th, 2012.建筑物电子信息系统防雷技术规范一.防雷与接地(一). 电源线路防雷与接地应符合下列规定：1 进、出电子信息系统机房的电源线路不宜采用架空线路。
2 电子信息系统设备采用TN 交流配电系统时，配电线路和分支线路必须采用TN—S 系统的接地方式。
4 在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。
使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。
5 浪涌保护器连接导线应平直，其长度不宜大于。
当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。
当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。
浪涌保护器应有过电流保护装置，并宜有劣化显示功能。
6 浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。
(二).信号线路的防雷与接地应符合下列规定1 进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0）或直击雷防护区（LPZO）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。
电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。
2 电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、(三).天馈线路的防雷与接地应符合下列规定1 架空天线必须置于直击雷防护区（LPZO）内。
2 天馈线路浪涌保护器的选择，应根据被保护设备的工作频率、平均输出功率、连接器型式及特性阻抗等参数，选用插入损耗及电压驻波比小，适配的天馈线路浪涌保护器。
防雷检测技术规范
防雷检测技术规范
防雷检测技术规范是指在建筑、设备和通信等领域中进行防雷检测的一系列规范和要求。
防雷检测技术规范的存在是为了确保建筑和设备的安全，并减少雷电风险。
以下是防雷检测技术规范应包括的内容。
1. 雷电风险评估：在进行防雷检测前，应根据建筑和设备的特点，进行雷电风险评估。
评估内容应包括雷电频率、影响范围、可能带来的损失等。
评估结果将作为防雷措施的基础。
2. 设计和施工要求：根据雷电风险评估结果，进行防雷设备和装置的设计和施工。
包括建筑物的避雷装置、设备的防雷保护，以及通信系统的防雷措施等。
3. 防雷材料和设备：选择合适的防雷材料和设备是保证防雷效果的重要因素。
应选择符合国家标准和规定的防雷材料和设备，如避雷针、避雷线等。
4. 检测方法和仪器：防雷检测应使用先进的方法和仪器，确保对建筑和设备的防雷效果进行准确的评估。
检测方法可以包括现场检测和实验室测试，仪器可以包括雷电计、电磁场测试仪等。
5. 检测报告和记录：对于每次防雷检测，应编制检测报告和记录。
报告应包括检测的对象、检测方法和仪器、检测结果以及相关的建议等。
记录应保存在相关的档案中，并定期进行更新。
6. 防雷维护和管理：建筑和设备的防雷系统应定期进行维护和管理，确保其正常运行和有效性。
维护和管理内容包括对防雷设备的定期检查和维修、对雷电风险评估的更新等。
总之，防雷检测技术规范对于建筑和设备的安全至关重要。
只有按照规范和要求进行防雷检测，才能有效预防雷击事故的发生，并保护人们的生命财产安全。
防雷检测技术方案
防雷检测技术方案一、雷电监测雷电监测是指通过监测、分析及判断雷电活动的方式，为防雷保护提供科学准确的预警信息。
目前常用的雷电监测技术包括雷电定位系统、电磁阵列和闪电电磁脉冲测量。
1.雷电定位系统：利用雷电产生的电磁辐射信号，通过多个观测站点的三角定位技术来确定雷电的落点。
该系统可以提早发现雷电演变趋势，及时预报雷电活动，并发出相应的预警信息。
2.电磁阵列：通过在特定区域内布设多个电磁监测装置，实时监测电磁辐射，利用辐射模型分析判断雷电活动。
电磁阵列可以准确测量雷电的放电强度、电流、频率等参数，对雷电进行实时监测和预警。
3.闪电电磁脉冲测量：通过测量闪电产生的电磁脉冲信号，分析脉冲信号的频率、幅度等参数，对雷电活动进行监测和判断。
该方法具有响应速度快、精度高等优点，适用于对雷电活动进行实时监测。
二、防雷保护防雷保护是指通过合理的防雷设施和措施，有效地将雷电流引入地下或远离被保护设备，减少雷电对设备的侵害。
常用的防雷保护技术包括接地系统、避雷针和电网绝缘测量。
1.接地系统：通过良好的接地系统，将雷电流引入地下，避免对设备产生毁灭性的伤害。
接地系统应考虑到不同地质条件和设备要求，采用不同类型的接地电阻、接地网和接地体，确保接地效果良好。
2.避雷针：避雷针属于被动防雷措施，通过在建筑物顶部或避雷网周围设置避雷针，将雷电击中的电流引入地下。
避雷针应符合国家标准，合理布置在建筑物高度、形状和地形条件等因素的考虑下。
3.电网绝缘测量：电网绝缘测量是指对电网的绝缘性能进行定期检测和测量，及时发现绝缘故障和隐患，采取措施进行维修和修复。
绝缘测量方法包括直流绝缘电阻测量、绝缘电阻波动测量等，可对电网的绝缘状况进行准确评估。
三、防雷实时监控防雷实时监控是指通过感知设备及时获取雷电活动信息，并将数据传输到监测中心进行分析和处理。
常用的防雷实时监控技术包括传感器网络、远程监控和云计算技术。
1.传感器网络：通过在重要设备和建筑物周围布设雷电传感器，实时感知雷电活动并记录数据。
防雷检测技术规范
防雷检测技术规范防雷检测技术规范防雷检测技术是为了保障人民群众的人身安全和财产安全，降低雷电灾害对社会、经济的损失而进行的一项重要工作。
为了规范防雷检测工作，制定科学合理的防雷检测技术规范是非常必要的。
首先，防雷检测工作应该严格按照国家相关标准进行，包括《建筑物防雷设计规范》、《耐雷设备防护技术规程》等，确保防雷设备的合理性和可靠性。
防雷检测技术规范应重点关注以下几个方面：1. 防雷设备的安装位置和方式应符合相关规范要求，并且需要进行中期和最终验收，确保设备的准确安装以及动态可调整。
2. 防雷设备的接地系统应符合相关要求，包括接地电阻要小于规定值、接地设备要独立分开、接地装置要连续均匀并符合要求等。
3. 防雷设备的接口要符合标准，保证设备之间的相互连接正确可靠，避免因接口问题导致的设备损坏或故障。
4. 防雷设备的材料要求应符合相关标准，包括导电材料的电性能、绝缘材料的绝缘性能、金属材料的耐腐蚀性等要求。
5. 防雷设备的维护保养要符合相关要求，定期检查设备的运行状态、清洁设备、修复设备等，确保设备始终处于良好的工作状态。
此外，防雷检测技术规范还应规定防雷设备的检测频率和方法。
对于高风险区域，如大型工业厂区、高层建筑等，检测频率应更加频繁，可采用定期巡检和即时监测相结合的方式进行。
对于一般性的住宅区、办公场所等，可以采用定期巡检的方式进行。
防雷检测技术规范也应明确相关责任人的职责，包括负责设备的安装、验收、维护保养和检测工作的责任人，以及负责进行防雷设备评估和规划的专业机构。
同时，规范还应明确责任人的培训和考核要求，确保责任人具备必要的技术能力和专业知识。
总之，防雷检测技术规范的制定对于保障人民群众的安全和财产安全具有重要意义。
规范的制定应参照相关标准要求，注重设备的安装、维护保养、检测频率和方法，并明确相关责任人的职责和考核要求。
只有这样，才能确保防雷检测工作的科学性和可靠性，最大程度地避免雷电灾害对社会、经济的损害。
建筑物电子信息系统防雷技术规范
建筑物电子信息系统防雷技术规范建筑物电子信息系统防雷技术规范一、前言建筑物电子信息系统的重要性越来越受到人们的重视，而防雷技术则是保障其稳定运行的关键。
本文旨在阐述建筑物电子信息系统防雷技术规范，提高建筑物电子信息系统的安全性和可靠性。
二、建筑物电子信息系统建筑物电子信息系统是指包括通信、数据、广播、监控、安防、电视、音响、电脑、网络等各种形式的音视频、数据或信号传输系统。
建筑物电子信息系统的故障不仅会影响生产、经济和安全，还可能造成重大损失。
三、建筑物防雷基础知识雷电是一种强烈的大气静电放电现象，其电磁干扰对建筑物电子信息系统产生很大的影响，甚至可能烧毁电子设备，因此需要特别加以防护。
建筑物的防雷可以从以下几个方面入手：1.建筑物主体结构的防雷：通过设置避雷针或吸收装置等，将雷击电流引导到地下，达到防雷的效果。
2.电子设备的防雷：可采用输入滤波器、绝缘放电管、静电保护、避雷器等设备，提高设备的抗雷击性能。
3.接地的防雷：即将设备的接地接口连接到可靠接地端子上，以达到防雷的效果。
四、建筑物电子信息系统防雷技术规范1.设备选择：在选购设备时，要特别关注其抗雷击性能，选择较为可靠的厂家和组件。
2.接地系统：接地系统是防雷的基础，必须采用合适的接地装置和方式，并保持接地电阻的合理范围。
3.设备布局：设备应该远离铁质结构、高压电线和磁场强烈的设备，以减少电磁干扰和雷击风险。
4.防雷保护措施：在电子设备前应设置专用的避雷器或者终端之类的装置，以防止雷击直接掉在设备上。
5.电缆系统防雷：电缆传输系统中常常受到雷击干扰，应对电缆进行正确的绝缘和屏蔽。
6.设备散热要求：在高温环境下的设备更容易受到雷击干扰，应当加强散热，以降低设备工作温度。
7.定期检测：要定期检测建筑物电子信息系统的防雷情况，及时对存在的隐患进行处理，确保系统的稳定运行。
五、结论建筑物电子信息系统防雷技术规范旨在提高建筑物电子信息系统的安全性和可靠性。
防雷防静电设施安全检测部位及检测点确定技术规范
防雷防静电设施安全检测部位及检测点确定技术规范1总则为了及时发现和消除防雷安全隐患，规范检测工作的量化操作，确保防雷防静电安全设施的性能有效，依照安全可靠、经济合理、统一管理的原则，特制定本规范。
2 范围本标准适用于防雷防静电设施安全监督检查和检测。
3 规范性引用文件下列文件中的条款通过本标的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB 500057-94 2000年版本建筑物防雷设计规范GB 50089-98 民用爆破器材工厂设计安全规范GB 50177-93 氢氧站设计规范GB 50031-91 乙炔站设计规范GB 15599-1995 石油与石油设施雷电安全规范GB 50156-2002 汽车加油加气站设计与施工规范GB 50343-2004 建筑物电子信息系统防雷技术规范GB 50200-94 有线电视系统工程技术规范GB 50198-94 民用闭路监视电视系统工程技术规范GB 50054-95 低压配电设计规范GB 50303-2002 建筑电气工程质量验收规范GB/T 2887-2000 电子计算机场地通用规范GB/T 50314-2000 智能建筑设计规范QX 2-2000 新一代天气雷达站防雷技术规范QX.10.1-2000 浪涌保护器第一部分：性能要求和试验方法YD 5003-94 电信专用房屋设计规范HG/T 20675-1990 化工企业静电接地设计规程4 术语4.1 建筑物是指供人们在其中生产、生活或其它活动的房屋或场所。
4.2 构筑物是指人们不在其中生产、生活的建筑。
4.3 电涌保护器主要用于限制瞬态过电压和引导泄放电涌电流的器件，它至少有一个非线性元件。
4.4 配电室非专业生产和经营单位的发电、变电、蓄电和供电设施集中放置的专用和通用建筑物。
