单相半波可控整流电路的设计

单相半波可控整流电路的设计引言：单相半波可控整流电路是电力系统中常见的一种电路，它的设计与应用十分广泛。

本文将详细介绍单相半波可控整流电路的设计原理、工作过程以及应用场景。

一、设计原理单相半波可控整流电路由可控硅元件、二极管、电容和负载组成。

可控硅元件通过控制触发角来实现对电路的导通和截止控制。

当可控硅导通时，电流从正弦交流电源流入负载；当可控硅截止时，电流则由二极管提供。

电容的作用是平滑电流波形，使输出电压更稳定。

二、工作过程在正半周的前半部分，可控硅导通，电流从正弦交流电源流入负载。

电流的大小取决于可控硅的触发角。

触发角越小，导通时间越长，电流越大。

在正半周的后半部分，可控硅截止，电流由二极管提供。

由于二极管只能导通，不能截止，所以输出电流为正半周的后半部分。

三、应用场景单相半波可控整流电路广泛应用于电力系统中，其主要用途如下：1. 直流电源：通过使用单相半波可控整流电路，可以将交流电源转换为直流电源，以满足各种设备对直流电源的需求。

例如，计算机、手机充电器等设备都需要直流电源来正常工作。

2. 电动机驱动：通过单相半波可控整流电路可以实现对电动机的驱动。

利用可控硅的导通和截止控制，可以调节电动机的转速和扭矩，满足不同工况下的需求。

3. 光伏发电系统：在光伏发电系统中，太阳能电池板产生的电流是交流的，需要通过单相半波可控整流电路将其转换为直流电流，以便储存和使用。

4. 交流调压：通过调节可控硅的触发角，可以实现对交流电压的调节。

在一些需要对交流电压进行精确控制的场合，如实验室仪器、电焊机等，单相半波可控整流电路可以发挥重要作用。

总结：单相半波可控整流电路是一种常见且实用的电路，其设计原理简单明了，工作过程清晰易懂。

在电力系统中，它被广泛应用于直流电源、电动机驱动、光伏发电系统以及交流调压等方面。

通过合理的设计和控制，单相半波可控整流电路可以实现对电流和电压的精确控制，满足各种不同的工况需求。

在未来的发展中，相信单相半波可控整流电路会继续发挥重要作用，为电力系统的稳定运行和设备的正常工作提供强有力的支持。

单相半波可控整流电路工作原理

单相半波可控整流电路是一种常见的电力控制电路，它在工业领域和家用电器中都有着广泛的应用。

本文将从工作原理、电路结构和应用范围等方面对单相半波可控整流电路进行详细介绍。

一、工作原理1.1 整流电路的基本原理在交流电路中，为了将交流电转换为直流电以供电子设备使用，需要采用整流电路。

整流电路的基本原理是利用二极管或可控硅等器件对交流电进行单向导通，将其转换为直流电。

而可控整流电路是在传统整流电路的基础上引入了可控器件，如可控硅，从而实现对电流的精确控制。

1.2 半波可控整流电路的工作原理半波可控整流电路是一种简单的可控整流电路，它采用单相交流电源，并通过可控硅来控制电流的导通。

在正半周，可控硅导通，电流正常通过；而在负半周，可控硅不导通，电流被截断。

通过对可控硅的触发角控制，可以实现对输出电流的精确调节。

1.3 工作原理总结通过上述介绍可以看出，单相半波可控整流电路利用可控硅对交流电进行单向导通，实现了对电流的精确控制。

其工作原理简单清晰，便于实际应用，并且具有高效稳定的特点。

二、电路结构2.1 单相半波可控整流电路的基本结构单相半波可控整流电路的基本结构包括交流电源、变压器、可控硅和负载电阻等组成。

其中，交流电源通过变压器降压后接入可控硅，可控硅的触发装置接受控制信号，控制可控硅的导通角，从而实现对输出电流的调节。

负载电阻则接在可控硅的输出端，用于消耗电能并提供电源。

2.2 功能模块的详细介绍交流电源：作为单相半波可控整流电路的输入电源，一般为家用交流电，其电压和频率根据实际需求进行选择。

变压器：用于降低交流电源的电压，保证可控硅和负载电阻正常工作。

可控硅：作为电路的核心器件，可控硅的导通和截断状态由外部控制信号决定，从而实现对电流的精确控制。

负载电阻：接在可控硅的输出端，用于消耗电能并提供直流电源。

2.3 电路结构总结单相半波可控整流电路的基本结构清晰明了，各功能模块之间相互协调，实现了从交流电到可控直流电的转换和精确控制。

单相半波可控整流电路实验报告

一、实验目的1. 理解单相半波可控整流电路的工作原理。

2. 掌握单结晶体管触发电路的调试方法。

3. 研究单相半波可控整流电路在不同负载条件下的工作特性。

4. 计算整流电压和整流电流的平均值及电流的有效值。

二、实验原理单相半波可控整流电路主要由变压器、晶闸管、负载电阻和触发电路组成。

晶闸管在触发电路的控制下导通，实现交流电到直流电的转换。

通过调节触发电路，可以改变晶闸管导通的时刻，从而改变输出电压的平均值。

三、实验仪器与设备1. 单相半波可控整流电路实验板2. 直流电压表3. 直流电流表4. 交流电压表5. 单结晶体管触发电路6. 电源7. 负载电阻四、实验步骤1. 搭建实验电路：根据实验板上的接线图，连接变压器、晶闸管、负载电阻和触发电路。

2. 调试触发电路：调整触发电路的参数，确保晶闸管在适当的时刻导通。

3. 观察波形：使用示波器观察晶闸管各点电压波形，记录波形特征。

4. 测试不同负载：更换不同阻值的负载电阻，观察输出电压和电流的变化。

5. 计算平均值和有效值：根据实验数据，计算整流电压和整流电流的平均值及电流的有效值。

五、实验结果与分析1. 电阻性负载：当负载为电阻时，输出电压和电流的平均值与晶闸管导通角度成正比。

随着控制角增大，输出电压降低，输出电流增大。

2. 电感性负载：当负载为电感性时，输出电压和电流的平均值与晶闸管导通角度成反比。

随着控制角增大，输出电压升高，输出电流降低。

3. 续流二极管：在电感性负载中，加入续流二极管可以改善输出电压波形，降低晶闸管的电流峰值。

六、实验结论1. 单相半波可控整流电路可以实现交流电到直流电的转换，输出电压和电流的平均值与晶闸管导通角度有关。

2. 在电感性负载中，加入续流二极管可以改善输出电压波形，降低晶闸管的电流峰值。

3. 实验结果与理论分析基本一致。

七、实验心得1. 通过本次实验，加深了对单相半波可控整流电路工作原理的理解。

2. 掌握了单结晶体管触发电路的调试方法，提高了动手能力。

单相可控半波整流电路

单相可控半波整流电路单相可控半波整流电路是一种常用的电路，它可以将低压交流电转换为直流电，具有输出电流稳定、响应速度快的优点。

下面，我将分步骤阐述单相可控半波整流电路的实现过程。

第一步是元件连接。

单相可控半波整流电路主要由四个元件组成：变压器、可控硅、负载和直流滤波器。

变压器可以将交流电降压，可控硅则起到开关作用，负载则是直接消耗电流的元件，直流滤波器则起到平滑输出电流的作用。

这四个元件需要按照一定的连接方式进行连接，组成一个成熟的电路。

第二步是电流控制。

可控硅起到开关作用，当可控硅接通时，电流就可以流过负载，反之则不行。

通过对可控硅进行控制，可以实现对电流的控制。

控制可控硅需要一个触发器，当触发器接通时可控硅才能正常工作，触发器可以是电压比较器、定时器等。

第三步是输出电流稳定化。

在直流滤波器的作用下，输出的直流电流会受到一定的影响，如果不进行稳定化处理，输出电流就会出现波动，影响电路的正常工作。

为了使输出电流更加稳定，可以采用调节器或稳压器等元件，合理控制电路的整体输出。

当然，输出电流的稳定化也需要根据具体情况进行调整，不同的负载对于输出电流的要求也不同，需要根据用户的需求定制电路。

以上就是单相可控半波整流电路的实现过程，虽然需要一定的技术和理论知识支持，但是掌握了这些知识之后，可以有效地应用在电路设计和实现过程中。

值得注意的是，电路实现的过程需要严格遵守安全规定，特别是在接触高压电的时候更是需要注意安全，防止发生电击事故。

总之，只有充分掌握相关的技术和知识，才能够实现有效、稳定的单相可控半波整流电路。

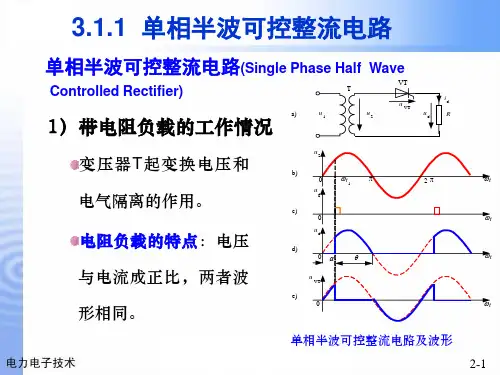

单相半波可控整流电路

1
u
2
u
d
R
触发延迟角：从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度,用 a 表示,也称触发角或控制角。
u b)
2
0 u c) 0 u d) 0 u VT e) 0
d g
wt
1
p
2p
wt
wt
a
q
wt
wt
导通角：晶闸管在一个电源周期中处于通态的电角度，用θ表示。
2-3
基本数量关系
41.77 Display
Voltage Measurement1 Mean Value
脉冲发生器设定：周期0.02s, 宽度10％，相位滞后 90/360*0.02s,幅值10
输出电压平均值（直流电压）
2-17
单相半波可控整流阻感负载a=90度电流断续的仿真波形
输出电压
输出电流
2-18
3.1.2 单相桥式全控整流电路
a)
u1
u2
阻感负载的特点：电流不能发生突变电力电子电路的一种基本分 b) 析方法通过器件的理想化，将电路 c) 简化为分段线性电路，分段进行分析计算对单相半波电路的分析可基 d) 于上述方法进行：当VT处于断态时，相当于电路在VT处 e) 断开，id=0。当VT处于通态时，相当于VT短路 f)
ห้องสมุดไป่ตู้wt
f) O uV T O
wt
I VDR rms
1 2p
p
2p a
p a g) I d (wt ) Id 2p
2 d
wt
2-13
单相半波可控整流电路的特点
a)
T u1
VT uV T u2

单相半波可控整流电路

单相半波可控整流电路1、工作原理电路和波形如图1所示，设u2=U2sinω。

图1 单相半波可控整流正半周：0＜t＜t1,ug=0,T正向阻断，id=0,uT=u2,ud=0t=t时,加入ug脉冲，T导通，忽略其正向压降，uT=0,ud=u2,id=ud/Rd。

负半周：π≤t＜2π当u2自然过零时，T自行关断而处于反向阻断状态，ut=0,ud=0,id=0。

从0到t1的电度角为α，叫控制角。

从t1到π的电度角为θ，叫导通角，显然α+θ=π。

当α=0，θ=180度时，可控硅全导通，与不控整流一样，当α=180度，θ=0度时，可控硅全关断，输出电压为零。

2、各电量关系ud波形为非正弦波，其平均值（直流电压）：由上式可见，负载电阻Rd上的直流电压是控制角α的函数，所以改变α的大小就可以控制直流电压Ud的数值，这就是可控整流意义之所在。

流过Rd的直流电流Id：Ud的有效值（均方根值）：流过Rd的电流有效值：由于电源提供的有功功率P=UI，电源视在功率S=U2I（U2是电源电压有效值），所以功率因数：由上式可见，功率因数cosψ也是α的函数，当α=0时，cosψ=0.707。

显然，对于电阻性负载，单相半波可控整流的功率因数也不会是1。

比值Ud/U、I/Id和cosψ随α的变化数值，见表1，它们相应的关系曲线，如图2所示表1 Ud/U、I/Id和cosψ的关系图2 单相半波可控整流的电压、电流及功率因数与控制角的关系由于可控硅T与Rd是串联的，所以，流过Rd的有效值电流I与平均值电流Id的比值，也就是流过可控硅T的有效值电流IT与平均值电流IdT的比值，即I/Id=It/IdT。

二、单相桥式半控整流电路1、工作原理电路与波形如图3所示图3、单相桥式半控整流正半周：t1时刻加入ug1，T1导通，电流通路如图实线所示。

uT1=0,ud=u2,uT2=-u2。

u2过零时，T1自行关断。

负半周：t2时刻加入ug2，T2导通，电流通路如图虚线所示，uT2=0，ud=-u2,ut1=u2。

单相半波可控整流电路

单相半波可控整流电路分析在电工电子技术基础的课程中我们学过单相半波整流电路(它是将交流电变成直流电的一种最简单的整流电路)。

在这里我们只需要将单相半波整流电路中的二极管用晶闸管代替，就成为单相半波可控整流电路。

单相半波可控整流电路有电阻性负载和电感性负载两类，下面我就着重讲电阻性负载时，单相半波可控整流电路的电路和波形分析。

如下图所示是接电阻性负载的单相半波可控整流电路的电路图：当我们输入交流电压u，并且交流电压处于正半周期时，晶闸管T此时承受正向的电压。

如果在某t1时刻（图a）给控制极加上触发脉冲（图b），晶闸管导通，负载上得到电压。

当交流电压u下降到接近于零的时候，晶闸管正向电流小于维持电流而关断。

在电压u的负半周期时，晶闸管承受反向电压，不可能导通，负载电压和电流均为零。

在第二个正半周期内，再在相应的t2时刻加入触发脉冲，晶闸管再进行导通，这样再负载R L上就可以得到如图c所示的电压波形。

闸管关断是所承受的正向和反向电压，其最高正向和反向电压均为输入交流电压的幅值2 U。

显然，在晶闸管承受正向电压的时间内，改变控制极触发脉冲的输入时刻，负载上得到的电压波形就随着改变，这样就控制了负载上输出电压的大小。

图(a)图(b)图(c)图(d)四个图所示是接电阻性负载时单相半波可控整流电路的电压与电流的波形。

（接电阻性负载时单相半波可控整流电路的电压与电流的波形）晶闸管在正向电压下不导通的范围称为控制角又称移相角，用α表示，而导电范围则称为导通角，用θ表示图(c)。

很显然，导通角θ越大，输出的电压越高。

整流输出电压的平均值可以用控制角表示：U0=0.45U，输出电压最高，相当于不可控二极管单相半波整流电压。

若α=1800，U0=0，这时θ=0，晶闸管全关断。

根据欧姆定律，电阻性负载中整流电流的平均值为：此电流I0即为通过晶闸管的平均电流。

单相半波可控整流电路

单相半波可控整流电路触发角α：从晶闸管开始承受正向阳极电压起，到施加触发脉冲为止的电角度，称为触发角或控制角。

几个定义①“半波”整流：改变触发时刻，d u 和d i 波形随之改变，直流输出电压d u 为极性不变但瞬时值变化的脉动直流，其波形只在2u 正半周内出现，因此称“半波”整流。

②单相半波可控整流电路：如上半波整流，同时电路中采用了可控器件晶闸管，且交流输入为单相，因此为单相半波可控整流电路。

电力电子电路的基本特点及分析方法（1）电力电子器件为非线性特性，因此电力电子电路是非线性电路。

（2）电力电子器件通常工作于通态或断态状态，当忽略器件的开通过程和关断过程时，可以将器件理想化，看作理想开关，即通态时认为开关闭合，其阻抗为零；断态时认为开关断开，其阻抗为无穷大。

单相桥式全控整流电路带电阻负载的工作情况（1）单相桥式全控整流电路带电阻负载时的原理图①由4个晶闸管（VT 1 ~VT 4）组成单相桥式全控整流电路。

② VT 1和VT 4组成一对桥臂，VT 2和VT 3组成一对桥臂。

（2）单相桥式全控整流电路带电阻负载时的波形图①α~0：● VT 1 ~VT 4未触发导通，呈现断态，则0d =u 、0d =i 、02=i 。

●2VT VT 41u u u =+，2VT VT 2141u u u ==。

②πα~：● 在α角度时，给VT 1和VT 4加触发脉冲，此时a 点电压高于b 点，VT 1和VT 4承受正向电压，因此可靠导通，041VT VT ==u u 。

● 电流从a 点经VT 1、R 、VT 4流回b 点。

● 2d u u =，d 2i i =，形状与电压相同。

③)(~αππ+：●电源2u 过零点，VT 1和VT 4承受反向电压而关断，2VT VT 2141u u u ==（负半周）。

● 同时，VT 2和VT 3未触发导通，因此0d =u 、0d =i 、02=i 。

④παπ2~)(+：● 在)(απ+角度时，给VT 2和VT 3加触发脉冲，此时b 点电压高于a 点，VT 2和VT 3承受正向电压，因此可靠导通，03VT VT 2==u u 。

单相半波可控整流电路

(2) 输出电压有效值U与输出电流有效值I
直流输出电压有效值U :
U
1 2π
2U2 sin t 2dt U2
1 sin 2 π
4π
2π
输出电流有效值I :
I U U2 1 sin 2 π
R R 4π
2π
3.1 单相半波可控整流电路
(3) 晶闸管电流有效值和变压器二次侧电流有效值单相半波可控整流电路中，负载、晶闸管和变
所以，实际的大电感电路中，常常在负载两端并联一个续流二极管。
3.1 单相半波可控整流电路
图3-4 带阻感负载(接续流管)的单相半波电路及其波形
2.接续流二极管时
❖ 工作原理
u2＞0：uT＞0。在ωt=α处触发晶闸管导通， ud= u2
续流二极管VDR承受反向电压而处于断态。
u2＜0：电感的感应电压使
S U2I2 U2 220
(4) 晶闸管电流有效值IT 与输出电流有效值相等，即：
IT I
则
I T(AV)
(1.5~
2) IT 1.57
取2倍安全裕量，晶闸管的额定电流为：
IT(AV) 56.1 A (取系列值100A)
（5）晶闸管承受的最高电压：
Um 2U2 2 220 311V
考虑(2~3)倍安全裕量，晶闸管的额定电压为
VDR承受正向电压导通续流，
晶闸管承受反压关断,ud=0。
如果电感足够大，续流二极管一直导通到下一周期
晶闸管导通，使id连续。
3.1 单相半波可控整流电路
由以上分析可以看出，电感性负载加续流二极管后，输出电压波形与电阻性负载波形相同，续流二极管可以起到提高输出电压的作用。在大电感负载时负载电流波形连续且近似一条直线，流过晶闸管的电流波形和流过续流二极管的电流波形是矩形波。

单相半波可控整流电路的设计

单相半波可控整流电路的设计一、引言单相半波可控整流电路是一种常见的电力电子设备，广泛应用于各种电源及调节系统中。

本文将对单相半波可控整流电路的设计进行深入的探讨，包括电路原理、设计步骤、参数计算等内容。

二、电路原理单相半波可控整流电路由半控桥和滤波电路组成。

半控桥由两个可控硅和两个二极管组成，可控硅用于实现整流操作，二极管用于构成半波整流电路。

滤波电路包括电感和电容，用于平滑输出电压。

三、设计步骤3.1 选择可控硅和二极管根据需求确定可控硅的额定电流和电压，选择合适的型号。

选取二极管时，应保证其耐压和额定电流满足需求。

3.2 计算滤波电感和电容值根据输出电流和输出电压的要求，选择合适的滤波电感和电容的值。

计算时应考虑电路中的损耗和纹波等因素。

3.3 计算电阻的值为了实现触发电路的控制，通常需要在可控硅的触发极上串联一个电阻。

根据触发电流和触发电压，计算电阻的值。

3.4 绘制电路图根据上述参数计算的结果，绘制单相半波可控整流电路的电路图。

确保电路图的连接正确，各元器件符合实际物理布局。

3.5 进行电路仿真使用电路仿真软件对所设计的电路进行仿真，验证电路的性能和稳定性。

根据仿真结果，对电路进行必要的调整和优化。

四、参数计算4.1 可控硅的额定电流和电压根据设备的需求和规格，确定可控硅的额定电流和电压。

一般情况下，可控硅的额定电流应大于实际电路中的最大电流值，额定电压应大于电路中的最大电压。

4.2 二极管的耐压和额定电流根据可控硅的额定电流和电压，选择合适的二极管。

二极管的耐压应大于电路中的最大电压，额定电流应大于可控硅的额定电流。

4.3 滤波电感和电容的值根据输出电流和电压的要求，计算滤波电感和电容的值。

电感和电容的计算公式为：电感值 L = (Vp - Vo) / (2 * π * f * I) 电容值 C = I / (2 * π * f * ΔV)其中，Vp为峰值输入电压，Vo为输出电压，f为频率，I为输出电流，ΔV为纹波电压。

单相半波可控整流电路

2、加续流二极管时
（1）工作原理

u2＞0时，uT＞0，在ωt=α处触发晶闸管导通，负载上有输出电压和电流，续流二极管VD承受反向电压而处于断态。

u2＜0时，通过续流二极管VD使VT承受反向电压而关断。电感的感应电压使VD 承受正向电压导通续流，ud仅为续流二极管的管压降(理想情况下为零）。如果电感足够大，续流二极管一直导通到下一周期晶闸管导通，使id连续。
答案
答案
α=89°
180 89 91 1.59rad
S U2 I 4840V A
PF P UI sin 2 0.499 S U2 I 2 4
UTn (2 ~ 3)UTm (2 ~ 3) 311 622 ~ 933V
图2.2.1 单相半波可控整流
2、工作原理在电源正半周 0<ωt<α期间，T正向阻断，负载上电压ud为零。 ωt =α 时刻，T被触发导通，负载上电压ud等于电压电压u2 ωt=π 时刻，u2电压过零，T关断。在的负半周 T承受反压，一直处于反相阻断状态，全部加在T两端。直到下一个周期的触发脉冲到来后，T又被触发导通，电路工作情况又重复上述过程。
(3) 续流二极管的电流平均值IdD与续流二极管的电流有效值ID
I dD π Id 2π
1 ID 2

0
I d (t ) Id 2
2 d
小结：单相半波可控整流电路特点

优点：线路简单，调整方便；缺点：（1）输出电压脉动大，负载电流脉动大。（2）整流变压器次级绕组中存在直流电流分量，使铁芯磁化。若不用变压器，则交流回路有直流电流，使电网波形畸变引起额外损耗。应用：单相半波可控整流电路只适于小容量、波形要求不高的场合。

单相半波可控整流

答案
答案
1 8 0 8 9 9 1 1 . 5 9 r a d
α=89°
SU I 4 8 4 0 V A 2
PU I s i n 2 P F 0 . 4 9 9 SU I 2 4 2
UU ( 2 ~ 3 ) ( 2 ~ 3 ) 3 1 1 6 2 2 ~ 9 3 3 V , 选取 8 0 0 V T n T m
2.2.2 单相桥式全控整流电路
1、阻性负载
（α 的移相范围是0°～180°）
动画
u U s in t2 U s in t 2 2 m 2
图2.2.6 单相全控桥式整流电路带电阻性负载的电路与工作波形
工作原理分析：
当交流电压 u2进入正半周时，a端电位高于b端电位，两个晶闸管 T1T2同时承受正向电压，如果此时门极无触发信号ug ，则两个晶闸管仍处于正相阻断状态，其等效电阻远远大于负载电阻 Rd，电源电压u2将全部加在T 1 和T 2 上。在ω t＝α 时刻，给T1和T2同时加触发脉冲，则两个晶闸管立即触发导通。在ω t＝π ＋α 时，同时给T1和T2加触发脉冲使其导通。当由负半周电压过零变正时，T3和T4因电流过零而关断。在此期间T1 和T2因承受反压而截止。由以上电路工作原理可知，在交流电源的正、负半周里， T1、T2和T3、 T4两组晶闸管轮流触发导通，将交流电源变成脉动的直流电。改变触发脉冲出现的时刻，即改变α 的大小，、的波形和平均值随之改变。
感性负载上的输出电压平均值Ud为
1 1 U U U u d ( t ) u d ( t ) d dR dL R L 2 2

单相半波可控整流电路实验报告

单相半波可控整流电路实验报告实验目的：通过搭建单相半波可控整流电路，了解可控硅的工作原理，掌握可控整流电路的基本特性，并通过实验数据分析和计算，验证理论知识。

实验原理：单相半波可控整流电路是由交流电源、负载电阻和可控硅组成的。

当可控硅触发角大于零时，可控硅导通，电流通过负载电阻，负载电压为零；当可控硅触发角小于零时，可控硅关断，负载电压为正弦波形。

实验仪器与设备：1. 交流电源。

2. 可控硅。

3. 负载电阻。

4. 示波器。

5. 万用表。

6. 电阻箱。

7. 直流电压表。

8. 直流电流表。

实验步骤：1. 按照电路图连接实验电路。

2. 调节交流电源电压，使得可控硅触发角为零。

3. 通过示波器观察输入输出波形。

4. 测量电路中的电压和电流值。

5. 改变可控硅触发角，重复步骤3和4。

6. 记录实验数据。

实验结果：1. 当可控硅触发角为零时，可控硅导通，负载电压为零。

2. 随着可控硅触发角的增大，负载电压波形逐渐变化。

3. 实验数据和理论计算结果基本吻合。

实验分析：通过实验数据和波形图的观察，我们可以清晰地看到可控硅的导通和关断过程，以及负载电压的变化规律。

同时，通过实验数据和理论计算结果的比对，可以验证理论知识的准确性。

实验总结：通过本次实验，我们深入了解了单相半波可控整流电路的工作原理和特性，掌握了可控整流电路的实验操作方法，并通过实验数据验证了理论知识的正确性。

同时，实验过程中我们也发现了一些问题，例如在调节可控硅触发角时需要小心操作，以免对设备造成损坏。

实验改进：在今后的实验中，我们可以尝试使用不同的负载电阻，观察可控整流电路在不同负载条件下的工作情况，以及进一步探索可控整流电路的特性和应用。

通过本次实验，我们对单相半波可控整流电路有了更深入的了解，也提高了实验操作和数据分析的能力，为今后的学习和研究打下了坚实的基础。

单相半波可控整流电路设计

单相半波可控整流电路设计单相半波可控整流电路是一种常用的电力电子装置，主要用于将交流电变为直流电。

它通过控制半导体开关器件的导通和关断，实现对电流的控制和整流功能。

本文将介绍单相半波可控整流电路的设计原理、电路框图和性能参数的分析。

1.设计原理单相半波可控整流电路采用单相二值整流电路进行整流操作。

其原理是通过半导体开关器件，如可控硅管（SCR）或晶闸管（thyristor）来控制电流的流动方向。

当输入电压为正向时，开关器件导通，电流通过负载，实现整流功能；当输入电压为反向时，开关器件不导通，电流无法通过负载。

因此，通过控制开关器件的导通和关断，可以实现对电流的控制和方向的切换。

2.电路框图```+---------++----++----++----+AC，输入变压器，-----，整流器，-----，负载，------，稳压电源+---------++----++----++----+```电路中的输入变压器主要用来将输入的交流电压进行降压，以适应整流器的工作要求。

整流器包括可控硅管和控制电路，负载为所需的直流负载。

稳压电源主要用来稳定输出电压，以保证负载稳定工作。

3.性能参数分析-输出电流的控制范围和精度：通过控制开关器件的导通角和触发角，可以实现对输出电流的控制。

控制范围和精度决定了电路的调节性能。

-输出电压的稳定性：稳压电源的设计和选型对输出电压的稳定性有重要影响。

输出电压的稳定性决定了负载的工作稳定性。

-效率：效率是衡量电路性能的一个重要指标。

效率高的电路可以提高电能的利用率和减少能源浪费。

-抗干扰能力：电路设计中需要考虑电磁干扰、温度变化等外界因素对电路性能的影响。

抗干扰能力强的电路可以提高电路的稳定性和可靠性。

-成本和可靠性：电路设计中还需要考虑电路的成本和可靠性。

合理设计和选用可靠的元器件可以提高电路的可靠性，降低成本。

综上所述，单相半波可控整流电路是一种常用的电力电子装置。

通过控制半导体开关器件的导通和关断，实现对电流的控制和整流功能。

单相半波可控整流电路(阻感性负载加续流二极管)

03 续流二极管
续流二极管的作用
防止反向电流
在晶闸管关断期间，如果没有续流二极管，阻感性负载中的电流会反向流动，可能导致设备损坏。续流二分反向电压，从而降低加在晶闸管上的反向电压，保护晶闸管不受过电压的损坏。
续流二极管的选择与使用
测试设备
万用表、示波器、电源等。
测试结果分析
观察整流电路的输出电压和电流波形，分析其性能指标，并与理论值进行比较。
THANKS FOR WATCHING
感谢您的观看
耐压要求
选择续流二极管时，应考虑其反向击穿电压是否满足电路需求。
电流容量
根据阻感性负载的电流大小选择合适的电流容量的续流二极管，以确保其能够承受较大的电流。
开关频率
在高频开关状态下使用的二极管应具有良好的开关性能和较小的反向恢复时间。
安装方式
续流二极管应安装在散热良好的地方，并确保其连接牢固可靠。
详细描述
在整流器导通期间，输入电压施加到阻感负载上，产生正向的电压波形。当整流器截止时，续流二极管导通，将负载电流继续传递，此时电压波形为零。
电流波形分析
总结词
在单相半波可控整流电路中，电流波形在整流器导通期间呈现矩形波形状，而在整流器截止期间呈现零电流。
详细描述
在整流器导通期间，电流从输入电源流向阻感负载，形成矩形波形状。当整流器截止时，续流二极管导通，负载电流通过二极管继续流动，此时电流波形为零。
乎没有无功损耗。
感性负载
02
主要特点是电流滞后于电压，功率因素较低，会产生较大的无
功损耗。
阻感性负载
03
同时具有电阻性和感性负载的特点，电流和电压之间有一定的
相位差，功率因素较低。

单相半波整流可控电路(纯电阻,阻感,续流二极管)

电力电子技术实验报告实验名称：单相半波可控整流电路的仿真与分析班级：自动化091 组别： 08 成员：金华职业技术学院信息工程学院年月日一. 单相半波可控整流电路(电阻性负载) ................................................ 错误!未定义书签。

1. 电路的结构与工作原理 (8)2. 单相半波整流电路建模................................................................... 错误!未定义书签。

3. 仿真结果与分析 (5)4. 小结 (8)二. 单相半波可控整流电路(阻-感性负载) ............................................... 错误!未定义书签。

1. 电路的结构与工作原理................................................................... 错误!未定义书签。

2. 单相半波整流电路建模................................................................... 错误!未定义书签。

3. 仿真结果与分析............................................................................... 错误!未定义书签。

4. 小结................................................................................................... 错误!未定义书签。

三. 单相半波可控整流电路(阻-感性负载加续流二极管) ....................... 错误!未定义书签。

1. 电路的结构与工作原理................................................................... 错误!未定义书签。

单相半波可控整流电路

单相半波可控整流电路简介单相半波可控整流电路是一种常见的电力电子装置，用于将交流电转换为直流电。

它的主要原理是通过可控硅器件对输入电压进行控制，使得只有正半周的电压被整流，从而得到单相半波直流电。

原理单相半波可控整流电路由可控硅器件和负载组成。

可控硅器件通常采用双向晶闸管（thyristor）或二极管。

当可控硅器件接通时，电流可以正常通过；当可控硅器件关断时，电流无法通过。

在单相半波可控整流电路中，当输入电压为正弦波时，可控硅器件的触发角（trigger angle）决定了电路的整流效果。

当触发角为0时，每个输入周期只有一半的电压被整流，也就是单相半波整流。

整流后的电压的波形和输入电压的正半周波形相同，只是幅值减小。

在整流电路中，还需要一个滤波电容来平滑输出电压。

滤波电容能够抵消整流电路中电流的脉动，从而提供相对平稳的直流输出电压。

电路图下面是单相半波可控整流电路的基本电路图：+---------+| |AC Supply ----+----+-----+-----+ Thyristor|| | | +---------+| | | | || | | |C RL Load DC Output| | || | |+----+----------------+工作过程1.当输入交流电压的正半周期开始时，可控硅器件被触发打开。

2.电流开始流过负载和可控硅器件。

此时，整流电压几乎等于输入电压，电流方向由左到右。

3.当输入电压的正半周周期结束时，可控硅器件被触发关断。

在此期间，整流电压几乎为零。

4.在可控硅器件关断期间，滤波电容开始发挥作用，通过向负载提供电流来平稳输出。

5.上述过程不断重复，从而实现单相半波整流。

优点和缺点单相半波可控整流电路具有以下优点和缺点：优点•简单的电路结构，易于实现。

•整流效率较高，通常达到80%~90%。

•输出电压相对平稳，适用于对电压波动要求不高的应用。

缺点•输出电压脉动较大，无法满足对电压平稳性要求较高的应用。

单相半波可控整流电路

一.单项半波不控整流电路
1.当电压为正半周时，二极管导通
2.当电压为负半周时，二极管截止
3.电路中电感的储能作用使二极管的导通角度增加了0
4.利用二极管的单相导电性实现整流
二.单相半波可控整流电路
1.为了控制导通时间，用晶闸管代替二极管
①当电压正半周，晶闸管导通还需要门极施加正的触发电流。

在此之前，负载两端电压为零。

②当电压正半周，晶闸管门极有正的触发电流，晶闸管导通。

此时负载两端电压等于电源电压。

③当电压负半周期，晶闸管反偏截止。

2.直流输出电压平均值
3.晶闸管承受的最大电压
当电压处于负半周最大值时，晶闸管承受的电压最大为:√2U
三.带阻感负载的单相半波可控整流电路
阻感负载的工作特点：电感对电流的变化有抗拒作用，使得流过电感的电流不会发生突变。

1.0-wt1：
①.电压正半周，但是晶闸管门极没有触发电流，晶闸管截止。

②.晶闸管反偏，负载两端电压为零，晶闸管两端电压为电源电压U
2.wt1-Π
①.电压正半周，晶闸管门极有正的触发电路，晶闸管导通
②.晶闸管导通，负载两端电压为电源电压，晶闸管两端电压为零
3.Π-wt2
①.电源电压负半周，由于电感的作用，流过晶闸管的电流为正，晶闸管导通
②.晶闸管导通，负载两端电压等于电压电压，晶闸管两端电压为零
③.由于电感对电流的变化的抗拒作用，使得触发角a变大。

4.当晶闸管导通时，有：
四、结语
希望本文对大家能够有所帮助。
