VF型串联谐振装置技术优势

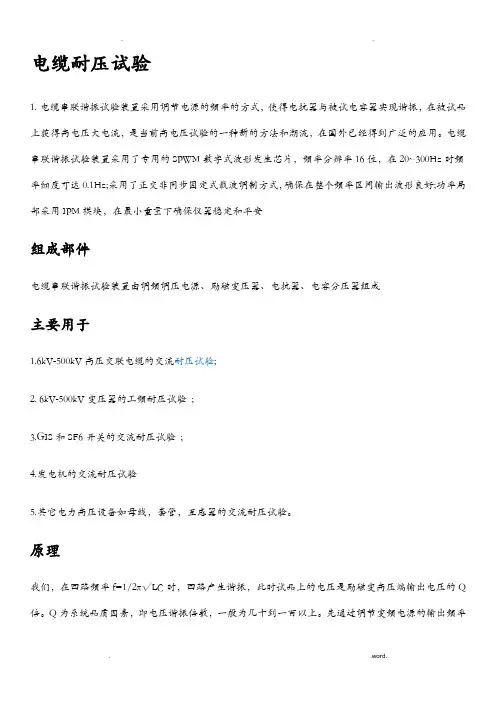

高压电缆耐压试验
电缆耐压试验1.电缆串联谐振试验装置采用调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国外已经得到广泛的应用。
电缆串联谐振试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式，确保在整个频率区间输出波形良好;功率局部采用IPM模块，在最小重量下确保仪器稳定和平安组成部件电缆串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成主要用于1.6kV-500kV高压交联电缆的交流耐压试验;2. 6kV-500kV变压器的工频耐压试验;3.GIS和SF6开关的交流耐压试验;4.发电机的交流耐压试验5.其它电力高压设备如母线，套管，互感器的交流耐压试验。
原理我们，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q 倍。
Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。
先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压到达试验值。
由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。
技术参数*工作电源;220V/380V,50HZ*试验容量:30-30000KVA*试验电压:1000KV及以下*谐振频率围:20-300Hz*试验电压波形:正弦波波形畸变率小于等于0.3%*试验电压冷确度:1级*频率调节:0.01Hz*保护响应时间:小于1微秒*系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护。
产品的别称变频串联谐振耐压试验装置、调频串联谐振耐压设备、工频谐振试验装置、变频串联谐振试验变压器、变频串联谐振试验系统、变频串联谐振耐压试验仪、电缆交流耐压试验装置、串联谐振装置、串联谐振耐压设备、GIS耐压试验装置等技术特点*通过国家权威部门--电力工业电气设备质量检验测试中心(高压研究所)严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的平安;*便携式交流工频耐压仪(由干式试验变压器、控制箱两局部组成)体积小，重量轻;，构造简单、可靠性高;* 变频串联谐振耐压试验装置由变频电源、励磁变压器、电抗器和电容分压器组成: 体积小，重量轻，特别适合现场使用;构造复杂、接线繁多、本钱高;* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形;* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒;* 设备自带微型打印机，可及时打印保存试验数据;*一键鼠标式旋钮"傻瓜式"操作，大屏幕液晶显示;* 独有软件校准功能，方便用户校准表计，确保高电压值准确度配置表电缆交流耐压试验系列型号可满足的试验工程设备电抗器配置备注DFVF3000-44/2210kV(300mm)电缆1KM22kV Ⅹ1台便携式DFVF3000-132/66 1、10kV(300mm)电缆3KM2、35kV(300mm)电缆1KM22kV Ⅹ3台便携式DFVF3000-264/52 1、10kV(300mm)电缆5KM2、35kV(300mm)电2KM3、35kV 变压器，开关，4、10kV电动机，变压器5、600MW及以下发电机等22kV Ⅹ6台便携式DFVF3000-1560/66110kV(300mm)电缆3KM130kV Ⅹ2台便携式发电机工频耐压试验系列型号可满足的试验工程设备电抗器配置备注DFVF3000-44/22 1、100MW及以下发电机相电容0.1-0.3uF2、10kV(300mm)电缆1KM22kV Ⅹ1台便携式DFVF3000-100/36 1、600MW及以下发电机相电容0.1-0.25uF2、10kV(300mm)电缆1.5KM18kV Ⅹ2台便携式DFVF3000-176/44 1、600MW及以下发电机相电容0.1-0.3uF2、10kV(300mm)电缆3KM 3、可兼顾发电机母线，主变等22kV Ⅹ4台便携式GIS和SF6开关交流耐压试验系列型号可满足的试验工程电抗器配置备注DFVF3000-250/200 1、110kV GIS的交流耐压试验2、35kV(300mm)电缆1KM3、10kV(300mm)电缆3KM4、220kV以下变压器工频耐压5、110kV互感器交流耐压40kV Ⅹ5台便携式DFVF3000-100/200 1、110kV GIS的交流耐压试验2、110kV互感器交流耐压50kV Ⅹ4台便携式变压器电动机等设备的工频交流耐压试验系列型号可满足的试验工程电抗器配置备注DFVF3000-105/84 1、110kV变压器的工频耐压试验2、10kV电动机的工频耐压试验3、35kV28kV Ⅹ3台便携式开关交流耐压试验4、10kV(300mm)电缆1KMDFVF3000-100/80 1、110kV变压器的工频耐压试验2、10kV电动机的工频耐压试验3、35kV开关交流耐压试验4、10kV(300mm)电缆1KM40kV Ⅹ2台交流电压试验：U0为1-1.8KV电力电缆对应工频试验电压为2.5U0+2KV，5min不击穿。
串联谐振特点
串联谐振特点串联谐振是一种电路，它由多个谐振电路串联而成。
谐振电路是一种特殊的电路，它能够在特定的频率下产生共振现象，使得电路中的电流和电压达到最大值。
串联谐振电路的特点是在一定的频率范围内，电路中的电流和电压都能够达到最大值，这种电路可以用于频率选择和滤波等应用。
串联谐振电路的特点有以下几个方面：1. 频率选择性强串联谐振电路的频率选择性非常强，只有在特定的频率下才能够产生共振现象。
这是因为串联谐振电路由多个谐振电路串联而成，每个谐振电路都有自己的共振频率。
当这些谐振电路串联在一起时，只有在它们的共振频率相同的情况下才能够产生共振现象。
2. 电流和电压都能够达到最大值在串联谐振电路的共振频率下，电路中的电流和电压都能够达到最大值。
这是因为在共振频率下，电路中的电阻和电感的阻抗相等，电路中的电流和电压达到最大值。
这种特性可以用于电路的放大和滤波等应用。
3. 阻抗变化大串联谐振电路的阻抗在共振频率附近变化非常大。
在共振频率下，电路中的电阻和电感的阻抗相等，电路的总阻抗非常小。
而在共振频率两侧，电路的总阻抗会急剧增大。
这种特性可以用于频率选择和滤波等应用。
4. 带宽窄串联谐振电路的带宽非常窄，只有在共振频率附近才能够产生共振现象。
这是因为在共振频率两侧，电路的总阻抗急剧增大，电路中的电流和电压都会减小。
因此，只有在共振频率附近，电路中的电流和电压才能够达到最大值。
5. 稳定性好串联谐振电路的稳定性非常好，只要电路中的元件不发生变化，共振频率就不会发生变化。
这种特性可以用于频率稳定器和振荡器等应用。
总的来说，串联谐振电路具有频率选择性强、电流和电压都能够达到最大值、阻抗变化大、带宽窄和稳定性好等特点。
这种电路可以用于频率选择、滤波、放大、稳定器和振荡器等应用。
在现代电子技术中，串联谐振电路已经成为一种非常重要的电路。
串联谐振的定义及优点
串联谐振的定义及优点
华天电力专业生产串联谐振（又称串联变频谐振），接下来为大家分享串联谐振的定义及优点。
一、串联谐振定义：
在含有电阻、电感及电容元件串联的交流电路中，当电源电压U与电路电流I相位同相时，则称电路发生了谐振，因元件是串联连接方式，故称为串联谐振。
串联谐振等效电路图
二、串联谐振的优点：
通常情况下，回路感抗和容抗远大于电阻分量，故电容(试品)和电感上的电压远高于电
源电压，所以串联谐振也称电压谐振。
其电压值为电源电压的XC/R (XL/R) 倍，工程上常使用这个比值来表征谐振电路的性能，并称此比值为串联电路的品质因数，用Q表示。
它是由电路参数R、L、C共同决定的一个无量纲的量。
正是因为Q值的存在，使得利用串联谐振试验时可利用较小的励磁容量及电源容量即可获得很大的试验容量，由较低的励磁电压获得较高的试验电压，从而完成利用试验变压器难以完成的大容量试品的试验，这就是串联谐振的最大优势。
VFSR变频串联谐振耐压试验装置技术参数
页码：/17 1VFSR 变频串联谐振耐压试验装置技术方案一、 设备总体参数1.1设备制造所遵循的国家标准及行业标准 DL/T 849.1-2004 《电力设备专用测试仪器通用技术条件》 GB2900 《电工名词术语》 GB10229-88 《电抗器》 GB/T16927.1-2-1997《高电压试验技术》ZBK41006-89 《试验变压器》GB7328-87《变压器和电抗器的声级测量》 IEC 358（1990） 《耦合电容器和电容分压器》 IEC 1000 《电磁兼容性》Q/NNAR6-2001 《VFSR 串联谐振试验成套装置企业标准》 GB4793-1984 《电子测量仪器安全要求》 GB/T3859.1－1993 《半导体变流器基本要求的规定》1.2环境指标（1）工作温度范围：-20℃～45℃（2）工作湿度范围：≤90%RH 不结露（3）海拔：≤1000m（4）噪声：≤60dB（5）最大日温差： 25K（6）日照强度： 0.1W/cm2(风速0.5m/s)（7）安装放置地点平坦，电抗器安装倾斜度不大于5º二、成套设备配置●成套装置满足XLPE交联聚乙烯电缆110kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.7Uo，110kV；●成套装置满足XLPE交联聚乙烯电缆220kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.4Uo，180kV；●成套装置满足110kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为185kV；●成套装置满足220kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为395kV；●成套装置满足500kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为592kV；●成套装置满足500kV及以下开关、隔离刀闸、绝缘子等电气设备的交流耐压试验，试验频率30-300Hz，最高试验电压为680kV；●成套装置可扩容到1000kV试验电压等级。

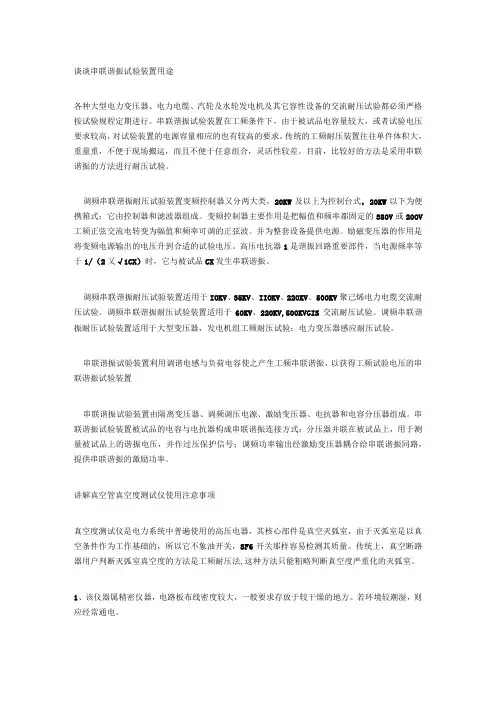

谈谈串联谐振试验装置用途
谈谈串联谐振试验装置用途各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。
串联谐振试验装置在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。
目前，比较好的方法是采用串联谐振的方法进行耐压试验。
调频串联谐振耐压试验装置变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。
变频控制器主要作用是把幅值和频率都固定的380V或20OV 工频正弦交流电转变为幅值和频率可调的正弦波。
并为整套设备提供电源。
励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。
高压电抗器1是谐振回路重要部件，当电源频率等于1/（2又√1CX）时，它与被试品CX发生串联谐振。
调频串联谐振耐压试验装置适用于IOKV、35KV、IIOKV、220KV、500KV聚己烯电力电缆交流耐压试验。
调频串联谐振耐压试验装置适用于60KV、220KV,500KVGIS交流耐压试验。
调频串联谐振耐压试验装置适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验。
串联谐振试验装置利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置串联谐振试验装置由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。
串联谐振试验装置被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振同路，提供串联谐振的激励功率。
讲解真空管真空度测试仪使用注意事项真空度测试仪是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。
HVFRF型自动调频串联谐振系统
HVFRF型自动调频串联谐振系统详细介绍一、概述HVFRF型自动调频串联谐振试验系统于2005年通过英国NQA公司ISO9001国际质量体系认证。
HVFRF型自动调频串联谐振试验系统主要适用于电力、冶金、工矿企业动力部门等用户的6kV～35kV电压等级的电缆、发电机或其它容性试品进行现场试验的成套装置。
该装置由变频控制箱、励磁变压器、电抗器和电容分压器组成。
利用电抗器和试品电容串联组成LC谐振回路，通过调节输出频率，找到谐振点，在被试品上获得较高的试验电压。
它是用小容量低电压的电源获得高电压大容量的输出，是当前高压试验的一种新方法，已得到广泛的应用。
二、特点1、选用320×240点阵LCD显示屏（带背光）分辨率高，字体清晰。
在室内外强弱光线下均能一目了然。
2、试验数据可屏存，并可任意调阅，有计算机接口，可外接打印机打印。
选用进口机箱和不锈钢面板，按键与面板一体，外形美观。
3、三种操作方式⑴自动调谐手动升压⑵手动调谐手动升压⑶自动调谐、自动升压自动调谐——使用最新快速跟踪法，寻找谐振频率点只需30～40S 左右，调谐完成后，锁定谐振频率。
无谐振点时，提示区显示“调谐失败”。
手动调谐时30Hz～300Hz无谐振点，提示区显示“无谐振点”，此时自动切断升压回路。
禁止继续升压，确保试品、设备、人身的安全。
升压速度采用动态跟踪控制——当高压接近已设定的试验电压时，自动调整升压速率，能有效防止电压过冲造成对试品的损伤。
机内设置试验时间定时器——当试验电压升至设定值，自动启动计时，计时到设定值的前10S时声响提示，时间到即自动降压至“零”，并切断升压回路，同时提示区显示“试验结束”。
屏幕显示菜单中内置：“6kV、10kV、35kV电压等级电力电缆的试验电压”选择及“5min、10min、15min试验时间”选择，若选择不满足用户要求可以在“自定义”区内自行输入需要的试验电压和试验时间（1～99min）。
DFVF3000变频串谐设备使用说明书400kV
！安全须知◆．该成套设备．．．．．．．．．．．．额定电压．．．．．．默认为使用壹节，．．．．．的电容分压器200kV．．．．．．．．．．．．．．．．．．．．．．．．壹．节时，直接从变频电源液晶读取试验电压值；．．．．．。
当使用当分压器使用．．．．．．．．．．．．．．，．实际试验电压值为液．．．．为．400kV．．．．．．两．节时，．．．额定电压晶显示值的．．．．．．．．．2．倍！！！◆高压试验设备的使用人员须具有高压试验上岗证。
◆请用户按《电力安规》168条规定，在工作电源进入设备前加装两个明显断开点，当接线或更换被试品时应将两个断开点明显断开。
◆试验前请确保变频电源、励磁变压器、电容分压器和被试品的接地端安全可靠接地，试验回路地线应按本说明书要求一点接地。
有条件时变频电源可以单独可靠接地。
◆电抗器绝对不能放在铁板、车厢等金属物体上使用，否则会产生涡流损坏电抗器。
◆所有部件不能超出其额定的连续运行时间、电压、电流使用等，否则将造成损坏。
◆当变频电源上的散热风扇不能正常工作时，请立即停止使用，否则将造成永久性损坏。
◆变频电源的变频输出线严禁接地，否则将造成永久性损坏。
◆有条件时，建议操作人员站在橡胶绝缘垫上工作，并穿戴绝缘手套、绝缘靴。
目录1 前言 (4)2 工作原理 (4)3 主要技术性能 (5)4 主要部件 (6)4.1 变频谐振电源 (6)4.2 励磁变压器 (7)4.3 谐振电抗器 (8)4.4 电容分压器 (8)4.5 补偿电容器 (9)5 成套系统接线布置 (9)6 试验操作步骤 (10)7 注意事项 (13)8 随机附件 (13)9 附录 (14)9.1 常用的计算公式 (14)9.2 系统的参数配置 (14)9.3 电缆试验 (14)9.4 GIS试验 (15)9.5 变压器工频耐压试验 (16)1 前言随着橡塑绝缘电力电缆的广泛使用,目前在交接和预防性试验时仍按GB50150-91标准进行直流耐压试验。
详谈串联谐振产品之优点特点
详谈串联谐振产品之优点特点串联谐振特点：电路呈纯电阻性，端电压和总电流同相，此时阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。
在具有电阻R、电感L和电容C元件的交流电路中，电路两端的电压与其中电流相位一般是不同的。
如果调节电路元件(L或C)的参数或电源频率，可以使它们相位相同，整个电路呈现为纯电阻性。
电路达到这种状态称之为谐振。
在谐振状态下，电路的总阻抗达到极值或近似达到极值。
按电路联接的不同，有串联谐振和并联谐振两种。
科学和应用技术上应充分利用谐振的特征，同时又要预防它所产生的危害。
串联谐振电路特点：1.电路阻抗Z最小，且为纯电阻，及Z=R。
2.电路中的电流I达到最大值，且与电源电压相同。
电路发生串联谐振时的电流称为谐振电流，用Io表示，当电源电压一定时:可根据RLC串联电路的电流是否达到最大来判断是否发生了串联谐振。
3.L、C上电压大小相等，方向相反，相互抵消。
因此串联谐振又称为电压谐振，谐振时电感和电容两端的等效阻抗为0，相当于短路。
4.电阻上的电压等于电源电压，达到最大值。
5.功率有功功率：电源发出的功率及时电路电阻消耗的功率，且功率最大无功功率：谐振时，电路不从外部吸收无功功率。
但电路内部的电感和电容之间周期性的进行磁场能量与电场能量的交换。
串联谐振产品特点：1.串联谐振自动寻找谐振频率、自动升压、降压、耐压计时.系统自动调谐时，从30Hz到300Hz自动扫频，最后精确锁定谐振频率。
2.串联谐振支持多种试验模式"自动调谐＋手动调压"、"自动调谐＋自动调压"、"手动调谐＋手动调压"等试验模式。
3.串联谐振系统人机交互界面友好:试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。
4.串联谐振的保护功能完善。
过压保护、过流保护、闪络保护、具备零位保护等功能，保证了系统的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VF型串联谐振装置技术优势
VF型串联谐振装置是由我公司多年生产经验与市场客户反馈升级的zui新一代交流耐压谐
振试验装置，采用多种技术，该设备已广泛应到600MW火电站、300MW水电站及500KV变
电站的交接试验，深受用户好评。
VF型串联谐振装置技术特点：
1、采用低干扰发明技术，降低了高压谐波干扰,增大了输出功率,保护了试品的安全;
名称：一种低干扰的串联谐振耐压试验装置；
号：ZL200820000344.2
名称：调频串联谐振耐压试验装置；
号：ZL201520703658.9
名称：用于电力系统泄漏电流的监测装置；
号：ZL201520700846.6
名称：一种无局放的谐振耐压试验装置；
号：ZL201520700850.2
名称：一种大型水轮机组的工频谐振交流耐压试验装置；
号：ZL201520703683.7
2、国家电网建设和改造推荐产品[证书编号:071239]
国家权威部门的检测、鉴定和推荐;
3、具有多重软硬件保护，安全可靠, 过压保护、闪络保护、过流保护、掉电保护、过热保护、系统放电保护;
4、采用干式真空环氧浇注的电抗器体积小、重量轻、Q值高;
5、为高电压试验专业设计的变频控制电源, 输出波形失真度小，试验电压稳定性高;
6、四种试验模式
自动试验模式—自动寻找谐振点，自动升压，自动计时，自动降压完成试验;
自动调谐模式—自动寻找谐振点，手动升压，自动计时，自动降压完成试验;
自动升压模式—自动/手动寻找谐振点，自动升压，自动计时，自动降压完成试验;
手动试验模式—手动寻找谐振点，手动升压，自动计时，自动降压完成试验;
VF型串联谐振装置技术参数
1、试验电压：0-1000kV
2、试验容量: 0-5000kVA
3、谐振频率范围: 20～300Hz
4、系统测量精度：0.5级
5、连续工作时间: 满功率输出下,工作时间60分种
6、频率调节分辩率:0.01Hz
7、供电电源电压: AC220V/380V±15% 单相50Hz
