《服装富怡CAD》电子教程
富怡CAD------3第三章----操作快速入门备课讲稿
3. 用
矩形工具定后领宽8CM、后领深2CM，选择智能笔
工具画出后领曲线，并用 对称调整工具对后领曲线进行对
称调整；
4. 选择 智能笔工具，光标放在后中线的最上端，该点变成亮星点时 敲Enter 键，弹出偏移对话框，输入偏移量按确定，并与领宽点 连接；
5. 继续用智能笔工具，放在上平线上（等份点之外）按住左键往下 拖，在键盘敲24 并单击左键，定出胸围线。同样的操作方法定出 腰线；
围线上向上拖距其2.5CM的线；
10. 用 矩形工具作出前领深9CM，前领宽8CM，用智能笔工具作出前 落肩线4.2CM，前胸宽17.8CM，画出前领曲线再用对称调整工具 对前领调整您满意为止；
11. 用 比较长度工具测量后幅小肩长并记录，用 前幅小肩，用智能笔画出前袖笼曲线；
圆规作出
12. 用 移动工具翻转复制后侧缝，并用调整工具把侧缝上端点调整至 距胸围2.5CM的线上；
富怡CAD------3第三章----操作 快速入门
长袖女衬衣制版
注：对于所牵涉到工具的具体操作在后面章节的工具栏里有详细说明 1. 单击【号型】菜单--【号型编辑】，在设置号型规格表中输入尺寸
（此操作可有可无）；
2. 选择 智能笔工具在空白 处拖定出衣长（64CM）、后胸 围（胸围98/4=24.5CM）
32. 单击 自动判断正负按钮，使其不要选中，用同样的方法对前后幅 的腰节长、袖笼深、前领深放码。分别用V 形省、锥形省工具对 腋下省与菱形省放码；
33. 同样用点放码表对袖、领放码，并用比较长度工具检查各码袖山 曲线与袖笼曲线的差值；
34. 绘图：把需要绘制的所有纸 样放置于工作区中，检查纸 样布纹线信息是否显示（选 项—系统设置—布纹线设置/ 打印绘图）；
富怡CAD 富怡设计与放码CAD系统PPT学习教案
l 放码工具栏
该栏放着用各种方式放码时所需要的工具。
l 工作区
工作区如一张无限大的纸张，您可在此尽情发挥您的设计才能。工 作区中既可设计结构线、也可
对纸样放码、绘图时并显示纸张边界。
l 状态栏
第10页/共11页
状态栏位于系统的最底部，它显示当前选中的工具名称及操作提示。
【右键框选】是指在没有把鼠标移到点、线图元上前，按下鼠标的右 键并且保持按下状态移动鼠
标。如果距离线比较近为避免变成【右键拖拉】可以通过在按下鼠标 右键前先按下
Ctrl 键来避免。 【点（按）】表示鼠标指针指向一个想要选择的对象，然后快速按下
并释放鼠标左键。 【单击】没有特意说用右键时，都是指左键。 【框选】没有特意说用右键时，都是指左键。 【Ctrl+Z】文中出现Ctrl+Z通常是指按住Ctrl键的同时按Z键。 【】凡是带有【】的词语为专业命令词语。
点
X键与各码对齐结合使
Ctrl+O 打开
用，放码量在X方向上 Ctrl+J 颜色填充/不填充纸 对齐
Ctrl+S 保存
样
Y键 与各码对齐结合
Ctrl+A 另存为
Ctrl+H 调整时显示/隐藏 使用，放码量在Y方向
Ctrl+C 复制纸样
弦高线
上对齐
Ctrl+V 粘贴纸
SHIFT 画曲线时，按住 U键 按下U键的同时
后的对应字母，菜单即可选中， 再用方向键选中需要的命令。 l 快捷工具栏 用于放置常用命令的快捷图标，为快速完成设计与放码工作提供了
极大的方便。
第8页/共11页
l 衣片列表框 用于放置当前款式中的纸样。每一个纸样放置在一个小格的纸样框中，
富怡V8服装CAD教案
自然就能提高工作效率。
㈡、存盘路径显示当前打开文件的存盘路径；㈢、菜单栏该区是放置菜单命令的地方，且每个菜单的下拉菜单中又有各种命令。
单击菜单时，会弹出一个下拉式列表，可用鼠标单击选择一个命令。
也可以按住 ALT 键敲菜单后的对应字母，菜单即可选中，再用方向键选中需要的命令；㈣、快捷工具栏用于放置常用命令的快捷图标，为快速完成设计与放码工作提供了极大的方便；㈤、衣片列表框用于放置当前款式中的纸样。
每一个纸样放置在一个小格的纸样框中，纸样框布局可通过【选项】--【系统设置】--【界面设置】--【纸样列表框布局】改变其位置。
衣片列表框中放置了本款式的全部纸样，纸样名称、份数和次序号都显示在这里，拖动纸样可以对顺序调整，不同的布料显示不同的背景色。
㈥、标尺显示当前使用的度量单位；㈦、设计工具栏该栏放着绘制及修改结构线的具；㈧、纸样工具栏用剪刀工具剪下纸样后，用该栏工具将其进行细部加工，如加剪口、加钻孔、加缝加缝迹线、加缩水等；㈨、放码工具栏该栏放着用各种方式放码时所需要的工具；㈩、工作区工作区如一张无限大的纸张，您可在此尽情发挥您的设计才能。
工作区中既可设计结构线、也可以对纸样放码、绘图时可以显示纸张边界；（十一）、状态栏状态栏位于系统的最底部，它显示当前选中的工具名称及操作提示。
（十二）、自由设计1）、智能笔的多功能一支笔中包含了二十多种功能，一般款式在不切换工具的情况下可一气呵成；2）、在不弹出对话框的情况下定尺寸制作结构图时，可以直接输数据定尺寸，提高了工作效率；3）、就近定位（F9 切换）在线条不剪断的情况下，能就近定尺寸。
如下图示；4）、自动匹配线段等份点在线上定位时能自动抓取线段等份点；5）、鼠标的滑轮及空格键随时对结构线、纸样放缩显示或移动纸样；6）、曲线与直线间的顺滑连接一段线上有一部分直线一部分曲线，连接处能顺滑对接，不会起尖角；7）、调整时可有弦高显示8）、合并调整能把多组结构线或多个纸样上的线拼合起来调整；9）、对称调整的联动性调整对称的一边，另一边也在关联调整；软件可输入 ASTM、TIIP 文件及输出 ASTM，与其它 CAD 进行资源共享；26）、自定义工具条界面上显示工具可以自行组合，及右键菜单显示工具也可自行设置；（十三）、智能笔使用各种方法1、快捷键 F功能：用来画线、作矩形、调整、调整线的长度、连角、加省山、删除、单向靠边、双向靠边、移动（复制）点线、转省、剪断（连接）线、收省、不相交等距线、相交等距线、圆规、三角板、偏移点（线）、水平垂直线、偏移等综合了多种功能。
富怡V8.0课件
中职大赛简析
2008 款 式
2010年款式要求及尺寸
2009服装技能竞赛裁判长 欧阳心力 简述存在问题
一是选手虽然是经过选拔产生的，手绘的能力明显不足，主要是学校在平时的教学中没 有安排这方面的内容，没有注重这种基本功的训练，教学的内容与企业的设计没有挂起钩来。
对称调整
在结构线上、纸样上包括基码在内的其它码调整时， 都是联动调整 。
改版
➢ 整体对草图或多个纸样调整；
软件自带工艺图库
放码
1. 灵活的点放码功能,可满足各种方式的放码需要。具有强 大的复制功能，轻松完成放码工作。
2. 可以在任意号型中输入放码量，不用区分正负，软件 带有自动判断正负的功能；
➢ 智能笔有20多种的功能，不切换工具可一笔完成纸样的打版；
➢ 增加镂空纸样的功能；
➢ 增加了比拼工具，可以两片纸样旋转比拼，并可以在比拼的过 程中同时给两片纸样加剪口；
➢ 放了码的各码纸样上可加数目不等的扣位、眼位及不同文本； ➢ 增加在布纹线方向不变的情况下，文字信息可按照需要旋转的
功能； ➢ 增加输入AAMA/ASTM/TIIP格式的文件，输出ASTM格式的功
-界面设置：选项—系统设置—界面设置（长度单位、界面布局、语言选择、 线条粗细）
-显示问题：菜单栏—显示（工具条显示与隐藏、放码标注） -右键工具：选项—系统设置—界面设置—界面方案（工具栏配置） -显示隐藏：显示结构线、显示隐藏变量标注、显示样片、仅显示一个样片
（快捷工具栏）
净样版操作设置流程
-单位设定：选项—系统设置—长度单位 -号型编辑：编辑号型，定基码，编辑尺寸名，输入基码尺寸，档差 -绘制基本结构图：设计工具栏的应用注意标注尺寸数据（智能笔、
富怡服装CAD第一讲
定位时，用于设置参考点大小。
【系统设置】—— 【缺省参数】选项卡：
说明：
【缺省参数】——【省的打孔距离】 操作：设置常用的省的打孔距离，双击欲修改的文本框，输
入数据后按【应用】键即生效。
用于设置省尖钻孔距省尖的距离； 用于设置省腰钻孔距省腰的距离； 用于设置省底钻孔距省底的距离。
【系统设置】—— 【自动备份】选项卡：
说明：
【自动备份】：设置备份相关参数。 【使用自动备份】：勾选则系统实行自动备份； 【备份间隔】：用来设置备份的时间间隔； 【备份每一步】：是指备份操作的每一步。人为保存过的每 一个文件都有对应的文件名，后缀名为 bak,与人为保存的文 件在同一目录下。如果做了多步操作，一次也没保存，就用 安全恢复。 【以款式文件名备份】：勾选，在保存文件的目录下每个文 件都有相对应的备份，如在某目录下保存了一个文件名为 NV003.dgs,那么同一目录下也有一个 NV003.bak 。
单击选中修改项，再单击选择 颜色，按【应用】即可改变所 选项的颜色，可同时设置多个 选项，最后按【确定】。
纸样背景：指衣片列表框的背景色； 纸样轮廓：指衣片列表框中纸样轮廓的颜色； 纸样序号：指衣片列表框中纸样的序号颜色。
【系统设置】—— 【界面设置】选项卡：
说明：
【颜色配置】——【工作视窗】
【视窗背景】：用于设置工作区的颜色； 【第 1 操作标识色】：用于设置在操作过程中第 1 步的提示颜色； 【第 2 操作标识色】：用于设置在操作过程中，击右键后第 2 步的提示颜色； 【第 3 操作标识色】：用于设置在操作过程中，击右键后第 3 步的提示颜色； 【第 4 操作标识色】：用于设置在操作过程中，击右键后第 4 步的提示颜色；
服装富怡CAD教程
《服装富怡CAD》电子教程《服装CAD》电子教案第一课时（01~02）课题：服装CAD简介1.目的：了解服装CAD及其特点；了解服装CAD的功能。
2.重点：服装CAD及其特点、功能3.教学场地：多媒体教室4.教学方法：讲授法结合演示、观摩法5.教学过程：引入：我国于本世纪初提出要将我国从“制造大国”转变为“服装强国”的服装产业战略。
决定了服装行业必须走新兴工业化道路，积极推进科技进步，促进服装产业升级和结构调整。
服装CAD的广泛应用意味着中国服装企业的发展正在实现由传统模式向现代经营模式转变的历史迈进。
新课：服装CAD概论一、服装CAD简介：服装CAD系统是Computer aided design 的缩写，即服装计算机辅助设计系统，又名电脑服装设计系统。
是集服装效果设计、服装结构设计、服装厂工业样板设计和计算机图形学、数据库、网络通讯等知识为一体的现代化高新技术。
服装CAD应用系统的构成：软件，硬件和人三部分二、服装CAD的软件：目前国内、国外的服装CAD软件有很多，且应用操作上区分还比较大，基本原理是相同的。
一般，国内的服装CAD软件适应性、亲和性较好。
硬件的通用性和灵活性较高，国内软件系统的性价比较好。
国外服装CAD软件常在可靠性、稳定性上有较大优势，且硬件的先进性和配套性较好。
知名的服装CAD软件有如下这些：【国内】1、航天Arisa：包括款式设计、纸样设计、放码、排料、电脑试衣、摄像输入系列CAD软件。
通用系列数字化仪和绘图机等硬件设备。
2、 Bili：包括服装效果设计、数码相机输入、纸样设计、部件结构自动设计、放码、排料、试衣、工艺单设计系列CAD软件。
3、杭州Echo（爱科）：包括款式设计、纸样设计、放码、排料、电脑试衣、工艺单设计、管理系统、电子商务系统系列CAD软件。
通用输入、输出设备。
4、富怡服装CAD工艺软件：包括设计、工艺、管理系列软件。
服装设备、电脑裁床、服装绘图机、样板切割机。
第五章富怡服装CAD纸样设计系统
单元课教案首页注：1、每次课须填写“单元课教案首页”。
以单元课的每一子课题的教学要求设计每一个教案。
每个单元的备课由多个教案构成。
2、教学设计含教学方法、教学流程。
引言：我们已经了解了日升2000系统的应用，那么在我们的现实生活中，其实开发的服装CAD软件种类比较多，我问大家一个问题，你们目前知道的服装CAD软件有哪些呢？下面我们就开始介绍在实际中应用比较普遍的一种服装CAD软件：富怡服装CAD系统。
教学过程：第五章富怡服装CAD纸样设计系统第一节富怡服装设计与放码系统概述富怡服装CAD系统设计与放码的软件是基于微软公司之标准操作平台windows98／2000／xP开发出来的一套全中文环境的专业服装工艺软件，主要具备以下特点：·软件采用windows标准界面；·每个图标都有中文提示；·功能齐备的工具及形象的图标，可以适用不同的打版方法；·尺寸可自由输入，也可用软件白带的计算器，公式输入，自动计算；·可以自动加入尺寸标注；·画完基样，系统可自动放码；·根据规格表可快速度身定制不同体形的纸样；·可扫描款式设计图，制图时可同时参考，并可与纸样一起保存，以各日后查阅；·企业版可与输入设备接驳，进行图象扫描；·企业版可与输出设备接驳，进行小样的打印及l：1纸样的绘图及切割。
系统界面介绍第二节富怡服装设计与放码系统画面介绍系统的工作界面就好比是用户的工作室，熟悉了这个工作界面也就是熟悉了您的工作环境，自然就能提高工作效率。
本系统设有两种制图方法：自由设计和公式法，打开设计与放码系统就会弹出界面选择对话框询问选用哪种制图方法，选定后即进入相应界面。
设计与放码界面一、设计与放码系统的自由设计界面·菜单栏：该区是放置菜单命令的地方，且每个菜单的下拉菜单中又有各种命令。
单击一个菜单时，会弹出一个下拉式命令列表。
富怡CAD排料系统帮助演示教学
富怡（V8）CAD排料系统帮助一、界面介绍GMS工作界面就如同排料师的工作室，熟悉了这个工作界面也就是熟悉了您的工作环境，自然就提高了工作效率。
说明：：纸样窗中放置着排料文件所需要使用的所有纸样，每一个单独的纸样放置在一小格的纸样框中。
纸样框的大小可以通过拉动左右边界来调节其宽度，还可通过在纸样框上单击鼠标右键，在弹出的对话框内改变数值，调整其宽度和高度。
：每一个小纸样框对应着一个尺码表，尺码表中存放着该纸样对应着的所有尺码号型及每个号型对应的纸样数。
：主唛架区可以按自己的需要任意排列纸样，以取得最省料的排列方式。
：辅唛架区将纸样按码数分开排列要辅唛架上，方便主唛架排料。
：状态条位于系统界面的右边最底部，它显示着当前唛架纸样总数、放置在主唛架区纸样总数、唛架利用率、当前唛架的幅长、幅宽、唛架层数和长度单位。
二、工具简介（一）.主工具匣⑴：主工具匣中的打开款式文件与文档菜单中打开款式文件的命令作用相同。
（下左图“选取款式”）功能：【载入】用于选择排料所需的纸样文件；【查看】用于查看【纸样制单】的所有内容；【删除】用于删除选中的款式文件；【添加纸样】用于添加另一个文件中或本文件中的纸样和载入的文件中的纸样一起排料；【信息】用于查看选中文件信息；（上右图“款式信息））文件名：显示DGS文件名及存盘路径；载入时间：DGS文件载入GMS时的时间；修改时间：DGS文件载入前的保存的时间；文件长度：DGS文件的大小；文件ID：DGS文件更改且关联后所表示的数值。
如果DGS文件修改后在GMS中使用过关联，款式信息框中都有相对应的修改的时间。
操作：载入1.单击【载入】，弹出【纸样制单】对话框；2.参照对话框说明进行设置，再单击【确定】。
查看1. 单击文件名，点击【查看】图标；2. 弹出【纸样制单】对话框，修改其中内容后，单击【确定】；3. 回到第一个对话框，单击【确定】即可。
删除单击文件名，点击【删除】按钮即可。
服装CAD 电子教案
第十四周教案C m, L! 四、男衬衫样板绘制：（运用多媒体教学，按步骤逐步示范操作） 前衣片绘制方法1）、选择（智能笔）工具，在第一颗扣上按回车键，输入移动量1.5cm ，纵向移动量1cm ，确定脖颈止口点，然后与测颈点横向移动量2.1cm胸围 肩宽 袖长 领围110 46 60 39处相连为驳口线。
2）选择（智能笔）工具按住shift键右键入驳口线进入调整曲线长度功能，将驳口线延长17cm 。
4）选择（智能笔）工具按住shift键，进入（平行线）功能，输入3cm 画平行线。
7cm画驳口宽线。
7）选择（智能笔）工具连接驳头宽端点与驳口止点，并用工具将驳头外口弧线调顺。
然后用8) 选择工具在领深斜线1cm处画领宽斜线。
9）选择工具点击后领弧线，测量出后领弧线长度8.9cm。
10）选择工具，在3Cm平行线上接取后领弧线长度8.9cm，并与领深斜线上的领宽斜线端点相连。
然后用工具调顺领下口弧线，再用工具删除不需要的线段。
）选择附：板书设计模块五：男上装CAD 制板 项目二：男衬衫CAD 制板一、款式、特点及外形尖角翻立领，六粒扣，左前身胸贴袋一个，直腰身，平下摆，装后过肩，装袖，袖口开衩，三只折裥，有圆角袖克夫二、制图规格cm三、制图步骤1、衣长及前胸围 - e62、前领宽、前领深3、前肩线：智能笔定前肩宽4、前胸宽：智能笔取定出前胸宽。
5、前袖窿：不相交等距线将胸围线向上平移2CM 。
等份规将前胸宽线三等分，智能笔作前袖窿。
调整工具调整圆顺。
T 6、前侧缝：智能笔作前侧缝线，调整工具调整圆顺。
*7、下摆：智能笔作前下摆线，调整工具调整圆顺。
8、搭门：不相交等距线作平行，并用智能笔连接领口、下摆。
& a% I) [教学后记]。
富怡服装CAD设计与放码1--6节
第二章富怡服装设计与放码系统第一节设计与放码系统界面介绍富怡服装CAD 系统设计与放码的软件是基于微软公司之标准操作平台Windows98/2000/XP开发出来的一套全中文环境的专业服装工艺软件，主要具备以下特点：软件采用Windows 标准界面；每个图标都有中文提示；功能齐备的工具及形象的图标，可以适用不同的打版方法；尺寸可自由输入，也可用软件自带的计算器，公式输入，自动计算；可以自动加入尺寸标注；画完基样，系统可自动放码；根据规格表可快速度身定制不同体形的纸样；可扫描款式设计图，制图时可同时参考，并可与纸样一起保存，以备日后查阅；可与输入设备接驳，进行图象扫描；可与输出设备接驳，进行小样的打印及1：1 纸样的绘图及切割。
系统界面介绍系统的工作界面就好比是用户的工作室，熟悉了这个工作界面也就是熟悉了您的工作环境，自然就能提高工作效率。
本系统设有两种制图方法：自由设计和公式法制图，打开设计与放码系统就会弹出【界面选择】对话框询问选用哪种制图方法，选定后即进入相应界面。
设计与放码界面设计与放码系统的自由设计界面包括以下几个部分: 菜单栏：该区是放置菜单命令的地方，且每个菜单的下拉菜单中又有各种命令。
单击一个菜单时，会弹出一个下拉式命令列表。
既可以用鼠标单击选择一个命令，也可以用键盘上的快捷键不放，再按菜单和命令后面括号中的字母。
当您熟悉了各菜单的命令后，您会发现对于一些常用的命令，使用命令后面的快捷键更为方便，在附录中我们列出了所有快捷键组合，熟记他们会大大的提高工作效率。
快捷工具栏：用于放置常用命令的快捷图标，为快速完成设计与放码工作提供了极大的方便。
纸样列表框：2用于放置当前款式中纸样的裁片。
每一个单独的纸样放置在一小格的纸样框中，纸样框的布局可以通过【选项】--【系统设置】--【纸样列表框布局】改变其位置，并可通过单击拖动进行纸样顺序的调整。
还可以在这里选中衣片来用菜单命令对其进行复制、删除。
富怡服装 CAD V9.0 使用手册说明书
400-886-1180
富怡服装 CAD 功能概述
同时在多段线上加距离相等的剪口、在一段线上等份加剪口，剪口的形式多样；在袖子与大身的缝合位置 可一次性对剪口位； 19. 自动生成朴、贴 在已有的纸样上自动生成新的朴样、贴样； 20. 工艺图库 软件提供了上百种缝制工艺图。可对其修改尺寸，并可自由移动或旋转放置于适合的部位； 21. 缝迹线、绗缝线 提供了多种直线类型、曲线类型，可自由组合不同线型。绗缝线可以在单向线与交叉线间选择，夹角能自 行设定； 22. 缩水、局部缩水 对相同面料的纸样统一缩水，也可对个别的纸样局部缩水处理； 23. 文件的安全恢复 每一个文件都设有自动备份，或因突发情况文件没有保存，系统也会帮我们找回数据； 24. 文件的保密功能 软件能对客户的文件进行保护，即使文件被拷贝也不会被盗用； 25. ASTM、TIIP 软件可输入 ASTM、TIIP 文件及输出 ASTM，与其它 CAD 进行资源共享； 26. 自定义工具条 界面上显示工具可以自行组合，及右键菜单显示工具也可自行设置。
6. 曲线与直线间的顺滑连接 一段线上有一部分直线一部分曲线，连接处能顺滑对接，不会起尖角；
7. 调整时可有弦高显示
8. 合并调整 能把多组结构线或多个纸样上的线拼合起来调整；
9. 对称调整的联动性 调整对称的一边，另一边也在关联调整；
10. 测量 测量的数据能自动刷新；
11. 转省 能同心转省、不同心转省、等份转省、一省转多省、可全省转移也可按比例转移、转省后省尖可以移动也 可以不动；
12. 加褶 有刀褶、工字褶、明褶、暗褶，可平均加褶，可以是全褶也可以是半褶，能在指定线上加直线褶或曲线褶。 在线上也可插入一个省褶或多个省褶；
13. 去除余量 对指定线加长或缩短，在指定的位置插入省褶；
富怡服装CAD设计与放码1--6节
第二章富怡服装设计与放码系统第一节设计与放码系统界面介绍富怡服装CAD 系统设计与放码的软件是基于微软公司之标准操作平台Windows98/2000/XP开发出来的一套全中文环境的专业服装工艺软件，主要具备以下特点：软件采用Windows 标准界面；每个图标都有中文提示；功能齐备的工具及形象的图标，可以适用不同的打版方法；尺寸可自由输入，也可用软件自带的计算器，公式输入，自动计算；可以自动加入尺寸标注；画完基样，系统可自动放码；根据规格表可快速度身定制不同体形的纸样；可扫描款式设计图，制图时可同时参考，并可与纸样一起保存，以备日后查阅；可与输入设备接驳，进行图象扫描；可与输出设备接驳，进行小样的打印及1：1 纸样的绘图及切割。
系统界面介绍系统的工作界面就好比是用户的工作室，熟悉了这个工作界面也就是熟悉了您的工作环境，自然就能提高工作效率。
本系统设有两种制图方法：自由设计和公式法制图，打开设计与放码系统就会弹出【界面选择】对话框询问选用哪种制图方法，选定后即进入相应界面。
设计与放码界面设计与放码系统的自由设计界面包括以下几个部分: 菜单栏：该区是放置菜单命令的地方，且每个菜单的下拉菜单中又有各种命令。
单击一个菜单时，会弹出一个下拉式命令列表。
既可以用鼠标单击选择一个命令，也可以用键盘上的快捷键不放，再按菜单和命令后面括号中的字母。
当您熟悉了各菜单的命令后，您会发现对于一些常用的命令，使用命令后面的快捷键更为方便，在附录中我们列出了所有快捷键组合，熟记他们会大大的提高工作效率。
快捷工具栏：用于放置常用命令的快捷图标，为快速完成设计与放码工作提供了极大的方便。
纸样列表框：2用于放置当前款式中纸样的裁片。
每一个单独的纸样放置在一小格的纸样框中，纸样框的布局可以通过【选项】--【系统设置】--【纸样列表框布局】改变其位置，并可通过单击拖动进行纸样顺序的调整。
还可以在这里选中衣片来用菜单命令对其进行复制、删除。
富怡服装CAD参数化系统使用手册V90-富怡集团软件基地
可以控制窗口最大化、最小化显示和关闭。
15
第三节 操作快速入门
以长袖女衬衣制版为例来介绍
注：对于所牵涉到工具的具体操作在后面章节的工具栏里有详细说明。 1. 单击【表格】菜单--【规格表】，在设置号型规格表中输入尺寸，如下图示；
就以光标所在位置为中心放大显示，向后滚动鼠标滑轮，工作区内容就以光标所在位置为中心缩小显示。击 右键为全屏显示。
13
第二节 CAD 参数化系统界面介绍
系统界面介绍
系统的工作界面就好比是用户的工作室，熟悉了这个界面也就熟悉了您的工作环境，自然就能提高工作效 率。
l 存盘路径
显示当前打开文件的存盘路径；
富怡服装 CAD 参数化系统使用手册 V 9.0
深圳市盈瑞恒科技有限公司 2013 年
1
内容提要
本手册是富怡服装工艺 CAD 参数化系统的配套教材，讲述了软件的功能和操作，本书系统全 面，图文并茂、由浅入深，有较强的学习和参考价值。
本书的使用对象为服装院校师生、服装企业板房技术人员及服装 CAD 爱好者。
线/相交不等距线、平行线、折线、曲线、调整曲线、收省等多种功能集结一个工具中。 3. 对曲线的尺寸调整可以一部到位。 4. 比较长度表：能测出多条线的和与差，修改线段后测量的数据能自动刷新。 5. 参照表栏：显示打出版的实际尺寸与规格表中尺寸的差值。 6. 结构线可移动，且不留痕迹。 7. 纸样可以从结构上移开；也能返回到结构线上。
l 菜单栏
该区是放置菜单命令的地方，且每个菜单的下拉菜单中又有各种命令。单击菜单时，会弹出一个下拉式列表，可 用鼠标单击选择一个命令。也可以按住 ALT 键敲菜单后的对应字母，菜单即可选中，再用方向键选中需要的命 令；
富怡服装CAD的概述和功能精品PPT课件
服装CAD简介：
•
服装CAD系统是Computer aided design 的缩写，即
服装计算机辅助设计系统，又名电脑服装设计系统。是集 服装效果设计、服装结构设计、服装厂工业样板设计和计 算机图形学、数据库、网络通讯等知识为一体的现代化高 新技术。
•
服装CAD应用系统的构成：软件，硬件和人三部分
•
1） 主机：中央外理器、主存储装置。
•
2） 外部设备：显示器、键盘、数码照相机、扫描仪、打印机、数字
化仪、绘图仪、光笔、读图板等；
•
3、 系统对计算机的要求：
•
奔腾四2。6GHZ以上主频的CPU； 512MB以上内存；硬盘空间不小于
40GB；独立显卡 SVGA或更高分辨率的显示器；
•
操作平台：WINDOWS982000/XP/7
试衣、工艺单设计、管理系统、电子商务系统系列CAD软件。通用输入、输
出设备。
•
4、 富怡服装CAD工艺软件：包括设计、工艺、管理系列软件。服装设
备、电脑裁床、服装绘图机、样板、日本东丽（ACS—TORAY）
•
2、德国艾斯特（Assyst—Buller）
•
3、美国PGM
•
4、西班牙艾维（Investronica）
第二章、服装CAD的系统介绍
教学目的： 了解服装CAD的功能，熟悉服装
CAD的操作界面，认识板型设计简单 的操作工具。 教学重点：服装cad 的操作界面与命 令的输入方法 教学难点：界面的区分,认识板型设计 简单的操作工具 教学方法：多媒体教学、示范性教学、 项目教学法 教学引入：
欣赏一些服装图片
富怡服装CAD
一、服装CAD的概述 二、服装CAD的系统介绍
服装设计软件—富怡CAD教程
服装设计软件—富怡CAD教程富怡CAD 教程第一章:服装知识和软件版面的介绍第一节:CAD 的特点第二节: 富怡服装CAD 版面的介绍第二章:简单工具的介绍第一节:打版系统的工具第二节:纸样栏的工具第三节:放码系统的工具介绍第四节:排料系统的工具第三章:打版区的操作:自由设计(D)打版第一节:男装裤:前片第二节:男装裤:后片第三节:男装裤:碎片的制作第四节:剪衣片第五节:修改纸样资料第六节:加缝边及切角第七节:保存第四章:公式法制图(F)第一节:规格表的设计第二节:公式法制图(F) 前片第三节:公式法制图(F) 后片第四节:公式法制图(F)制作碎料第五节:公式法制图(F)剪成衣片即放码第六节:修改纸样资料第七节:加缝边及切角第八节:保存第五章:服装CAD 推版的应用第一节 :关于服装号型系列第二节:关于服装规格系列第三节(推板方法介绍第四节:服装号型系列表第五节:常用服装规格表第六节、单一配置服装规格系列表第七节:样板加缝边第八节:男装裤放码第六章:服装CAD 排料第一节:服装排料的慨述第二节:自动排料第三节:人机交互排料第四节:手动排料第五节:对格对条第七章:纸样师的基本知识第一节:板师的基本认识第二节:人体的测量方法第三节:牛仔裤用量的计算方法第四节:衣服的算料方法第五节:牛仔检验方法第一章:服装知识和软件版面的介绍第一节:CAD 的特点奋战在服装生产第一线的服装设计师和打版师们，长年用尺画刀剪，在紧张的脑力劳动的同时还承担着繁重的体力劳动。
要将他们从繁重的劳动中解放出来，服装CAD 必不可少。
服装 CAD 作为服装设计中的强大智能工具，应该具备准确、随意、功能完善、操作简便和自动化程度高等几大特点。
准确准确是服装CAD 存在和发展的基础。
正因为服装CAD 具备手工设计无法比拟的准确度，所以它才能取代全部的手工作业。
CAD 的准确性包括打版过程中能准确控制点和线的位置，准确控制各种线条的长度及线与线之间的角度，数字化仪读人的衣片尺寸准确无误，推版放码中放量的准确控制，缝配合量的准确测量与控制，以及绘图输出的衣片图尺寸准确无误等。
服装电脑打板教程富怡CAD教程及系统常用快捷键
服装电脑打板教程富怡CAD教程及系统常用快捷键富怡CAD教程及系统常用快捷键富怡CAD系统常用快捷键Ctrl N 新建 Ctrl S 保存 Ctrl Z 撤消多步操作Crl O 开启文档 Alt F4 退出本系统F1 打开系统在线帮助 F2 编辑选定文件或文件夹的名称Esc 关闭活动窗或对话框不做任何选择。
Enter 关闭活动窗口、并接受所做的改变，相当于选择【确定】或【接受】按钮开样系统的键盘快捷键：空格:按下变成放大工具，放开恢复原来的工具B: 相交等距线 Q：等距线， W: 剪刀 E: 橡皮檫A: 三角板 S: 矩形 D: 等份规 V：连角Z: 比较长度 K: 对称 C: 圆轨 P:加点Esc: 取消打印 Ctrl Y 恢复Shift 用曲线工具时，按Shift可画直线 Ctrl 不抓取点Tab 对话框内移动选择 F2: 显示/隐藏其它码布纹线F3 锁定选中纸样 F4: 显示/隐藏其它码的外轮廓线F7: 显示/隐藏缝份线 F9 显示或隐藏缝份量F8 加缝边工具将一片纸样的拐角缝边，与另一片纸样的拐角缝边调整成等长F11: 使用调整工具调整曲线时保持/取消曲线的形状←↑→↓ 用于上下左右移动工作区空格键除放大和设置原点工具外，选中其任何工具加空格键即可成组移动。
小键盘 - 随着光标所在位置【】放大或【-】缩小。
修改工具在自由设计法中按ctrl键左键框选可同步移动所选部位，右击某点可对该点进行偏移。
——————————————————————————————————————————————————智能工具下，鼠标对准一点，敲回车，就会在相应的经纬位置相点。
如果：鼠标点击某点敲回车，就会在该点与相应位置有一条连线。
放码系统的键盘快捷键：Ctrl A '文件管理'--'档案另存' Ctrl B '点放码'--'XY不等放码'Ctrl C 复制选中纸样到剪贴板 Ctrl D '纸样'--'删除当前纸样'Ctrl E '点放码'--'号型编辑' Ctrl F 显示放码点Ctrl G '纸样'--'清除选中纸样放码量' Ctrl I '纸样'--'纸样资料' Ctrl J '纸样'--'布纹线'--'调整布纹线长度' Ctrl K 显示控制点Ctrl L '纸样'--'款式资料' Ctrl M '纸样'--'移去当前选中纸样'Ctrl N '文件管理'--'新档案' Ctrl P 打印Ctrl Q '点放码'--'XY相等放码' Ctrl R '纸样'--'布纹线'--'重新定义布纹线'Ctrl S '文件管理'--'存储档案' Ctrl Y 恢复Ctrl V 粘贴选剪贴板中纸样到当前文件回车键当前选中样点属性F4 隐藏或显示放码量之间切换F5 可在净样编辑和毛样编辑之间切换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

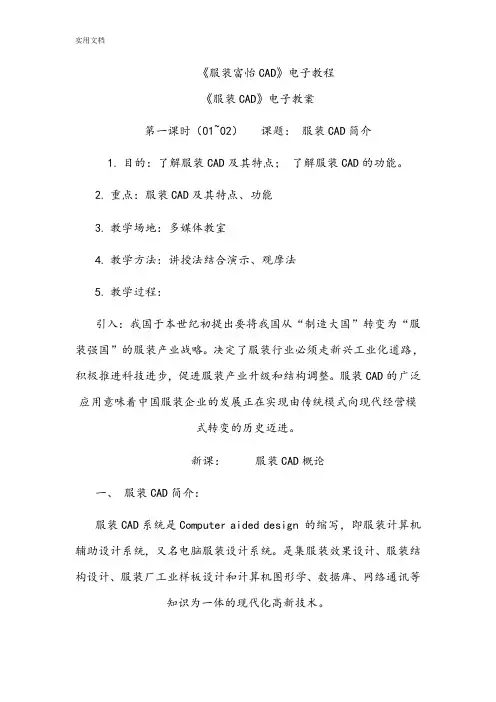

《服装富怡CAD》电子教程《服装CAD》电子教案第一课时（01~02）课题：服装CAD简介1.目的：了解服装CAD及其特点；了解服装CAD的功能。
2.重点：服装CAD及其特点、功能3.教学场地：多媒体教室4.教学方法：讲授法结合演示、观摩法5.教学过程：引入：我国于本世纪初提出要将我国从“制造大国”转变为“服装强国”的服装产业战略。
决定了服装行业必须走新兴工业化道路，积极推进科技进步，促进服装产业升级和结构调整。
服装CAD的广泛应用意味着中国服装企业的发展正在实现由传统模式向现代经营模式转变的历史迈进。
新课：服装CAD概论一、服装CAD简介：服装CAD系统是Computer aided design 的缩写，即服装计算机辅助设计系统，又名电脑服装设计系统。
是集服装效果设计、服装结构设计、服装厂工业样板设计和计算机图形学、数据库、网络通讯等知识为一体的现代化高新技术。
服装CAD应用系统的构成：软件，硬件和人三部分二、服装CAD的软件：目前国内、国外的服装CAD软件有很多，且应用操作上区分还比较大，基本原理是相同的。
一般，国内的服装CAD软件适应性、亲和性较好。
硬件的通用性和灵活性较高，国内软件系统的性价比较好。
国外服装CAD软件常在可靠性、稳定性上有较大优势，且硬件的先进性和配套性较好。
知名的服装CAD软件有如下这些：【国内】1、航天Arisa：包括款式设计、纸样设计、放码、排料、电脑试衣、摄像输入系列CAD软件。
通用系列数字化仪和绘图机等硬件设备。
2、Bili：包括服装效果设计、数码相机输入、纸样设计、部件结构自动设计、放码、排料、试衣、工艺单设计系列CAD软件。
3、杭州Echo（爱科）：包括款式设计、纸样设计、放码、排料、电脑试衣、工艺单设计、管理系统、电子商务系统系列CAD软件。
通用输入、输出设备。
4、富怡服装CAD工艺软件：包括设计、工艺、管理系列软件。
服装设备、电脑裁床、服装绘图机、样板切割机。
【国外】1、日本东丽（ACS—TORAY）2、德国艾斯特（Assyst—Buller）3、美国PGM4、西班牙艾维（Investronica）5、法国力克（Lectra）我们教学采用的是富怡服装CAD软件。
三、富怡服装CAD系统的特点：富怡服装CAD系统设计与放码软件是基于微软公司的标准操作平台Windows98/2000/XP开发出来的一套全中文环境的专业服装工艺软件，主要具备以下特点：1、软件采用WINDOWS标准界面；2、每个图标都有中文提示；3、功能齐备的工具及形象的图标，可以适用不同的打板方法；4、尺寸可自由输入，也可用软件自带的计算器、公式输入。
自动计算；5、可以自动加入尺寸标注；6、画完基样，系统可自动放码；7、根据规格表可快速度定制不同体形的纸样；8、可扫描款式设计图。
制图时可同时参考，并可与纸样一起保存，以备日后查阅；9、可与输入设备接驳。
进行图像扫描；10、可与输出设备接驳，进行小样的打印及1：1纸样的绘图与切割。
（用多媒体逐项进行介绍）四、服装CAD系统的软件与硬件：1、服装CAD软件系统：主要由服装制板与放码系统软件、服装排料系统软件、服装设计系统软件组成。
2、服装CAD硬件系统：1）主机：中央外理器、主存储装置。
2）外部设备：显示器、键盘、数码照相机、扫描仪、打印机、数字化仪、绘图仪等；3、系统对计算机的要求：奔腾四2。
6GHZ以上主频的CPU；512MB以上内存；硬盘空间不小于40GB；独立显卡SVGA或更高分辨率的显示器；操作平台：WINDOWS98/2000/XP4、安装：（演示）5、绘图仪的安装：加以说明6、注意事项：1）禁止在开机状态下插拔串、并口线；2）接通电源时确保绘图仪为关闭状态；3）连接电源的插座应良好接地。
五、服装CAD的功能：1、服装CAD制板与放码系统的操作功能；此处略2、服装CAD排料系统的操作功能; 此处略3、服装设计系统：此处略小结：主要介绍服装CAD的相关知识，要求了解其作用、功能、及富怡服装CAD的相关知识，初步认识富怡服装CAD系统。
第二课时（03~06）实训课题：服装CAD基础实训实训目的：熟悉计算机基本操作；通过实训了解服装CAD及其特点；了解服装CAD 的功能。
实训重点：服装CAD及其特点、功能实训场地：网络中心实训方法：学生由任务针对性进行操作，教师指导实训内容：1、计算机基本操作；2、富怡服装CAD的界面熟悉；3、富怡服装CAD 的功能认知。
小结：课后要求完成相关实训小结、报告。
第三课时（07~08）课题：富怡服装CAD样板设计系统目的：了解富怡服装CAD样板设计系统界面；了解富怡服装CAD样板设计系统的功能及相关操作; 了解样板系统的各工具用途操作。
重点：富怡服装CAD样板设计系统的各项功能教学场地：多媒体教室教学方法：讲授法结合演示、观摩法教学过程：引入：样板设计系统是服装CAD 的一项中心程序.样板设计一般与放码在同一界面上。
新课；一、富怡服装CAD制板系统界面：1、双击“系统图标”，出现“界面选择”对话框。
2、界面：包括菜单栏——快捷工具栏——纸样列表框左工具栏，（从上往下分别是）右工具栏专业工具栏左、右工作区放码工具栏纸样工具栏大小可调整编辑工具栏（打开富怡界面逐个给予介绍）3、制板操作：建立一文件，存储，打开。
（示范操作：以制作长袖女衬衫板为例）介绍各样板工具的应用。
重点掌握：矩形工具、智能笔工具、等分规工具小结：在绘制样板时，灵活应用各样板工具是关键。
第四课时（09~12）实训课题：富怡服装CAD样板设计系统实训实训内容：富怡服装CAD样板设计系统及应用实训目的：通过实训了解富怡服装CAD样板设计系统特点；掌握富怡服装CAD样板设计系统功能。
实训重点：富怡服装CAD样板设计系统特点、功能的认知主要样板绘制专业工具的应用实训方法：学生由任务——女衬衫样板绘制进行针对性操作，教师指导实训场地：网络中心、富怡服装CAD系统、存储设备小结：课后要求完成相关实训小结、报告。
第五课时（13~14）课题：原型样板的绘制目的：通过原型样板的绘制掌握样板工具的应用；灵活运用各样板工具进行样板设计、绘制。
重点：原型样板的绘制教学场地：多媒体教室教学方法：讲授法结合演示、观摩法教学过程：引入：女装原型适用于一般体形，具有一定的放松量，可以在原型基础上变化得到很多款式。
新课；所绘样板规格尺寸：一、号/型：165/84A（M）二、成品规格：（单位：cm）胸围：84 背长：38 袖长：54 三、原型衣身样板绘制：（运用多媒体教学，按步骤逐步示范操作）1、衣身基础线绘制2、前、后领弧线、肩线3、前、后袖窿弧线4、腰线5、腰省、肩省。
小结：在绘制样板时，学会根据任务去选用合适的样板工具完成。
第六课时（15~18）实训课题：原型样板的绘制实训内容：原型衣身样板的绘制实训目的：通过实训进一步了解富怡服装CAD样板设计系统特点；进一步掌握富怡服装CAD样板设计系统功能；完成原型样板衣身部分的绘制。
实训重点：原型样板衣身部分的绘制主要样板绘制专业工具的应用实训方法：学生由任务——原型样板衣身部分的绘制进行针对性操作，教师指导实训场地：网络中心、富怡服装CAD系统、存储设备小结：课后要求完成相关实训小结、报告。
第七课时（19~20）课题：原型样板的绘制目的：通过原型样板的绘制掌握样板工具的应用；灵活运用各样板工具进行样板设计、绘制。
重点：原型样板的绘制教学场地：多媒体教室教学方法：讲授法结合演示、观摩法教学过程：复习：衣身样板绘制：（运用多媒体教学，按步骤逐步示范操作）1、衣身基础线绘制2、前、后领弧线、肩线3、前、后袖窿弧线4、腰线5、腰省、肩省。
讲述实训中主要出现的问题及纠正的方法、注意点新课：原型袖子样板的绘制（运用多媒体教学，按步骤逐步示范操作）1、袖肥辅助线——袖山高线2、前、后袖山弧线3、袖身4、袖口弧线的处理5、放缝小结：在绘制样板时，学会根据任务去选用合适的样板工具完成。
第八课时（21~24）实训课题：原型样板的绘制实训内容：原型袖子样板的绘制实训目的：1、通过实训进一步了解富怡服装CAD样板设计系统特点；2、进一步掌握富怡服装CAD样板设计系统功能；3、完成原型样板袖子部分的绘制。
4、学会对样板进行放缝实训重点：原型样板袖子部分的绘制主要样板绘制专业工具的应用实训方法：学生由任务——原型样板袖子部分的绘制、样板放缝进行针对性操作，教师指导实训场地：网络中心、富怡服装CAD系统、存储设备小结：课后要求完成相关实训小结、报告第九课时（25）课题：原型省道变化目的：了解省道转移的原理；掌握应用服装CAD进行省道转移的方法。
重点：应用服装CAD 进行省道转移教学场地：多媒体教室教学方法：讲授法结合演示、观摩法教学过程：引入：在女装中，省道变化是其主要一个设计内容。
新课：服装CAD省道转移一、省道转移原理：收省的目的是解决余缺的问题。
人体是凹凸、起伏，而服装的原材料：面料、里料是平面的，要它们覆盖在人体身上，并吻合好，一个基本手段就是：收省。
（板书给予明确解释）为使服装表面平整，过渡圆顺，我们可以在适当的位置进行省的设置。
示范操作原型省道变化：1、腰省转前中心省2、腰省转中心省3、腰省转肩省4、腰省转袖窿5、腰省转腋下6、肩省转袖窿7、肩省转领省小结：在设定好省线位置后，可以根据省道变化的方法进行转移处理。
第十课时（26~27）实训课题：原型省道变化实训内容：原型省道变化实训目的：1、进一步了解省道转移的原理；2、掌握应用服装CAD进行省道转移的方法实训重点：应用服装CAD进行省道转移的方法实训方法：学生由任务——原型省道转移进行针对性操作，教师指导实训场地：网络中心、富怡服装CAD系统、存储设备小结：课后要求完成相关实训小结、报告第十一课时（28）课题：西服裙样板绘制目的：通过西服裙样板绘制掌握样板工具的应用；灵活运用各样板工具进行样板设计、绘制。
重点：西服裙样板绘制教学场地：多媒体教室教学方法：讲授法结合演示、观摩法教学过程：引入：西服裙又名直裙，裙身平直、裙上部符合人体腰臀的曲线形状。
外形上，腰部紧窄贴身，臀部微宽，外形线条优美流畅。
一、所绘样板规格尺寸：1、号/型：165/68Y1（M）2、成品规格：（单位：cm）裙长：60 腰臀高：腰围：68 臀围：96 腰头宽：二、西服裙样板绘制：（运用多媒体教学，按步骤逐步示范操作）1、基础辅助线2、侧缝线3、裙衩4、腰线5、腰头6、放缝小结：在绘制样板时，学会根据任务去选用合适的样板工具完成。
第十二课时（29~30）实训课题：西服裙样板绘制实训内容：西服裙样板绘制实训目的：1、通过西服裙样板绘制掌握样板工具的应用；2、灵活运用各样板工具进行样板设计、绘制。
