机械原理课程设计题目汇编
机械原理课程设计方案书设计方案书题目
题目1 巧克力糖包装机设计题目设计巧克力糖自动包装机。
包装对象为圆台状巧克力糖（图6），包装材料为厚0.008mm 的金色铝箔纸。
包装后外形应美观挺拔，铝箔纸无明显损伤、撕裂和褶皱（图7）。
包装工艺方案为：纸坯型式采用卷筒纸，纸片水平放置，间歇剪切式供纸（图8）。
包装工艺动作为：1.将64mm×64mm铝箔纸覆盖在巧克力糖ф17mm小端正上方；2.使铝箔纸沿糖块锥面强迫成形；3.将余下的铝箔纸分半，先后向ф24mm大端面上褶去，迫使包装纸紧贴巧克力糖。
表9 设计数据表1.要求设计糖果包装机的间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构。
2.整台机器外形尺寸（宽×高）不超过800mm×1000mm。
3.锥面成形机构不论采用平面连杆机构、凸轮机构或者其他常用机构，要求成形动作尽量等速，起动与停顿时冲击小。
设计任务1）按工艺动作要求拟定运动循环图。
2）进行间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构选型，实现上述动作要求，并将各机构按照一定的组合方式组合起来；3）机械运动方案的评定和选择。
4）按选定的电动机和执行机构运动参数拟定机械传动方案。
5）画出机械运动方案简图。
6）对传动机构和执行机构进行运动尺寸计算。
7）编写设计计算说明书（课程设计专用稿纸）。
8）在三号图纸上完成机械运动简图。
9）准备答辩。
设计提示1. 剪纸与供纸动作连续完成。
2.铝箔纸锥面成形机构一般可采用凸轮机构、平面连杆机构等。
3.实现褶纸动作的机构有多种选择：包括凸轮机构、摩擦滚轮机构等。
4.巧克力糖果的送推料机构可采用平面连杆机构、凸轮机构。
5.各个动作应有严格的时间顺序关系。
题目02：自动打印机设计方案与分析1、工作原理及工艺动作过程对于包装好的纸盒上，为了商品某种需要而打印一种记号。
它的动作主要有三个:送料到达打印工位。
然后打印记号。
最后将产品输出。
机械课程设计题目汇总

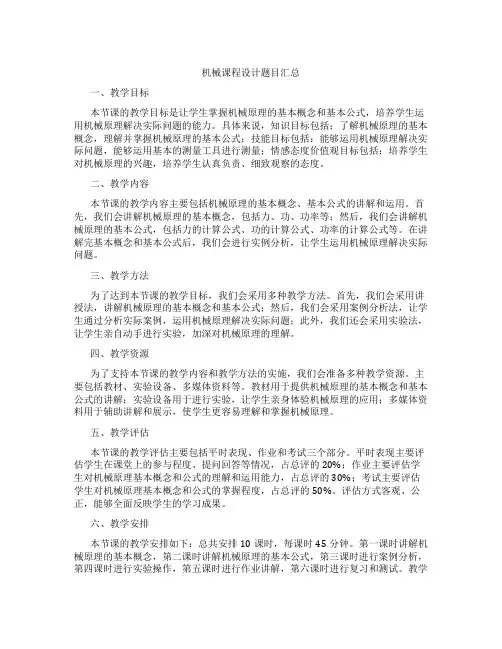

机械课程设计题目汇总一、教学目标本节课的教学目标是让学生掌握机械原理的基本概念和基本公式，培养学生运用机械原理解决实际问题的能力。
具体来说，知识目标包括：了解机械原理的基本概念，理解并掌握机械原理的基本公式；技能目标包括：能够运用机械原理解决实际问题，能够运用基本的测量工具进行测量；情感态度价值观目标包括：培养学生对机械原理的兴趣，培养学生认真负责、细致观察的态度。
二、教学内容本节课的教学内容主要包括机械原理的基本概念、基本公式的讲解和运用。
首先，我们会讲解机械原理的基本概念，包括力、功、功率等；然后，我们会讲解机械原理的基本公式，包括力的计算公式、功的计算公式、功率的计算公式等。
在讲解完基本概念和基本公式后，我们会进行实例分析，让学生运用机械原理解决实际问题。
三、教学方法为了达到本节课的教学目标，我们会采用多种教学方法。
首先，我们会采用讲授法，讲解机械原理的基本概念和基本公式；然后，我们会采用案例分析法，让学生通过分析实际案例，运用机械原理解决实际问题；此外，我们还会采用实验法，让学生亲自动手进行实验，加深对机械原理的理解。
四、教学资源为了支持本节课的教学内容和教学方法的实施，我们会准备多种教学资源。
主要包括教材、实验设备、多媒体资料等。
教材用于提供机械原理的基本概念和基本公式的讲解；实验设备用于进行实验，让学生亲身体验机械原理的应用；多媒体资料用于辅助讲解和展示，使学生更容易理解和掌握机械原理。
五、教学评估本节课的教学评估主要包括平时表现、作业和考试三个部分。
平时表现主要评估学生在课堂上的参与程度、提问回答等情况，占总评的20%；作业主要评估学生对机械原理基本概念和公式的理解和运用能力，占总评的30%；考试主要评估学生对机械原理基本概念和公式的掌握程度，占总评的50%。
评估方式客观、公正，能够全面反映学生的学习成果。
六、教学安排本节课的教学安排如下：总共安排10课时，每课时45分钟。
第一课时讲解机械原理的基本概念，第二课时讲解机械原理的基本公式，第三课时进行案例分析，第四课时进行实验操作，第五课时进行作业讲解，第六课时进行复习和测试。
机械原理课程设计题目综合

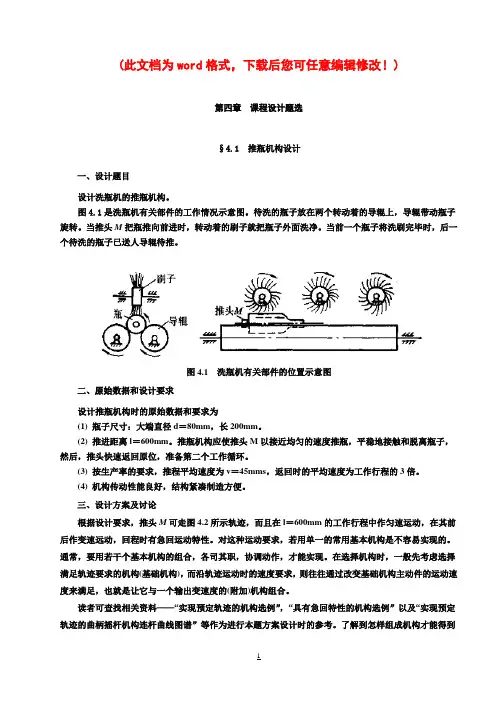

(此文档为word格式，下载后您可任意编辑修改！)第四章课程设计题选§4.1 推瓶机构设计一、设计题目设计洗瓶机的推瓶机构。
图4.1是洗瓶机有关部件的工作情况示意图。
待洗的瓶子放在两个转动着的导辊上，导辊带动瓶子旋转。
当推头M把瓶推向前进时，转动着的刷子就把瓶子外面洗净。
当前一个瓶子将洗刷完毕时，后一个待洗的瓶子已送人导辊待推。
图4.1 洗瓶机有关部件的位置示意图二、原始数据和设计要求设计推瓶机构时的原始数据和要求为(1) 瓶子尺寸：大端直径d＝80mm，长200mm。
(2) 推进距离l＝600mm。
推瓶机构应使推头M以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后，推头快速返回原位，准备第二个工作循环。
(3) 按生产率的要求，推程平均速度为v＝45mms，返回时的平均速度为工作行程的3倍。
(4) 机构传动性能良好，结构紧凑制造方便。
三、设计方案及讨论根据设计要求，推头M可走图4.2所示轨迹，而且在l＝600mm的工作行程中作匀速运动，在其前后作变速远动，回程时有急回运动特性。
对这种运动要求，若用单一的常用基本机构是不容易实现的。
通常，要用若干个基本机构的组合，各司其职，协调动作，才能实现。
在选择机构时，一般先考虑选择满足轨迹要求的机构(基础机构)，而沿轨迹运动时的速度要求，则往往通过改变基础机构主动件的运动速度来满足，也就是让它与一个输出变速度的(附加)机构组合。
读者可查找相关资料——“实现预定轨迹的机构选例”，“具有急回特性的机构选例”以及“实现预定轨迹的曲柄摇杆机构连杆曲线图谱”等作为进行本题方案设计时的参考。
了解到怎样组成机构才能得到所需的轨迹和急回运动特性(如机构中作平面运动的构件上的点才可能产生一定的轨迹；又如，要使机构具有急回运动特性，就必须使作匀速运动的主动件在工作行程和空回行程中的转角大小不同)，以期对新的构思有所启迪。
实现本题要求的机构方案可以有很多，可用多种机构组合来实现。
机械原理课程设计题目
1.题目：自动打印机2. 工作原理及工艺动作过程对于包装好的纸盒上，为了商品某种需要而打印一种记号。
它的动作主要有三个：送料到达打印工位；然后打印记号；最后将产品输出。
3. 原始数据及设计要求1）纸盒尺寸: 长100～150mm、宽70～100mm、高30～50mm；2）自动打印机的生产率: 80次／min；3）驱动电机：Y90S-4，功率N=1.1Kw ，转速n=1400r/min。
4. 设计任务a)执行机构选型与设计：构思出至少3种运动方案，并在说明书中画出运动方案草图，经对所有运动方案进行分析比较后，选择其中你认为比较好的方案进行详细设计，该机构最好具有急回运动特性。
b)对选择的方案画出机构运动循环图c)传动系统的设计d)对选择的方案进行尺寸设计e)用ADAMS或SOLIDWORKS软件对机构进行运动仿真f)用ADAMS或SOLIDWORKS软件对机构进行运动学分析，并画出输出机构的位移、速度、和加速度线图。
在2号图纸上画出最终方案的机构运动简图。
1、设计题目：自动链条编结机2、工作原理及工艺动作过程自动链条编结机是用来制造自行车链条式车锁。
链条由一串链节编结而成，每个链节又被加工成扭曲立体形，使外形美观。
它的主要工艺动作：1）自动送料。
将成盘的直径为2.3-2.5mm的钢丝先进行校直，然后形成螺旋形状。
2）切断并压平。
每次送料停止后，剪下一圈螺旋状的钢丝，并将其平整为平的环形；3）链节扭曲。
在环形钢丝两头夹住，使一夹头旋转45o，将链节扭曲成立体环形，完成一个链节的成型。
4）自动联结。
将螺旋料送进，使穿入成形链节，即既实现送料、又完成联结。
如此循环下去就形成车锁链条。
3、原始数据及设计要求1）每分钟能生产34～45个链节。
2）钢丝材料为低碳钢，直径为2.3-2.5mm，每个链节所用的钢丝长度为35mm，扭曲角度为45o。
3）链条可以承受1200～1800N的拉力。
4、设计方案提示1）校直后钢丝自动间歇送料并绕成螺旋形状，采用间歇运动机构另加绕螺旋钢丝机构。
(全)机械原理课程设计题目
题目2：机械系统运动方案设计1、工作原理及工艺动作过程一机械系统的输入构件１在转动副Ａ中做等速回转，转速n1 =60 r/min 。
执行构件绕转动副Ｎ摆动，要求执行构件在15秒内自位置Ⅰ经位置Ⅱ摆至位置Ⅲ；停顿15秒；接着在10秒内由位置Ⅲ摆回至位置Ⅰ；然后停顿20秒。
已知执行构件摆角Ψ＝120°，且摆动时的运动规律不限。
根据实际工况条件，各固定铰链点（包括可选用的铰链点）之间的相对位置关系如附图1所示，执行构件上的生产阻力曲线如附图2 所示，试设计这一机械系统运动方案。
设计时要求该机械系统的运动链尽可能短，并且结构紧凑。
图1 各固定铰链点之间的相对位置，图2 执行构件上的生产阻力曲线2、课程设计任务及要求根据设计题目中的运动要求，进行该机械系统的总体运动方案设计。
即按照机械的用途、功能及工况条件等提出的要求和系统中构件的运动位置要求等进行机构的选型、尺度综合及主要参数优选等，从而绘出该机械系统的总体运动方案的机械运动简图，并对系统中某些机构进行分析与设计。
在设计中要求积极主动查找、收集和钻研有关参考资料，并灵活应用所学知识，积极构思、发挥聪明才智与创新精神，设计出至少两种以上机械系统传动方案，进行分析比较后，选择出较佳方案。
题目3：蜂窝煤成型机1、工作原理及工艺动作过程冲压式蜂窝煤成型机是我国城镇蜂窝煤（通常又称煤饼，在圆柱形饼状煤中冲出若干通孔）生产厂的主要生产设备，它将煤粉加入转盘上的模筒内，经冲头冲压成蜂窝煤。
为了实现蜂窝煤冲压成型，冲压式蜂窝煤成型机必须完成以下几个动作：1）煤粉加料；2）.3）冲头将蜂窝煤压制成型；4）清除冲头和出煤盘的积屑的扫屑运动；5）将在模筒内的冲压后的蜂窝煤脱模；6）将冲压成型的蜂窝煤输送装箱。
2、原始数据及设计要求1）蜂窝煤成型机的生产能力：30次/min；2）驱动电机：Y180L－8、功率N＝11 kW、转速n＝730 r/min；3）冲压成型时的生产阻力达到50000N；【4）为改善蜂窝煤成型机的质量，希望在冲压后有一短暂的保压时间；5）由于冲头要产生较大压力，希望冲压机构具有增力功能，以增大有效力作用，减小原动机的功率。
机械原理专业课程设计题目汇编

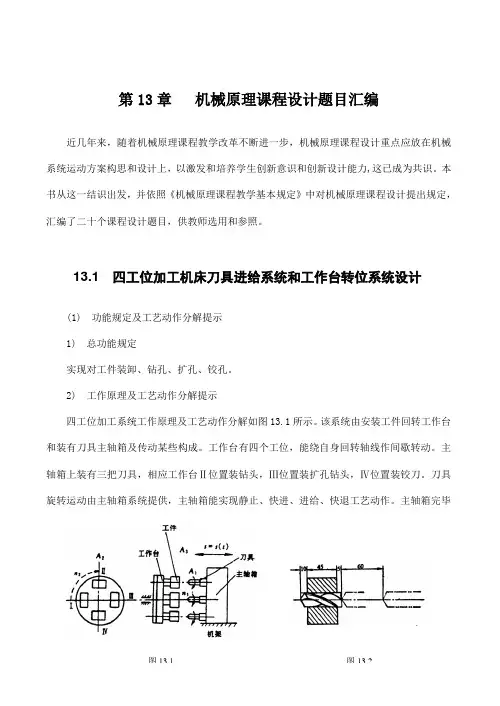

第13章机械原理课程设计题目汇编近几年来，随着机械原理课程教学改革不断进一步，机械原理课程设计重点应放在机械系统运动方案构思和设计上，以激发和培养学生创新意识和创新设计能力,这已成为共识。
本书从这一结识出发，并依照《机械原理课程教学基本规定》中对机械原理课程设计提出规定，汇编了二十个课程设计题目，供教师选用和参照。
13.1 四工位加工机床刀具进给系统和工作台转位系统设计(1) 功能规定及工艺动作分解提示1) 总功能规定实现对工件装卸、钻孔、扩孔、铰孔。
2) 工作原理及工艺动作分解提示四工位加工系统工作原理及工艺动作分解如图13.1所示。
该系统由安装工件回转工作台和装有刀具主轴箱及传动某些构成。
工作台有四个工位，能绕自身回转轴线作间歇转动。
主轴箱上装有三把刀具，相应工作台Ⅱ位置装钻头，Ⅲ位置装扩孔钻头，Ⅳ位置装铰刀。
刀具旋转运动由主轴箱系统提供，主轴箱能实现静止、快进、进给、快退工艺动作。
主轴箱完毕图13.1 图13.2一次静止、快进、进给、快退循环运动，在四个工位上分别完毕相应装卸、钻孔、扩孔、铰孔工作，在刀具退出工件期间，工作台完毕一次回转90度转动。
依次循环四次，一种工件就完毕了装、钻、扩、铰、卸等工序。
(2) 原始数据和设计规定1) 刀具顶端离开工件表面65mm开始动作(图13.2)，迅速移动60mm距工件5mm时匀速送进60mm，然后迅速返回，回程和工作行程平均速比(行程速度变化系数)K＝2。
2) 刀具匀速进给速度为2mm/s；工件装卸时间不超过10s。
3) 生产率为每小时约74件。
(3) 运动方案构思提示1) 工作台间歇转动可采用槽轮机构、不完全齿轮机构，曲柄摇杆棘轮机构、蜗杆凸轮间歇机构、圆柱凸轮间歇机构等。
2) 主轴箱移动可采用移动推杆圆柱凸轮机构、移动推杆盘形凸轮机构、摆动推杆盘形凸轮与摇杆滑块机构、曲柄滑块机构、带滑块六杆机构等。
3) 传动某些二级减速可采用带、链、蜗杆、齿轮、行星和摆线针轮传动等。
(吕俊)机械原理课程设计题目汇编
(吕俊)机械原理课程设计题目汇编1000字
1. 设计一个可折叠的家具，需要结合机械原理实现连接和变形。
2. 设计一个滑动门，需要结合轮廓轮和齿轮原理实现轻松开关。
3. 设计一个椅子，需要结合框架和杠杆原理实现可调节高度和角度。
4. 设计一个模型汽车，需要结合传动系统和齿轮原理实现可行进和
制动。
5. 设计一个风力发电机，需要结合齿轮传动和转子设计实现高效转
动并产生电能。
6. 设计一个手动剪切机，需要结合楔形原理和杠杆原理实现轻松剪
切材料。
7. 设计一个针灸按摩器，需要结合摩擦原理和滚轮传动实现按摩功能。
8. 设计一个可变焦望远镜，需要结合凸透镜和缸形齿轮原理实现焦
距调节和清晰放大功能。
9. 设计一个自动售货机，需要结合电机传动和计数器实现自动出货
和清点库存。
10. 设计一个自动插拔USB接口，需要结合滑块和弹簧设计实现方
便插拔和稳定连接。
机械课程设计题目
机械课程设计题目机械原理课程设计题目汇编1、OLAY香皂商标自动压印机1. 1 设计题目OLAY香皂商标自动压印机OLAY香皂商标自动压印机（以下简称自动压印机），工作情况如图1-1所示，生产好的香皂经流水线进入传送机构上，有传送机构带着瓶子直线运动，输送到打印机构的下面，这时候输送机构暂时停歇而打印机在上面打一个OLAY字样，然后输送机构又进入运动阶段，把生产好的香皂进入另一生产线---包装阶段，另外一块香皂又进入待加工阶段。
1.2设计要求（1）香皂的尺寸应是: 长度：95---105mm, 宽度：65---75mm, 高度：25---35mm, 重量: 5---10N.（2）压印的冲头E相连的连杆Le=400mm,冲压力度增大 .（3）生产要求推程的平均速度v=1m/s,返程时的速度为工作行程时的2倍.（4）机构的传动性能好,结构紧凑,制造方便.（5）推头E的轨迹应该是直线运动.见图2---1输送机构运动是间歇运动.见图2---1 （6）在组合机构时,其中有一个急回运动的基本机构.尺寸综合时最小传动角Rmin <=2001.3 相关说明对于生产好的香皂，为了明示其产品名称，需要在上面压印一种商标，作为此种产品与其他产品的区别。
它主要的动作有三个：送料到打印工位，打印记号，产品输出。
有压印过程可知，此组合机构应包含三个分机构。
第一：水平运动的传送机构。
第二：上下运动的执行机构。
第三：对方向要求不太严格的一般传动机构。
当然这些过程之前有个必不可少的机构：原动力机构。
针对各机构尽心分别设计，然后组合机构，选出最佳搭配机构。
2、盒子打印记号器一、设计题目对于包装好的纸盒上，为了商品的某种需要而打印一种记号。
它的动作主要有三个：（1）送料到打印工位；（2）打印记号；（3）将产品输出。
二、设计要求1.基本参数表1 基本参数生产率（次/min） 60 70 80纸盒长度（mm） 100—150 150—200 120—1802.纸盒宽：70—100（mm），纸盒高：30—50（mm）；3.产品重量：5—10 N ；4.要求机构的结构简单紧凑、运动灵活可靠、易于加工制造。
机械原理课程设计题目
4.蜗轮蜗杆传动中的润滑和冷却问题，以及提高传动效率的措施。
4、教学内容
本节课程将重点强化以下教学内容：
1.齿轮传动系统中的齿轮强度计算，包括接触强度和弯曲强度的校核；
2.带传动中的动态分析，探讨带传动的振动和噪声控制方法；
3.链传动中的链条寿命评估，以及提高链条使用寿命的措施；
2.带传动中传动带的类型选择、弹性滑动和打滑的计算；
3.链传动中链条节距和链轮齿数的匹配，以及链条张紧装置的设计；
4.蜗轮蜗杆传动中蜗杆直径和螺旋角的确定，以及传动效率的分容：
1.齿轮传动中的齿轮啮合原理，探讨无侧隙齿轮传动的设计方法；
2.带传动中传动带的张力计算，以及带轮的结构设计；
机械原理课程设计题目
一、教学内容
本节课选自《机械原理》第五章“机械传动原理及其设计”，围绕以下课程设计题目展开：
1.齿轮传动的设计原理与计算方法；
2.带传动的工作原理及主要参数的确定；
3.链传动的设计与应用；
4.蜗轮蜗杆传动的设计计算。
2、教学内容
本节课程将深入探讨以下教学内容：
1.齿轮传动中齿轮齿数的选取、模数和压力角的确定；
4.蜗轮蜗杆传动中的误差分析和补偿方法，以及传动系统的整体优化设计。
5、教学内容
本节课将深化以下教学内容：
1.齿轮传动中齿轮修形技术的应用，以及修形对传动性能的影响；
2.带传动中带轮的材料选择和热处理工艺对传动性能的影响；
3.链传动中链条的维护与保养方法，以及故障诊断与排除技巧；
4.蜗轮蜗杆传动中蜗杆副的安装与调整，以及传动系统的动态平衡分析。
机械原理课程设计设计题目
题目1 巧克力糖包装机设计题目设计巧克力糖自动包装机。
包装对象为圆台状巧克力糖（图6），包装材料为厚0.008mm 的金色铝箔纸。
包装后外形应美观挺拔，铝箔纸无明显损伤、撕裂和褶皱（图7）。
包装工艺方案为：纸坯型式采用卷筒纸，纸片水平放置，间歇剪切式供纸（图8）。
包装工艺动作为：1.将64mm×64mm铝箔纸覆盖在巧克力糖ф17mm小端正上方；2.使铝箔纸沿糖块锥面强迫成形；3.将余下的铝箔纸分半，先后向ф24mm大端面上褶去，迫使包装纸紧贴巧克力糖。
表9 设计数据表1.要求设计糖果包装机的间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构。
2.整台机器外形尺寸（宽×高）不超过800mm×1000mm。
3.锥面成形机构不论采用平面连杆机构、凸轮机构或者其他常用机构，要求成形动作尽量等速，起动与停顿时冲击小。
设计任务1）按工艺动作要求拟定运动循环图。
2）进行间歇剪切供纸机构、铝箔纸锥面成形机构、褶纸机构以及巧克力糖果的送推料机构选型，实现上述动作要求，并将各机构按照一定的组合方式组合起来；3）机械运动方案的评定和选择。
4）按选定的电动机和执行机构运动参数拟定机械传动方案。
5）画出机械运动方案简图。
6）对传动机构和执行机构进行运动尺寸计算。
7）编写设计计算说明书（课程设计专用稿纸）。
8）在三号图纸上完成机械运动简图。
9）准备答辩。
设计提示1. 剪纸与供纸动作连续完成。
2.铝箔纸锥面成形机构一般可采用凸轮机构、平面连杆机构等。
3.实现褶纸动作的机构有多种选择：包括凸轮机构、摩擦滚轮机构等。
4.巧克力糖果的送推料机构可采用平面连杆机构、凸轮机构。
5.各个动作应有严格的时间顺序关系。
题目02：自动打印机设计方案与分析1、工作原理及工艺动作过程对于包装好的纸盒上，为了商品某种需要而打印一种记号。
它的动作主要有三个:送料到达打印工位;然后打印记号;最后将产品输出。
机械设计机械原理课程设计题目
设计题目1：手动圆柱螺旋弹簧缠绕机设计机构简图：导轨技术要求：弹簧螺距通过调整挂轮传动比可变，钢丝应拉紧，弹簧直径可变，最大长度Lmax为300mm。
主要参数：弹黄中径D2：mm钢丝直径d：mm弹簧螺距p ：mm设计要求：1)拟定机构系统总体运动方案,画出系统运动方案简图，完成论证报告。
2)完成传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。
3)设计主要构件和零件，完成1张构件图和3张零件工作图。
4)编写设计说明书。
完成日期：年月日指导教师设计题目2：稳速器的设计工作简图：41－输出轴２－机体３－主输入轴４－辅输入轴技术要求：输出轴转速稳定，主轴速度波动由辅轴调节。
主要参数：输出轴转速n2 r/min主轴转速范围n1±r/min输出轴功率P kw设计要求：1)拟定机构系统总体运动方案,画出系统运动方案简图，完成论证报告。
2)完成传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。
3)设计主要构件和零件，完成1张构件图和3张零件工作图。
4)编写设计说明书。
完成日期：年月日指导教师设计题目3：自动钢板卷花机设计工作简图：技术要求：卷花轴转φ1角后，内限位板与卷花轴共同转φ2角,外限位板可限位和退出,并有退料装置。
限位板直径D ：400mm ，主要参数：卷花轴转角φ1：3600 内限位板转角φ2：1800 钢板宽和厚：30×3 生产率：电机功率P ：1.1kw设计要求：1)拟定机构系统总体运动方案,画出系统运动方案简图，完成论证报告。
2)完成传动系统或执行系统的结构设计，画出传动系统或执行系统的装配图。
3)设计主要构件和零件，完成1张构件图和3张零件工作图。
4)编写设计说明书。
完成日期： 年 月 日 指导教师12 3 41－卷花轴 ２－模板 ３－钢板花 ４－内限位板设计题目4：自动钢板折边机设计工作简图：技术要求：钢板定位后，压板下压钢板到工作台凹槽中折弯一次。
《机械原理课程设计》设计题
设计题编号:01设计题目:牛头刨床（1)机器功能和设计要求该机器主要用于零件的平面加工。
机器须完成的动作为：刨刀的往复运动和工件的进给运动。
要求刨刀切削速度较均匀,且有急回特性。
（2)基本数据主转转速60r/min,工件最大加工长度ｌ≤45０ｍｍ,加工面距地面高度ｈ=８00ｍm，行程速比系数K =１．5，许用压力角[α] =１５°，切削进给量S在0.1～0.5ｍm范围内可调。
设计题编号:02 设计题目：圆盘(平板）印刷（1)机器的功能和设计要求该机器的功能是在小型铜锌板上刷上油墨，通过铜锌板与白纸相互粘合而完成印刷工艺。
须完成的动作为：纸张输送、油辊上添加油墨、铜锌板上刷墨、白纸与刷墨后的铜锌板粘合印刷、取出印刷品。
（２）基本数据印刷能力：24次／min、印头的固定支承距地面高度500ｍm,印头摆角5０°、印头最大高度280mｍ。
设计题编号：0３设计题目:电阻压帽自动机(1）机器的功能和设计要求该机器的功能是将电阻帽分左、右两端压合在电阻坯上。
须完成的动作为：送电阻坯、电阻坯的定位和夹紧、左、右电阻帽的送料、压帽、产品送出。
(2）基本数据生产能力:3０个/miｎ、电阻坯直径d ＝3mm，长度l ＝7mm。
设计题编号：04 设计题目：半自动钻床(1）机器的功能和设计要求该机器的功能是加工件自动送到钻床工位,定位机构使被加工件可靠定位，完成钻孔加工后，自动送出工件。
须完成的动作为:送料、定位、钻孔加工、零件输出。
(２)基本数据该机器的加工零件如图1所示。
图1半自动钻床设计数据参看下表１。
表1 半自动钻床设计数据方案号进料机构工作行程／ｍm定位机构工作行程/mm动力头工作行程/mm电动机转速/（r/miｎ）工作节拍/（件/miｎ）A4０30１５14５0１Ｂ３５25２014402Ｃ302０1０9601设计题编号：05 设计题目：纸板压痕机（1)机械的功能和设计要求该机器的功能是将裁切好的纸板，在折叠式纸箱的拆缝压出痕迹。
1机械原理课程设计参考题目
机械原理课程设计参考题目1、医用棉签卷棉机2、设计洗瓶机的推瓶机构3、轧辊机的轧辊机构设计4、书本打包机设计5、制钉机构的设计6、四工位专用机床7、平压印刷机机构设计8、冲压式蜂窝煤成型机设计9、专用精压机设计10、冲压机构及送料机构设计11、平台印刷机主传动机构设计12、织机开口机构设计13、半自动平压模切机机构设计14、凸轮连杆齿轮机构15、轧钢生产线飞剪机设计16、精压机冲压及送料系统设计机械原理课程设计大纲课程类别：必修学时：20课程性质：集中实践教学学分：1适用专业：机械设计制造及其自动化开课教研室：机械设计教研室一、基本目的与任务机械原理课程设计是工科院校学生在大学期间利用已学过的知识第一次比较全面的、具有实际内容和意义的课程设计，也是机械原理课程的一个重要的实践教学环节。
机械原理课程设计是将知识转化为能力的桥梁，其主要目的是进一步巩固和加深学生所学的理论知识，并将其系统化；培养学生综合运用所学知识独立解决实际问题的能力和初步培养学生进行创新设计的能力；使学生初步掌握机械运动方案设计，并在机构分析与综合方面受到一次比较全面的训练。
二、教学基本内容通过对某种简单机器（它的工艺动作过程比较简单）的分析，进行机械运动简图的设计，其中包括机器动能分析、工艺动作过程确定、执行机构的选择、机械运动方案的评定、机构尺度综合等。
具体内容包括：按照给定的机械总功能要求，分解成子功能进行机构的选型和组合;设计该机械系统的几种运动方案，对各运动方案进行对比和选择；对选定方案中的机构——连杆机构、凸轮机构、齿轮机构、其他常用机构及组合机构进行分析和设计；制定机构运动循环图；画出机构运动简图。
每个学生应完成的设计工作量：1、机械运动简图一张（A1图纸）2、零件工作图一至两张（A3或A2图纸）3、设计说明书一份三、教学要求1、机械总功能的分解根据所要设计的机械总功能要求，选定机械的工作原理并进行功能分解。
2、绘制机械运动循环图按机械的工作原理、执行构件的运动协调配合要求，绘制机械运动循环图，作为选择执行形式和拟定机械运动方案的依据。
机械原理课程设计题目
一、半自动钻床一、设计题目及原始数据设计加工所示工件ф12mm孔的半自动钻床。
进刀机构负责动力头的升降，送料机构将被加工工件推入加工位置，并由定位机构使被加工工件可靠固定。
半自动钻床设计数据参看下表。
半自动钻床凸轮设计数据表二、设计方案提示1.钻头由动力头驱动，设计者只需考虑动力头的进刀（升降）运动。
2. 除动力头升降机构外，还需要设计送料机构、定位机构。
各机构运动循环要求见下表。
机构运动循环要求表3. 可采用凸轮轴的方法分配协调各机构运动。
三、设计任务1.半自动钻床至少包括凸轮机构、齿轮机构在内的三种机构；2.设计传动系统并确定其传动比分配，并在图纸上画出传动系统图；3. 图纸上画出半自动钻床的机构运动方案简图和运动循环图；4.凸轮机构的设计计算。
按各凸轮机构的工作要求，自选从动件的运动规律，确定基圆半径，校核最大压力角与最小曲率半径，画出从动件运动规律线图及凸轮廓线图；5.设计计算其他机构；6.编写设计计算说明书；位2该机采用电动机驱动，传动方式为机械传动。
技术参数见下表。
旋转型灌装机技术参数表二、设计方案提示1.采用灌瓶泵灌装流体，泵固定在某工位的上方。
2.采用软木塞或金属冠盖封口，它们可由气泵吸附在压盖机构上，由压盖机构压入（或通过压盖模将瓶盖紧固在）瓶口。
设计者只需设计作直线往复运动的压盖机构。
压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。
3.此外，需要设计间歇传动机构，以实现工作转台间歇传动。
为保证停歇可靠，还应有定位（锁紧）机构。
间歇机构可采用槽轮机构、不完全齿轮机构等。
定位（锁紧）机构可采用凸轮机构等。
三、设计任务1.旋转型灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构；2.设计传动系统并确定其传动比分配，并在图纸上画出传动系统图；3.图纸上画出旋转型灌装机的运动方案简图，并用运动循环图分配各机构运动节拍；4确定连杆机构各个杆件尺寸，进行速度、加速度分析，绘出运动线图5.凸轮机构的设计计算。
机械原理课程设计题目
机械原理课程设计题目一、设计题目。
设计一个简易的手摇发电机，利用人体的手摇动力转换成电能输出，用于给手机充电。
二、设计要求。
1. 手摇发电机的外形尺寸应小巧轻便，方便携带和使用。
2. 发电机输出的电能稳定，能够满足手机充电的需求。
3. 设计应考虑人体力量的转换效率，手摇的动作应尽可能轻松自然。
4. 发电机的结构设计应简单可靠，易于维护和维修。
三、设计思路。
1. 选择合适的发电原理，可以考虑使用电磁感应原理，通过磁场和线圈的相对运动产生感应电流。
2. 设计合理的转换结构，利用手摇动力转换成机械能，再通过发电机将机械能转换成电能输出。
3. 选用适当的材料和零部件，选择轻量、耐用的材料，确保发电机的稳定性和可靠性。
4. 考虑人体工程学，设计手柄的形状和大小，使手摇动作更加舒适，减少人体疲劳。
四、设计方案。
1. 发电原理，采用电磁感应原理，通过磁场和线圈的相对运动产生感应电流。
2. 转换结构，设计一种简单的转换结构，将手摇动力转换成旋转机械能，再通过发电机转换成电能输出。
3. 材料和零部件，选择轻巧耐用的材料，如铝合金和塑料，选用优质的发电机零部件，确保发电机的稳定性和可靠性。
4. 人体工程学，设计符合人体工程学的手柄形状和大小，使手摇动作更加舒适，减少人体疲劳。
五、设计实施。
1. 制作手摇发电机的零部件，包括手柄、转换结构和发电机等零部件的加工和装配。
2. 调试和测试，对手摇发电机进行调试和测试，确保发电效果和稳定性。
3. 优化改进，根据测试结果对设计进行优化改进，提高发电机的效率和稳定性。
4. 生产制造，进行手摇发电机的批量生产制造，确保产品质量和性能稳定。
六、设计效果。
1. 手摇发电机结构简单，外形小巧轻便，方便携带和使用。
2. 发电效果稳定，能够满足手机充电的需求，充电速度快。
3. 手摇动作轻松自然，减少人体疲劳，提高使用舒适度。
4. 发电机稳定性和可靠性高，易于维护和维修。
七、设计总结。
通过本次手摇发电机的设计，充分考虑了发电原理、转换结构、材料和零部件选择、人体工程学等因素，最终设计出了一个简单实用、稳定可靠的手摇发电机。
机械原理课程设计+例题实例【范本模板】
《机械原理》课程设计计算说明书设计题目:健身球检验分类机院校:专业：班级:设计者：学号：指导老师:日期:目录设计任务书············································设计方案说明··········································一、设计要求··········································二、方案确定··········································三、功能分解··········································四、选用机构··········································五、机构组合设计······································六、运动协调设计······································七、圆柱直齿轮设计····································八、方案评价··········································参考文献···············································设计小结···············································方案设计说明一。
机械原理课程设计题目-13
机械原理课程设计题目（一）牛头刨床设计一、工作原理牛头刨床是一种用于平面切削加工的机床，如图a）所示。
电动机经过皮带和齿轮传动，带动曲柄2和固结在其上的凸轮8。
刨床工作时，由导杆机构2－3－4－5－6带动刨头6和刨刀7作往复运动。
刨头左行时，刨刀不切削，称为空回行程，此时要求速度较高，以提高生产率。
为此刨床采用有急回运动的导杆机构。
刨刀每切削完一次，利用空回行程的时间，凸轮8通过四杆机构1－9－10－11与棘轮带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。
刨头在工作过程中，受到很大的切削阻力（在切削的前后各有一段0.05H的空刀距离，见图b），而空回行程中则没有切削阻力。
因此刨头在整个运动循环中，受力变化是很大的，这就影响了主轴的匀速转动，故需安装飞轮来减小主轴的速度波动，以提高切削质量和减少电动机容量。
(a) (b)d）图1二、设计数据见表1和表2表2表3三、设计内容及要求1、运动方案设计。
根据牛头刨床的工作原理，拟定2～3个其他形式的执行机构，画出机构简图及机器运动循环图，并简单介绍其传动特点。
2、确定执行机构的运动尺寸。
根据表一对应组的数据，用图解法确定连杆机构的尺寸，并将设计结果和步骤写在设计说明书中。
注意：为使整个过程最大压力角最小，刨头导路x x -位于导杆端点B 所作圆弧高的平分线上(见图d)。
3、进行导杆机构的运动分析。
根据表一对应组的数据，每人做曲柄对应的2个位置（如图2中1，2，3，……，12各对应位置）的速度和加速度分析，要求用图解法画出速度多边形，列出矢量方程，求出刨头6的速度、加速度，将过程详细地写在说明书中。
4、对导杆机构进行动态静力分析。
根据表二对应组的数据，每人确定机构对应位置的各运动副反力及应加于曲柄上的平衡力矩。
注意：所有作图部分画在同一张纸上（3号图纸）。
图纸上不要有计算说明。
如果所给数据不方便作图可稍微改动数据，但各组数据应该一致，并列出改动值。
机械原理课程设计参考题目
第16章课程设计题目及要求16.1膏体自动灌装机设计16.2自动制钉机设计16.3自动洗瓶机设计16.4电动机转子嵌绝缘纸机设计16.5蜂窝煤成型机设计16.6糕点自动切片机设计16.7汽车风窗刮水器设计16.8书本打包机设计16.9三面切书自动机设计16.10巧克力糖自动包装机设计16.11肥皂压花机设计16.12螺钉头冷镦机设计16.13精压机冲压及送料机构系统设计16.14棉签卷棉机设计16.15步进输送机设计16.16自动喂料搅拌机设计第3章机械原理课程设计题目及设计指导3.1 圆盘型自动包本机进本系统3.2 圆盘型自动包本机的封面输送系统3.3 圆盘型自动包本机包封系统3.4 自动锁线机挡书、出书系统3.5 平版印刷机气动式给纸机纸张的分离、递送系统3.6 半自动骑马订书机3.7 三面切书机送书、切书系统3.8 书本打包机3.9 片剂胶囊包装机3.10 颗粒包装机3.11 制钵机3.12 水稻插秧机3.13 蔬菜切片机3.14 活塞式油泵凸轮机构3.15 牛头刨床主体机构第6章机械原理课程设计题目与指导6.1 自选题目6.2 平台印刷机6.3 平压印刷机6.4 半自动平压模切机6.5 工件自动传送机6.6 工件步进输送机6.7 牛头刨床6.8 插床6.9 书本打包机6.10 旋转型灌装机6.11 抓取传递机构设计*6.12 纸袋包装机工作台转位机构设计第8章课程设计题选8.1 洗瓶机设计8.2 轧辊机设计8.3 剪板机设计8.4 半自动平压模切机设计8.5 四工位专用机床设计8.6 医用棉签卷棉机设计8.7 专用精压机设计8.8 步进输送机设计8.9 平台印刷机设计8.10 书本打包机设计8.11 健身球检验分类机8.12 半自动钻床8.13 压片成型机8.14 巧克力糖包装机8.15 垫圈内径检测装置8.16 台式电风扇摇头装置8.17 平尺刻线机设计8.18 糕点切片机设计8.19 剥豆机设计8.20 旋转型灌装机8.21 自动打印机设计8.22 电机转子嵌绝缘纸机设计8.23 自动制钉机设计……第十章机械原理课程设计题选题目一：酱类食品灌装机机构及其传动装置的设计题目二：步进式输送机的设计题目三：专用精压机运动简图的设计题目四：四工位专用机床的设计题目五：凉席竹片铣槽机的设计题目六：鞭炮插引机的设计题目七：自动盖章机的设计题目八：半自动钻床的设计题目九：糕点切片机的设计题目十：台式电风扇摇头装置的设计题目十一：压床机械的设计题目十二：自动打印机的设计题目十三：铁板输送机的设计题目十四：平压印刷机的设计题目十五：书本打包机的设计第二部分课程设计类2.1 步进式工件输送机设计2.2 辊道输送机的传动装置设计2.3 物料水平回转机构设计2.4 物料举降及离合机构设计2.5 上料装置主传动设计2.6 曲轴压力机主传动及飞轮设计2.7 电动举高器主传动部件设计2.8 组装式齿轮减速器设计2.9 壁上手动绞车设计2.10 平面刨床2.11 台式车床2.12 卧式印刷机2.13 立式印刷机2.14 饴铬机2.15 多功能蔬菜切片机2.16 多功能蔬菜切丝机2.17 脚踏压盖机2.18 手扳封罐机2.19 片剂胶囊包装机2.20 颗粒包装机2.21 制钵机2.22 水稻抛秧机2.23 水稻插秧机2.24 锁梁自动成形机床扳弯机构设计2.25 锁梁自动成形机床切削机构设计2.26 圆盘型自动包本机的进本机构2.27 圆盘型自动包本机的封面输送机构2.28 自动锁线机出书机构2.29 平版印刷机气动给纸机纸张分离递送机构2.30 自动钢板卷花机设计2.31 小型插齿机插刀系统基本机构运动设计2.32 冲床冲压机构、送料机构及传动系统的设计2.33 棒料校直机执行机构与传动系统设计2.34 电瓷帽坯件制作机执行机构与传动系统设计2.35 飞剪机设计2.36 油田抽油机2.37 牛头刨床传动机构设计及其运动分析2.38 缝纫机导针及紧线机构设计及其运动分析2.39 内燃机机构设计及其运动分析第三部分创新设竞赛类一、浙江大学历年竞赛题目3.1 邮戳机设计3.2 立面自行车存放库3.3 CPM微型手指康复器3.4 多功能护理病床3.5 多功能病人运送车3.6 水上自行车3.7 十字钥匙配制机3.8 爬楼梯车设计3.9 攀爬机械装置3.10 仿生机械创新设计二、浙江省第一届大学生机械设计竞赛题目3.11 月球车设计三、福州大学竞赛题目3.12 无动力空降行走器3.13 球动车四、西安交通大学竞赛题目3.14 日光灯管的装、卸装置设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械原理课程设计题目汇编新疆大学机械设计教研室2009年1、OLAY香皂商标自动压印机1. 1 设计题目OLAY香皂商标自动压印机OLAY香皂商标自动压印机（以下简称自动压印机），工作情况如图1-1所示，生产好的香皂经流水线进入传送机构上，有传送机构带着瓶子直线运动，输送到打印机构的下面，这时候输送机构暂时停歇而打印机在上面打一个OLAY字样，然后输送机构又进入运动阶段，把生产好的香皂进入另一生产线---包装阶段，另外一块香皂又进入待加工阶段。
1.2设计要求（1）香皂的尺寸应是: 长度：95---105mm, 宽度：65---75mm, 高度：25---35mm, 重量: 5---10N.（2）压印的冲头E相连的连杆Le=400mm,冲压力度增大 .（3）生产要求推程的平均速度v=1m/s,返程时的速度为工作行程时的2倍.（4）机构的传动性能好,结构紧凑,制造方便.（5）推头E的轨迹应该是直线运动.见图2---1输送机构运动是间歇运动.见图2---1（6）在组合机构时,其中有一个急回运动的基本机构.尺寸综合时最小传动角Rmin <=200相关说明对于生产好的香皂，为了明示其产品名称，需要在上面压印一种商标，作为此种产品与其他产品的区别。
它主要的动作有三个：送料到打印工位，打印记号，产品输出。
有压印过程可知，此组合机构应包含三个分机构。
第一：水平运动的传送机构。
第二：上下运动的执行机构。
第三：对方向要求不太严格的一般传动机构。
当然这些过程之前有个必不可少的机构：原动力机构。
针对各机构尽心分别设计，然后组合机构，选出最佳搭配机构。
2、盒子打印记号器一、设计题目对于包装好的纸盒上，为了商品的某种需要而打印一种记号。
它的动作主要有三个：（1）送料到打印工位；（2）打印记号；（3）将产品输出。
二、设计要求1.基本参数表1 基本参数生产率（次/min） 607080纸盒长度（mm） 100—150150—200120—1802.纸盒宽：70—100（mm），纸盒高：30—50（mm）；3.产品重量：5—10 N ；4.要求机构的结构简单紧凑、运动灵活可靠、易于加工制造。
三、设计任务1.工艺动作要求拟定运动循环图；2.进行送料夹紧机构、打印机构和输出机构的机构选型；3.机械运动方案的评定和选择；4.按选定的电动机和执行机构运动参数拟定运动方案；5.画出运动方案图；6.对运动机构和执行机构进行运动尺寸计算。
3、洗瓶机构设计一.设计题目设计洗瓶机的推瓶机构洗瓶机有关部件的工作情况如图1 所示，待洗的瓶子放在两个同向转动的导辊上，导辊带动瓶子旋转，当推头M把瓶子推向前进时，转动着的刷子就把瓶子外面洗净了。
当前一个瓶子将洗刷完毕时，后一个待洗的瓶子已送入导辊待推。
图1 洗瓶机工作情况示意图二.设计要求（1）瓶子尺寸：大端直径D=80mm，长l=200mm，小端直径d=25mm。
（2）推瓶机构应使推头M以接近均匀的速度推瓶，推进距离L=600mm，然后推头快速返回原位，准备第二个工作循环。
（3）按生产率的要求，推程平均速度为v=45mm/s，返回的平均速度为工作行程三倍。
（4）机构的传动性能好，结构紧凑，制造方便。
4、推瓶机构一．设计题目对于瓶子的回收在利用，由于回收的瓶子需要把表面的商标及污物清洗干净，所以对于回收的瓶子必须清洗，而且是回收利用的第一步，也是比较关键的一步。
于是就有了各种洗瓶机构，虽然洗瓶机构形形色色，但是综观它们的工作过程，都需要有一个前提部署，那就是把瓶子给推到洗的工作位置。
于是就有了我们需要的推瓶机构。
它的工作行程为推头把瓶子推向前进时，转动的刷子就把瓶子外面洗净了。
当前一个瓶子洗刷完毕是，后一个待洗的瓶子已送如导轮待推。
如图所示：图1 洗瓶侧面图图2 洗瓶正面图二．设计要求：（1）瓶子尺寸为：大端直径d=80mm，长l=200mm ;（2）推瓶机构应为使推头M以接近均匀的速度推瓶，推进距离L=600mm然后推头快速返回原位，准备第二个工作循环；（3）产率要求推程平均速度v=45m/s,返回时的平均速度为工作行程的三倍；（4）机构的传动性能好，结构紧凑，制造方便。
三．注意事项：在方案设计时推头的运动轨迹应（大致）如图3所示：图3 运动行程轨迹在组合机构时，在尺寸综合时应注意机构的最小传动角γmin,一般[γmin]>=40°。
在组合机构时应注意急回运动。
5、巴旦木脱壳机一．设计题目巴旦木脱壳机二．设计要求该巴旦木脱壳机的功能是以不低于120粒/分钟的速度将巴旦木通过漏斗下料自动排列，通过六杆机构的急回运动带动滑块向下运动挤压巴旦木，使巴旦木壳破碎而巴旦木仁得以完整出来。
三．设计任务1．按工艺动作顺序和协调要求拟定运动循环图。
2．进行送料机构—挤压脱壳—推走巴旦木—轧辊的选择以实现上述动作要求。
3．机械运动方案的评定和选择。
4．根据选定的电动机和执行机构运动参数拟定机械传动方案。
5画出运动简图。
6对传动机构和执行机构及其运动尺寸计算。
四．原始数据及参数1．巴旦木的长度：35——40mm；2．巴旦木的宽度：25——30mm；3．巴旦木的厚度：15——17mm；4．生产率：60粒/分钟；5．驱动方式：电动机驱动。
五．工作原理及工艺动作过程将干巴旦木放在料斗内，通过振动下料后将巴旦木平放排列成头尾相接，送到工作台，然后用挤压的方法将豆挤出。
脱壳机的主要工艺动作为送料，挤压脱壳和推走巴旦木，轧辊进行第二次脱壳。
6、电动玩具旋转木马一．课程设计题目电动玩具旋转木马二．课程设计要求（1）H高=40mm R圆=40mm（2）工作行程：电动玩具旋转木马作等速圆周运动，并同时做上下起伏运动。
（3）工作行程轨迹要求准确，回程轨迹没有严格要求。
（4）电动旋转木马的输入运动为连续的回转圆周运动，并伴有上下起伏运动。
选定的运动方案（二）。
三．原始数据：H斜杆升程=40mm，R=40mm，L圆周=2ЛR=80Лθ升角=60，ω凸=15r/minω圆=min，h推杆升程=10mm7、搬运小型物品机械手一．设计题目搬运小型物品机械手二．设计目的在实际生产中，我们时常要移动不同大外姓不规则的物品，移动物品时往往不方便，用人手移动是最易行的。
但是，当物品数目很庞大时，用手是不现实的。
为了方便移动不同大小的物品，实现批量处理，我设计了用机械手代替人拿取东西。
三．设计要求根据实际生产，根据在实际生活中，我们遇到的物品，大致定出被移动物品的尺寸范围，移动位移大小：8、钢板折边机一．设计题目钢板折边机二．工作简图工作简图三．题目简介钢板折边机是一种对较薄的钢板折边的机器。
运用机构的带传动，连杆传动等实现了上下左右的交错运动。
从而实现对钢板的折边效果。
四．设计要求钢板定位后，压板下压钢板到工作台凹槽中折弯一次。
左右推板左右推钢板折边，完成钢板折边任务。
上提压板，退料杆退料，完成工序。
结构简单，安装方便，节省空间。
五．主要参数内凹槽：150mm 钢板厚：2mm 钢板外延宽：150mm钢板外延长：200mm 电机功率： Y90L-6型电机压板的工作速度：100次/分9、刮雨机构一.设计任务完成刮雨器的设计及相关参数的确定，以及动态仿真。
通过设计来明确正确的设计思想，掌握机械设计的基本技能，加强绘图及独立设计的能力。
二．设计要求刮雨机构在范围上保证刮去雨滴（1000X1500）。
不能在正常范围内出现死角即雨刷触及不到的位置。
保证合适的频度。
在去雨的同时完成间歇直线往复运动。
摆刷范围：A--120度，B—180度。
频率：30次/分间歇运动与摆动存在相互配合10、破冰机一．设计题目先将覆盖在冰块上的积雪扫除后再可经过破冰机除冰。
破冰机要求实现三个动作：直切刀的直线往复间歇运动、滚切刀的连续旋转运动和破冰机的近似匀速直线运动。
通过直、滚切刀的配合动作完成切冰动作。
改变直线往复间歇运动的速度或破冰机的行进速度，以满足冰块不同厚度和硬度的要求。
二．设计要求1．基本参数冰块厚度：H≤30mm切刀的工作部分高度：L≤35mm切刀的工作部分凸出部分长度：S≥20mm电动机功率：转速：1000r/min 并配以减速器，传动比至少在40：1以上。
直切刀与滚切刀的工作节拍为 50次/min2. 要求直切刀与滚切刀的工作部分硬度很高且绝对锋利度不同时，可通过调节冰刀的高低来满足不同的要求，能有效的防止冰刀对路面的危害，直切刀和滚切刀能做到紧密配合，在每转动一周的时候，直滚切冰刀要作到同时切冰、同时处于空载状态，可能的减少刚性冲击和较大的噪音，能有效的将厚度小于30mm的冰块清扫无余，减轻劳动强度，至少能让每到冬天解除可怜的同学们外出扫雪之苦。
三．指导意见冰块较薄时，机构阻力相对较小，冰块的硬度也较低，应适当调整直切刀与滚切刀的高低，一来能防止冰刀将路面损坏，二来能防止冰刀被路面碰断，这时破冰机的行进速度可以稍微快一点。
冰块较厚时，阻力较大，硬度较大，难于切碎，故应保持切冰刀的绝对锋利和硬度，减慢破冰机的速度。
直冰刀必须和滚切刀相互配合，以满足当直切刀垂直向下切冰时，滚切刀正好向上翻冰块，即每转一周直、滚切刀将同时切冰几次。
功率选择要合适，转速不宜太大。
可用皮带或链条传动，以工作时传力大小和工作效率而定。
能满足破冰机对不同冰块厚度和硬度要求，且能有效将冰块切碎，至少能便于经破冰机工作后，人工可方便的将冰扫除。
防止为了追求过大的载荷要求而将路面损坏或将切刀蹦断。
11、油田抽油机机构一．设计题目油田抽油机机构原理设计。
二．设计要求设计机构的大小是真实机构尺寸的1／200，在实际场合中，该机构的运动参数设计要求为：（1）冲程（m）：2.5m（2）悬置点最大负荷：60KN（3）冲次（次／分）：10（4）外形尺寸：5.5m（长）×4.5m（高）（5）抽油机工作平稳，速度绝对值应小于2m/s。
（6）加速度绝对值应小于3m/s2。
12、包装机的推包机构一．设计题目为加快工业中的机械效率，一般情况下都利用设计好的一定的特殊机械机构来自动完成某些过程，下面是某包装机的推包机构，其输入运动为连续回转运动，要求推头按如图6-3所示轨迹运动：a—>b 推包段；b—>c 水平退回；d—>e 低位退回，c>d 下降， e—>a 上升复位。
其中：L=100mm，S=25mm，H=40mm。
二．设计要求（1）a—>b为工作行程段，应保证其轨迹形状及行程L；（2）c—>d—>e—>a为复位段，其轨迹形状不作严格要求，但应保证垂直移动距离H及有一水平段d—>e；（3）对高位水平退回段b—>c也应保证其轨迹形状及距离S；（4）在推包段a—>b，推头应近于匀速运动；（5）为提高工效，应尽量缩短回程复位时间。
