镍锌(Ni-zn) 软磁材料的认识
镍锌(Ni-zn) 软磁材料的认识铁氧体材料又称氧化物磁性材料，它是由铁和其它金属组成的复合氧化物，其磁性属亚铁磁性，是由被氧离子所隔开的磁性金属离子间产生超交换相互作用，从而使处于不同晶格位置上的磁性金属离子磁矩反向排列，若两者的磁矩不相等，则表现出强磁性。
软磁铁氧体材料是各种铁氧体材料中产量最多，用途最广泛的一种。
这类材料的主要特点是起始磁导率高和矫顽力低，主要的晶格结构为尖晶石结构。
若按化学成分分类，软磁铁氧体材料主要有 MnZn 系、 NiZn 系、 MgZn 系三大类；若按应用特性参数分类，可分为高磁导率、功率铁氧体材料、高频铁氧体材料、高电阻率材料、甚高频软磁铁氧体材料（六角晶系高频铁氧体）、高频大功率铁氧体材料等Ni－Zn系软磁铁氧体材料应用Ni－Zn系软磁铁氧体材料是应用广泛的高频软磁材料。
当应用频率在1MHz以下时其性能不如Mn －Zn系铁氧体，而在1MHz以上时，由于它具有高电阻率，其性能大大优于Mn－Zn铁氧体，非常适宜在高频中使用。
用镍锌软磁铁氧体材料做成的铁氧体宽频带器件，使用频率可以做到很宽，其下限频率可做到几千赫兹，上限频率可达几千兆赫兹，大大扩展了软磁材料的频率使用范围，主要功能是在宽频带范围内实现射频信号的能量传输和阻抗变换。
由于它们具有频带宽、体积小、重量轻等特点而被广泛应用在雷达、电视、通讯、仪器仪表、自动控制、电子对抗等领域。
工业化生产镍锌铁氧体其射频宽带Ni－Zn（磁芯）的工作频率可达0.1MHz～1.5GHz，品种规格上千种。
少数厂家在开发低噪声滤波器和铁氧体吸收与抑制元件。
随着信息网络技术的飞速发展，在有线电视系统和闭路电视系统的基础上迅速发展起来的光纤同轴电缆混合（HFC）网络系统，作为综合信息宽带网络，具有显著的优势。
HFC网络系统的改造和建设，需要各种射频宽带铁氧体器件，而射频宽带铁氧体材料（磁芯）系列是制造上述铁氧体器件的关键磁性材料。
HFC的发展，大大刺激了对射频宽带铁氧体材料及器件的需求。
镍锌铁氧体磁芯
镍锌铁氧体磁芯
镍锌铁氧体磁芯是一种高频软磁铁氧体材料，具有尖晶石结构，相对初始磁导率μ在15～70之间，矫顽力为238.8～557.2A/m，居里点为350～450℃。
它的主要原料包括铁、镍、锌的氧化物或盐类。
镍锌铁氧体磁芯由于具有高频、宽频、高阻抗、低损耗的特点，在近几年越来越受到重视，成为在高频范围（1-100MHz）内应用最广、性能优异的软磁铁氧体材料。
镍锌铁氧体磁芯的磁导率从15-2000不等均有应用，常用的材料磁导率在100-1000之间。
此外，它还具有极高的阻抗率，不到几百的低磁导率等特性。
在电子设备中，镍锌铁氧体磁芯广泛应用于线圈和变压器中，因为它具有高的饱和磁感应强度，机械应力影响小，价格便宜等优点。
请注意，对于任何关于电子设备或材料的详细技术问题，最好咨询相关的专业人员或查阅专门的技术资料，以确保安全和准确性。
锰锌和镍锌铁氧体(图)
锰锌和镍锌铁氧体磁环：
铁氧体锰锌磁环
1.在抑制高频干扰时，宜选用镍锌铁氧体；磁导率为1MHZ-300MHZ,镍锌铁氧体的阻值很大。
2.在抑制低频干扰时，宜选用锰锌铁氧体；磁导率在1KHZ-10MHZ，阻值在150kΩ以下。
3.己知的磁芯可以绕一些线后量电感量，从而判断导磁率，越大就越低频。
铁氧体的磁导率越高，其低频时的阻抗越大，高频时阻抗越小。
镍锌铁氧体NXO材料的初始导磁率μ比较低约10-2500，使用频率从五百千赫至几百兆赫。
具高
电阻率,高居里温度。
锰锌铁氧体MXO材料的初始导磁率μ约从400-10000，使用频率从几十赫至几百千赫。
用于上限频率f1低于500kHz-1MHz的情况下。
超过这个频率,必须使用NiZn（镍锌NXO）材料。
磁环体积决定了频率低端的最大承受功率;
线间介质决定了频率高端的最大承受功率;
绕线长度决定了最短工作波长;
线圈的电感量决定了最低工作波长;
磁环的失磁温度决定了功率耐受能力;
.。
NiZn铁氧体材料特性总表
°C
>105 5.2
Ω.m g/cm3
注：以上数据是根据标准样环￠25×￠15×8获得的典型数据，有关产品的具体性能会在此基础上有所调整。 The above typical data are calculated from the standard toroid core.The specific property of any parts will be adjusted a little based on these data.
符号 Symbol
μi
测试条件 Condition
f
25℃
tan δ/μi
25℃
Bs
25℃
Br
25℃
Hc
25℃
aμr
Tc
ρ
25℃
d
25℃
标称值 Value
350±25%
单位 Unit
0.1-2
45 1MHz 430 4000A/m
240
MHz ×10-6
mT mT
55 8-25 >230
A/m
×10-6/°C 20°C ~60°C
°C
>105 5.2
Ω.m g/cm3
注：以上数据是根据标准样环￠25×￠15×8获得的典型数据，有关产品的具体性能会在此基础上有所调整。 The above typical data are calculated from the standard toroid core.The specific property of any parts will be adjusted a little based on these data.

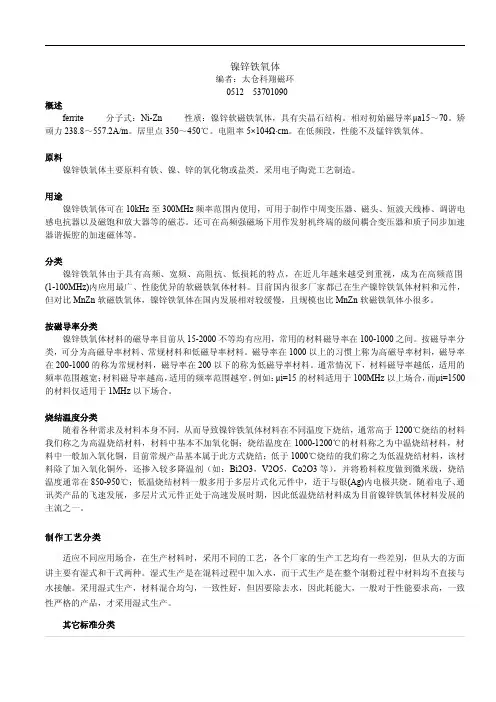

镍锌铁氧体的选购及作用
