第二章工程概况
1.1工程概况
绩溪县登源河汪村翻板闸工程座落在绩溪县瀛州乡汪村村民组 的登源河桥下约120米处，上游来水面积153KM2属新安江流域。 距县城约5km该项目主要建筑物有：闸基础工程、工作桥、放水涵、 导流墙、护岸、防渗墙、控制房、翻板门及液压控制设备等。
本项目翻板闸全长104米，坝基宽10.75米，坝基高度4.1m,翻板门高2.5米；翻板门采用滚轮连杆式水力白控翻板门， 单扇门高2.5米，宽6米，共17扇，采用双支墩支承，翻板闸制作安装由衢 州市江河水利设备制造有限公司提供服务。河道清淤、整平长度1.8公里。
本工程施工工期计划从2009年11月2日至2010年3月11日，总历
天130天。考虑到工程实施期间受冬雨季和春节的影响，施工任务相
4.砂石料系统
砂卵石料可就地取材。碎石料场位于绩溪县上马石料场，储量的质量满足要求。
5.模板加工场
位置见总平面布置图。设平板刨、圆盘锯、车丝机各一台，木工房面 积60平方米。
6.钢筋加工场
位置见总平面布置图。设钢筋切断机、弯曲机、卷扬机、交流电焊机 各一台，钢筋棚面积30m。
7.临时用房
(1)生产用房：60价。
第一章综合说明
第二章工程概况
第三章施工现场规划总平面布置
第四章 施工总进度计划和保证措施
第五章 施工组织机构、人员安排
第六章施工设备安排

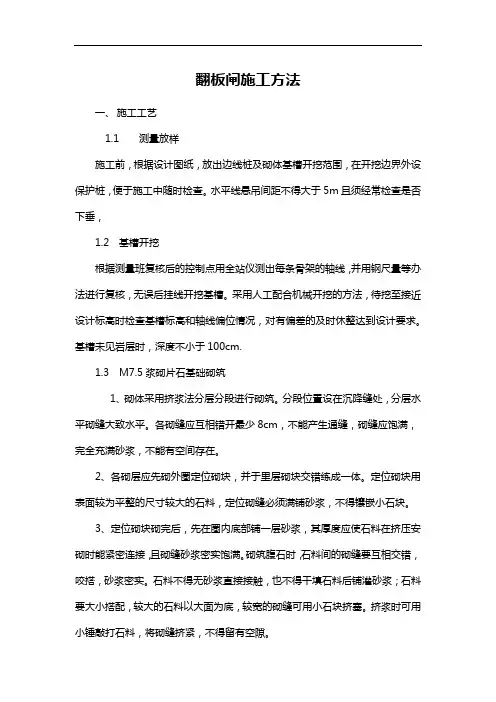

第七章施工方案
第八章辅助设备安装
第九章冬、雨季施工保证措施
第十章施工质量及保证措施
第^一章安全生产及保证措施
第十二章文明施工
第十三章环境保护措施
第一章综合说明
一、项目成果目标：
1.3.3其它材料
钢材为马钢；溢流面板、防渗墙、工作桥、放水涵、导流墙均为 宁国海螺牌42.5R普通硅酸盐水泥，在宁国水泥厂采购，运距约105 km其他部位采用32.5R水泥；木材在当地采购；油料等物资均从绩 溪县城购买，平均运距为5km
第三章施工现场规划总平面布置
一、施工总平面布置图及说明书
1.总体布置原则
以既满足工程施工需要，又符合创建文明工地为前提，充分利用现有 堤防及对交通等白然条件，综合考虑主体工程规模、施工方案、工期 造价等因素，按照招标文件要求和〈〈水利水电工程施工组织设计规范》
(DSJ338-89)标准，因地制宜，有利施工，方便生活，易于管理， 安全可靠，经济合理地规划生活区、生产区，对内、外交通，供电供 水、堆场等。
4.安全目标：确保工程不发生安全事故。
5.文明施工：施工现场实行文明施工标准化管理， 创文明施工规范工 地。
6.环境保护：加强环境保护，减轻环境污染，切实做好防治措施。（具 体见施工组织设计）。
二、编制依据
1.招标文件、设计图纸、有关技术条款。
2.国家及行业技术规程、规范标准。及现行发布的水利强制性技术条 款。
4.合理调配施工机械设备，充分发挥机械化施工的优势，提高机械化 施工水平，以加快工程进度，降低劳动强度。
5.科学选定施工方案，降低工料消耗。
四、编制内容
我单位认真研究了招标文件，设计图纸及技术要求，并对施工现场进 行了详细的踏勘。据此编制施工组织设计，分别对施工条件、施工进 度、施工方案、质量、安全保证措施、施工组织体系及劳动力计划等 配备进行阐述。
3.现场勘察资料。
三、编制指导思想
1.完全响应招标文件的全部条件，满足业主对施工工期，工程质量，安全生产、文明施工及水土保持等方面的具体要求。
2.根据监理实施细则来组织均衡，连续施工，实行分段流水作业，充 分利用空间及工作面。
3.安全生产、“严”字当头，“严”中求快，“严”中求稳，“严”
中求省，确保工程运行安全。
9.施工供水供电
生活用水：在河中取水送到白备5吨水箱内供水，用DN50管接到厨 房、试验室、各盥洗点。
生产用水：在河中取水送到白备5吨水箱内供水。
施工用电：电源就近由建设方指定电源接点接到施工布置区配电房， 由配电房向各施工区供电。
白备电源：配备一台25kw柴油发电机组，以备系统停电后白行发电
使用。
本工程施工中，我们将积极响应招标文件、业主及监理对工程质量及 进度的要求，采取切实可行的措施，确保达到以下目标：
1.经营战略目标：我公司将安排精兵强将，配备先进的机械设备，抓
好、干好此项工程，实现公司战略目标：“干一项工程，树一座丰碑， 占一片市场，育一批人才”。
2.工期目标：总工期130日历天。
3.质量目标：确保工程达到合格标准。
(2)施工管理用房：项目经理部40 m2、监理办公室20眸、试验室
20价、合计80m。
(3)生活用房：80m。
8.施工围堰与施工排水
a)施工围堰：采用推土机修筑施工围堰。
b)施工排水
在施工区内和已挖成的工作面范围内，基槽两侧挖50cm< 50cm砖砌 排水沟，每隔30m布置一个集水井，联接四角集水井用Q425潜水 泵向河 内排水。
2.施工临时设施场区选定
选择在施工总平面布置图中的施工布置区。 拌和系统布置在施工道路 一侧。
3.碌拌和系统
碌拌和系统是校施工的关键所在，砂、石、水泥、水电源及外加剂要 围绕拌和机，熟料运输要紧凑，经经济比较分析，将拌和机设在各拌 和系统内。
本工程混凝土浇筑，配备二台JZC350拌和机，理论生产能力为12立 方米/小时•台；二台砂浆搅拌机。布设一个25t水泥罐，满足施工 要求，在拌和机、砂浆搅拌机旁各设置5立米方水箱一只，直接白河 中取水，净化后使用。
1.2水文气象
气候属亚热带湿润季风气候，四季分明，气候温和，年平均气温15.9 C，多年平均降雨量为1559.2mm多年平均径流深800mm
1.3天然建材
工程所需天然建材主要有块石、砂石料等。
1.3.1砂料、碎石
砂卵石料可就地取材。碎石料场位于绩溪县上马石料场，储量的
质量满足要求。
1.3.2块石料
块石料场位于绩溪县上马石料场，岩石较新鲜、坚硬、完整，储 量和质量满足要求。
10.块石堆场
块石就近堆放于各砌筑点附近，平整场地后就近堆放。
11.场内道路
在施工布置区修建二条临时便道， 架设一座临时便桥，并利用施工围
堰兼作临时便道。
12.Biblioteka Baidu讯
现场布置四部移动电话，以便指挥作业。
13.办公
项目部布置一台电脑，一台打字机，一台复印机。
第四章 施工总进度计划和保证措施
一、工期目标与控制性工期
1.1工程概况
绩溪县登源河汪村翻板闸工程座落在绩溪县瀛州乡汪村村民组 的登源河桥下约120米处，上游来水面积153KM2属新安江流域。 距县城约5km该项目主要建筑物有：闸基础工程、工作桥、放水涵、 导流墙、护岸、防渗墙、控制房、翻板门及液压控制设备等。
本项目翻板闸全长104米，坝基宽10.75米，坝基高度4.1m,翻板门高2.5米；翻板门采用滚轮连杆式水力白控翻板门， 单扇门高2.5米，宽6米，共17扇，采用双支墩支承，翻板闸制作安装由衢 州市江河水利设备制造有限公司提供服务。河道清淤、整平长度1.8公里。
本工程施工工期计划从2009年11月2日至2010年3月11日，总历
天130天。考虑到工程实施期间受冬雨季和春节的影响，施工任务相
4.砂石料系统
砂卵石料可就地取材。碎石料场位于绩溪县上马石料场，储量的质量满足要求。
5.模板加工场
位置见总平面布置图。设平板刨、圆盘锯、车丝机各一台，木工房面 积60平方米。
6.钢筋加工场
位置见总平面布置图。设钢筋切断机、弯曲机、卷扬机、交流电焊机 各一台，钢筋棚面积30m。
7.临时用房
(1)生产用房：60价。
第一章综合说明
第二章工程概况
第三章施工现场规划总平面布置
第四章 施工总进度计划和保证措施
第五章 施工组织机构、人员安排
第六章施工设备安排
第七章施工方案
第八章辅助设备安装
第九章冬、雨季施工保证措施
第十章施工质量及保证措施
第^一章安全生产及保证措施
第十二章文明施工
第十三章环境保护措施
第一章综合说明
一、项目成果目标：
1.3.3其它材料
钢材为马钢；溢流面板、防渗墙、工作桥、放水涵、导流墙均为 宁国海螺牌42.5R普通硅酸盐水泥，在宁国水泥厂采购，运距约105 km其他部位采用32.5R水泥；木材在当地采购；油料等物资均从绩 溪县城购买，平均运距为5km
第三章施工现场规划总平面布置
一、施工总平面布置图及说明书
1.总体布置原则
以既满足工程施工需要，又符合创建文明工地为前提，充分利用现有 堤防及对交通等白然条件，综合考虑主体工程规模、施工方案、工期 造价等因素，按照招标文件要求和〈〈水利水电工程施工组织设计规范》
(DSJ338-89)标准，因地制宜，有利施工，方便生活，易于管理， 安全可靠，经济合理地规划生活区、生产区，对内、外交通，供电供 水、堆场等。
4.安全目标：确保工程不发生安全事故。
5.文明施工：施工现场实行文明施工标准化管理， 创文明施工规范工 地。
6.环境保护：加强环境保护，减轻环境污染，切实做好防治措施。（具 体见施工组织设计）。
二、编制依据
1.招标文件、设计图纸、有关技术条款。
2.国家及行业技术规程、规范标准。及现行发布的水利强制性技术条 款。
4.合理调配施工机械设备，充分发挥机械化施工的优势，提高机械化 施工水平，以加快工程进度，降低劳动强度。
5.科学选定施工方案，降低工料消耗。
四、编制内容
我单位认真研究了招标文件，设计图纸及技术要求，并对施工现场进 行了详细的踏勘。据此编制施工组织设计，分别对施工条件、施工进 度、施工方案、质量、安全保证措施、施工组织体系及劳动力计划等 配备进行阐述。
3.现场勘察资料。
三、编制指导思想
1.完全响应招标文件的全部条件，满足业主对施工工期，工程质量，安全生产、文明施工及水土保持等方面的具体要求。
2.根据监理实施细则来组织均衡，连续施工，实行分段流水作业，充 分利用空间及工作面。
3.安全生产、“严”字当头，“严”中求快，“严”中求稳，“严”
中求省，确保工程运行安全。
9.施工供水供电
生活用水：在河中取水送到白备5吨水箱内供水，用DN50管接到厨 房、试验室、各盥洗点。
生产用水：在河中取水送到白备5吨水箱内供水。
施工用电：电源就近由建设方指定电源接点接到施工布置区配电房， 由配电房向各施工区供电。
白备电源：配备一台25kw柴油发电机组，以备系统停电后白行发电
使用。
本工程施工中，我们将积极响应招标文件、业主及监理对工程质量及 进度的要求，采取切实可行的措施，确保达到以下目标：
1.经营战略目标：我公司将安排精兵强将，配备先进的机械设备，抓
好、干好此项工程，实现公司战略目标：“干一项工程，树一座丰碑， 占一片市场，育一批人才”。
2.工期目标：总工期130日历天。
3.质量目标：确保工程达到合格标准。
(2)施工管理用房：项目经理部40 m2、监理办公室20眸、试验室
20价、合计80m。
(3)生活用房：80m。
8.施工围堰与施工排水
a)施工围堰：采用推土机修筑施工围堰。
b)施工排水
在施工区内和已挖成的工作面范围内，基槽两侧挖50cm< 50cm砖砌 排水沟，每隔30m布置一个集水井，联接四角集水井用Q425潜水 泵向河 内排水。
2.施工临时设施场区选定
选择在施工总平面布置图中的施工布置区。 拌和系统布置在施工道路 一侧。
3.碌拌和系统
碌拌和系统是校施工的关键所在，砂、石、水泥、水电源及外加剂要 围绕拌和机，熟料运输要紧凑，经经济比较分析，将拌和机设在各拌 和系统内。
本工程混凝土浇筑，配备二台JZC350拌和机，理论生产能力为12立 方米/小时•台；二台砂浆搅拌机。布设一个25t水泥罐，满足施工 要求，在拌和机、砂浆搅拌机旁各设置5立米方水箱一只，直接白河 中取水，净化后使用。
1.2水文气象
气候属亚热带湿润季风气候，四季分明，气候温和，年平均气温15.9 C，多年平均降雨量为1559.2mm多年平均径流深800mm
1.3天然建材
工程所需天然建材主要有块石、砂石料等。
1.3.1砂料、碎石
砂卵石料可就地取材。碎石料场位于绩溪县上马石料场，储量的
质量满足要求。
1.3.2块石料
块石料场位于绩溪县上马石料场，岩石较新鲜、坚硬、完整，储 量和质量满足要求。
10.块石堆场
块石就近堆放于各砌筑点附近，平整场地后就近堆放。
11.场内道路
在施工布置区修建二条临时便道， 架设一座临时便桥，并利用施工围
堰兼作临时便道。
12.Biblioteka Baidu讯
现场布置四部移动电话，以便指挥作业。
13.办公
项目部布置一台电脑，一台打字机，一台复印机。
第四章 施工总进度计划和保证措施
一、工期目标与控制性工期
