JDX2004型多功能折页机设计(折纸机)
浅谈办公折页
现代印刷业通常包含印前、印刷、印后三个加工工序，其中印后加工通常分为书刊报纸加工和包装加工，而折页机是伴随现代印刷行业产生的现代印后加工设备，主要用于设计范围内各种不同尺寸和厚度纸张的折叠，适用于快速印刷中心、印刷生产企业、公函文件、商务信函的大批量折页。
本文主要探讨办公折页工艺，以对短版印刷或数字印刷或个性化印刷的印后加工具有一定的指导意义。
一、折页机分类折页机（也可以叫做折纸机）按功能分办公用折页机、专业用折页机和商务用折页机。
办公用折页机广泛应用在银行、信访办、调查公司及投递信件较多的公司单位等。
办公用折页机具有操作简便、自动化程度高的特点，主要用于邮政信函、产品说明书、公文信函、商务信函的大批量折叠。
办公用折页机主要以Z E 系列自动折纸机、R D 系列自动折页机等为代表。
Z E 系列自动折纸机是开发的小型台式折纸机（折页尺寸为50m m ×70m m 至310m m ×700m m ，纸张克重20～125g ），适用于纸张多种方式的折叠，结构合理，采用大胶轮送纸，分张准确、性能稳定、操作方便、效率高，价格在3000元左右，如图1（a ）所示。
R D 系列自动折页机（折页尺寸为128m m ×182m m 至297m m ×432m m ，纸张克重45～135g ）可自动识别纸张的大小并进行折页方式选择，为了让折页更加准确，还设置了微调开关。
每分钟100张的折页速度，确保高效的折页工作。
不但具备简单的操作界面，而且对于不同的纸质和不同的重量还具备自动进纸压力调节功能，可满足进行不同纸张和纸质的折页要求，价格在7000元左右，如图1（b ）所示。
（a ）Z E 系列自动折纸机五、总结随着手机和P h o t o s h o p 的普及使用，通过以上步骤，每一个人在家里都可以方便的制作证件照，因此，无论是不是专业的人士都可以轻松地操作这种制作证件照的方法。
折页机的类型、特点及选用(下)
书山有路勤为径；学海无涯苦作舟
折页机的类型、特点及选用(下)
图2-11 平行折的折页过程
图2-12 扇形折的折页过程
图2-13 卷筒折的折页过程
3.栅刀混合式折页机。
栅刀混合式折页机的折页机构是既有栅栏式
折页机构，又有刀式折页机构。
其结构特点一般是：一、二折采用栅栏式，故折页速度快；三、四折采用刀式结构，因而折页质量好，性能稳定，调
整简单，操作维修方便。
栅刀混合式折页机的型号有：ZY920型全张折页机，ZY203、ZY205对开折页机，ZY403型和ZY404型四开折页机等。
4.塑料线烫订折页机。
该机是在刀式或混合式折页机的最后一折前，
加上塑料线烫订装置。
即在折页机里进行最后一折之前，从每一书帖最后
一折折缝的里面，向外穿出一根特制的塑料线，使塑料线两端形成订脚，
并用电热将其熔化，沿折缝与书帖粘合，然后进行最后一折的折页。
70年代，我国研制出塑料线烫订机，型号为TDZ101型塑料线烫订全张刀式折
页机。
此外，还有ZYD102A和ZYHD440型塑料线烫订折页机。
他们分别是在ZY102A和ZYH440型(混合式折页机)的基础上加上塑料线烫订装置，这
专注下一代成长，为了孩子。
海德堡印刷设备说明书
海德堡·设备专业印刷生产斯塔尔折页机(Stahlfolder)BH/CH海德堡——为您带来丰厚回报的合作伙伴印刷企业获得成功的关键在于人员、流程、材料和设备之间是否能实现完美的无缝式衔接配合。
长期以来，海德堡一直是印刷企业最值得信赖的合作伙伴，为满足您——我们的客户提出的所有印刷需求，海德堡不断潜心研究，推出了方便用户操作的系统，可定制化的产品和创新型的服务，以便您能享受到最高的生产质量，更轻松快捷地控制复杂的印刷流程，并能及时纠错，帮助您更好地优化整个生产流程，而这一系列最终将化为一个结果，那即是：您只需点击一键即可轻松实现高效生产。
我们称其为“Simply Smart”，它将为您带来：可根据您的需求量身定制的智能而全面集成的产品组合，帮助您打造更简单而高效的生产流程。
h e id e lb e /cn/company05斯塔尔折页机(Stahlfolder) BH/CH 06自动化0815大显著优势10内部视图14直角折页单元16收纸装置18应用我们将为您提供：设备面向未来——通过把数码印刷和胶印技术相结合来优化印刷生产工艺。
海德堡的印刷设备产品线既包含最尖端的数码科技、极具竞争力的标准化设备，还囊括各种为生产力最大化以及所有可能的印刷应用所需的个性化特别配置的设备。
从印前、印刷直至印后——海德堡能够为商务印刷和包装印刷提供整个生产流程。
通过印通，所有海德堡设备得以顺畅连接配合并生成相应的生产数据：这对流程优化和透明化管理都非常重要。
您的质量标准不容妥协！ /cn/equipment服务海德堡全方位的服务平台，为您提供了更多时间关注核心业务。
海德堡专业的技术专家团队及高品质的原装零配件为您的稳定、高效生产保驾护航。
在通往优化及完善各领域高效生产的道路上，海德堡与您并肩同行。
海德堡毋庸置疑是您最值得信赖的合作伙伴。
/cn/service 材料海德堡优质的印刷材料搭配专业的技术使用手册，助您达到最佳的印刷效果。
SHOEI 数控折页机说明书
“Ｓ”型防护罩选配最小平行折长度适用对轮转折页品、胶装３联或４联印刷品、带窗纸张、因实地印刷或过油使印品弯曲的纸张以及多孔纸张的不间断连续输纸。
控制电眼使纸张的输送和吸气时间准确无误， 大幅面纸张的长版活一定要配备尾部纸张分离器，极其适合于全开长版活件的输纸需求。
可进行产品目录的平行折页， 配备分切刀还可进行拼版折页。
以上选配选配＂Ｓ＂型防护罩触摸屏＂Ｓ＂型防护罩，及ＦＰＳＡ４选配＂Ｓ＂型防护罩ＦＡ－ＩＩ立式压纸收纸台选配ＰＰ捆扎机（热封）＂Ｓ＂型防护罩ＰＰ捆扎机（热封）采用２个吸风嘴和２个吸纸真空轮实现完美的全开纸输送。
三种方式的应用：①不停机预装纸 ②平张装纸 ③使用常规平张托盘选配选配选配双带捆扎机附加两个折页梳＂Ｓ＂型防护罩ＰＰ捆扎机（热封）ＳＨＯＥＩ自产捆扎机操作简单 易于使用适用于对Ｂ３纸张进行超小幅面的折页，如药品或化妆品说明书，这台７栅折页机可实现最小长度为２０ｍｍ的多重辊折或Ｚ字折。
它６０１２条码读取器选配的內三折后， 紧接着是直角压痕和单折页， 可对最小高度为４５ｍｍ成品进行压缩、堆放和计数分组。
传送带和施压辊使用双带方式快速准确地传输成品，不会发生卡纸或停顿现象。
它可与ＳＨＯＥＩ ＳＭ系列（小型 ／单元（Ｋ）门折单元页刀单元（１ＶＰ）反向双压纸收纸台摩擦传送带及搓纸轮从纸堆底部取纸，确保纸张稳定顺畅传输：普通机型翻转机型快速顺畅地输送纸张到各种设备（２页、 轮转折页， 商业表格书贴）连续循环式飞达纸堆是被捻开的， 纸张从上端传送板回转传送到下端传送板上， 以此实现不停机输纸操作。
在后端纸张分离器作用下， 无论实地印刷的纸张， 或弯曲的纸张都可平顺传输。
前端与侧边加速系统让对于３联或４联纸张、 轮转折页品、带窗纸张、 信封或其他小幅面纸张的传输更进行十字折页，可向将书贴重新折页为左侧或可与常规折页机配套适用于翻转十字作为一个独立的单元，它可方便地与主机在平行折页后，它会对折页品ＫＴ栅单元折页栅单元复合式压痕切边传输单元收纸台（Ａ４至Ａ１幅面）可转弯或前后连接使用。
小型折页机设计说明书

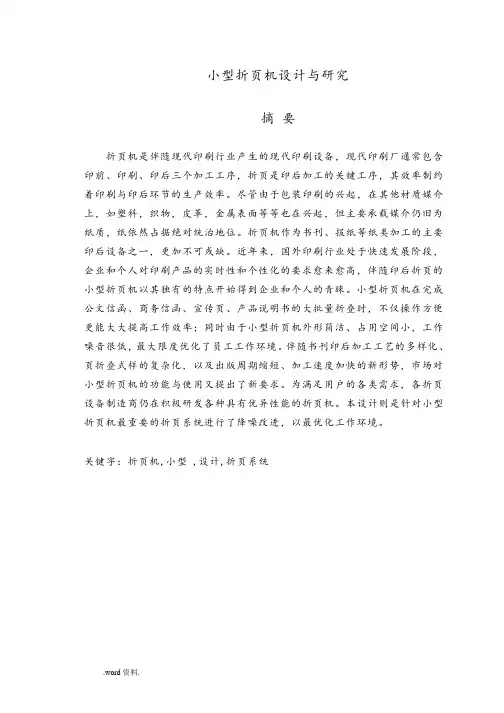

小型折页机设计说明书小型折页机设计与研究摘要折页机是伴随现代印刷行业产生的现代印刷设备，现代印刷厂通常包含印前、印刷、印后三个加工工序，折页是印后加工的关键工序，其效率制约着印刷与印后环节的生产效率。
尽管由于包装印刷的兴起，在其他材质媒介上，如塑料，织物，皮革，金属表面等等也在兴起，但主要承载媒介仍旧为纸质，纸张依然占据绝对统治地位。
折页机作为书刊、报纸等纸类加工的主要印后设备之一，更加不可或缺。
近年来，国内外印刷行业处于快速发展阶段，企业和个人对印刷产品的实时性和个性化的要求愈来愈高，伴随印后折页的小型折页机以其独有的特点开始得到企业和个人的青睐。
小型折页机在完成公文信函、商务信函、宣传页、产品说明书的大批量折叠时，不仅操作方便更能大大提高工作效率；同时由于小型折页机外形简洁、占用空间小，工作噪音很低，最大限度优化了员工工作环境。
伴随书刊印后加工工艺的多样化、页张折叠式样的复杂化，以及出版周期缩短、加工速度加快的新形势，市场对小型折页机的功能与使用又提出了新要求。
为满足用户的各类需求，各折页设备制造商仍在积极研发各种具有优异性能的折页机。
本设计则是针对小型折页机最重要的折页系统进行了降噪改进，以最优化工作环境。
关键字：折页机,小型 ,设计,折页系统DESIGN AND STUDY OF A SMALL FOLDING MACHINEABSTRACTFolding machine is a modern printing equipment designing and manufacturing with the modern printing industry. Modern printing factory usually contains pre-press, printing, post-press three processes. Folding is the key procedure for post-press. Its efficiency is restricting the printing and post-press production efficiency. Despite the rise of packaging printing, in other media, such as plastic, fabric, leather, metal surface and so on, but the main bearing medium is paper. Paper still occupy the dominant position absolutely. Folding machine is indispensable post-press equipment about processing of paper, such as books and newspapers. In recent years, domestic printing industry is in a stage of rapid development. Enterprise and individual put forward more high demands to real-time and personalized printing products. Small folding printed folding machine has been attracted enterprises and individuals with its unique characteristics. Small folding machine is convenient to complete the folding of correspondence letters, business letters, leaflets, brochures of Large quantities .It can greatly improve work efficiency also. At the same time, the small folding machine optimizes the working environment to the maximum degree because it is compact, occupies small space and has low working noise. With the complexity of finishing process, diversification of sheet folding style and new situation of shortening the period of publication and processing speed , the market puts forward new requirements for the small folding machine’s function and use. In order to meet the various needs of users, folding equipment manufacturers are still positive toresearch and development the folding machine of all kinds of excellent performance. This design is for the noise reduction of small folding machine by improving the folding system, so it can optimizes the working environment to the maximum degree.KEY WORDS: folding machine, small, design, folding system目录前言 (6)第1章绪论 (8)§1.1 国内外同类设计（或同类研究）的概况综述 (8)国外折页机的技术研究现状 (8)国内折页机的技术研究现状 (9)折页机的技术发展趋势 (10)§1.2 本文的研究目的及意义 (11)第2章折页机概述 (12)§2.1 折页机的分类及各自的原理、优缺点 (12)刀式折页机 (12)栅栏式折页机 (13)栅刀混合式折页机 (13)§2.2 小型折页机的工作原理及设计改进内容 (14)栅栏折页的工作原理 (14)设计改进内容 (15)第3章折页（传动）部分的设计及校核 (19)§3.1 转速与功率选择 (19)§3.2 传动系统的设计 (20)§3.3 附件及折页机说明 (31)结论 (34)参考文献 (35)致谢 (37)前言折页机是印刷装订的重要设备，从上个世纪五十年代发展至今，经历了一个漫长的发展过程。
小型折页机设计说明书
小型折页机设计与研究摘要折页机是伴随现代印刷行业产生的现代印刷设备，现代印刷厂通常包含印前、印刷、印后三个加工工序，折页是印后加工的关键工序，其效率制约着印刷与印后环节的生产效率。
尽管由于包装印刷的兴起，在其他材质媒介上，如塑料，织物，皮革，金属表面等等也在兴起，但主要承载媒介仍旧为纸质，纸依然占据绝对统治地位。
折页机作为书刊、报纸等纸类加工的主要印后设备之一，更加不可或缺。
近年来，国外印刷行业处于快速发展阶段，企业和个人对印刷产品的实时性和个性化的要求愈来愈高，伴随印后折页的小型折页机以其独有的特点开始得到企业和个人的青睐。
小型折页机在完成公文信函、商务信函、宣传页、产品说明书的大批量折叠时，不仅操作方便更能大大提高工作效率；同时由于小型折页机外形简洁、占用空间小，工作噪音很低，最大限度优化了员工工作环境。
伴随书刊印后加工工艺的多样化、页折叠式样的复杂化，以及出版周期缩短、加工速度加快的新形势，市场对小型折页机的功能与使用又提出了新要求。
为满足用户的各类需求，各折页设备制造商仍在积极研发各种具有优异性能的折页机。
本设计则是针对小型折页机最重要的折页系统进行了降噪改进，以最优化工作环境。
关键字：折页机,小型 ,设计,折页系统DESIGN AND STUDY OF A SMALL FOLDING MACHINEABSTRACTFolding machine is a modern printing equipment designing and manufacturing with the modern printing industry. Modern printing factory usually contains pre-press, printing, post-press three processes. Folding is the key procedure for post-press. Its efficiency is restricting the printing and post-press production efficiency. Despite the rise of packaging printing, in other media, such as plastic, fabric, leather, metal surface and so on, but the main bearing medium is paper. Paper still occupy the dominant position absolutely. Folding machine is indispensable post-press equipment about processing of paper, such as books and newspapers. In recent years, domestic printing industry is in a stage of rapid development. Enterprise and individual put forward more high demands to real-time and personalized printing products. Small folding printed folding machine has been attracted enterprises and individuals with its unique characteristics. Small folding machine is convenient to complete the folding of correspondence letters, business letters, leaflets, brochures of Large quantities .It can greatly improve work efficiency also. At the same time, the small folding machine optimizes the working environment to the maximum degree because it is compact, occupies small space and has low working noise. With the complexity of finishing process, diversification of sheet folding style and new situation of shortening the period of publication and processing speed , the market puts forward new requirements for the small folding machine’s function and use. In order to meet the various needs of users, folding equipment manufacturers are still positive to research and development thefolding machine of all kinds of excellent performance. This design is for the noise reduction of small folding machine by improving the folding system, so it can optimizes the working environment to the maximum degree.KEY WORDS: folding machine, small, design, folding system目录前言 (6)第1章绪论 (8)§1.1 国外同类设计（或同类研究）的概况综述 (8)§1.1.1 国外折页机的技术研究现状 (8)§1.1.2 国折页机的技术研究现状 (9)§1.1.3 折页机的技术发展趋势 (10)§1.2 本文的研究目的及意义 (11)第2章折页机概述 (12)§2.1 折页机的分类及各自的原理、优缺点 (12)§2.1.1 刀式折页机 (12)§2.1.2 栅栏式折页机 (13)§2.1.3 栅刀混合式折页机 (13)§2.2 小型折页机的工作原理及设计改进容 (14)§2.2.1 栅栏折页的工作原理 (14)§2.2.2 设计改进容 (15)第3章折页（传动）部分的设计及校核 (19)§3.1 转速与功率选择 (19)§3.2 传动系统的设计 (20)§3.3 附件及折页机说明 (30)结论 (32)参考文献 (33)致 (34)前言折页机是印刷装订的重要设备，从上个世纪五十年代发展至今，经历了一个漫长的发展过程。
折纸机结构
折纸机结构一、引言折纸机是一种能够将纸张按照特定方式折叠的机械设备。
它被广泛用于纸张加工和制作折纸作品。
折纸机结构的设计和构造对于机器的性能和操作效率起着重要的作用。
本文将对折纸机结构进行全面、详细、完整且深入地探讨，以便更好地理解折纸机的原理和工作方式。
二、机械部分折纸机的机械部分由多个重要组成部分构成，包括进纸部分、折叠部分和输出部分。
2.1 进纸部分进纸部分是折纸机的起始部分，它的主要任务是将纸张推送到折叠部分进行折叠。
进纸部分通常包括进纸轮、进纸板和进纸传动装置。
进纸轮通过旋转的方式将纸张向前推进，进纸板用于保持纸张的平整，进纸传动装置则用于控制进纸轮的运动。
2.2 折叠部分折叠部分是折纸机最重要的部分，它决定了纸张的折叠方式和效果。
折叠部分通常包括多个折叠板和折叠传动装置。
折叠板通过上下移动的方式将纸张折叠成所需的形状，折叠传动装置用于控制折叠板的运动。
2.3 输出部分输出部分是折纸机的结束部分，它负责将已折叠好的纸张输出。
输出部分通常包括输出轮、输出板和输出传动装置。
输出轮通过旋转的方式将纸张推出机器，输出板用于收纳纸张并保持其平整，输出传动装置则用于控制输出轮的运动。
三、电气部分折纸机的电气部分主要是控制机械部分的运动和实现自动化操作。
电气部分通常包括电机、控制面板和传感器。
3.1 电机电机是驱动折纸机机械部分的核心，它通过提供动力使得进纸部分、折叠部分和输出部分能够正常工作。
电机的类型和功率根据折纸机的规模和需求来确定。
3.2 控制面板控制面板是折纸机的操作界面，用于设置折纸机的参数和监控机器的运行状态。
控制面板通常包括显示屏、按键和控制按钮。
3.3 传感器传感器是折纸机的感知装置，它用于检测纸张的位置、状态和运动情况。
常用的传感器包括光电传感器、压力传感器和接近传感器。
四、工作原理折纸机的工作原理可以简单归纳为以下几个步骤：1.纸张进纸：进纸部分将待折叠的纸张推送到折叠部分。
2.纸张折叠：折叠部分通过折叠板的移动将纸张折叠成所需的形状。
折页机的基本类型及组成
JJ204折页机构的调节与故障分析学生姓名：刘永泉指导老师：陈建东浙江工业大学成教学院目录第一章折页机的基本类型及组成 (1)一、折页机的基本类型 (1)二、折页机的组成 (2)三、裁纸辊筒直径与折页滚筒直径之比 (2)四、折页开本的基本种类 (3)第二章 JJ204折页机构的调节 (3)一、纵切和纵折机构 (3)二、裁切滚筒 (8)三、一折滚筒 (10)四、二折滚筒 (12)五、十六开附加刀式折页 (13)六、十六开折帖输出机构 (14)七、折页过程 (15)八、换帖 (16)第三章故障分析 (18)一、掉帖故障 (18)二、十六开折页不稳定 (19)三、折页常见故障分析 (20)第四章卷筒纸胶印机的新技术与发展趋势 (24)一、卷筒纸胶印的新技术 (24)二、卷筒纸胶印机的发展趋势 (26)致谢 (30)参考文献 (31)摘要随着人们生活节奏的加快，印刷品的周期也不断缩短。
因此，卷筒纸胶印机越来越多地被各印刷厂所采用。
而折页机构又是严重影响其产、质量的重要机构。
本人以北人产JJ204为例，结合本人十几年的工作经验，从纵折机构、32开折页、16开折页以及常见故障等对其加以分析，随着科学技术的发展，文中还特意提到了卷筒纸胶印机目前所采用的最新技术以及今后的发展趋势。
文中错误之处，望各位老师能够给予批评指正。
关键词：折页机故障最新技术发展趋势第一章折页机的基本类型及组成一、折页机的基本类型卷筒纸胶印都配有专用的折页装置，习惯上称之为折页机。
折页机与印刷部分直接连在一起，成为卷筒纸胶印机的最后一个机组，完成对印张进行裁切和折叠的工作。
折页是印刷生产中的最后一道重要工序，是提高劳动生产率，减少纸张损耗，提高成品率的重要环节。
折页机是卷筒纸胶印机的重要组成部分。
它不但要求能满足不同折页折帖的需要，而且要求折页折帖准确。
在卷筒纸胶印机中，折页机的折页方式可分为冲击式折页机和滚折式折页机。
它们的区别在于折页时折刀的动作不同，冲击式折页机的折刀除跟随折页辊筒转动以外，折刀自身还环绕折刀中心旋转，所以折刀运动是一个复合运动。
折页机的类型及选用
书山有路勤为径；学海无涯苦作舟
折页机的类型及选用
一、折页机的类型
折页机是把大幅印张按一定规格要求折叠成帖的机器。
根据折页机折
页机构的不同，折页机可分为刀式折页机、栅栏式折页机、栅刀混合式折页机和塑料线烫订折页机。
除此之外，在卷筒纸轮转印刷机上还装有配套专用的折页机构。
1.刀式折页机。
刀式折页机的折页机构是利用折刀将印张压入相对旋
转的一对折页辊中间，再由折页辊送出，完成一次折页过程。
常用的刀式折页机有ZY102型、ZY104型全张自动刀式折页机，ZY202型对开刀式折页机。
各种型号刀式折页机的工作原理基本相同。
折页机在工作时，首先由
输纸装置将印张2分离，由传送带4带着纸张向前运动；当纸张进行纵向和横向定位后，折刀1向下运动，将纸张压入相对旋转的折页辊3之间的缝隙中，由折页辊送出，完成第一折。
经过切断，打孔后的一折书帖由传送带送到第二折位置，而后再送到第三、第四折页位置，完成二、三、四折的工作。
根据需要使不同的折页机构及相应的收帖装置工作，就可得到折法、折数和幅面不同的书帖。
2.栅栏式折页机。
栅栏式折页机的折页机构是利用折页栅栏与相对旋
转的折页辊和挡板相到配合完成折页工作的。
栅式折页机只有对开、4开两个品种，常用的是ZY201型对开高速折页机。
根据折页的不同要求，改变栅栏式折页机折页装置的数量和彼此位置的相互配合，可以折叠出不同折页方式的书帖。
3.栅刀混合式折页机。
栅刀混合式折页机的折页机构是既有栅栏式折
专注下一代成长，为了孩子。
折页机的类型及选用
折页机的类型及选用一、折页机的类型1.刀式折页机。
刀式折页机的折页机构是利用折刀将印张压入相对旋转的一对折页辊中间，再由折页辊送出，完成一次折页过程。
常用的刀式折页机有ZY102型、ZY104型全张自动刀式折页机，ZY202型对开刀式折页机。
各种型号刀式折页机的工作原理基本相同，如图2-8所示。
折页机在工作时，首先由输纸装置将印张2分离，由传送带4带着纸张向前运动；当纸张进行纵向和横向定位后，折刀1向下运动，将纸张压入相对旋转的折页辊3之间的缝隙中，由折页辊送出，完成第一折。
经过切断，打孔后的一折书帖由传送带送到第二折位置，而后再送到第三、第四折页位置，完成二、三、四折的工作。
根据需要使不同的折页机构及相应的收帖装置工作，就可得到折法、折数和幅面不同的书帖。
2.栅栏式折页机。
栅栏式折页机的折页机构是利用折页栅栏与相对旋转的折页辊和挡板相到配合完成折页工作的。
栅式折页机只有对开、4 开两个品种，常用的是ZY201型对开高速折页机。
根据折页的不同要求，改变栅栏式折页机折页装置的数量和彼此位置的相互配合，可以折叠出不同折页方式的书帖，如图2-9～2-13各图所示。
图1 刀式折页机工作原理简图图2 ZY201型折页机工作原理简图(正折)1-传送辊2、3-折页辊4-上栅栏5-下栅栏6-挡规7、8-折页辊图3 反折的折页过程图4 平行折的折页过程图5 扇形折的折页过程图6 卷筒折的折页过程3.栅刀混合式折页机。
栅刀混合式折页机的折页机构是既有栅栏式折页机构，又有刀式折页机构。
其结构特点一般是：一、二折采用栅栏式，故折页速度快；三、四折采用刀式结构，因而折页质量好，性能稳定，调整简单，操作维修方便。
栅刀混合式折页机的型号有：ZY920型全张折页机，ZY203、ZY205对开折页机，ZY403型和ZY404型四开折页机等。
4.塑料线烫订折页机。
该机是在刀式或混合式折页机的最后一折前，加上塑料线烫订装置。
即在折页机里进行最后一折之前，从每一书帖最后一折折缝的里面，向外穿出一根特制的塑料线，使塑料线两端形成订脚，并用电热将其熔化，沿折缝与书帖粘合，然后进行最后一折的折页。
折页机的基本类型及组成
