示波器触发源如何选择,触发的作用是什么
示波器边沿触发设置方法
示波器边沿触发设置方法示波器是一种常用的电子测试仪器，用于观察和分析电信号的波形。
边沿触发是示波器中的一个重要设置，它可以帮助我们精确地捕捉特定信号的波形。
本文将介绍示波器边沿触发的设置方法。
一、什么是边沿触发边沿触发是指示波器在特定的电信号边沿处触发并显示波形的功能。
边沿可以是上升沿（rising edge）或下降沿（falling edge），通过设置示波器可以选择触发的边沿类型。
二、为什么需要边沿触发在某些情况下，我们需要观察特定信号的波形，但信号本身可能是非常快速和复杂的。
如果示波器显示所有的波形，我们将无法准确地分析信号的特性。
因此，边沿触发可以帮助我们只显示我们感兴趣的信号波形，从而更好地进行信号分析。
三、边沿触发的设置方法示波器通常提供了多种设置选项，这里我们将介绍一种常用的边沿触发设置方法。
1. 打开示波器并连接待测信号：首先，将示波器与待测信号源进行连接。
确保信号源的输出符合示波器的输入要求，并确保连接稳定可靠。
2. 选择触发源：示波器通常提供了多个触发源选项，例如外部信号触发、通道触发等。
根据实际情况选择触发源，并将触发源连接到正确的触发输入端口。
3. 设置触发模式：示波器通常提供了多种触发模式，例如自动触发、单次触发、正常触发等。
根据实际需求选择触发模式，并将示波器切换到相应的模式。
4. 设置触发电平：示波器通常提供了触发电平的设置选项。
根据待测信号的特点，选择适当的触发电平。
例如，如果我们关注的是上升沿，可以将触发电平设置为待测信号上升沿的阈值。
5. 设置触发边沿：示波器通常提供了触发边沿的选择选项，包括上升沿触发和下降沿触发。
根据实际需求选择触发边沿，并将示波器设置为相应的边沿类型。
6. 调整触发灵敏度：示波器通常提供了触发灵敏度的调节选项，用于调整触发电平的灵敏度。
根据实际需求，适当调整触发灵敏度，以确保示波器能够准确地捕捉到触发边沿。
7. 进行触发：完成以上设置后，将示波器切换到触发模式，并开始观察波形。
示波器的触发释抑功能
示波器的触发释抑功能示波器的触发抑制功能是指示波器在测量信号时，通过触发电路来限定触发抑制条件，从而使仪器能够稳定地显示周期性信号的波形。
触发释抑功能在示波器的应用中起着至关重要的作用，本文将从原理、应用及操作三个方面对示波器的触发释抑功能进行详细介绍。
原理：示波器的触发抑制功能依赖于触发电路，触发电路检测输入信号并根据设定的触发条件，将触发信号送往扫描电路，从而稳定地显示波形。
触发条件常见的包括信号的上升沿、下降沿、脉宽、幅度等。
通过设置合适的触发条件，触发抑制功能可保证示波器能够稳定地显示特定信号，避免波形跳动或失真问题。
应用：触发抑制功能广泛应用于各种电子测试与测量领域。
在数字电路测试中，通过设置触发条件，可以准确捕捉并显示特定的数字信号波形，有助于分析和调试数字电路的运行状态。
在模拟电路测试中，通过设置合适的触发条件，可以显示稳定的周期性信号波形，方便测量信号的频率和幅度等参数。
此外，触发抑制功能还可用于捕捉特定的脉冲信号，如雷达脉冲信号、通信信号等。
操作：在使用示波器触发抑制功能时，首先需要设置触发源，选择适当的输入信号通道或外部触发信号。
接下来，根据测试需要，设置合适的触发条件，包括触发类型、触发电平、触发沿等。
触发类型可选择上升沿触发、下降沿触发、任意沿触发等，触发电平则用于设置触发的电平阈值。
最后，调整示波器的时间基准、水平偏移等参数，以获得清晰、稳定的波形显示。
在实际操作中，需要注意以下几点：第一，正确选择触发类型和触发电平，以确保触发电路能准确响应所需信号；第二，合理选择时间基准和水平偏移，以适应不同频率和幅度的信号波形；第三，对于较为复杂的信号波形，可以尝试使用高级的触发功能，如窗口触发、脉宽触发等，以便更好地捕捉感兴趣的波形。
总结：示波器的触发抑制功能是一项重要的测量工具，在电子测量和测试中有着广泛的应用。
通过正确设置触发条件，触发抑制功能可以帮助我们准确地捕捉和显示周期性信号的波形，使测量结果更加准确可靠。

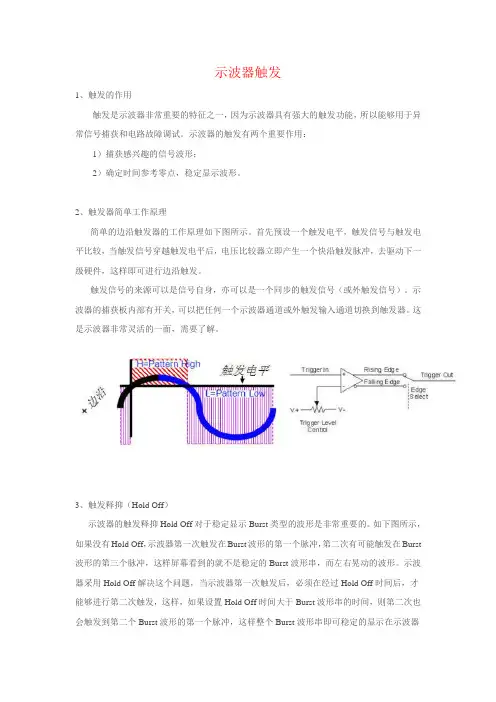

示波器触发
示波器触发1、触发的作用触发是示波器非常重要的特征之一，因为示波器具有强大的触发功能，所以能够用于异常信号捕获和电路故障调试。
示波器的触发有两个重要作用：1）捕获感兴趣的信号波形；2）确定时间参考零点，稳定显示波形。
2、触发器简单工作原理简单的边沿触发器的工作原理如下图所示。
首先预设一个触发电平，触发信号与触发电平比较，当触发信号穿越触发电平后，电压比较器立即产生一个快沿触发脉冲，去驱动下一级硬件，这样即可进行边沿触发。
触发信号的来源可以是信号自身，亦可以是一个同步的触发信号（或外触发信号）。
示波器的捕获板内部有开关，可以把任何一个示波器通道或外触发输入通道切换到触发器。
这是示波器非常灵活的一面，需要了解。
3、触发释抑（Hold Off）示波器的触发释抑Hold Off对于稳定显示Burst类型的波形是非常重要的。
如下图所示，如果没有Hold Off，示波器第一次触发在Burst波形的第一个脉冲，第二次有可能触发在Burst 波形的第三个脉冲，这样屏幕看到的就不是稳定的Burst波形串，而左右晃动的波形。
示波器采用Hold Off解决这个问题，当示波器第一次触发后，必须在经过Hold Off时间后，才能够进行第二次触发，这样，如果设置Hold Off时间大于Burst波形串的时间，则第二次也会触发到第二个Burst波形的第一个脉冲，这样整个Burst波形串即可稳定的显示在示波器的屏幕上。
4、边沿（Edge）触发边沿触发是示波器最常用的触发类型，也是示波器默认的触发类型。
边沿触发分为上升边沿触发（默认类型），下降边沿触发，或者双边沿触发。
双边沿触发功能可以让我们简单看看数据信号的眼图（并不准确，尤其边沿抖动部分）。
5、边沿再边沿（Edge Then Edge）触发边沿再边沿触发功能是较少使用的触发功能，先检测一个边沿，等一定的时间或一定数量的事件，再触发另一个边沿。
基于事件的是指经过多少个边沿（边沿数量可以设置）再触发；基于时间的是指经过多长时间（时间长度可以设置）再触发。
示波器的时间测量和时钟同步技巧
示波器的时间测量和时钟同步技巧示波器是在电子行业中广泛使用的一种测量仪器，其主要功能是展示电压随时间的变化情况，并进行各种信号的分析和测量。
然而，在使用示波器进行时间测量时，由于外部环境的干扰和示波器本身的误差等原因，可能存在一定的不准确性。
因此，本文将介绍一些示波器的时间测量和时钟同步技巧，以提高测量结果的准确性和可靠性。
一、示波器的时间测量技巧1. 选择合适的触发源：在进行时间测量时，触发源的选择非常重要。
触发信号的稳定性和准确性将直接影响到示波器的测量结果。
因此，根据具体需求选择合适的触发源，如外部触发、内部触发或自动触发等。
2. 合理设置时间基准：示波器的时间基准是进行测量的基础，因此必须正确设置和校准时间基准。
可以使用外部时间基准或内部时间基准，通过与标准时间源进行对比和校准，确保时间测量的准确性。
3. 调整水平和垂直缩放：在进行时间测量时，通过调整示波器的水平和垂直缩放，可以使观测信号完整地显示在示波器的屏幕上，从而准确地进行时间测量。
二、示波器的时钟同步技巧1. 外部时钟同步：当需要对示波器进行时间同步时，可以通过外部设备提供的时钟信号进行同步。
将外部时钟源连接到示波器的外部时钟输入端口，并确保外部时钟源的稳定性和准确性，以实现示波器的时钟同步。
2. 内部时钟校准：示波器的内部时钟是进行时间测量的关键，因此需要定期校准示波器的内部时钟。
可以使用标准时间源进行校准，根据校准结果调整示波器的内部时钟，以确保示波器测量结果的准确性。
3. 信号触发和同步：在进行时钟同步时，需要确保待测信号与示波器的时钟信号同步。
可以通过信号触发设置和同步信号源的选择来实现信号的触发和同步，从而保证测量结果的准确性。
总结：对于示波器的时间测量和时钟同步技巧，需要充分考虑信号触发和同步，选择合适的触发源和时钟源，并进行适当的调整和校准。
只有确保示波器的测量准确性和时钟同步性，才能得到可靠的测量结果，并满足实际应用的需求。

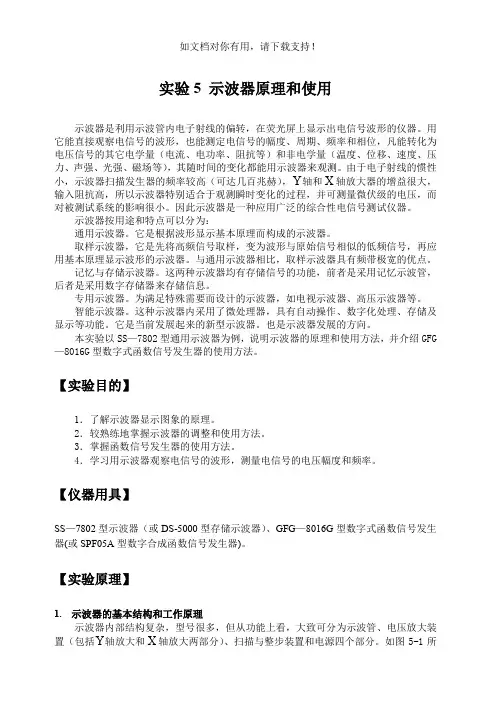

大学物理实验讲义实验09 示波器原理和使用
实验5 示波器原理和使用示波器是利用示波管内电子射线的偏转，在荧光屏上显示出电信号波形的仪器。
用它能直接观察电信号的波形，也能测定电信号的幅度、周期、频率和相位，凡能转化为电压信号的其它电学量（电流、电功率、阻抗等）和非电学量（温度、位移、速度、压力、声强、光强、磁场等），其随时间的变化都能用示波器来观测。
由于电子射线的惯性小，示波器扫描发生器的频率较高（可达几百兆赫），Y轴和X轴放大器的增益很大，输入阻抗高，所以示波器特别适合于观测瞬时变化的过程，并可测量微伏级的电压，而对被测试系统的影响很小。
因此示波器是一种应用广泛的综合性电信号测试仪器。
示波器按用途和特点可以分为：通用示波器。
它是根据波形显示基本原理而构成的示波器。
取样示波器，它是先将高频信号取样，变为波形与原始信号相似的低频信号，再应用基本原理显示波形的示波器。
与通用示波器相比，取样示波器具有频带极宽的优点。
记忆与存储示波器。
这两种示波器均有存储信号的功能，前者是采用记忆示波管，后者是采用数字存储器来存储信息。
专用示波器。
为满足特殊需要而设计的示波器，如电视示波器、高压示波器等。
智能示波器。
这种示波器内采用了微处理器，具有自动操作、数字化处理、存储及显示等功能。
它是当前发展起来的新型示波器。
也是示波器发展的方向。
本实验以SS—7802型通用示波器为例，说明示波器的原理和使用方法，并介绍GFG —8016G型数字式函数信号发生器的使用方法。
【实验目的】1．了解示波器显示图象的原理。
2．较熟练地掌握示波器的调整和使用方法。
3．掌握函数信号发生器的使用方法。
4．学习用示波器观察电信号的波形，测量电信号的电压幅度和频率。
【仪器用具】SS—7802型示波器（或DS-5000型存储示波器）、GFG—8016G型数字式函数信号发生器(或SPF05A型数字合成函数信号发生器)。
【实验原理】1.示波器的基本结构和工作原理示波器内部结构复杂，型号很多，但从功能上看，大致可分为示波管、电压放大装置（包括Y轴放大和X轴放大两部分）、扫描与整步装置和电源四个部分。

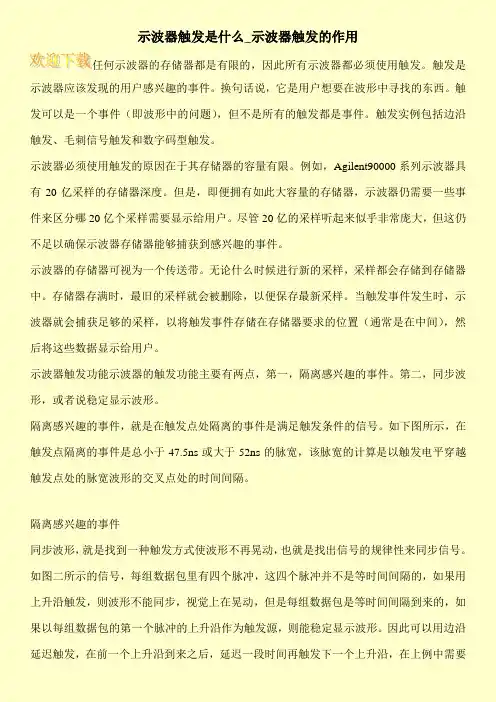

示波器触发是什么_示波器触发的作用
示波器触发是什么_示波器触发的作用任何示波器的存储器都是有限的，因此所有示波器都必须使用触发。
触发是示波器应该发现的用户感兴趣的事件。
换句话说，它是用户想要在波形中寻找的东西。
触发可以是一个事件（即波形中的问题），但不是所有的触发都是事件。
触发实例包括边沿触发、毛刺信号触发和数字码型触发。
示波器必须使用触发的原因在于其存储器的容量有限。
例如，Agilent90000系列示波器具有20亿采样的存储器深度。
但是，即便拥有如此大容量的存储器，示波器仍需要一些事件来区分哪20亿个采样需要显示给用户。
尽管20亿的采样听起来似乎非常庞大，但这仍不足以确保示波器存储器能够捕获到感兴趣的事件。
示波器的存储器可视为一个传送带。
无论什么时候进行新的采样，采样都会存储到存储器中。
存储器存满时，最旧的采样就会被删除，以便保存最新采样。
当触发事件发生时，示波器就会捕获足够的采样，以将触发事件存储在存储器要求的位置（通常是在中间），然后将这些数据显示给用户。
示波器触发功能示波器的触发功能主要有两点，第一，隔离感兴趣的事件。
第二，同步波形，或者说稳定显示波形。
隔离感兴趣的事件，就是在触发点处隔离的事件是满足触发条件的信号。
如下图所示，在触发点隔离的事件是总小于47.5ns或大于52ns的脉宽，该脉宽的计算是以触发电平穿越触发点处的脉宽波形的交叉点处的时间间隔。
隔离感兴趣的事件同步波形，就是找到一种触发方式使波形不再晃动，也就是找出信号的规律性来同步信号。
如图二所示的信号，每组数据包里有四个脉冲，这四个脉冲并不是等时间间隔的，如果用上升沿触发，则波形不能同步，视觉上在晃动，但是每组数据包是等时间间隔到来的，如果以每组数据包的第一个脉冲的上升沿作为触发源，则能稳定显示波形。
因此可以用边沿延迟触发，在前一个上升沿到来之后，延迟一段时间再触发下一个上升沿，在上例中需要。
泰克示波器的B触发功能
B触发：B触发主要用来测量在A事件发生后的一段时间内（如A的一个或半个周期内），B事件发生多少次，如用来测试Htotal，Vtotal等。
A事件为低频信号，B事件为高频信号。
以下为B触发的设置步骤（以测试Htotal为例，所使用示波器为泰克TDS3034B）：首先要选择设置A触发，A触发为A事件的触发设置（平时我们使用示波器的触发功能就是A触发，设置A触发时要关掉示波器的B触发功能），如图2所示（快速菜单键按下后的界面），主要选择A触发的触发源（此处选择CH2）、耦合类型（直流）、触发类型等（上升沿）。
图1然后选择B触发，先把B TRIG键按下，左边的指示灯会亮起（B触发功能打开），然后按一下B TRIG键下面的菜单键，然后配置B触发。
图3B触发需要设置的有触发源（CH3）、耦合（直流）、触发类型（上升沿，此处最好选择下降沿，原因如后面所述）、触发电平，如图4所示。
图5： 把CH1和CH2分别接上相应的信号，CH1接DE 信号，CH2接CLK 信号，再按AOUTSET ，然后分别调节幅度标度旋钮和时间标度旋钮，把显示的内容放大到合适幅度，缩短显示的扫描时间，能够清晰显示每一个B 事件，如图6所示。
图6：再按下B在A后触发事件下方的按键，图7：设定完成后按B在A后触发到达如图7的界面。
图8：然后按B 事件下的设置分钟，顺时针旋动滚动条的旋钮，到下个A 事件的结束点，在这端时间（空间）内的B 事件的数目就可以在B 事件上显示出来。
如图10所示。
图9：图10：按B事件下面的设为分钟，就可以清零，重新测量。
除事件外，B触发也可测量时间。
在图10的界面中选择时间，就可以测量时间。
为什么B事件触发最好选择下降沿？不知道为什么，选择上升沿时，示波器统计会有错误。
如图11~14所示。
图11：A、B触发都选择上升沿。
图12：A、B触发都选择上升沿时，第三个B事件时，示波器统计才是第二个B事件。
图13，A事件选择上升沿，B事件选择下降沿时，示波器显示无误图14：A事件触发选择上升沿，B事件触发选择下降沿，示波器统计无误。
示波器的使用方法
XJ4318型双踪示波器的主要功能开关XJ4318型双踪示波器的主要开关有触发方式开关、触发源开关、内触发选择开关、垂直方式开关、电平调节器、扫描时间因数开关、偏转因数开关、输入耦合开关和“辉度”调节器等。
（1）触发方式开关共4档，用于选择扫描工作方式。
其中：AUTO——扫描电路处于自激状态；NORM——扫描电路处于触发状态；TV-V——电路处于电视场同步；TV-H——电路处于电视行同步。
（2）触发源开关有3档，用以选择扫描触发信号的来源。
其中：INT——内触发，触发信号来自Y放大器；EXT——外触发，触发信号来自外触发输入端输入的信号；LINE——电源触发，触发信号来自电源波形，用于垂直输入信号和电源频率成倍数关系的情况。
（3）内触发选择开关共3档，用以选择扫描内触发信号源。
其中：CH1——加到CH1输入连接器的信号是触发信号源；CH2——加到CH2输入连接器的信号是触发信号源；VERT——垂直方式内触发源取自垂直方式开关所选择的信号。
（4）垂直方式开关共5档，用来选择垂直放大系统的工作方式。
其中：CH1——显示CH1通道的输入信号；CH2——显示CH2通道的输入信号；ALT——交替显示CH1、CH2通道的输入信号，交替过程出现于扫描结束后回扫的一段时间里，该方式在0.2~0.5 ms/div的扫描速度范围内同时观察两个输入信号；CHOP——断续显示，扫描过程中的显示过程在CH1和CH2之间转换，该方式在0.2~1 ms/div 的扫描速度范围内同时观察两个输入信号；ADD——使CH1信号与CH2信号相加或相减。
（5）电平调节器用于调节和确定扫描触发点在触发信号上的位置，将其沿顺时针方向旋足并接通开关后，可听到“啪”的一声，此即为锁定位置。
此时，触发点将自动处于被测波形的中心电平附近。
当调试出的波形不稳定时，微调电平调节器可使波形稳定。
（6）扫描时间因数开关“t/div”须根据被测信号的频率来选择相应的档数，使这一信号在荧光屏上显示时有合适的水平X轴方向。
示波器的触发功能及其作用
示波器的触发功能及其作用示波器是一种广泛应用于电子领域的仪器，用于显示电信号的波形。
其正常工作的基础是对电信号进行触发功能的控制。
本文将对示波器的触发功能及其作用进行探讨和分析。
一、触发功能的定义示波器的触发功能是指控制示波器在每个波形周期开始的特定点进行显示的能力。
通过设置触发电平、触发源、触发方式等参数，示波器可以准确地捕捉到所需的波形信号，并将其显示在屏幕上。
二、触发功能的作用示波器的触发功能对正确显示波形起着至关重要的作用。
以下是触发功能的几个重要作用：1. 稳定显示波形触发功能可以让示波器只在稳定的波形出现时进行显示，避免因信号的不稳定导致波形抖动或无法正常显示。
通过设置适当的触发电平和触发方式，可以确保示波器只在特定条件下才显示波形，提高显示的稳定性。
2. 捕捉特定的波形信号在复杂的电路中，可能存在多个波形信号同时存在的情况。
通过设置适当的触发源，示波器可以选择并捕捉到特定的波形信号进行显示。
这对于分析电路中的各个信号分量非常重要，可以帮助工程师进行故障排查和波形测量。
3. 调整波形显示位置通过设置触发位置，示波器可以调整波形的显示位置。
当需要详细观察波形的某一部分时，可以通过调整触发位置，使所需波形在屏幕上居中显示，方便用户观察和分析。
4. 脉冲宽度测量在数字电路中，脉冲信号的宽度往往是一个重要参数。
示波器的触发功能可以实现对脉冲信号宽度的精确测量。
通过设置触发方式为脉冲宽度触发，并设置合适的触发电平和触发时间，示波器可以准确地测量脉冲信号的宽度，为工程师提供有价值的参考数据。
5. 有效观察周期信号对于周期性的信号，示波器的触发功能可以确保示波器在每个周期开始时进行显示，从而有效观察信号的周期性特征。
通过设置合适的触发源和触发电平，示波器可以准确地触发并显示周期信号，帮助工程师进行相应分析和测试。
总结：示波器的触发功能是确保示波器能够准确显示波形的关键。
通过触发功能的设置，示波器可以稳定显示波形、捕捉特定信号、调整显示位置、测量脉冲宽度以及观察周期性信号等。
(上)关于示波器的触发功能
博客首页 | 排行榜 | 与非网新用户系统正式上线 | 注册 电子业界资讯搜索博文 搜 索汪进进进进的博客的博客分享 悦纳 感动博客相册个人档案示波器基示波器基础础系列之三 系列之三 ——— 关于示波器的于示波器的触触发功能功能（（上篇上篇）） 2008-09-21 17:02加入收藏 转发分享( 编者按: 残奥会闭幕了，但没有太多人关心，人们在关心“风暴”——世界上最发达的国家的金融风暴，世界上人口最多的国家的奶粉风暴。
“你喝过三鹿奶粉了吗？” 中国的每一个父母都对自己的子女的作为个体异常地关心呵护，但这些家长本身作为个体成为社会系统的一分子的时候，不知道为什么这个社会系统集体性地缺少了社会责任感。
23家的奶粉全部有问题，但国外品牌一家都没有问题。
天啊，中国人真的那么丑陋吗？天下兴亡，匹夫有责。
但除了关心点天下大事之外，我每天还是继续着实现我的职业使命——让中国的工程师用上世界上最好的示波器！这种使命感让我有动力在周末的清晨敲打键盘完成本周的文章。
我们都知道，心里想的和嘴上说的总是有差距，想表达出自己想的是每个人一辈子的功课。
将嘴上说变成纸上写的又是一个升级过程。
“写下来”是帮助我们准确深入理解某些概念的一种训练，在学生时代我们常要接受这样的训练。
这周我要分享的话题是关于示波器的触发功能。
我很早就有写这样的文章的想法了，但因为说和写的差距，我常讲触发但写下来并不容易，今天终于完成了上篇。
这是针对初学者的，很多已了解示波器的工程师不需要阅读此文了。
我对我的表达的准确性和方式很是惶恐，总觉得没有写好，上周日就写了初稿，上周一就发给同事寻求修改意见，今天又做了适当修改。
如果大家有什么修改意见请给我反馈，我希望以后初学者读完此文就完全明白了触发是什么概念，不再只会Auto Setup 了。
