充电桩线缆标准
汽车充电桩使用的线缆标准
汽车充电桩使用的线缆标准
一、线缆材料
汽车充电桩使用的线缆应采用符合标准的电缆线，一般使用铜芯电缆。
电缆的导体截面积应符合充电桩的额定电流要求。
二、线缆尺寸
根据充电桩的输出功率和电流，选择合适线径的电缆。
一般来说，充电桩的输出电流在10-30A之间，因此选择2.5-4mm²的铜芯电缆较为合适。
三、线缆颜色
汽车充电桩使用的电缆应采用符合规范的电缆线，其中火线为红色或棕色，零线为蓝色或黑色，地线为黄绿相间的颜色。
四、线缆端子
充电桩使用的电缆端子应符合相关标准，一般采用铜质端子，并具备足够的机械强度和导电性能。
五、线缆保护层
汽车充电桩使用的电缆应具备防水、防潮、防腐蚀等性能，以保护电缆不受环境和气候的影响。
六、线缆阻燃性
汽车充电桩使用的电缆应具备阻燃性能，以防止电缆在火灾中产生更大的危害。
七、线缆耐压性
充电桩使用的电缆应具备较高的耐压性能，以防止高电压对电缆造成损坏。
一般来说，充电桩的输出电压在400-1000V之间，因此电缆的耐压等级应不低于
这个范围。
八、线缆传输速率
汽车充电桩使用的电缆应具备较高的传输速率，以满足快速充电的需求。
一般来说，充电桩的输出电流较大，因此电缆的传输速率也应相应提高，以保证充电效率。
ul汽车充电桩线标准
ul汽车充电桩线标准
UL（Underwriters Laboratories）是美国一个知名的安全认证机构，他们制定了许多电器和电子产品的标准。
然而，我并未找到关于UL汽车充电桩线标准的具体信息。
可能是因为电动汽车和充电桩的市场规模还相对较小，或者UL的标准在不断更新和调整。
一般来说，电动汽车充电桩的线缆需要满足一定的标准，包括耐温性、防火性、抗干扰性、耐腐蚀性等。
此外，由于电动汽车充电桩需要与电动汽车的充电接口进行连接，因此充电桩的线缆需要满足一定的尺寸和接口要求。
如果你需要具体的电线标准，建议直接联系UL进行咨询，或者参考相关的电气标准，如IEC 62196（电动汽车传导充电用连接器）和IEC 61984（电缆和光缆的尺寸》系列标准。
汽车充电桩使用的线缆标准
汽车充电桩使用的线缆标准摘要：I.引言- 介绍汽车充电桩的背景和重要性II.汽车充电桩线缆标准概述- 线缆标准的重要性- 常见线缆标准简介III.充电桩线缆的选材和规格- 线缆的选材要求- 线缆规格的要求IV.充电桩线缆的安全性能- 线缆的安全性能要求- 安全性能的保障措施V.国内外充电桩线缆标准对比- 我国充电桩线缆标准现状- 国内外标准对比与分析VI.未来充电桩线缆的发展趋势- 技术发展趋势- 市场前景展望正文：随着电动汽车的普及和推广，汽车充电桩作为电动汽车的“加油站”，其线缆的选择和使用越来越受到人们的关注。
本文将详细介绍汽车充电桩使用的线缆标准，以帮助大家更好地了解和应用线缆标准。
一、汽车充电桩线缆标准概述汽车充电桩线缆标准是确保充电桩安全、稳定、高效运行的关键。
目前，国内外已有一些常见的线缆标准，如GB/T、IEC、SAE等。
其中，GB/T是我国的国家标准，IEC是国际标准，SAE是美国汽车工程师协会标准。
这些标准对充电桩线缆的规格、选材、安全性能等方面都有详细的规定。
二、充电桩线缆的选材和规格1.线缆的选材要求充电桩线缆应具备良好的耐热性、耐候性、抗紫外线、抗老化等性能。
此外，线缆的选材还需考虑环保、防火等要求。
一般来说，充电桩线缆采用铜线作为导体，因为铜线的导电性能好、抗氧化能力强。
2.线缆规格的要求充电桩线缆的规格需要根据充电桩的额定功率、电压、电流等参数来选取。
常见的线缆规格有4平方毫米、6平方毫米等。
此外，根据充电桩的使用环境和安装要求，线缆还需具备良好的柔软性、抗拉强度等性能。
三、充电桩线缆的安全性能充电桩线缆的安全性能至关重要。
根据相关标准，充电桩线缆应具备良好的绝缘性能、抗电弧性能、耐热性能等。
为了保障线缆的安全性能，线缆的制造过程需要严格控制，同时在安装和使用过程中也要做好防护措施。
四、国内外充电桩线缆标准对比我国充电桩线缆标准在逐步完善，但与国外先进标准相比，仍有一定的差距。
SAE J1772 - 标准
SAE J1772是汽车工程师协会提出的一个适用于电动汽车充电连接器的标准，它覆盖了电动汽车充电系统和连接器里通用的物理，电器，通讯协议和性能要求，目的是定义一个通用的充电需求，尺寸的充电连接器。
河北优控新能源科技有限公司研发的插入式电动汽车和混动动力汽车控制器，在整车整合和匹配过程中，对车上配置的充电系统采用了J1772标准内的定义，和国际接轨，适用于含有J1772标准的充电桩。
而国内充电桩的建设基本上全部采用J1772的充电插头标准。
适用于国内和北美地区的用电标准。
下面对SAEJ1772标准进行详细介绍。
1，接插件介绍：J1772-2009 接插件是专门为那些用单相电系统120或240V 的地区而设计的，这个圆形直径为43mm的接插件有5个针脚，三个不同的尺寸针脚。
AC1，AC2 两个引脚，相同尺寸，大功率针脚，用于充电接地引脚，用来接地检测和通讯引脚，尺寸相同，两个较小尺寸的控制引脚，用来和车载充电器连接，决定了充电的功率下面主要介绍下检测引脚和通讯引脚：检测引脚（“Proximity Detection），防止连接到充电器时汽车移动，用来检查车辆是否插有充电插头通讯引脚(Control Pilot )：用于协调汽车和充电器之间的充电阶段的线路，决定了充电功率的大小。
这个接插件采用用一个由充电桩设备产生的1KHz +12V的方波信号，在这个引脚来检测车辆是否存在，传输最大允许的充电电流并且来控制充电，而充电电流的大小由发送的PWM信号的频率来决定。
这个接插件设计可以承受10000此的连接/断开循环，这样的一个设计可以使接插件有27年的使用寿命，所以质量比较可靠。
注：在插入式充电电动汽车和混动动力汽车中，检测引脚会给控制器（VCU）和电池管理系统（BMS）信号，用来检车充电插头是否连接，如果连接后BMS控制器会根据电池组状态进行充电，而VCU（HCU）会防止在充电插头连接时车辆移动，用来提醒驾驶者。
丰田标准充电桩的线缆标号
丰田标准充电桩的线缆标号丰田的标准充电桩提供了方便和可靠的电动车充电解决方案。
作为电动车行业的领先企业，丰田充电桩的线缆标号是非常重要的。
丰田的标准充电桩通常使用的是两种主要类型的线缆标号：直流快充和交流普通充电。
下面将分别介绍这两种类型的线缆标号。
第一种是直流快充标号，通常以Combo或者CCS（Combined Charging System）标识。
这种标准支持较高功率的快速充电，能够大大减少电动车的充电时间。
这种标准使用的线缆通常是带有特殊连接器的直流线缆，其标号是根据国际标准来确定的。
例如，标号为50 kW 的直流充电桩使用的线缆标号是CCS-2（带有二相交流连接器）或者CCS-1（带有单相交流连接器）。
这些标号代表了充电桩所支持的最大功率。
第二种是交流普通充电标号，通常以Type 2或者IEC 62196标识。
这种标准支持较低功率的充电，适用于家庭、商业和公共场所等广泛的应用场景。
这种标准使用的线缆通常是带有标准Type 2连接器的交流线缆，其标号也是根据国际标准来确定的。
例如，标号为22 kW的交流充电桩使用的线缆标号是Type 2。
丰田的标准充电桩的线缆标号不仅代表了充电桩支持的最大功率，还代表了充电桩和电动车之间的连接方式和兼容性。
不同的电动车可能使用不同类型的线缆标号，因此用户在选择充电桩时需要注意充电桩的线缆标号是否与自己的电动车匹配。
总之，丰田的标准充电桩提供了直流快充和交流普通充电两种类型的线缆标号。
这些标号不仅代表了充电桩的最大功率，还代表了充电桩和电动车之间的连接方式和兼容性。
用户在选择充电桩时需要留意这些标号，以确保充电桩与自己的电动车匹配。
通过丰田的标准充电桩，电动车的充电变得更加方便和可靠。
充电桩电缆标准

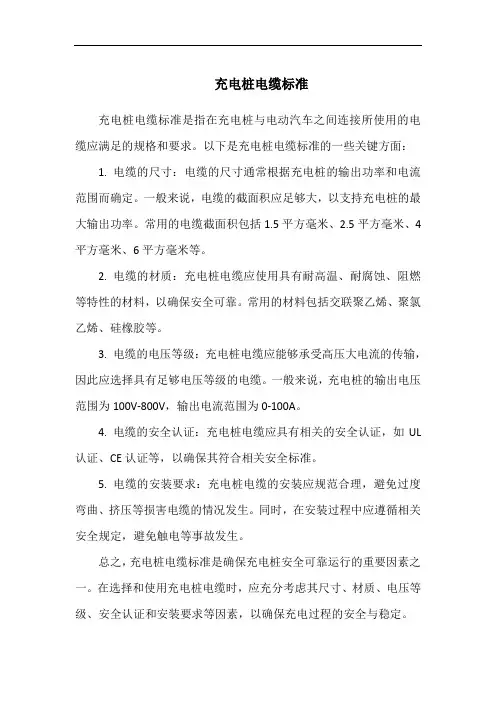

充电桩电缆标准
充电桩电缆标准是指在充电桩与电动汽车之间连接所使用的电缆应满足的规格和要求。
以下是充电桩电缆标准的一些关键方面：
1. 电缆的尺寸：电缆的尺寸通常根据充电桩的输出功率和电流范围而确定。
一般来说，电缆的截面积应足够大，以支持充电桩的最大输出功率。
常用的电缆截面积包括1.5平方毫米、
2.5平方毫米、4平方毫米、6平方毫米等。
2. 电缆的材质：充电桩电缆应使用具有耐高温、耐腐蚀、阻燃等特性的材料，以确保安全可靠。
常用的材料包括交联聚乙烯、聚氯乙烯、硅橡胶等。
3. 电缆的电压等级：充电桩电缆应能够承受高压大电流的传输，因此应选择具有足够电压等级的电缆。
一般来说，充电桩的输出电压范围为100V-800V，输出电流范围为0-100A。
4. 电缆的安全认证：充电桩电缆应具有相关的安全认证，如UL 认证、CE认证等，以确保其符合相关安全标准。
5. 电缆的安装要求：充电桩电缆的安装应规范合理，避免过度弯曲、挤压等损害电缆的情况发生。
同时，在安装过程中应遵循相关安全规定，避免触电等事故发生。
总之，充电桩电缆标准是确保充电桩安全可靠运行的重要因素之一。
在选择和使用充电桩电缆时，应充分考虑其尺寸、材质、电压等级、安全认证和安装要求等因素，以确保充电过程的安全与稳定。
新能源电车对充电桩线缆的要求
新能源电车对充电桩线缆的要求新能源电车（NEV）的快速普及加速了充电设备的需求。
对于充电桩线缆的选择和标准，实现了规范和统一，并对线缆的可靠性和耐用性提出更高的要求。
线缆材料随着NEV充电设备标准的发展，充电桩线缆需要适应不同环境和不同的电流需求。
为了支持高功率充电，这些线缆需要更高的导电性、更好的耐热性和更好的耐久性，以确保其性能在多次插拔和使用中保持稳定。
同时，在不同的操作环境下使用线缆，需要考虑线缆的耐受性和耐化学腐蚀性。
NEV的充电桩线缆应使用氧化铜、聚酰亚胺、环氧树脂等材料，用于保持耐久性和可靠性，并提供更高功率传输。
线缆电阻&功率传输出NEV充电桩线缆的长度和尺寸必须适应不同需求，同时还要考虑衰减和传输损失。
线缆电阻应该尽可能地小以支持高效转化功率。
在传输功率方面，NEV需要更高的数据采集和处理能力，CPU的功能和精度必须满足汽车嵌入式计算和CAN总线传输。
机械连接和插头新能源充电设备通常具有机械性连接，插头必须与另一个插头插口完全符合，以保持连接器在插入/拔出时的可靠性。
此外，NEV充电桩线缆的插头必须方便插入/拔出，因此必须设计人性化。
插头必须经过更多的尝试以确保其可靠性，同时为了支持高功率充电，插头的电极也应非常可靠。
增强安全性NEV充电桩线缆需要符合国际标准和质量认证以确保安全性。
这些线缆应符合IP54至IP67级别的防水和防护标准。
在避免电击风险和避免故障的同时，接地和连接应提供充足的保护。
线缆的质量和安全认证涉及使用知名制造商或标准组织发布的认证。
众所周知，制定和实施规范和标准是确保NEV充电桩线缆安全和质量的重要措施之一。
结论总之，新能源电车对充电桩线缆的要求越来越高。
线缆材料，电阻和功率传输，机械连接和插头，增强的安全性是影响充电桩线缆性能的重要因素。
遵守这些要求将有助于确保NEV使用过程中的安全性和可靠性。
电动汽车充电桩线缆长度选择分析
电动汽车充电桩线缆长度选择分析摘要：电动汽车充电桩布局广泛，但其充电线缆长度的选择容易被人们忽视，大部分厂家默认出厂配置7m的长度以满足各种充电情况，没有考虑实际使用的需求。
超长配置的线缆重量大、容易被车辆碾压、阻碍交通，长期恶劣状况下使用甚至影响其绝缘安全性能。
通过分析不同使用场景，分析线缆合理需求长度，得出单桩单车位型布局和侧置布局所需线缆长度最小。
关键字：电动汽车充电桩；充电线缆；车位布局。
引言近年来，电动汽车已逐步进入到人们的视野，电动汽车充电设施也逐渐被人们认知。
目前企业对于充电线缆长度的均按照7m配置，并未考虑现场实际需求情况。
较长的充电电缆处理比较困难，充电桩旁边经常可以见到随意摆放的充电线缆，有时候线缆横放于路面，阻碍行人和车辆通行，经常被行人踩踏，更甚遭遇车辆碾压，线缆长期经常拖在地面及碾压，加上环境影响使其老化加剧，容易造成绝缘故障，甚至引起触电安全事故。
充电线缆长度过长还会增加电能损耗，造成资源浪费，长度不足将使部分车辆与充电桩无法连接或连接后接口应力过大。
因此对于线缆长度的选择可以有效的解决上述问题，本文将结合安装环境和车辆充电位置对充电桩引出线缆长度进行分析，可作为充电桩生产、运营厂家选择线缆长度的参考。
个人停车位安装环境对于自家个人停车位安装的充电桩比较简单，以交流充电桩为主，充电线缆较细，充电枪也较轻。
车主可以在考虑电源走线和安装方式后，选定充电桩位置，然后再结合自己电动汽车充电接口的位置和车位情况，确定合适的线缆长度。
固定车位充电桩安装位置一般在车位端部或侧面，充电桩到车辆充电接口之间的距离一般不超过3m，按照充电桩线缆出口高度1.5m，汽车充电接口高度0.5m，因此充电线缆长度宜选择3-4m。
图1.个人车位安装示意图一公共自助充电站公共运营充电场站一般以大功率直流充电桩为主，其安装方式和充电方式复杂，此处主要以单桩单车位、单桩双车位、双桩多车位为例进行讨论。
通常，一个标准车位一般尺寸为 2.4m*5.3m，此处讨论均按照标准车位尺寸展开。
充电桩施工方案
充电桩安装施工方案编制: 北京中电盛世电力建设有限公司施工单位：北京中电盛世电力建设有限公司日期：2019年5月8日1、编制说明1.1、编制说明根据ZDZDAC-32A-133BAIC 输出电流32A 输入电压220V 功率7kw 电动汽车充电桩指导说明书、供配电、电气安装图纸的设计编制。
1.2、编制依据中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准、所执行规范主要目录如下：GB50045《低压配电设计规范》GB50194《建设工程施工现场供用电安全规范》GB50055《通用用电设备配电设计规范》GB50052《供配电系统设计规范》GB50150《电气装置安装工程电气设备交接试验标准》GB50168-2006《电缆线路施工及验收规范-国标》GB 50254 《电气装置安装工程低压电器施工及验收规范》GB50303《建筑电气工程施工质量验收规范》JGJ46《施工现场临时用电规范安全技术规范》JGJ59《建筑施工安全检查标准》1.2、编制原则在本施工方案编制前、专业技术人员现场勘察了用户的停车位及周边实际状况。
并与物业、用户就电源接入、电缆敷设、充电桩安装位置进行充分交流。
针对本工程现场施工的特殊性，编制了详细的安装设计、施工实施方案和项目质量控制与计划，作为本工程现场施工的依据。
本施工方案严格按照公司施工质量工艺技术标准要求编制，有符合TP-EVWA-220-1D对充电设备的标准要求，同时基于用户考虑采用最合理的工程费用。
工程项目符合国家相关验收标准，质量评定标准和企业内部管理标准。
2、工程概况及特点2.1 、客户信息：姓名：李洪豪/秦海波地址：北京市门头沟区泷悦长安剑桥园小区3号楼1单元25012.2、安装公司信息：上海挚达科技有限公司是新能源电动汽车充电桩服务商。
本工程经北汽新能源电动汽车批准，由上海挚达科技有限公司委托北京中电盛世电力建设有限公司提供ZDZDAC-32A-133BAIC电动汽车充电桩安装及后续服务。
充电桩电缆的线缆选择和布线规划原则
充电桩电缆的线缆选择和布线规划原则现代社会，电动汽车的快速发展使得充电设施的建设变得日益重要。
而充电桩电缆作为连接电源和充电设备的重要组成部分，其线缆选择和布线规划是确保充电桩正常运行的关键。
本文将介绍充电桩电缆的线缆选择和布线规划原则，以帮助读者更好地理解和应用。
1. 线缆选择原则充电桩电缆的线缆选择应基于以下几个原则：(1) 足够的电流承载能力：充电桩电缆需要承载较大的电流，因此选择具有足够电流承载能力的线缆是至关重要的。
一般来说，大功率充电桩应选择额定电流大于或等于充电桩输出电流的线缆。
(2) 耐高温和耐磨损性能：由于充电桩电缆常处于高温和摩擦环境中，线缆需要具备良好的耐高温和耐磨损性能，以确保充电桩的使用寿命和安全性。
(3) 良好的绝缘性能：充电桩电缆需要具备良好的绝缘性能，以防止电流泄漏和触电事故的发生。
因此，选择绝缘性能好且符合要求的线缆至关重要。
(4) 工作环境适应能力：充电桩电缆可能需要在室内、室外、高温或潮湿环境中使用，因此选择具备良好的工作环境适应能力的线缆是必要的。
2. 布线规划原则充电桩电缆的布线规划需要考虑以下几个原则：(1) 最短路径原则：为了减少线缆的长度和电缆损耗，布线应尽量直线、简洁，且线缆长度应尽量减少。
这需要在充电桩的位置选择和站点规划时加以考虑。
(2) 规范标准要求：充电桩电缆的布线应符合相关的规范标准要求，如国家和地方政府制定的充电桩安装与运行规范。
这样可以确保充电桩电缆的安全性和可靠性。
(3) 防止交叉干扰：在充电桩电缆的布线过程中，应尽量避免线缆之间的交叉干扰。
特别是在高功率充电桩场景下，交叉干扰可能会引发电磁干扰，影响充电效果和设备的正常运行。
(4) 规划充电点位置：在布线规划中，应根据实际情况合理规划充电点的位置。
对于多个充电桩，可以考虑布线成星状或环状布线，以便于多个用户同时进行充电。
(5) 可扩展性考虑：在布线规划时，也应考虑充电桩电缆的可扩展性。
充电桩电缆尺寸标准
充电桩电缆尺寸标准1. 引言充电桩电缆的尺寸标准是确保充电桩与电动车之间的电力传输安全和高效的重要要素。
本标准旨在指导充电桩电缆的设计、制造和使用。
2. 定义2.1 充电桩电缆：用于连接充电桩与电动车的电力传输线缆，一般具有插拔头和连接接口。
2.2 充电桩电缆尺寸：指电缆的长度、截面积以及插拔头和连接接口的尺寸。
3. 电缆长度充电桩电缆的长度应根据充电桩与充电车的近距离配对使用，并预留一定长度用于灵活操作。
一般建议电缆长度为3至5米。
4. 电缆截面积充电桩电缆的截面积应根据电动车的功率需求和电缆的耗损来确定。
常用的截面积有2.5平方毫米、4平方毫米和6平方毫米等，具体截面积应根据实际情况选择。
5. 插拔头尺寸插拔头尺寸应与电动车的充电接口相匹配，确保插拔连接牢固、电气接触良好。
插拔头应符合相应的国家标准或行业标准，并经过合格认证。
6. 连接接口尺寸充电桩电缆连接接口的尺寸应与充电桩的接口匹配，确保连接牢固、电气接触良好。
连接接口尺寸应符合相应的国家标准或行业标准，并经过合格认证。
7. 标识和包装充电桩电缆应在适当位置进行标识，包括电缆型号、额定功率、生产日期等信息。
应采用适当的包装材料，保护电缆免受外界环境的影响。
8. 质量控制充电桩电缆的制造和使用应严格按照相关法律法规和标准的要求进行。
生产厂商应建立完善的质量控制体系，确保电缆的质量合格。
9. 维护和检验充电桩电缆在长期使用后应定期检查和维护。
如发现电缆受损、线芯暴露、接口松动等问题，应及时更换或修复。
定期对充电桩电缆进行电气性能测试，保证其安全可靠。
10. 附则本标准为指导性文件，生产厂商和用户可以根据实际需求进行调整。
在制定和使用充电桩电缆时，还应遵守相关的国家和地方法律法规要求。
十一月 2021。
京福娃系列交流充电桩说明书
京福娃系列汽车交流充电桩使用说明书·一、产品介绍1.产品名称：京福娃汽车交流充电桩2.产品组成：(1)充电桩（3）安装配件(2)充电枪1.安装前准备(1)不接地，施工人员不得施工。
安装人员必须确定，是否需要其他接地才可以确保符合当地法规。
接地必须安装在电源处，非插入壁挂式连接器的电缆处。
(2)安装带漏电保护的空气关门，单相供电要用2p 40A-63A的空开；三相供电要用4P40A-63A的空开。
(3)安装供电座进线电缆线：①单台7kw充电桩需铺设的线缆规格：60米内必须使用3芯6平方电线；超过60米建议使用3芯10平方电线；②单台11KW充电桩需铺设的线缆规格：60米内必须使用5芯6平方电线；超过60米建议使用5芯10平方电线；③单台21kw充电桩需铺设的线缆规格：100米内必须使用5芯10平方电线；超过100米建议使用5芯16平方电线。
(4)接线方法三相供电单相供电2.安装流程(1)在安装地点合理范围内拉安全警戒线，防止无关人员进入。
(2)将充电桩背板用胶粒和螺钉固定在墙面，或者用螺丝固定在立柱上或者合适的充电桩保护箱内。
(3)在合适位置安装好充电桩相应的断路器，再将充电桩用平头螺丝固定在背板上；并将充电桩进线接入断路器出线端。
(4)关闭电源的断路器，并确认电源处和充电桩的断路器处于切断状态。
使用金属阻燃导管将供电电线布入电源供电处。
警告：小心触电！连接线缆前，需使用万用表确认供电线或终端上没有电压，从而确保已经断电。
(5)将供电电源线接入充电桩的上级断路器。
再接入电源的供电处的断路器。
(6)将供电线缆接进充电桩电源进线处。
使用万用表检测电源线是否短路等，并确认无误，再启动充电桩上级断路器（空气开关）。
3.安装结构(1)将墙面打M8膨胀胶，再用M5*30的自攻螺丝固定充电桩背板至墙面；再将充电桩扣在背板上，用M4*8螺丝固定充电桩。
（2）将墙面打M8膨胀胶，再用M5*30的自攻螺丝固定挂抢座背板至墙面；再将挂抢座扣在背板上，用M4*12螺丝固定挂抢座。
7KW 单相交流充电桩 产品规格书(AC220-7000-GB03)
7kW单相交流充电桩产品规格书V1.0﹘AC220-7000-GB-03﹘目录目录........................................................................... - 1 -前言........................................................................... - 2 -安全注意事项 ................................................................... - 2 -第1章产品介绍 ................................................................ - 3 -1.1 产品简介 ............................................................... - 3 -1.2 产品原理框图 ........................................................... - 4 -1.3 主要参数说明 ........................................................... - 4 -1.4 产品特点 ............................................................... - 5 -1.5 产品命名 ............................................................... - 6 -1.6 产品设计规范 ........................................................... - 6 -1.7 产品结构 ............................................................... - 7 -1.7.1 整体外形图........................................................ - 7 -1.7.2 内部结构图........................................................ - 8 -1.7.3 壁挂式背板结构图.................................................. - 8 -1.7.4 立柱结构图........................................................ - 9 -第2章操作说明 ................................................................ - 9 -2.1 产品安装 ............................................................... - 9 -2.1.1 开箱检查 ......................................................... - 9 -2.1.2 安装准备 ........................................................ - 10 -2.1.3 现场安装流程..................................................... - 10 -2.2 设备上电检查、调试..................................................... - 15 -2.3 系统设置及联网......................................................... - 15 -2.4 充电操作 .............................................................. - 16 -2.4.1 充电连接 ........................................................ - 16 -2.4.2 充电控制 ........................................................ - 16 -2.4.3 充电停止 ........................................................ - 16 -2.4.4 充电结算 ........................................................ - 16 -第3章常见故障处理 ........................................................... - 17 -前言感谢您采购和使用本公司研制的充电桩系列产品，本公司专注于研发和提供新能源电动汽车充电设备和解决方案，目前已拥有7kW单相交流充电桩、42kW三相交流充电桩、直流充电桩、充电运营管理软件（云平台+微信公众服务号+APP）等一整套充电系统产品线，可满足客户的多样化需求。
欧洲直流充电桩线缆标准_概述及解释说明
欧洲直流充电桩线缆标准概述及解释说明1. 引言1.1 概述本文将对欧洲直流充电桩线缆标准进行全面概述和解释说明。
随着电动汽车的不断普及和市场需求的增长，充电设施建设已成为一个全球范围内备受关注的问题。
欧洲作为电动汽车市场的先驱地区，其充电基础设施发展领先于其他地区，并制定了一系列标准以确保安全、高效的充电桩线缆。
1.2 文章结构本文共分为四个主要部分：引言、正文、正文二和结论。
引言部分将提供文章概述、结构说明以及目的阐述；正文部分将详细介绍欧洲直流充电桩线缆标准并进行解释说明；正文二部分将进一步探讨该标准中的要点；最后在结论部分总结要点并展望标准应用前景，提出相应的建议和展望。
1.3 目的本文旨在深入了解欧洲直流充电桩线缆标准，并通过对其进行概述和解释说明，使读者能够更清晰地了解该标准在充电设施建设中的重要性和应用。
通过本文的阐述，读者将对欧洲直流充电桩线缆标准有一个全面而清晰的认识，从而为相关领域的从业人员、研究者和政策制定者提供参考依据。
2. 正文:2.1 欧洲直流充电桩线缆标准概述在欧洲，随着电动汽车的快速普及，对充电桩的需求也越来越大。
为了确保充电桩安全可靠地为电动汽车提供直流充电服务，欧洲制定了一系列的直流充电桩线缆标准。
这些标准主要围绕着线缆的材料、额定电压、承受功率以及连接接口等方面进行规范。
其中最重要的是针对线缆的材料，用以确保线缆在长时间高负荷充电过程中能够稳定传输大电流而不产生过热或损坏。
此外，欧洲直流充电桩线缆标准还规定了不同类型和功率级别的充电设备所需的具体参数。
例如，对于超级快速充电设备，其额定功率较高，并需要具备更高强度和更大直径的线缆，以适应高功率传输和防止过载。
同时，欧洲直流充电桩线缆标准还规范了连接接口的形状和尺寸。
这是为了确保各种型号和品牌的电动汽车都能够与充电桩相互兼容，实现互联互通。
通过统一的连接接口标准，用户可以方便地插拔线缆并进行直流充电。
2.2 标准解释说明1在欧洲直流充电桩线缆标准中，针对线缆材料的规范是其中最重要的部分之一。
个人人防车位充电桩施工方案
个人人防车位充电桩施工方案充电桩安装施工方案一、项目概况本项目主要是对一商场进行充电桩安装施工。
在安装前，专业技术人员现场勘察了用户的停车位及周边实际状况。
并与物业、用户就电源接入、电缆敷设、充电桩安装位置进行充分交流。
针对本工程现场施工的特殊性，编制了详细的安装设计、施工实施方案和项目质量控制与计划，作为本工程现场施工的依据。
安装要求：（1）单一个充电桩供电线缆不小于36mm2，表前及断路器不小于40A。
取电其可用容量不小于7KW。
（2）长距离供电电源输送则考虑加粗电缆线径。
（3）有可靠保护接地（PE)，工作接零（N），两者不能互用。
现场勘察情况：勘察结论：（1）客户车位安装条件良好，车位旁承重立柱可固定充电桩。
（2）充电桩电源计划从供电局派接箱取电，在派接室墙外加装电表箱，表前表后空开。
线路经穿管和原的桥架敷设至车位充电桩。
（3）施工过程中应该以“安全第一”为准则，做好现场的安全施工警示标识及疏散工作，防止设备损坏、人员受伤及业主财产损失等。
二、施工规范中华人民共和国颁布的现行安装工程施工的有关规范、规程及验收标准、所执行规范主要目录如下：GB-50966《电动汽车充电站设计规范》GB∕T_51313-2022《电动汽车分散充电设施工程技术标准》GB50045《低压配电设计规范》GB50194《建设工程施工现场供用电安全规范》GB50055《通用用电设备配电设计规范》GB50052《供配电系统设计规范》GB50150《电气装置安装工程电气设备交接试验标准》JGJ46《施工现场临时用电规范安全技术规范》JGJ59《建筑施工安全检查标准》三、施工准备3、1材料准备（1）材料及设备进场需经我司现场主管验收后方能使用。
如发现不合格材料、设备、现场主管及有关人员须立即将不合格材料作退场处理，并按《建筑工程质量管理手册》编制《不合格材料处理记录》，以防不合格材料混入工程中。
（2）进场材料集中堆放、分规格、型号码放、注明规格、名称、材质状态并建立台帐，做到帐物相符，且收发手续完整。
充电桩枪线的标准
充电桩枪线的标准摘要：I.引言A.充电桩枪线的重要性B.充电桩枪线的标准概述II.充电桩枪线的类型和规格A.充电桩枪线的类型1.交流充电桩枪线2.直流充电桩枪线B.充电桩枪线的规格1.线缆长度2.线缆截面积3.线缆材料III.充电桩枪线的标准要求A.充电桩枪线的国家标准1.通用要求2.交流与直流充电桩枪线的要求B.充电桩枪线的国际标准1.IEC 62196-22.IEC 62196-3IV.充电桩枪线的安装与使用A.充电桩枪线的安装1.安装环境要求2.安装步骤B.充电桩枪线的使用1.使用注意事项2.安全操作指南V.结论A.充电桩枪线标准的意义B.未来充电桩枪线的发展趋势正文：随着电动汽车的普及，充电桩枪线作为连接电动汽车与充电设施的重要部件，其质量和安全问题日益受到关注。
本文将详细介绍充电桩枪线的标准，以帮助读者更好地了解充电桩枪线的类型、规格和标准要求。
首先，充电桩枪线分为交流充电桩枪线和直流充电桩枪线。
交流充电桩枪线主要用于交流充电桩，其电压较低，一般为220V；直流充电桩枪线主要用于直流充电桩，其电压较高，可以达到500V 以上。
其次，充电桩枪线的规格包括线缆长度、线缆截面积和线缆材料。
线缆长度一般根据实际使用需求定制，常见的有1.8 米、3 米和5 米等；线缆截面积需要根据充电桩的额定功率来选择，以保证充电枪线在承受电流时不发生过热现象；线缆材料一般采用耐磨、耐候、阻燃的特种橡胶或PVC 材料。
在充电桩枪线的标准方面，我国已经制定了一系列关于充电桩枪线的标准。
其中，通用要求包括线缆的标识、颜色、外观等；交流与直流充电桩枪线的要求则分别针对交流充电桩和直流充电桩，对其线缆长度、截面积、材料等进行了详细的规定。
此外，国际上也有相应的标准，如IEC 62196-2 和IEC 62196-3 等，对充电桩枪线的性能和安全性提出了要求。
在充电桩枪线的安装与使用方面，需要注意以下几点：安装环境要求，如避免阳光直射、防水、防潮等；安装步骤，如检查线缆、接线、固定等；使用注意事项，如避免过度弯曲、拉扯线缆，使用专用的充电枪头等；安全操作指南，如在充电过程中确保人身安全，遵循操作规程等。
充电桩电缆资料汇编
充电桩电缆资料汇编TUV充电桩电缆技术规范1.导体-芯数：2,3,4,5带或不带信号控制线-导体属于EN60228中第6类-镀或不镀锡—推荐线截面：0,5;1;1,5；2,5；4；6；10；16mm2注：1）未标明温度条件者均为室温，即23士2°C。
2）电缆长期使用温度为-40C〜125C和-40C〜105C两种等级。
3）125C料为低烟无卤阻燃，用于单芯线。
4）105C料为阻燃（电缆要求通过成束燃烧C）,用于多芯线。
5）125C料3000h试验温度为125C,240h试验温度为150C，热过载温度为175C。
105C料3000h试验温度为105C,240h试验温度为135C,热过载温度为150C。
6）125C料要求抗撕性能好，6N/mm以上（按橡皮电缆的试验方法）。
7）240h、150C老化试验后材料不变色、不褪色。
2.隔离层允许使用合适的材料隔离层缠绕导体3.绝缘—必须使用规定的绝缘材料包覆导体-绝缘必须为挤包，且必须是实心的和均匀的。
去除绝缘后必须不损伤绝缘本身以及导体或存在的镀锡层-绝缘厚度的规定值应符合标准规定。
绝缘厚度的平均值应不小于规定值，绝缘最薄处厚度应不小于规定值的90%-0,1mm4.芯线及填充-芯线须绞合-允许使用中心填料5.内护层（若有）－绞合芯线必须被与外护套或绝缘相同材料的内护套包覆－内护套必须是挤包在绝缘芯线上，允许嵌入绝缘线芯间的空隙形成实际上的圆形－内护套与绝缘间不应产生有害的作用－内护套不应粘连绝缘芯线－内护套厚度规定值必须符合标准规定6.屏蔽-裸铜丝或镀锡铜丝编织的屏蔽应包覆在内护套上-铜丝的标称直径应符合标准给定值-屏蔽长度100mm内总绞接数、绞和角、填充系数均须符合标准要求7.护套或外护套-必须使用规定的护套材料包覆屏蔽或绞合芯线-外护套必须为单层挤包，且必须是紧密吻合，但与屏蔽或芯线不粘连-护套厚度的规定值应符合标准规定。
护套厚度的平均值应不小于规定值，护套最薄处厚度应不小于规定值的85%-0,1mm8.信号控制线信号控制线（若有）—应与芯线绞合一允许带有屏蔽层，其填充系数均须符合标准要求—厚度规定值必须符合标准规定9.铭牌标识-商标（厂名）-型号-额定线截面标识应印刷或压印在护套上。
充电桩供电线缆标准
充电桩供电线缆标准摘要：I.引言- 介绍充电桩供电线缆的重要性- 说明充电桩供电线缆的标准对于充电桩安全性和可靠性的影响II.充电桩供电线缆的主要标准- 介绍充电桩供电线缆需要遵守的主要标准- 解释这些标准对于充电桩供电线缆的规格和性能的要求III.充电桩供电线缆的材质选择- 说明充电桩供电线缆的材质对于线缆性能的影响- 探讨不同材质的优缺点以及适用场景IV.充电桩供电线缆的安全要求- 介绍充电桩供电线缆的安全要求- 解释这些安全要求对于保障充电桩使用者和设备安全的重要性V.结论- 总结充电桩供电线缆标准的关键要点- 强调遵守标准对于确保充电桩正常运行和保障用户安全的重要性正文：随着电动汽车的普及，充电桩作为电动汽车充电的重要基础设施，其供电线缆的选择和使用越来越受到关注。
本文将详细介绍充电桩供电线缆的标准、材质选择以及安全要求。
首先，充电桩供电线缆需要遵守的主要标准包括GB/T 20234.1-2015《电动汽车传导充电用连接装置》和GB/T 18487.1-2015《电动汽车传导充电系统》等。
这些标准规定了充电桩供电线缆的规格、性能、安全要求等方面的具体内容。
只有符合这些标准的线缆，才能确保充电桩的安全性和可靠性。
其次，充电桩供电线缆的材质选择对于线缆性能具有重要影响。
常见的材质包括铜、铝、钢丝等。
铜线具有优良的导电性能和抗腐蚀性，是充电桩供电线缆的首选材质。
然而，铜线的成本相对较高，因此在实际应用中需要根据充电桩的额定功率、使用环境等因素综合考虑，选择合适的材质。
最后，充电桩供电线缆的安全要求是保障充电桩使用者和设备安全的关键。
这些安全要求包括线缆的绝缘性能、耐热性能、抗紫外线性能等。
此外，线缆应具备良好的抗弯性能和抗拉强度，以应对充电桩在使用过程中的振动和位移。
总之，充电桩供电线缆的标准、材质选择和安全要求对于确保充电桩正常运行和保障用户安全具有重要意义。
相关部门和企业应加强对充电桩供电线缆的监管，确保线缆质量和性能符合相关标准要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
充电桩线缆标准
充电桩线缆标准是为了保证充电桩在使用过程中的各种安全性能而制定的一系列规范
标准。
常见的充电桩线缆标准主要有以下三种：
1、GB/T 20234.1-2015
该标准是国内最新制定的一项充电桩线缆标准，全名为汽车充电机用连接器及电缆耐
久性和机械性能的试验方法及要求-第1部分: 普通试验方法。
该标准主要是为了保证充电桩使用中连接器和电缆的耐久性和机械性能的稳定性，从而避免了由于线材原因导致的安
全问题。
2、IEC 61851-1
该标准是国际电工委员会（IEC）制定的充电桩线缆标准，全名为电动道路车辆充电系统的第一部分：总则。
该标准主要是为了规范电动道路车辆的充电系统，对于充电桩的性能、安全等方面进行了细致的规范。
3、SAE J1772
该标准是美国汽车工程师协会（SAE）制定的充电桩线缆标准，全名为SAE J1772-2012：电动道路车辆用S型连接器及车载充电装置。
该标准主要是为了规范电动道路车辆中的车
载充电装置和充电桩之间的连接，保证了充电桩和车辆之间的安全连接和充电效果。
综上所述，各国和组织在制作充电桩线缆标准时，都会考虑到充电桩的性能、安全、
使用方便等多方面的因素。
因此，人们在选择充电桩时，也应该注意选用符合标准要求的
产品，才能保证使用效果和安全性能。
