电力系统自动装置概述
电力系统自动装置原理
电力系统自动装置原理电力系统自动装置是一种高科技电气装置，它的作用是消除电力系统中出现的故障，确保电力系统运行安全可靠，提高电力系统的自动化程度。
电力系统自动装置应用广泛，包括变电站自动化、电力线路故障隔离、保护配电系统、自动调控电力负载等。
下面将详细介绍电力系统自动装置的原理。
1. 电力系统自动装置的分类电力系统自动装置按照作用原理可以分为三种：（1）过电流保护过电流保护是一种常见的保护方式，它通过检测电路中的电流大小来判断是否存在故障。
当电流大于额定值或持续时间超过一定时间时，保护装置会触发，使故障线路与电力系统隔离。
（2）差动保护差动保护是一种常用的变压器保护和母线保护方式，它是通过检测两侧的电流差异，判断电路是否存在故障，来实现快速隔离故障电路。
（3）接地保护接地保护是针对系统接地故障而设计的保护装置，它是通过检测系统中的接地电流大小和存在的故障类型来进行分析，针对不同类型的故障进行自动隔离和恢复。
2. 电力系统自动装置的工作原理电力系统自动装置的工作原理主要包括三个步骤：检测、判断和操作。
（1）检测电力系统自动装置通过传感器或直接连接到线路的电流和电压信号检测电力系统中的各种信号，如故障电流、电压等。
（2）判断当检测到电力系统中存在异常信号时，电力系统自动装置会进行判断，判断出异常信号的类型和位置，并作出相应的处理。
例如，若判断出存在过电流故障，就会针对不同类型的故障进行不同的处理，如瞬时短路、接地故障或欠电压故障。
（3）操作电力系统自动装置会根据判断结果对电力系统进行相应的操作，如切断故障电路、自动重建回路、调整电力系统运行状态等，保证电力系统的运行安全和可靠性。
3. 电力系统自动装置的优点电力系统自动装置具有以下优点：（1）自动化程度高，能够快速准确地诊断和处理电力系统的各种故障。
（2）具有可靠性强的故障传递能力，当有部分装置发生故障时，其余装置仍能正常工作。
（3）能够大幅度提高电力系统的运行效率，减少电力损耗和能源浪费。
电力系统自动装置原理
电力系统自动装置原理电力系统自动装置是指利用自动化技术，对电力系统进行监测、控制和保护的装置。
它可以实现对电力系统的实时监测，及时发现故障并采取相应的措施，保障电力系统的安全稳定运行。
本文将从电力系统自动装置的原理入手，对其工作原理进行详细介绍。
首先，电力系统自动装置的原理基于电力系统的特点和运行需求。
电力系统是由发电厂、变电站、输电线路和配电设备等组成的复杂系统，其运行需要保持稳定的电压、频率和功率因数。
同时，电力系统还面临着各种故障和突发事件的影响，如短路、过载、接地故障等。
因此，电力系统自动装置需要具备对电力系统各种参数和状态进行监测和分析的能力，能够根据系统运行情况进行自动调节和控制。
其次，电力系统自动装置的原理基于先进的传感器和监测设备。
电力系统自动装置需要通过传感器对电力系统的各项参数进行实时监测，如电压、电流、频率、功率因数等。
这些传感器可以将监测到的数据传输给自动装置的控制器，实现对电力系统运行状态的实时监测。
同时，监测设备还可以对电力系统的各种故障和异常情况进行检测和诊断，为自动装置的控制和保护提供准确的依据。
此外，电力系统自动装置的原理基于先进的控制算法和逻辑。
自动装置需要根据监测到的数据和系统运行状态，通过预设的控制算法和逻辑进行分析和判断，实现对电力系统的自动控制和保护。
例如，当监测到电力系统发生过载或短路时，自动装置可以根据预设的保护逻辑，迅速切除故障部分，保护系统设备不受损坏。
同时，自动装置还可以根据系统运行需求，实现对电力系统的自动调节和优化，提高系统的运行效率和稳定性。
最后，电力系统自动装置的原理基于先进的通信技术和网络系统。
随着信息技术的发展，电力系统自动装置还需要具备远程通信和监控能力，实现对分布式电力系统的远程监测和控制。
通过先进的通信技术和网络系统，自动装置可以实现与电力系统各个部分的信息交互和数据传输，及时掌握系统运行情况，实现对电力系统的远程监控和调度。
电力系统继电保护、安全自动装置概述
(1)可靠性是指保护该动体时应可靠动作。不该动作时应可靠不动作。可靠性是对 继电保护装置性能的最根本的要求。
(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本 身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。 为保证对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件（如启动与 跳闸元件或闭锁与动作元件）的选择性，其灵敏系数及动作时间，在一般情况下应相互配 合。
答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危 及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断 路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装 置。
答：继电保护的基本任务： (1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确 地给脱离故障元件最近的断路器发出跳损坏，降低对电力系统安全供电的影响，并满足电力 系统的某些特定要求(如保持电力系统的暂态稳定性等)。 (2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件 的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行 调整，或将那些继续运行会引起事故的电气设备予以切除。反应不正常工作情况的继电保 护装置允许带一定的延时动作。
答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电 压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油 箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。大多数情况下，不
管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部 分。
电力系统自动装置
一：填空1.电能在生产、传输和分配过程中遵循着功率平衡的原则。
2.发电厂、变电所电气主接线设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设备。
3.电压和功率是电能质量的两个重要指标。
4.电力系统自动装置的结构形式主要有四种：微型计算机系统、工业控制计算机系统、集散控制系统和现场总线系统、计算机网络系统。
5.采样保持器一般由模拟开关、保持电容器、和缓冲放大器组成。
6.把量化信号的数值用二进制代码表示，这里就称为编码。
7.准同期并列装置主要由频率差控制单元、电压差控制单元和合闸信号控制单元组成。
8.同步发电机的准同期并列装置按自动化程度分为半自动并列装置和自动并列装置。
9.在准同期并列操作中，合闸信号控制单元是准同期并列装置的核心部件。
10.准同期并列装置可分为恒定越前相角和恒定越前时间两种原理。
11.频率差检测是在恒定越前时间之前完成的检测任务，用来判别是否符合并列条件。
12.频率差调整的任务是将待并发电机的频率调整到接近电网频率，是频率差趋向并列条件允许的范围，以促成并列的实现。
13.电压差调整的任务是在并列操作过程中自动调节待发电机的电压值，是电压差条件符合并列的要求。
14.同步发电机的励磁系统一般由励磁功率单元和励磁调节器两个部分组成。
15.电力系统的稳定分为静态稳定和暂态稳定两类。
16.静态稳定是指电力系统在正常运行状态下，经受微小扰动后恢复到原来运行状态的能力。
17.暂态稳定是指电力系统在某一正常方式下突然遭受大扰动后能否过渡到一个新的稳定运行状态、或者恢复到原来运行状态的能力。
18.自动励磁调节器应能保证同步发电机端电压静差率：半导体型的<1%；电磁型的<3%。
19.直流励磁机励磁系统是过去常用的一种励磁方式，只能在10万KW以下小容量机组使用。
20.三相桥式半空控整流电路在0到60度输出电压波形连续。
21.具有负调差特性的发电机是不能在公共母线上并联运行的。

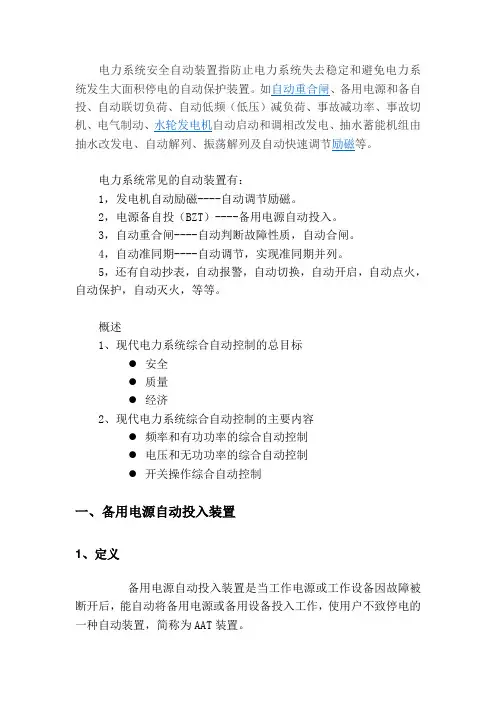

电力系统自动装置讲解
电力系统安全自动装置指防止电力系统失去稳定和避免电力系投、自动联切负荷、自动低频（低压）减负荷、事故减功率、事故切电力系统常见的自动装置有：1，发电机自动励磁----自动调节励磁。
2，电源备自投（BZT）----备用电源自动投入。
3，自动重合闸----自动判断故障性质，自动合闸。
4，自动准同期----自动调节，实现准同期并列。
5，还有自动抄表，自动报警，自动切换，自动开启，自动点火，自动保护，自动灭火，等等。
概述1、现代电力系统综合自动控制的总目标●安全●质量●经济2、现代电力系统综合自动控制的主要内容●频率和有功功率的综合自动控制●电压和无功功率的综合自动控制●开关操作综合自动控制一、备用电源自动投入装置1、定义备用电源自动投入装置是当工作电源或工作设备因故障被断开后，能自动将备用电源或备用设备投入工作，使用户不致停电的一种自动装置，简称为AAT装置。
2、作用提高供电可靠性。
3、备用方式明备用：装设专门的备用电源和备用设备。
暗备用：工作设备相互备用。
4、基本要求●应保证在工作电源或工作设备断开后，备自投装置才能动作。
措施：装置的合闸部分应由供电元件受电侧断路器的辅助动断触点起动。
●工作母线电压无论任何原因消失，装置均应动作。
措施：装置应设置独立的低电压起动部分，并设有备用电源电压监视继电器。
●备自投装置只能动作一次。
措施：控制装置发出合闸脉冲的时间，以保证备用电源断路器只能合闸一次。
●AAT装置的动作时间应使负荷停电时间尽可能短。
措施：装置的动作时间以1～1.5s为宜，低压场合可减小到0.5s。
5、典型接线●构成低电压起动部分：当工作电源失压时，断开工作电源断路器。
自动合闸部分：当工作电源断开后，将备用电源断路器合闸。
二、输电线路自动重合闸装置1、概述●必要性和可能性瞬时性故障：能自行消失的故障。
永久性故障：不能自行消失的故障。
●作用：提高供电可靠性。
●基本要求（1）动作迅速。
（2）手动跳闸不重合。
电力系统中的继电保护与自动装置
电力系统中的继电保护与自动装置一、引言电力系统作为现代社会的重要基础设施之一，其稳定运行对保障国家经济和社会的发展至关重要。
然而，电力系统中存在着各类故障和异常情况，如短路、过载、地故障等，这些问题如果得不到及时有效的处理，将对电力系统的正常运行产生严重影响。
因此，继电保护与自动装置的设计与应用成为电力系统运行的重要组成部分。
本报告将全面介绍电力系统中继电保护与自动装置的相关知识，包括其定义、分类、原理、设计与应用等内容。
二、继电保护与自动装置的概述1. 继电保护的定义与作用1.1 继电保护的定义1.2 继电保护的作用2. 自动装置的定义与作用2.1 自动装置的定义2.2 自动装置的作用三、继电保护与自动装置的分类1. 继电保护的分类1.1 按保护对象分类1.2 按保护功能分类1.3 按保护原理分类2. 自动装置的分类2.1 按应用领域分类2.2 按功能分类四、继电保护与自动装置的基本原理1. 继电保护的基本原理1.1 故障检测原理1.2 信号传递原理1.3 判断决策原理1.4 动作指令原理2. 自动装置的基本原理2.1 自动控制原理2.2 传感器原理2.3 执行机构原理五、继电保护与自动装置的设计与应用1. 继电保护的设计与应用1.1 设计流程与方法1.2 保护设备的选型1.3 实例分析：过电流保护的设计与应用2. 自动装置的设计与应用2.1 设计流程与方法2.2 控制策略的选择2.3 实例分析：电力系统自动装置在变电站的应用六、继电保护与自动装置的发展趋势1. 智能化发展趋势1.1 智能继电保护与自动装置的概念1.2 智能化技术在继电保护与自动装置中的应用2. 可靠性与灵活性发展趋势2.1 继电保护与自动装置的可靠性改进2.2 灵活性技术在继电保护与自动装置中的应用七、结论继电保护与自动装置作为电力系统运行的重要保障手段，在保障电力系统安全稳定运行方面发挥着重要作用。
本报告全面介绍了继电保护与自动装置的相关概念、分类、原理、设计与应用，并展望了其未来的发展方向。
自动装置知识点
《电力系统自动装置原理》知识点杨冠城主编绪论1.电力系统自动装置对发电厂、变电所电气设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设备。
电力系统自动装置有两种类型：自动调节装置和自动操作装置。
2.电气设备的操作分正常操作和反事故操作两种类型。
(1)按运行计划将发电机并网运行的操作为正常操作。
(2)电网突然发生事故，为防止事故扩大的紧急操作为反事故操作。
防止电力系统的系统性事故采取相应对策的自动操作装置称为电力系统安全自动控制装置。
3．电力安全装置发电厂、变电所等电力系统运行操作的安全装置，是为了保障电力系统运行人员的人身安全的监护装置。
自动装置及其数据的采集处理电力系统运行的主要参数是连续的模拟量，而计算机内部参与运算的信号是离散的二进制数字信号，所以，自动装置的首要任务是数据采集和模拟信号的数字化。
1、硬件组成形式从硬件方面看，目前电力系统自动装置的结构形式主要有四种:即微型计算机系统、工业控制机系统、集散控制系统(Distributed control system——DCS)和现场总线系统(Field bus Control System——FCS)。
2、采样对连续的模拟信号x(t)，按一定的时间间隔T S，抽取相应的瞬时值，这个过程称为采样。
采样过程就是一个在时间和幅值上连续的模拟信号x(t)，通过一个周期性开闭(周期为T S，开关闭合时间为τ)采样开关S后，在开关输出端输出一串在时间上离散的脉冲信号x S(nT S)。
3、采样定理采样周期T S决定了采样信号的质量和数量： T S太小，会使x S(nT S)的数据剧增，占用大量的内存单元；T S太大，会使模拟信号的某些信息丢失，当将采样后的信号恢复成原来的信号时，就会出现信号失真现象，而失去应有的精度。
因此，选择采样周期必须有一个依据，以保证x S(nT S)能不失真地恢复原信号x(t)。
这个依据就是采样定理。
电力系统自动装置电子教案及讲义
第一章：电力系统自动装置概述1.1 电力系统自动装置的定义1.2 电力系统自动装置的作用1.3 电力系统自动装置的分类1.4 电力系统自动装置的发展历程第二章：保护装置2.1 保护装置的概述2.2 保护装置的分类2.3 保护装置的工作原理2.4 保护装置的应用案例第三章：自动控制系统3.1 自动控制系统的概述3.2 自动控制系统的分类3.3 自动控制系统的工作原理3.4 自动控制系统的应用案例第四章：电力系统自动装置的运行与维护4.1 电力系统自动装置的运行管理4.2 电力系统自动装置的维护保养4.3 电力系统自动装置的故障处理4.4 电力系统自动装置的运行与维护案例第五章：电力系统自动装置的设计与开发5.2 电力系统自动装置的设计流程5.3 电力系统自动装置的开发工具5.4 电力系统自动装置的设计与开发案例第六章：电力系统自动装置的工程应用6.1 工程应用概述6.2 保护装置在工程中的应用6.3 自动控制系统在工程中的应用6.4 工程应用案例分析第七章：电力系统自动装置的调试与测试7.1 调试与测试的基本概念7.2 保护装置的调试与测试7.3 自动控制系统的调试与测试7.4 调试与测试案例分析第八章：电力系统自动装置的常见问题与解决策略8.1 常见问题分析8.2 保护装置的问题与解决策略8.3 自动控制系统的问题与解决策略8.4 问题解决案例分析第九章：电力系统自动装置的技术改进与创新9.1 技术改进与创新的重要性9.2 保护装置的技术改进与创新9.3 自动控制系统的技术改进与创新9.4 技术创新案例分析第十章：电力系统自动装置的发展趋势10.1 发展趋势概述10.2 保护装置的发展趋势10.3 自动控制系统的发展趋势10.4 发展趋势案例分析第十一章：电力系统自动装置的故障分析与诊断11.1 故障分析与诊断的重要性11.2 保护装置的故障分析与诊断11.3 自动控制系统的故障分析与诊断11.4 故障分析与诊断案例分析第十二章：电力系统自动装置的可靠性评估12.1 可靠性评估的基本概念12.2 保护装置的可靠性评估12.3 自动控制系统的可靠性评估12.4 可靠性评估案例分析第十三章：电力系统自动装置的节能与环保13.1 节能与环保的意义13.2 保护装置的节能与环保措施13.3 自动控制系统的节能与环保措施13.4 节能与环保案例分析第十四章：电力系统自动装置的通信技术14.1 通信技术在电力系统自动装置中的应用14.2 保护装置的通信技术14.3 自动控制系统的通信技术14.4 通信技术案例分析第十五章：电力系统自动装置的未来挑战与机遇15.1 未来挑战概述15.2 保护装置的未来挑战与机遇15.3 自动控制系统的未来挑战与机遇15.4 未来挑战与机遇案例分析重点和难点解析本文主要介绍了电力系统自动装置的相关知识，包括概述、保护装置、自动控制系统、工程应用、调试与测试、常见问题与解决策略、技术改进与创新、发展趋势、故障分析与诊断、可靠性评估、节能与环保、通信技术以及未来挑战与机遇。
电力系统继电保护安全自动装置概述
电力系统继电保护安全自动装置概述电力系统继电保护是电力系统中的一种安全保护措施，主要用于检测系统中的故障，通过及时切断电路和隔离故障点，保护系统安全运行。
安全自动装置是电力系统中的一种装置，通过监测和控制电力系统的运行，确保系统的正常运行和安全性。
继电保护系统是电力系统中重要的安全设备，用于检测电力系统中的故障，及时切断故障电路，确保系统的安全运行。
继电保护系统主要由继电保护装置和电力系统的故障检测保护装置组成。
继电保护装置是指用来检测电力系统中故障信号，并根据一定条件进行动作的装置。
继电保护装置主要由继电器、电力元器件（如接触器、断路器等）、信号电缆等组成。
继电保护装置通过检测电力系统中的故障信号，如电流、电压、频率等，判断是否存在故障。
当发生故障时，继电保护装置会根据预设的动作条件，向相应的断路器发送断开信号，切断故障电路，保护系统安全。
故障检测保护装置是用来检测电力系统中发生的故障，并进行定位和保护的装置。
故障检测保护装置主要由故障测量仪、保护装置、信号传输系统等组成。
故障测量仪通过测量电力系统中的故障信号，如故障电流、故障电压等，判断故障的类型和位置。
保护装置根据故障测量仪提供的信息，进行故障判断和故障保护操作。
信号传输系统用于传输故障信号和保护操作信号，确保保护装置的正确运行。
安全自动装置是指通过监测和控制电力系统的运行，确保系统的正常运行和安全性的装置。
安全自动装置主要由监控设备、控制设备、通信设备等组成。
监控设备用于监测电力系统的运行状态和故障情况，如电压、电流、频率等参数。
控制设备用于根据监测设备提供的信息，进行电力系统的控制操作，如启动发电机、切换电源等。
通信设备用于与其他设备进行数据传输和通信，如与继电保护装置、SCADA系统等进行数据交互。
继电保护和安全自动装置在电力系统中起到了非常重要的作用，确保了电力系统的安全稳定运行。
随着电力系统的不断发展和变化，继电保护和安全自动装置的技术和应用也在不断提高和完善，为电力系统的安全性和可靠性提供了有力的保障。
电力系统自动装置原理
电力系统自动装置原理
电力系统自动装置原理是指利用电气传动和控制技术对电力系统的运行进行监控、控制和保护的一套技术系统。
其包括各种自动装置及所需的电源、灯光、信号、指示器等各种设备，它是保证电力系统工作稳定、可靠的关键设备，具有很高的安全性和可靠性。
其中，自动装置是自动化工程设备中最基本的部分，它能够根据瞬态过程的特点自行完成相应的判断和动作，自动对电力系统进行控制和保护，从而减轻操作员的负担。
电力系统自动装置分为保护、自动控制和辅助设备三种类型，每种类型都有其独特的原理。
保护装置的原理是通过对电力系统中各种故障状态进行检测，当电力系统出现故障时以最短的时间将故障分离出去，从而保护系统的正常运行。
保护装置的种类比较繁多，但其原理都是相似的，都是通过对电流、电压、功率等参数进行检测，并与预设参数进行比较，以判断是否存在故障，并触发相应的保护动作，从而避免故障向系统传递，减轻对电力系统的影响。
自动控制装置的原理则是根据电力系统的工作条件、设定值和控制规律，对电力系统进行控制，以达到系统的最佳运行状态。
其主要特点是具有自动调整功能，它能够以较高的速度、精度、稳定性来自动完成各种电力系统的控制任务，提高电力系统的可靠性和运行效率。
辅助装置的原理主要是通过对电力系统进行测量、计算、记录和报告等手段，获取电力系统的各项参数数据，以提供控制保护、预警报警、运行维护等方面的支持。
辅助装置还可以对电力系统进行实时监测、故障诊断和状态评估，以提高系统的可靠性和运行效率。
总之，电力系统自动装置原理是一种基于电气传动和控制技术的电力系统监测、控制和保护技术，它具有很高的安全性和可靠性，在电力系统的规划、设计和运行中起着至关重要的作用。
电力系统自动装置原理知识点
电力系统自动装置原理知识点电力系统自动装置原理是指通过电力系统的监测、保护、控制等设备来实现电力系统的自动化运行。
它能够实时监测电力系统的状态和参数，并根据设定的逻辑和策略进行保护和控制操作，以确保电力系统的安全稳定运行。
下面将详细介绍电力系统自动装置原理的相关知识点。
一、电力系统自动装置的分类1.监测装置：用于实时监测电网的电压、电流、频率、功率等参数，通常包括电能表、电流互感器、电压互感器、数字及模拟量传感器等。
2.保护装置：用于实现电力系统的过电流保护、跳闸保护、接地保护等功能，通常包括继电保护装置、保护继电器等。
3.控制装置：用于实现电力系统的继电控制、重合闸控制、柜内控制等功能，通常包括继电控制装置、远动装置等。
4.辅助装置：用于辅助监测、保护和控制装置的运行，通常包括组合仪表、RTU装置、通讯设备、故障录波器等。
二、电力系统自动装置的工作原理1.监测装置的工作原理：将监测装置与电力系统的测量点相连，通过传感器将电能、电流、电压等参数转化为电信号，并送入测量装置，经过放大、滤波、数字转换等处理后，得到与电力系统参数相关的信息。
2.保护装置的工作原理：将保护装置与电力系统的主要设备相连，通过传感器将电流、电压等参数转化为电信号，并送入保护装置中，经过比较、判别等处理后，得到保护动作信号，控制断路器等设备进行跳闸保护。
3.控制装置的工作原理：将控制装置与电力系统的控制设备相连，通过接受上级控制信号或自动逻辑控制信号，对电力系统的断路器、隔离开关等设备进行控制操作。
4.辅助装置的工作原理：将辅助装置与监测、保护和控制装置相连，通过通讯设备实现与上级或下级系统之间的数据传输和命令控制，为自动装置的运行提供支持和保障。
三、电力系统自动装置的应用范围1.电力系统的监测：通过实时监测电能、电压、电流、频率、功率因数等参数，了解电网的运行状态和负荷情况，为电力系统的管理和调度提供数据支持。
2.电力系统的保护：通过实时监测电力系统的电流、电压等参数，及时发现电力系统中的故障和异常情况，并对故障设备进行跳闸保护，以防止故障扩大和对电力系统的危害。
电力系统自动化设备概述
自动化设备可以整合各类电力设备数据,实现信息的集中管理和决策支持,提高电力系统的智能化水平。
电力系统自动化设备的特点
智能化
电力系统自动化设备采用先进的智能控制和通信技术,实现设备的智能感知、智能决策和智能执行,提高了系统的自动化水平。
高效性
自动化设备可以快速处理大量数据,提高系统的运行效率和计算精度,降低人工操作的时间和错误率。
电力系统自动化设备的质量管理
质量目标
明确电力系统自动化设备的质量目标,确保设备性能、可靠性和安全性达到预期要求。
质量保证
建立全面的质量管理体系,涵盖设备的设计、制造、安装和运维各个环节。
质量检验
定期开展设备的质量检查和测试,及时发现并解决存在的问题。
持续改进
不断优化质量管理流程,推动电力系统自动化设备的质量持续改善。
可靠性
自动化设备采用冗余设计和故障诊断技术,提高了系统的可靠性和稳定性,降低了系统故障的概率。
灵活性
自动化设备可根据系统需求进行灵活的配置和调整,满足不同用户的需求。
电力系统自动化设备的应用领域
1
发电厂
电力系统自动化设备在发电厂中应用广泛,实现了发电设备的智能监控和优化调度。
2
变电站
变电站自动化系统对电网运行状况进行实时监控,保证电力质量和供电可靠性。
电力系统自动化设备的人员培训
培训内容
电力系统自动化设备人员培训应涵盖设备的基本特性、操作原理、安装调试、维护保养等方面的知识。还需要包括系统集成、信息安全、自动化应用等方面的培训。
培训方式
可采用理论课堂培训、仿真实验培训、现场操作培训等多种方式。利用先进的培训设备和虚拟仿真技术,提高培训的针对性和实用性。
电力系统自动装置 杨冠城主编
直流励磁 机
交流励磁 机
静止励 磁
电力系统 自动装置原理
一．直流励磁机系统
GE2 G R V
GLE G 1 E G -
G
TA TV
~
AER
1.自励直流励磁机
2.他励直流励磁机
电力系统 自动装置原理
二、交流励磁机系统
U2 G GE2 GE1 U1 A GLE G B AER (a) TA TV
~
~
电力系统 自动装置原理
*变电站电压、无功综合自动控制装置
（一）概述 2．电力系统的调压措施
UG
~
1:K1 R+jX
K2:1
UB P+jQ
PR QX U B (U G K1 U ) / K 2 (U G K1 ) / K2 UN
电力系统 自动装置原理
*变电站电压、无功综合自动控制装置
比例式励磁调节器
励磁调节器最基本的功能是 调节发电机的端电压。常用 的励磁调节器是比例式调节 器，它的主要输入量是发电 机端电压，其输出用来控制 励磁功率单元。电压升高时 输出减小，电压降低时输出 增大。
电力系统 自动装置原理
励磁调节器的基本特性与框图
励磁调节器基本框图
电力系统 自动装置原理
励磁调节器的基本特性与框图
励磁调节器的简化框图
UREF UG Ude USM
测量K1
综合放大K2
移相触发K3
UAVR
可控整流K4
励磁调节器的特性曲线在工作区内的陡度，是调节器性能的主要指标之一，即
U AVR K U REF U G
K——调节器的放大倍数
电力系统 自动装置原理
电力系统自动装置知识点总结
电力系统自动装置是指利用计算机技术、通信技术和自动控制技术等，对电力系统进行监测、控制和保护的装置。
它是电力系统运行的重要组成部分，具有提高电力系统安全性、可靠性和经济性的作用。
以下是电力系统自动装置的一些知识点总结：1. 监测系统：监测系统通过采集电力系统的各种参数数据，如电压、电流、功率、频率等，实时监测电力系统的运行状态。
监测系统可以采用传感器、测量仪表等设备进行数据采集，并通过通信网络将数据传输到监控中心。
2. 控制系统：控制系统根据监测系统获取的数据，对电力系统进行控制操作。
控制系统可以实现对电力系统的开关操作、调节发电机的输出功率、调节负荷的接入和脱离等功能。
控制系统可以通过遥控装置、自动开关等设备进行操作。
3. 保护系统：保护系统是电力系统自动装置中最重要的部分，它主要用于检测和切除故障电路，保护电力设备免受损坏。
保护系统可以通过电流、电压等参数的监测，判断电力系统是否存在故障，并采取相应的措施，如切除故障电路、切换备用电源等。
4. 通信系统：通信系统是电力系统自动装置的基础，它用于实现各个自动装置之间的信息传输。
通信系统可以采用有线通信或无线通信方式，如光纤通信、微波通信等。
通信系统可以实现远程监控和控制，提高电力系统的运行效率和安全性。
5. 数据处理与分析：电力系统自动装置通过采集的数据，进行数据处理和分析，以提供给运行人员参考和决策。
数据处理与分析可以包括数据存储、数据传输、数据统计、数据分析等功能，以实现对电力系统运行状态的全面监测和分析。
6. 安全与可靠性：电力系统自动装置的设计和运行必须考虑到安全和可靠性。
安全性包括对电力设备和人员的保护，可靠性包括对电力系统运行的稳定性和可靠性的保证。
电力系统自动装置需要具备故障检测和切除、备用电源切换、故障恢复等功能，以提高电力系统的安全性和可靠性。
以上是电力系统自动装置的一些知识点总结，它们是电力系统自动化技术的基础，对于电力系统的运行和管理具有重要意义。
电力系统自动装置概述.
进线备自投
正常运行条件 （1）进线2备用进线1：1DL、3DL处于合 位置，2DL处于分位置，两段母线均有电 压，备自投投入开关处于投入位置 （2）进线1备用进线2：2DL、3DL处于合 位置，1DL处于分位置，两段母线均有电 压，备自投投入开关处于投入位置 启动条件 （1）进线2备用进线1：母线无电压，进 线1无流，进线2有电压 （ 2）进线1备用进线2：母线无电压，进 线2无流，进线1有电压
另外，备自投装置动作时间应该从负荷停电时间尽可 能短为原则，以减少电动机的自启动时间。但故障点应有 一定的恢复绝缘时间，以保证装置的动作成功。
7
备用电源自动投入的一次接线方案
（三）备用电源自动投入的一次接线方案
备用电源自动投入的一次接线方案形式多样，按照 备用方式可以分为明备用和暗备用。明备用指正常情况 下有明显断开的备用电源或备用设备或备用线路；暗备 用指正常情况下没有断开的备用电源或备用设备，而是 工作在分段母线状态，靠分段断路器取得相互备用。
8
备用电源自动投入的一次接线方案
进线备投 分段（母联）备投 桥备投 变压器备投
9
备用电源自动投入的基本原理
投入备自投充电过程时：装置上电后,15秒内均满 足所有正常运行条件,则备自投充电完毕,备自投功能投 入,可以进行启动和动作过程判断；当满足任一退出条 件时，备自投立即放电，备自投功能退出。
退出备自投充电过程时：装置上电后,满足启动条 件后备自投进行动作过程判断。在正常运行条件或退出 条件下,备自
由于发生事故，继电保护动作断路器自动跳闸后，能 使断路器自动合闸的装置称为自动重合闸装置。运行经验 证明，电力系统中有不少短路事故都是瞬时性的，特别是 架空线路由于落雷引起的短路，或者因刮风或鸟类碰撞引 起导线舞动造成的短路，在继电保护动作、断路器跳闸切 断电源后，故障点的电弧很快熄灭，绝缘会自动回复。这 时如能将断路器自动重新投入，电力线路将继续保持正常 供电。自动重合闸所能实现的就是这一功能。
电力系统自动装置原理
电力系统自动装置原理
电力系统自动装置是指在电力系统中，通过各种自动装置和保护设备来实现对电力系统的监测、控制和保护。
其原理是利用各种电气、电子设备和控制系统，对电力系统中的各种故障和异常情况进行监测和判断，然后采取相应的措施，以确保电力系统的安全、稳定和可靠运行。
首先，电力系统自动装置需要实时监测电力系统的各种参数，如电压、电流、频率、功率因数等。
通过各种传感器和监测装置，可以实时获取电力系统的运行状态，及时发现电力系统中的异常情况。
其次，电力系统自动装置需要对电力系统中的各种故障和异常情况进行判断和识别。
通过对监测到的各种参数进行分析，可以判断出电力系统中是否存在短路、过载、接地故障等情况，从而及时采取相应的保护措施。
然后，电力系统自动装置需要实现对电力系统的控制。
一旦发现电力系统中存在故障或异常情况，自动装置需要能够自动切除故障部分，实现对电力系统的局部或整体控制，以防止故障扩大，保证电力系统的安全运行。
最后，电力系统自动装置需要实现对电力系统的保护。
通过各种保护装置和自动开关，可以对电力系统中的各种设备和线路进行保护，确保在发生故障时能够及时切除故障部分，保护设备和线路不受损坏。
总之，电力系统自动装置的原理是通过实时监测、判断、控制和保护，对电力系统进行全面的监测和保护，以确保电力系统的安全、稳定和可靠运行。
这不仅提高了电力系统的运行效率，也保障了电力系统的安全性，对于现代化电力系统的建设和运行具有重要意义。
电力系统自动装置atc定义和任务
电力系统自动装置atc定义和任务电力系统自动装置（Automatic Transmission Control，简称ATC）是指通过使用先进的计算机和通信技术来实现电力系统的自动化控制和管理。
它主要由电力系统自动装置硬件设备和相关软件组成，能够对电力系统进行实时监测、故障检测、故障隔离、故障恢复和自动调整等功能。
ATC的任务是确保电力系统的安全稳定运行，提高电力系统的可靠性和经济性。
ATC的主要任务之一是实时监测电力系统的运行状态。
它可以通过监测电力系统的各种参数，如电压、电流、频率等，来获取电力系统的实时运行状态。
通过对这些数据的分析和处理，ATC能够及时发现电力系统中的异常情况，如电压异常、频率异常等，并能够对这些异常情况进行报警和处理。
这样可以及时采取措施，避免电力系统发生故障，保证电力系统的安全稳定运行。
另一个重要的任务是故障检测与隔离。
当电力系统发生故障时，ATC能够通过对电力系统的监测和分析，确定故障的位置和范围。
然后，它能够自动将故障区域与正常区域进行隔离，以避免故障扩散和影响整个电力系统的运行。
同时，ATC还能够及时启动备用设备，并实现故障的自动恢复。
这样可以大大提高电力系统的可靠性和稳定性。
ATC还具备自动调整功能。
它能够根据电力系统的实时运行情况，通过对电力系统的参数进行调整和优化，以提高电力系统的经济性和效率。
例如，当电力系统负荷过大时，ATC能够自动调整发电机的输出功率，以平衡供需关系；当电力系统负荷过小时，ATC能够自动调整发电机的输出功率，以避免能源的浪费。
这样可以最大限度地提高电力系统的利用效率，降低能源消耗和运行成本。
电力系统自动装置ATC是通过使用先进的计算机和通信技术来实现电力系统的自动化控制和管理的。
它的任务是实时监测电力系统的运行状态、故障检测与隔离、故障恢复和自动调整等。
通过ATC的应用，可以提高电力系统的可靠性和经济性，确保电力系统的安全稳定运行。
ATC是电力系统自动化的重要组成部分，对于现代化电力系统的建设和发展具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统自动装置概述
通过学习我们了解到电力系统的根本任务是向用户提供充足、可靠、合格、价廉的电能。
而随着我国经济建设的不断高速发展，电力系统也在不断地向高电压、大机组、现代化大电 网发展，这将对我国电力系统的自动化，电力网的安全稳定提出了更高的要求。
而为了保障 以上要求，就必须借助电力系统自动装置来实现。
而在《电力系统自动装置》一书的介绍中，我们了解到电力系统自动装置包括备用电源 自动投入、输电线路自动重合闸、同步发电机自动并列、同步发电机励磁自动调节、自动低 频减载电力系统频率调节和有功功率调节、故障录破装置等。
在这里我便简单的介绍一下它 们！
从相同点来看，它们都是为了更好的保证电网的安全稳定运行，保证电能质量，提高电 网的经济效益，而研发出来的从各个方面实现这这几点要求的电力系统自动装置。
从不同点来看，首先便是它们各自的用途有着不同。
其中同步发电机励磁自动调节调节 装置可保证系统运行时的电压水平、提高电力系统的稳定性；备用电与自动投入（ AAT ）、输 电线路自动重合闸（AAR ），与继电保护配合可提高供电的可靠性；按频率自动减负荷装置可 防止电力系统因事故发生功率缺额时频率过度降低，保证了电力系统的稳定运行和重要负荷 的正常工作。
它们对保证电力系统安全运行，提高供电可靠性具有重要作用。
其次从其他方面来说，如 AAT 装置的备用方式一般可分为有明备用和暗备用两种基本方 式。
系统正常时，备用电源或备用设备不工作，处于备用状态，成为明备用；系统正常是，
动。
状态，其暂态过程要短，以减少对电力系统的扰动；而同步发电机自动调节励磁装置工 作原理正常运行情况下， KM 不动，其常开打开，R1、Rm 串接在直流励磁机的磁场线圈回路 中，直流励磁机在一定励磁电流下运行， 当系统故障，机端电压降低到 80%~85%额定 值时，低电压继电器的动作，通过 KM1、KM2启动接触器KM ，通过KM 的触头 将R1、Rm 短接，励磁机的端电压迅速上升到顶值，起到强励作用； 而按频率自动 减负荷装置的工作原理 1 .通常系统发生有功缺额时，系统频率按系统动态特性下降，其频
率下降速度一般较慢，当功率缺额在 40%以内时一般小于 3 Hz /s ;而接有大容量电动机负载
的母线一旦失去电源，由于转子的惯性功能，电枢尚有电动势发生，使母线尚存有电压反馈， 但由于它是由转子动能发电的， 故其频率下降速率很大，
据统计下降速率大于 3 Hz /s 。
2 •最 大功率缺额的确定 若切除的负荷功率为 Pqe ，则系统的功率缺额由 Pq 变成Pq -Pqe ，系统 的总有功负荷由Pfhe 变为Pfhe-Pqe ，于是得到系统的稳定频率为f=f （1-1/K R q -Pqe/Pfhe-Pqe ）。
而电力系统装置的种类繁多，
其各自的也有着形形色色的不同点， 在此就不
一一介绍了。
电力系统自动装置经历了从电磁型、晶体管型、数字型的发展历程。
随着计算机技术和 现代控制技术、信息技术的不断发展，电力系统自动装置技术的指标和功能的提升发生了质 的飞跃，由单个装置独立工作发展到具备接入发电厂分布控制系统和变电所微机监控系统的 功能。
而微机自动装置具有可靠性高、准确度高、速度快等许多优点，操作简单、调试方便。
由于微机型自动装置的优势显著，现已取代模拟式自动装置，并随着现代计算机技术和控制 技术的发展而不断更新。
备用电源也投入工作 ，称为暗备用。
暗备用实际上是两个工作电源互为备用；而 在工作时讲究（1） “不对位”原则作用： 制开关SA 位置一一断路器 SA 正常跳闸： 事故跳闸：
QF 状态 ——QF 跳
跳
合 跳 AAR 装置 用以区分事故跳闸与正常跳闸内容：控
(1) 而同步发电自动机并列装置应遵循原则： 小，）并列断
路器合闸时，冲击电流应尽可能的小， 电流。
其瞬时最大值一般不超过1〜2倍的额定电流。
速进入同步运行 ）发电机组并入电网后， =对位 -■不对位
并列断路器合闸时，冲击电流应尽可能的 其瞬时最大值一般不超过1 倍的额定 （2）发电机组并入电网后，应能迅 状态，其暂态过程要短，以减少对电力系统的扰
我们学习《电力系统自动装置》这门课程就是为了满足培养电力系统、电气工程专业人才的需要而设置的一门必修课程，属于理论与实践高度并重的一门专业课程。
通过对自动装置原理和应用的介绍学习，使学生们能更多地熟悉电力系统使用的各种自动装置，使学生们会进行使用、维护、调试等。
而这样的人才培养目标是培养适应社会主义市场经济需要，牢固掌握必需的科学文化知识和专业知识，能面向生产和管理第一线，具有较强实践能力的高层次技术型、应用型人才。
具体到电力专业来说，就是培养熟悉电力技术。
而在对《电力系统自动装置》这门课程的学习过程中我了解到电能的生产（发电）、输送、分配、使用是同时进行的，从电源到负载是一个紧密连接的且分布十分广泛的大系统。
而现代电力系统对电能质量及电力系统运行有极严格的要求。
而随着发电机单机容量及电力系统容量的不断扩大，对运行水平的要求越来越高，电力系统综合自动化程度也越来越高，电力系统自动装置的使用也越来越广泛，电力系统自动装置正向着微机化、智能化方向发展。
自动装置的安装、调试、运行、监视、维护都需要技能型人才去完成，随着我国电力系统的迅速发展，自动化水平的不断提高，会需要更多掌握了电力系统自动装置技术的人才。
我会好好努力学习这门课程的！。
