直立锁边系统
直立锁边金属屋面系统抗风掀能力分析
直立锁边金属屋面系统抗风掀能力分析摘要：以深圳某车站金属屋面工程实例为背景，通过计算和试验手段，对拟定的直立锁边金屋面系统的抗风掀性能进行测试，并将试验结果与设计值进行比较，结果表明直立锁边金属屋面系统中，抗风夹对系统的咬合力起关键作用，对系统的抗风掀性能起关键作用。
关键词：直立锁边；金属屋面系统；抗风掀性能；试验研究；数值分析金属屋面系统是以具有自防腐能力、高强、轻质、耐久的钛锌、铜、镀铝锌彩板等金属薄板及铝镁锰合金、不锈钢薄板作为面板，配以保温、隔热、防火、吸声等材料，组装的建筑屋面系统。
近三十年，由于其质轻，美观及施工速度快等优点，在我国建筑工程中得到了广泛的应用。
其按照系统形式可分为：直立锁边系统、平锁扣式系统、古典式扣盖系统、压型板系统、平面板条系统、单元板块式系统等。
金属屋面系统在设计时应主要从建筑和结构两个方面来考虑其性能，建筑方面应结合绿色环保的概念考虑正常使用时应需要满足的功能，如防水、防火、防雷、耐久性、声学性能以及热工性能等。
结构设计应首先满足安全的要求，各构配件必须具有相应的承载力，为满足抗风所需要的必要的加强措施，需要在系统中加入相应的附属装置。
一、直立锁边金属屋面系统直立锁边金属屋面系统是通过带肋的金属板互相咬合，从而达到防水目的的一种新型、先进的屋面系统。
其主要结构形式是：首先将T型固定支座（一般为铝合金材质）固定在主结构檩条上，再将屋面金属板扣在固定座的梅花头上，最后用电动直立锁边机将屋面板的搭接扣边咬合在一起。
因支承的办法是隐藏在面板之下，在屋面上看不见任何穿孔，因而防水性能很好。
屋面板块与结构基层的连接办法是采用铝合金固定支座与板块的直立锁咬合形成密合的连接。
固定支座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定座上沿板的长向自由伸缩，不会产生温度应力，这样便有效解决了其他板型难以克服的温度变形问题，保证了屋面性能的可靠性。
直立锁边金属屋面系统的应用与维护
直立锁边金属屋面系统的应用与维护摘要：随着人们对于生活质量的愈加重视，建筑防水结构受到了广泛的关注，其中应用范围最广的结构形式就是直立锁边金属屋面。
本文中，笔者深入研究了其具有的特性，对于其可以适用的场合进行了严谨的分析，对于各项性能进行了概括，它所应用的工艺以及操作方式相当便捷，而且相当的牢固耐用，既可以起到良好的防水效果，还能够用于建筑外立面的装饰。
关键词：直立锁边金属屋面；维护；应用如今社会在不停地向前进步，人们对于房屋的质量提出了越来越高的要求，因此有必要对屋面的防水工作进行认真严谨的处理。
我们一般选择以下两种方法：第一，选择复合式金属屋面防水，其包括直立缝锁边屋面系统、立边咬合式系统（古典式扣盖系统；平锁扣式系统；整体平屋面系统）、压型板系统等多种系统，而这当中应用最为普遍的是直立缝锁边屋面系统；第二，柔性防水屋面结构。
笔者重点讲述了直立锁边金属屋面系统具有的特性，应用的场合以及相关实例。
1.系统特性此系统工作的原理是利用金属面板之间进行相互的作用，进而实现良好防水效果的一种比较尖端新锐的屋面系统。
金属面板通常有两种选择，分别是铝镁锰合金板以及镀铝锌钢板。
其核心的构成为：第一步是要把高强铝合金T型支座用4~6颗自攻自钻钉牢牢地固定于结构檩条之上，之后再把金属屋面防水板与高强铝合金T型支座牢固的连接在一起，最终通过电动锁边机把金属屋面板进行咬合。
连接方式如下图1所示：图1 金属屋面的连接方式示意直立锁边系统属于近些年才被人们发现并广泛应用的一种新型的防水技术，不但能够很科学的进行有效的固定、具有良好的伸缩性能，在温度变形方面的表现亦非常令人满意，对于腐蚀破坏以及风揭破坏都有着很不错的抗性，还可以按照实际的情况进行灵活的调整等，在防水性上也有着不俗的表现；而且在设计上非常科学，既可以很有效的进行排水，又可以很有效的应对各种类型的状况，属于比较尖端的屋面防水系统，防水的效果很好。
系统的关键特性有：1）能够轻松的达到温度变形的标准。
简析直立锁边金属屋面系统
简析直立锁边金属屋面系统引言：随着我国高速铁路建设的飞速发展，直立锁边金属屋面系统广泛应用在高速铁路站房，如广州南站、深圳北站等。
为了满足屋面系统防水、抗风、耐久、保温等性能的要求，以便于我们日常的维护，首先要了解其工作的特点和原理。
1 直立锁边金属屋面系统的主要特点1.1适用性强直立锁边金属屋面系统的底板及面板采用现场压制成型，生产方便快捷，不受运输条件的限制，可以现场根据需要生产各种长度的屋面板，屋面板在长度方向上不需搭接缝，金屋面板能压成各种形状，不仅能压成直线、折线、弧线，还能压成各种扇形板，故可实现平屋面、坡屋面到球形屋面、双曲屋面等形式，从而满足建筑师的设计要求。
1.2可靠的防水性金属屋面板采用铝合金固定支座与屋面板咬合，固定支座用螺钉固定在檩条上，屋面板扣在固定支座的梅花头，而不是用钉直接穿过屋面板固定，金属屋面板没有钉洞，具有良好完整性和防水性。
1.3 抗风压性能好屋面所承受的荷载，通过受力杆件全部传至金属屋面板系统上。
由于其特殊的固定方式，避免了一般的螺钉固定系统在遭遇大风时，因反复受正负风压而在钉孔产生的应力集中。
此系统经实验证明，在7 kPa 的反复受荷实验测试中试件无损坏，系统单肋单点在 1.5 kN 的模拟集中风荷载力的作用下仍处于弹性变形，未发生破损。
1.4 抗变形能力好采用直立锁边固定方式，固定支座只限制屋面板在板宽方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定座上自由伸缩，不会产生温度应力，有效解决了其他板型难以克服的温度变形问题，保证了屋面性能的可靠性。
1.5 抗腐蚀性、耐久性好铝合金与空气中的氧发生化学反应时会在表面产生一层致密的氧化膜从而保护金属，同时在金属面板受到破坏时可以自动形成氧化膜复原创伤面，防止进一步的腐蚀。
镀铝锌板一般有15年的使用寿命，铝镁锰板具有40 年以上的生命期。
1.6保温性能好保温材料采用100mm厚玻璃纤维保温棉（16kg/m3），属A级不燃性材料，防火、防潮、防霉变性能好。
直立锁边铝镁锰屋面系统的施工教材
铝镁锰板屋面工程施工方案编制单位：编制人：审核人：编制日期：目录1.屋面及其附属系统概况 (3)2屋面板系统的加工制作 (3)3.屋面系统安装施工组织与施工工艺 (8)4 原材料采购质量控制 (17)5 生产制作的质量保证措施 (20)6 安装施工保证 (20)屋面系统的施工1.屋面及其附属系统概况根据技术文件要求，本工程屋面板采用铝镁锰合金压型板，直立锁边式系统，屋面板横向搭接采用机械铰合。
板宽应根据屋面形状高差变化布置，同时应保证屋面板肋的完整性与连贯性，采用自防水技术，不得使用钉、接、压连接，以确保防水及美观的要求。
屋面板跨度需根据荷载组合计算定，比赛大厅顶为铝合金复合保温屋面，总传热系数小于0.8。
该屋面系统所遵循的技术原则：严格遵守国家有关规范的规定，结合本公司在以往工程中的经验，在满足建筑物使用功能的前提下，通过方案优化，尽可能降低工程造价，简化安装难度，以达到最佳性能价格比。
2屋面板系统的加工制作本工程选用铝镁锰直立锁边屋面板系统，屋面板材厚度为0.9mm，铝合金锤纹直板，采用75厚玻璃纤维保温棉；底板为压型板为0.476mm厚的镀铝锌彩钢板。
为了更好地完成本工程维护系统的加工制作任务，确保每一步都做到万无一失，我司拟定由本公司设计部资深设计人员完成本次施工图的深化设计、节点构造、下料单及加工图等的设计。
我公司将根据施工方案中制定的工艺顺序同时结合现场实际情况分别对檩条、金属屋面板、檐口收边铝单板、铝合金泛水板等从材料采购→加工制作→安装施工全过程进行严格监督，真正作到过程控制，强调精品意识。
2.1压型板的生产加工为保证本工程屋面系统的防水性能，我公司计划将屋面板生产设备运至施工现场进行现场加工，以保证屋面板在顺坡方向通长无搭接。
屋面压型屋面板固定螺钉采用进口304不锈钢螺钉，防止铝构件与螺钉之间产生电化学反应。
压型板由板材压型机一次投料加工完成，设备就位后需做现场调试，生产前应做试生产，样品合格后方可进行生产。
直立锁边金属屋面体系屋面施工技术
直立锁边金属屋面体系屋面施工技术发布时间：2021-10-21T16:28:35.593Z 来源：《基层建设》2021年第20期作者：郑占涛刘砚伟[导读] 摘要：金属屋面系统既是建筑物的外装饰，又是建筑物的外围护结构，具有自重轻、造型美观、良好的抗腐蚀等优良性能。
中建八局装饰工程有限公司山东济南 250101摘要：金属屋面系统既是建筑物的外装饰，又是建筑物的外围护结构，具有自重轻、造型美观、良好的抗腐蚀等优良性能。
随着我国建筑业的高速发展，一批大型场馆的设计纷纷采用一些造型独特、曲线优美的金属屋面来作为建筑的外围护结构，国外一些技术先进成熟、性能优越的金属屋面系统相继被引进，直立锁边咬合系统是其中运用得最为广泛的一种金属屋面系统。
关键词：直立锁边金属屋面体系；屋面施工技术前言直立锁边金属防水屋面系统是通过带肋的金属板互相咬合，从而达到防水目的的一种新型的、先进的屋面系统。
金属屋面板可以是铝镁锰合金板，也可以是镀铝锌钢板。
一、直立锁边金属屋面体系系统的主要特点1）固定方式可满足温度变形的需要。
任何材料都会有热胀冷缩现象，尤其是金属材料的热胀率高。
因此如何使屋面板自由伸缩，避免因为伸缩受阻而产生的变形或撕裂渗漏的问题，就至关重要。
直立锁边金属屋面板的固定点唯一，固定座也仅仅限制板在宽度针对金属屋面常见的收边泛水伸缩问题，采用专门的EPDM 伸缩胶带与泛水焊接，可保证泛水能自由伸缩而不影响屋面的防水功能。
2）抗风压性能好。
屋面所承受的荷载，通过受力杆件全部传至金属屋面板系统上。
由于其特殊的固定方式，避免了一般的螺钉固定系统在遭遇大风时，因反复受正负风压而在钉孔产生的应力集中。
此系统经实验证明，在7 kPa 的反复受荷实验测试中试件无损坏，系统单肋单点在1.5 kN 的模拟集中风荷载力的作用下仍处于弹性变形，未发生破损。
3）防腐和耐久性好。
金属屋面板一般均具有卓越的抗腐蚀性能。
铝镁锰合金板具有质量轻、强度高，具有比普通铝合金更好的防腐和耐久性，特别是在酸性的环境下。

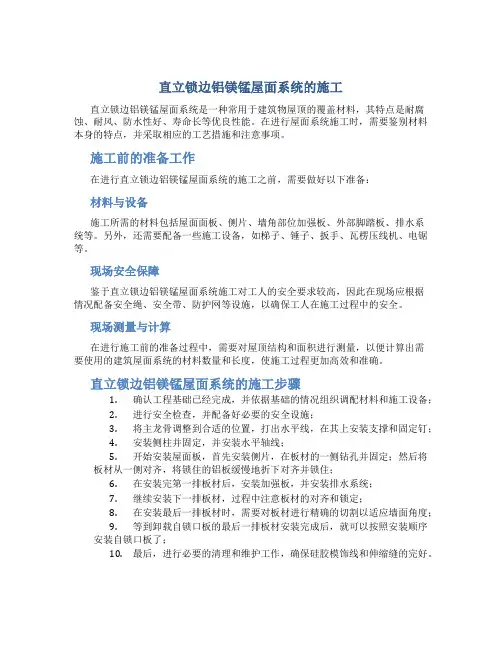

直立锁边铝镁锰屋面系统的施工
直立锁边铝镁锰屋面系统的施工直立锁边铝镁锰屋面系统是一种常用于建筑物屋顶的覆盖材料，其特点是耐腐蚀、耐风、防水性好、寿命长等优良性能。
在进行屋面系统施工时，需要鉴别材料本身的特点，并采取相应的工艺措施和注意事项。
施工前的准备工作在进行直立锁边铝镁锰屋面系统的施工之前，需要做好以下准备：材料与设备施工所需的材料包括屋面面板、侧片、墙角部位加强板、外部脚踏板、排水系统等。
另外，还需要配备一些施工设备，如梯子、锤子、扳手、瓦楞压线机、电锯等。
现场安全保障鉴于直立锁边铝镁锰屋面系统施工对工人的安全要求较高，因此在现场应根据情况配备安全绳、安全带、防护网等设施，以确保工人在施工过程中的安全。
现场测量与计算在进行施工前的准备过程中，需要对屋顶结构和面积进行测量，以便计算出需要使用的建筑屋面系统的材料数量和长度，使施工过程更加高效和准确。
直立锁边铝镁锰屋面系统的施工步骤1.确认工程基础已经完成，并依据基础的情况组织调配材料和施工设备；2.进行安全检查，并配备好必要的安全设施；3.将主龙骨调整到合适的位置，打出水平线，在其上安装支撑和固定钉；4.安装侧柱并固定，并安装水平轴线；5.开始安装屋面板，首先安装侧片，在板材的一侧钻孔并固定；然后将板材从一侧对齐，将锁住的铝板缓慢地折下对齐并锁住；6.在安装完第一排板材后，安装加强板，并安装排水系统；7.继续安装下一排板材，过程中注意板材的对齐和锁定；8.在安装最后一排板材时，需要对板材进行精确的切割以适应墙面角度；9.等到卸载自锁口板的最后一排板材安装完成后，就可以按照安装顺序安装自锁口板了；10.最后，进行必要的清理和维护工作，确保硅胶模饰线和伸缩缝的完好。
直立锁边铝镁锰屋面系统的施工注意事项1.严格按照工艺规范安装，确保焊接工序严密，确保连接牢固，漏水；2.在施工过程中，需要注意保持施工现场的整洁和有序，确保工人的安全和材料的完好；3.确保材料和设备符合相应的标准，以保证施工质量；4.在施工过程中，需要不断地检查和测量，以确保施工的准确性和一致性；5.施工结束后，请进行必要的清理和维护工作，彻底清除施工现场的垃圾和杂物。
直立锁边屋面设计方案概述.
直立锁边屋面设计方案设计单位：阿拉善金圳电力勘测设计公司监理单位：内蒙古康远工程建设监理有限责任公司一、概述直立锁边屋面系统是以点支撑咬合式屋面理论为基础,设计主要针对大跨度自支承式密合屋面安装体系,每个屋面单元使用耐候性金属(如:铝镁锰合金板)压制成形。
屋面板块的连接方式是采用其特有的铝合金固定支座，板块与板块的直立锁边咬合形成密合的连接，在屋面上看不见任何穿孔，因为支承的方式是隐藏在面板之下的。
这种板块的咬合过程无须人力，完全由机械自动完成，而咬合边与支座形成的连接方式可解决因热胀冷缩所产生的板块应力，该优势反映在可制作纵向超长尺寸的板块而不因应力影响变形。
同时本屋面系统完整齐全的附件供应可满足各种建筑形式的要求。
根据设计风格的不同，直立锁边金属屋面系统以其选用材料独有的特性，能很好地满足不同屋面造型的需求。
如：弧形、球形、曲面、扇形等。
本方案以典型的屋面系统为例主要从屋面构造、材料性能、防水、抗风、抗变形、保温、隔音、排水、防雷、防火等方面进行深化设计的说明，以保证技术要求和使用功能。
1、屋面构造说明系统构造图:下面是整个金属屋面构造的安装顺序：特盾直立锁边屋面设计方案说明2①安装次檩②安装穿孔彩钢板③安装衬檩支撑特盾直立锁边屋面设计方案说明3④安装衬檩⑤安装吸音玻璃棉⑥安装铝合支座特盾直立锁边屋面设计方案说明4⑦安装保温玻璃棉⑧安装铝合金屋面板2、材料主要性能指标项目技术指标备注铝合金化学成份铝镁锰合金铝合合金牌号3004密度2700kg/m3设计屈服强度185 Mpa抗拉强度220Mpa特盾直立锁边屋面设计方案说明5弹性模量70000N/mm2延伸率 3.0%热膨胀系数24cm/(cm.K.10e6)热传导率293~364W(m.K)电传导率41~52m/(Ω.mm2)熔点660℃3、防水性能防水性能是屋面系统最基本也是最重要的功能，它的好坏直接影响到工程形象和声誉，本方案采取如下措施来确保铝合金屋面系统的防水性能。
直立锁边屋面介绍
①
屋面系统材料
（2）.在支座上安装屋面板（安装时使板处于自然状态，不应人为改变板成形后宽度），按照安 装方向相互搭接。
②
（3）.锁边，使相邻板紧密咬合，确保锁缝直径水平，因此青砖大瓦房也成了富有的标志。 随着时代的发展，城市化将更多的人聚集到一起，而人的流动需要城市提供过去不可想象的 超大空间。如北京机场2011年客流量将达8000万人次，高峰日客流量近30万人。类似的还有会 展中心、体育场馆、文化中心、火车站、长途汽车站等。这些建筑物的特点就是聚集的人多，进 出疏散的速度要快。因此需要大空间，大平面布局。21世纪是我国钢结构广泛应用与发展的世纪， 而钢结构的发展，给大空间大平面提供了可能。而大的平面布局就需要超大的屋面。原有的彩板、 厚铝板（2.5mm）屋面材料及技术系统难以满足这一新的要求，需要一种相适应的新技术出现。 由此一种新的材料、新的系统应运而生，钛板、钛锌板、铜板、铝板，不锈钢板的薄板（板厚小 于1.2mm）金属应用于屋面。与此相配套的专业金属屋面系统相应而生，以满足建筑屋面的功能、 结构及外观要求。薄板金属屋面系统在国外已有悠久的历史，技术已经比较成熟。轻而易举的三 维造型，古典美与高科技的统一，再循环回收价值，施工工期短的特性，合理选用材料，合理系 统设计，可以使屋面系统有独特的艺术效果和良好的性能。而且比厚板（板厚大于2.0mm ）金 属屋面系统降低成本。薄板金属屋面系统独特的个性，为发展商与建筑师带来的想象和创造力， 因而被发展商与建筑师作为首选。在公共建筑、商业建筑、民用建筑及工业建筑中得到广泛应用。 同时屋面的造型、色彩、质感对建筑效果产生极大的影响。在高层里，屋顶对建筑功能影响 很小，但在大平面建筑物中，屋面的保温隔热、吸声、采光、避雷等直接影响建筑物的节能、声 学效果等建筑功能。因此随着大型屋面的广泛应用，屋面系统已经逐渐成为建筑领域里的一个独 立学科。
65系统直立锁边金属屋面简介
65直立锁边金属屋面系统简介65直立锁边金属屋面系统广泛用于世界各地著名建筑上，有机场站楼、火车站、工厂、学校、市政建设等。
65直立锁边金属屋面系统设计和结构拥有一个完整的体系适用于各屋顶的应用，提供变化多样美观的屋面造型，具有非凡的性能，使建筑物成为地区风景的一部分！65直立锁边金属屋面系统能保证永不汇漏，完全取消螺钉连接，不限制屋面金属板长，成为理想的屋面系统。
65直立锁边金属屋面材料成型可以在建筑工地现场进行，大大节约了建设成本，提高生产效率，并减少运输损坏的损失。
从其灵活性满足各种建筑要求，为建筑提供有力的支持以解决目前各种认为困难的问题。
厦门市鑫宏华机械有限公司设计出专用的辊压成型设备，该设备为多功能设备可加工矩形板、扇形板、双母扣矩形板、双母扣扇形板、双公扣矩形板、双公扣扇形板。
设备安装在6米集装箱内，不占用现场施工空间及节约运输成本。
PLC工业电脑控制可实现自动生产，节约节动力。
一、常规板型65直立锁边金属屋面系统成型件标准尺寸为深65毫米，宽300，400，425，500，600毫米（简写为65/300，65/500，65/600等代号，如图）。
二、系统特点1、施工安装简洁、灵活、准确、经济。
2、优异的排水防渗性能、抗热膨胀性能及安全的搞风压性能。
3、现场的滚轧成型设备可以提供长达100米以上任何尺寸的屋面板件，这就使建筑物屋面从屋脊至屋檐由一件材料构成，中间没有任何连接。
4、成型板材用隐藏的固定杆（T码）。
压力和吸力能被吸收，并完全保证自行膨胀的可能（甚至很长的板材）。
隔温屋的厚度由所采用固定杆件的长度来确定。
5、由上而下压合于固定杆，避免左右倾斜，这一点对安装甚为有利，特别是安装长的屋面板材时更是如此。
6、在屋面施工时均不打孔。
对屋面上的附加结构，如人行维修道或防雪系统等安装，既不用螺钉，也不用铆钉，而是将成型的板材脊加紧于预设在母板下的固定杆件上。
为可避免的屋面开孔，如烟囱、天窗、通风管道、穹顶采光窗等，均用焊接方式连接。
360°直立锁边屋面系统ppt课件
锁缝时压下
屋面板
檐口
板肋被破坏
OHC -470
优势2.耐久性
20
OHC -470
优势2.耐久性 OHC -470锁缝机 压弯轮可与板肋锁合在一起，锁缝机自动前移，避免锁缝机在施工时压弯轮脱离造成板材损坏。
21
OHC -470屋面板独特的连接技术： 安装快捷、安全，确保工程按时完工 (比其他直立锁缝屋面板安装速度快50%)
…
90%工厂完成–10%现场完成: 质量得到保证 18
其他直立锁缝屋面板 : 在弯角处难免对镀层和涂层造成损伤 现场锁缝机属于微型机，成型轮小，板的弯角尖锐； 成型轮间距太小，无误释放成型过程中产生的内应力； 由此导致弯角处屋面板的镀层和涂层龟裂破坏，防腐性能无法保证。
OHC -470
优势2.耐久性
缩短
滑移
延长
伸缩长度计算 L = • T • L L = 12 x 10-6 • (70 - 20) • 50m = 30mm
钢材的线性膨胀系数: = 12 x 10-6/ ºC; 钢材的杨式模量E = 0.21 x 1012 N/m2 16
OHC -470
优势2.耐久性
OHC -470系统通过独特的支座设计，保证热胀冷缩时屋面的整体移动，消除内应力对屋面板的破坏。
直立式： 整个屋面通过可滑移支座连接和固定，立于屋面结构之上，板和屋 面结构之间保持最小10mm的间隙。以避免在气温变化时，屋面板 和屋面结构因热胀冷缩内应力带来的损害。
4
屋脊盖板
OHC -470
直立缝屋面系统原理
固定点
屋面板
固定点
基本原理
整体屋面板固定于檐口避免面板滑落 屋面板通过可滑移支座与屋面结构连接 屋脊设置可伸缩的弹性盖板, 允许拉伸及压缩的变化
360°直立锁边屋面系统ppt课件
缩短
滑移
延长
伸缩长度计算 L = • T • L L = 12 x 10-6 • (70 - 20) • 50m = 30mm
钢材的线性膨胀系数: = 12 x 10-6/ ºC; 钢材的杨式模量E = 0.21 x 1012 N/m2 16
OHC -470
优势2.耐久性
OHC -470系统通过独特的支座设计，保证热胀冷缩时屋面的整体移动，消除内应力对屋面板的破坏。
2. 强度：345 MPa
3. 热浸镀铝锌基色钢板，符合ASTM A792M AZ165 （165g/m2 ） ，或
4. 热浸镀铝锌钢板，AZ150 ，高耐久性聚酯（HDP）烤漆，或预涂氟碳树脂（PVDF）烤漆、PE聚酯
11
OHC -470
技术特征—连接
面板
卡锁2
卡锁1
支座
12
OHC -470直立缝屋面系统原理 技术特征—板型 优势 节点细节
…
90%工厂完成–10%现场完成: 质量得到保证 18
其他直立锁缝屋面板 : 在弯角处难免对镀层和涂层造成损伤 现场锁缝机属于微型机，成型轮小，板的弯角尖锐； 成型轮间距太小，无误释放成型过程中产生的内应力； 由此导致弯角处屋面板的镀层和涂层龟裂破坏，防腐性能无法保证。
OHC -470
优势2.耐久性
现场压弯处180°
镀层和涂层龟裂处
50%工厂完成 – 50%现场完成: 质量无法保证 19
其他直立锁缝屋面板 : 由于锁缝轮不能与板肋锁合
要求工人在整个锁缝过程中从上往下按压住锁缝机；
如果锁缝机未得到很好的按压，力度不足或不均匀， 锁缝轮有可能在锁缝过程中与板肋脱离，对板的涂镀 层以及板肋造成损害。
金属屋面直立锁边构造及施工技术探讨
金属屋面直立锁边构造及施工技术探讨摘要：随着建筑科技的发展和绿色可持续建设的需求，传统屋面系统从材料、施工工艺、防水效果、美观等方面已经渐渐地不能满足人们的需要。
人们对于建筑的屋面性能要求越来越高，建筑美观的要求也是越来越高。
一种新型的金属屋面系统渐渐萌芽并蓬勃发展。
以某会展中心直立锁边金属屋面系统工程为例，提出直立锁边系统在构造及施工中应该注意的问题，以达到保证质量和控制成本的目的。
关键词：金属屋面；直立锁边；屋面性能；建筑美观；一、直立锁边系统的简介与基本特点分析1、直立锁边金属屋面系统的简介直立锁边屋面系统是通过采用带肋的直立锁边金属板和T型固定支座咬合并连接到屋面支撑结构的一种较新型、先进的金属屋面系统。
目前市场上较为常见的金属面板有铝合金板、镀层钢板、涂层钢板、不锈钢板及钛锌板等几种形式。
金属屋面板与T型固定支座的咬合示意如图1：2、直立锁边金属屋面系统的特点直立锁边屋面系统是新兴的防水建筑技术，通过以点支撑咬合式金属面板系统为核心的屋面理论为基础,主要设计针对大跨度自支承式密合屋面安装体系。
直立锁边金属屋面系统具有自重轻、耐久性强、防水防潮、耐腐蚀、保温隔热、抗风压、防火防雷、吸引隔声性能佳以及便捷的生产、施工和极强的造型能力等优点，可广泛地应用于机场航站楼、车站及大型交通枢纽设施、会议及展览中心及体育场馆等各种对造型有特殊要求的公共设施当中。
但需特别指出的是，虽然直立锁边屋面系统已经较为成熟，但尚有几点关键技术施工难点亟待解决：2.1屋面的开洞或金属板材搭接是否必要，将较大影响到屋面的排水和防水性能；2.2具有特别要求的超大型设施采用超长金属板材时，存在超长金属板材的伸缩风险，过大的伸缩量可能会超过屋面系统的承受能力；2.3现行规范标准中尚未有对抗风掀性能的设计方法；二、直立锁边系统的构造1、直立锁边金属屋面系统的构造层（图2）金属屋面系统的构造层自上而下依次为：①一次防水层——金属屋面板②二次防水层——防水透气膜③保温层——玻璃棉或岩棉④隔汽层——PE防水隔汽膜等⑤吸音层——玻璃棉⑥防尘层——无纺布⑦内饰层——压型板或钢丝网注：《屋面工程技术规范》(GB50345-2012)第3.0.5条中要求对屋面防水等级及设防要求应符合表3.0.5的规定。
金属屋面直立锁边系统
直立锁边系统在金属屋面系统中运用最为广泛，普遍运用于≥3°的坡屋面及弧型屋面以及倾斜度小于25度的屋 顶。自从在1899年的技术文献中出现以后，这一方法成为金属屋顶建构的优先选择，直立锁边这一名称体现了典型的纵向接口特点。通过预制底板工艺，25毫米高的接口立边已成为国际通用标准。立边的曲折和密封可以通过手动或机器进行，同时可以轻松实现诸如凸曲线、凹曲线或圆锥组合之类的特殊设计。直立锁边系统具有广泛的设计细节变动空间，尤其是线条设计方面，为传统建筑增添现代设计的风采。
结构方式一
1、BEIMUTM直立锁边屋面板 2、T型固定支座 3、拔热铝箔 4、玻璃纤维保温棉
5、无纺布 6、冲孔底板 7、主支撑结构
结构方式二
1、BEIMUTM直立锁边屋面板 2、T型固定支座 3、拔热铝箔
4、玻璃纤维保温棉 5、底板 6、主支撑结构
结构方式三
1、BEIMUTM直立锁边屋面板 2、T型固定支座 3、玻璃纤维保温棉
雨排水系统
使用锌钛板，预制雨排水系统在欧洲非常普遍，莱茵锌提供500多种构件和配 件，用户无需特殊要求即可自行安装。
所有的雨排水系统产品均符合德国标准DIN EN612
弯弧半径：最小弯弧半径可达1.8m
适用排水坡度：通常适用排水坡度≧3°（5%）
表面效果：金属原色效果、金属预钝化效果、表面锤纹效果、彩色涂层效果等
金属屋面之檐口附件
金属屋面的檐口附件有特殊的作用，其并非是感觉上可以接受的密封条，而是具有预制突出挡板的连续檐口板条，其突出部尺寸至少25mm，以连接金属面板。
△L=L0*at*（t1-t2）
式中：△L＝长度的变化值（mm）
L0＝构件原长度（m）
at＝材料膨胀系数（mm/mk）
铝合金直立锁边防水板屋面系统施工工法(2)
铝合金直立锁边防水板屋面系统施工工法一、前言铝合金直立锁边防水板屋面系统施工工法是一种广泛应用于建筑屋面防水的工法，它采用铝合金直立锁边防水板作为屋面防水材料，通过一系列的施工工艺和技术措施，实现了对屋面的防水保护。
本文旨在介绍该施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。
二、工法特点铝合金直立锁边防水板屋面系统施工工法具有以下特点：1. 防水性能好：采用铝合金直立锁边防水板，具有良好的机械强度和耐久性，能够有效抵御各种外界水分侵害。
2. 施工工艺简单：工法采用独特的直立锁边设计，使得施工工艺简单，不需要特殊的施工技术，适用性广泛。
3. 施工速度快：铝合金直立锁边防水板为模块化设计，拼接方式简便，能够快速地进行施工，提高施工效率。
4. 维护方便：铝合金直立锁边防水板具有良好的维护性能，可进行简单的清洗和维修，减少了后期维护的成本和工作量。
三、适应范围铝合金直立锁边防水板屋面系统施工工法适用于各种建筑屋面，包括住宅、商业建筑、工业厂房等。
特别是对于大跨度、斜屋面以及特殊形状的屋面，更能发挥其优势。
四、工艺原理该工法的工艺原理基于铝合金直立锁边防水板的结构特点和材料特性。
铝合金直立锁边防水板采用直立锁边设计，利用板材本身的强度和锁边连接方式，形成有效的屋面防水系统。
施工工法通过将铝合金直立锁边防水板及其配套的固定件按照一定的排列和拼接方式进行固定，形成防水层，并通过焊接、封缝等工艺措施进行加固和密封，提供了一个可靠的防水屋面。
五、施工工艺铝合金直立锁边防水板屋面系统施工工艺包括以下几个施工阶段：1. 基础准备：对屋面进行清洁和处理，确保施工前的基础条件满足要求。
2. 安装固定：将铝合金直立锁边防水板按照设计要求进行固定，通常采用机械或焊接方式。
3. 加固封缝：对板材之间的接缝进行焊接或粘接处理，确保接缝处的密封性能。
4. 排水系统安装：根据设计要求安装排水系统，包括雨水管、排水口等。
浅析金属屋面直立锁边系统及节点防水细部处理
浅析金属屋面直立锁边系统及节点防水细部处理作者：刘运洪来源：《城市建设理论研究》2012年第35期摘要：结合工程项目实践，阐述了直立锁边金属屋面系统及其节点防水技术处理要点和体会。
关键词：金属屋面直立锁边系统防水技术中图分类号：TU74文献标识码：A文章编号：1、项目概况本工程项目为大型公共建筑，屋架采用多榀方形桁架组合，相邻每榀之间高低错位，屋面外形复杂。
金属屋面面积约为12000平方米，采用目前国际上比较流行的65-430型直立锁边氟碳铝镁锰合金面板，本工程项目充分利用了该种新型建筑材料的高强性、对曲线的完美贴和性以及超常耐久性等，再结合先进的钢结构技术，力求达到建筑空间与结构空间融合的自然、默契。
直立锁边系统构造示意图2、屋面系统的安装工艺本工程屋面系统由C型檩条、冲孔底板、吸音棉、保温棉、防水层、T型固定座、铝镁锰屋面板构成, 为了建筑的安全性，施工时尽量避免横向（流水方向）搭接，以提高建筑物外表的美观度及构造上的防水性能。
施工工序为：安装前期测量工作→主檩条及天沟的制作安装→檀条安装→屋面底板的安装→铝合金固定座的放线及安装→吸音保温防水材料的铺设→铝镁锰屋面制作及安装→屋面锁边及收口处理。
3、直立锁边系统的特点及主要优势直立锁边系统属于半开放式金属屋面系统，它的主要特点在于它的耐用性、可靠的防水设计及多样化的曲面形状。
整个系统采用浮动结构设计，即氟碳铝镁锰合金面板采用无穿孔、无穿刺的隐蔽式安装设计。
是一种“耐候性金属屋面系统”。
其主要优势有以下几点：3.1系统采用暗扣式直立锁边的固定方式，屋面没有螺钉外露，整个屋面不但美观、整洁。
而且从根本上杜绝了螺钉穿孔造成的漏水隐患；直立锁边屋面系统——锁合示意3.2直立锁边的T型铝合金固定座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定支座上自由伸缩，解决了因热胀冷缩而产生的温度应力导致屋面系统破坏问题。
直立锁边咬合屋面系统
概述直立锁边咬合屋面系统一直是欧美国家金属屋面的设计主流，目前在国内也得到广泛应用，如：体育场馆会展中心机场车站等大型标志性建筑。
直立锁边咬合屋面系统定义直立锁边咬合式(Standing Seam System)点支撑金属屋面系统的核心构成，是基于直立锁边咬合设计的特殊板形的金属板块，这种设计主要针对大跨度自支承式密合安装体系。
在屋面上看不见任何穿孔，因支承的办法是隐藏在面板之下的。
屋面板块的连接办法是采用其特有的铝合金固定支座，板块与板块的直立锁边咬合形成密合的连接，这种板块的咬合过程无须人力，完全由机械自动完成，而咬合边与支座形成的连接办法可解决因热胀冷缩所产生的板块应力，该优势反映在可制作纵向超长尺寸的板块而不因应力影响变形。
同时本屋面系统完整齐全的附件供应可满足各种建筑形式的要求。
直立锁边咬合屋面系统特点屋面板可与屋面通长，杜绝搭接缝，消除漏水隐患，且外观整体性和观感性增强。
肋较高，从而可得到较大的排水切面，杜绝雨水从搭接边处渗透，有效解决低坡度屋面积水、排水困扰，提高了在长距离平缓屋面的适用性。
直立锁合边的固定方式很特殊，固定座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定座上自由伸缩，不会产生温度应力，这样便有效解决了其他板型难以克服的温度变形问题，保证了屋面性能的可靠性。
可以直立锁边屋面系统的固定座下装上断冷桥的隔热垫，有效防止保温屋面的冷桥现象，杜绝冷凝水的形成。
且能使能源更有效率地利用，达到节能的效果。
香港理工大学土木结构工程系重型结构实验室及清华大学所作的结构性能测试的直立锁边屋面系统该板型于内陆地区使用时，最大可达2000mm的跨距。
铝镁锰板常见的系统一般是点式直立锁边屋面系统，常见板型YX65-430和YX65-400型的高立边屋面系统，主要采用暗扣式安装，无需再屋面板表面穿孔，施工工艺成熟，主要应用于车站、机尝体育馆等大型建筑和工业厂房等；铝镁锰板金属屋面系统其它的分。
直立锁边屋面系统ppt课件
固定 固定
内应力 固定
内应力计算 = • T • E = 12 x 10-6 • (70 - 20) • 0.21 x 1012 = 126 x
106 N/m2 (12.9 X 106Ton/m2 )
缩短
滑移
延长
伸缩长度计算 L = • T • L L = 12 x 10-6 • (70 - 20) • 50m = 30mm
OHC -470
优势2.耐久性
现场压弯处180°
镀层和涂层龟裂处
50%工厂完成 – 50%现场完成: 质量无法保证
其他直立锁缝屋面板 : 由于锁缝轮不能与板肋锁合
要求工人在整个锁缝过程中从上往下按压住锁缝机；
如果锁缝机未得到很好的按压，力度不足或不均匀， 锁缝轮有可能在锁缝过程中与板肋脱离，对板的涂镀 层以及板肋造成损害。
OHC -470 直立锁缝屋面系统简报
OHC -470直立缝屋面系统原理 技术特征—板型 优势 节点细节
OHC -470直立缝屋面系统原理 技术特征—板型 优势 节点细节
OHC -470
直立缝屋面系统原理
锁缝：板之间的连接是通过锁缝的方式将板与板锁合在一起。 使整个屋面形成一张完整的抵御风力的钢膜 使整个屋面达到可靠的水密和气密效果
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
弯角处无龟裂； 现场锁缝角度小，无额外弯角； 排除龟裂隐患，防腐性能得到保证。
OHC -470
优势2.耐久性
120°
135°
150° 165°
…
90%工厂完成–10%现场完成: 质量得到保证
180°
其他直立锁缝屋面板 : 在弯角处难免对镀层和涂层造成损伤 现场锁缝机属于微型机，成型轮小，板的弯角尖锐； 成型轮间距太小，无误释放成型过程中产生的内应力； 由此导致弯角处屋面板的镀层和涂层龟裂破坏，防腐性能无法保证。
直立锁边系统
直立锁边系统直立锁边系统首先要认识一下屋面系统组成：基本结构由铝镁锰合金板面板、支架、保温层、隔气层、檩条、冲孔引音板、无纺布、底板组成.直立锁边系统BEIMU TM直立锁边系统是一种直立缝密合的点支撑屋面系统，它有很好的感官和性能，安装时用机器把相邻的板边连续地卷合在一起，不需穿孔，板面保持完整，有极佳的防水性能。
系统特点：成熟的结构传力维护系统,适用于坡度≥1.5°的屋面，历史悠久，应用广泛；现场制作，大跨度（≤80m）单板可通长无驳口、无钉孔，施工简单，锁合牢固；优异的排水防渗性能、独特的抗热膨胀性能及安全的抗风压性能；先进的二次成型（瓜皮工艺和扇弯工艺），轻松解决双曲面或单曲面的覆盖难题；直立锁边结构上还可以加二次屋面（如国家大剧院）；高品位、低能耗，实用、美观、环保。
我们公司再向你推介以下几种结构方式，如有需要我们还可根据你的要求重新设计。
结构方式一结构方式二1、BEIMU TM直立锁边屋面板 5、无纺布1、BEIMU TM直立锁边屋面板4、玻璃纤维保温棉2、T型固定支座 6、冲孔底板 2、T型固定支座5、底板3、拔热铝箔 7、主支撑结构3、拔热铝箔6、主支撑结构4、玻璃纤维保温棉结构方式三1、BEIMU TM直立锁边屋面板2、T型固定支座3、玻璃纤维保温棉4、PVC加筋膜5、钢丝网6、主支撑结构常用屋面用金属材料膨胀系数及伸缩计算公式材料铝钛锌铜钢膨胀系数 0.024 0.022 0.017 0.012标准收缩量计算公式△L=L 0*a t *（t 1-t 2）式中：△L＝长度的变化值（mm）L 0＝构件原长度（m）a t ＝材料膨胀系数（mm/mk）（t 1-t 2）＝温度变化值（℃）热胀冷缩时，屋面板会在固定处产生内应力δδ＝a t *E*（t 1-t 2）式中: a t ＝材料膨胀系数（mm/mk）δ＝固定处的内应力E=屋面板的弹性模量（t1 -t 2）=温度变化值金属屋面施工方案直立锁边屋面系统附件1.角驰三系列支架，暗扣，滑动，直立支架：820支架.760支架.470支架.475支架.788支架.840支架.666.支架600.468.490等支架可定做各种支架.2.生产优质的泡沫堵头胶条型号有：820.760.470.475.420.400.430.950可定做各种型号堵头3.专业技术电动咬口机型号有：820.760.470.4754.水平支撑：.引垫，元宝垫，不锈钢、彩钢/彩板300.500.880通风器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属屋面维护系统
直立锁边是什么意思？高立边和矮立边是什么意思？360锁边是什么意思？
直立锁边顾名思义就是两块屋面板衔接的直立边连接的一种方式。
详见下图：
高立边和矮立边指的是屋面板直立边的高度，高立边与矮立边只是行业里的一些叫法。
其学名应该是直立单锁边和直立双锁边，肋高分别是65mm与25mm，常用型号为400和430型。
在现代建筑中这两种铝镁锰合金板的使用也非常广泛，下面谈谈两者主要区别。
一，防水性：在防水性方面高立边铝镁锰板更具有优势，这是由于肋高决定的，高立边咬合雨水更不容易渗透进去。
二，美观度：从外观看，建成后的矮立边铝镁锰板比高立边更加美观。
三，用途：正常情况下，二者的用途是一样的，都是用于屋面，但在没有特殊要求的情况下，矮立边铝镁锰屋面板用于私人别墅较多，而高立边铝镁锰板用于体育馆较多。
追问：
那所谓的360度锁边是什么意思？
追答：
360度锁边就是锁边部位卷起来的部分形成一个封闭的圆，见我上面附图示意的360度咬合那个节点。
360度锁边结构自防水性能比较好，雨水不易渗入屋面内。
