混凝土无损检测技术讲义

混凝土无损检测技术讲义·第一章·GAISHU概述第一节混凝土无损检测常用方法的分类和特点混凝土无损检测技术是指在不破坏混凝土结构构件条件下，在混凝土结构构件原位上对混凝土结构构件的混凝土强度和缺陷进行直接定量检测的技术。

本书中无损检测技术还包括钻芯、拔出、射钉等局部破损的检测方法。

《混凝土结构设计规范》(GB 50010-2002)规定的混凝土立方体抗压强度标准值系指按照标准方法制作、养护、边长为150mm的立方体试件在28d龄期，用标准试验方法测得的具有95%保证率的抗压强度。

这种定义是国际上普遍采用的，其目的在于相互可资比较。

混凝土强度度量如此严格的标准条件，旨在尽可能排除影响混凝土强度其它外界变异影响，在所谓标准的制作养护、标准试件尺寸、标准试验方法、28d龄期、具有95％保证率的抗压强度。

这种严格理想的约束条件虽在现实工程上并不存在，但又是必须予以考虑的，因为这是衡量混凝土结构设计可靠度的基本要求。

为解决以上5个条件同实际结构构件混凝土强度之间可操作的转换关系，新修订的《混凝土结构工程施工质量验收规范》(GB 50204-2002)规定混凝土结构构件同条件的试块抗压强度应满足600度日，且不小于设计规范规定的混凝土抗压强度标准值乘以1.1系数。

这个混凝土同条件养护试块抗压强度验收条件是制定无损检测混凝土强度曲线与混凝土结构设计与施工现行规范挂钩比较时应加以考虑的重要条件，也可以说是一个重要的出发点与依据。

这项规定既有一定的试验依据，也有一定的经验性。

依据无损检测技术的检测目的，通常可将无损检测方法分为五大类：一、检测结构构件混凝土强度值；二、检测结构构件混凝土内部缺陷如混凝土裂缝、不密实区和孔洞、混凝土结合面质量、混凝土损伤层等；三、检测几何尺寸如钢筋位置、钢筋保护层厚度、板面、道面、墙面厚度等；四、结构工程混凝土强度质量的匀质性检测和控制；五、建筑热工、隔声、防水等物理特性的检测。

混凝土超声波无损检测技术规范

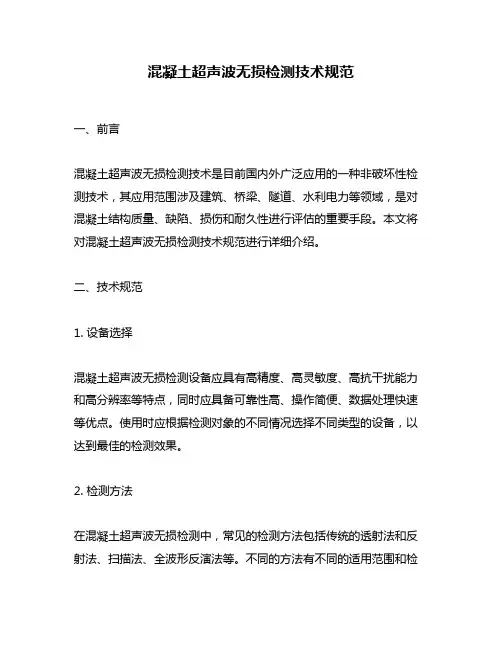

混凝土超声波无损检测技术规范一、前言混凝土超声波无损检测技术是目前国内外广泛应用的一种非破坏性检测技术，其应用范围涉及建筑、桥梁、隧道、水利电力等领域，是对混凝土结构质量、缺陷、损伤和耐久性进行评估的重要手段。

本文将对混凝土超声波无损检测技术规范进行详细介绍。

二、技术规范1. 设备选择混凝土超声波无损检测设备应具有高精度、高灵敏度、高抗干扰能力和高分辨率等特点，同时应具备可靠性高、操作简便、数据处理快速等优点。

使用时应根据检测对象的不同情况选择不同类型的设备，以达到最佳的检测效果。

2. 检测方法在混凝土超声波无损检测中，常见的检测方法包括传统的透射法和反射法、扫描法、全波形反演法等。

不同的方法有不同的适用范围和检测效果，应根据具体情况选择合适的检测方法。

3. 检测准备在进行混凝土超声波无损检测前，应对检测对象进行清洁，去除表面的灰尘、泥沙等杂物，以保证检测的准确性。

同时，应在检测前对检测区域进行标记，以便于后续数据处理和分析。

4. 检测操作在进行混凝土超声波无损检测时，应按照设备说明书的要求进行操作，同时应注意以下事项：（1）检测探头的安装应符合设备要求，探头与被检测物体的接触面应平整，确保信号传输的稳定和准确。

（2）检测时应按照预设的扫描路线进行，确保完整地覆盖被检测区域。

（3）检测时应保持探头与被检测物体的距离不变，避免因距离变化而影响信号的传输和接收。

5. 数据处理在混凝土超声波无损检测后，应对所得的数据进行处理和分析。

常见的数据处理方法包括图像处理、数字信号处理、全波形反演等。

处理后的数据应准确、清晰、可读，并应配合其他检测数据进行综合分析，得出准确的结论。

6. 报告编制在混凝土超声波无损检测完成后，应编制检测报告。

报告应包括被检测物体的基本信息、检测方法、检测结果、分析结论以及建议措施等内容。

同时，应注意报告的准确性、简洁明了、易于理解。

三、结论混凝土超声波无损检测技术是一项非常重要的技术手段，对于保证混凝土结构的质量、缺陷、损伤和耐久性评估具有重要的作用。

混凝土构件无损检测的方法和技术

混凝土构件无损检测的方法和技术一、前言混凝土作为一种重要的建筑材料，在建筑工程中扮演着重要的角色。

然而，由于其自身特性的限制，混凝土构件在使用过程中会出现各种不同的问题，例如龟裂、腐蚀、弯曲等，这些问题会严重影响其使用寿命和安全性能。

因此，对于混凝土构件的无损检测已经成为了一项重要的任务。

二、混凝土构件无损检测的目的和意义混凝土构件无损检测是指通过一系列非破坏性检测方法和技术，对混凝土构件内部的缺陷、裂缝、腐蚀等进行检测和分析，以确定混凝土构件的完整性、安全性和使用寿命。

其主要目的和意义如下：1.提高混凝土构件的安全性和使用寿命；2.及早发现混凝土构件内部的缺陷和裂缝，避免其进一步扩大和恶化；3.减少人为误差，提高检测的准确性；4.为混凝土构件的修复和维护提供科学依据。

三、混凝土构件无损检测的方法和技术1.超声波检测法超声波检测法是目前应用最为广泛的一种混凝土构件无损检测方法。

它利用超声波在混凝土中的传播特性，通过测量超声波的传播时间、幅值和衰减等参数，来判断混凝土内部的缺陷、裂缝、孔隙率等情况。

超声波检测法可以检测混凝土构件的厚度、弹性模量、泊松比、裂缝、孔隙率等指标，具有高准确性、高灵敏度、无破坏、快速等优点。

2.电磁法电磁法是一种利用电磁波在混凝土中传播的特性，来检测混凝土内部缺陷和裂缝的无损检测方法。

它主要通过测量电磁波在混凝土中的传播时间、幅值和相位等参数，来判断混凝土内部的缺陷和裂缝情况。

电磁法具有高灵敏度、无破坏、没有辐射等优点。

3.雷达检测法雷达检测法是一种利用雷达波在混凝土中传播的特性，来检测混凝土内部缺陷和裂缝的无损检测方法。

它主要通过测量雷达波在混凝土中的传播时间、幅值和相位等参数，来判断混凝土内部的缺陷和裂缝情况。

雷达检测法具有高灵敏度、无破坏、快速等优点。

4.磁粉检测法磁粉检测法是一种利用磁粉在混凝土表面沉积的特性，来检测混凝土表面裂缝的无损检测方法。

它主要通过在混凝土表面涂覆磁粉，然后经过磁场作用，使磁粉在混凝土表面沉积，从而可清晰地观察到混凝土表面的裂缝和缺陷。

混凝土结构无损检测技术及工程应用

混凝土结构无损检测技术及工程应用一、引言混凝土结构是现代建筑中常用的一种结构形式，其具有强度高、耐久性好、施工方便等优点，因此被广泛应用于各个领域中。

但是，混凝土结构在使用过程中也会受到各种外力因素的影响，引发裂缝、变形等问题，严重时会危及人们的生命财产安全。

因此，混凝土结构无损检测技术的应用显得尤为重要。

二、混凝土结构无损检测技术1. 概述混凝土结构无损检测技术是指在不破坏混凝土结构的情况下，通过对混凝土结构进行各种物理、化学、声学、电磁等方法的检测，识别混凝土结构内部的缺陷、裂缝、损伤等问题。

2. 检测方法（1）超声波检测法：利用超声波在混凝土中传播的速度和反射特性，检测混凝土中的缺陷和裂缝。

（2）电磁法：利用电磁波在混凝土中传播的特性，检测混凝土中的缺陷和裂缝。

（3）雷达检测法：利用雷达信号在混凝土中反射的特性，检测混凝土中的缺陷和裂缝。

（4）综合检测法：结合多种检测方法进行检测，提高检测的准确性和可靠性。

3. 检测仪器（1）超声波探伤仪：用于超声波检测法。

（2）电磁波检测仪：用于电磁法。

（3）雷达检测仪：用于雷达检测法。

（4）综合检测仪：结合多种检测方法的仪器。

三、混凝土结构无损检测工程应用1. 桥梁检测桥梁是混凝土结构中应用最广泛的一种，其安全性直接关系到人们的出行安全。

因此，对桥梁进行无损检测显得尤为重要。

通过超声波、电磁波、雷达等多种方法对桥梁进行检测，能够及早发现桥梁中的缺陷和裂缝，防止桥梁发生倒塌等事故。

2. 隧道检测隧道是在混凝土结构中应用较多的一种，其内部充满着大量的管道、电缆等设备，因此隧道结构的安全性直接关系到人们的生命财产安全。

通过综合检测法对隧道进行检测，能够发现隧道中的缺陷和裂缝，识别管道、电缆等设备的位置和损伤情况，为隧道的运行和维护提供重要的参考依据。

3. 建筑物检测建筑物是混凝土结构的一种重要应用形式，其耐久性和安全性直接关系到人们的生活和工作质量。

通过超声波、电磁波等方法对建筑物进行检测，能够发现建筑物中的缺陷和裂缝，为建筑物的维修和加固提供重要的参考依据。

混凝土无损检测技术规程

混凝土无损检测技术规程一、引言在工程建设中，混凝土是最常用的建筑材料之一。

由于混凝土的特性，其质量的好坏直接影响到工程的安全、耐久性和使用寿命等方面。

因此，混凝土的质量检测显得尤为重要。

传统的混凝土质量检测方法存在着检测时间长、工作量大、精度不高等问题。

而无损检测技术则能够在不损坏混凝土的情况下，对混凝土进行非破坏性检测，其优点显而易见。

本文将对混凝土无损检测技术的规程进行详细的说明。

二、检测前的准备1. 检测前需要对混凝土的施工方案、施工质量和材料进行审查，确保混凝土的质量满足设计要求。

2. 检测前需要对检测仪器进行校准，以确保检测数据的准确性。

3. 检测前需要进行现场勘察，了解混凝土的结构、布局和存在的问题，为后续的检测工作提供依据。

三、常用的无损检测技术1. 超声波检测技术超声波检测技术是一种利用超声波在混凝土中传播的特性，对混凝土进行检测的技术。

该技术可以检测混凝土内部的裂缝、缺陷、气孔等情况，可以测量混凝土的厚度、弹性模量、泊松比等参数。

2. 电磁波检测技术电磁波检测技术是一种利用电磁波在混凝土中传播的特性，对混凝土进行检测的技术。

该技术可以检测混凝土内部的裂缝、气孔等情况，可以测量混凝土的电磁参数，如介电常数、电导率等。

3. 微波检测技术微波检测技术是一种利用微波在混凝土中传播的特性，对混凝土进行检测的技术。

该技术可以检测混凝土内部的裂缝、缺陷、气孔等情况，可以测量混凝土的介电常数、损耗因子等参数。

四、检测方法和步骤1. 超声波检测方法和步骤（1）在混凝土表面涂上适当的耦合剂，以保证超声波的传播。

（2）将超声波探头放置在混凝土表面，对混凝土进行扫描。

（3）根据检测数据，分析混凝土内部的情况。

2. 电磁波检测方法和步骤（1）在混凝土表面涂上适当的耦合剂，以保证电磁波的传播。

（2）将电磁波探头放置在混凝土表面，对混凝土进行扫描。

（3）根据检测数据，分析混凝土内部的情况。

3. 微波检测方法和步骤（1）在混凝土表面涂上适当的耦合剂，以保证微波的传播。

混凝土桥梁检测技术及应用标准

混凝土桥梁检测技术及应用标准一、前言混凝土桥梁是交通运输的重要组成部分，而桥梁的安全性和可靠性是保障交通运输安全的重要保障。

因此，桥梁的检测和评估是非常重要的，可以保证桥梁的安全性和可靠性，延长其使用寿命。

本文将介绍混凝土桥梁检测技术及应用标准。

二、混凝土桥梁检测技术1. 无损检测技术无损检测技术是指通过对混凝土结构进行非破坏性检测，判断结构的健康状态和缺陷，从而确定结构的维护和修复方案的技术。

常见的无损检测技术有声波检测、超声波检测、雷达检测、红外热成像、电阻率测量等。

2. 破坏性检测技术破坏性检测技术是指通过对混凝土结构进行破坏性检测，获取混凝土结构内部的信息，从而确定结构的维护和修复方案的技术。

常见的破坏性检测技术有钻孔取芯、锤击、划痕、压力试验等。

3. 其他检测技术除了无损检测技术和破坏性检测技术外，还有一些其他的检测技术，如激光扫描、摄影测量、测量技术等。

这些技术可以提供更精确的测量结果，为混凝土桥梁的检测和评估提供更多的信息。

三、混凝土桥梁检测应用标准1. 《混凝土桥梁检测标准》该标准是国家标准，适用于混凝土桥梁的检测。

该标准规定了混凝土桥梁检测的技术要求、检测方法、检测内容和检测报告的编制等内容，为混凝土桥梁的检测提供了标准化的规范。

2. 《公路桥梁维护管理技术规范》该规范是国家交通运输部发布的，适用于公路桥梁的维护管理。

该规范规定了公路桥梁维护管理的基本要求、工作内容、技术标准和维护管理程序等内容，为混凝土桥梁的维护和管理提供了标准化的规范。

3. 《混凝土结构检测与评估技术规范》该规范是国家标准，适用于混凝土结构的检测和评估。

该规范规定了混凝土结构检测和评估的技术要求、检测方法、评估内容和评估报告的编制等内容，为混凝土桥梁的检测和评估提供了标准化的规范。

四、混凝土桥梁检测技术及应用标准的优势1. 保障桥梁的安全性和可靠性混凝土桥梁的检测和评估可以发现桥梁结构中的缺陷和损伤，及时采取维护和修复措施，保障桥梁的安全性和可靠性。

混凝土建筑物无损检测技术及应用

混凝土建筑物无损检测技术及应用一、前言混凝土建筑物是现代工业化社会的重要组成部分。

由于其特殊的材料性质和结构形式，混凝土建筑物在使用和维护过程中会遇到一系列的问题，导致其使用寿命受到限制。

因此，对混凝土建筑物进行无损检测已经成为一项必要的技术手段，可以发现混凝土结构中的隐蔽缺陷，提高建筑物的安全性和使用寿命。

二、混凝土建筑物无损检测技术1. 经典的无损检测方法(1) 声波检测法声波检测法是最常用的混凝土无损检测方法之一，它利用超声波在混凝土中传播的特性来检测混凝土内部的缺陷。

声波检测法适用于混凝土结构的裂缝、空洞、锈蚀、松动等缺陷的检测。

(2) 磁粉探伤法磁粉探伤法是一种利用铁磁性材料表面磁异常的检测方法，它可以检测钢筋断裂、钢筋锈蚀、混凝土内部裂缝等缺陷。

磁粉探伤法具有检测灵敏度高、适用范围广的特点。

(3) X射线检测法X射线检测法是一种利用X射线的穿透性质来检测混凝土结构中隐蔽缺陷的方法。

它适用于检测混凝土结构中的裂缝、空洞、锈蚀、松动等缺陷。

2. 新兴的无损检测方法(1) 激光超声波检测法激光超声波检测法是一种利用激光发射超声波来检测混凝土结构中隐蔽缺陷的新兴技术。

它具有检测精度高、检测速度快、对混凝土结构没有影响等优点。

(2) 红外热像技术红外热像技术是一种利用红外辐射来检测混凝土结构中隐蔽缺陷的新兴技术。

它可以通过热像仪拍摄混凝土表面的热图，来发现混凝土结构中的缺陷。

三、混凝土建筑物无损检测应用1. 道路桥梁道路桥梁是经常使用的重要设施，它的安全性、稳定性和使用寿命直接影响到交通运输的安全和畅通。

无损检测技术可以发现桥梁中的隐蔽缺陷，如钢筋断裂、混凝土裂缝等，提前发现问题并进行修复，可以保证桥梁的安全性和使用寿命。

2. 水利工程水利工程是保障国家水资源利用和水利工程安全的重要设施。

无损检测技术可以用于检测水利工程中的钢筋断裂、混凝土裂缝等隐蔽缺陷，提高水利工程的安全性和使用寿命。

3. 建筑物混凝土建筑物是现代城市中的重要构成部分，它对城市的发展和居民的生活起到了重要的作用。

混凝土无损检测技术标准规范

混凝土无损检测技术标准规范标题：混凝土无损检测技术标准规范介绍：混凝土是建筑领域中最为常用的材料之一，因其良好的耐久性和承载能力而受到广泛应用。

然而，随着时间的推移和外界因素的侵蚀，混凝土结构可能会出现损坏和衰败。

为了确保建筑物的结构安全和可靠性，混凝土无损检测技术标准规范被广泛采用和执行。

本文将深入探讨混凝土无损检测技术标准规范的多个方面，帮助读者更好地理解和应用这一技术。

一、混凝土无损检测技术概述混凝土无损检测技术是一种通过非破坏性手段评估混凝土结构中可能存在的质量问题和缺陷的方法。

它可以通过使用声波、电磁波、超声波、核磁共振等物理原理对混凝土进行全面的检测和分析，以获得结构的完整性、质量和性能等方面的信息。

二、混凝土无损检测技术的应用领域混凝土无损检测技术广泛应用于各种混凝土结构的评估和维护中，包括桥梁、建筑物、堤坝、港口码头等。

通过无损检测，可以及时发现混凝土结构中的质量问题和缺陷，以便采取相应的修复措施，保证结构的长期安全使用。

三、混凝土无损检测技术标准规范的重要性混凝土无损检测技术标准规范对于保障检测结果的准确性和可靠性至关重要。

标准规范规定了检测方法、设备要求、数据分析和解读等方面的要求，确保检测过程的科学性和规范性。

这些标准规范还有助于不同机构和专业人员之间的交流和合作，提高整个行业的水平和质量。

四、混凝土无损检测技术标准规范的主要内容混凝土无损检测技术标准规范包括以下方面的内容：1. 检测方法和技术要求：介绍了常用的混凝土无损检测方法和设备的选择原则；2. 检测设备和仪器要求：对各种无损检测仪器的性能、精度等方面进行了规定；3. 数据采集和分析：详细说明了数据采集的方法和步骤，以及数据分析和解读的原则；4. 报告撰写和评估：提供了有关报告撰写和评估的指导和要求。

五、对混凝土无损检测技术标准规范的观点和理解混凝土无损检测技术标准规范在建筑领域中发挥着重要的作用。

通过遵循标准规范，可以确保无损检测结果的准确性和可靠性，为建筑结构的维护和修复提供科学依据。

混凝土结构中无损检测技术的应用

混凝土结构中无损检测技术的应用一、前言混凝土结构是现代建筑中最常用的一种建筑结构，其强度和耐久性直接关系到建筑的安全性和使用寿命。

然而，由于混凝土结构的使用环境和外界因素的影响，其质量和性能会逐渐发生变化，因此需要对其进行定期的检测和维护。

无损检测技术是一种非破坏性的检测方法，可以在不破坏混凝土结构的情况下，获取其内部的信息和性能状态，对混凝土结构的安全性和可靠性进行评估和管理。

本文将详细介绍混凝土结构中无损检测技术的应用。

二、无损检测技术的概述无损检测技术是利用物理、化学、力学等原理和技术，对材料和结构进行非破坏性的检测和评估。

相对于传统的破坏性检测方法，无损检测技术具有不破坏材料和结构、快速、准确、经济等优点，可以有效地保护材料和结构的完整性和使用价值。

在混凝土结构中，无损检测技术主要包括以下几种：1.超声波检测技术超声波检测技术是利用超声波在物质中传播的速度和反射特性，对材料和结构进行非破坏性的检测和评估。

在混凝土结构中，超声波可以检测混凝土的质量、强度、密度、裂缝等信息，通过对超声波信号的分析和处理，可以确定混凝土结构的缺陷和损伤程度。

2.雷达检测技术雷达检测技术是利用电磁波在材料和结构中传播的速度和反射特性，对材料和结构进行非破坏性的检测和评估。

在混凝土结构中，雷达可以检测混凝土的含水量、含气量、损伤程度等信息，通过对雷达信号的分析和处理，可以确定混凝土结构的质量和性能状态。

3.磁控阻抗检测技术磁控阻抗检测技术是利用材料和结构中的磁性和电性特性，对材料和结构进行非破坏性的检测和评估。

在混凝土结构中，磁控阻抗可以检测混凝土的含水量、含气量、裂缝等信息，通过对磁控阻抗信号的分析和处理，可以确定混凝土结构的质量和性能状态。

4.红外线检测技术红外线检测技术是利用物体辐射出的红外线能量，对材料和结构进行非破坏性的检测和评估。

在混凝土结构中，红外线可以检测混凝土的温度分布、含水量、含气量等信息，通过对红外线信号的分析和处理，可以确定混凝土结构的质量和性能状态。

混凝土梁板无损检测技术规程

混凝土梁板无损检测技术规程一、前言混凝土结构是现代建筑中常用的一种结构，它具有强度高、耐久性好等优点，在建筑中应用广泛。

但是，由于外界环境的影响以及使用时间的延长，混凝土结构也会受到损伤和老化，为了保证建筑的安全性和使用寿命，需要对混凝土结构进行定期检测和维护。

本技术规程旨在规范混凝土梁板无损检测的技术要求和操作流程，保证检测的准确性和可靠性。

二、检测原理混凝土梁板无损检测主要采用超声波探伤技术，利用超声波在混凝土内部的传播特性，检测混凝土结构中的缺陷、裂缝、空洞等问题。

超声波探伤的原理是利用超声波在材料中的传播速度和反射特性，来判断材料内部的各种缺陷情况。

三、设备准备1、超声波探伤仪：选择品牌和型号较好的超声波探伤仪，具有较高的探测精度和稳定性。

2、探头：选择适合混凝土梁板检测的探头，一般选择频率在50kHz-200kHz之间的探头。

3、传感器：选择合适的传感器，一般选择1MHz的传感器。

4、标记笔、钢尺、白纸：用于标记和记录检测结果。

5、电源、电缆、耳机等配件：用于探伤仪的供电和数据传输。

四、检测操作流程1、准备工作（1）查看混凝土梁板结构的图纸和设计要求，了解结构的基本情况。

（2）对检测区域的混凝土进行清理，清除表面的粉尘和杂物。

（3）将探头和传感器连接到超声波探伤仪上，进行仪器的开机和校准。

2、检测操作（1）将探头贴紧混凝土表面，按照图纸中标记的位置进行探伤。

（2）控制超声波探伤仪的探头移动速度，使其在混凝土表面均匀地扫描。

（3）观察超声波探伤仪的显示屏，记录探伤到的信号波形和反射强度。

（4）对探伤到的信号进行分析和判断，确定混凝土结构中的缺陷类型和位置。

（5）用标记笔在混凝土表面进行标记，记录缺陷的位置和尺寸大小。

3、检测结果分析（1）根据检测结果分析混凝土结构的缺陷类型、位置、尺寸和数量。

（2）对于发现的缺陷，根据其性质和位置，进行相应的修复和加固措施。

（3）对于检测到的混凝土结构问题，进行记录和报告，以便后续的维护和检测工作。

混凝土梁无损检测技术规程

混凝土梁无损检测技术规程一、前言混凝土梁是建筑结构中常见的构件，其负责承担水平荷载和垂直荷载。

随着时间的推移和使用环境的变化，混凝土梁可能产生裂纹、变形等损伤，从而影响其结构安全性。

因此，对混凝土梁进行无损检测并及时发现损伤，对于保证建筑结构的安全和延长使用寿命具有重要意义。

二、检测方法1.超声波检测超声波检测是一种常用的混凝土结构无损检测方法。

该方法通过超声波在材料中传播的速度和反射、透射、散射等特性，来判断混凝土结构的内部质量和损伤情况。

具体实施时，可以采用手持探头或移动探头的方式进行检测，也可以通过固定式探头自动扫描进行检测。

2.雷达检测雷达检测也是一种常用的混凝土结构无损检测方法。

该方法通过电磁波在混凝土中的传播速度和反射特性，来识别混凝土结构内部的缺陷和损伤情况。

具体实施时，可以采用手持探头或移动探头的方式进行检测，也可以通过固定式探头自动扫描进行检测。

3.红外热像检测红外热像检测是一种利用红外热像仪对混凝土结构表面进行热成像的无损检测方法。

该方法通过检测混凝土表面的温度分布情况，来识别混凝土结构内部的缺陷和损伤情况。

具体实施时，需要在混凝土表面喷涂白色涂料，并进行热成像扫描。

三、检测步骤1.检测前的准备在进行混凝土梁的无损检测之前，需要对检测区域进行清理和标记，并准备好相应的检测设备和工具。

同时，需要了解混凝土梁的设计结构、使用环境和历史使用情况，为后续的检测和分析提供依据。

2.超声波检测（1）确定检测点根据混凝土梁的结构和使用情况，确定检测点的位置和数量。

通常，检测点距离混凝土梁的顶面和底面各不少于50mm，检测间距一般不大于1m。

（2）进行检测将超声波探头放置在检测点上，使其与混凝土梁表面垂直，并进行超声波检测。

检测过程中，需要记录超声波传播的时间和幅度等参数，并观察波形图和声速图等数据，判断混凝土梁内部的质量和损伤情况。

（3）分析结果根据检测数据和波形图，对混凝土梁的内部质量和损伤情况进行分析和判定。

混凝土构件无损检测的方法和技术

混凝土构件无损检测的方法和技术一、引言混凝土是建筑工程中常用的材料之一，其性能直接影响着工程的质量和安全。

因此，对混凝土构件的质量进行监测和检测具有重要意义。

传统的检测方法往往需要破坏混凝土构件，而无损检测技术则可以在不破坏构件的情况下进行检测。

本文将介绍混凝土构件无损检测的方法和技术。

二、混凝土构件的无损检测方法1.超声波检测法超声波检测法是一种常用的混凝土构件无损检测方法。

其原理是利用超声波在混凝土中传播的特性，检测混凝土构件的缺陷。

具体操作流程如下：（1）准备设备：超声波检测仪、探头、液晶显示屏。

（2）检测前准备：清洁混凝土表面，定位检测位置，涂抹耦合剂。

（3）检测：将探头贴在混凝土表面，通过液晶显示屏观察检测结果。

（4）分析结果：根据显示屏上的数据，分析混凝土构件的缺陷情况。

2.电磁波检测法电磁波检测法是利用电磁波在混凝土中传播的特性，检测混凝土构件的缺陷的一种无损检测方法。

具体操作流程如下：（1）准备设备：电磁波检测仪、探头、液晶显示屏。

（2）检测前准备：清洁混凝土表面，定位检测位置。

（3）检测：将探头贴在混凝土表面，通过液晶显示屏观察检测结果。

（4）分析结果：根据显示屏上的数据，分析混凝土构件的缺陷情况。

3.红外线检测法红外线检测法是利用红外线在混凝土中传播的特性，检测混凝土构件的缺陷的一种无损检测方法。

具体操作流程如下：（1）准备设备：红外线检测仪、探头、液晶显示屏。

（2）检测前准备：清洁混凝土表面，定位检测位置。

（3）检测：将探头贴在混凝土表面，通过液晶显示屏观察检测结果。

（4）分析结果：根据显示屏上的数据，分析混凝土构件的缺陷情况。

4.X射线检测法X射线检测法是利用X射线在混凝土中传播的特性，检测混凝土构件的缺陷的一种无损检测方法。

具体操作流程如下：（1）准备设备：X射线检测仪、探头、液晶显示屏。

（2）检测前准备：清洁混凝土表面，定位检测位置。

（3）检测：将探头贴在混凝土表面，通过液晶显示屏观察检测结果。

混凝土结构无损检测技术规程

混凝土结构无损检测技术规程一、引言混凝土结构作为现代建筑中不可或缺的材料，其质量的好坏直接影响着建筑物的使用寿命和安全性。

无损检测技术是一种非破坏性检测方法，可以有效地发现混凝土结构中的缺陷和隐患，提高建筑物的使用寿命和安全性。

本技术规程旨在介绍混凝土结构无损检测的基本原理、方法和操作规范。

二、基本原理混凝土结构无损检测是通过对混凝土内部和表面进行一系列非破坏性检测手段，发现混凝土结构中的缺陷和隐患，包括裂缝、空洞、气孔、钢筋锈蚀等问题。

其基本原理包括以下几个方面。

1.声波检测原理声波检测是利用声波在混凝土中传播的特性来检测混凝土结构的缺陷和隐患。

当声波通过混凝土时，会受到混凝土内部结构的影响，如缺陷和隐患会使声波发生反射、折射和散射，从而可以通过检测声波的特征来判断混凝土结构的质量和缺陷情况。

2.磁粉检测原理磁粉检测是一种通过磁场和磁粉的相互作用来检测混凝土结构中钢筋的锈蚀和裂缝的检测方法。

当钢筋表面存在裂缝或锈蚀时，磁粉会聚集在裂缝和锈蚀处，形成磁粉线，从而可以通过检测磁粉线的数量、长度和位置来判断混凝土结构中钢筋的质量和缺陷情况。

3.超声波检测原理超声波检测是利用超声波在混凝土中传播的特性来检测混凝土结构的缺陷和隐患。

当超声波通过混凝土时，会受到混凝土内部结构的影响，如缺陷和隐患会使超声波发生反射、折射和散射，从而可以通过检测超声波的特征来判断混凝土结构的质量和缺陷情况。

三、检测方法混凝土结构无损检测的方法包括声波检测、磁粉检测、超声波检测、雷达检测、红外检测等方法。

根据不同的检测目的和情况，可以选择不同的检测方法。

1.声波检测方法声波检测方法主要用于检测混凝土结构中的空洞、裂缝、疏松和锈蚀等问题。

检测时，需要在混凝土表面打击或震动，通过检测声波的传播情况来判断混凝土结构的缺陷情况。

常用的声波检测设备包括敲击器、锤击器和超声波探伤仪等。

2.磁粉检测方法磁粉检测方法主要用于检测混凝土结构中的钢筋锈蚀和裂缝等问题。

混凝土无损检测技术讲稿

结构混凝土无损检测技术结构混凝土无损检测技术是以声、光、电、磁、力或变形等物理量，与混凝土组份及构造的关系，或根据预先试验及数理统计建立的相关性，推定评判混凝土的强度和缺陷或损伤的方法。

无损检测技术的特点：1.检测过程无损于材料、结构的组织和使用性能；2.直接在构筑物上检测并推定混凝土强度、评判结构混凝土的缺陷或损伤；3.重测或复检方便，重复性好；4.方法简便，检测随机性强；5.由于间接评判，存在着系统操作误差和随机抽样误差；6.影响因素较多，专业性和检测操作要求较高。

一、超声波检测技术基本知识超声波是械机波 —— 振动是波动产生的根源，波动是振动的传播过程。

声频 > 20000HZ 称超声，混凝土超声检测频率范围： 20~200KHZ 一般用40~100 KHZ1. 超声波基本物理量： λ =T V fV⋅= ————（1） λ ——波长（cm ）V ——介质的波速（km/s ） f —— 超声频率（KHz ） T ——波的周期（µs ）按（1）式，对一定波速的介质，给定超声波探测的频率，可以确定波长。

探测混凝土内部缺陷线度大小往往以所用的超声波长来复核，超声波长与所测的缺陷线度大小相当，或小于缺陷尺寸，检测的灵敏度较高，波长超过缺陷线度，探测的灵敏度则低。

用高频短波长探测还要兼顾接收信号和首波幅度可鉴为基础。

因为探测频率过高。

能量衰减较大，甚至接受不到信号。

2. 超声波型：（1）纵波——（代表符号P ）介质中质点振动方向与波传播方向一致，称为纵波（见PP1），即介质受拉伸压缩的交变应力。

固体、液体、气体具有容变弹性，所以纵波能在固、液、气介质中传播。

在块体中纵波波速： )21)(1()1(μμμρρ-+-⋅=EV ————（2）在板中纵波波速：)1(12μρρ-=EV ————（3）在杆中纵波波速： ρρEV =————（4）E —— 动弹模量（N/m 2） ρ—— 介质密度（g/cm 3） μ —— 泊松系数（2）横波——(代号S)介质质点的振动方向与波的传播方向相垂直，称为横波（见PP1）。

混凝土无损检测技术规程

混凝土无损检测技术规程混凝土无损检测技术规程一、前言混凝土作为一种广泛使用的建筑材料，在建筑工程中发挥着重要的作用。

由于混凝土本身的性质和受到外界环境的影响，混凝土的质量和强度会随着时间的推移而逐渐降低，这对建筑物的安全性和使用寿命产生了较大的影响。

因此，对混凝土进行无损检测，及时发现混凝土质量问题，对于确保建筑物的安全性和使用寿命具有重要意义。

本文旨在提供一份全面的混凝土无损检测技术规程，以帮助工程师和技术人员正确地开展混凝土无损检测工作。

二、检测方法混凝土无损检测技术主要包括超声波检测、雷达检测、电磁波检测、红外热像检测等多种方法。

不同的检测方法适用于不同的情况，下面分别介绍各种方法的特点和适用范围。

1.超声波检测超声波检测是一种利用超声波对混凝土进行无损检测的方法。

它通过超声波在混凝土中的传播和反射来检测混凝土内部的缺陷和质量问题。

超声波检测的优点是可以检测混凝土内部较小的缺陷，如裂缝、孔洞等，适用于混凝土结构中的缺陷检测。

2.雷达检测雷达检测是一种利用雷达波对混凝土进行无损检测的方法。

通过雷达波在混凝土中的传播和反射来检测混凝土内部的缺陷和质量问题。

与超声波检测相比，雷达检测的优点是可以检测混凝土内部较大的缺陷，如空洞、裂缝等，适用于混凝土结构中的空洞和裂缝检测。

3.电磁波检测电磁波检测是一种利用电磁波对混凝土进行无损检测的方法。

它通过电磁波在混凝土中的传播和反射来检测混凝土内部的缺陷和质量问题。

电磁波检测的优点是可以检测混凝土的电性质量，如电阻率、介电常数等，适用于混凝土结构中的电性质量检测。

4.红外热像检测红外热像检测是一种利用红外热像仪对混凝土进行无损检测的方法。

它通过检测混凝土表面的热量分布来判断混凝土内部的质量问题。

红外热像检测的优点是可以检测混凝土表面和深部的温度分布，适用于混凝土结构中的温度分布检测。

三、检测对象混凝土无损检测主要针对混凝土结构中的缺陷和质量问题进行检测。

下面列举了一些常见的混凝土结构对象：1.混凝土梁、板、柱等构件：主要检测混凝土结构内部的缺陷和质量问题，如裂缝、空洞、孔洞等。

混凝土无损检测技术标准规范

混凝土无损检测技术标准规范混凝土无损检测技术标准规范一、前言1.1 目的本标准规范旨在规范混凝土无损检测技术的应用，确保检测结果的准确性和可靠性，提高工程质量和安全性。

1.2 适用范围本标准规范适用于建筑工程、水利工程、交通运输工程等混凝土结构的无损检测。

二、术语和定义2.1 无损检测指在不破坏被测对象的情况下，通过测量物理量或检测信号，对被测对象的性能、内部结构等进行分析、评估的一种检测方式。

2.2 混凝土指以水泥、石子、砂等为主要原料，在加入适量水后形成的硬化材料。

2.3 超声波检测指利用超声波在混凝土中的传播和反射特性，对混凝土的质量、缺陷等进行检测的技术。

2.4 电磁波检测指利用电磁波在混凝土中的传播和反射特性，对混凝土的质量、缺陷等进行检测的技术。

三、设备要求3.1 超声波检测设备超声波检测设备应包括发射器、接收器、探头和显示器等部分，并应满足以下要求：（1）发射器和接收器应能够产生和接收频率范围在40kHz至1MHz 之间的超声波信号；（2）探头应具有足够的灵敏度和分辨率，能够检测混凝土内部的小缺陷；（3）显示器应能够显示检测结果，并能够记录数据。

3.2 电磁波检测设备电磁波检测设备应包括发射器、接收器、天线和显示器等部分，并应满足以下要求：（1）发射器和接收器应能够产生和接收频率范围在1MHz至10GHz 之间的电磁波信号；（2）天线应具有足够的灵敏度和分辨率，能够检测混凝土内部的小缺陷；（3）显示器应能够显示检测结果，并能够记录数据。

四、检测方法4.1 超声波检测方法超声波检测方法应按下列步骤进行：（1）将探头紧贴在混凝土表面；（2）调节发射器和接收器的参数，产生和接收超声波信号；（3）记录检测结果，并进行分析和评估。

4.2 电磁波检测方法电磁波检测方法应按下列步骤进行：（1）将天线紧贴在混凝土表面；（2）调节发射器和接收器的参数，产生和接收电磁波信号；（3）记录检测结果，并进行分析和评估。

混凝土无损检测技术

混凝⼟⽆损检测技术混凝⼟⽆损检测技术1 混凝⼟⽆损检测的定义是什么？⼯程意义何在？定义：混凝⼟⽆损检测技术，是在不破坏结构件的情况下，直接从结构物上测试或钻取芯样测试，推定混凝⼟强度及缺陷等。

它既适于⼯程施⼯过程中混凝⼟质量的监测，⼜适于⼯程的竣⼯验收和建筑物使⽤期间混凝⼟质量的鉴定。

⼯程意义：⽤于⼯程施⼯过程中混凝⼟质量的监测，⼯程的竣⼯验收和建筑物使⽤期间混凝⼟质量的鉴定。

2试述常⽤⽆损检测⽅法的种类及其特点。

混凝⼟⽆损检测技术主要利⽤雷达法、垂直反射法、脉冲回波法、瑞利⾯波法、声波层析成像等⽅法。

雷达法，是以宽频带短脉冲形式，将⾼频电磁波由地⾯通过发射天线定向送⼊地下，经过存在电性差异的混凝⼟反射返回地⾯，被接收天线接收。

电磁波在混凝⼟中传播时，其路径、电磁场强度与波形将随所通过混凝⼟的电性与状态⽽变化。

当发射与接收天线以固定的间距沿测线同步移动时，就可得到反映测线处地下混凝⼟质量缺陷分布情况的雷达图像。

当混凝⼟均⼀性差时，如存在蜂窝、架空现象等，这部分区域与周围混凝⼟之间的电性差异增⼤，反射波增强；当其完整致密时，性质相对均⼀，反射波很弱。

这样就能检测出混凝⼟的质量了。

脉冲回波法，是在混凝⼟表⾯施以微⼩冲击产⽣应⼒波。

当应⼒波在混凝⼟中传播遇到缺陷与底⾯时，将产⽣往复反射并引起混凝⼟两⾯微⼩的位移响应。

接收这种响应并进⾏频谱分析可获得频谱图。

频谱图上突出的峰就是应⼒波混凝⼟表⾯与底⾯及缺陷间来回反射所形成。

根据频率峰值可判断有⽆缺陷及其深度。

垂直反射法，是利⽤⼤功率⾼频声波向混凝⼟中发射脉冲信号，然后⽤加速度（或速度）检波器接收信号，发射与接收之间偏移距⼏乎为零的⼀种检测⽅法。

利⽤垂直反射的波形特征，经多种信号技术处理后，可判断有⽆缺陷及其深度。

瑞利⾯波法中，利⽤纵波和横波相互⼲涉、叠加产⽣的沿介质表⾯传播的次⽣波⽽形成的曲线形态可以确定介质中的异常体。

在均匀连续介质中传播的瑞利⾯波曲线应当为光滑连续形态。

桥梁混凝土质量检测方案无损检测技术探索

桥梁混凝土质量检测方案无损检测技术探索随着城市化进程的加速，桥梁作为城市交通的重要组成部分，承载着巨大的运输压力。

然而，由于长期受到外界环境的侵蚀和使用年限的增加，桥梁的质量问题逐渐凸显。

为了确保桥梁的安全可靠性，混凝土质量的检测变得至关重要。

而传统的破坏性检测方法不仅费时费力，还会对桥梁的使用造成一定的影响。

因此，无损检测技术成为了桥梁混凝土质量检测方案中的重要组成部分。

一、无损检测技术概述无损检测技术是指在不破坏被测对象完整性的前提下，对其进行质量评估和缺陷检测的一种方法。

它通过测量、判断和分析被测对象的一系列特征指标，来推断其内部结构和性能的情况。

无损检测技术主要分为以下几种方法：1. 超声波检测：通过超声波在被测材料中的传播情况，来推断材料的内部结构和缺陷情况。

2. X射线检测：利用X射线的穿透能力，通过测量透射过程中的衰减情况，来了解被测材料的密度和缺陷情况。

3. 雷达检测：利用雷达波在材料中的传播和反射特性，来获取材料的内部结构和缺陷情况。

4. 磁粉检测：利用磁粉的吸附性质，在材料表面形成磁纹，通过观察磁纹的分布情况，来判断材料的缺陷情况。

二、桥梁混凝土质量检测方案的无损检测技术应用桥梁混凝土质量的无损检测技术主要应用于以下几个方面：1. 混凝土强度检测：通过无损检测技术可以测量混凝土的声波传播速度、弹性模量等参数，以推断混凝土的强度水平。

这种方法可以避免对结构造成破坏，同时可以及时发现混凝土质量不达标的问题。

2. 空洞和裂缝检测：利用无损检测技术可以观察混凝土表面的磁纹分布情况或者通过雷达波的反射情况，来判断混凝土中是否存在空洞和裂缝，以及其大小和分布情况。

3. 钢筋腐蚀检测：无损检测技术可以通过测量钢筋的磁性和电导率等参数，来判断钢筋是否发生腐蚀。

这对于桥梁的安全运行至关重要，因为腐蚀的钢筋会降低其承载能力。

4. 密实度检测：通过无损检测技术可以检测混凝土的密实度，即气孔和孔隙的含量。
