自制船舶结构简图

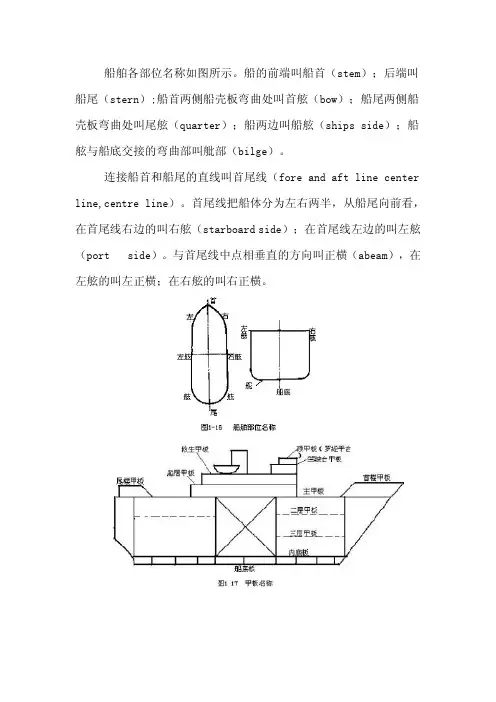

船体主要构件结构图
船体结构图船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
船舶重要构件结构图
船舶主要构件结构图船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
船舶主要部位结构图
船舶主要部位结构图船舶部位名称船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line, centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（b ridge deck）、救生艇甲板（life-boat deck）、等等在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween dec k），也叫二层舱或二层柜。
看来这是以前设计的船，现在的船机舱基本在尾部。
中机型的效率不太好。
船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。
船舶结构节点图ppt课件
签字 日期 Sign Date
03.4 03.4
03.4
中横剖面图 Midship Section
重量 Weight
比例 Scale
1:50
共1页 Total sheets
第1页 Sheets
S11～S17 IA250×90×12×16
S5～S10 IA250×90×10×15
S1～S4 IA250×90×10×15AH32
I2～I12
IA350×100×11×17AH32（No3.4.5CH） IA300×90×10×16AH32（No2.6CH）
I0～I1 FB150×12AH32
B2～B19 IA300×90×10×16AH32
看下面的图片，想一想船体结 构是由哪些基本元素构成?
船体结构是由船体板、各种型 材组成的板架集合。
板材
平直板材、曲形板材、折边 板和肘板
型材
角钢、球扁钢、T形材、扁钢、 圆钢等
船体结构节点图
结构节点是指船体纵向构 件和横向构件相交之处。
YFBS401-110-001
780×5 R500
730×13
开孔 φ400 φ450 φ500 400×600 500×700 600×800 420×700 360×600
Ellipse 椭圆孔
S6
L2
O6
S5
L1
S F1 S Ft1
S4 FB160×13
S3
H5 H4 H3
727×5
11 SP2610 FB150×11
850 850
船体结构与制图第六章基本结构图(全)2015集美大学liuqimin
修改单号
签字
描图
日期
日期
典型横剖面图
标记
重量
比例 1 ： 50
共
页
第
页
上海交通大学 船舶与海洋工程设计研究所
基本结构图
与典型横剖面结 构图组成了表示 全船结构的三向 视图。
§1 基本结构图的组成 和表达内容
组成：
1.中纵剖面图； 2.各层甲板、平台图；
3.舱底图；
4.主尺度栏。(其中包括肋 骨间距和甲 板间高等)
150t冷藏船基本结构图
中纵剖面图
舱底（剖视）图 轨道线
粗虚线
64 70
首楼甲板剖面图 中纵剖面图
甲板边纵桁
甲板（中）纵桁
艏楼甲板图剖切面
艏楼甲板
80
粗实线 ？ ？
73
甲板边纵桁
80
主甲板
加强筋
舱底（剖视）图 剖切位置
纵舱壁 水平桁
水密肋板
制荡舱壁
甲板纵桁
艏柱加强筋
64
70
73
中内龙骨
中内龙骨
中底桁
主尺度
总 长 Loa 垂线间长 LBP 型 宽B 型 深D 吃 水d 结构吃水 肋骨间距 s
梁拱
86.00m 82.60m 17.5m 7.10m 5.0m 5.5m 0.65m 首尾0.6m 0.20m
孔400 550
距中3960
距中6400
距中8750
集装箱船 技术设计
标记 数量 设绘 校对 标检 审核 审定
中纵剖面图
组成
150t冷藏船基本结构图
主尺度栏
（参见教材附页图6-1）
各层甲板、平台图 舱底图
一、中纵剖面图
船体主要构件结构图

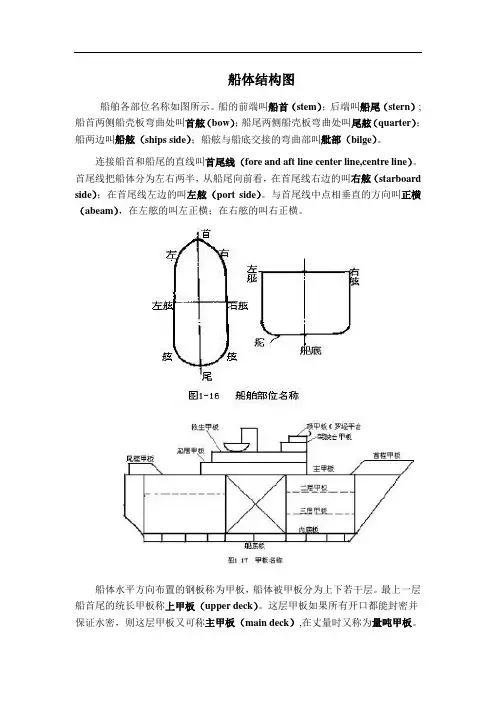

船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等 。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
14-基本结构图-船底结构
返回
第17页，共63页。
防倾肘板及加强筋
• 防倾肘板 • 位置：位于两肋板之间 • 制作：三角形折边钢板
• 作用：作为中内（旁）内龙骨的支点，保证中（旁） 内龙骨的稳定性
• 加强筋
• 制作：用扁钢或折边角钢制作，焊接在肋板上
• 作用：加强肋板强度
第18页，共63页。
返回
肋板
• 位置：每隔几挡肋位布置一道肋板
•内底板的宽度也逐渐 减小，而成为中内龙 骨和旁内龙骨的面板
主要是为了减少 应力集中
第32页，共63页。
第三节 纵骨架式双层底结构
1. 结构组成：内外底纵骨、肋板和底纵 桁（中底桁和旁底桁）
① 内外底板由密集的纵骨支持，增加了板的刚 性和稳性
② 内外底板厚度比横骨架式薄些，减轻重量。
2. 分析：如图所示杂货船纵骨架式双 层底结构
中内龙骨旁内龙骨肋板被取走形式简单施工方便横向强度大但抗沉性和防泄能力差主要适用于拖渔船和一些小型的内河船舱中内龙骨与横舱壁的连接cad一个肋距腹板高度15hh为原腹板高在横舱壁两侧加两块连接肘板肘板高与宽都等于中内龙骨的高将中内龙骨的面板在一个肋距内逐渐放宽形成水平肋板其宽度至少是原面板的宽度的两倍cad中内龙骨2旁内龙骨3船底纵骨5防倾肘板6加强筋7减轻孔肋板4连接特点cad返回返回返回横骨架式双层底结构由底纵桁和各种形式的肋板组成
② 局部横向载荷
③偶然载荷
第2页，共63页。
二、单底结构
1. 横骨架式单底结构 2. 主要由肋板和内龙骨组成
① 内龙骨
a) 内龙骨：中内龙骨和旁内龙骨 b)中内龙骨与舱壁的连接
② 肋板 ③ 舭肘板：连接肋板与肋骨下端
第3页，共63页。
1、横骨架式单底结构
船体结构图文介绍
精心整理3船体结构（ConstructionofShipHull）船体是由骨材和钢板组合而成的复杂结构体。
由于骨材布置的方式不同，形成了不同的船体结构形式。
船体结构各部位的作用不同，各个结构的细节也不相同。
现将船体进行分解，按各个部位给出结构细节的名称。
3.1船体结构形式船体横向布置的骨材间距较小，纵向布置的骨材间距较大，这种船体结构称为横骨架式结构；船体横向布置的骨材间距较大，纵向布置的骨材间距较小，这种船体结构称为纵骨架式结构。
船体的强力甲板和船底采用图单甲板横骨架式船体结构transverseframingsystemofsingle-deckhulldeckedplatetopsideplate,sheerstrakesideplatebilgestrakebottomplate龙骨centerlineverticalkeel平板龙骨flatkeel，platekeel旁内龙骨sidekeelsonbeambracketdecklongitudinal肋骨framewebframesidelongitudinal肋板floor横梁beamtransversebulkheadplate图3.1.2有二层甲板横骨架式船体结构图有二层甲板横骨架式船体结构transverseframingsystemoftwo-deckedhullupperdeck上甲板舱口围板hatchcoamingonupperdecktweendeckframeseconddeckdeckbeam二甲板舱口围板hatchcoamingonseconddecksideplateholdframe肘板横梁bilgebracketmainfloorinnerbottomplate舭部外板bilgestrake扶强材stiffener旁底桁bottomsidegirder船底板bottomplate中底桁bottomcentralgirder图3.1.3纵骨架式船体结构longitudinalframingsystemofhull上甲板upperdeck甲板纵桁deckgirder甲板纵骨decklongitudinal舷侧外板topsideplating强横梁webbeam强横梁肘板舷侧纵骨纵舱壁强肋骨撑材肋板面板肋板舭龙骨船底纵骨船底纵桁船底板图3.1.4船底板中纵桁旁纵桁内底边板船底纵骨内底板内底纵骨肘板主肋板舭龙骨bilgekeel舱内肋骨holdframe甲板纵桁deckgirder舷侧外板sideplating上甲板upperdeck甲板纵桁deckgirder甲板纵骨decklongitudinal甲板横梁deckbeam二层甲板seconddeck图3.1.3纵骨架式船体结构船的首部是指上甲板以下，防撞舱壁以前的船体，这部分船体处于船的最前端。
船体结构与制图第三章总布置图(下)
PPT学习交流
请参考教材附图
6
下面复习各甲板名称为接下来学习总布置图作准备：
船长甲板
艇甲板 尾甲板室甲板
上甲板
罗经甲板 驾驶甲板
上甲板
下甲板
下甲板
某杂货船
PPT学习交流
7
首楼甲板
某成品油船
150t冷藏货船
练习1
C？ B？
A？ 主甲板
罗经甲板 驾驶甲板
1000t沿海货船
船员人数、甲板间高、肋骨间距
等。
150 DWT冷藏货船主要量度栏
例一
主要量度栏中列有说明 船舶技术、经济性能的一 组数据，通常布置在图纸 的右上方。
PPT学习交流
例二 12
二、总布置图的视图 1、侧面图(主视):
从右舷向V 面投影。
对于舱室和设备较多的船舶，如舰艇、 大型客船等，为了比较清晰地表示船体内部的 布置，常以中纵剖视图代替侧面图，甚至两图 同时画出，以便清晰明了地表示船舶总体布置 情况。中纵剖视图是以中线面剖切船体后向V 投影面投影所得的剖视图。为了使图面清晰而 且表达方便，规定各种设备不论是否被剖切， 在图中一律画其轮廓投影。 PPT学习交流
总布置图中还对机械、设备、用具、门、窗、扶梯等采用了 形象化的图形符号，以保证图面清晰。图形符号的尺寸没有具 体规定，画图时，需要根据欲表达的设备、家俱等的外形尺寸 按比例绘制。图形符号由《舶舶布置图图形符号》具体规定。 常用的图形符号见表2-3-1。标准中规定的基本图形符号还可 以与其它图形符号组合使用。凡是国家标准中未提到的各种特 殊设备等，可用与其实际形状相似的图形符号来表示。
（2）甲板或平台上，舱室外船舶设备、机械的布置情 况以及这些设备、机械在船长和船宽方向的位置。
船舶CAD制图示例
四、案例使用实例案例2 159000吨原油轮大型船舶分段图绘制。
绘制分段结构图是详细设计中的一项重要工作,绘制的主要依据是船体分段划分图,中横剖面图,基本结构图,外板展开图,肋骨型线图等.给制前, 要根据分段划分图确定的分段位置,阅读中横剖面图,基本结构图等图样, 分清分段构件的组成和主要构件的尺寸及连接情况.分段结构图通常以其表示的结构来分类。
一般有底部分段结构图、舷侧分段结构图、甲板分段结构图、舱璧结构图、首段结构图、尾段结构图和上层建筑结构图等。
如果分段结构图表示的是船体某一环形段(包括船底、舷侧和甲板)的结构，称为总段结构图。
对于同一类分段结构图，则以其表示的分段位置来区分，如"#6-150～#16+250"甲板结构图等。
分段结构图的数量取决于船舶大小和分段划分的情况，大、中型船舶的船体分段数量较多，一般有几十个以至近百个分段。
因此，分段结构图的数量也就较多。
本节将以29000T多用途货轮的底部结构为例，详细介绍分段结构图的绘制过程。
一、确定视图1.确定主视图通常选择能表示分段结构基本情况的视图作为主视图.主视图是表示分段结构基本组成的视图，一般来说，底部、甲板，平台、上层建筑常以基本结构图中相应位置的舱底图、甲板图、平台图为依据，用较大比例绘制而成，首尾段结构则以纵剖面图为依据，用较大此例绘制而成。
舷侧分段常以外板展开图中相应位置的图形为依据，用较大的比例绘制而成，也可从舷侧有构架的一面进行投影所得的视图作为主视图。
横舱壁结构则以它的肋位剖面图作为主视图·首、尾柱结构则以它的侧面投影图为主视图等。
底部(双层底结构)、舷侧、甲板、平台、舱壁、上层建筑分段结构图的主视图通常采用简化画法来表示，它们的图线含义与基本结构图或外板展开图相一致。
确定主视图要充分利用计算机绘图的复制、插入、缩放等编辑功能，根据分段的分布范围从基本结构图和外板展开图中得到本分段的主视图。
船体制图(结构部分)
Logo
船舶结构
图 双壳油船横剖面示意图
Company Logo
Logo
船舶结构
图 双壳油船横剖面结构图
Company Logo
Logo
船舶结构
内河船受航道和吃水的限制，船长较短，船型宽而扁平， 吃水浅，因此大多数中小型的内河船舶都采用单一横骨 架式结构。图所示为内河小型货船的横剖面结构。其甲 板、底部和舷侧均采用横骨架式单层结构。底部略向两 舷升高。
Company Logo
Logo
船舶结构
船体的基本组成
通常船体可大致分为主船体（hull）和上层建筑 （superstructure）两部分。 上层建筑：首楼（forecastle）、桥楼（bridge）、尾楼 （poop）及甲板室（deck house）。 主船体包括：船首（stem）、船中（midship）和船尾 （stern）；
Company Logo
Logo
船舶结构
主船体是船体结构的主要部分，是由船底（ship bottom）、 舷侧（ship side）、上甲板（upper deck）围成的水密的 空心结构。其内部空间又由水平布置的下甲板（lower deck）、沿船宽方向垂直布置的横舱壁（transverse bulkhead）和沿船长方向垂直布置的纵舱壁（longitudinal bulkhead）分隔成许多舱室。货船上通常有货舱、机舱、 首尖舱和尾尖舱等舱室。首、尾端的横舱壁也叫首尖舱舱壁 （forepeak bulkhead）和尾尖舱舱壁（afterpeak bulkhead）。
Company Logo
Logo
船舶分类
小结
船舶的分类多种多样，较为常规的分类方法是按照用途 分类。油船、集装箱船、散货船是最为常规的船型，也是占 世界造船总量前三的船型。 此外，这里解释一下船、舰和艇的概念。 船：通用词，多用于常规民用或者特殊用途的。 舰：大型水面战斗船只。 艇：小型水面战斗船只、高速水面船和水下航行类。
船体结构与制图船体总布置图.最全PPT
舱底水分离舱
第一柴油舱（左）
滑油循环舱
滑油油渣舱
燃油溢油舱
第一柴油舱（右）
污水井 污水井
第七双层底压载舱（左 ）
第三燃油舱（左 ）
第三燃油舱（右 ）
第七双层底压载舱（右）
污水井 污水井
第六顶压载舱（左）
第六货舱
第六顶压载舱（右）
第六双层底压载舱（左 ）
第二燃油舱（左 ）
第二燃油舱（右 ）
第六双层底压载舱（右 ）
2021/6/12
滚装船 (roll-roll Vessel)
2021/6/12
拖轮 (Tugboat）
2021/6/12
渔政船
2021/6/12
客船（Passenger ship）
2021/6/12
渡船 (Ferry)
2021/6/12
双体客船 (Twin-hull)
2021/6/12
标题栏
其它甲板平面图
机舱下平台
尾尖舱
应急 消防泵室
淡水舱
舵机舱
蒸馏水舱
淡水舱
NO.4燃油舱（左）
NO.4燃油舱（右）
柴油
柴油
日用舱 澄清舱
第二柴油舱
集控室
第二 第一
燃油
燃油
第二燃油
日用舱 日用舱 澄清舱
第一燃油 澄清舱
A 甲板
第七顶压载舱（左） 第七货舱
第七顶压载舱（右）
尾尖舱 冷却水舱
舱底水舱
燃油油渣舱
储物舱 首尖舱
首楼甲板
舱 内
货舱
平 面
双层底
图
75000DWT 优选型 散货船 75000DWT OBC (PANAMAX)
船体主要构件结构图
船体主要构件结构图 Revised by Liu Jing on January 12, 2021船体结构图船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。
少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
船舶结构与制图
船体结构
船体的组成 船体强度的概念 船体结构的形式 主船体的结构 上层建筑及甲板室结构的特点
船体的组成—主船体和上层建筑
船舶上甲板以下的船体部分称为主船体。 上甲板以上各种围蔽建筑统称上层建筑。
船舶上甲板(deck)以下的船体部分称为主船体，由 船壳（船底及船侧）和上甲板围成的具有特定形状 的空心体，是保证船舶具有良好航行性能的关键结 构。
二、散货船结构特点:
1.单壳体散货船结构 单壳体散货船也是混合骨架式船体结构。
只有一层全通甲板，底部为双层底，甲板下面靠两舷有两个顶 边舱，双层底舭部处有向上倾斜的底边舱。这样既可以减少平 舱工作，又可以防止航行中因横摇过大而危及船舶的稳定性， 同时货舱四角的三角形水柜为压载舱，可以用于调节吃水和稳 定高度。
2．双壳油船结构 根据现在国际防污染条约规定，为防止海洋污染，单壳油
船逐步取消，载重量大于等于5000T的大、中型油船货油 舱区都必须采用双壳结构。 双壳油船货油舱由双层底、双壳、隔离空舱和甲板围成， 双层底内和双壳内不允许装货油和燃油。 几种双壳油船典型中剖面如图7所示。
图7 双壳油船典型中剖面
集装箱船的底部及抗扭箱的顶部强力部分（包括舷侧、内 壳纵壁和甲板）均应采用纵骨架式，在其它处所纵骨架式 和横骨架式均可采用，两个货舱口之间的舱口端横梁和甲 板横梁应给予加强。
图5为集装箱船货舱的横剖面结构，该船抗扭箱的甲板及 双层底采用纵骨架式结构，舷边舱内为横骨架式结构，桁 板肋骨上开有人孔或减轻孔，舷边舱内设有平台甲板。
五、客货船结构特点
客货船的特点是甲板层数多，房舱多，围壁多，甲板两旁 及房舱间设有走廊。旅客和船员舱室大部分设在水线以上 的甲板上。
船体结构图文介绍
文案大全3 船体结构（Construction of Ship Hull ）船体是由骨材和钢板组合而成的复杂结构体。
由于骨材布置的方式不同，形成了不同的船体结构形式。
船体结构各部位的作用不同，各个结构的细节也不相同。
现将船体进行分解，按各个部位给出结构细节的名称。
3.1 船体结构形式船体横向布置的骨材间距较小，纵向布置的骨材间距较大，这种船体结构称为横骨架式结构；船体横向布置的骨材间距较大，纵向布置的骨材间距较小，这种船体结构称为纵骨架式结构。
船体的强力甲板和船底采用纵骨架式结构，而舷侧和下甲板采用横骨架式结构，这种船体结构称为混合骨架式结构。
图3.1.1 单甲板横骨架式船体结构 transverse framing system○12 ○13 ○15 ○16 ○1 ○2 ○9 ○10 ○11○3○4 ○8 ○14 ○7 ○6 ○5 图3.1.1 单甲板横骨架式船体结构of single-deck hull○1甲板板 decked plate○2舷顶列板 top side plate, sheer strake ○3舷侧外板 side plate○4舭列板 bilge strake○5船底板 bottom plate○6龙骨 centerline vertical keel○7平板龙骨 flat keel，plate keel○8旁内龙骨 side keelson○9梁肘板 beam bracket○10甲板纵骨 deck longitudinal○11肋骨 frame○12强肋骨 web frame○13舷侧纵骨 side longitudinal○14肋板 floor○15横梁 beam○16横舱壁板 transverse bulkhead plate○1○2○3○4○5○6○7○9○10○8○11○12○13○14○15○16○17○18○19图3.1.2有二层甲板横骨架式船体结构文案大全图 3.1.2 有二层甲板横骨架式船体结构 transverse framingsystem of two-decked hull ○1 上甲板 upper deck ○2 上甲板舱口围板 hatch coaming on upper deck ○3 甲板间肋骨 tweendeck frame ○4 二甲板 second deck ○5 甲板横梁 deck beam ○6 二甲板舱口围板 hatch coaming on second deck ○7 船侧外板 side plate ○8 舱内肋骨 hold frame ○9 肘板 bracket ○10 横梁 beam ○11 舭肘板 bilge bracket ○12 主肋板 main floor ○13 内底板 inner bottom plate ○14 舭部外板 bilge strake ○15 舭龙骨 bilge keel○16 扶强材 stiffener ○17 旁底桁 bottom side girder ○18 船底板 bottom plate ○1 ○2 ○3○4○5○6 ○7 ○8 ○9 ○10 ○11 ○12○13 ○14 ○15○16 ○17 ○18 ○19 图3.1.3纵骨架式船体结构○19中底桁 bottom central girder图 3.1.3 纵骨架式船体结构 longitudinal framing system of hull○1上甲板 upper deck○2甲板纵桁 deck girder○3甲板纵骨 deck longitudinal○4舷侧外板 top side plating○5强横梁 web beam○6水平扶强材 horizontal stiffener○7强横梁 web beam○8肘板 bracket○9舷侧纵骨 deck longitudinal○10纵舱壁 longitudinal bulkhead○11强肋骨 web frame○12撑材 strut○13肋板 floor○14面板 face plate○15肋板 bottom transverse○16舭龙骨bilge keel○17船底纵骨 bottom longitudinal○18船底纵桁 bottom girder○19船底板 bottom plate图3.1.4 混合骨架式船体结构 combined framing system of hull ○1船底板 bottom plate○2中纵桁 center girder○3旁纵桁 side girder○4内底边板 margin plate○5船底纵骨 bottom longitudinal○6内底板 inner bottom plating○7内底纵骨 inner bottom longitudinal○8肘板 bracket○9主肋板 main floor○10舭龙骨 bilge keel○11舱内肋骨 hold frame○12甲板纵桁 deck girder○13舷侧外板 side plating○14上甲板 upper deck○15甲板纵桁 deck girder○16甲板纵骨 deck longitudinal○17甲板横梁 deck beam○18二层甲板 second deck○19三层甲板 third deck○14○15○16○17○18○13○19○11○12○7○6○4○10○8○9○5○3○2○1图3.1.4混合骨架式船体结构文案大全3.2 船首结构船的首部是指上甲板以下，防撞舱壁以前的船体，这部分船体处于船的最前端。
船舶主要构件结构图
船舶主要构件结构图船舶各部位名称如图所示。
船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。
连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。
首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。
与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。
最上一层船首尾的统长甲板称上甲板（upper deck）。
这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。
主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。
在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。
在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。
如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。
在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。
在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。
上层建筑分船楼和甲板室两大类型。
所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
