排污泵控制原理图
污水处理控制电路原理图
自动/手动L3.1
K0
N
废水池水泵控制L3.2
RJ1 K0K0
K1 K01
N
K1
QA1TA1
RJ2
K2 K02
K2
QA2 TA2
K3 RJ3 K03
K3
QA3 TA3
清远市电源公司废水处理站电气控制图共5张第3张制图chenlu xing
KPHH1
加碱控制L3.3
K1 K2 K3 K14K14
Q10Q14Q15Q16Q17
L3.1去自动/手动
K8K5 K7 K6L3.2去废水池水泵控制
L3.3去处理池加碱控制
L3.4去处理池加碱控制
L3.5去回调池加酸控制
RJ5L3.6去碱搅拌泵控制
L3.7去PH值监测仪
碱搅拌电机接加碱泵1接加碱泵2接加酸泵去控制电源
和电磁阀1和电磁阀2和电磁阀3
清远市电源公司废水处理站电气控制图共5张第2张制图chenlu xing
K14
N
K0 K14
加碱控制L3.4
K0 TA5 QA5 KT
K5
K5 K7
N
清远市电源公司废水处理站电气控制图共5张第4张制图chenlu xing
加酸控制K0 KPHH2 KPHL2
L3.5
K6
K0 QA6
TA6
K6
RJ6
K6
N
碱搅拌控制QA8 TA8 RJ8
L3.6RJ8Βιβλιοθήκη K8K8N
清远市电源公司废水处理站电气控制图共5张第5张制图chenlu xing
Q100
L1到第2页
L2到第2页
L3到第2页
N到第2页

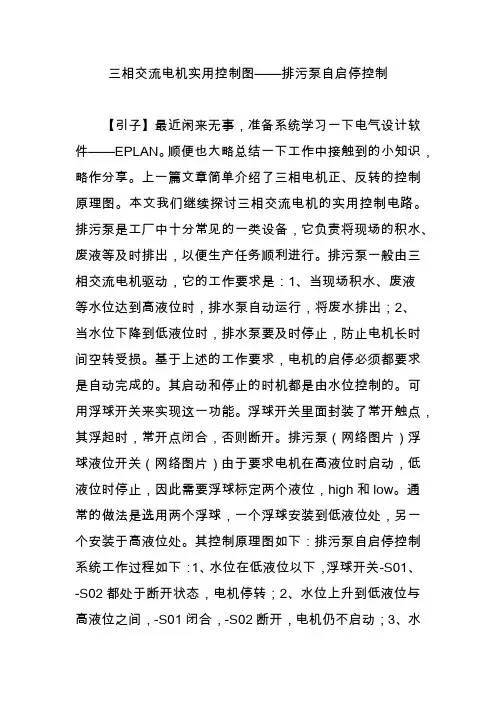

三相交流电机实用控制图排污泵自启停控制
三相交流电机实用控制图——排污泵自启停控制【引子】最近闲来无事，准备系统学习一下电气设计软件——EPLAN。
顺便也大略总结一下工作中接触到的小知识，略作分享。
上一篇文章简单介绍了三相电机正、反转的控制原理图。
本文我们继续探讨三相交流电机的实用控制电路。
排污泵是工厂中十分常见的一类设备，它负责将现场的积水、废液等及时排出，以便生产任务顺利进行。
排污泵一般由三相交流电机驱动，它的工作要求是：1、当现场积水、废液等水位达到高液位时，排水泵自动运行，将废水排出；2、当水位下降到低液位时，排水泵要及时停止，防止电机长时间空转受损。
基于上述的工作要求，电机的启停必须都要求是自动完成的。
其启动和停止的时机都是由水位控制的。
可用浮球开关来实现这一功能。
浮球开关里面封装了常开触点，其浮起时，常开点闭合，否则断开。
排污泵（网络图片）浮球液位开关（网络图片）由于要求电机在高液位时启动，低液位时停止，因此需要浮球标定两个液位，high和low。
通常的做法是选用两个浮球，一个浮球安装到低液位处，另一个安装于高液位处。
其控制原理图如下：排污泵自启停控制系统工作过程如下：1、水位在低液位以下，浮球开关-S01、-S02都处于断开状态，电机停转；2、水位上升到低液位与高液位之间，-S01闭合，-S02断开，电机仍不启动；3、水位上升到高液位处时，-S01闭合，-S02闭合，接触器-K01线圈得电吸合，电机开始工作；同时接触器-K01的常开触点（13,14）闭合，形成自锁；4、水位再次下降到低液位与高液位之间时，-S01闭合，-S02断开，但由于自锁的存在，电机仍保持工作；5、水位下降到低液位以下后，-S01断开，-S02断开，接触器-K01线圈失电释放，电机停止工作；6、指示灯的状态与手动启停类似，不在赘述。
============================================ ========排污泵自启停的控制要点：高液位与低液位之间要保持合理的高度落差，太大了可能会导致排水效果不佳；落差太小，电机会频繁启停，影响电机寿命。
排污泵二次接线原理图
序号 符号
名称
1 QF.QF1.2 断路器
2 KM1.2 接触器
3 KH1.2 热继电器
4
辅助触头
5 FU.FU1.2 熔断器
6 SAC 转换开关
7 SS1.2 停止按钮 8 SF1.2 启动按钮
9 SBT 10 SBR 11 HW
试验按钮 复位按钮 白色信号灯
12 HR1.2 红色信号灯
13 HG1.2 绿色信号灯
SBT KA3 KA4
1
KT1
KA5
KM1 7
6
KM2
2 KA3 KA4
SBR
KT2
KA6
KA6 8
X1:11
K
X1:12
KA1 KA2
KA4 KA3
溢流水位
电源 继电器
及指示
水位自控
KA5 KA6
HA HY2
K1
轮换投入
声响报警 双泵故 及解除 障指示
变压器
楼宇外控 返回信号
KA3
K1
KA3
K1
1
14 HY1~3 黄色信号灯
15 K1 中间继电器 16 KA1~6 中间继电器
17 KT1.2 时间继电器
18 T
变压器
19 HA 内击式电铃
20
端子排
型号 规格
单位 数量
BKN-3P C32A CJX2-32A JRS1-32A F4-31
个3
个2 个2 个1
6A
个3
LW5-15D0401/2
个1 个2
手动 控制
运行 指示
延时轮换
位室 器
设计
校对
审核
排污泵二次接线原理图
YW型无堵塞排污液下泵的工作原理及结构图
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
YW型无堵塞液下式排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。
在排送固体颗粒和长纤维垃圾方面，具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。
叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
那么大家想知道它的工作原理以及结构图吗?想的话就请跟着上海沈泉排污泵厂家一起来看看下面的内容介绍吧。
YW型无堵塞排污液下泵工作原理：工作部分淹没在液体内，轴封无泄漏现象。
且占地面积小，使用可靠，维修方便，耐腐蚀性能强等特点。
广泛适用于化工、制药、造纸、石油等工业部门。
排污液下泵的立式电动机以螺栓固紧电机座上，并通过弹性联轴器与泵直接传动、泵体、中间接管、泵架、出液管、管法兰，以螺栓联接构成一体，固定在底板上，泵的整体通过底板安装在容器上。
泵的轴向力与径向力，(包括泵运转中所产生的水压力，叶轮及转子重量等)，均由轴承盒内所装单向推力球轴承，单列向心球轴承;以及滑动导轴所承受为保证泵安全正常运转。
轴承以黄油润滑之，导轴承同所输送的液体润滑。
因此，工作时液面必须高于叶轮中心线。
伸入容器长度L的长短不同，则又分为中间导轴承结构和无中间导轴承的结构。
排污液下泵的结构是泵与电机连接为一体潜入液下，实现将物料准确送达目标储的目的。
YW型无堵塞排污液下泵结构图：好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

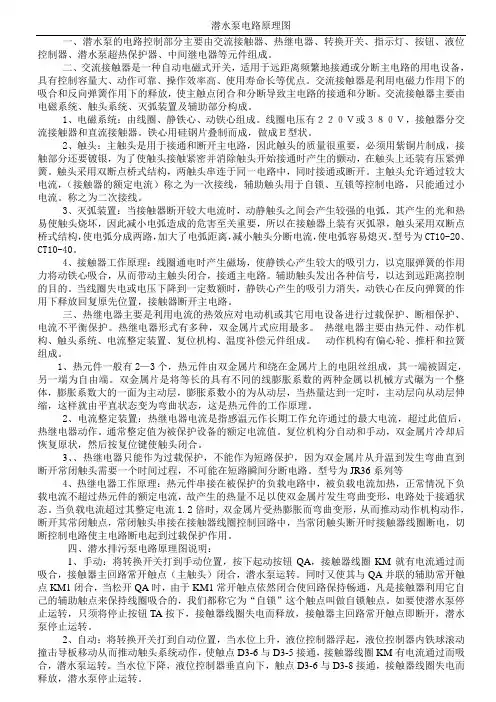

污水泵控制原理
潜水泵电路原理图一、潜水泵的电路控制部分主要由交流接触器、热继电器、转换开关、指示灯、按钮、液位控制器、潜水泵超热保护器、中间继电器等元件组成。
二、交流接触器是一种自动电磁式开关，适用于远距离频繁地接通或分断主电路的用电设备，具有控制容量大、动作可靠、操作效率高、使用寿命长等优点。
交流接触器是利用电磁力作用下的吸合和反向弹簧作用下的释放，使主触点闭合和分断导致主电路的接通和分断。
交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部分构成。
1、电磁系统：由线圈、静铁心、动铁心组成。
线圈电压有２２０Ｖ或３８０Ｖ，接触器分交流接触器和直流接触器。
铁心用硅钢片叠制而成，做成Ｅ型状。
2、触头：主触头是用于接通和断开主电路，因此触头的质量很重要，必须用紫铜片制成，接触部分还要镀银，为了使触头接触紧密并消除触头开始接通时产生的颤动，在触头上还装有压紧弹簧。
触头采用双断点桥式结构，两触头串连于同一电路中，同时接通或断开。
主触头允许通过较大电流，（接触器的额定电流）称之为一次接线，辅助触头用于自锁、互锁等控制电路，只能通过小电流。
称之为二次接线。
3、灭弧装置：当接触器断开较大电流时，动静触头之间会产生较强的电弧，其产生的光和热易使触头烧坏，因此减小电弧造成的危害至关重要，所以在接触器上装有灭弧罩，触头采用双断点桥式结构，使电弧分成两路，加大了电弧距离，减小触头分断电流，使电弧容易熄灭。
型号为CT10-20、CT10-40。
4、接触器工作原理：线圈通电时产生磁场，使静铁心产生较大的吸引力，以克服弹簧的作用力将动铁心吸合，从而带动主触头闭合，接通主电路。
辅助触头发出各种信号，以达到远距离控制的目的。
当线圈失电或电压下降到一定数额时，静铁心产生的吸引力消失，动铁心在反向弹簧的作用下释放回复原先位置，接触器断开主电路。
三、热继电器主要是利用电流的热效应对电动机或其它用电设备进行过载保护、断相保护、电流不平衡保护。
热继电器形式有多种，双金属片式应用最多。
