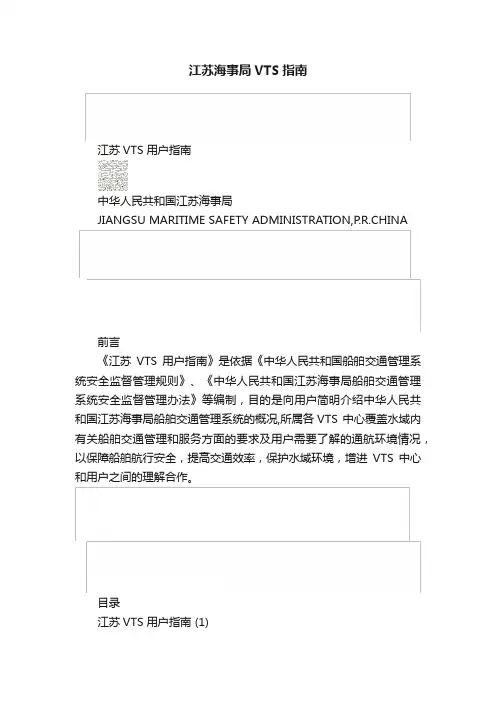

江苏海事局VTS指南江苏VTS用户指南中华人民共和国江苏海事局JIANGSU MARITIME SAFETY ADMINISTRATION,P.R.CHINA前言《江苏VTS用户指南》是依据《中华人民共和国船舶交通管理系统安全监督管理规则》、《中华人民共和国江苏海事局船舶交通管理系统安全监督管理办法》等编制,目的是向用户简明介绍中华人民共和国江苏海事局船舶交通管理系统的概况,所属各VTS 中心覆盖水域内有关船舶交通管理和服务方面的要求及用户需要了解的通航环境情况,以保障船舶航行安全,提高交通效率,保护水域环境,增进VTS中心和用户之间的理解合作。

目录江苏VTS用户指南 (1)连云港VTS简介 (7)南京VTS简介 (14)镇江VTS简介 (22)泰州VTS简介 (28)江阴VTS简介 (34)张家港VTS简介 (40)南通VTS简介 (47)中华人民共和国船舶交通管理系统安全监督管理规则 (55)关于发布《中华人民共和国江苏海事局船舶交通管理系统安全监督管理办法》的通告 (58)中华人民共和国江苏海事局船舶交通管理系统安全监督管理办法(59)江苏VTS用户指南系统概况江苏VTS由沿海连云港VTS中心和长江江苏段南京、镇江、泰州、江阴、张家港、南通等六个VTS中心组成。

1、系统性能沿海水域连云港VTS系统由两个雷达站组成,具有以下性能:1)雷达监视系统:24海里作用距离,具有自动跟踪与重放功能。

2)船舶数据处理系统:数据处理能力10万艘次。

3)VHF通信系统:25海里作用距离,具有多频道录音功能。

4)船舶自动识别系统(AIS):30海里作用距离,具有自动识别船舶功能。

5)CCTV监视系统:辅助监视船舶动态。

6)气象系统:全天候实时监测气象监测点的气象数据。

长江江苏段VTS系统由23个雷达站组成,具有以下性能:1)雷达监视系统:作用距离12海里,具有自动跟踪功能。

2)船舶数据处理系统:数据处理能力10万艘次。

船舶交通管理系统VTS3

船舶交通管理系统VTS3
船舶交通管理系统VTS3
船舶交通管理系统VTS3
船舶交通管理系统VTS3
船舶交通管理系统VTS3
船舶交通管理系统VTS3
船舶交通管理系统VTS3
船舶交通管理系统VTS3
船舶交通管理系统VTS3
船舶交通管理系统VTS3
•L
A
船舶交通管理系统VTS3
•λg/2
Hale Waihona Puke •LA•λg/2
•H
•E
•φA
•hA
•Rmin
•ho
船舶交通管理系统VTS3
3、测距离和测方位误差 (1)测距误差
包括:同步误差、计时误差、量化误差和测读误 差。(见教材3.7.4) 雷达测距误差:
•其中, 为电波传播速度平均值的误差; 为测量目 标回波延时值的误差。
船舶交通管理系统VTS3
3、测距离和测方位误差 (1)测距误差
•I
船舶交通管理系统VTS3
2、波束形状与近视余割平方波束的实现
1) 水平波束
式中:λ―工作波长;LA―天线水平口径尺寸; k ―与旁瓣电平有关的系数。
•LA θA ,一般,LA >5米。
LA
5.4m
9.5m
2.4m
θA
0.43° o.25°
o.95°
船舶交通管理系统VTS3
•2) 垂直波束 • 天线垂直波束为:5˚~ 15˚的扇形波束实现容易, 余割平方波束实现困难,但可实现近视的余割平方波 束。
二、 基本组成
•雷达天线 •波导转换开关
•收发机A
•控制 •单元
•收发机B
•显示 器
•信息传输或数据处理子系统
雷达子系统组成框图
船舶交通管理系统VTS3

船舶交通管理系统(VTS)信息发布技术

船舶交通管理系统(VTS)信息发布技术

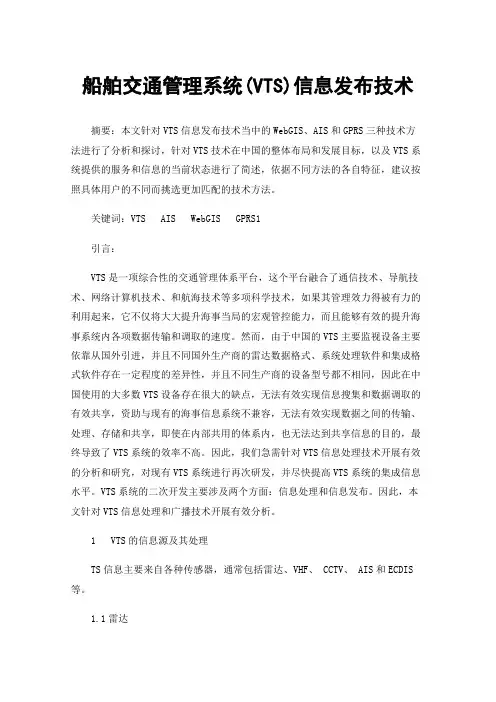

船舶交通管理系统(VTS)信息发布技术摘要:本文针对VTS信息发布技术当中的WebGIS、AIS和GPRS三种技术方法进行了分析和探讨,针对VTS技术在中国的整体布局和发展目标,以及VTS系统提供的服务和信息的当前状态进行了简述,依据不同方法的各自特征,建议按照具体用户的不同而挑选更加匹配的技术方法。

关键词:VTS AIS WebGIS GPRS1引言:VTS是一项综合性的交通管理体系平台,这个平台融合了通信技术、导航技术、网络计算机技术、和航海技术等多项科学技术,如果其管理效力得被有力的利用起来,它不仅将大大提升海事当局的宏观管控能力,而且能够有效的提升海事系统内各项数据传输和调取的速度。

然而,由于中国的VTS主要监视设备主要依靠从国外引进,并且不同国外生产商的雷达数据格式、系统处理软件和集成格式软件存在一定程度的差异性,并且不同生产商的设备型号都不相同,因此在中国使用的大多数VTS设备存在很大的缺点,无法有效实现信息搜集和数据调取的有效共享,资助与现有的海事信息系统不兼容,无法有效实现数据之间的传输、处理、存储和共享,即使在内部共用的体系内,也无法达到共享信息的目的,最终导致了VTS系统的效率不高。

因此,我们急需针对VTS信息处理技术开展有效的分析和研究,对现有VTS系统进行再次研发,并尽快提高VTS系统的集成信息水平。

VTS系统的二次开发主要涉及两个方面:信息处理和信息发布。

因此,本文针对VTS信息处理和广播技术开展有效分析。

1 VTS的信息源及其处理TS信息主要来自各种传感器,通常包括雷达、VHF、 CCTV、 AIS和ECDIS 等。

1.1雷达在微波波段工作的港口往往会使用雷达来对交通进行管控。

由于雷达通常适用于微波波段,它很容易受到其他船只或其他物体的干扰,这些船只或物体妨碍了对于区域真正目标的定位,此外,随着观察区域的变大,显著的降低了目标的测量精准度和分辨程度。

1.2 CCTV视频监控系统通过使用摄像设备,捕捉船舶主要移动位置一种影像图像,这些图像通过微波通信链路进行编码、压缩并传输至VTS平台,在经过解压缩、存储、转换后才能反应为具体的数据信息。

洋浦船舶交通管理系统安全监督管理细则

洋浦船舶交通管理系统安全监督管理细则

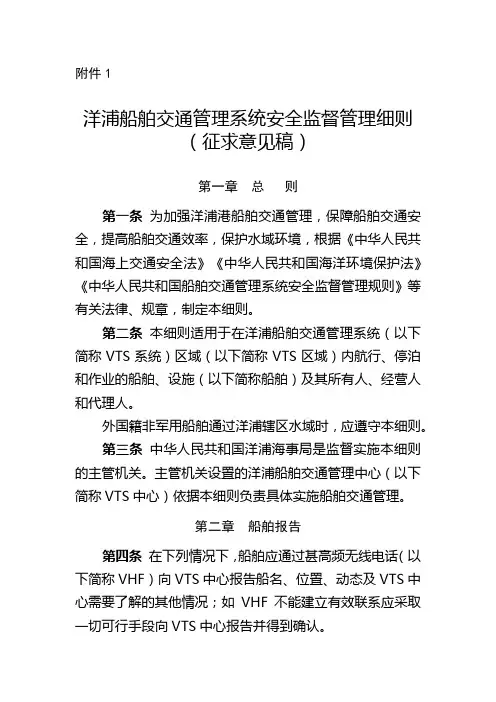

附件1洋浦船舶交通管理系统安全监督管理细则(征求意见稿)第一章总则第一条为加强洋浦港船舶交通管理,保障船舶交通安全,提高船舶交通效率,保护水域环境,根据《中华人民共和国海上交通安全法》《中华人民共和国海洋环境保护法》《中华人民共和国船舶交通管理系统安全监督管理规则》等有关法律、规章,制定本细则。
