常见的几种干式漆雾过滤器效果对比
干式喷漆房工作原理
干式喷漆房工作原理一、概述干式喷漆房是一种常见的喷漆设备，广泛应用于汽车制造、家具制造、金属加工等行业。
它通过一系列的工作原理实现对工件的喷涂，具有高效、环保、安全等优点。
本文将详细介绍干式喷漆房的工作原理。
二、过滤系统干式喷漆房的过滤系统是保证喷漆效果和环境清洁的重要组成部分。
它由多层过滤器组成，主要包括初效过滤器、中效过滤器、高效过滤器和活性炭过滤器。
过滤系统的工作原理如下：1. 初效过滤器初效过滤器用于过滤空气中的大颗粒物，如灰尘、纤维等。
它采用网状结构，通过阻挡颗粒物的方式实现过滤。
初效过滤器主要起到预过滤的作用，保护后续过滤器的使用寿命。
2. 中效过滤器中效过滤器用于过滤空气中的细小颗粒物，如烟尘、细菌等。
它采用纤维材料制成，通过纤维间的间隙来捕捉颗粒物。
中效过滤器能够有效净化空气，提高喷漆效果。
3. 高效过滤器高效过滤器用于过滤空气中的微小颗粒物，如油雾、细菌等。
它采用玻璃纤维纸制成，具有较高的过滤效率。
高效过滤器能够有效去除空气中的有害物质，保证喷漆过程的环境清洁。
4. 活性炭过滤器活性炭过滤器用于吸附空气中的异味和有害气体。
它采用活性炭颗粒填充，通过化学吸附的方式去除有害物质。
活性炭过滤器能够有效净化空气，改善喷漆环境。
三、通风系统干式喷漆房的通风系统是保证喷漆过程中空气流通和排除有害气体的关键。
它由进风系统和排风系统组成，具体工作原理如下：1. 进风系统进风系统通过风机将新鲜空气引入喷漆房内。
新鲜空气经过过滤系统的净化后，进入喷漆房形成正压区域，防止外界灰尘和污染物进入。
2. 排风系统排风系统通过风机将喷漆房内的污染空气排出。
污染空气经过过滤系统的净化后，排入室外或经过进一步处理后排放。
排风系统能够保持喷漆房内的空气清洁，并排除有害气体。
四、喷涂系统干式喷漆房的喷涂系统是实现对工件喷涂的核心部分。
它由喷枪、喷漆设备、喷涂控制系统等组成，具体工作原理如下：1. 喷枪喷枪是将涂料喷洒到工件表面的工具。
干燥过滤器介绍及选型
干燥过滤器介绍及选型一、干燥过滤器的原理在空气压缩机中，除去空气中的悬浮颗粒物和水分是非常重要的。
因为这些颗粒物和水分会影响空气系统的正常运行，导致设备故障、产品质量下降等问题。
二、干燥过滤器的分类根据不同的工作原理和适用场景，干燥过滤器可以分为几种不同的类型。
1.空气过滤器空气过滤器主要用于除去空气中的悬浮颗粒物，如灰尘、沙粒等。
它通常由一个过滤网或纤维层组成，通过捕捉和截留颗粒物来保护设备和产品质量。
2.油雾过滤器油雾过滤器是一种用于除去空气中的油雾和颗粒物的设备。
它通常由一个过滤网和吸附层组成，通过物理过滤和化学吸附来去除空气中的油雾和颗粒物。
3.压缩空气过滤器压缩空气过滤器是用于除去空气中的颗粒物和水分的设备。
它通常由多个过滤层组成，通过不同的过滤材料和工艺来除去不同颗粒物的使用场景。
4.油水分离器油水分离器是一种用于分离压缩空气中的油和水的设备。
它通常采用物理过滤和重力分离的原理，通过不同密度的液体分离出水和油。
三、干燥过滤器的选型选型干燥过滤器需要综合考虑以下几个因素：1.流量要求：根据空气压缩机的输出流量和使用设备的需求，选择合适的干燥过滤器流量。
通常应在空气压缩机输出流量的1.2-1.5倍左右。
2.工作压力：根据使用设备的工作压力选择合适的干燥过滤器。
一般情况下，压缩空气干燥过滤器的额定工作压力可以大于等于空压机的最高工作压力。
3.过滤精度：根据对悬浮颗粒物的要求和实际使用场景选择合适的过滤精度。
一般空气过滤器的过滤精度为5-40微米，油雾过滤器的过滤精度可达到0.01微米以下。
4.工作温度：干燥过滤器的工作温度应在规定范围内，通常为0-60摄氏度。
5.维护方便：选择安装和维护方便的干燥过滤器。
例如，易于更换滤芯和排水装置的设计可以减少维护成本和工作困难。
6.品牌和质量：选择知名品牌和高质量的干燥过滤器可以保证产品的性能和使用寿命。
7.安全性能：选择具有适当安全装置和可靠性能的干燥过滤器。
应用纸盒式漆雾过滤系统时需关注的问题

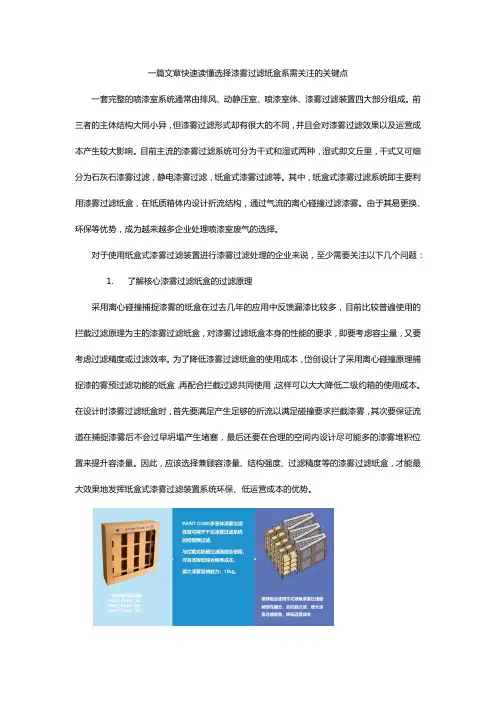

一篇文章快速读懂选择漆雾过滤纸盒系需关注的关键点一套完整的喷漆室系统通常由排风、动静压室、喷漆室体、漆雾过滤装置四大部分组成。
前三者的主体结构大同小异，但漆雾过滤形式却有很大的不同，并且会对漆雾过滤效果以及运营成本产生较大影响。
目前主流的漆雾过滤系统可分为干式和湿式两种，湿式即文丘里，干式又可细分为石灰石漆雾过滤，静电漆雾过滤，纸盒式漆雾过滤等。
其中，纸盒式漆雾过滤系统即主要利用漆雾过滤纸盒，在纸质箱体内设计折流结构，通过气流的离心碰撞过滤漆雾。
由于其易更换、环保等优势，成为越来越多企业处理喷漆室废气的选择。
对于使用纸盒式漆雾过滤装置进行漆雾过滤处理的企业来说，至少需要关注以下几个问题：1.了解核心漆雾过滤纸盒的过滤原理采用离心碰撞捕捉漆雾的纸盒在过去几年的应用中反馈漏漆比较多，目前比较普遍使用的拦截过滤原理为主的漆雾过滤纸盒，对漆雾过滤纸盒本身的性能的要求，即要考虑容尘量，又要考虑过滤精度或过滤效率。
为了降低漆雾过滤纸盒的使用成本，岱创设计了采用离心碰撞原理捕捉漆的雾预过滤功能的纸盒，再配合拦截过滤共同使用，这样可以大大降低二级约箱的使用成本。
在设计时漆雾过滤纸盒时，首先要满足产生足够的折流以满足碰撞要求拦截漆雾，其次要保证流道在捕捉漆雾后不会过早坍塌产生堵塞，最后还要在合理的空间内设计尽可能多的漆雾堆积位置来提升容漆量。
因此，应该选择兼顾容漆量、结构强度、过滤精度等的漆雾过滤纸盒，才能最大效果地发挥纸盒式漆雾过滤装置系统环保、低运营成本的优势。
2.二级过滤袋选择对风平横的影响目前，漆雾过滤纸盒还无法单独完成漆雾过滤的任务，仍然需要其它产品比如过滤袋的协助。
精度较低的过滤袋会导致漆雾透过量大，精度过高的过滤袋会导致滤袋堵塞快，因此需要结合纸盒本身的精度去选择搭配后续过滤产品。
更关键的是，目前使用的传统空气过滤岱并不适用于喷漆的场合，大部分袋子很容易在短时间内被堵死，造成系统压力的上升和排风不不畅。
干式漆物过滤箱说明书
干式过滤箱说明书沧州合程环保设备有限公司目录一、工作原理 (1)二、适用范围 (2)三、产品特点 (3)四、使用说明 (4)一、工作原理：喷漆废气产生于工件涂装的喷漆工作台，高压空气喷射出的油漆大部分留在工件上，其它的随着废气带出.形成漆雾粉尘。
这些粉尘含工不高，粒径较小，绝大部分在15m以下.箱体外部的漆雾在风机的力下过入漆雾净化处理箱.气液分离器进行气水分离，分离后向箱内行走.在行走的过程中，遇到多级过滤板，漆雾与过滤板进行完全饱和接触，颗粒状尘雾被过滤板吸附，余下的干净尾气通过网状过滤器过滤后.再进入光氧废气净化器。
第一道过滤:V型纸质干式过滤器去除空气中的漆雾及水帘带来的水分。
V型过滤纸的特点:油漆过滤纸采用牛皮纸，褶皱的结构，有效吸收超范围的过0涂，过过滤气流多次改变方向流动，空气中的漆雾颗粒粘附在滤纸上，不会随气流带走，V型纸质过滤器采用防火乏质过过材料.油漆吸附能力强，良好连续的气流稳定性.气流通畅.从而保证更好的喷涂条件和更好的表面品质控制，喷涂品质更高。
运行成本低，更长使用寿命.易操作，安装方便，可环保回收。
二、干式漆雾过滤箱适用范围：范围非常广能够应用于家具厂喷漆房、汽车烤漆房、石油化工、制药、涂料、皮革加工、感光材料、汽车制造、食品加工厂、印染厂、垃圾处理厂、饲料加工厂等诸多的场所。
三、产品特点：干式漆物过滤箱采用纸质过滤器，过滤效果达到90%以上。
安装拆卸简单方便, 便于用户更换及维护。
纸质过滤器由两层多孔可折合的复合纸板经特殊工艺组成的,构成V型的过滤元件，增大漆雾颗粒与过滤器的接触面积。
模块化纸质过滤器更换便捷/不黏附涂料颜料,使用寿命长。
漆雾颗粒经负压抽排至过滤器，由于特殊结构产生文氏管或气旋效应，强迫涂料微粒沉降在过滤室底部，气流则从孔中排出，大颗粒的涂料颗粒也不会黏附在过滤器表面造成堵塞现象。
四、使用说明：1. 本设备适用漆雾的净化，如还要对有机废气净化，则另要配套有机废气净化装置。
6种喷涂废气处理技术
喷涂工艺在化工、汽车、船舶、家具等行业广泛应用，在喷漆过程中产生的废气对环境和人类健康带来不利影响。
喷涂过程中排放的有机废气对周围环境甚至人类健康带来危害，喷漆废气主要以三苯(苯、甲苯、二甲苯)为主，有些还兼具酯类、醚类、酮类等组分。
这些挥发性有机物轻则使人头痛恶心，重则抽搐昏迷，伤害人体免疫系统。
为有效解决这些问题，国家及部分省市已颁布一系列法律法规和大气环境保护标准限制和治理废气产生的危害。
一、喷涂废气的成分及危害在喷漆涂装过程中高压空气喷射的油漆绝大部分停留在工件上，其他未到达喷涂表面的喷雾微粒与溶解喷漆微粒的水珠悬浮在空气中，以及喷涂过程中产生的挥发性有机化合物形成喷漆废气污染环境。
由于不同油漆涂料所用溶剂不同，因而在喷涂过程中产生的废气组分也不同。
以汽车喷涂为例检测出15种VOCs，包括苯系物(甲苯、二甲苯等)、酯类(乙酸乙酯、乙酸丁酯等)、酮类(甲基异丁基酮)和醚类(乙二醇丁醚)等。
北京、上海、广东、江苏等地针对涂装行业VOCs排放制定了相应标准。
不同油漆以及采用不同工艺生产的涂料其VOCs成分及比例也大不相同。
因此喷漆废气处理要根据产生的VOCs种类不同选择适宜的净化技术。
喷漆废气对人类危害不容忽视，散发在空气中的漆雾经呼吸道吸入后会引发急慢性中毒，损害人体的神经和造血系统。
吸入高浓度的苯、甲苯、乙酸乙酯等废气短时间内会抑制人的记忆力、注意力和感觉运动速度，长时间接触会对肝脏造成毒性反应，甚至对中枢神经造成破坏。
表2为全国职业卫生标准委员会提出的《工作场所有害因素职业接触限值》(GBZ2—2002)，规定了三苯等有机化合物容许接触浓度。
油漆污染对工人的免疫功能和造血功能都有一定影响。
在实际作业过程中，工人接触的是多种化学有害物质的混合物，这些污染物的独立、协同、拮抗、加和的联合毒性作用是难以想象。
因此，含有多种成分挥发性有机化合物的喷漆废气净化处理就显得尤为重要。
二、喷涂废气预处理技术——湿式净化法喷涂废气不仅含有挥发性有机物，还包含喷涂过程中悬浮在空气中的漆雾，漆雾会影响后续有机废气处理，所以喷漆废气净化前需要去除其中的漆雾，以便下一步对其中挥发性有机物净化治理。
旋流板塔漆雾净化与干式漆雾净化性能比较

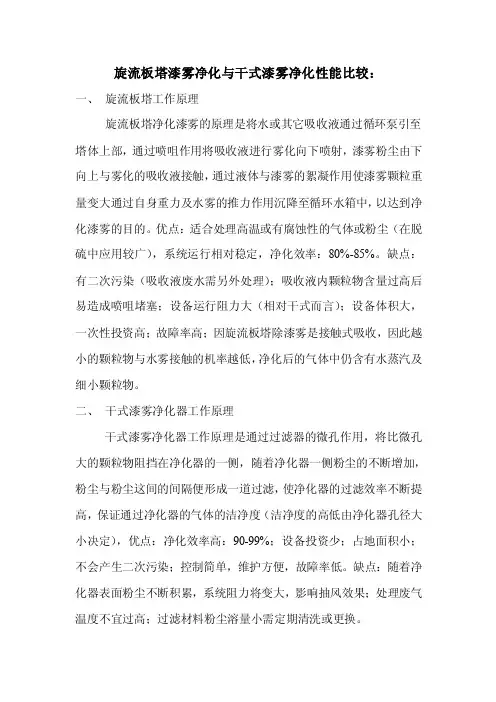

旋流板塔漆雾净化与干式漆雾净化性能比较：一、旋流板塔工作原理旋流板塔净化漆雾的原理是将水或其它吸收液通过循环泵引至塔体上部，通过喷咀作用将吸收液进行雾化向下喷射，漆雾粉尘由下向上与雾化的吸收液接触，通过液体与漆雾的絮凝作用使漆雾颗粒重量变大通过自身重力及水雾的推力作用沉降至循环水箱中，以达到净化漆雾的目的。
优点：适合处理高温或有腐蚀性的气体或粉尘（在脱硫中应用较广），系统运行相对稳定，净化效率：80%-85%。
缺点：有二次污染（吸收液废水需另外处理）；吸收液内颗粒物含量过高后易造成喷咀堵塞；设备运行阻力大（相对干式而言）；设备体积大，一次性投资高；故障率高；因旋流板塔除漆雾是接触式吸收，因此越小的颗粒物与水雾接触的机率越低，净化后的气体中仍含有水蒸汽及细小颗粒物。
二、干式漆雾净化器工作原理干式漆雾净化器工作原理是通过过滤器的微孔作用，将比微孔大的颗粒物阻挡在净化器的一侧，随着净化器一侧粉尘的不断增加，粉尘与粉尘这间的间隔便形成一道过滤，使净化器的过滤效率不断提高，保证通过净化器的气体的洁净度（洁净度的高低由净化器孔径大小决定），优点：净化效率高：90-99%；设备投资少；占地面积小；不会产生二次污染；控制简单，维护方便，故障率低。
缺点：随着净化器表面粉尘不断积累，系统阻力将变大，影响抽风效果；处理废气温度不宜过高；过滤材料粉尘溶量小需定期清洗或更换。
三、综全评述本项目中的漆雾过滤是作为活性炭吸附装置的预处理，利用活性炭吸附有机溶剂需尽量减少废气中的粉尘量及含水量（这些物质容易占据活性炭的微孔，使活性炭的吸附量减少），由于本项目中的废气是在喷漆过程中产生的，废气中的颗粒物首先通过水帘喷漆室净大部份粉尘已被去除，在进入活性炭前废气中含有的颗粒物大部份是夹杂在水蒸汽中的液雾，所以粉尘量较细，而旋流板塔对细小颗粒的净化效率是很低的，并带有水雾，对后续活性炭吸附装置的净化效率将会产生影响。
如采用干式漆雾过滤，通过选用微孔较小的过滤材料，不仅可以将小颗阻档也将大部份水雾阻挡，形成大的水滴通过管道流到指定位置，大大减少气体中的颗粒物及水雾的含量。
漆雾过滤器说明
漆雾过滤器及说明图漆雾过滤器一、说明：油漆在高压作用下雾化成微粒，但在喷枪喷涂时油漆是不能全部到达喷漆物表面的，这部分油漆颗粒随气流行成漆雾。
为了改善车间工人工作环境和达到环保要求，必须对漆雾进行治理达标排放。
我公司生产的干式漆雾过滤器是漆雾净化最理想的设备。
二、特点：漆雾过滤器选用目前净化效率最高的美国生产的干式过滤材料，这种干式过滤材料是根据漆雾净化的特点专业开发出来的，它由玻璃纤维多层复合而成，密度随着厚度逐渐增大，后面用一层不同材质起支撑作用，具有高效、容量大、运行费用低、阻燃等特点。
而且干式过滤材料容易清理、更换，过滤材料吸尘清理后可重复多次使用。
三、工作原理：油漆废气通过漆雾过滤器时，过滤材料的多层纤维对漆雾粒子进行拦截、碰撞、吸收等作用，将漆雾粒子容纳在其中，达到漆雾净化的目的。
四、工艺流程：五、使用说明：1. 本设备适用漆雾的净化，如还要对有机废气净化，则另要配套有机废气净化装置。
2. 设备正常运行15天左右，视实际情况需要对过滤材料进行清理，清理时用工业吸尘器很容易吸出漆雾粉尘，清理后可继续使用。
3. 过滤材料一般使用两个月更换的材料。
六、外观尺寸（见图）漆雾过滤器：易损件，玻璃纤维多层过滤棉有机废气治理工程操作规程有机废气净化回收装置操作规程一、吸附操作1. 开启吸附罐进、出口的截止阀、关掉其余阀门。
2. 开启电机、风机。
操作人员可在电气控制箱上操作启停风机、电机。
3. 根据生产的实际状况，风机流量的大小可在电控箱变频器上调整，向右为调高，向左为调低。
二、解析（脱附再生）操作当吸附罐中的活性炭使用一段时间吸附了一定量的溶剂后（使用时间长短，根据排出气体的含量和生产时间长短而定），应使其再生。
1．分别关闭吸附罐上进出口截止阀。
2．开启蒸汽发生器上电源（接通电源前检查蒸汽发生器内水位，一般情况下，水位应在玻璃管内，显示为2/3以上即可）。
禁止蒸汽发生器无水操作。
打开蒸汽进气阀，当吸附罐内温度到90摄氏度时，打开冷却水进水阀门，调节水量。
干式过滤装置
干式过滤装置干式过滤装置有折流板和滤网两种。
折流板过滤装置是由数块弓形板相对啮合而成，设置在喷漆室排气口前面，其结构及空气流动情况如图1-1所示。
当含漆雾的空气通过折流板间隙时，气体流动方向产生水平和竖直两次曲折，使漆雾与折流板碰撞，把涂料颗粒粘附在板内。
折流板过滤装置结构简单，不产生阻塞现象。
但由于溶剂的蒸发，失去粘性的涂料颗粒不能被折流板挡住，所以单独使用折流板捕集漆雾的效果不好，仅用于漆雾量较小的条件下或作为粗过滤器使用。
折流板用1.5～2.0mm厚的钢板制作。
为清理方便，可在板面上涂上涂料脱落剂或使用黄油粘贴纸张，使粘附其上的废漆容易剥落。
折流板需经常拆卸清理，在结构设计上要求安装拆卸方便。
折流板亦可用硬纸板制作，使用一段时间，粘附漆雾较多后可废弃，更换新板。
折流板间隙之间的空气流速可取5～8m/s，间隙宽度为30～50mm。
这种条件下的压力损失约为60～120Pa。
滤网型过滤器也称为捕捉器，其结构是把玻璃纤维或纸质纤维制成的滤网固定在框架两面，成为垫状。
过滤网两面的网孔不同，吸入面的网孔较小。
滤网型过滤器的特点是不仅能捕集带有粘性的涂料颗粒，而且也能捕集失去粘性的涂料颗粒。
随着捕集漆雾量的增加，滤网被阻塞后需更换新网。
废掉的滤网可进行简单烧掉处理。
设计时可根据过滤空气流速为1m/s左右来确定滤网面积及网孔大小，这时，滤网的阻力损失约100～150Pa。
为了提高漆雾的过滤效率，可将折流板过滤装置同滤网过滤器重叠使用，如图1-2所示。
这样，折流板作为粗滤，粘附较大的涂料颗粒，而用滤网过滤去掉粘性的漆雾，过滤效率可达90%以上。
图1-1 折流板过滤装置结构○—空气入口处●—空气出口处图1-2 重叠使用的折流板和滤网过滤装置1—折流板式过滤装置 2—滤网过滤装置 3—漆雾流动方向。
干燥过滤器介绍及选型
干燥器简介干燥过滤器在制冷系统中有两个功能：一，吸附系统内的杂物如水和酸；二，提供过滤功能。
选择特殊用途的干燥过滤器需要考虑各种技术因素，这些因素包括：系统的型式、连接管路的尺寸、含水量(含湿量)、系统的流量、过滤容量、材质（铜或钢）和安全工作压力。
评估每一个因素都是必要的以确保选择经济适用的干燥过滤器。
Parker Hannifin在现有的技术基础上结合多年的实践经验进行研发干燥过滤器，这些干燥过滤器严格按照ASHRAE63.1标准和ARI 710.标准进行流通能力和吸湿量测试，获得的数据被制作成液体流干燥过滤器的能力表(基于ARI标准工况)，可以作为干燥过滤器的比照使用。
当然，对于不同形式的设备也要考虑一起其它因素。
吸附湿气和预防酸的产生对于干燥过滤器，把湿气从制冷系统中吸附掉的能力是一项很重要的功能，系统的湿气有许多来源，比如:不合适的抽空而造成的残留空气、系统泄漏、电机线圈等等；另一个重要来源是酯类润滑油的操作不当，酯类润滑油具有很强的吸湿性。
确切地说是他们很乐意吸收湿气。
和以前使用的矿物油相比较，酯类润滑油能够从环境中吸收更多地湿气，并且更加难以分离。
湿气会造成系统冰堵，以及腐蚀系统地金属部件。
系统中的湿气还和酯类润滑油起水解反应，生成有机酸。
为了预防有机酸的形成，系统中的湿气必须降到最少。
干燥过滤器中的干燥剂能够完成这一过程。
分子筛、活性氧化铝和硅胶是三种最常用的干燥剂。
分子筛是结晶状的铝矽酸钠（合成沸石），它有立方体状的晶体机构，所以能够根据分子的大小和极性的不同来选择性吸附。
晶体状结构的分子在尺寸上有变化。
这样可以使一些分子被吸附，例如水；同时允许其它大量的分子通过，例如制冷剂、润滑油和酸。
干燥剂的表面布满阳离子，阳离子作为磁体能够吸附极性分子，例如水，他能被紧紧的吸附。
水分子从润滑油中分离，大大降低了脂类润滑油发生水解反应的可能性。
活性氧化铝由铝的氧化物(Al2O3)组成, 不是一种很好的晶体材料。
干式漆雾过滤器的过滤速度设计
干式漆雾过滤器的过滤速度设计一、干式漆雾过滤器的概述干式漆雾过滤器是一种常用于喷涂工艺中的空气净化设备，它能够有效地去除喷涂时产生的漆雾颗粒，保证工作环境的清洁和操作人员的健康安全。
干式漆雾过滤器主要由进风口、过滤层、出风口等部分组成，其中过滤层是关键部件之一。
二、干式漆雾过滤器的过滤速度设计原理1. 过滤速度概念在干式漆雾过滤器中，过滤速度是指单位时间内通过单位面积的空气量。
通常情况下，过滤速度越大，对漆雾颗粒的捕集效果就越好，但同时也会导致压降增大、过滤层阻力增大等问题。
2. 过滤速度设计原则（1）合理选择材料：在设计干式漆雾过滤器时，需要根据实际情况选择合适的材料来制作过滤层。
常见材料包括玻璃纤维、聚酯纤维等。
（2）考虑漆雾颗粒的大小：不同大小的漆雾颗粒对过滤速度的要求也不同。
通常情况下，粗颗粒需要较低的过滤速度，而细颗粒需要较高的过滤速度。
（3）考虑操作环境：干式漆雾过滤器的过滤速度还需要根据实际操作环境来进行设计。
例如，在高温、高湿等特殊环境下，需要降低过滤速度，以避免过早堵塞。
三、干式漆雾过滤器的设计参数1. 过滤层厚度：通常情况下，干式漆雾过滤器的过滤层厚度在10-30mm之间。
如果厚度太小，则会导致捕集效果不佳；如果厚度太大，则会增加阻力和压降。
2. 过滤层密度：干式漆雾过滤器的过滤层密度通常在100-200kg/m3之间。
密度越大，对漆雾颗粒的捕集效果就越好，但同时也会增加阻力和压降。
3. 过滤速度：干式漆雾过滤器的过滤速度通常在0.5-1.5m/s之间。
具体过滤速度需要根据实际情况来确定。
4. 进风口和出风口的面积：干式漆雾过滤器的进风口和出风口的面积需要根据实际需求来确定，以保证正常的空气流通。
四、干式漆雾过滤器的维护与保养1. 定期更换过滤层：干式漆雾过滤器的过滤层容易被堵塞，因此需要定期更换，以保证正常的空气流通和捕集效果。
2. 定期清洗进风口和出风口：进风口和出风口也容易被污染物堵塞，因此需要定期清洗，以保证正常的空气流通。
干式喷漆柜结构原理
干式喷漆柜结构原理
干式喷漆柜的结构原理是基于过滤和循环系统，以及通风和排气系统的组合。
首先，干式喷漆柜通过一系列的过滤装置，如活性炭过滤器和过滤器，对喷漆过程中产生的颗粒物和有害物质进行过滤和净化。
这些过滤器能有效地捕捉和除去颗粒物，如漆雾和颜料颗粒，以及有害物质，如酮类溶剂和挥发性有机化合物（VOCs）。
其次，干式喷漆柜还配备了循环系统，通过循环送风和回风来保持柜内的空气流动。
这样可以促使喷漆过程中产生的漆雾和有害物质被有效地排除和稀释，从而保持柜内的空气清新和干燥。
循环系统还能帮助维持柜内的恒温和恒湿度，以确保喷涂效果的稳定性和质量。
另外，干式喷漆柜还配备了通风和排气系统，通过排除柜内的废气和有害物质，以保护工作人员和环境的安全。
这些系统通常包括排风扇和排气管道，能够迅速将废气排出室外，以防止其对人体造成危害和环境污染。
综上所述，干式喷漆柜的结构原理是通过过滤和循环系统，以及通风和排气系统的相互配合，确保喷漆过程中产生的颗粒物和有害物质被有效地捕捉、净化和排除，从而保持柜内的空气清新和干燥，同时保护工作人员和环境的安全。
常用过滤器的型式、滤材及性能
90~99(钠焰法效率)，75~92≥80(≥1pm大气尘计数)
≤90
＞8级的洁净室的过滤器
高效
密褶型有隔板无隔板
超细玻璃纤维
0.02~0.03
＞0.5
≥99.97(0.3pm的粒子效率)
200~250
普通5级洁净室的末级过滤器
超高效
密褶型(无隔板)
超细玻璃纤维PTF
0.01~0.015
＞0.1
≥99.9999
(0.1jm的粒子
效率)
150~200
0.1uml 0级或1级(FS)洁净室的末级过滤器
常用过滤器的型式、滤材及性能
分类
型式
滤材
滤速(m/s)
处理对象粒径/(um)
效率范围(%)
初阻力(Pa)
备注
粗效
平板型稀褶式(25~100mm)卷绕式
锦纶编织，玻璃纤维，无纺布
1~2
＞5的尘粒作为预过滤器
50~90(计重效率)
≤50
预2~0.5
＞1.0的尘粒
35~70≥1.0的lpm尘粒的(计数效率)，35~75(比色效率)
30~50
保护末级过滤器
高中效
扁袋组合式
平板V形组合式
无纺布(涤纶），丙纶滤料
0.05~0.1
＞1.0的尘粒
约95(计数效率)75~92(比色效率)
90~95
一般洁净要求的末级过滤器
亚高效
密褶型(有隔板)多管型
聚丙烯滤材
0.02~0.03
漆雾过滤纸箱介绍
漆雾过滤纸箱介绍
漆雾过滤纸箱是一种用于捕集和过滤漆雾的设备，通常用于喷漆作业中。
这种纸箱由特殊设计的过滤材料制成，可以有效地去除空气中的漆雾颗粒，以保护环境和工人健康。
以下是一些关于漆雾过滤纸箱的特点：
1.高效性：漆雾过滤纸箱采用高效过滤材料，能够有效地去除空气中的漆雾
颗粒，提供清洁的工作环境。
2.长寿命：优质的过滤材料能够长时间使用，减少了频繁更换的麻烦和维护
成本。
3.环保：漆雾过滤纸箱的使用可以减少对环境的污染，特别是对喷漆作业中
的废气进行有效的处理，保护了自然环境。
4.易于清洁：如果漆雾过滤纸箱需要清洁，通常可以用水或温和的清洁剂进
行清洗，方便快捷。
5.多种尺寸和规格：为了满足不同的喷漆作业需求，市面上有多种不同尺寸
和规格的漆雾过滤纸箱可供选择。
需要注意的是，使用漆雾过滤纸箱时应注意定期更换或清洗过滤材料，以确保其过滤效果和使用寿命。
同时，根据不同的喷漆作业需求选择合适的漆雾过滤纸箱也是非常重要的。
干式文丘里漆雾捕集箱简要分析
涂装车间是整车生产制造过程中产生“三废”的主要场所，而喷漆房的过喷漆雾分离系统是喷房的重要组成部分，其决定了“三废”产生的形式和数量。
目前，国内外整车涂装生产线处理漆雾的方式主要有湿式文丘里漆雾处理系统，石灰粉干式漆雾分离系统和纸盒式干式漆雾分离系统来捕集喷房的漆雾。
湿式文丘里漆雾处理系统采用水和絮凝剂作为捕捉介质，利用文丘里结构的颗粒物洗涤功能将喷房排风中的过喷漆雾捕捉到水中。
该技术优势为漆雾捕捉效率达到99.5%，技术成熟，性能可靠。
缺点为产生废水、废渣，造成二次污染；能耗高；循环风利用需要除湿，节能效果不佳。
石灰粉干式漆雾分离系统采用石灰粉作为漆雾捕捉介质，通过石灰粉过滤单元的漆雾被石灰粉捕捉，混合后形成废粉排出系统。
该技术优势为漆雾捕捉效率高、采用模块化设计。
缺点为石灰粉废弃物处理费用高，易造成二次污染；投资成本高。
纸盒式干式喷房漆雾分离系统是用于涂装喷涂领域的漆雾分离系统，该系统使用方便的纸盒式过滤器。
纸盒式过滤器由可自然可再生的原料瓦楞纸制作而成。
纸盒式过滤器有使用灵活、更换方便的优点，同时具有很强的吸附能力，在大部分情况下吸附饱和后的纸盒可以通过运维低廉的焚烧炉进行焚烧处理。
随着我国对环境污染治理的重视及绿色生产、智能化产业升级的要求，传统漆雾分离系统已无法满足国内汽车生产节能环保需求。
纸盒式干式漆雾分离技术是目前国际上最新的漆雾分离技术，该系统节能、环保、成本低，废物处理简单，产品市场广阔。
通过调研湿式文丘里漆雾处理系统、石灰粉干式漆雾分离系统、纸盒式干式喷房各系统差异，对比项如图表所示：通过调研湿式文丘里漆雾处理系统、石灰粉干式漆雾分离系统、纸盒式干式喷房各系统差异，各个系统理论分析各系统能耗成本、各系统过滤介质成本，对比分析三种不同系统过滤介质成本以及三废处理费用，纸盒处理系统相对于其他两种处理系统均低。
通过对比分析三种不同系统能耗，纸盒处理系统能耗成本相对于其他两种处理系统均低。
干式喷漆柜原理
干式喷漆柜原理
干式喷漆柜是一种常见的涂装设备，其工作原理是将被涂物放置在喷漆柜中，并通过喷枪将漆料精细地喷洒在对象表面上，经过干燥，形成均匀、平滑的涂层。
干式喷漆柜主要由下列部分组成：
1.风机系统：干式喷漆柜内设有强大的风机系统，在喷涂过程中，风机会产生强大的风力，将空气从柜外吸入，然后经过过滤器净化，再以一定的速度从喷漆柜的顶部流向底部。
这种强大的气流有助于将漆雾和有害气体排出室外，保持室内环境洁净。
2.过滤系统：干式喷漆柜内置有多层过滤器，如初效过滤器、中效过滤器和高效过滤器，这些过滤器可以有效地过滤漆雾中的颗粒物和污染物，净化喷涂环境。
高效过滤器能够捕捉微小的漆雾颗粒，确保涂层的质量和外观。
3.喷漆系统：干式喷漆柜内通常设有喷漆工作站，包括喷枪和气源设备。
喷枪通常通过压缩空气产生雾化效果，将漆料均匀地喷射在待喷涂物体表面。
为了保持操作的方便性和效果的稳定性，喷枪可以通过控制系统进行调整和控制涂层的厚度和喷射角度。
4.干燥系统：喷涂后的漆料需要经过一定的时间进行干燥，以便形成均匀的涂层。
干式喷漆柜通常配备有加热装置或烘箱，用于快速干燥涂层。
这样可以提高生产效率，减少等待时间。
干式喷漆柜通过以上几个关键部分的组合运作，实现了高效、环保的喷涂过程。
在使用干式喷漆柜时，操作人员需要佩戴防护设备，如防护眼镜、口罩和防护服，确保自身的安全。
同时，定期清洁和维护设备，以确保设备的正常工作和喷涂效果的质量。
各种形式的漆雾分离箱的对比
各种干式喷漆室优缺点对比干式喷漆室是利用干式漆雾捕集技术捕集过喷漆雾的，干式漆雾捕集技术的性能指标直接决定着干式喷漆室性能的好坏。
干式漆雾捕集技术的性能指标主要有如下两点：对漆雾的捕集容纳能力和对漆雾的分离效果。
对于干式漆雾分离技术来说，分离效果一直不是什么难题，有很多技术能做到非常好的分离效果，比如：漆雾毡、板框过滤器、袋式过滤器等，但是传统的干式漆雾分离技术往往都是漆雾分离效果越好，其对漆雾的捕集容纳能力越低。
漆雾捕集容纳能力即为对漆雾捕集装载极限，此性能指标是干式漆雾捕集技术的一个核心指标。
漆雾捕集容纳能力大小直接影响用户漆雾捕集耗材更换的频率，漆雾的捕集容纳能力越高，漆雾捕集所用的捕集漆雾的耗材更换的频率越低，用户使用成本越低，喷漆系统的运行也会越稳定。
传统的干式漆雾分离技术（漆雾毡、风琴纸）之所以没有办法应用到大批量、连续生产的涂装线，就是其捕集容纳能力低，满足不了大批量、连续作业的需要，所以只在一些喷涂量小的场合有应用，大批量连续作业的涂装线线还被迫使用着能耗高、污染大的湿式水洗技术（常见的湿式技术有文丘里、水旋、水帘柜）。
因此如何在保证分离效果的同时，极大地提高干式漆雾捕集技术对漆雾的容纳能力是干式漆雾捕集技术能否在大批量、连续作业的涂装线上应用的关键因素。
近几年，本领域的技术人员在干式漆雾捕集技术领域取得了比较大的突破，从平面的干式漆雾捕集技术（漆雾毡、风琴纸）发展成立体的干式漆雾捕集技术（漆雾捕集箱），捕集容纳能力取得了质的突破，其捕集容纳能力也能满足大批量连续作业的需要。
又由于其投资低、综合运营成本低的优点，得到了迅速的普及应用。
目前，市场上常见的干式漆雾捕集箱有：嘉兴启净涂装科技有限公司的折流式漆雾捕集箱，德国艾森曼公司的E-Cube以及奥地利的迷宫式的纸盒。
嘉兴启净涂装科技有限公司的漆雾捕集箱采用多级旋风的技术以及纤维的结构。
优点：对漆雾的捕集容纳能力大，对漆雾的分离效果也好。
干式过滤器过滤水雾的原理
干式过滤器过滤水雾的原理
干式过滤器是一种常用于过滤水雾的设备。
它主要由滤材、过滤室和进出气口组成。
其工作原理是通过物理和化学手段将水雾分离，从而提高空气质量。
首先，水雾进入过滤室，并通过滤材。
滤材通常是由纤维材料制成，具有高效的过滤能力。
当水雾进入滤材时，由于物理捕集效应，水雾中的微小颗粒物质被滤材捕捉并停留在滤材表面。
这些颗粒物质的大小范围从几微米至几十微米不等。
其次，滤材吸附水雾中的水分。
水分会被滤材吸附，使其从水雾中分离出来。
这是因为滤材具有一定的吸附性能，能吸附水分子表面附着形成的薄膜。
通过这种吸附作用，水分子被滤材吸附并固定在滤材上。
最后，经过滤材的处理后，大部分水雾已经被分离并停留在滤材中。
过滤室的出口处会排放相对干燥的空气。
这样，通过干式过滤器的处理，水雾中的颗粒物质和水分子被高效地分离，从而提供了更清洁的空气。
干式过滤器适用于许多领域，如工业车间、实验室、医院等，可以有效去除水雾中的微小颗粒和水分子，防止空气污染，并提供清洁的工作环境。
但需要注意的是，干式过滤器的滤材需要定期更换，以保证过滤效果和设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的几种干式漆雾过滤器效果对比
目前工业过程中使用的空气质量规范中并没有专门针对漆雾过滤捕捉能力的测试标准，国内涂装行业一般采用的是欧洲空调暖通行业空气过滤器标准EN779来选择不同精度的空气过滤器，值得一提的是，EN779采用的标准测试尘是模拟的普通空气尘埃，所得到的过滤精度和纳污能力均针对的普通空气尘埃，在捕捉各类漆渣，即含有粘性的树脂颜料混合物颗粒时，表现出严重的局限性。
本文列举了市场上现场比较热门的几款干式漆雾过滤器，对其表现性能做对比如下：
1.漆雾毡
漆雾毡是一种蓬松的玻璃纤维粗丝制成的过滤材料，单纯的物理拦截原理，因其非常蓬松不易被大的漆渣杂质堵塞的特点，在一定时期内广泛用于小型喷房的排风过程，用来去除较大的漆雾颗粒。
漆雾毡常见过滤等级为G3（EN779标准）对10um以上的颗粒过滤效率远低于85%，在有高浓度漆雾处理需求的工艺过程中漆雾穿透总量极大易造成后道设备污染或过滤器堵塞，且玻璃纤维材料本身对人体呼吸道危害极大还易造成皮肤过敏，易脱落碎裂变小的物理特点，对生产车间和涂装环境都是直接污染源。
优点：价格便宜
缺点：使用时无法建立压差，过滤效率低
2.环保纸质过滤器
纸质过滤器多采用可回收环保纸制成，形式包含V型漆雾过滤纸、多层网格纸、迷宫纸箱等，主要采用离心除尘原理，漆雾容纳能力大，使用寿命长，但没有可衡量的过滤精度，对小漆雾拦截效果不佳，材料表面可以进行防水处理但用于水性漆时依然有一定局限性。
优点：可全部焚烧，更环保且纳污能力强
缺点：对小漆雾捕捉能力较差
3.普通空气过滤器
合成材料制成板式或袋式的空气过滤器，过滤机理是物理拦截，F5中效过滤袋（EN779标准）即可去除98% 的10um以上的颗粒。
但油漆的树脂具有粘性，
会快速在滤材表面成膜，甚至将过滤袋迎风面粘连在一起，造成过滤器的压差快速上升，在线使用寿命很短，另外吸收水分湿润后过滤介质的实际过滤效率显著下降会造成漆雾逃逸。
4.新型DPA漆雾过滤器
DPA漆雾过滤器由一种合成材料制成，过滤器的迎风面采用3D蜂窝层状结构设计符合深层过滤原理，不但可以捕捉更多的漆雾，而且对10微米以上的小漆雾可以99.8%的捕捉。
DPA漆雾过滤器最大的特点是材料具有自支撑能力，即便是每平米吸附了大量的漆雾后，滤材的蜂窝结构依然清晰可见（见图2），这样就保证了材料的容尘能力。
标准型DPA材料适用于双组份溶剂型油漆和水性油漆，20um以上油漆颗粒去除率达100%，10um以上油漆颗粒去除效率99.8%，5um 以上油漆颗粒去除效率84.5%。
最大可以达到27kg/m2的漆雾捕捉能力。
DPA本身不含有玻纤材料，具有优异的防水能力，制作过程和使用过程安全，使用后固体废弃物100%可焚化处理。
优点：材料具有自支撑能力，过滤效率高，容尘量也高
缺点：价格较高。
