Dyn11接法：高压侧三角形，低压侧星形，且有中性线抽头，高压与低压有一个30度的相位差。

Yyn0 接法：高压侧星形，低压侧也是星形，且有中性线抽头，高压与低压没有相位差。

另外补充如下知识：
变压器高低压有3种连接方式：星型、三角形和曲折形联结。

对高压绕组分别用符号Y、D、Z（大写）表示；对中压和低压绕组分别用y、d、z（小写）表示。

有中性点引出时分别用YN、ZN（高压中性点）和yn、zn（低压中性点）表
示。

自耦变压器有公共部分的两绕组中额定电压低的一个用符号a表示。

变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。

例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。

加上时钟法表示高低压侧相量关系就是联结组别。

常用的三种联结组别有不同的特征：
1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。

这种联结的主要缺点是没有三次谐波电流的循环回路。

2 D联结：D联结的特征与Y联结的特征正好相反。

3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%，成本较大。

浅析Z型接地变压器原理及应用

工程技术DOI：10.16660/ki.1674-098X.2018.08.069浅析Z型接地变压器原理及应用①范须露田小禾杨赫王第成(国网天津电力经济技术研究院天津 300171)摘要：Z 型接地变压器由于其良好的电气特性在电网中得到了日趋广泛的应用。

介绍Z 型接地变压器的典型接线形式和绕组结构特点，采用磁路分析的方式来深入剖析其工作原理和电气特征，并结合工程应用情况，分析了在两种典型的接线方式下，接地变压器对变电站运行方式及保护动作逻辑带来的影响。

关键词：接地变压器零序阻抗保护中图分类号：TM63 文献标识码：A 文章编号：1674-098X(2018)03(b)-0069-03①作者简介:范须露(1988—),男，汉族，辽宁盖县人，硕士，工程师，研究方向:变电设计与运维、配网规划设计。

田小禾(1987—),女，满族，河北迁西人，硕士，工程师，研究方向:变电设计、微电网。

王第成(1988—),男，汉族，天津人，硕士，工程师，研究方向:变电设计与运维。

杨赫(1992—),男，蒙古族，山东烟台人，硕士，工程师，研究方向:变电设计与运维。

近年来，受城区规划、环保及场地等条件的制约，电缆馈线的应用越来越广泛，使得配网系统的对地电容电流大幅增加[1]。

当电容电流大到一定程度时，容易导致单相接地故障发展成为相间短路、P T 高压熔断器熔断等现象。

针对以上问题，主要有两种限制方案：一种是供电变压器中性点采用经消弧线圈接地方式，对容性电流进行补偿；另一种则是采用小电阻接地方式，加速泄放线路中的残余电荷，促使接地电弧熄灭。

由于经消弧线圈接地系统存在单相接地时产生严重过电压、故障电流偏小造成故障定位难、消弧线圈自动跟踪补偿困难等问题，经小电阻接地方式得到了越来越广泛的应用。

接地变压器的形式有很多种，其中Z型变压器由于其特有的结构形式得到了广泛的应用[2]。

目前，Z型接地变压器的相关文献有很多，但还缺少针对其结构特点和工作原理的介绍，本文将从磁路分析的角度，深入剖析Z型接地变压器的结构及其工作原理，并详细介绍其工程应用情况。

接地变压器工作原理

接地变压器工作原理
接地变压器是一种用于电力系统中的重要设备，其主要作用是将系统中的中性
点接地，以确保系统的安全运行。

接地变压器的工作原理是通过将系统中的中性点接地，将不平衡的电流引入地，从而实现系统的保护和安全运行。

接地变压器通常由高压绕组、低压绕组和中性点接地设备组成。

在正常情况下，接地变压器的中性点是不接地的，但当系统中出现故障导致中性点电压上升时，接地变压器就会发挥作用。

当中性点电压上升到一定程度时，接地变压器会自动接通，将中性点接地，从而将不平衡的电流引入地，避免电压继续上升，保护系统设备和人身安全。

接地变压器的工作原理可以用一个简单的电路模型来解释。

假设系统中有一个
不平衡的负载，导致中性点电压上升。

在这种情况下，接地变压器就起到了一个类似于电阻的作用，将不平衡的电流引入地。

通过这种方式，接地变压器可以有效地保护系统设备，防止电压过高对设备造成损坏，同时也可以保护人身安全，避免触电事故的发生。

除了保护作用，接地变压器还可以用于系统的故障检测和定位。

当系统中出现
接地故障时，接地变压器可以将故障电流引入地，从而实现故障的及时检测和定位。

这对于系统的维护和修复具有重要意义，可以减少故障对系统运行的影响，提高系统的可靠性和稳定性。

总之，接地变压器是电力系统中一项非常重要的设备，其工作原理是通过将系
统中的中性点接地，将不平衡的电流引入地，保护系统设备和人身安全，同时也可以用于故障检测和定位。

在电力系统中，接地变压器的作用不可替代，其工作原理的理解对于系统的安全运行具有重要意义。

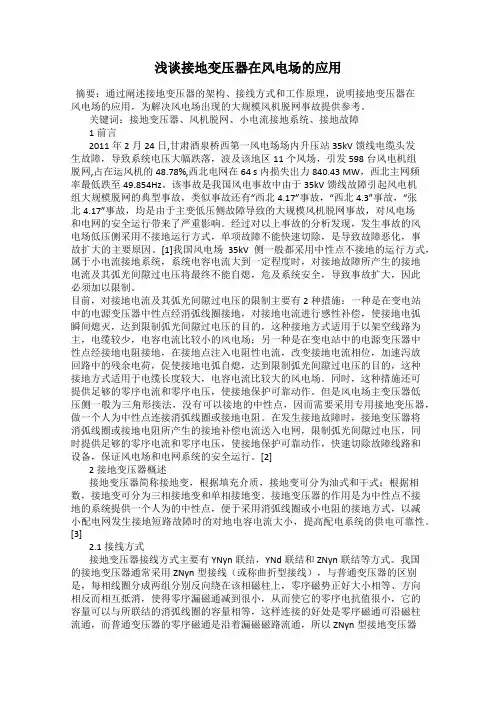

浅谈接地变压器在风电场的应用

浅谈接地变压器在风电场的应用摘要：通过阐述接地变压器的架构、接线方式和工作原理，说明接地变压器在风电场的应用，为解决风电场出现的大规模风机脱网事故提供参考。

关键词：接地变压器、风机脱网、小电流接地系统、接地故障1前言2011年2月24日,甘肃酒泉桥西第一风电场场内升压站35kV馈线电缆头发生故障，导致系统电压大幅跌落，波及该地区11个风场，引发598台风电机组脱网,占在运风机的48.78%,西北电网在64 s内损失出力840.43 MW，西北主网频率最低跌至49.854Hz。

该事故是我国风电事故中由于35kV馈线故障引起风电机组大规模脱网的典型事故，类似事故还有“西北4.17”事故，“西北4.3”事故，“张北4.17”事故，均是由于主变低压侧故障导致的大规模风机脱网事故，对风电场和电网的安全运行带来了严重影响。

经过对以上事故的分析发现，发生事故的风电场低压侧采用不接地运行方式，单项故障不能快速切除，是导致故障恶化，事故扩大的主要原因。

[1]我国风电场35kV侧一般都采用中性点不接地的运行方式，属于小电流接地系统，系统电容电流大到一定程度时，对接地故障所产生的接地电流及其弧光间隙过电压将最终不能自熄，危及系统安全，导致事故扩大，因此必须加以限制。

目前，对接地电流及其弧光间隙过电压的限制主要有2种措施：一种是在变电站中的电源变压器中性点经消弧线圈接地，对接地电流进行感性补偿，使接地电弧瞬间熄灭，达到限制弧光间隙过电压的目的，这种接地方式适用于以架空线路为主，电缆较少，电容电流比较小的风电场；另一种是在变电站中的电源变压器中性点经接地电阻接地，在接地点注入电阻性电流，改变接地电流相位，加速泻放回路中的残余电荷，促使接地电弧自熄，达到限制弧光间隙过电压的目的，这种接地方式适用于电缆长度较大，电容电流比较大的风电场。

同时，这种措施还可提供足够的零序电流和零序电压，使接地保护可靠动作。

但是风电场主变压器低压侧一般为三角形接法，没有可以接地的中性点，因而需要采用专用接地变压器，做一个人为中性点连接消弧线圈或接地电阻。

接地变压器最全讲解!从分类到接线方式,值得收藏!

接地变压器最全讲解!从分类到接线方式,值得收藏!导读接地变压器简称接地变，根据填充介质，接地变可分为油式和干式；根据相数，接地变可分为三相接地变和单相接地变。

接地变压器的作用是为中性点不接地的系统提供一个人为的中性点，便于采用消弧线圈或小电阻的接地方式，以减小配电网发生接地短路故障时的对地电容电流大小，提高配电系统的供电可靠性。

电力系统中的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器低压侧一般为三角形接法，没有可以接地的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，电力系统可以持续对用户供电1到2小时，并且电容电流比较小（小于10A），不会引起间歇性电弧，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

但随着城市电网的不断扩大及电缆出线的不断增多，系统对地电容电流急剧增加，单相接地后流经故障点的电容电流较大（超过10A）。

电弧不易熄灭、容易激发铁磁谐振过电压及产生间隙性弧光接地过电压，可能导致绝缘损坏，使线路跳闸，事故扩大，具体为：1.单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2.由于持续电弧造成空气的离解，破坏了周围空气的绝缘，容易发生相间短路。

3.产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸。

这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了减小单相接地故障时的对地电容电流，需要在变压器中性点装设消弧线圈等补偿装置，因此需人为建立一个中性点，以便在中性点接入消弧线圈，减小接地短路断路电流，提高系统供电可靠性。

■国内外使用现状我国的接地变压器通常采用Z型接线（或称曲折型接线），为节省投资和变电所空间，通常在接地变压器上增加第三绕组，替代所用变压器，为变电所所用设备供电。

接地变压器的原理

接地变压器的原理
接地变压器是一种特殊的变压器，主要用于改变电源的电压和地
电位之间的电势差，从而保护使用电器的安全和操作可靠。

其原理如下：
接地变压器的输入和输出是通过独立的绕组相连的，而且两个绕
组之间也有电绝缘。

这样就实现了输入端和输出端之间的电气隔离。

同时，为了使输出端的电位与地面电位之间保持相等，接地变压器的
中心点也接地，从而实现了输入端和输出端的相互隔离，并消除了地
电位差的影响。

具体来说，接地变压器的输入绕组连接到电网，输出绕组连接到
使用电器。

电网的电压为230V，使用电器的电压为110V。

接地变压器
所具有的绕比为2:1，即输入端电压为230V，输出端电压为115V。

同时，接地变压器的中心端和地面直接接触，这样就能够消除地电位差，并保证输出端电位与地面电位之间的电势差为0V。

接地变压器的主要功能是隔离电源和使用者的电路，从而消除地
线搭线和地电位差的干扰。

该设备一般用于计算机、通信设备、医疗
器械、精密电器等对电气隔离和地位稳定要求比较高的场合。

变压器的星型接线原理

变压器的星型接线原理变压器是一种通过电磁感应原理来实现将交变电压升降传递的电气设备。

变压器的接线方式主要有两种，分别是星型接线和三角形接线。

本篇文章将详细介绍变压器的星型接线原理。

星型接线也被称为Y型接线，它是一种将变压器的三个相绕组分别连接在一起的接线方式。

在星型接线中，每个相绕组的一个相端连接在一起，形成一个共点，而另一个相端则分别连接到电源和负载。

如下图所示，变压器的三个相绕组分别为A、B、C。

它们的一个相端（A1、B1、C1）连接在一起，形成一个共点N，作为中性点；而另一个相端（A2、B2、C2）则分别连接到电源和负载。

____________ ____________A1 A2 B1 B2\ \__________/ / \ \__________/ /\____________/ \____________/N C1在星型接线中，共点N作为变压器的中性点，常用于限制电流。

在许多情况下，中性点会连接到地，形成星-地接线方式。

星-地接线方式可以提供额外的保护，降低接地故障的风险，提高系统的可靠性。

星型接线的主要特点和优势如下：1. 低电压接线。

星型接线实际上是将变压器的高电压绕组和低电压绕组相连，从而实现变换电压。

在星型接线中，高电压绕组的相端与低电压绕组的一个相端连接在一起，共同使用这个相点。

由于低电压绕组的电流较大，其相端连接到负载，而高电压绕组的相端连接到电源。

2. 等值阻抗。

在星型接线中，变压器的三个相绕组对称连接在一起，使得三个相绕组之间的阻抗相等，实现了等值阻抗的条件。

这有助于在三相系统中保持相电流的平衡分配，减少绕组过热和影响系统运行的不平衡现象。

3. 中性点的引出。

星型接线使得变压器的中性点N直接引出，方便测量和连接。

在中性点引出的同时，也为接地提供了便捷的条件。

4. 可调整中性点电压。

星型接线中，中性点N连接在低电压绕组上，使得可以通过连接或断开中性点的方法实现对中性点电压的调整。

城市轨道交通中压供电系统接地方式分析

城市轨道交通中压供电系统接地方式分析摘要：我国城市轨道交通供电系统中较多使用集中式供电系统，其中压电网普遍使用全电缆网络，单相接地故障电流较大。

本文通过具体的技术分析，论述了城轨交通供电系统中压电网使用低电阻接地系统的必要性，分析了接地系统各项参数的选择要求。

举例说明了低电阻接地系统在深圳地铁5号线中压电网中的应用，对接地系统各项参数进行了计算校验，并提出了可行的建议。

关键词：城市轨道交通中压电网低电阻接地系统1引言我国城市轨道交通供电系统一般采用集中式、分散式和混合式三种供电方式，其中采用得较多的是集中式供电。

集中式供电系统的主变电所进线电压一般为110kV，经降压后变成35kV或10kV（即通称的城轨交通供电中压电网），供牵引变电所与降压变电所。

集中式供电，有利于城市轨道交通供电形成独立体系，便于管理和运营。

上海、广州、深圳、南京、香港地铁等即为集中式供电方案。

中压电网是轨道交通供电系统中主变电所(或电源开闭所)与牵引供电系统、动力照明供电系统间相互连接的重要环节。

通过中压电缆网络，纵向连接上级主变电所和下级牵引变电所、降压变电所，横向把全线的各个牵引变电所、降压变电所连接起来。

2中性点接地根据《交流电气装置的过电压保护和绝缘配合》（DL/T 620-2016）的定义，电阻接地系统（Resistancegroundedsystem）是指系统中至少有一根导线或一点(通常是变压器或发电机的中性线或中性点)经过电阻接地。

电阻接地通常分为高电阻接地和低电阻接地。

2.1 低电阻接地低电阻接地系统为获得快速选择性继电保护所需的足够电流，一般采用接地故障电流为100A～1000A。

对于一般系统，限制瞬态过电压的准则是(R0／X0)≥2，其中X0是系统等值零序感抗[2]。

设计低电阻接地系统，需选择一个合适的故障电流水平，进而根据计算出的系统零序电抗，确定一个合适的接地电阻值。

2.2 接地变压器原理对于10kV、35kV中压电网，往往是110kV或220kV高压电网经星形三角形接线降压变压器供电，中压电网不具有可以接地用的中性点。

z型接地变

接地变压器的作用是在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈，该变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。

按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。

而Z型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。

我国电力系统中，的6kV、10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地电阻的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形仍然保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果。

1），单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2），由于持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3），产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法.接地变压器（简称接地变）就在这样的情况下产生了。

Z型接地变压器的原理与应用

环球市场/电力工程-112-Z 型接地变压器的原理与应用柯岩包钢集团电气有限公司摘要：电力系统中，接地故障时有发生，采用接地变压器可以产生足够大的零序电压和零序电流，使继电保护装置可靠动作。

此文介绍了Z 型接地变压器的结构原理，其独有的特点和作用可有效、迅速的切除故障线路，恢复电网安全，提高供电可靠性。

关键词：接地变；中性点；接地故障；接地方式一、引言在我国电力系统中，一般配电站主变配电侧(6-35kV)多为三角形连接方式，没有中性点，当系统发生单相接地故障时，没有形成短路电流通路，故障电流主要为配电线路对地电容电流，当电容电流大于一定值(3-10kV 大于30A)时，接地电流产生间歇性电弧，将造成相间短路，弧光接地过电压，铁磁谐振过电压等严重后果。

为了抑制这种现象，在配电系统中接入接地变压器，人为的造出一个中性点，经消弧线圈或电阻接地，改变中性点对地阻抗，提供零序电流通路，可使接地保护可靠动作，有效的提高了供电可靠性和电网的安全性。

二、接地变压器的原理Z 型接地变压器在结构上与普通三相芯式变压器相同，但每相铁芯有上、下等匝数的两部分绕组，大多采用ZNyn11型接线方式，如图1所示。

图1 ZNyn11型接地变接线图及向量图接地变每相铁芯的两部分绕组分别接不同的相电压，当接地变线端加入三相正、负序电压时，接地变每一铁芯柱上产生的磁势是两相绕组磁势的向量和。

三个铁芯柱上的合成磁势相差120°，相互平衡。

三相磁通在三个铁芯柱上互相形成磁路，磁阻小、磁通大、感应电势大，呈现很大的励磁阻抗。

当接地变三相线端加入零序电压时，每相铁芯柱上两套绕组产生的磁势大小相等，方向相反，合成磁势为零，三相铁芯柱上没有零序磁通。

零序磁通只能通过外壳和周围介质形成闭合回路，磁阻大，零序磁通小，所以零序阻抗很小，一般小于10Ω。

在电网正常运行时接地变承受电网的对称正序电压，仅流过很小的励磁电流，处于空载运行状态，其中性点对地电位差为零(忽略中性点位移电压)。

谈首钢京唐公司ZN型接地变中性点经低电阻接地方式的应用

谈首钢京唐公司ZN型接地变中性点经低电阻接地方式的应用摘要：随着供电系统运行时间的增长，故障明显增多，尤其是单相接地故障，在故障发生时，系统要第一时间切除故障点，避免事故扩大化，保证供电系统的运行稳定。

本文主要通过接地变压器的原理、特点、不同接地方式，接线方式的介绍，学会根据实际情况，改变接线方式，满足公司对供电的高要求。

关键词：中性点接地；低电阻；接线方式首钢冷轧部三个 110KV站10KV系统配电低压侧采用三角形接线。

各站变压器数量多，馈线全部采用电缆馈线，线路长，供电区域广，且运行时间已经超过10年以上，使得配电网系统对地电容电流大幅增加。

在中性点不接地系统中系统电容电流大于10A时，如果接地电弧不能直接熄灭，单相接地电弧发生间歇性熄灭或重燃，产生弧光过电压；持续的弧光造成空气离解，会破坏故障点周围空气绝缘，易发现相间短路；持续的接地弧光产生铁磁谐振过电压，易烧坏电压互感器并引起避雷器损坏甚至爆炸，严重危害电网设备运行。

为防止上述事故的发生，给10KV系统提供足够的零序电流和零序电压，使接地点的高压柜保护动作，切除故障点，确保系统电气设备安全稳定运行，各110KV站 10KV供电系统都采取安装ZN型接地变接低电阻接地系统进行接地，对故障电流进行补偿，加速泄放线路中存在的残余电荷，促使接地电弧熄灭，保证供电系统的可靠运行。

冷轧每个110KV站建设时期不同，接地变压器的接入方式及是否带二次侧各不相同，由于公司对供电稳定性要求逐年增加，需要对有安全隐患旧有接线方式做适当改造。

ZN型接地变压器绕组的结构及运行特点1接地变的基本原理接地变压器最大的作用是提供一个中性点来连接接地电阻或消弧线圈。

对接地变的性能要求是：系统正常运行时，励磁阻抗很高，绕组中流过的励磁电流很小，空载损耗小。

但系统发生单相接地故障时，绕组中正序和负序阻抗大，零序阻抗小，能够有效传递零序电流，有利于零序保护动作。

ZN型接地变压器采用Z型绕组接线方式正好满足上述要求。

接地变压器的原理

接地变压器的原理
接地变压器是一种特殊类型的变压器，其主要作用是将电流回路的其中一端接地，从而保证电流回路的安全性。

接地变压器的原理是利用变压器的磁耦合作用，将一个电路的中性点与地之间进行隔离，从而达到保护人身安全和防止电气设备损坏的目的。

接地变压器的输入端和输出端都有绕组，当输入端有交流电流时，磁场会在输入绕组中产生。

这个磁场将通过铁心传递到输出绕组中，从而在输出端产生电势差。

由于输入绕组和输出绕组之间的绝缘隔离，输入端中性点和地之间也得到隔离。

因此，当一个电路的中性点通过接地变压器和地相连时，相当于在接地点形成了一个虚拟的中点，从而达到了隔离电路和保护人身安全的目的。

此外，接地变压器还可用于降低电气设备的干扰。

在一些特殊的场合，电气设备会产生电磁干扰，从而影响到周围的电器设备的正常工作。

通过使用接地变压器，可以将电气设备的干扰信号削弱到一定的程度，从而达到保护周围电器设备的目的。

总之，接地变压器是一种重要的电力设备，它的原理是利用变压器的磁耦合作用，将电路的中性点与地之间进行隔离，从而保证电流回路的安全性和电气设备的正常工作。

- 1 -。

接地变压器的原理及作用z型接法

接地变压器的原理及作用z型接法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!接地变压器的原理及作用Z型接法第一节：接地变压器的原理。

电力变压器绕组Y_yn和Y_zn联接法的比较_朱正芳

如果二次侧三相负荷平衡时，则三相电压对称，矢量图见图８，分别为ＵN ａ、ＵO ｂ、ＵP ｃ图中ｏ是线电压三角形的重心。当ａ相负荷超过额定值时，产生零序电流Ｉｏ。它滞后于ＵQ ａ约９０°，建立与它相同的磁通 Φｏ，并在各相中感应出滞后于磁通９０°的零序电势Ｅｏ。现仅作定性分析，可以忽略零序漏磁阻抗压降，则ＥR ｏ＝ＵS ｏ，把此电压与各相电压相叠加，即得二次侧各相的电压ＵT ａ′、ＵU ｂ′、ＵV ｃ′，其中ＵW ａ′ ＝ＵX ａ＋ＵY ｏ，ＵZ ｂ′＝Ｕ[ ｂ＋Ｕ\ ｏ，Ｕ] ｃ′＝Ｕ^ ｃ＋Ｕ_ ｏ。由图可见，α 相电压Ｕ‘ ａ′比对称运行时降低了，ｂ、ｃ两相电压升高了，导致三相电压不对称。此时，二次侧的线电压三角形ａｂｃ仍保持不变，但相电压星形的中点却从原来的ｏ点移到了ｏ′点，这种现象称为中点移动。中点漂移给输电系统带来很大的危害，主要如下：
电力变压器绕组Ｙ，ｙｎ和Ｙ，ｚｎ联接法的比较
常州工程职业技术学院（２１３００４）朱正芳
编者按：早在标准《ＧＢ１０９４．４－８５电力变压器第四部分分接和联接方法》（采照采用ＩＥＣ７６－４：１９７６）中就已将Ｙｚ作为常用的联结方法示例，在《ＧＢ／Ｔ１３４９９－２００２电力变压器应用导则》中更有Ｙｚｎ联结法变压器的各种技术性能介绍。由于它良好的耐雷性能，编者早在１９８１年于法国亲见郊区及农村广为应用，只是在我国未受到关注，现经本文作者提出，值得作进一步比较应用研究。又，Ｄｙｎ比Ｙｙｎ更适合配电变压器。
３．１Ｙ，ｙｎ变压器的不对称运行分析为简化分析，设变压器二次侧ａ相的负荷大
于ｃ，ｂ两相，且ｃ，ｂ两相的负荷相等。用“ 对称分

变压器曲折形接法

变压器曲折形接法
变压器曲折形接法是指在串联电路中将变压器的高压侧与低压侧分别反复接在电路中，从而达到提高电压或者降低电压的目的。

这种接法在实际电路中非常常见，特别是在高功率的变压器连接中经常采用此种方法。

变压器曲折形接法的基本原理是通过不断的变化电路中各个元件的电压、电流等参数，从而实现电路的变压变流。

在实际应用中，曲折形接法能够达到比较理想的变压变流效果，同时能够提高变压器的输入输出效率，减小电路中损耗的程度。

具体来说，曲折形接法是通过将多个变压器串联起来，使它们的高压侧和低压侧依次连接在电路中，在电路的运行过程中不断交替进行高压侧和低压侧的连接。

这种交替连接的方法可以有效地提高电路中的电压和电流变化程度，从而达到良好的变压变流效果。

在实际应用中，曲折形接法主要用于高功率的变压器连接。

这种连接方式可以有效地提高变压器的输入输出效率，同时还可以减小电路中的损耗。

此外，在某些特殊的应用场合，曲折形接法还可以用于传输高电压和高电流的信号，从而提高传输的稳定性和质量。

需要注意的是，曲折形接法具有一定的风险，在实际应用中需要进行严格的安全措施和技术规范控制。

例如，需要采用合适的电器材料和连接方式，以及定期进行安全维修和检测。

此外，需要明确变压器的额定值和限制条件，以避免电路的
过载和损坏。

总之，变压器曲折形接法是一种有效的电路连接方式，能够提高电路的变压变流效果，并在高功率电路中具有广泛的应用价值。

但在实际应用中需要严格控制安全风险，依据正确的技术规范进行操作和维护。

接地变压器Z型接线

对于三角形接线的配电系统，要造成系统的中性点，必须接入接地变压器。

接地变压器有二种：Z型接地变压器（ZN、ZN，yn）和星形/三角形接线变压器（YN，d）。

现在，多用Z型接地变压器，其中性点可接入消弧线圈。

Z型接地变压器，在结构上与普通三相芯式电力变压器相同，只是每相铁芯上的绕组分为上、下相等匝数的两部分，接成曲折形连接。

接线方式不同，又分为ZN，yn1和ZN，yn11两种形式。

Z型接地变压器同一柱上两半部分绕组中的零序电流方向是相反的，因此零序电抗很小，对零序电流不产生扼流效应。

当Z型接地变压器中性点接入消弧线圈时，可使消弧线圈补偿电流自由地流过，因此Z型变压器广为采用作接地变压器。

Z型接地变压器，还可装有低压绕组，接成星形中性点接地（yn）等方式，作为所用变压器使用。

Z型接地变压器有油浸式和干式绝缘两种，其中树脂浇注式是干式绝缘的一种。

适用范围适用于容量为220千伏安与以下，电压为35千伏与以下的油浸式Z型接地变压器。

接地变压器原理图：对于35KV、66KV配电网，变压器绕组通常采用Y接法，有中性点引出，就不需要使用接地变压器。

对于6KV、10KV配电网，变压器绕组通常采用△接法，无中性点引出，这就需要用接地变压器引出中性点。

接地变压器的作用就是在系统为△型接线或Y型接线中性点未引出时，用于引出中性点以连接消弧线圈。

接地变压器采用Z型接线（或者称曲折型接线），即每一相线圈分别绕在两个磁柱上，两相绕组产生的零序磁通相互抵消，因而Z型接地变压器的零序阻抗很小（一般小于10Ω），空载损耗低，变压器容量可以利用90%以上。

而普通变压器零序阻抗要大很多，消弧线圈容量一般不应超过变压器容量的20%，由此可见，Z型接线的变压器作为接地变压器是一种比较好的选择。

一般系统不平衡电压较大时，Z型变压器的三相绕组做成平衡式，就可以满足测量需要。

当系统不平衡电压较小时（例如全电缆网络），Z型变压器的中性点要做出30V～70V的不平衡电压以满足测量需要。

曲折变压器原理

曲折变压器原理曲折变压器是一种特殊的电力变压器，也称为扭折变压器。

与普通变压器相比，曲折变压器具有更复杂的结构和工作原理。

它主要是通过扭曲磁通路径来实现电压的变换。

曲折变压器主要由两个以上的磁芯构成，每个磁芯都呈曲折形状。

磁芯通过弯曲和折叠的方式相连，形成一个复杂的扭曲路径。

每个磁芯之间都通过绕组相连，绕组通常由一组线圈组成，其中一组是输入线圈，另一组是输出线圈。

当输入线圈通电时，产生的磁场会通过磁芯传导到输出线圈。

由于磁芯的曲折路径，磁场在传输过程中会经历多次变向和扭曲。

这种扭曲使得磁场的传输路径比直线线性变压器更长，因此可实现更高的变压比。

以一个简单的曲折变压器为例，当输入线圈通电时，产生的磁场首先通过一段直线的磁芯，然后进入曲折部分。

磁场在曲折部分传输时，会因为磁导率的变化而发生弯曲。

这种弯曲使磁场的径向分量发生变化，从而导致输出线圈中产生电压。

输出线圈的绕组结构和磁芯的曲折形状也会影响磁场的传输和电压的变换。

曲折变压器的变压比取决于磁芯的结构和绕组的相对位置。

通过改变磁芯的形状和绕组的位置，可以实现不同的变压比。

同时，曲折变压器还可以实现多个绕组的耦合，从而实现多路电压的变换。

曲折变压器具有一些独特的性能和应用优势。

首先，由于其复杂的磁场传输路径，可以减小磁漏和涡流损耗，提高变压器的效率。

其次，曲折变压器可以实现非常高的变压比，适用于特殊的工业和电力应用。

此外，曲折变压器还可以实现绕组的自补偿，减小绕组间的磁损耗，在高频应用中具有明显的优势。

然而，曲折变压器也存在一些不足之处。

首先，由于其较为复杂的结构和制造过程，造价相对较高。

其次，由于磁芯曲折的设计和铁芯的加工难度较大，制造周期较长。

此外，由于磁芯的曲折形状，曲折变压器的尺寸较大，不能满足一些特殊应用环境的需求。

总的来说，曲折变压器是一种特殊的电力变压器，通过扭曲磁通路径实现电压的变换。

它具有复杂的结构和工作原理，适用于特殊的工业和电力应用。

Znyn-曲折接线接地变压器的原理

Znyn 曲折接线接地变压器的原理变压器的接线方式除了Y/ Y、Y/Δ,Δ/Δ等几种外,还有些比较特殊的接线方式,例如曲折接线,通常用Z 来表示,有人将它称为“千鸟接法”,但多数都称为曲折接线法。

曲折接线的变压器既具有三角型接线变压器可以承担单相负荷的特点,同时也有星形接线变压器具有的中性点的特点。

但同普通的Y/ Y形接地变压器比较,它具有普通接地变压器所不具有的优点,曲折接线变压器的零序阻抗小,更适合做接地变压器使用,能够更好的配合消弧线圈使用。

由于曲折接线变压器有同普通变压器的不一样性,因此,本文主要就其原理、特性以及在试验中注意的问题进行分析。

1曲折接线变压器的原理及结构特点1. 1 原理曲折接线变压器通常有Znyn11（图1）或Znyn1 （图3）2 种接法。

这里以Znyn11 接线来加以叙述。

曲折接线变压器由所用变负载和消弧线圈负载组成。

高压绕组的每相线圈分成匝数相等的2 部分,分别依次套装于三相铁心的上、下2 铁心柱上,如图1 所示。

上半部分线圈是带调压分接的主绕组;下半部分是具有移相作用的移相绕组,移相绕组与调压绕组在每相上具有60°的相位关系,如图2 所示。

其有关原理如下:在图1中,AA′,BB′,CC′为高压带调压主绕组; A′O ,B′O ,C′O 为高压移相绕组; ao ,bo ,co 为低压绕组,如图2 所示。

依据余弦定理得：UAO 2= U2 AA 2′+ U2A′O 2 + UAA′×UA′OUBO 2= U2 BB 2′+ U2B′O 2+ UBB′×UB′O ,UCO 2 = U2CC 2′+ U2C′O 2+ UCC′×UC′O ,式中: UAO ——A 相相电压;UOB ——B 相相电压;UCO ——C 相相电压;UAA’——A 相主绕组电压;UBB’——B 相主绕组电压;UCC’——C 相主绕组电压;UA′O ——A 相移相绕组电压;UB′O ——B 相移相绕组电压;UC′O ——C 相移相绕组电压。

接地变压器的原理

接地变压器的原理、特点和容量选择4.1接地变压器的接线原理当主变压器配电电压侧为三角形接线或为星型接线而中性点不能引出时，必须用一个Z型接线的接地变压器人为地制造一个中性点，中性点接地电阻接入接地变地中性点，如附图所示：Z型接地变压器地特点如下：将三相铁心的每个芯柱上的绕组平均分为两段，两段绕组极性相反，三相绕组按Z形连接法接成星型接线。

Z型接地变压器的电磁特性是：对正序、负序电流呈现高阻抗（相当于激磁阻抗），绕组中只流过很小的激磁电流；由于每个铁心柱上两段绕组绕向相反，同芯柱上两绕组流过相等的零序电流时，两绕组产生的磁通互相抵消，所以对零序电流呈现低阻抗（相当于漏抗），零序电流在绕组上的压降很小。

4.2接地变压器的容量选择计算过程●已知条件：系统额定电压：U＝35kV系统额定相电压：U＝20.2kV电阻器短时允许通流：I＝600A标称电阻值：R＝33.7Ω短时通流时间：10秒●接地变的10秒短时运行容量S＝3UI/3＝3*20.2*600/3＝12120kVA●将10秒短时运行容量折算为连续运行时的额定容量S＝S/10.5＝12120/10.5＝1154kVA取1200kVA●容量选择此种方法是根据变压器的允许过载倍数进行选择的，已考虑了变压器的可靠系数，这里无需再重复考虑可靠系数，所以选择额定容量为1200KVA的接地变压器是完全可以接地安全可靠运行的。

因此，接地变型号：DKSC-1200KVA/35KV五、零序CT的配置及零序保护整定的原则5.1概述采用定时限零序过电流保护或单相接地方向保护，零序保护方式可以准确判断出故障线路，实现有选择性的断开故障线路。

5.2零序电流互感器的配置采用专用的零序电流互感器；5.3单相接地故障零序保护的配置每条馈线首端配置限时零序电流保护；主变低压侧进线间隔装设反映单相接地故障的零序保护，作为母线单相接地故障的主保护和馈线单相接地的后备保护；5.4零序电流保护的一次动作电流I=K*II――保护装置的依次动作电流；K――可靠系数；I――被保护线路本身单相接地电容电流。

接地变压器原理

接地变压器原理
嘿，你问接地变压器原理啊？这事儿咱得好好唠唠。

接地变压器呢，就像是电路里的一个小卫士。

它的主要任务就是让电路更安全，防止出问题。

这接地变压器是咋工作的呢？首先啊，咱得知道为啥要有它。

在一些电力系统里啊，如果发生了故障，电流可能会变得很大，这可就危险啦。

接地变压器就是来帮忙解决这个问题的。

它有个特别的本事，就是能给电流提供一个“安全通道”。

当有不正常的电流出现的时候，接地变压器就会把这些电流引到大地里去。

就像把洪水引到河道里一样，让电流有个去处，不会乱跑乱闯。

接地变压器里面有一些线圈啥的，这些线圈就像是小向导。

它们能把电流引导到正确的方向。

比如说，当有故障电流出现的时候，线圈就会把电流引到大地里，让大地来吸收这些电流。

而且啊，接地变压器还能起到平衡电压的作用。

在电力
系统里，电压有时候会不稳定。

接地变压器就像个小天平，能让电压保持在一个比较稳定的状态。

这样电器设备就不会因为电压过高或者过低而损坏啦。

我记得有一次，我去一个工厂参观。

那里的电工师傅给我介绍了接地变压器。

他说有一次工厂里发生了一点小故障，多亏了接地变压器，把危险的电流及时引到了大地里，才没有造成更大的损失。

我就想啊，这接地变压器还真挺重要的呢。

总之呢，接地变压器的原理就是通过提供“安全通道”、引导电流和平衡电压，来保护电力系统的安全。

要是你也对电力系统感兴趣，就多了解了解接地变压器吧。

肯定能让你对电的世界有更深的认识。
