分集水器选型计算

分集水器的选型计算1、管径的计算左侧空调机组立管的冷负荷Q L=269.26kWG L=860×Q L1000∆t =860×269.261000×5=46.31m3/h（7-4）其管道直径为D=√4GπV =√4×46.31/3600π×2=0.09m，取标准管径DN150（7-5）中部风机盘管立管的冷负荷Q L=283.66kWG L=860×Q L1000∆t=860×283.661000×5=48.79m3/h其管道直径为D=√4GπV=√4×48.79/3600π×2=0.09m，取标准管径DN150由水力计算知，总干管的管径为DN2002、分水器长度的计算工程实践中常取比最大管径大2-3号管径，故取D=300mm又经计算，d1=200mm，d2=150mm，d3=150mm，d4=125mm，d5=80mm，d0=80mm；其中d1是进水管径，d2、d3是出水管径，d4是备用管径，d5是旁通管径，d0是排水管径。

图7-1 分水器配管图分水器长度：L1=40+120+75=235mmL2=75+120+75=270mmL3=75+120+62.5=257.5mmL4=62.5+60=122.5mmL5=40+60=100mmL=L1+L2+L3+L4+L5=985mm7.4.2 集水器的设计集水器筒体直径与分水器相同，取D300图7-2 集水器配管图d1=200mm，d2=150mm，d3=150mm，d4=125mm，d5=80mm，d0=80mm，dp=25mm；其中dp是膨胀管径，d1是出水管径，d2、d3是回水管径，d4是备用管径，d5是旁通管径，d0是排水管径。

集水器长度为L=L0+L1+L2+L3+L4+L5=60+25+120+150+120+150+120+125+120+80+60=1130mm。

地暖分集水器详解及安装要点

地暖分、集水器是地热采暖中，用于连接各路加热管供、回水的分、集水装置，按进回水分为分水器，集水器，所以称为分集水器或供热系统，俗称分水器。

其功能：增压、减压、稳压、分流四项基本功能。

概念：分为分水器和集水器两部分。

分水器是在水系统中，用于连接各路加热管供排气阀的配水装置。

集水器是在水系统中，用于连接各路加热管回水管的汇水装置。

集分水器三种类型从功能和过滤器上来分：集分水器分为三种类型：基本型、标准型和功能型。

基本型：由分水干管和集水干管组成。

在分集水干管的每个分支口上装有球阀。

同时分集水干管上分别装有手动水系统。

基本型分水器不具备流量调节功能。

标准型：标准型分集水器结构上与基本型相同，只是将各干管上的球阀由流量调节阀取代。

将干管上的手动排气阀由自动排气阀取代。

标准型分集水器可对每个环路的流量做精密调节，甚至豪华标准型分集水器的流量调节可实现人工智能调节。

功能型：功能型分集水器除具备标准型分集水器的所有功能外，同时还有温度、压力显示功能、流量自动调节功能、自动混水换热功能、热量计量功能、地热管分区温度自动控制功能、无线及远程遥控功能，为了防止锈蚀，集分水器一般镀镍、耐高温塑料等。

不管什么类型集分水器（含连接件等）的内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷，表面色泽应均匀，镀层牢固，不得有脱镀的缺陷。

工作原理及安装要求地暖分集水器是整个室内阀门的控制中枢，它有着分流分压的功能，当热媒流入室内后，经多功能地暖后进入分水器主杠，这一环节中过滤器滤掉热媒中的杂质以防止杂质进入地下室内阻塞水管。

主杠是水平安装，这样利用同一高度，压力相同的的原理，使热媒被平均分配到支管路，经热交换系统后，各支管路流回到集水回主杠，再由回水口流入的住宅中。

另外在分集水器中加有混水装置，也就是说经热交换后，热媒（水）温度还很高，经混水系统后，又流入分水器主杠继续循环，这样在制暖的同时还可节省能源。

地暖分集水器安装要求：（1）分集水器安装在墙壁和专用箱内，管网一般安装在结构间；（2）集水器下面厨房距离地板30cm以上，水平安装；（3）供水阀门安装在分水器前面，回水阀安装在集水器后面；（4）过滤器安装在分水器的前面；（5）分集水器的连接顺序：连在供水干管—锁闭阀—过滤器—球阀—三通（温度、压力表接口）—分水器（上杠）—管道—集水器(下杠)—球阀—连在回水干管。

地暖分集水器标准

地暖分集水器标准分集水器在地暖系统中，连接供回水干管和各分支管道,由分水器主体与集水器主体及其所属阀门组成的并能调节各分支管道流量的专用装置。

其中，分水器主体是分集水器与供水干管相连接,起到由主管向各个支路供水分流作用的部分；集水器主体是分集水器与回水干管相连接，起到由各个支路向主管回水汇流作用的部分。

一、一般规定1.材料（1）分集水器主体材料可采用铜或不锈钢材料；（2）铜质分集水器组件的机加工用材和热用材应符合GB/T5231或YS/T583的要求；（3）不锈钢分集水器的材料应符合GB/T1220的要求；（4）分集水器密封圈的材料应符合GB/T14832的要求。

2.表面处理（1）分集水器材料表面镀铬时应符合GB/T11379的要求；（2）分集水器材料表面电镀处理时应符合GB/T10125的要求；（3）分集水器表面保护等级应符合GB/T64612002中不低于8级的规定。

3.连接分集水器的连接螺纹应符合GB/T7307或GB/T73061的规定。

4.固定支架分集水器的固定支架应为镀锌钢材质,应符合GB/T13912的要求，与分集水器主体接部分应有减霞绝热垫片。

二、技术要求1.外观（1）分集水器主体表面应有生产厂商商标或识别标志，标志应清晰耐久；（2）分集水器内外表面应光洁,无裂纹、砂眼、锈蚀、冷隔、渣、坑及其他影响性能的缺,螺纹不应断扣或有硫碰损伤；（3）分集水器表面层应色泽均匀，镀层牢固,不应有脱镀现象；（4）分集水器主体直径为DN25时，支路数量不官大于6路分集水器主体直径为DN321，支路数量不宜大于9路；（5）分集水器连接的卡套式接头做法可参见附录；（6）分集水器主体上应配有排气阀。

2.气密性在(20±2)kPa压力下，分集水器主体不应渗漏。

3.压力强度在1.5倍额定压力的水压下,分集水器主体不应泄漏。

4.水力平衡性能分集水器各个支路阀门全开时的流量应满足：（最大值-最小值）/（最大值+最小值）＜10%；5.流量调节性能分集水器任一支路的分水器调节阀在开度为50%时，流量不应大于调节阀全开时流量的70%；6.抗弯性能分集水器的主体和支路管路应能够承受表1的力矩，不应断裂损坏。

地暖分集水器的类型和安装步骤

地暖分集水器的类型和安装步骤一、地暖分集水器的类型1.中央集中供暖式分集水器：中央集中供暖式地暖分集水器是一种较常见的类型，它一般安装在锅炉室或其他供暖设备旁边，通过主供水管将热水引入到分集水器中，再通过分集水器分配到各个供暖面板或地暖管道。

中央集中供暖式分集水器一般具有多个分水口，可以将热水供给多个供暖面板或地暖管道，从而实现整个地暖系统的供暖效果。

2.分户式分集水器：分户式分集水器是一种较为简单的地暖分集水器，它一般安装在地暖管道的起始处，将热水直接分配到各个供暖面板或地暖管道中。

分户式分集水器一般只有一个分水口，适用于小面积的地暖系统，安装相对简单，操作方便。

二、地暖分集水器的安装步骤1.确定安装位置：根据地暖系统的实际布置情况，确定分集水器的安装位置。

一般建议分集水器安装在地暖管道的起始处，方便将热水分配到各个供暖面板或地暖管道中。

2.安装固定支架：将分集水器的固定支架按照安装位置固定在地暖管道上，确保支架稳固可靠。

3.连接供水管道：将主供水管道与分集水器的进水口连接，使用管道连接器进行固定，并确保连接紧密可靠，无漏水。

4.连接供暖面板或地暖管道：根据地暖系统的布置情况，将各个供暖面板或地暖管道的出水口连接到分集水器的出水口，使用管道连接器进行固定，并确保连接紧密可靠。

5.安装调节阀：根据地暖系统的需要，可以在分集水器的进水口和各个出水口上安装调节阀，用于调节热水的流量和温度，以达到合适的供暖效果。

6.安装温度计：根据需要，可以在分集水器上安装温度计，用于监测地暖系统的供水温度，以保持合适的供暖效果。

7.绑扎管线：将分集水器与供暖面板或地暖管道之间的管线进行绑扎整理，确保管线整齐、牢固，避免管线松动、悬空或压扁。

8.测试运行：安装完成后，使用水泵将热水引入到分集水器，打开供暖面板或地暖管道的阀门，测试地暖系统的运行情况，确保供暖效果正常。

总结：地暖分集水器的类型有中央集中供暖式和分户式，安装步骤主要包括确定安装位置、安装固定支架、连接供水管道、连接供暖面板或地暖管道、安装调节阀、安装温度计、绑扎管线和测试运行。

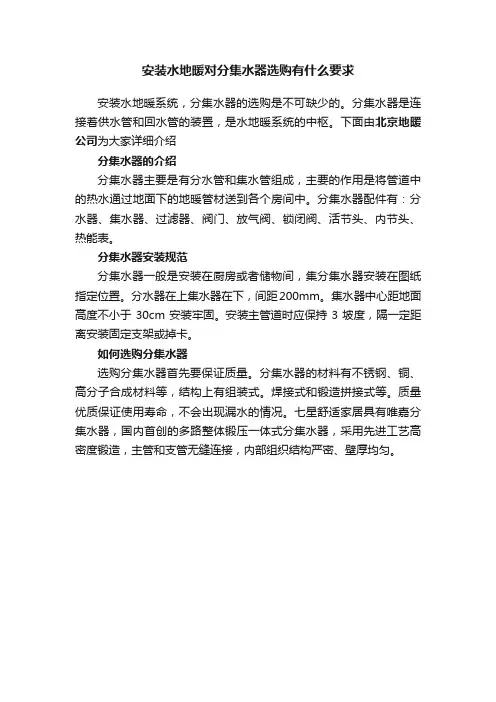

安装水地暖对分集水器选购有什么要求

安装水地暖对分集水器选购有什么要求
安装水地暖系统，分集水器的选购是不可缺少的。

分集水器是连接着供水管和回水管的装置，是水地暖系统的中枢。

下面由北京地暖公司为大家详细介绍
分集水器的介绍
分集水器主要是有分水管和集水管组成，主要的作用是将管道中的热水通过地面下的地暖管材送到各个房间中。

分集水器配件有：分水器、集水器、过滤器、阀门、放气阀、锁闭阀、活节头、内节头、热能表。

分集水器安装规范
分集水器一般是安装在厨房或者储物间，集分集水器安装在图纸指定位置。

分水器在上集水器在下，间距200mm。

集水器中心距地面高度不小于30cm安装牢固。

安装主管道时应保持3坡度，隔一定距离安装固定支架或掉卡。

如何选购分集水器
选购分集水器首先要保证质量。

分集水器的材料有不锈钢、铜、高分子合成材料等，结构上有组装式。

焊接式和锻造拼接式等。

质量优质保证使用寿命，不会出现漏水的情况。

七星舒适家居具有唯嘉分集水器，国内首创的多路整体锻压一体式分集水器，采用先进工艺高密度锻造，主管和支管无缝连接，内部组织结构严密、壁厚均匀。

地暖分集水器的类型和安装步骤

地暖分集水器的类型和安装步骤一、地暖分集水器的类型1.普通分集水器：普通分集水器是地暖系统中最常见的一种类型，它由一根进水管和多个出水管组成，进水管将暖气流入分集水器，然后通过出水管分发到各个供暖管路。

2.可调节分集水器：可调节分集水器相比普通分集水器更加灵活。

它可以通过旋转或螺丝调节器来控制每个供暖管路的流量，从而实现不同区域的温度调节。

3.智能分集水器：智能分集水器是最新型的分集水器，它可以通过连接到手机或智能设备上的控制器来实现远程控制和调节。

用户可以通过手机APP或其他控制设备来实现对不同供暖区域的温度调节和定时开关。

二、地暖分集水器的安装步骤1.确定分集水器的安装位置：首先需要确定地暖分集水器的安装位置。

一般来说，分集水器应该安装在暖气管路的最低点，以便排出空气和杂质。

2.连接进水管和出水管：将进水管连接到主管道上，出水管连接到供暖管路上。

在连接的过程中，需要使用密封胶或管道密封胶带来确保连接处的严密性。

3.安装可调节阀门：如果选择了可调节分集水器，需要在每个出水管上安装可调节阀门。

可调节阀门的安装位置应该位于管道末端，以便对供暖管路进行控制。

4.连接分集水器和循环泵：将分集水器与循环泵进行连接。

循环泵通常安装在暖气的供水回水管上，可以通过提供足够的水压来保证热水的流动。

5.连接分集水器和热水源：将分集水器与热水源进行连接，可以选择连接到热水锅炉、热水器或其他热源上。

连接的方式可以根据具体情况选择，一般使用管道连接或者软管连接。

6.检查和试运行：在安装完成后，需要进行检查和试运行。

首先检查所有连接处是否紧固，没有松动和渗漏。

然后开启循环泵和热水源，检查水流是否通畅，无异常噪音和渗漏。

以上就是地暖分集水器的类型和安装步骤的介绍。

根据自己的需求和实际情况，选择合适的地暖分集水器，并按照正确的安装步骤进行安装，可以确保地暖系统的正常运行和长期使用。

分集水器选型

分集水器的确定
1、管径的计算
=269.26kW
左侧空调机组立管的冷负荷Q
L
（7-4）其管道直径为
（7-5）
=283.66kW
中部风机盘管立管的冷负荷Q
L
其管道直径为
由水力计算知，总干管的管径为DN200
2、分水器长度的计算
工程实践中常取比最大管径大2-3号管径，故取D=300mm
又经计算，d1=200mm，d2=150mm，d3=150mm，d4=125mm，d5=80mm，d0=80mm；其中d1是进水管径，d2、d3是出水管径，d4是备用管径，d5是旁通管径，d0是排水管径。

图7-1 分水器配管图分水器长度：
L1=40+120+75=235mm
L2=75+120+75=270mm
L3=75+120+62.5=257.5mm
L4=62.5+60=122.5mm
L5=40+60=100mm
L=L1+L2+L3+L4+L5=985mm
7.4.2 集水器的设计
集水器筒体直径与分水器相同，取D300
图7-2 集水器配管图
d1=200mm，d2=150mm，d3=150mm，d4=125mm，d5=80mm，d0=80mm，dp=25mm；其中dp是膨胀管径，d1是出水管径，d2、d3是回水管径，d4是备用管径，d5是旁通管径，d0是排水管径。

集水器长度为
L=L0+L1+L2+L3+L4+L5=60+25+120+150+120+150+120+125+120+80+60=1130mm。

分集水器-温控器选择

水地暖系统分集水器、温控器的选择水地暖的构成有：锅炉，分集水器，地面盘管，地面辅材，温控器，及部分弯头等配件。

地暖的特点地面辐射采暖具有舒适健康、节能环保，散热均匀稳定等优点。

在国外该技术不仅大量用于民用住宅和各类医疗机构、游泳馆、健身房、商场、写字楼等公共建筑，还大量用于厂房、飞机库、花坛、足球场及蔬菜大棚等建筑系统保温，甚至用于室外道路、屋顶、楼梯、机场跑道融雪和各类工业管线的保温。

目前欧美发达国家超过50% 的新建建筑中都采用了地板辐射采暖系统水地暖不仅冬季可以采暖，又可以提供生活热水，环保安全。

水地暖，实行分区智能控制，才能更节能，更节省费用，让生活更舒适。

因此温度控制部分就起到了相当重要的作用。

温控采暖系统是由分集水器、热电驱动器、智能房间温控器等主要部件组成。

一、分集水器分集水器由分水主管和集水主管组成，分水主管连接于管网系统的供水管，它的主要作用是将来自于管网系统的热水通过埋在地板下的地暖管分配到室内需地板采暖的各房间。

热水在地暖管中流动时，将热量传递到地板，再通过地板向室内辐射传热。

地暖管的另一端与分集水器的集水主管相连，在室内散热后温度降低的回水通过集水主管回到管网系统，完成一个循环。

带流量计的分集水器简单控制功能的分集水器因受水力特征的影响，地暖铺设的管材长度需要限制在一定范围内。

因此一个环路所能覆盖的面积是有限的。

为此，一个区域的供暖的实现，要通过多个环路来实现，而为这多个环路分配热媒和汇集热媒的装置就是分集水器，所以人们通常把又把分集水器称为地暖系统中的“水利枢纽” 。

从功能和结构上来看，分集水器分为三种类型：基本型，标准型和功能型。

基本型：由分水干管和集水干管组成。

在分集水干管的每个分支口上装有球阀，同时分集水干管上分别装有手动排气阀。

基本型分水器不具备流量调节功能。

标准型：标准型分集水器结构上与基本型相同，只是将各干管上的球阀由流量调节阀取代。

将两干管上的手动排气阀由自动排气阀取代。

地暖分集水器标准

地暖分集水器标准随着人们对生活品质的要求提高，地暖作为一种舒适、节能、环保的采暖方式逐渐受到广大消费者的青睐。

在地暖系统中，分集水器作为一个重要的组成部分，起到了平衡供水流量、保证供暖效果的关键作用。

本文将探讨地暖分集水器的标准，并对其进行适当的增加字数限制，以满足读者的需求。

一、分集水器的定义与分类地暖分集水器是地暖系统中的一个重要组件，用于将主要供水管道的水流分配到各个供暖管路上。

根据其形式和功能的不同，地暖分集水器可以分为集水管式分集水器和板式分集水器两种。

集水管式分集水器主要由一个集水管和若干个供暖管路组成。

集水管通过一个集水口汇集主要供水管道的水流，并通过分支管道将水流分配到不同的供暖管路上。

而板式分集水器则是通过一块分隔板将供暖管路分为若干个独立的区域，每个区域都有一个进水口和一个回水口，实现对水流的分配和回流。

二、地暖分集水器的材质与尺寸要求地暖分集水器的材质一般选择高强度、耐腐蚀的铜材或塑料材质。

铜材质的分集水器具有良好的导热性能和耐用性，但价格较高。

相比之下，塑料材质的分集水器价格更为经济实惠，但需要注意选择质量可靠的材料以保证使用安全。

分集水器的尺寸应根据供暖面积、房间布局以及主要供水管道的直径等因素进行科学合理的设计。

一般来说，供水管道直径较小的地暖系统可以选择较小的分集水器，而供水管道直径较大的地暖系统则需要选择较大的分集水器，以满足供暖系统的供水需要。

三、地暖分集水器的排水要求地暖分集水器在使用过程中需要定期进行排水，以清除管道内的杂质和空气，以保证供暖效果和使用寿命。

具体排水的方法可以根据地暖系统的设计和实际情况进行决定，一般包括手动排水和自动排水两种方式。

手动排水是通过操作分集水器上的排气阀实现的，用户需要定期打开排气阀，将空气和杂质排出系统，以保持水流的顺畅。

自动排水则通过在分集水器中设置水封装置实现，当管道中有空气或杂质时，水封装置会自动打开，将空气和杂质排除系统。

分集水器国标

分集水器国标
分集水器是一种用于分配和收集液体的设备，通常用于建筑物排水系统中。

以下是关于分集水器的国家标准：
1. GB/T 19424-2004 建筑给水排水用分集水器
该标准规定了建筑给水排水用分集水器的术语和定义、材料、结构、性能、试验方法、检验规则和标志、包装、运输和储存等方面的要求。

2. CJ/T 175-2002 建筑防水工程分水器
该标准适用于建筑防水工程中使用的分水器，规定了分水器的材料、类型、结构、技术要求、试验方法、检验规则和标志、包装、运输和储存等方面的要求。

3. JC/T 936-2004 给水排水用塑料分集水器
该标准规定了给水排水用塑料分集水器的术语和定义、材料、结构、性能、试验方法、检验规则和标志、包装、运输和储存等方面的要求。

分集水器尺寸表

分汽缸、分水器、集水器尺寸的确定
1、直径D
（1）按断面流速v确定D:分汽缸按断面流速8-10m/s计算；分水器、集水器按断面流速0.1m/s计算。

（2）按经验估算确定D: D=1.5-3d max式中D—分汽缸、分水器、集水器直径，mm;
d max—分汽缸、分水器、集水器支管中的最大直径，mm。

2、配管间距L1\L2\L3……
常用阀门
蝶阀
阀门型号的编制方法
(1)阀门型号各单元表示的意义
(2)第一单元——阀门类型表示法 (3) 第二单元——传动方式表示法
（4）第三单元——连接形式表示法
(5)第四单元——结构形式表示法
（6）第五单元——阀座密封面或衬里材料表示法
（7）第六单元——公称压力表示法用数字表示压力值（8）第七单元——阀体材料表示法
1111。

工程用地暖分集水器的选型与应用

工程用地暖分集水器的选型与应用作者：周永森刘文静高立东来源：《中小企业管理与科技·上旬刊》2011年第05期摘要：对于地暖，人们更多的会关注地暖管材、锅炉等设备，而地暖分集水器作为地暖系统中非常重要的核心设备，往往不为人重视，本文主要介绍下地暖分集水器的重要性及其类型特征。

关键词：地暖分集水器0引言分集水器在独立供暖系统中起着非常重要的作用。

如果将锅炉比作汽车的发动机，那么分集水器就是汽车的变速箱；如果将地暖管材比作人的血管网络，那么分集水器就是中枢神经系统。

用户往往都关心要用一台“好炉子”，要使用“好管子”，却对分集水器很不重视，锅炉仅仅是一个“热源”而已，即使一台“煤炉子”，只要很好的匹配，也能很好的发挥作用，何况目前国内市场上家用锅炉几乎都是世界级的品牌，品质都非常优良，运行很可靠；管材的产品也很成熟，国内绝大多数的管材产品都能很好的满足独立供暖的地暖系统使用，无需过多的担心。

而真正对系统运行起着非常重要作用的分集水器却被忽视。

1 分集水器在地暖系统中的作用及重要性地暖需要根据建筑不同的功能及各房间的需要而分配出许多环路，分集水器起着分配环路的功能。

分集水器的专业名称为分集水器，即是分集水器将进水主管过来的水分配到若干个支管循环；集水器将各支管循环回来的水再集中到回水主管。

近年来，随着壁挂炉为热源的独立供暖系统的推广，地暖已经成为南方地区高端用户的一种时尚选择。

但是，由于用户对地暖系统的认知不够，以及我们地暖行业的从业人员的专业知识欠缺，使得分集水器这个非常重要的关键设备反而被忽视了。

而要打造专业、智能、节能和高档的地暖系统，分集水器的质量和功能是非常重要的。

分集水器是地暖系统的基础，几乎地暖系统中所有的设备、装置功能的实现和延展都依赖于分集水器。

如锅炉的热功率输出要通过分集水器的合理分配，一个低档次的简易型分集水器很可能会造成系统的循环不畅，而使得锅炉反映出燃烧不足或其他故障；在满足分室控温的情况下，盘管长度就很难保证长度接近，低档简易型分集水器无法调节环路压损、平衡流量，有可能造成水力失调，欠流或过流，使得局部不热或过热。
