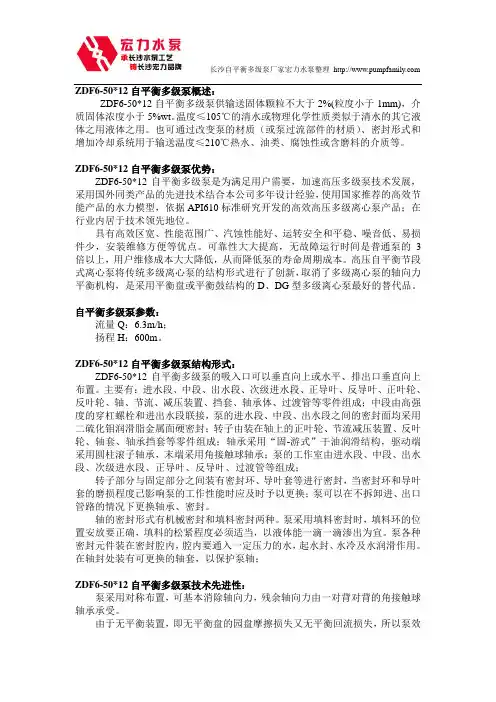

ZDF6-50X12自平衡多级泵
ZDF6-50*12自平衡多级泵概述：ZDF6-50*12自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDF6-50*12自平衡多级泵优势：ZDF6-50*12自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：6.3m/h；扬程H：600m。
ZDF6-50*12自平衡多级泵结构形式：ZDF6-50*12自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

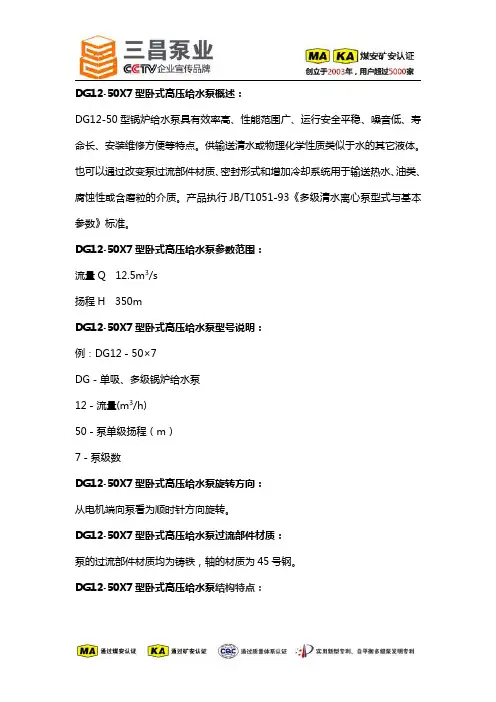

DG12-50X7型卧式高压给水泵
DG12-50X7型卧式高压给水泵概述：DG12-50型锅炉给水泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
DG12-50X7型卧式高压给水泵参数范围：流量Q12.5m3/s扬程H350mDG12-50X7型卧式高压给水泵型号说明：例：DG12－50×7DG－单吸、多级锅炉给水泵12－流量(m3/h)50－泵单级扬程（m）7－泵级数DG12-50X7型卧式高压给水泵旋转方向：从电机端向泵看为顺时针方向旋转。
DG12-50X7型卧式高压给水泵过流部件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。
DG12-50X7型卧式高压给水泵结构特点：本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口垂直，出口垂直向上具体结构如下：1、定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2、转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。
整个转子支承在两端的轴承上。
转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
3、平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
MD12-50x10矿用多级泵
MD12-50x10型矿用卧式多级离心泵概述：MD12-50x10型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：500米，流量Q：12.5m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD12-50x10型矿用卧式多级离心泵产品结构说明MD12-50x10型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD12-50x10型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

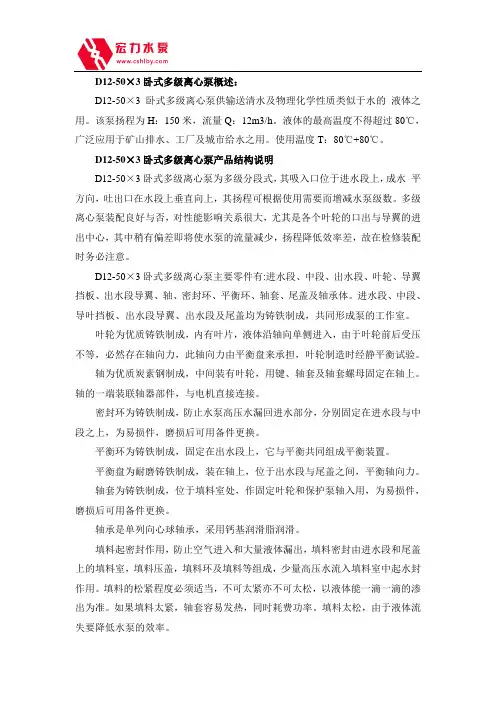

D12-50×3型卧式离心泵.
D12-50×3卧式多级离心泵概述：D12-50×3卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：150米，流量Q：12m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D12-50×3卧式多级离心泵产品结构说明D12-50×3卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D12-50×3卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
D12-50×6型卧式离心泵.
D12-50×6卧式多级离心泵概述：D12-50×6卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：300米，流量Q：12m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D12-50×6卧式多级离心泵产品结构说明D12-50×6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D12-50×6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
多级离心泵,卧式离心泵宏力泵业D12-50× 6多级离心泵
多级离心泵,卧式离心泵宏力泵业D12-50*6多级离心泵
D12-50*6多级离心泵概述：多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
D12-50*6多级离心泵参数范围：
流量Q12m3/h
扬程H300m
D12-50*6多级离心泵型号说明：
D12-50*6
“D”－表示单吸卧式多级节段式水泵。
“12”－表示泵的流量（m3/h）。
“50”－表示泵的单级扬程（m）。
“6”－表示级数。
D12-50*6多级离心泵结构型式：D12-50*6多级离心泵为卧式安装。
除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。
所有D型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
D12-50*6多级离心泵主要零件材质：D12-50*6多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
D12-50*6多级离心泵成套范围：多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件和备件。
D型卧式多级离心泵使用说明介绍模板之欧阳音创编
D、DG系列多级离心清水泵使用说明书河北高通泵业有限公司一、概述D、DG型泵系多级、节段式离心清水泵，适用于矿山、工厂及城市给水、排水用。
供输送不含固体颗粒及磨料。
不含悬浮物的清水，或物理化学性质类似于清水的其它液体。
被输送液体温度在-20℃~80℃。
二、型号说明1）例150D/DG30X5150—泵吸入口直径（mm）D、DG—多级、节段式离心清水泵30—单级扬程为30m5—泵级数为5级2）例D/DG280-43X5D/DG—多级、节段式离心清水泵280—泵的流量（m3/h）43—单级扬程为43m5—泵级数为5级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体，前段吸入口中线呈水平线，后段吐出口中线与水平垂直。
2、转子部分转子部分主要由轴承及安装在轴上的叶轮、轴套、平衡盘等零件组成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两端轴承支承在泵壳体上，转子部分的叶轮数目是根据泵的级数而定。
3、轴承部分本D、DG型泵轴承有滑动轴承和滚动轴承两种，按型号不同而定，均不承受轴向力。
泵在运行中应当允许转子部分在泵壳体中轴向游动，不能采用向心轴承。
4、泵的密封泵的前段、中段、后段之间密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间靠密封环、导叶套、填料密封，当密封环和导叶套的磨损程度已影响泵的工作和性能时应予及时更换。
5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成，平衡机构用于平衡泵的轴向力。
在下述操作程序中，请注意“警告”、“小心”、“注意”标记词，这些词旨在强调人身安全和恰当的操作方法及维修方面的重点，其词义解释如下：警告：操作程序、习惯等若违背，可能引起人身伤亡事故小心：操作程序、习惯等若违背，可能引起对设备的损坏注意：操作程序、条件等应引起高度重视四、到货检查到货后，应立即对设备进行验收，因装运引起的任何缺陷应立即报告给承运人。
说明书文本和其它部件（如电机）的说明书及装箱单应存放在一个安全方便的地方以供随时参考。
D12-50x6(P)自平衡多级泵
D12-50x6(P) 自平衡多级泵用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。
适用于矿山、工厂和城市给排水工程之用。
1. 主要参数型号/参数：D12-50x6(P)流量：7.5~15m³/h 、2.08~4.17L/s扬程：279~324m转速：2950r/min轴功率：15.75~23.74kw配带电动机：Y200L2-2效率：42~49%汽蚀量：2.0~2.5m叶轮直径：Φ198mm泵的重量：259kg2. 主要用途●在工业设备中的锅炉供水系统和冷凝水输送●在石油化工，煤化工、化学工业介质输送●在剪切设备中的冷水输送●在除氧化设备中的压力水输送●在工业过程中的高压水生产●化工工艺流程●油田注水，矿山排水●卤液采输●压缩机、脱壳机等设备的水输送3. 工作原理泵轴在电动机的带动下旋转，对液体作功，使其能量增加，液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直源源不断的送出。
4.泵的结构泵为单吸或双吸进口的卧式节段式多级自平衡离心泵，泵的上或水平、排出口垂直向上布置。
●主要由进水段、中段、出水段、次级进水段、正导叶、反叶轮、轴、节流和减压装置、挡套、轴承体、过渡管等零强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水采用二硫化钼润滑脂金属面硬密封，转于由装在轴上的正置、反叶轮、轴套、轴承挡套等零件组成，轴承采用“固构，驱动端采用圆柱滚于轴承;末端采用角接触球轴承段、中段、出水段、次级进水段、正导叶、反导叶、过渡管●转子部分与固定部分之间装有密封环、导叶套等进行密封套的磨损程度己影响泵的工作性能时应厦时予以更换。
●轴的密封形式有机械密封和填料密封两种。
泵采用填料密置安放要正确，填料的松紧程度必须适当，以液体能滴种密封元件装在密封腔内，腔内要通入一定压力的水，起水作用。
在轴封处装有可更换的轴套，以保护泵轴泵可以在路的情况下更换轴承、密封。
DG12-50X6型锅炉给水离心泵
DG12-50X6型锅炉给水离心泵概述：DG12-50型锅炉给水泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
DG12-50X6型锅炉给水离心泵参数范围：流量Q12.5m3/s扬程H300mDG12-50X6型锅炉给水离心泵型号说明：例：DG12－50×6DG－单吸、多级锅炉给水泵12－流量(m3/h)50－泵单级扬程（m）6－泵级数DG12-50X6型锅炉给水离心泵旋转方向：从电机端向泵看为顺时针方向旋转。
DG12-50X6型锅炉给水离心泵过流部件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。
DG12-50X6型锅炉给水离心泵结构特点：本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口垂直，出口垂直向上具体结构如下：1、定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2、转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。
整个转子支承在两端的轴承上。
转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
3、平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
多级离心泵的技术参数说明书详解
5.25
7.5
5.18
5.72
6
7.5
5.92
6.435
6.75
7.5
6.66
7.15
7.5
11
7.4
7.865
8.25
11
8.14
8.58
9
11
8.88
效率 气蚀 η 余量 % h(米)
55 65 2.3 56 55 62 2.3 56 55 62 2.3 56 55 62 2.3 56 55 62 2.3 56 55 62 2.3 56 55 62 2.3 56 55 62 2.3 56 55 62 2.3 56 55 62 2.3 56 55 62 2.3 56
97 88 71 116.4 105.6 85.2 135.8 123.2 99.4 155.2 140.8 113.6 174.6 158.4 127.8 194 176 142 213.6 198.6 156.2 232.8 211.2 170.4
转数 n
(转／分) 2950 2950 2950 2950 2950 2950 2950 2950 2950 295 0 295 0
11
总扬程 H
(米) 25.6 22.7 17.6 38.4 34.05 26.4 51.2 45.4 35.2 64 56.75 44 76.8 68.1 52.8 89.6 79.45 61.6 102.4 90.8 70.4 115.2 102.15 79.2 128 113.5
88 140.8 124.85 96.8 153.6 136.2 105.6
75 3.6
76
4
152
71 5.3
75 3.6
D46-50×6型卧式离心泵.
D46-50×6卧式多级离心泵概述：D46-50×6卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：300米，流量Q：46m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D46-50×6卧式多级离心泵产品结构说明D46-50×6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D46-50×6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
MD12-50×12型矿用卧式多级离心泵
MD12-50×12型矿用卧式多级离心泵概述：MD12-50×12型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：600米，流量Q：12m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD12-50×12型矿用卧式多级离心泵产品结构说明MD12-50×12型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD12-50×12型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
d型原da型卧式多级离心泵性能参数
D型(原DA1型)卧式多级离心泵（性能参数）如D(DF、DY、MD)600-60×6D ---- 表示多级清水离心泵DF ---- 表示耐腐多级离心泵DY ---- 表示多级离心油泵MD ---- 表示耐磨多级离心泵600 ---- 表示设计点流量为600m³/h60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级如150D30×7150 ---- 表示泵吸入口直径为150mmD ---- 表示多级离心清水泵30 ---- 表示泵设计点单级扬程为30m 7 ----表示级数为7级(1) D(DF、DY、MD)6-25(2) D(DF、DY、MD)6-50(3) D(DF、DY、MD)12-25(4) D(DF、DY、MD)12-50(5) D(DF、DY、MD)25-30(6) D(DF、DY、MD)25-50(7) 80D(DF、DY、MD)12(8) D(DF、DY、MD)80-30(9) D(DF、DY、MD)46-30(10) D(DF、DY、MD)46-50(11) 100D(DF、DY、MD)16(12) D(DF、DY、MD)85-45? [100 D(DF、DY、MD)45]13) D(DF、DY、MD)85-67(14) D(DF、DY、MD)120-50(15) 125D(DF、DY、MD)25(16) D(DF、DY、MD)155-30? [150D(DF、DY、MD)30](17) D(DF、DY、MD)155-67(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43](19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65](20) D(DF、DY、MD)360-40(21) D(DF、DY、MD)450-60(22) D(DF、DY、MD)500-57(23) D(DF、DY、MD)580-60(24) D(DF、DY、MD)600-60(25) D(DF、DY、MD)720-60。
D12-50卧式多级离心泵性能参数表-长沙奔腾泵业
D12-50卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D12-50卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）。
DG12-50x6型锅炉给水泵技术说明、厂家、价格
2、DG12-50x6型锅炉给水泵参数范围：
流量：7.5-15m³/h
扬程：93-648m
3、DG12-50x6型锅炉给水泵型号说明
12 --泵设计点流量为12m³/h
50 --泵单级设计点扬程为50m
6 --泵的级数为6级
4、DG12-50x6型锅炉给水泵结构说明：
（三）停车
1)停车前应先关闭压力表旋塞，慢慢关闭出口闸阀，待出口阀关闭完毕后再停电机，泵停稳后再关闭泵的吸入阀；
2)泵内水放出，如长期停用，应将泵拆卸清洗上油，包装保管。
八、DG12-50x6型锅炉给水泵可能出现的故障及解决方案
故障
原因
解决方法
1.泵不吸水，压力表及真空表指针剧烈跳动
灌注引水不够，管路或仪表联接处漏气。
4.流量低于设计要求
水泵堵塞，密封环磨损过多，转速不足。
检查流道是否畅通，清洗泵管道；更换密封环；增加泵转速。
5.泵消耗功率过大，平衡水中断，平衡室发热，电机功率增加
填料压得太紧并发热；泵的转子与定子磨损，叶轮磨损；平衡盘与平衡环磨损；泵流量增大。
调整填料压盖松紧程度；检查泵轴是否歪曲；检查磨擦部位，更换叶轮；拆卸平衡盘进行检修或更换降低流量。
卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；
1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。
2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
289
5
270
MD200-50x6矿用多级泵
MD200-50x6型矿用卧式多级离心泵概述：MD200-50x6型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：300米，流量Q：200m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
MD200-50x6型矿用卧式多级离心泵产品结构说明MD200-50x6型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
MD200-50x6型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
D12-50x8卧式多级泵
D12-50x8卧式多级离心泵概述：D12-50x8卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：400米，流量Q：12.5m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
D12-50x8卧式多级离心泵产品结构说明D12-50x8卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D12-50x8卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
如果填料太紧，轴套容易发热，同时耗费功率。
卧式泵离心泵,水泵机组宏力泵业D12-50×5多级离心泵
卧式泵离心泵,水泵机组宏力泵业D12-50*5多级离心泵
D12-50*5多级离心泵概述：多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
D12-50*5多级离心泵参数范围：流量Q 12m3/h
扬程H 250m
D12-50*5多级离心泵型号说明：
D12-50*5
“D”－表示单吸卧式多级节段式水泵。
“12”－表示泵的流量（m3/h）。
“50”－表示泵的单级扬程（m）。
“5”－表示级数。
D12-50*5多级离心泵结构型式：
D12-50*5多级离心泵为卧式安装。
除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。
所有D型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
D12-50*5多级离心泵主要零件材质：D12-50*5多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
D12-50*5多级离心泵成套范围：多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
（可订制）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/D12-50x6型卧式多级离心泵技术说明、厂家、价格一、D12-50x6型卧式多级离心泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
D型泵供输送不含固体颗粒、温度不高于80℃的清水或物理化学性质类似于清水的液体，适应于矿山和城市给排水工程使用。
泵的进口允许压力均不超过0.6MPa。
二、D12-50x6型卧式多级离心泵参数范围：流量：7.5-15m³/h扬程：93-648m三、D12-50x6型卧式多级离心泵型号说明12 -- 泵设计点流量为12m³/h50 -- 泵单级设计点扬程为50m6 -- 泵的级数为6级/四、D12-50x6型卧式多级离心泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。
吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。
2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。
轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。
4、轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。
泵内水封水一般来自泵内的压力水。
5、传动：泵通过联轴器由原动力直接驱动。
从原动机端看泵，泵为顺时针方向旋转。
/五、D12-50x6型卧式多级离心泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。
输送油类等粘度大的介质时，需进行性能换算。
2、订货时需注明泵的型号、参数，以及输送介质的密度、温度、粘度、腐蚀性等。
3、如实际要求参数与性能表不符，本公司可根据要求设计制造。
六、D12-50x6型卧式多级离心泵结构剖面图：1、吸入段2、中段3、吐出段4、导叶5、末级导叶6、首级叶轮7、次级叶轮8、轴9、轴套10、首级密封环11、密封环12、导叶套13、填料压盖14、填料15、轴承部件16、尾盖17、O形密封圈18、平衡环19、平衡环套20、平衡盘21、平衡管部件22、拉紧螺栓/七、D12-50x6型卧式多级离心泵的启动、运行、停车（一）起动1)泵起动前应转动泵转子，检查转子是否灵活；2)检查电机转向是否与泵转向一致；3)打开泵吸入阀，关闭泵出口管路闸阀及压力表旋塞，使泵内充满液体，或用真空系统排除吸入管和泵内空气；4)检查泵和电机联接螺栓的松紧程度和泵周围的安全情况，使泵处于准备起动状态；5)起动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，直到压力表指针指到所需压力为止（按出口压力表读数控制泵给定的扬程）。
（二）运行1)该系列泵靠泵内平衡机构平衡轴向力，平衡装置内有平衡液体流出，平衡液体由平衡水管接至吸入段，或在平衡室外设计一短管，平衡液体经短管流向泵外。
为保证泵正常运行，平衡水管绝对不允许堵塞；2)在开车和运行过程中，必须注意观察仪表读数，轴承发热、填料漏水和发热及泵的振动和声音等是否正常，如发现异常情况，应及时处理；3)轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，轴承的最高温度不得高于75℃；4)泵转子在运行中存在一定的轴向游动，轴向窜动应在允许范围内，应保证电机和水泵两联轴器端面间的间隙值；5)泵在运行期间应定期检查叶轮、密封环、导叶套、轴套、平衡盘等零件的磨损情况，磨损过大时应及时更换。
（三）停车1)停车前应先关闭压力表旋塞，慢慢关闭出口闸阀，待出口阀关闭完毕后再停电机，泵停稳后再关闭泵的吸入阀；2)泵内水放出，如长期停用，应将泵拆卸清洗上油，包装保管。
/八、D12-50x6型卧式多级离心泵可能出现的故障及解决方案故障原因解决方法1.泵不吸水，压力表及真空表指针剧烈跳动灌注引水不够，管路或仪表联接处漏气。
再灌足引水；检查仪表接头及封口；拧紧或修好漏气处。
2.水泵不吸水，真空表表示高度真空底阀没有打开或已堵塞，吸水管路阻力太大，吸水高度过高校正并清洗底阀；清洗或更换吸水管；降低吸水高度。
3.压力表有压力，但仍不出水出水管阻力太大，旋转方向不对，叶轮流道堵塞或损坏，泵转速不足检查或缩短出水管道；清除叶轮内的污物或更换叶轮；检查电机，增加泵转速。
4.流量低于设计要求水泵堵塞，密封环磨损过多，转速不足。
检查流道是否畅通，清洗泵管道；更换密封环；增加泵转速。
5.泵消耗功率过大，平衡水中断，平衡室发热，电机功率增加填料压得太紧并发热；泵的转子与定子磨损，叶轮磨损；平衡盘与平衡环磨损；泵流量增大。
调整填料压盖松紧程度；检查泵轴是否歪曲；检查磨擦部位，更换叶轮；拆卸平衡盘进行检修或更换降低流量。
6.泵内声音反常，泵不出水吸水管阻力过大；闸阀开得太大，在吸入处有空气渗入，产生气蚀；输送的液体温度过高；转子不平衡，轴弯曲或泵轴与电机轴不同心；基础薄落。
检查吸入管和底阀；关小闸阀减少流量；降低安装高度，简化进水管路减少管路损失；堵塞漏气处；降低水温；紧固零件松脱处；车削叶轮不平衡重量；调整机组同心度；加固基础。
7.水泵振动，轴承过热电机与泵不同心，轴承缺油或磨损。
调整电机轴与泵轴的同轴度，加油或更换轴承。
/D12-50x6型卧式多级离心泵性能曲线及性能参数表D、DM、DF12-50型泵性能表级数流量Q 扬程H（m）转速n（r／min）效率η（%）轴功率N（KW）配用电机必需汽蚀余量(NPSH) r（m）叶轮直径D（mm）泵重(kg) m3／h L／S 功率（KW）电机型号37.5 12.5 15 2.083.474.17162150139.5295037.84545.98.811.312.418.5 YB2-160L-22.02.02.5Φ198268421620018611.715.116.622 YB2-180M-22895270250232.514.618.920.730 YB2-200L1-23106 32430027917.522.724.830 YB2-200L1-23317378350325.520.426.529.037 YB2-200L2-23528 43240037223.330.333.145 YB2-225M-23739486450418.526.334.037.345 YB2-225M-239410 54050046529.237.841.455 YB2-250M-241511594550511.532.141.645.555 YB2-250M-24361264860055835.045.450.075 YB2-280S-2457（一级）n=2950r/minN(kw)54555045η%)(51832(NPSH)r(m)321Q(m /h)Q(L/S)91320103062ηPa5040H(m)H312(NPSH)r1543D DM DF12-50、、/九、D12-50x6型卧式多级离心泵外形安装尺寸D、DM、DF12－25型泵外形安装尺寸（公用底座）级数L L1 L2 L3 L4 L5 L6 L7L8 C B1 B2B3H H1 H2h n -Φd2 1067965－650 190240130275 3370 370170230170183 304-Φ253 1192 180 604 13781120 745 205 230 110360 440240 225355 1428 280 1606 14781225 820 230 330 120355 425 307 1528 380 1808 16231425 915 290 430 140410 480 359 1673 480 17010 17431490 970 350 530 220365 470 260 2504011 1793 58012 1952 1645 965 445 630 350 500 280 275。
