高压直流输电原理与运行-第一章
《高压直流输电》课件
研究高压直流输电线路和换流站对周边电磁环境的影响，制定相应的防护措施和标准，降低对环境和人体的影响。
研究高压直流输电在电网中的稳定运行机制，通过优化无功补偿、有功滤波等技术手段，提高系统的稳定性和可靠性。
高压直流输电系统的核心，负责将交流电转换为直流电或反之。
换流站
直流输电线路
接地极
用于传输直流电，通常采用架空线或海底电缆。
为系统提供参考地电位，并泄放多余的电流。
03
02
01
01
02
03
04
实现交流电与直流电相互转换的核心元件。
换流阀
用于调整电压等级，使换流站能与不同电压等级的电网连接。
变压器
用于滤除换流过程中产生的谐波，减少对周围环境的干扰。
《高压直流输电》PPT课件
目录
高压直流输电概述高压直流输电的基本原理高压直流输电系统的构成与设备高压直流输电的优缺点与关键技术问题高压直流输电的工程实例与展望
01
高压直流输电概述
Chapter
总结词
高压直流输电是一种利用高压直流电进行远距离传输的输电方式，具有输送容量大、损耗小、稳定性高等特点。
详细描述
总结词
换流技术是高压直流输电的核心技术之一，涉及到整流和逆变两个过程。
详细描述
在整流过程中，交流电源转换为直流电源，通过控制晶闸管或绝缘栅双极晶体管的开关状态实现。逆变过程则是将直流电源转换为交流电源，同样通过控制开关状态实现。换流技术的关键在于保证电流的稳定和减小谐波干扰。
VS
高压直流输电的损耗主要包括线路损耗和换流损耗，提高效率是重要目标。
高压直流输电原理
高压直流输电原理高压直流输电是一种通过直流电进行能量传输的技术，它在长距离输电和特定场合下具有明显的优势。
其原理是利用变流器将交流电转换为直流电，通过输电线路将电能传输到目标地点，再通过逆变器将直流电转换为交流电。
高压直流输电技术已经在世界各地得到广泛应用，为电力输送提供了新的解决方案。
高压直流输电的原理主要包括三个方面，变流器、输电线路和逆变器。
首先是变流器，它是将交流电转换为直流电的关键设备。
变流器通过控制晶闸管或者其他功率半导体器件的导通和关断，实现对交流电的整流和逆变。
在直流电系统中，变流器能够实现对电压和频率的控制，保证电能的稳定输送。
同时，变流器还能实现对电能的调节和平衡，提高电能的利用效率。
其次是输电线路，它是高压直流输电的传输通道。
输电线路需要具备足够的绝缘强度和导电能力，以保证电能的稳定传输。
在高压直流输电系统中，输电线路通常采用特殊的材料和结构设计，以满足长距离输电和大功率输送的需求。
同时，输电线路还需要考虑环境因素和安全要求，确保电能传输的可靠性和稳定性。
最后是逆变器，它是将直流电转换为交流电的关键设备。
逆变器通过控制晶闸管或其他功率半导体器件的导通和关断，实现对直流电的逆变和变频。
在直流电系统中，逆变器能够实现对电压和频率的控制，保证电能的稳定输出。
同时，逆变器还能实现对电能的调节和平衡，提高电能的利用效率。
综上所述，高压直流输电原理是通过变流器将交流电转换为直流电，通过输电线路将电能传输到目标地点，再通过逆变器将直流电转换为交流电的技术。
这种技术在长距离输电和特定场合下具有明显的优势，为电力输送提供了新的解决方案。
随着技术的不断发展，高压直流输电将在未来得到更广泛的应用，为能源领域的发展带来新的机遇和挑战。
高压直流输电技术PPT课件
这篇文章发表后，正弦波立
即在电气工程领域得到应用
。 论文中提出，正弦交流电路如同直流电路一样，电压和电流有效值之比为一
常数，称之为阻抗；因此，在线性电路中是遵守欧姆定律的。他从电气参数
计算上说明了采用正弦函数波形交流电的理由。
10/25/2019
22
传统的直流输电系统
10/25/2019
23 23
10/25/2019
28
传统的直流输电系统
传统直流输电系统是建立在发电和配电均为交流电基
础上的。
传统直流输电是先将送端的交流电整流为直流电，由
直流输电线路送到受端，再将直流电逆变为交流电，送 入受端的交流电网。
传统直流输电系统经历了汞弧阀换流器和晶闸管阀换
流器两个阶段。
10/25/2019
2929
网；二是当两个相同工作频率的交流电网联网形成更大的交流电网后，受 到系统运行稳定性差和短路容量增大等限制。
3.在电缆输电方面，由于电缆电容远大于架空线路，电缆电容的充放电电
流产生很大损耗，严重限制了电缆输电距离和效率。
在一定条件下的技术经济比较结果表明，采用直流输电更为合理，且比
交流输电有更好的经济效益和优越的运行特性。因而，直流输电重新被人 们重视。
机或电动机的故障退出与重新接入以及运行调整，极大地提高了
可靠性。
4台 3kV/300kW
发电机
输电线路16km
避雷器
避雷器
总电压12kV、电流100A
2台 1kV/100kW
电动机
1台 3kV/300kW
电动机 2台
500V/50kW 电动机 2台
3kV/300kW 电动机
典型的 Thury串联 系统
高压直流输电
高压直流输电
上半桥/ 共阴极半桥
下半桥/共 阳极半桥
正极 共阴极 M
V1 V3 V5
A B C
V4 V6 V2
N
负极
共阳极
桥臂/ 阀臂/ 阀
桥交流端
图1.2 三相全波桥式换流电路原理图
单桥 高压直流输电
Graetz桥
M M
晶闸管 T thyristor
电压：5.5~9kV 电流：1.2~3.5kA
高压直流输电 HVDC
高压直流输电
HVDC的主要元件和基本原理
一、主要元件
换流站I
平波电抗器
换流站II
交流母线 换 流
变压器
Vd I
交流
断路器
系统 I
无功补 偿设备
交 流 桥I 滤波器
直流 滤波器
直流线路
Vd II 桥II
换流 变压器 交流母线
交流系 统I I
交流 滤波器
无功补 偿设备=熄弧超前角= -
=叠弧角=
-
=
-
高压直流输电
二、HVDC的基本原理
整流侧
换流方程
Vd 32Vl cos)(3XcId
逆变侧
Vd3 2Vlco)s(3XcId
高压直流输电
HVDC系统的控制
一、直流系统的控制要求具有下列基本功能： 1、减小由于交流系统电压的变化而引起的直流电流波动。 2、限制最大直流电流，防止换流器受到过载损害；限制 最小直流电流，避免电流间断而引起过电压。 3、尽量减小逆变器发生换相失败的概率。 4、适当地减小换流器所损耗的无功功率。 1.5、正常运行时，直流电压保持在额定值水平，使得当 输送给定功率时线路的功率损耗适当。
高压直流输电系统PPT课件
（3）过负荷能力
通常，交流输电线路具有较高的持续运行能力，受发热
条件限制的允许最大连续电流比正常输送功率大得多， 其最大输送容量往往受稳定极限控制。
直流线路也有一定的过负荷能力，受制约的往往是换流
站。通常分2h过负荷能力、10s过负荷能力和固有过负荷 能力等。前两者葛上直流工程分别为10％和25％，后者 视环境温度而异。
以下是维持高功率因数的几个原因：
在给定变压器和阀的电流和电压额定值的 条件下，使换流器的额定功率尽可能高；
减轻阀上的应力； 使换流器所连接的交流系统中设备的损耗
和电流额定最小； 在负荷增加时，使交流终端的电压降最小； 使供给换流器的无功功率费用最小。
控制特性
图4.1.2 理想的稳态伏安特性（Vd是在整流器上测量的值；
当电压降低时，也会面临换相失败和电压不稳定的风险。 这些和低电压条件下的运行状况有关的问题可通过引入 “依赖于电压的电流指令限制”（VDCOL）来防止。当 电压降低到预定值以下时，这个限制降低了最大容许直流 电流。VDCOL特性曲线可能是交流换相电压或直流电压 的函数。图示出了这两种类型的VDCOL。
Id
Vdorcos Vdoi cos Rcr RLRci
Pdr VdrId
P di VdiIdP drRLId 2
图3.1.1 HVDC输电联络线 （a）示意图；（b）等值电路；（c）电压分布。
高压直流系统通过控制整流器和逆变器的 内电势（Vdorcosα）和（Vdoicosγ）来控制 线路上任一点的直流电压以及线路电流 （或功率）。这是通过控制阀的栅／门极 的触发角或通过切换换流变压器抽头以控 制交流电压来完成的。
《高压直流输电原理与运行》复习提纲及答案
《高压直流输电原理与运行》复习提纲第1章（1）高压直流输电的概念和分类概念：高压直流输电由将交流电变换为直流电的整流器、高压直流输电线路以及将直流电变换为交流电的逆变器三部分组成。
高压直流输电是交流-直流-交流形式的电力电子换流电路。
常规高压直流输电：半控型的晶闸管，采取电网换相。
VSC高压直流输电：全控型电力电子器件，采用器件换相。
分类：长距离直流输电（两端直流输电），背靠背（BTB)直流输电方式，交、直流并联输电方式，交、直流叠加输电方式，三级直流输电方式。
（2）直流系统的构成1.直流单级输电：大地或海水回流方式，导体回流方式。
2.直流双极输电：中性点两端接地方式，中性点单端接地方式，中性线方式。
3.直流多回线输电：线路并联多回输电方式，换流器并联的多回线输电方式。
4.多端直流输电：并联多端直流输电方式，串联多端直流输电方式。
（3）高压直流输电的特点优点：经济性：高压直流输电的合理性和适用性体现在远距离、大容量输电中。
互连性：可实现电网的非同步互连，可实现不同频率交流电网的互连。
控制性：具有潮流快速可控的特点缺点：①直流输电换流站的设备多、结构复杂、造价高、损耗大、运行费用高、可靠性也较差。
②换流器工作时会产生大量的谐波，处理不当会对电网运行造成影响，必须通过设置大量、成组的滤波器消除这些谐波。
③电网换相方式的常规直流输电在传送有功功率的同时，会吸收大量无功功率，可达有功功率的50％~60％，需要大量的无功功率补偿装置及相应的控制策略。
④直流输电的接地极和直流断路器问题都存在一些没有很好解决的技术难点。
（4）目前已投运20个直流输电工程（详见p14）2010年，我国已建成世界上第一条±800KV的最高直流电压等级的特高压直流输电工程。
五直：天-广工程（±500，2000年），三-广工程（2004年），贵-广I回工程（2004年），贵-广II回工程（2008年），云广特高压工程（±800KV）（5）轻型直流输电特点：1.电压源换流器为无源逆变，对受端系统没有要求，故可用于向小容量系统或不含旋转电机的负荷供电。
高压直流输电技术在电力系统中的应用研究
高压直流输电技术在电力系统中的应用研究引言随着电力需求的持续增长和能源结构的变化，电力输送技术也在不断发展。
高压直流输电技术作为一种可靠的电能输送方式，在电力系统中得到广泛应用。
本论文旨在对高压直流输电技术在电力系统中的应用进行研究和探讨，为电力系统的规划和设计提供科学依据。
第一章高压直流输电技术的发展与特点1.1 高压直流输电技术的起源1.2 高压直流输电技术的发展历程1.3 高压直流输电技术的基本原理1.4 高压直流输电技术与传统交流输电技术的比较1.5 高压直流输电技术的优势和局限性第二章高压直流输电技术在电力系统规划中的应用2.1 电力系统规划与设计的背景2.2 高压直流输电技术在电力系统规划中的优势2.3 高压直流输电技术在电力系统规划中的具体应用案例2.4 高压直流输电技术在电力系统规划中的问题与挑战第三章高压直流输电技术在电力系统运行中的应用3.1 电力系统运行的挑战与需求3.2 高压直流输电技术在电力系统运行中的优势3.3 高压直流输电技术在电力系统运行中的具体应用案例3.4 高压直流输电技术在电力系统运行中的问题与挑战第四章高压直流输电技术在电力系统保护中的应用4.1 电力系统保护的重要性与挑战4.2 高压直流输电技术在电力系统保护中的优势4.3 高压直流输电技术在电力系统保护中的具体应用案例4.4 高压直流输电技术在电力系统保护中的问题与挑战第五章高压直流输电技术在电力系统规模化应用中的经济性分析5.1 电力系统规模化应用的需求与挑战5.2 高压直流输电技术在电力系统规模化应用中的经济优势5.3 高压直流输电技术在电力系统规模化应用中的经济性分析模型5.4 高压直流输电技术在电力系统规模化应用中的经济性案例分析结论本论文通过对高压直流输电技术在电力系统中的应用进行研究和分析，总结了高压直流输电技术的发展历程、特点以及与传统交流输电技术的比较，探讨了高压直流输电技术在电力系统规划、运行和保护中的应用案例，并对其规模化应用的经济性进行了分析。
高压直流输电技术
高压直流输电技术在电力系统中的实际应用案例
案例一：国家电网的特高压直流 输电工程
案例三：高压直流输电在海上风 电并网中的应用
添加标题
添加标题
添加标题
添加标题
案例二：南方电网的背靠背直流 输电工程
案例四：高压直流输电在跨国电 力联网中的应用
高压直流输电技术在电力系统中的未来发展方向
更高电压等级：随着技术的进步，高压直流输电系统的电压等级将进一步 提高，以实现更远距离、更大容量的电力传输。
智能控制：利用先进的控制算法和人工智能技术，实现对高压直流输电系 统的智能控制，提高电力系统的稳定性和可靠性。
添加标题
应用场景：广泛应用于电力系统、城市供电、铁路供电等领域。
添加标题
未来发展：随着新能源、智能电网等技术的不断发展，高压直流输电技 术的应用前景更加广阔。
高压直流输电技术的应用场景
跨大区电网互联 远距离大容量输电 分布式能源并网 城市供电和配电网
02
高压直流输电技术的发展历程
高压直流输电技术的起源和发展
起源：20世纪初，高压直流输电技术开始发展，主要用于城市供电和跨大 区输电。
发展历程：20世纪50年代，随着电力电子技术和控制技术的进步，高压直 流输电技术逐渐成熟并得到广泛应用。
技术特点：高压直流输电具有输送功率大、线路损耗小、输送距离远等优 点，尤其适用于大容量、远距离输电。
应用场景：高压直流输电技术广泛应用于电力系统互联、海上风电并网、 城市供电等领域。
04
高压直流输电技术的关键技术问题
高压直流输电系统的设计和优化
赵婉君《高压直流输电》第一章
赵婉君《高压直流输电》第一章直流输电工程是以直流电的方式实现电能传输的工程。
直流输电与交流输电相互配合构成现代电力传输系统。
目前电力系统中的发电和用电的绝大部分均为交流电，要采用直流输电必须进行换流。
也就是说，在送端需要将交流电变换为直流电(称为整流)，经过直流输电线路将电能送往受端；而在受端又必须将直流电变换为交流电(称为逆变)，然后才能送到受端的交流系统中去，供用户使用。
送端进行整流变换的地方叫整流站，而受瑞进行逆变变换的地方叫逆变站。
整流站和逆变站可统称为换流站。
实现整流和逆变变换的装置分别称为整流器和逆变器，它们统称为换流器。
直流输电工程的系统结构可分为两端〔或端对端)直流输电系统和多端直流输电系统两大类。
两端直流输电系统是只有一个整流站〔送端)和一个逆变站(受端)的直流输电系统，即只有一个送端和一个受端，它与交流系统只有两个连接端口，是结构最简单的直流输电系统。
多端直流输电系统与交流系统有三个或三个以上的连接端口，它有三个或三个以上的换流站。
例如，一个三端直流输电系统包括三个换流站，与交流系统有三个端口相连，它可以有两个换流站作为整流站运行，一个换流站作为逆变站运行，即有两个送端和一个受端;也可以有一个换流站作为整流站运行，两个作为逆变站运行，即有一个送端和两个受端。
目前世界上已运行的直流输电工程大多为两端直流输电系统，只有意大利一撒丁岛(三端)和魁北克一新英格兰(五端)直流输电工程为多端直流输电系统。
此外，纳尔逊河双极1和双极2以及太平洋联络线直流工程也具有多端直流输电的运行性能。
一、两端直流输电系统两端直流输电系统的构成主要有整流站、逆变站和直流输电线路三部分。
对于可进行功率反送的两端直流输电工程，其换流站既可以作为整流站运行，又可以作为逆变站运行。
功率正送时的整流站在功率反送时为逆变站，而正送时的逆变站在反送时为整流站。
整流站和逆变站的主接线和一次设备基本相同(有时交流侧滤波器配置和无功补偿有所不同)，其主要差别在于控制和保护系统的功能不同。
(完整word版)高压直流输电原理与运行第一章
高压直流输电原理与运行第一章绪论1.1 高压直流输电的构成1.高压直流输电由整流站，直流输电线路和逆变站三部分构成。
常规高压直流输电，由半控型晶闸管器件构成，采用电网换相；轻型高压直流输电，由全控型电力电子构成，采用器件换相。
2.针对电网换相方式有：（1）长距离直流输电（单方向、双方向直流送电）；（2）BTB直流输电；（3）交、直流并列输电；（4）交、直流叠加输电；（5）三极直流输电。
3.直流系统的构成针对电网换相方式有：（1）直流单极输电1）大地或海水回流方式：可降低输电线路造价；但材料要求较高，对地下铺设设备、通信等有影响；2）导体回流方式：可分段投资和建设；（2）直流双极输电1）中性点两端接地方式：优点，当一极故障退出，另一极仍可以大地或海水为回流方式，输送50%的电力；缺点，正常运行时，变压器参数、触发控制的角度等不完全对称，会在中性线有一定的电流流通，对中性点接地变压器，地下铺设设备和通信等有影响。
2）中性点单端接地方式：优点，大大减小单极故障时的接地电流的电磁干扰；缺点，单极故障时直流系统必须停运，降低了可靠性和可利用率。
3）中性线方式：中性线设计容量小，正常运行时，流过中性线的不平衡电流小，降低电磁干扰。
3.直流多回线输电1）线路并联多回输电方式：可提高输电容量、输电的可靠性和了可利用率。
2）换流器并联方式的多回线输电：实现相互备用，提高直流输电的可靠性和可利用率。
4．多段直流输电1）并联直流输电方式：要实现功率反转必须通过断路器的投切来改变换流站与直流线路的连接方式。
2）串联多端直流输电方式：各换流器与交流系统的功率通过对电压的调整进行。
1.2 高压直流输电的特点及应用场合1.直流输电的特点1）经济性：流输电架空线路只需正负两极导线、杆塔结构简单、线路造价低、损耗小；直流电缆线路输送容量大、造价低、损耗小、不易老化、寿命长，且输送距离不受限制；➢通常规定，当直流输电线路和换流站的造价与交流输电线路和交流变电所的造价相等时的输电距离为等价距离。
高压直流输电PPT课件
加拿大的纳尔逊河两回±500kV，约940km 4000MW
三峡——华东 三回±500kV，约900～1100km 7200MW
三峡——广东 一回±500kV 960km 3000MW
10
2、背靠背直流联网工程 3、跨海峡直流海底电缆工程
➢三峡－常州 三峡－广东 贵州－广东 灵宝背靠背直流输电 舟山 嵊泗 2006年12月19日开工，云南楚雄—广东 ±800kV，500万kW， 1438km，2009年单极投产，2010年双极投产 2007年5月21日，四川—上海±800kV特高压直流输电示范工程 在上海奠基。 向家坝—四川—（途径重庆、湖南、湖北、安徽、浙江）上 海奉贤，1600万kw，2000km，投资180亿，计划于2011年建成。
11
1.2 直流输电系统的构成
一.直流输电的基本概念
直流输电是将发电厂发出的交流电经过升压变压器后，又 换流设备（整流器）整成直流，通过直流线路送到受端， 再经换流设备（逆变器）换成交流供给交流系统。 按它与交流系统连接的节点数可分为 两端
多端
12
直流输电系统的构成
换流变 压器1
~
＋ Id
整 流Vd1 器
4
据了解，目前世界上Байду номын сангаас有日本和俄罗斯两国拥有 1000千伏特高压交流电网，且都是短距离输电。 正负800千伏直流输电技术国际上尚无运行经验， 关键技术和设备有待进一步研究开发。南方电网采 用特高压输电技术，可以有效缓解长距离“西电东 送”输电走廊资源紧张局面，提高电网安全稳定水 平，输电能力也将明显提高。
➢英法海峡 ±270kV 72km 2000MW ➢波罗底海（瑞典－德国）单极450kV 海底250km，架空12km 600MW ➢日本纪伊 ±500kV 海底51km，架空51km 2800MW ➢巴坤（马来西亚） 三回±500kV，海底670km，架空660km 2130MW ➢舟山 嵊泗
(完整word版)高压直流原理与运行第二章
第一章高压直流输电系统的主要设备换流装置设计高压直流最重要的电气一次设备，除此之外，高压直流输电系统还需要装设其他重要设备，如：换流变压器、平波电抗器、无功补偿装置、滤波器、直流接地极、交直流开关设备、直流输电线路以及控制与保护装置、远程通信系统（属二次设备）等。
2.1 换流装置1.换流装置➢由电力电子器件组成，具有将交流电转变为直流电或主流点转变为交流电的设备统称为换流装置。
➢三相全控整流电路又称为6脉动换流器，实现12脉动换流需要借助换流变压器，使6脉动换流器的同一相产生30°的相位差。
➢换流器不仅具有整流和逆变功能，还具有开关的功能，可以实现直流输电系统的启动和停运。
2.器件➢由半控型晶闸管、全控型门极可关断晶闸管和绝缘栅双极晶体管构成的换流器分别称为晶闸管换流器、低频门极关断晶闸管换流器和高频绝缘栅双极型晶体管换流器。
➢晶体管是耐压水平最高、输出容量最大的电力电子器件。
3.换流阀R作用是克服各个晶闸管器件的分散性，使断态下各晶闸管器件的电压➢静态均压电阻尽可能一致。
（分压）R C目的是减小晶闸管关断时由于电压振荡而引起的晶闸管两端的暂态过电➢阻尼电路11压以及过快的电压变化率。
2．换流单元接线方式（1）6脉动单元1）换流变压器可以是三相或单相结构，小容量工程三相三绕组，超高压、大容量单相双绕组；网侧一定为星形接线，阀侧即可星形亦可三角形。
2）交流滤波器通常为正对5、7、11、13次的双协调（或单协调）滤波器和高通滤波器，抑制6脉动换流器产生的（6k±1）次特征谐波。
3）直流滤波器抑制6次和12次双调谐（单调谐）谐波，抑制6脉动换流器产生的6k次特征谐波。
4）平波电抗器配合直流滤波器对直流谐波进行抑制，同时削弱直流短路电流的快速上升和防止轻载下的直流断路。
（2）12脉动单元1）12脉动换流器可使用双绕组或三绕组换流变压器；2）为使换流变压器阀侧套组电压出现30°相位差，阀侧变压器一个为星形接法，另一个为三角形接法；3）12脉动换流变压器具有4 种方案，即1台三相三绕组式、2台三相双绕组式、3台单相三绕组式和6台单相双绕组式；4）12脉动换流器在交流侧和直流侧分别产生（12k±1）和12k的特征谐波。
高压直流输电
《电力系统前沿知识讲座》前言高压直流输电在大容量、远距离输电的场合，尤其在我国“西电东送”和全国联网中起着主导作用。
目前世界上重大的高压直流输电工程主要集中在我国，直流输电新技术也主要在这些工程中应用。
高压直流输电的一些技术问题，尤其是特高压直流输电技术问题，不仅是中国电网前所未有的，而且是世界电网发展史中前所未有的，面临一些世界级难题。
在经济全球化背景下，开展高压直流输电的技术问题研究，解决高压直流输电技术和交直流混合电网运行中的难题，不仅对我国电网的安全稳定运行具有重要的意义，而且将为世界电网技术的发展做出贡献。
目录第一章: 超高压直流输电原理第二章：直流输电的优点第三章:直流输电的缺点第五章：直流输电工程系统构成第六章：直流输电的换流技术第七章：直流输电的换流技术第八章：换流变压器的保护措施第一章: 超高压直流输电原理高压直流输电线路如上图所示。
由图中可以看出直流输电的目的是把交流系统A的电能输送到交流系统B中去。
发电和用电系统都是以交流方式进行，只是输电部分是直流方式。
首先，交流发电机产生的交流电，通过系统A中的变压器，把电压值变换成需要的大小，再送到整流器，通过它把交流电变为直流电。
所得到的直流电，通过直流输电线路L输送到用电处的逆变器，由逆变器把直流电变为交流电，最后由变压器把逆变器出来的交流电压变成系统B应用时所需要的交流电压第二章：直流输电的优点与高压交流输电相比较，直流输电具有下列优点：一、输送相同功率时，线路造价低，对于架空线路，交流输电通常采用3根导线，而直流只需1根(单极)或2根(双极)导线。
输送相同功率时，直流输电所用线材仅为交流输电的2/3～l/2。
另外，直流输电在线路走廊、铁塔高度、占地面积等方面，比交流输电优越。
对于电缆线路，直流电缆与交流电缆相比，其投资费和运行费都更为经济，这就是越来越多的大城市供电采用地下直流电缆的原因。
二、线路损耗小由于直流架空线路仅用1根或2根导线，所以导线上的有功损耗较小。

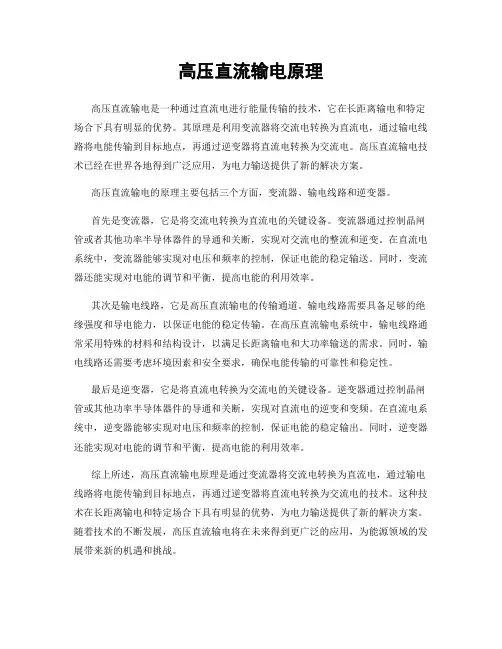

高压直流输电原理
高压直流输电原理
高压直流输电是一种通过直流电进行能量传输的技术，它在电力系统中具有重
要的地位和作用。
高压直流输电技术以其高效、稳定、经济等特点，被广泛应用于长距离、大容量的电力输送。
本文将从高压直流输电的原理入手，介绍其基本工作原理及特点。
首先，高压直流输电的原理是利用直流电的特性进行能量传输。
在高压直流输
电系统中，直流电源通过换流器将交流电转换成直流电，然后通过输电线路将直流电能输送到远距离的终端。
在终端处，再通过换流器将直流电转换成交流电，供给终端用户使用。
这种方式能够有效地减小输电损耗，提高电网的输电效率。
其次，高压直流输电具有输电损耗小、线路占地少、环境影响小等特点。
由于
直流电在输电过程中几乎没有感应电流和电容电流的损耗，因此输电损耗大大降低。
同时，由于直流输电线路所需的绝缘距离小于交流输电线路，因此占地面积也相对较小。
此外，高压直流输电线路对周围环境的影响也相对较小，因此在城市周边和特殊环境中应用广泛。
再次，高压直流输电技术在长距离、大容量输电方面具有明显优势。
由于直流
电在输电过程中几乎没有电感和电容的影响，因此可以实现长距离的输电。
同时，高压直流输电技术还可以实现大容量的输电，满足现代电力系统对于大容量、远距离输电的需求。
总之，高压直流输电技术以其独特的工作原理和显著的优势，在现代电力系统
中得到了广泛的应用。
随着技术的不断进步和发展，相信高压直流输电技术将会在未来的电力系统中发挥更加重要的作用，为电力输送提供更加高效、稳定的解决方案。
(完整word版)高压直流原理与运行第二章
第一章高压直流输电系统的主要设备换流装置设计高压直流最重要的电气一次设备，除此之外，高压直流输电系统还需要装设其他重要设备，如：换流变压器、平波电抗器、无功补偿装置、滤波器、直流接地极、交直流开关设备、直流输电线路以及控制与保护装置、远程通信系统（属二次设备）等。
2.1 换流装置1.换流装置➢由电力电子器件组成，具有将交流电转变为直流电或主流点转变为交流电的设备统称为换流装置。
➢三相全控整流电路又称为6脉动换流器，实现12脉动换流需要借助换流变压器，使6脉动换流器的同一相产生30°的相位差。
➢换流器不仅具有整流和逆变功能，还具有开关的功能，可以实现直流输电系统的启动和停运。
2.器件➢由半控型晶闸管、全控型门极可关断晶闸管和绝缘栅双极晶体管构成的换流器分别称为晶闸管换流器、低频门极关断晶闸管换流器和高频绝缘栅双极型晶体管换流器。
➢晶体管是耐压水平最高、输出容量最大的电力电子器件。
3.换流阀R作用是克服各个晶闸管器件的分散性，使断态下各晶闸管器件的电压➢静态均压电阻尽可能一致。
（分压）R C目的是减小晶闸管关断时由于电压振荡而引起的晶闸管两端的暂态过电➢阻尼电路11压以及过快的电压变化率。
2．换流单元接线方式（1）6脉动单元1）换流变压器可以是三相或单相结构，小容量工程三相三绕组，超高压、大容量单相双绕组；网侧一定为星形接线，阀侧即可星形亦可三角形。
2）交流滤波器通常为正对5、7、11、13次的双协调（或单协调）滤波器和高通滤波器，抑制6脉动换流器产生的（6k±1）次特征谐波。
3）直流滤波器抑制6次和12次双调谐（单调谐）谐波，抑制6脉动换流器产生的6k次特征谐波。
4）平波电抗器配合直流滤波器对直流谐波进行抑制，同时削弱直流短路电流的快速上升和防止轻载下的直流断路。
（2）12脉动单元1）12脉动换流器可使用双绕组或三绕组换流变压器；2）为使换流变压器阀侧套组电压出现30°相位差，阀侧变压器一个为星形接法，另一个为三角形接法；3）12脉动换流变压器具有4 种方案，即1台三相三绕组式、2台三相双绕组式、3台单相三绕组式和6台单相双绕组式；4）12脉动换流器在交流侧和直流侧分别产生（12k±1）和12k的特征谐波。
高压直流输电原理及运行
高压直流输电原理及运行高压直流输电：将三相交流电通过换流站整流变成直流电，然后通过直流输电线路送往另一个换流站逆变成三相交流电的输电方式。
高压直流输电原理图如下：换流器（整流或逆变）：将交流电转换成直流电或将直流电转换成交流电的设备。
换流变压器：向换流器提供适当等级的不接地三相电压源设备。
平波电抗器：减小注入直流系统的谐波，减小换相失败的几率，防止轻载时直流电流间断，限制直流短路电流峰值。
滤波器：减小注入交、直流系统谐波的设备。
无功补偿设备：提供换流器所需要的无功功率，减小换流器与系统的无功交换。
高压直流输电对比交流输电：1）技术性功率传输特性。
交流为了满足稳定问题，常需采用串补、静补等措施，有时甚至不得不提高输电电压。
将增加很多电气设备，代价昂贵。
直流输电没有相位和功角，无需考虑稳定问题，这是直流输电的重要特点，也是它的一大优势。
线路故障时的自防护能力。
交流线路单相接地后，其消除过程一般约0.4~0.8秒，加上重合闸时间，约0.6~1秒恢复。
直流线路单极接地，整流、逆变两侧晶闸管阀立即闭锁，电压降为零，迫使直流电流降到零，故障电弧熄灭不存在电流无法过零的困难，直流线路单极故障的恢复时间一般在0.2~0.35秒内。
过负荷能力。
交流输电线路具有较高的持续运行能力，其最大输送容量往往受稳定极限控制。
直流线路也有一定的过负荷能力，受制约的往往是换流站。
通常分2小时过负荷能力、10秒钟过负荷能力和固有过负荷能力等。
前两者葛上直流工程分别为10%和25%，后者视环境温度而异。
就过负荷而言，交流有更大灵活性，直流如果需要更大过负荷能力，则在设备选型时要预先考虑，此时需增加投资。
潮流和功率控制。
交流输电取决于网络参数、发电机与负荷的运行方式，值班人员需要进行调度，但又难于控制，直流输电则可全自动控制。
直流输电控制系统响应快速、调节精确、操作方便、能实现多目标控制。
短路容量。
两个系统以交流互联时，将增加两侧系统的短路容量，有时会造成部分原有断路器不能满足遮断容量要求而需要更换设备。
高压直流输电系统课件pptx
自20世纪初开始研究，随着电力 电子技术的发展，高压直流输电 技术逐渐成熟并广泛应用。
工作原理及结构组成
工作原理
通过换流站将交流电转换为直流电进 行传输，接收端再通过换流站将直流 电转换回交流电。
结构组成
主要包括换流站、直流输电线路、控 制系统等部分。
优缺点分析
优点 线路造价低，适合长距离输电；
没有交流输电的稳定问题，传输容量大；
优缺点分析
• 可实现异步联网，提高电网稳定性。
优缺点分析
01
缺点
02
03
04
换流站设备复杂，造价高；
直流输电对通信有干扰；
不能直接给交流负载供电。
02
换流站设备与技术
换流站功能及类型
功能
将交流电转换为直流电进行传输，同时实现电压等级的变换 。
类型
根据换流站所处位置及作用，可分为整流站、逆变站和背靠 背换流站。
06
高压直流输电系统发展趋势与挑 战
国内外发展现状对比
国内外高压直流输电 系统规模和数量对比
国内外高压直流输电 系统应用领域差异
国内外高压直流输电 系统技术水平比较
未来发展趋势预测
高压直流输电系统技术创新方向 高压直流输电系统市场规模预测 高压直流输电系统应用领域拓展趋势
面临挑战和机遇
01
02
可靠的硬件设备
采用高质量的硬件设备，确保保护系统的稳定性和可靠性。
典型案例分析
案例一
某高压直流输电系统故障 分析
故障描述
某高压直流输电系统在运 行过程中发生故障，导致 系统停运。
故障原因分析
经过检查发现，故障原因 为控制策略失效，导致系 统无法稳定运行。
高压直流输电原理
高压直流输电原理高压直流输电是一种通过直流电流来传输电能的技术，它与传统的交流输电方式有所不同。
在高压直流输电中，电能是以直流形式从发电站经过变压器升压后输送到目标地点。
这种技术在长距离输电以及跨越海洋、河流等自然障碍的电力传输中具有独特的优势。
高压直流输电的原理基于欧姆定律和功率传输公式。
按照欧姆定律，电流与电压成正比，而功率传输公式则表明功率与电流和电压的乘积成正比。
因此，为了减少输电损耗，可以通过提高输电线路中的电压来降低输电线路中的电流。
在高压直流输电中，首先需要将发电站产生的交流电转换成直流电。
这可以通过整流器来实现，整流器利用可控硅等器件将交流电转换为直流电，然后将其输入到高压变压器中进行升压。
升压后的高压直流电流通过导线输送到目标地点，期间会经历一定的损耗。
但由于直流电的输电损耗较小，相比交流输电方式更加节能和高效。
到达目标地点后，高压直流电流需要经过降压变压器进行降压，并经过逆变器将直流电流转换为交流电。
逆变器利用可控硅等器件将直流电转换为交流电，以供给用户使用。
高压直流输电的优点包括输电损耗小、输电距离远、输电能力强、电网质量稳定等。
由于输电损耗小，高压直流输电可以实现长距离大容量的电力传输，且能够有效应对输电线路经过海洋、河流等地形复杂的情况。
然而，高压直流输电也存在一些挑战，例如设备成本较高、维护和管理难度大等。
由于需要使用整流器、逆变器以及高压变压器等较为复杂的设备，高压直流输电的设备成本较高。
另外，由于高压直流输电涉及到高压电流的传输，对于设备的维护和管理要求也较高。
总体而言，高压直流输电是一种具有巨大潜力和广阔前景的电力传输技术。
它在长距离、大容量和特殊地形电力传输方面具有优势，并将在未来的能源领域发挥重要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压直流输电原理与运行
第一章绪论
1.1 高压直流输电的构成
1.高压直流输电由整流站，直流输电线路和逆变站三部分构成。
常规高压直流输电，由半控型晶闸管器件构成，采用电网换相；
轻型高压直流输电，由全控型电力电子构成，采用器件换相。
2.针对电网换相方式有：（1）长距离直流输电（单方向、双方向直流送电）；（2）BTB直流
输电；（3）交、直流并列输电；（4）交、直流叠加输电；（5）三极直流输电。
3.直流系统的构成
针对电网换相方式有：
（1）直流单极输电
1）大地或海水回流方式：可降低输电线路造价；但材料要求较高，对地下铺设设备、通信等有影响；
2）导体回流方式：可分段投资和建设；
（2）直流双极输电
1）中性点两端接地方式：优点，当一极故障退出，另一极仍可以大地或海水为回流方式，输送50%的电力；缺点，正常运行时，变压器参数、触发控制的角度等不完全对称，会在中性线有一定的电流流通，对中性点接地变压器，地下铺设设备和通信等有影响。
2）中性点单端接地方式：优点，大大减小单极故障时的接地电流的电磁干扰；缺点，单极故障时直流系统必须停运，降低了可靠性和可利用率。
3）中性线方式：中性线设计容量小，正常运行时，流过中性线的不平衡电流小，降低电磁干扰。
3.直流多回线输电
1）线路并联多回输电方式：可提高输电容量、输电的可靠性和了可利用率。
2）换流器并联方式的多回线输电：实现相互备用，提高直流输电的可靠性和可利用率。
4．多段直流输电
1）并联直流输电方式：要实现功率反转必须通过断路器的投切来改变换流站与直流线路的连接方式。
2）串联多端直流输电方式：各换流器与交流系统的功率通过对电压的调整进行。
1.2 高压直流输电的特点及应用场合
1.直流输电的特点
1）经济性：流输电架空线路只需正负两极导线、杆塔结构简单、线路造价低、损耗小；直流电缆线路输送容量大、造价低、损耗小、不易老化、寿命长，且输送距离不受限制；
➢通常规定，当直流输电线路和换流站的造价与交流输电线路和交流变电所的造价相等时的输电距离为等价距离。
2）互联性：直流输电不存在交流输电的稳定问题，有利于远距离大容量送电；采用直流输电实现电力系统之间的非同步联网；
3）控制性：直流输电输送的有功功率和换流器消耗的无功功率均可由控制系统进行控制，
可以改善交流系统的运行性能；
➢潮流反转的速率主要取决于两端交流系统对直流功率变化速度的要求，以及直流输电系统主回路的限制。
4）在直流电的作用下，只有电阻起作用，电感电容均不起作用，可很好的利用大地这个良好的导电体；
5）直流输电可方便进行分期建设、增容扩建，有利于发挥投资效益；
6）输送的有功、无功功率可以手动或自动方式进行快速控制，有利于电网的经济运行合现代化管理。
2.直流输电的缺点
1）直流输电换流站比交流变电所的设备多、结构复杂、造价高、损害大、运行费用高、可靠性也差；
2）换流器在工作过程中会产生大量谐波。
3）晶闸管换流器在就进行换流时需吸收大量的无功功率，在换流站需装设无功补偿设备；4）直流断路器没有电流过零可以利用，灭弧问题难以解决。
3.器件换相直流输电的发展
➢采用全控型器件构成，可实现自身换相，不依赖交流系统。
➢无大幅值低频谐波，因此无需占地面积大、造价高的滤波装置。
➢可向弱交流系统、甚至无电源系统输电，易构成多端系统。
1.3 高压直流输电的历史和国外现状
1.4 高压直流输电在我国的发展
➢舟山直流输电工程输送距离54km，输送电压等级±100kv，输送容量为100MW，整
流站在浙江省宁波附近的大碶镇，逆变站在舟山本岛的鳌头浦；
➢葛洲坝——南桥直流输电工程，距离1045km，电压等级±500kv，容量1200MW，整流
站在葛洲坝水电站附近的葛洲坝换流站，逆变站在上海南桥换流站；
➢天生桥——广州直流输电工程，距离960km，电压等级±500kv，容量1800MW，整流
站在天生桥水电站附近的马窝换流站，逆变站在广州的北郊换流站；
➢嵊泗直流输电工程，距离66.2km，电压等级±50kv，容量6MW，可以双向送电，整流
站在上海的芦潮港换流站，逆变站在嵊泗换流站；
➢三峡——常州直流输电工程，距离860km，电压等级±500kv，容量3000MW，整流站
在三峡电站附近的龙泉换流站，逆变站在江苏常州的政平换流站；
➢三峡——广东直流输电工程，距离880km，电压等级±500kv，容量3000MW，整流站
在湖北荆州换流站，逆变站在广东的惠州换流站；
➢贵州——广东直流输电工程，距离960km，电压等级±500kv，容量3000MW，整流站
在贵州安顺换流站，逆变站在广东的肇庆换流站；
➢灵宝背靠背直流输电工程，电压等级120kv，容量360MW，；
1.5 直流输电技术新发展
1.基于晶闸管技术的直流输电的不足
1）不能向小容量脚力系统和无旋转电机的负荷供电；
2）换流器产生的谐波次数低、容量大；：
3）换流器吸收较多的无功功率；
4)换流站投资大、占地面积大。
2.轻型直流输电的特点
1）电流换流器为无源逆变，对受端系统无要求，故可向小容量脚力系统和无旋转电机的负荷供电；
2）电源换流器产生的谐波大为削弱，对无功的需求也大大减少，无需直流滤波器和平波电抗器；
3）不会出现换相失败的故障；
4）模块化设计使轻型直流输电工程缩短工期。
5）可实现无人值班或少人执守运行；
6）控制器可根据交流系统的需要实现自动调节；
可不装设换流变压器。
