外圆表面的车削加工

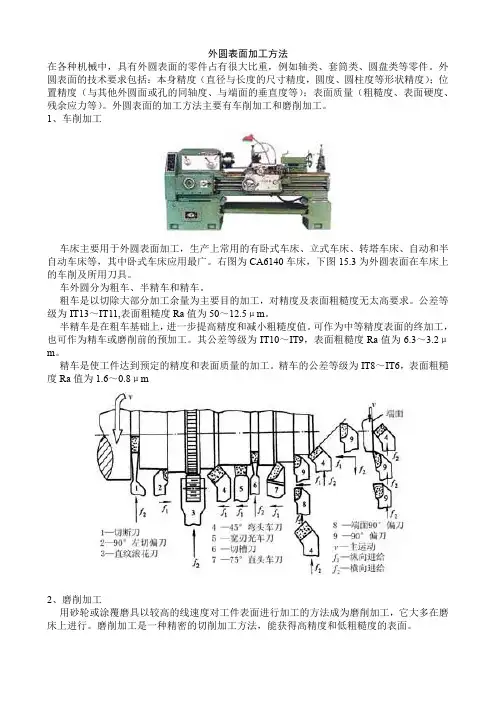

外圆表面的车削加工1.外圆车削的形式和加工精度车削外圆是一种最常见、最基本的车削方法，其主要形式见图1。

图1 车削外圆的形成车削外圆一般可划分为荒车、粗车、半精车、精车和精细车，各种车削方案所能达到的加工精度和表面粗糙度各不相同，必须合理的选用。

详见表1。

表1 外圆表面加工方案2.外圆车削工件的装夹方法外圆车削加工时，最常见的工件装夹方法见表2。

表2 最常见的车削装夹方法3.车刀的结构形式车刀按结构不同可分为整体式、焊接式、机夹重磨式和机夹可转位式等几种。

整体式车刀是将车刀的切削部分与夹持部分用同一中材料制成，如尺寸不大的高速钢车刀常用这种结构。

焊接式车刀是在碳钢刀杆（常用45钢）上根据刀片的形状和尺寸铣出刀槽后将硬质合金刀片钎焊在刀槽中,然后刃磨出所需的几何参数。

焊接式车刀结构简单、紧凑、刚性好、灵活性大，可根据切削要求较方便地刃磨出所需角度，故应用广泛。

但经高温钎焊的硬质合金刀片，易产生应力和裂纹，切削性能有所下降，并且刀杆不能重复使用，浪费较大。

机夹重磨式车刀的刀片与刀杆是两个可拆的独立元件，切削时靠夹紧元件将它们紧固在一起，由于避免了因焊接产生的缺陷，可提高刀具的切削性能，并且刀杆可多次使用。

机夹可转位式车刀是将压制有合理几何参数、断屑槽、并有几个切削刃的多边形刀片，用机械夹固的方法，装夹在标准刀杆上，以实现切削的一种刀具结构。

当刀片的一个切削刃磨钝后，松开夹紧元件，把刀片转位换成另一新切削刃，便可继续使用。

与焊接式车刀相比，机夹可转位式车刀具有切削效率高，刀片使用寿命长，刀具消耗费用低等优点。

可转位车刀的刀杆可重复使用，节省了刀杆材料。

刀杆和刀片可实现标准化、系列化，有利用刀具的管理工作。

图2为常见车刀的结构示意图。

图2 常用车刀结构示意图4.外圆车刀的选择和装夹外圆车刀应根据外圆表面加工方案选择。

粗车外圆要求外圆粗车刀强度高，能在切削深度大或走刀速度快的情况下保持刀头坚固。

精车外圆要求外圆车刀刀刃锋利、光洁。

如图1所示，主偏角Кr=75°外圆车刀刀头强度高，生产中常选用为外圆粗车刀；主偏角Кr=45°弯头车刀，使用方便，还可以车端面和倒角，但因其副偏角К'r大，工件表面加工粗糙，不适于精加工；主偏角Кr=90°的外圆车刀可用粗车或精车，还可车削有垂直台阶的外圆和细长轴。

车刀在刀架上的安装高度，一般应使刀尖在与工件旋转轴线等高的地方．安装时可用尾架顶尖作为标准，或在工件端面车一印痕，就可知道轴线位置，把车刀调整安装好。

车刀在刀架上的位置，一般应垂直于工件旋转轴线，否则会引起主偏角Кr变化，还可能使刀尖扎入工件已加工表面或影响表面粗糙度质量。

5.车床（1）车床的用途车床主要用于加工零件的各种回转表面，如内外圆柱表面，内外圆锥表面，成形回转表面和回转体的端面等，有些车床还能车削螺纹表面。

由于大多数机器零件都具有回转表面，并且大部分需要用车床来加工，因此，车床是一般机器制造厂中应用最广泛的一类机床，约占机床总数的35%~50%。

在车床上，除使用车刀进行加工之外，还可以使用各种孔加工刀具（如钻头、铰刀、镗刀等）进行孔加工，或者使用螺纹刀具（丝锥、板牙）进行内、外螺纹加工。

（2）车床的运动①工件的旋转运动是车床的主运动，其特点是速度较高，消耗功率较大。

②刀具的直线移动是车床的进给运动，是使毛坯上新的金属层被不断投入切削，以便切削出整个加工表面。

上述运动是车床形成加工表面形状所需的表面成形运动。

车床上车削螺纹时，工件的旋转运动和刀具的直线移动则形成螺旋运动，是一种复合成形运动。

（3）车床的分类为适应不同的加工要求，车床分为很多种类。

按其结构和用途不同，可分为：卧式车床（图3）、立式车床（图4）、转塔车床、回轮车床、落地车床、液压仿形及多刀自动和半自动车床、各种专用车床（如曲轴车床、凸轮车床等）、数控车床和车削加工中心等。

1、11—床腿2—进给箱3—主轴箱4—床鞍5—中滑板6—刀架7—回转盘8—小滑板9—尾架10—床身12—光杠13—丝杠14—溜板箱图3 CA6140型卧式车床图4 立式车床6.CA6140型卧式车床（1）机床的工艺范围及其组成CA6140型卧式车床的工艺范围很广，能适用于各种回转表面的加工，如车削内外圆柱面、圆锥面、环槽及成形回转面；车削端面及各种常用螺纹；还可以进行钻孔、扩孔、铰孔、滚花、攻螺纹和套螺纹等工作。

其加工的典型表面见图5。

图5 CA6140型卧式车床加工的典型表面CA6140型卧式车床的通用性较强，但机床的结构复杂且自动化程度低，加工过程中辅助时间较长，适用于单件、小批量生产及修理车间。

CA6140型卧式车床的布局及组成见图3。

图6 CA6140型卧式车床的传动系统图（2）机床的传动系统图6为CA6140型卧式车床的传动系统图。

图中左上方的方框内表示机床的主轴箱，框中是从主电动机到车床主轴的主运动传动链。

传达链中的滑移齿轮变速机构，可使主轴得到不同的转速；片式摩擦离合器换向机构，可使主轴得到正、反向转速。

左下方框表示进给箱，右下方框表示溜板箱。

从主轴箱中下半部分传动件，到左外侧的挂轮机构、进给箱中的传动件、丝杆或光杠以及溜板箱中的传动件，构成了从主轴到刀架的进给传动链。

进给换向机构位于主轴箱下部，用于切削左旋或右旋螺纹，挂轮或进给箱中的变换机构，用来决定将运动传给丝杠还是光杠。

若传给丝杠，则经过丝杠和溜板箱中的开合螺母，把运动传给刀架，实现切削螺纹传动链；若传给光杠，则通过光杠和溜板箱中的转换机构传给刀架，形成机动进给传动链。

溜板箱中的转换机构用来确定是纵向进给或是横向进给。

①主运动传动链运动由主电动机经V带轮传动副Ф130mm/Ф230mm传至主轴箱中的轴Ⅰ,轴Ⅰ上装有双向多片摩擦离合器M1,使主轴正转、反转或停止。

主运动传动链的传动路线表达式为由传动路线表达式可以看出，主轴可获得2×3×[（2×2）+1]=30级正转转速，由于轴Ⅲ至轴Ⅴ间的两组双联滑移齿轮变速组的4种传动比为其中u2=u3,所以实际只有3种不同的传动比，因此主轴只能获得2×3×［（2×2－1）+1］＝24级正转转速。

同理主轴可获得3×［（2×2－1）+1］＝12级反转转速。

主轴反转时，轴Ⅰ－Ⅱ间传动比的值大于正转时传动比的值，所以反转转速大于正转转速。

主轴反转一般不用于切削，而是用于车削螺纹时，切削完一刀后，使车刀沿螺旋线退回，以免下一次切削时“乱扣”。

转速高，可节省辅助时间。

②车削螺纹传动链CA6140型车床能够车削米制、英制、模数制和径节制四种标准螺纹，还能够车削大导程、非标准和较精密的螺纹，这些螺纹可以是左旋的也可以是右旋的。

车削螺纹传动链的作用，就是要得到上述各种螺纹的导程。

表3 各种标准螺纹的螺距参数及其与螺距、导程的换算关系不同标准的螺纹用不同的参数表示其螺距，表3列出了米制、英制、模数制和径节制四种螺纹的螺距参数及其与螺距Ｐ、导程Ｌ之间的换算关系。

车削螺纹时，必须保证主轴每转一转，刀具准确地移动被加工螺纹的一个导程L I，其运动平衡式为注：表中K为螺纹线数式中u——从主轴到丝杠之间的总传动比；L丝——机床丝杠的导程（CA6140型车床L丝=12mm）；L I——被加工螺纹的导程（mm）。

在这个平衡式中，通过改变传动链中的传动比u，就可以得到要加工的螺纹导程。

CA6140型车床车削上述各种螺纹时传动路线表达式为其中u基是轴ⅩⅢ和轴ⅩⅣ之间变速机构的8种传动比，即：上述变速机构是获得各种螺纹的基本机构，称为基本螺距机构或称基本组。

u倍是轴ⅩⅤ和轴ⅩⅦ之间变速机构的4种传动比，即：上述4种传动比按倍数关系排列。

用于扩大机床车削螺纹导程的种数。

这个变速机构称为增倍机构或增倍组。

在加工正常螺纹导程时，主轴Ⅵ直接传动轴Ⅸ，其间传动比，此时能加工的最大螺纹导程L=12mm。

如果需要车削导程更大的螺纹时，可将轴Ⅸ的滑移齿轮58向右移动，使之与轴Ⅷ上的齿轮26啮合，从主轴Ⅵ至轴Ⅸ间的传动比为这表明，当车削螺纹传动链其它部分不变时，只做上述调整，便可使螺纹导程比正常导程相应地扩大4倍或16倍。

通常把上述传动机构称之为扩大螺距机构。

在CA6140型车床上，通过扩大螺距机构所能车削的最大米制螺纹导程为192mm。

必须指出，扩大螺距机构的传动比u扩是由主运动传动链中背轮机构齿轮的啮合位置所确定的，而背轮机构一定的齿轮啮合位置，又对应一定的主轴转速，因此，主轴转速一定时，螺纹导程可能扩大的倍数是确定的。

具体地说，主轴转速是10～32r/min时，导程可扩大16倍；主轴转速是40～125r/min时，导程可扩大4倍；主轴转速更高时，导程不能扩大。

这也正好符合大导程螺纹只能在低速时车削的实际需要。

当需要车削非标准螺纹和精密螺纹时，需将进结箱中的齿式离合器M3、M4和M5全部接合上，此时，轴ⅩⅡ、ⅩⅣ、ⅩⅦ和丝杠ⅩⅧ联成一体，运动由挂轮直接传给丝杠，被加工螺纹的导程L工可通过选配挂轮来实现，因此可以车削任意导程的非标准螺纹。

同时，由于传动链大大地缩短，减少了传动件制造和装配误差对螺纹螺距精度的影响，若选用高精度的齿轮做为挂轮，则可加工精密螺纹。

挂轮换置公式为：③纵向和横向机动进给传动链纵向进给一般用于外圆车削，而横向进给用于端面车削。

为了减少丝杠的磨损和便于操纵，机动进给是由光杠经溜板箱传动的，其传动路线表达式为：CA6140型车床纵向机动进给量有64级。

其中，当进给运动由主轴经正常螺距米制螺纹传动路线时，可获得范围为0.08～1.22mm/r 32级正常进给量；当进给运动由主轴经正常螺距英制螺纹传动路线时，可获得0.86～1.59mm/r 8级较大进给量；若接通扩大螺距机构，选用米制螺纹传动路线，并使u倍=1/8，可获得0.028～0.054mm/r8级用于高速精车的细进给量；而接通扩大螺距机构，采用英制螺纹传动路线，并适当调整增倍机构，可获得范围为1.71～6.33mm/r 16级供强力切削或宽刃精车之用的加大进给量。

分析可知，当主轴箱及进给箱中的传动路线相同时，所得到的横向机动进给量级数与纵向相同，且横向进给量f横=1/2f纵。

这是因为横向进给经常用于切槽或切断，容易产生振动，切削条件差，故使用较小进给量。

④刀架快速移动传动链刀架的快速移动是由装在溜板箱内的快速电动机（0.25kw,2800r/min）驱动的。

按下快速移动按钮，启动快速电动机后，由溜板箱中的双向离合器M8和M9控制其纵、横双向快速移动。

刀架快速移动时，可不必脱开机动进给传动链，在齿轮56与轴之间装有超越离合器M6，可保证光杠和快速电机同时传给轴运动而不相互干涉。
