叶片泵的工作原理
叶片泵的工作原理

叶片泵的工作原理
叶片泵是一种常见的动力泵,它通过叶片的旋转来产生并输送流体。
叶片泵通常由泵体、叶片、轴和驱动装置等组成。
叶片泵的工作过程如下:
1. 启动叶片泵的驱动装置,使其旋转。
通常,叶片泵的驱动装置可以是电动机、发动机或其他能提供旋转动力的装置。
2. 当驱动装置带动轴旋转时,叶片也随之旋转。
叶片通常是固定在轴上的,可以是直角或斜角形状。
3. 当叶片旋转时,它们与泵体内的液体相互作用。
液体会受到叶片的作用力,从而被推动和压缩。
4. 在叶片泵的吸入端,液体会进入泵体,并填充在叶片与泵体之间的空间中。
随着叶片的旋转,液体被推到泵体的排出端。
5. 在叶片泵的排出端,液体被压缩并迫使通过排出口离开泵体。
此时,液体的压力比在吸入端时更高。
6. 叶片的旋转速度和叶片的形状决定了叶片泵的流量和扬程。
流量指的是单位时间内通过泵的液体量,扬程指的是液体被泵抬升的高度。
需要注意的是,叶片泵的旋转方向是有要求的。
通常,叶片泵的旋转方向应与泵体上标明的箭头方向一致,以确保泵的正常
工作。
叶片泵在工程和工业领域中广泛应用,常见的应用场景包括供水、给排水系统、冷却系统和化工过程中的液体输送等。
叶片泵工作原理及应用

(3)转子受到径向液压不平衡 作用力,故又称非平衡式泵
图1 双作用叶片泵工作原理
1-压油口 2-转子 3-定子 4-叶片 5—吸油口
1.单作用叶片泵的工作原理 单作用泵的结构特点: (4)改变转子和定子间的偏心 距,可以改变泵的排量。故单 作用叶片泵都是变量泵。
图3.3.2 外反馈限压式变量叶片泵工作原理
1-变量活塞 2-调节弹簧 3-压力调节螺钉 4-流量调节螺钉
3.外反馈限压式变量泵及其工作原理
当F<Ft,定子处于左极 限位置,偏心距最大,泵输
出流量最大。当泵的出口压
力p增大,定子将向着使偏
心减小的右方向移动。设位
移为x,则弹簧弹力增加到
Ft=k(x+x0).当弹簧弹力与 液压力平衡时,定子和转子
2 改善叶片受力状况 (1) 字母叶片方式 (2) 双叶片方式 (3) 柱销叶片方式
图3.3.4 双作用叶片泵工作原理
片泵
1-定子 2-压油口 3-转子 4-叶片 5-吸油口
(三).排量与流量计算
双作用叶片泵的排量为
Vp
2B(R
r)[(R
r)
SZ
cos
]
式中,R,r-分别为定子圆弧部分的长短半径 θ-叶片的倾角 S-叶片的厚度
(三).排量与流量计算 双作用叶片泵的实际流量为
q
2
三、提高叶片泵工作压力的方法
为了保证叶片与定子内表面可靠接触,形成密封容 积,使泵正常工作,叶片根部一般通以压力油。
当叶片处于排油区时,其顶部受高压作用,叶片靠 离心力被甩出贴向定子内表面;当处于吸油区时,顶部 为吸油压力,根部为排油压力,这一压差使叶片以很大 的压力压向定子内表面。随着运行,这一压差增大,加 速了定子内表面吸油区的磨损。

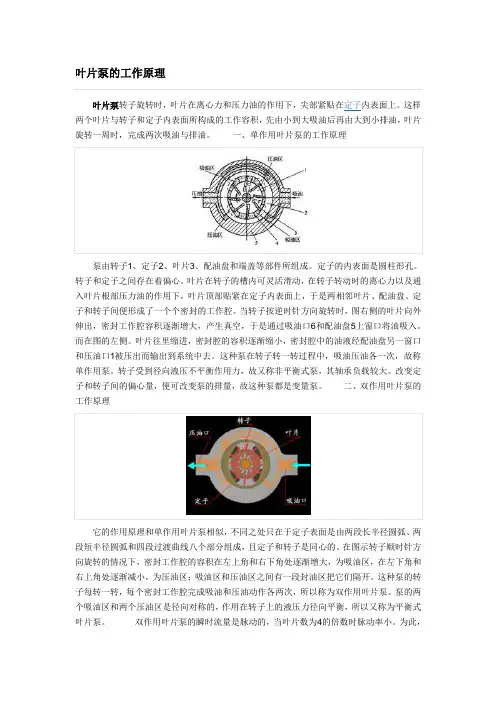

叶片泵原理

叶片泵的工作原理叶片泵转子旋转时,叶片在离心力和压力油的作用下,尖部紧贴在定子内表面上。
这样两个叶片与转子和定子内表面所构成的工作容积,先由小到大吸油后再由大到小排油,叶片旋转一周时,完成两次吸油与排油。
一、单作用叶片泵的工作原理泵由转子1、定子2、叶片3、配油盘和端盖等部件所组成。
定子的内表面是圆柱形孔。
转子和定子之间存在着偏心。
叶片在转子的槽内可灵活滑动,在转子转动时的离心力以及通入叶片根部压力油的作用下,叶片顶部贴紧在定子内表面上,于是两相邻叶片、配油盘、定子和转子间便形成了一个个密封的工作腔。
当转子按逆时针方向旋转时,图右侧的叶片向外伸出,密封工作腔容积逐渐增大,产生真空,于是通过吸油口6和配油盘5上窗口将油吸入。
而在图的左侧。
叶片往里缩进,密封腔的容积逐渐缩小,密封腔中的油液经配油盘另一窗口和压油口1被压出而输出到系统中去。
这种泵在转子转一转过程中,吸油压油各一次,故称单作用泵。
转子受到径向液压不平衡作用力,故又称非平衡式泵,其轴承负载较大。
改变定子和转子间的偏心量,便可改变泵的排量,故这种泵都是变量泵。
二、双作用叶片泵的工作原理它的作用原理和单作用叶片泵相似,不同之处只在于定子表面是由两段长半径圆弧、两段短半径圆弧和四段过渡曲线八个部分组成,且定子和转子是同心的。
在图示转子顺时针方向旋转的情况下,密封工作腔的容积在左上角和右下角处逐渐增大,为吸油区,在左下角和右上角处逐渐减小,为压油区;吸油区和压油区之间有一段封油区把它们隔开。
这种泵的转子每转一转,每个密封工作腔完成吸油和压油动作各两次,所以称为双作用叶片泵。
泵的两个吸油区和两个压油区是径向对称的,作用在转子上的液压力径向平衡,所以又称为平衡式叶片泵。
双作用叶片泵的瞬时流量是脉动的,当叶片数为4的倍数时脉动率小。
为此,双作用叶片泵的叶片数一般都取12或16。
注意事项叶片泵的管理要点除需防干转和过载、防吸入空气和吸入真空度过大外,还应注意:1.泵转向改变,则其吸排方向也改变叶片泵都有规定的转向,不允许反。
叶片泵工作原理及应用

降低噪音和振动
优化流体动力学设计
通过改进泵的流体动力学设计,降低 泵运行时的噪音和振动。例如,优化 进出口管道设计、减少流体阻力等措 施,以减小泵的振动和噪音。
减震和隔振措施
在泵的底座或支撑结构中采取减震和 隔振措施,以减小泵运行时的振动和 噪音对周围环境的影响。例如,安装 减震器和隔振器等装置。
优点
效率高
叶片泵由于其独特的工作原理, 能够在输送介质时减少摩擦和能 量损失,因此具有较高的效率。
流量稳定
叶片泵的流量输出相对稳定,不 受压力和温度等因素的影响,适 用于需要稳定流量的场合。
寿命长
由于叶片泵内部结构简单,磨 损较小,因此具有较长的使用 寿命。
适用范围广
叶片泵可以适用于各种不同的介质 和工况条件,如油、水、气体等, 因此在许多领域都有广泛的应用。
降低噪音和振动
优化流体动力学设计
通过改进泵的流体动力学设计,降低 泵运行时的噪音和振动。例如,优化 进出口管道设计、减少流体阻力等措 施,以减小泵的振动和噪音。
减震和隔振措施
在泵的底座或支撑结构中采取减震和 隔振措施,以减小泵运行时的振动和 噪音对周围环境的影响。例如,安装 减震器和隔振器等装置。
离心式叶片泵的优点是流量大、扬程低、结构简单、使用维 护方便,适用于输送不含固体颗粒和纤维的液体,尤其适用 于输送粘度较大的液体。
轴流式叶片泵工作原理
轴流式叶片泵是利用叶轮的高速旋转来输送液体的叶片泵 ,其工作原理是:当泵轴旋转时,叶片在离心力的作用下 向外甩出,将液体沿叶片泵的压出室甩出,进入压出室, 然后进入排出管路或下一级叶轮。
混流式叶片泵的优点是流量大、扬程低、结构简单、使用维护方便,适用于输送 不含固体颗粒和纤维的液体,尤其适用于输送粘度较大的液体。

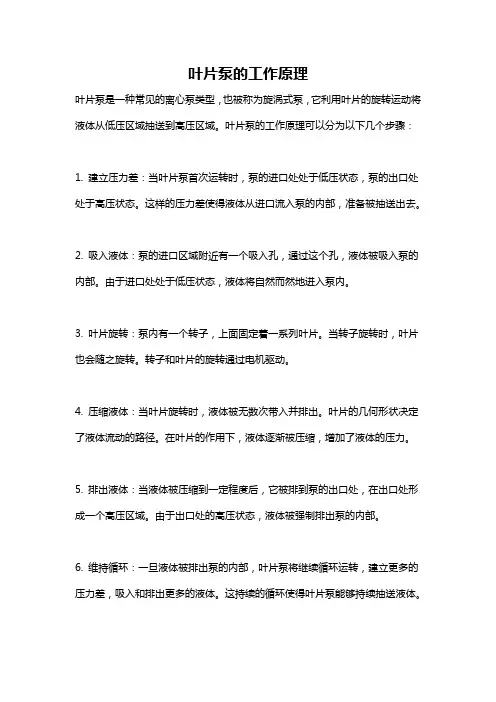

叶片泵的工作原理

叶片泵的工作原理叶片泵是一种常见的离心泵类型,也被称为旋涡式泵,它利用叶片的旋转运动将液体从低压区域抽送到高压区域。
叶片泵的工作原理可以分为以下几个步骤:1. 建立压力差:当叶片泵首次运转时,泵的进口处处于低压状态,泵的出口处处于高压状态。
这样的压力差使得液体从进口流入泵的内部,准备被抽送出去。
2. 吸入液体:泵的进口区域附近有一个吸入孔,通过这个孔,液体被吸入泵的内部。
由于进口处处于低压状态,液体将自然而然地进入泵内。
3. 叶片旋转:泵内有一个转子,上面固定着一系列叶片。
当转子旋转时,叶片也会随之旋转。
转子和叶片的旋转通过电机驱动。
4. 压缩液体:当叶片旋转时,液体被无数次带入并排出。
叶片的几何形状决定了液体流动的路径。
在叶片的作用下,液体逐渐被压缩,增加了液体的压力。
5. 排出液体:当液体被压缩到一定程度后,它被排到泵的出口处,在出口处形成一个高压区域。
由于出口处的高压状态,液体被强制排出泵的内部。
6. 维持循环:一旦液体被排出泵的内部,叶片泵将继续循环运转,建立更多的压力差,吸入和排出更多的液体。
这持续的循环使得叶片泵能够持续抽送液体。
需要注意的是,叶片泵的工作原理与许多其他类型的泵有所不同。
例如,容积泵是通过变化泵腔的容积来抽送液体,而隔膜泵则是通过隔膜的运动来抽送液体。
相比之下,叶片泵主要依靠叶片的旋转运动来实现液体的抽送和压力增加。
叶片泵的工作原理使其在许多领域得到广泛应用。
它们通常被用于液体输送、水循环系统、供水系统等。
叶片泵能够处理不同类型的液体,包括清水、污水、化学物质等。
由于其简单而可靠的设计,叶片泵在许多工业和家庭环境中都得到了广泛的应用。
叶片泵的原理特点和应用

叶片泵的原理特点和应用1. 原理叶片泵是一种常用的离心泵,它的工作原理如下:•叶片泵由转子和定子两部分组成,其中转子上装有几个叶片。
•当泵启动时,转子开始旋转,叶片被离心力推向定子。
•叶片和定子之间形成一系列密封的工作腔。
•当叶片离开定子时,工作腔被扩大,造成负压。
•负压使液体被吸入泵内,然后被推到出口。
2. 特点叶片泵具有以下特点:•高效率:叶片泵的设计使其在处理高粘度液体时保持高效率。
•自吸能力强:叶片泵具有较强的自吸能力,可以排空管道和吸入液体。
•适应性强:叶片泵适用于运输各种液体,包括易腐蚀液体和高温液体。
•结构简单:叶片泵的结构相对简单,易于制造和维修。
3. 应用叶片泵广泛应用于以下领域:3.1 工业领域•石油和天然气工业:叶片泵用于输送原油、石油产品和气体。
•化工工业:叶片泵用于输送化工产品,例如溶剂、酸和碱。
•食品和饮料工业:叶片泵用于输送各种食品和饮料,例如果汁、啤酒和牛奶。
•制药工业:叶片泵用于输送药品和药水。
•印刷和纸浆工业:叶片泵用于输送油墨和纸浆。
3.2 建筑领域•污水管理:叶片泵用于排水和处理污水。
•消防系统:叶片泵用于供水和增压消防系统。
3.3 农业领域•灌溉系统:叶片泵用于供水农田和园艺用途。
3.4 其他领域•汽车工业:叶片泵用于发动机冷却和润滑系统。
•船舶工业:叶片泵用于泵舱排水和船用提取水源。
结论叶片泵是一种应用广泛的离心泵,其原理简单而高效。
它具有自吸能力强、适应性强和结构简单等特点,被广泛应用于工业、建筑、农业和其他领域。
在未来,叶片泵还将继续发展,以满足不同行业的需求。
叶片泵的原理和类型有哪些

叶片泵的原理和类型有哪些叶片泵是一种常用的离心泵,其原理是利用转动的叶轮产生离心力,使液体在泵体内流动。
叶片泵具有结构简单、工作稳定、流量大等特点,广泛应用于工业、建筑、农业等领域。
下面将详细介绍叶片泵的原理和类型。
一、叶片泵的原理叶片泵的工作原理是利用叶轮的旋转,产生离心力。
当叶轮旋转时,液体从吸入口进入泵的腔室,叶轮的离心力将液体往外部抛出,从而实现液体的输送。
具体来说,叶片泵的工作过程可以分为以下几个步骤:1. 吸入过程:当叶轮旋转时,压力减小,吸入口处的液体受大气压力作用,进入泵体内部。
2. 加速过程:液体进入泵体后,随着叶片泵叶轮的旋转,液体开始加速运动。
3. 高速旋转:在加速过程中,液体受到叶轮的离心力作用,被抛出叶轮,形成高速旋转的涡轮。
4. 出口过程:高速旋转的涡轮推动液体沿泵体的流道离开泵。
总的来说,叶片泵的工作原理就是利用叶轮的旋转产生离心力,将液体从吸入口吸入泵体,然后通过旋转造成的高速运动,将液体推出泵体的出口。
二、叶片泵的类型根据叶轮的结构和工作方式,叶片泵主要可以分为以下几种类型:1. 开式叶片泵:开式叶片泵又称为离心泵,叶轮的吸入端和排出端都是开放的。
这种泵适用于输送清洁的、低粘度的液体,如清水、石油、酒精等。
开式叶片泵通常具有较高的效率和较大的流量。
2. 闭式叶片泵:闭式叶片泵又称为循环泵,叶轮的吸入端和排出端都是封闭的。
这种泵适用于输送含有颗粒、纤维、高粘度等物质的液体,如污水、糊状物、果浆等。
闭式叶片泵通常具有较小的流量和较高的扬程。
3. 混流泵:混流泵是一种介于离心泵和轴流泵之间的泵,其叶轮具有既有离心又有轴流的作用。
它可以同时产生向心力和离心力,提供较高的扬程和较大的流量。
混流泵适用于输送清洁的、低粘度的液体。
4. 离心泵和轴流泵的结合体:离心泵和轴流泵的结合体,可以在一定程度上综合了两者的优点。
这种泵通常在轴流泵的基础上加装离心泵的作用,可以提供更大的扬程和更大的流量。
叶片泵工作原理及应用论文

叶片泵工作原理及应用论文叶片泵是一种常见的离心泵,也被称为旋片泵或转子泵,其工作原理是通过转子和叶片的相对运动来实现液体的吸入和排出。
叶片泵主要由驱动轴、转子和叶片组成。
转子位于驱动轴的中心,叶片则固定在转子上。
当驱动轴旋转时,转子和叶片也跟随转动。
叶片泵的工作过程可以分为以下几个步骤:1. 吸入过程:当转子旋转时,叶片与泵腔之间形成一个负压区域,液体被吸入泵腔。
2. 进行压缩:随着转子继续旋转,叶片将液体从吸入端推向排出端,液体逐渐被压缩。
3. 排出过程:当叶片推压液体到达泵腔的排出端时,液体通过排出口被排出。
叶片泵具有以下几个特点:1. 结构简单紧凑:叶片泵的主要部件较少,结构简单,体积小巧,适合安装在狭小的空间内。
2. 运行平稳可靠:叶片泵转子和叶片之间的接触是靠离心力实现的,所以液体进出口之间没有直接的物理接触,减少了摩擦,使泵的运行更加平稳可靠。
3. 适用范围广:叶片泵适用于输送含有悬浮颗粒的液体和高粘度液体,如石油、化工、食品、制药等领域。
叶片泵在实际应用中具有广泛的应用,以下是几个典型的应用论文:1. 《叶片泵在石油勘探中的应用研究》:该论文通过实验研究叶片泵在石油勘探中的应用,比较叶片泵与其他类型泵的性能和适用性,总结了叶片泵的优势和不足,并提出了改进意见。
2. 《叶片泵在化工工艺中的应用分析》:该论文通过对化工工艺中液体输送的要求和叶片泵的特点进行分析,探讨了叶片泵在化工工艺中的应用前景,并提出了优化设计方案。
3. 《叶片泵在食品生产中的应用研究》:该论文通过实验研究叶片泵在食品生产过程中的应用,研究了不同液体条件下叶片泵的运行性能和液体输送效果,为食品生产中叶片泵的选择和优化提供了理论依据。
4. 《叶片泵在制药工艺中的应用案例分析》:该论文通过实际应用案例分析叶片泵在制药工艺中的应用,探讨了叶片泵在不同制药工艺中的适应性和可行性,为制药企业选用叶片泵提供了参考。
综上所述,叶片泵是一种结构简单、运行可靠、适用范围广泛的离心泵。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
叶片泵的工作原理
单作用:叶片是镶嵌在槽里的,可以自由滑动,当旋转产生时,叶片在离心作用下甩到泵壳上,叶片泵是容积泵,相邻的两个叶片运动到下边时与泵壳和转子封闭的容积最小,在上边时最大,当转子顺时针转动时,相邻两叶片经历从最下边到最上边的过程就是容积增大过程,所以吸油(从第四象限到第二象限);从最上到最下是容积减小过程,所以压油(从第二到第四象限)。
双作用:当电机带动转子沿转动时,叶片在离心力和叶片底部压力油的双重作用下向外伸出,其顶部紧贴在定子内表面上。
处于四段同心圆弧上的四个叶片分别与转子外表面、定子内表面及两个配流盘组成四个密封工作油腔。
这些油腔随着转子的转动,密封工作油腔产生由小到大或由大到小的变化,可以通过配流盘的吸油窗口(与吸油口相连)或排油窗口(与排油口相连)将油液吸入或压出。
