普通大型超市暖通空调规范

普通大型超市暖通空调规范

普通大型超市暖通空调规范内容工程空调风、空调水系统。

一.依据1、本工程概念设计2、招投标说明及设计之功用要求3、建筑专业的总平面图4、《民用建筑设计通则》5、《建筑设计防火规范》6、《暖通空调设计规范》7、《通风与空调工程施工质量验收规范》二.概要室内通风空调系统分区系统设置。

大厅自动扶梯口、商店街、卖场、办公区。

有地下室的地下室也作为一个分区。

采用全新风方式。

若条件不够,新风不得小于总送风量的50%。

东北地区:除分区以外,各大厅,车库等入口处采用热风幕(热水型)。

其他地区:除分区以外,各大厅等入口处采用空气幕。

室内空调水系统分区系统设置。

大厅自动扶梯口、商店街、卖场、库存区、办公室空调水。

有地下室的地下室也作为一个分区。

每一分区独立设置空调管道,在集分水器安装阀门进行控制。

空调管道系统采用同程式系统。

三.说明1、空调制冷冷源:采用冰水主机,根据冷量实际情况当冷量低于400冷吨使用螺杆机组当冷量高于400冷吨使用离心机组在一些可以利用热源的地方可以用溴化锂吸收式或蒸发式主机。

空调主机供回水温度7-12度。

供7℃,回12℃.冷量估算:1、东北地区一层商店200W/M2,卖场部分250W/M2,办公室180 W/M2,采用全新风系统,冬季库存区只设计采暖、排烟排风,夏季不制冷。

2、其他地区一层商店250W/M2,卖场部分250W/M2(华南区卖场部分300W/M2),办公区180 W/M2,采用全新风系统,库存区只设计排烟和排风。

办公区采用分体空调或风机盘管。

3、熟食、烘焙采用风机盘管,肉品及蔬工采用冷冻冷藏蒸发器制冷。

4、厕所采用风机盘管。

5、收货办公室、消防监控室、EDP机房、仓管办公室、退换货中心金融室采用分体空调加新风。

2、空调制热热源(尽量采用市政采暖):采用无压锅炉,根据当地情况,燃料可采用煤气、天然气等。

锅炉供回水温度50-60度。

热量估算:1、东北地区一层商店150KCAL/M2,卖场部分150KCAL/M2,办公区90KCAL/M2,采用全新风系统,库存区80 KCAL/M2,各入口处采用热风幕机,热风幕机采用水循环,热风幕机用水单独设置锅炉,热水温度应达到90度。

大型购物场所暖通空调设计的要点

大型购物场所暖通空调设计的要点

大型购物场所暖通空调设计的要点本文侧重分析大型购物场所的特征,并从商品特性和人群分布两方面入手阐述了暖通空调在设计上的关键点,希望能完善大型购物场所的暖通空调的设计方案。

标签:大型购物场所;暖通空调;设计要点随着工业化发展的不断推进,在生活中的各个方面工业化都发挥了巨大的作用。

上世纪末,德国率先建设出了相对完善的建筑暖通空调系统,并在全世界广泛使用。

大型购物场所具有人流大、封闭性强等因素,如何更好的进行暖通空调设计是十分关键的问题。

小到对于提升购物场所的利润,大到对于能源的高效利用都具有很大的影响。

1、大型购物场所的特征1.1大型购物场所简述大型购物场所是改革开放的产物,是市场经济运行的重要组成部分。

经过30多年的发展,大型购物场所遍及全国各个区域,其占据着城市的黄金地段,与人民的日常生活联系紧密。

大型购物超市占地几千甚至几万平方米,日人流量巨大,呈现出明显的时间差异。

傍晚和下午是一天中人流量最为巨大的阶段,为此,有的大型购物场所在营业时间上作出调整,追求利益最大化。

一般来说,大型购物场所的营业时间就是暖通空调系统的主要工作时间。

同时,为了更好的吸引消费者,大型购物场所多建设在黄金地段的店面一、二层,为暖通空调的设计与建造提供了基础。

如何根据大型购物场所的营业时间和消费人群等方面的特征来调整暖通空调的设计方案是核心工作,对于降低购物场所的能源消耗和绿色环保都大有裨益。

1.2大型购物场所的结构特点1.2.1在大型购物场所中经常要安置很多的尚品货架,这些商品货架的高度大都在4m-6m的的范围内。

同时,暖通管道一般都安装在商品货架以上1m-3m 处,所以购物场所的楼层高度至少要达到8m。

同时,大型购物场所出于防盗的目的并未设置窗户等通风设施,总的来说,大型购物场所是一个相对封闭的环境,这使得暖通空调系统在其正常营业中占据了重要作用。

1.2.2大型购物场所按照具体功能的不同划分成以下几个区域:(1)购物区:购物场所的核心工作区,提供了大量的商品供消费者选购,其占据总体面积的50%-65%。

大型购物中心暖通空调设计注意事项探究

大型购物中心暖通空调设计注意事项探究

大型购物中心暖通空调设计注意事项探究摘要:随着社会发展水平的不断提高,关于建筑技术方面的新发展在不断深入并且得到广泛应用,城市对于大型购物中心的建设越来越重视,综合的购物中心基本可以实现人们的吃、喝、玩、乐的需求,同时由于人们对于建筑功能的需求日渐丰富,而暖通空调运行作为保障商业大楼行政舒适感的基础条件,所以对商业综合体暖通空调的设计要求也越来越严格。

本文从商业角度出发,对暖通空调在建筑设计中所应当注意的事项进行分析研究,提出一些质量控制方面的问题,为进一步优化商业暖通空调设计的服务质量提供参考。

关键字:购物中心;暖通空调;设计;注意事项引言在最近几年中,由于我国社会经济及科学技术水平的飞速提高,对待节能环保方面的意识越来越看重。

集购物中心具有空间结构复杂、建筑占地面积大、业态种类繁多、人群密集程度高等特点。

因此在设计时必须合理,在进行具体的设计过程时一定要注意细节方面的问题,例如对于冷热源的系统选择、空调开关方式的确定以及不同功能区的通风排烟要求等,这些方面的问题都需要考虑到,只有解决了这些问题,才能更好地为人们提供舒适的室内环境条件,才能使城市商业综合体能够发挥其作用来更好地为人们服务。

一、购物中心主要特征购物中心建筑占地面积大,建筑挑空多,建筑结构复杂,业态最复杂多样,包括了零售,餐饮,教育儿童娱乐等。

1.1建筑空间复杂随着时代经济发展的进步,人们的生活水平越来越高,网络信息化的发达,人们都可以走出去看世界,不论是亲历还是网络电视等多媒体信息渠道的获取,人们眼界越来越广,对审美的水准也不断的提高,传统的住宅底商或者普通的百货建筑造型传统单一,没有特色的建筑外观已经无法博得人们的眼球,没有第一眼的眼缘,如何能吸引消费者走进去购物呢?所以使得建筑师们挖空心思的对建筑的结构空间上凹造型,错落的退台,挑空环绕的空间,这些空间设计虽然都大大的牺牲了建筑面积,但却可以呈现一个博得消费群众眼球的建筑空间。

商店建筑供暖通风和空气调节要求

商店建筑供暖通风和空气调节要求

商店建筑供暖通风和空气调节要求商店建筑的供暖通风和空气调节是确保工作环境舒适和员工健康的重要组成部分。

以下是商店建筑供暖通风和空气调节的要求。

1.供暖要求:商店建筑在冬季必须提供足够的供暖设备,确保室内温度舒适。

供暖设备应当能够在寒冷的天气下保持适宜的温度。

常见的供暖设备包括中央供暖系统、壁挂式加热器和电暖气等。

供暖设备应当定期检查和维修,以确保其正常运行。

2.通风要求:商店建筑的通风系统必须能够提供新鲜空气,并排除室内污染物。

通风系统应当能够充分循环空气,以保持室内空气的流动和清新。

商店建筑的通风系统通常包括空气循环设备、排风扇和排气管道等。

通风设备应当定期清洁和维护,以确保其有效运行。

3.空气调节要求:商店建筑的空气调节系统必须能够调节室内温度和湿度。

空调设备应当具有调控温度和湿度的功能,以确保室内环境的舒适性。

商店建筑的空调系统通常包括中央空调系统、独立式空调设备和风扇等。

空调设备应当定期清洁和维护,以确保其正常运转和室内空气质量。

4.空气质量要求:商店建筑的空气质量是确保员工健康与安全的重要因素。

通风系统应当能够过滤室内空气中的颗粒物和污染物,保持室内空气清洁和新鲜。

商店建筑应当定期进行空气质量检测,确保室内空气符合相关标准和要求。

必要时,可采取空气净化器等措施来提高空气质量。

5.能源效率要求:商店建筑的供暖通风和空气调节系统应当具有高能效性能,以减少能源消耗和环境污染,提高建筑的可持续性。

建筑应当采用节能的供暖设备和通风设备,如热泵和热回收系统等。

此外,定期的维护和系统优化也有助于提高能源效率。

总之,商店建筑的供暖通风和空气调节要求包括提供足够的供暖设备、通风系统,调节室内温度和湿度,并确保室内空气质量达标。

这些要求旨在创建一个舒适和健康的工作环境,提高员工的生产效率和工作满意度。

此外,商店建筑还需要关注能源效率,采用节能设备和措施,以减少对能源的消耗和对环境的影响。

杭州某超市一类高层暖通空调方案说明 _secret

杭州某超市一类高层暖通空调方案说明 _secret

杭州XX 超市一类高层暖通空调方案说明摘要: 本文是暖通专业的方案设计说明,包括空调、通风防排烟设计,供大家参考。

本工程为一类高层建筑,建筑总面积76910平方米,使用功能主要为超市、精品店、商务办公。

地下室有人防工程。

关键词: 高层建筑 超市 空调设计 防排烟1、设计依据1、《高层民用建筑设计防火规范》(GB 50045—95)2001年版2、《采暖通风与空气调节设计规范》(GB50019-2003)3、《汽车库、修车库、停车场设计防火规范》(GB 50067-97)4、《人民防空地下室设计规范》(GB50038-94)5、甲方和建筑专业提供的设计资料2、设计范围* 空调设计* 通风设计* 防排烟设计* 人防设计3、工程概况本工程为一类高层建筑,地上22层,地下1层,建筑总面积76910平方米。

使用功能主要为超市、精品店、商务办公。

主楼高84.1米,作商务办公用。

裙楼高17.5米,作超市营业房使用。

地下室部分区域平时为汽车库,战时为一般人员掩蔽所。

其余区域为各设备用房及精品店。

4、空调设计本工程空调采用风冷模块化热泵中央空调模式。

空调主机放置在裙楼屋面,冬夏两用,为整个中央空调系统提供冷热源,水泵房也设置在裙楼屋面。

空调风系统设计以竖向分层、横向按防火分区设置为原则。

同时依据房间功能分别设置风机盘管及空气处理机等作为空调末端设备。

超市、精品店等大空间区域采用全空气系统,空调处理设备减振吊装于每层顶板下,同时采用低速风管散流器下送至各区域。

商务办公等小空间区域采用风机盘管加新风系统的空调方式,新风经新风处理机处理到室内设计值后送至各房间,新风量的取值按《采暖通风与空气调节设计规范》。

室内设计参数的选取均按《采暖通风与空气调节设计规范》。

主楼的空调系统竖向分为两个区域,设备层以上(即五层以上)为一个区域,一至四层为一个区域。

空调水路系统为双管制变水量系统。

所有冷热空调水管均采用镀锌钢管和无缝钢管,凝结水管道采用UPVC 材料,同时必须均采用B1级橡塑进行防结露保温。

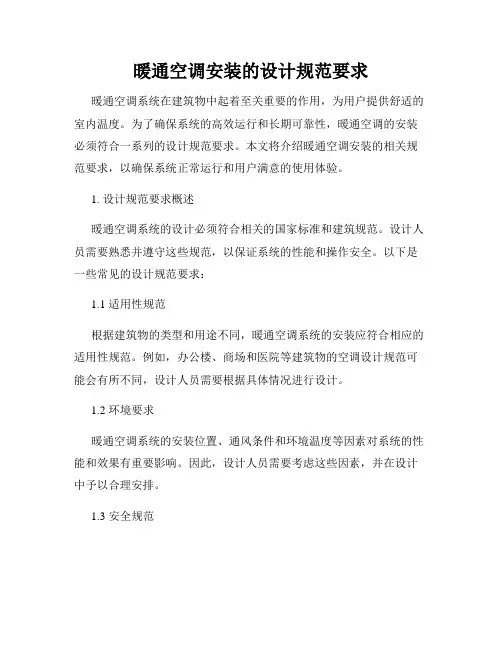

暖通空调安装的设计规范要求

暖通空调安装的设计规范要求

暖通空调安装的设计规范要求暖通空调系统在建筑物中起着至关重要的作用,为用户提供舒适的室内温度。

为了确保系统的高效运行和长期可靠性,暖通空调的安装必须符合一系列的设计规范要求。

本文将介绍暖通空调安装的相关规范要求,以确保系统正常运行和用户满意的使用体验。

1. 设计规范要求概述暖通空调系统的设计必须符合相关的国家标准和建筑规范。

设计人员需要熟悉并遵守这些规范,以保证系统的性能和操作安全。

以下是一些常见的设计规范要求:1.1 适用性规范根据建筑物的类型和用途不同,暖通空调系统的安装应符合相应的适用性规范。

例如,办公楼、商场和医院等建筑物的空调设计规范可能会有所不同,设计人员需要根据具体情况进行设计。

1.2 环境要求暖通空调系统的安装位置、通风条件和环境温度等因素对系统的性能和效果有重要影响。

因此,设计人员需要考虑这些因素,并在设计中予以合理安排。

1.3 安全规范暖通空调系统安装必须符合相关的安全规范,以确保系统的操作安全。

例如,安装位置应避免对人员和设备造成潜在的伤害,必要的防护措施和安全设备也需要齐全。

2. 空调机组安装规范要求暖通空调系统的核心是空调机组,因此其安装必须符合一系列的规范要求。

2.1 安装位置空调机组的安装位置应在通风良好、易于维修和排水的区域。

机组距离墙壁和其他设备的间隔也需要满足相关要求,以确保正常运行和维护。

2.2 防振措施空调机组在运行时会产生振动,为了降低振动对建筑物和设备的影响,需要采取合适的防振措施,如橡胶垫和减震支架等。

2.3 排水要求空调机组在运行时会产生大量的冷凝水,需要合理安排排水系统,确保冷凝水能够有效、稳定地排出。

3. 管道和风管安装规范要求暖通空调系统中的管道和风管的安装也需要符合相应的规范要求。

3.1 材料选择和安装管道和风管的材料选择应符合相关标准,且安装时需要保证密封性和可靠性。

管道和风管的布置和连接方式也需要符合规范要求,以确保空气流通和系统正常运行。

商店建筑供暖通风和空气调节要求

商店建筑供暖通风和空气调节要求

商店建筑供暖通风和空气调节要求1、商店建筑应根据规模、使用要求及所在气候区,设置供暖、通风及空气调节系统,并应根据当地的气象、水文、地质条件及能源情况,选择经济合理的系统形式及冷、热源方式。

2、当设置供暖、通风及空气调节时,室内空气计算参数应符合下列规定:(1)当采用室外自然空气冷却时,营业厅的温度不应高于32℃;(2)当设置供暖设施时,供暖房间室内设计温度应符合表7.2.2-1的规定;表7.2.2-1 供暖房间室内设计温度(3)当设置空气调节时,空调房间室内设计计算参数应符合表7.2.2-2的规定;表7.2.2-2 空调房间室内设计计算参数注:空气调节系统冬季供热时,室内温度18℃~20℃;空气调节系统冬季供冷时,室内温度20℃~24℃。

(4)营业厅、室的新风量不应小于15m3/(h·人),且应保证稀释室内污染物所需新风量。

3、供暖通风及空气调节系统的设置应符合下列规定:(1)当设供暖设施时,不得采用有火灾隐患的采暖装置;(2)对于设有供暖的营业厅,当销售商品对防静电有要求时,宜设局部加湿装置;(3)通风道、通风口应设消声、防火装置;(4)营业厅与空气处理室之间的隔墙应为防火兼隔声构造,并不宜直接开门相通;(5)平面面积较大、内外分区特征明显的商店建筑,宜按内外区分别设置空调风系统;(6)大型商店建筑内区全年有供冷要求时,过渡季节宜采用室外自然空气冷却,供暖季节宜采用室外自然空气冷却或天然冷源供冷;(7)对于设有空调系统的营业厅,当过渡季节自然通风不能满足室内温度及卫生要求时,应采用机械通风,并应满足室内风量平衡;(8)空调及通风系统应设空气过滤装置,且初级过滤器对大于或等于5μm的大气尘计数效率不应低于60%,终极过滤器对大于或等于1μm的大气尘计数效率不应低于50%;(9)当设有空调系统时,应按现行国家标准《公共建筑节能设计标准》GB 50 189的规定设置排风热回收装置,并应采取非使用期旁通措施;(10)人员密集场所的空气调节系统宜采取基于CO2浓度控制的新风调节措施;(11)严寒和寒冷地区带中庭的大型商店建筑的门斗应设供暖设施,首层宜加设地面辐射供暖系统。

浅谈城市大型商业综合体的暖通空调设计

浅谈城市大型商业综合体的暖通空调设计

浅谈城市大型商业综合体的暖通空调设计摘要:近年来国内城市综合体项目大量出现,由于其建筑体量大、空间复杂、业态繁多,因此必须有针对性地采取通风、空调及防排烟措施,提供各业态所需的室内环境条件。

基于此,本文针对这一现象对城市大型商业综合体的暖通空调设计展开分析。

关键词:城市大型商业综合体;暖通空调设计;要点1、大型商业综合体的暖通空调设计应遵循的原则1.1安全性原则大型商业综合体暖通空调系统的安全性的提高是通过对设备多方面改善来达到的。

应当从人员环境安全、系统设备运行安全、物品摆放安全、物品防火环境安全、重要设备防火环境安全几个方面增强安全性。

在一些易燃易爆工程中,通风空调系统必须严格按照安全标准设计,设计人员不仅要考虑实用性,最重要的是要考虑其安全性。

否则暖通空调在运行中,一旦发生可燃性气体、液体泄漏,后果将不堪设想。

应按照有关防火设计规范来考虑防火安全问题,设备安全运行的问题主要包括制冷系统的安全等。

1.2生态指令的首要目标由于对全球暖通空调行业的高效和安全制冷剂的使用采取了无必要的和未经证实的限制措施,这个目标的实现可能会受到影响。

我们都知道,暖通空调产品包括制冷剂的环保性能都应该在初步研究的基础上进行评估,但是,我们并不支持将制冷剂的类型作为生态设计的基本需求。

2、城市大型商业综合体暖通空调设计要点2.1商业综合体空调冷热源选择商业综合体采用的冷源有以下几种:往复式制冷机组、离心式制冷机组、螺杆式制冷机组、吸收式制冷机组。

热源有以下几种:城市热网、锅炉、空气源热泵。

大型商业综合体宜相对集中设置冷热源,各功能区域冷热源宜分开设置以便于运营管理,如商业、电影院、办公、酒店、公寓等。

冷源宜采用水冷机组;空调热源在有城市热网的情况下,优先考虑城市热网。

无城市热网时,可以采用热水锅炉供热。

个别区域由于运营时间不同,可以独立设置风冷热泵机组。

冷热源机房宜靠近负荷中心,目前由于考虑到各区域的商业价值,商业综合体中冷热源多设置于地下室。

大型购物场所的暖通空调设计要点

大型购物场所的暖通空调设计要点

浅谈大型购物场所的暖通空调设计要点摘要:随着社会的发展与进步,大型购物场所的暖通空调设计对于现实生活具有重要的意义。

本文主要介绍大型购物场所的暖通空调设计要点的有关内容。

关键词:暖通空调设计;大型购物广场;设计要点;中图分类号:s611 文献标识码:a 文章编号:引言近年来,大型购物场所采用的空调形式应该避免室内产生不舒适的冷风感或大温差,对采暖环境也必须顾及到室内平均的辐射温度。

其采用的空调形式除顾及上述要求外,还要对经济性、节能性、设备的维修性能、空调噪声等影响进行综合考虑后而决定。

大型购物中心由于其单体面积大, 功能复杂而使暖通空调设计显得十分关键, 科学合理的设计除能满足使用要求外, 还能节省大量能耗。

一、工程概况某建筑物的总建筑面积约13400m2,建筑总高度为15.20m,地上三层。

建筑功能主要为超市、商业、办公等。

二、设计参数室内设计参数见表l根据空调负荷计算结果,空调系统设计冷负荷为1800kw,热负荷为 1020kw。

根据本工程特点,空调系统冷源由设于屋顶的二台螺杆式风冷冷水机组提供(机组配远控开关),冷冻水供回水参数为7/12℃。

热源由市政热力外网提供 80/60℃一次热水,经一层换热站为空调系统提供60/50℃二次热水。

采用闭式膨胀水箱定压。

三、空调负荷计算3.1售货区和库房的室内设计参数大型购物场所的售货区属于舒适性空调,根据gb50736-2012民用建筑供暖通风与空气调节设计规范,夏季工况舒适性空气调节室内温度设计参数范围24~28℃;而国外售货区夏季室内设计温度一般只要求比室外计算温度低5℃即可。

其理由是,人员从室外进入室内有5 ℃温差,人体就会感到比较舒适,况且购物者在售货区滞留的时间不会很长。

参照这一情况,因此,售货区的设计参数标准可定得低一点,26℃为宜。

这样在基本满足人员舒适要求的前提下,可明显降低空调系统的投资及运行用。

3.2售货区的人流密度众所周知,售货区夏季工况的空调设汁冷负荷主要取决于人体负荷和新风负荷,而这两者均与人流密度相关。

商场购物中心暖通设计规则

商场购物中心暖通设计规则

商场购物中心设计规则(暖通空调部分)第一部分通则1、目的与依据1.为保证****商场购物中心扩初及施工图设计顺利开展、提高设计质量、控制建设成本,特制订本《初扩及施工图设计任务书-暖通空调》,作为设计要求和设计审查的依据。

2.本设计任务书是在国家相关规范及标准的基础上,结合****商场各项目开发的实践经验,对暖通空调、动力工程的有关做法、常见问题进行必要的统一与明确后编制而成。

3.本设计任务书中与现行国家规范有冲突的地方,以现行国家规范为准。

4.设计单位在收到本设计任务书后,对本设计任务书有疑问,在15天内以正式的函件反馈给****商场工程部。

5.本设计任务书的解释权属****商场工程。

二、内容说明1.暖通空调、动力设计人员应按本设计任务书的相关要求进行设计,同时应注意了解建筑专业、装饰、结构、给排水、电气、燃气等专业的相关内容。

2.本设计任务书中所列尺寸,未标明单位的均以毫米计。

3.本设计任务书中的内容若与国家或西安当地的有关规范、规定、标准或习惯做法相冲突时,工程设计人员应以书面形式及时反馈意见。

4.本设计任务书未尽事宜,按现行的国家及西安当地有关规范、规定及标准执行。

三、设备及材料要求1.暖通空调工程设备及材料品牌应符合《****商场购物中心工程选材及界面划分》的相关要求。

2.冷、热源设备2.1.冷、热源系统形式需在方案阶段确定,是否采用蓄冰空调系统及其它节能技术,需要进行技术经济分析。

2.2.冷水机组采用水冷式电制冷型冷水机组,制冷量>400RT的冷水机组采用离心机,制冷量≤400RT的冷水机组采用螺杆机。

2.3.冷水机组数量宜为2~4台。

2.4.冷却塔采用方形横流式塔,循环流量≥400m³/h的冷却塔宜采用多模块组合形式。

冷却塔模块之间需设置隔断、检修门及联通管。

2.5.供热锅炉采用真空相变炉,锅炉台数在2~3台之间,其燃料优先考虑采用市政提供的天然气。

2.6.冷冻、冷却泵采用卧式离心清水泵,供热泵采用卧式或立式离心热水泵,当水泵流量≥500m3/h时宜采用卧式双吸泵。

大型购物中心暖通空调系统设计方案

大型购物中心暖通空调系统设计方案

大型购物中心暖通空调系统设计方案1. 引言随着社会经济的发展和人们生活水平的提高,大型购物中心的建设不断增加。

为了提供舒适的购物环境,暖通空调系统的设计和实施显得尤为重要。

本文将介绍一种针对大型购物中心的暖通空调系统设计方案。

2. 系统概述大型购物中心的暖通空调系统是一个复杂的系统,它包括供热、供冷、通风和空气处理等多个子系统。

系统的设计目标是为购物中心提供舒适的室内环境,同时要考虑能耗和环保问题。

3. 设计原则在设计暖通空调系统时,应遵循以下原则:- 舒适性:系统应能够提供适宜的室内温度和湿度,使顾客感到舒适。

- 节能性:系统应具备高效节能的特点,采用先进的节能技术和设备。

- 环保性:系统应符合环境保护要求,减少对大气和水质的污染。

- 可靠性:系统应稳定可靠,具备自动监测和故障诊断功能。

- 维护便捷性:系统应设计为易于维护和管理,减少运行成本。

4. 系统组成大型购物中心的暖通空调系统主要由以下组成部分构成:- 制冷系统:采用制冷剂进行空调供冷,包括冷水机组、冷冻塔和冷冻水泵等设备。

- 供暖系统:通过锅炉或地热供暖系统,提供室内供暖。

- 通风系统:通过送风和排风系统,实现室内空气的流通和新鲜空气的供应。

- 空气处理系统:通过空气净化器和过滤器,对室内空气进行过滤和净化。

- 自动控制系统:通过传感器和控制器,实现系统的自动化控制和调节。

5. 设计流程在大型购物中心暖通空调系统的设计过程中,应按照以下步骤进行:- 了解购物中心的建筑结构、使用功能和用途要求。

- 制定供热、供冷、通风和空气处理的设计方案。

- 选择合适的设备和材料,进行系统布置和管道设计。

- 编制系统布置图和施工图纸。

- 进行系统的工程安装和调试。

- 进行系统的试运行和性能测试。

- 编制系统运行和维护手册,培训维护人员。

6. 结论大型购物中心暖通空调系统的设计是一个复杂而重要的工作。

只有在系统能够提供舒适的室内环境的同时,又能实现高效节能和环保,才能满足购物中心的需求。

浅议超市暖通空调的设计

浅议超市暖通空调的设计

浅议超市暖通空调的设计摘要:介绍大型超市暖通空调的设计思想和特点,对大型超市售货区在室内参数的确定和负荷计算等方面的特殊性进行了详细的分析,并以实践经验为例给出了设计计算结果,以供参考。

关键词:大型超市;空气调节;人流密度超级市场作为一种新颖的买卖形式,这几年在国内发展迅猛。

它的起步阶段多为中、小型的连锁超市,近几年开始向大型化发展。

许多地区的大型超市已达数十多家(大型超市是指建筑面积两万平方米以上的超市)。

大型超市属于商业建筑,但与传统的百货商场有许多不同之处。

掌握大型超市的特点,对于进行大型超市暖通空调设计具有指导意义。

1、大型超市的特点1·1建筑及结构特点1·1·1建筑层数:一般只有二~三层;1·1·2每层建筑面积:几千至上万平方米;每层常划分若干个防火分区;1·1·3考虑货架高度及风管、喷淋管、灯具布置要求,大型超市建筑层高通常为5米~7米之间,比一般的百货商场要高的多;1·1·4结构形式:一般均采用框架结构;考虑到货架布局的方便,柱间距通常为8·0~10·0米之间;有的还采用钢结构的形式;1·1·5从防盗等要求出发,大型超市大部分区域是无窗的封闭建筑物。

2、大型超市的空调负荷计算2·1售货区和库房的室内设计参数大型超市售货区属于舒适性空调,根据“采暖通风与空气调节设计规范(GBJ19-87),夏季工况舒适性空气调节室内温度设计参数范围24℃~28℃;而国外超市货货区夏季室内设计温度一般只要求比室外计算温度低5℃即可。

其理由是,人员从室外进入室内有5℃温差,人体就会感到比较舒适,况且购物者在售货区滞留的时间不会很长。

参照这一情况,因此笔者认为,售货区的设计参数标准可订得低一点,宜取tn=28℃为宜。

这样在基本满足人员舒适要求的前提下,可明显降低空调系统的投资及运行费。

大型商业综合体暖通空调节能设计

大型商业综合体暖通空调节能设计

大型商业综合体暖通空调节能设计随着经济的快速发展以及人们生活水平的提高,大型商业综合体在城市中出现的越来越多。

而随之而来的问题是,大型商业综合体的能源消耗也随之增加。

在能源短缺与环境污染的压力下,如何进行暖通空调节能设计成为设计师面临的重要任务。

大型商业综合体的暖通空调设计需要根据建筑的特点和使用需求进行合理规划。

商业综合体通常包括商场、写字楼、酒店等多种类型的建筑,每个建筑都有不同的特点和使用需求,因此需要根据实际情况进行综合设计。

商场需要考虑到人员密集、货物堆放等因素,而酒店则需考虑到客房的舒适性和隔音效果等因素。

通过精确的计算和合理的选择,可以有效降低能源消耗。

在大型商业综合体暖通空调设计中,要注重节能技术的应用。

目前,市场上已经存在许多先进的技术和设备可以用于节能。

采用高效的热泵系统可以降低能源消耗,利用太阳能热水系统可以减少燃气消耗,使用智能化控制系统可以实现精确控制和用能优化等。

设计师可以根据实际情况选择适合的技术和设备,提高能源利用率,减少环境污染。

大型商业综合体的暖通空调设计还需要考虑到建筑材料和结构的节能性能。

选择合适的建筑材料和采用合理的结构设计可以减少能源消耗。

选择具有良好隔热性能的墙体材料和窗户,还可以减少能源的损失。

通过合理的空间布局和设计可以减少暖通空调系统的管道长度和压力损失,提高能源的利用效率。

大型商业综合体的暖通空调节能设计需要根据建筑特点和使用需求进行合理规划,注重节能技术的应用,同时考虑到建筑材料和结构的节能性能。

只有在综合考虑并合理应用各种节能手段的前提下,才能实现大型商业综合体的暖通空调系统的高效运行,减少能源消耗,保护环境。

购物中心设计准则(空调、电气给排水)

购物中心设计准则(空调、电气给排水)

购物中心设计准则暖通部分一、概述暖通设计包括空调冷热源、空调冷水系统、末端系统、冷却水系统、通风系统、采暖系统等的设计。

本设计标准在执行过程中,如有与国家有关的法规、规范、标准及规程冲突的部分,应执行国家的法规、规范、标准和规程。

1、针对购物中心,做以下规定:1)、商场区域包括后勤通道、物管办公等均设置集中空调;设备用房除下列提到由于散热量大或者需要人员24小时值班需要设置分体空调外,其余设备用房均考虑通风即可;2)、规范虽然对空调设计参数有规定,但一般都是指定范围且不会针对很详细的业态,结合集团主要的业态等以及既有商场运行经验,特别规定空调房间室内设计参数,以供计算提供依据:3)设备房的通风需要按照室外通风计算温度计算确定,但一般规范对设备房温度控制偏高或者对一些具体房间没有给出温度控制要求,如变配电房40度即可,但根据实际运行经验,40度不能满足使用要求,鉴于此,根据实际运行经验等特别提出以下规定:要求或以精确计算为准。

二、空调冷热源1、空调冷热源形式:1)应按照《民用建筑供暖通风与空气调节设计规范》中强制性条文的要求,提供空调区域的冬季热负荷和夏季逐时冷负荷计算书,作为审核空调主机、锅炉容量、空调末端选型的依据;2)、根据当地配套条件及能源政策,进行空调冷热源方案对比,如有必要须经工程技术委员会论证后确定冷热源形式。

原则上采用电制冷压缩式制冷机组。

(1)地区电价有优惠政策,如峰谷电价4倍以上,且项目有地方设置蓄冰槽等,需比较冰蓄冷系统和常规电制冷系统(蓄冰量按20%、25%、30%、35%分析),如投资回收期在5年以下,通过技术委员会确定,可考虑设置冰蓄冷系统;(2)地区政府鼓励设置热泵(包括地源、水源等)系统且有地源水源条件的,经过经济比较可考虑设置;(3)随着燃气价格的走高,原则上不考虑设置直燃机;也不考虑设置吸收式溴化锂机组,除非当地有废气废热可以利用;深圳威斯汀酒店采用直燃机,如今面临能耗巨大,需要进行能源改造的问题;(4)超市、商场等从管理角度出发,均合用冷源;餐饮等与一般服饰等营业时间有差异,所以在选择主机时应考虑离心机和螺杆机的大小搭配设置,充分利用螺杆机调节性能好的特点,用螺杆机进行小负荷调节。

广场购物中心暖通技术标准

广场购物中心暖通技术标准

广场购物中心机电系统技术标准—暖通部分1采暖通风空调专业1.1一般规定1.1.1设计依据:《万达广场购物中心机电系统技术标准》(暖通部分)《万达商业综合体规划设计暖通专业管控要点》《民用建筑供暖通风与空气调节设计规范》《建筑设计防火规范》《汽车库、修汽车库、停车场设计防火规范》《人民防空地下室设计规范》《人民防空工程设计防火规范》《商店建筑设计规范》《电影院建筑设计规范》《公共建筑节能设计标准》《地面辐射供暖技术规程》《绿色建筑评价标准》《通风与空调工程施工质量验收标准》《建筑给水排水及采暖工程施工质量验收规范》《通风与空调工程施工规范》《建筑节能工程施工质量验收规范》设计依据未尽事宜,按现行国家规范、标准及地方标准执行。

1.1.2业态分布情况如下:1.百货2.超市3.商管物业(除百货、超市外的商业主力店、次主力店、酒楼、室内步行街、地下车库、商管办公区及相关区域)4.室外步行街5.购物中心地块内的商务酒店6.销售型酒店7.写字楼8.其他业态1.1.31.1.4暖通设计:1.注:换热站一般由热力公司实施及管理,设计院须按万达供热(空调)情况进行设计。

1.1.5室内设计参数1.1.6负荷计算:室内步行街公共区域冬季热负荷计算时冷风渗透量应按1次换气量计算。

1.1.7设备末端选型要求:(按夏季工况,中档风量选型)室内步行街三层走道负荷密度不小于400w/m2,三层店铺负荷密度不小于350w/m2,次主力店和主力店负荷密度不小于200w/m2。

其中室内步行街商铺及走道、次主力店负荷指标不含新风,主力店负荷指标含新风。

1.1.8空调系统形式选择:1.百货卖场、影厅和院线大堂、电玩、电器卖场、超市卖场、酒楼及其他待定业态(健身、儿童城、零售、娱乐、特色餐饮)卖场及次主力店等大空间区域采用全空气、单风道、低风速、单风机系统,有组织回风,送风口带调节阀。

2.KTV、影城办公区、地下百货用房(餐厅)、影城观众走廊及夹层放映机房等采用风机盘管加新风系统。

浅谈大型购物场所的暖通空调设计要点

浅谈大型购物场所的暖通空调设计要点

浅谈大型购物场所的暖通空调设计要点【摘要】大型购物场所的暖通空调目的在于创造一个舒适健康的购物环境,因此,进行设计的时候要保证在室内不产生不舒适的冷风感或者大的温差。

本文就大型购物场所的暖通设计谈几点体会。

【关键词】大型购物场所;暖通空调;设计一、前言暖通空调的设计对于建筑功能的实现具有非常重要的作用。

它关系到整个暖通空调系统的生命周期,也为后续的工作提供重要保障。

大型购物场所的暖通空调设计相比于一般建筑的要求要更高一些,因此,更好引起高度重视。

二、大型购物场所的空调设计考虑因素1、售货区和库房的室内设计参数大型购物场所的售货区属于舒适性空调,根据《民用建筑供暖通风与空气调节设计规范》(GB50736-2012),夏季工况舒适性空气调节室内温度设计参数范围24-28℃;而国外售货区夏季室内设计温度一般只要求比室外计算温度低5℃即可。

其理由是,人员从室外进入室内有5℃温差,人体就会感到比较舒适,况且购物者在售货区滞留的时间不会很长。

参照这一情况,因此,售货区的设计参数标准可订得高一点,28℃为宜。

这样在基本满足人员舒适要求的前提下,能实现节能的效果。

2、售货区的人员密度众所周知,售货区夏季工况的空调设计冷负荷主要取决于人体负荷和新风负荷,而这两者均与人员密度相关。

作为商业秘密,空调设计者无法从经营者口中了解到每天交易人数或销售额等与人流密度密切相关的资料。

但我们可通过其他途径进行调研、观察、分析和推论。

其中收银口的调研是主要对象。

三、暖通空调设计原则1、设计方案的可行性原则对于暖通空调的设计方案进行选择之前,首先要明确建筑的性质,结构和气候环境特点,然后根据这些特点决定暖通空调设计方案中应该具备哪些重要因素,应该使用什么样的设备,满足什么样的安装标准,使用何种施工方案等等。

这些问题都需要提前设置出来,然后在对方案进行比选时,将具有可行性的方案首先选择出来,对于不具有可行性的方案首先淘汰掉,以免浪费时间,影响到方案选择的效率。

大型购物场所暖通空调设计要点

大型购物场所暖通空调设计要点

浅谈大型购物场所的暖通空调设计要点摘要:随着我国人民生活水平的提高,空调系统的应用越来越普及。

我国能源日益紧张,而暖通空调的能耗在国民经济总能耗中所占比重越来越大,所以优化暖通空调节能技术越来越受到人们的重视。

关键词:大型购物场所;暖通空调设计中图分类号:s611 文献标识码:a 文章编号:随着我国人民生活水平的提高,空调系统的应用越来越普及。

我国能源日益紧张,而暖通空调的能耗在国民经济总能耗中所占比重越来越大,所以优化暖通空调节能技术越来越受到人们的重视。

大型购物场所是暖通空调的能耗大户,本文以此地作为研究重点进行分析。

一大型购物商场中空调负荷的运算空调负荷是商场空调设计的关键,以下是对负荷所做的运算。

1.1 售货区及库房的室内设计参数在商场的售货区所安装的是舒适型空调,以”采暖通风与空气调节设计规范(gbj19-87),对夏季工况的舒适性的设计参数进行了规定,要求范围有 24℃至 28℃之间; 然而在国外的商场售货区的夏季室内设计温度通常设计为比室外计算温度低 5℃则可。

这里的原因是,顾客从室外进入室内有5℃温差,人体能产生舒适感。

根据这样的情况,所以,在售货区进行设计的参数标准可以偏低,达到 28℃就可以了。

所以在达到相应的人员舒适要求时,能够明显对空调系统的投资和运行费进行降低。

库房部分是否要空调,根据库房内贮储商品的性质而定。

如果是食品类库房,夏季应设空调系统。

在冬季的售货区进行空调设计时,它的参数可以继续进行研究。

而服务人员则主要是对货架进行整理,对商品进行搬运。

因此,在售货区内的人员进行活动时,可以认为是工业厂房内的轻度作业,可以考虑到”暖通空调规范”中提供的室内设计参数,也就是使售货区冬季室内设计温度达到15℃至 16℃。

在库房区内工作的人员完成货物商品的搬运,它要属中作业,在冬季进行室内设计应取不低于 12℃的温度最好。

1.2 购物商场中的客流密度人尽皆知,在售货区进行夏季工况的空调设计时,出现冷负荷时,主要是人体负荷及新风负荷,然而这两方面都和人流密度有关。

大型商业综合体的暖通空调设计

大型商业综合体的暖通空调设计

大型商业综合体的暖通空调设计大型商业综合体的暖通空调设计摘要:进入21 世纪随着对可持续发展认识的深入,环保问题日益受到人们的重视,建设可持续发展的“绿色建筑”受到关注。

同时,由于人们生活水平的提高,大家对室内环境品质也越来越重视。

因此,暖通空调方案成为暖通空调系统生命周期中最为关键的环节。

本文就基于大型商业综合体对暖通空调设计要求进行简要分析。

关键词:大型商业综合体;暖通空调;设计要点大型商业综合体的概述业态多样化与消费享受化,引导了商业地产的升级与变革,形成了休闲商业聚集的全新创造——商业综合体。

而所谓的商业综合体其实是指将城市中商业、办公、居住、旅店、展览、餐饮、会议、文娱等城市生活空间的三项以上功能进行组合,并在各部分间建立一种相互依存、相互裨益的能动关系,从而形成一个多功能、高效率、复杂而统一的综合体。

这一概念源自于“城市综合体”的概念,但是两者有着明显区别。

城市综合体是以建筑群为基础,融合商业零售、商务办公、酒店餐饮、公寓住宅、综合娱乐五大核心功能于一体的“城中之城”。

商业综合体是出于城市土地资源的高度集约需要而产生的,它是多个使用功能不同的建筑空间组合而成的建筑群,其合理性在于节约用地、缩短交通距离、提高工作效率、发挥投资效益等,因此其在城市的核心区域和未来的核心区域。

由此可以看出大型商业综合体是具有高可达性、功能复合强、大空间尺度高、密度集约及高科技集成设施的特征。

因此,对该处的暖通空调设计的要求也是不言而喻的。

下面就围绕大型商业综合体的空调负荷、采暖通风设计要点及节能环保进行探讨。

空调设计2.1、空调负荷计算空调负荷计算依据是人体的舒适性及空调室内空气的设计参数。

第一空气调节建筑的一个主要目的就是要为其使用人员创造一个舒适的生活,工作,娱乐或购物等的环境空间。

因此,也可称为人工环境工程的一部分,而对于大型商业综合体而言,影响人体舒适性的环境因素主要是室内温度、相对湿度、CO2浓度及新风量、周围物体的表面温度、噪声等;第二是空调室外空气的计算参数及室外空气计算参数的取值大小将直接影响室内空气状态和空调费用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
7m/s,送风支管为最大为7m/s,回风支管最大为6m/s,送风口下送风最大风速为6m/s,侧送风最大风速为5m/s。
水管流速,水泵出口为3m/s,水泵入口为1.5m/s,水管主管流速为1.2 m/s,支管流 速为2m/s。
5、空调设备选型
根据冷热量负荷及换风次数,新风、排风量大小选型。当空调器风量大于 选用落地式,当风量大于15000m2/h时采用落地柜机。单独设置机房,集中送、回风, 噪声控制在65-70分贝。
全新风系统,库存区80KCAL/M,各入口处采用热风幕机,热风幕机采 用水循环, 热风幕机用水单独设置锅炉,热水温度应达到90度。
2 2 2
2、其他地区
一层商店150KCAL/M,卖场部分150KCAL/M办公区90KCAL/M,米用
全新风系统,如层高超过6米,另行估算。各入口采用一般空气幕。
3、换气次数 (新风)3
统,冬季库存区只设计采暖、排烟排风,夏季不制冷。
2、其他地区一层商店250W/M,卖场部分250W/M(华南区卖场部分300W/M),办公
区180,采用全新风系统,库存区只设计排烟和排风。办公区采用分体空调或
W/M
风机盘管
3、熟食、烘焙采用风机盘管,肉品及蔬工采用冷冻冷藏蒸发器制冷
4、厕所采用风机盘管。
6、消防排烟及正压送风 根据消防分区大小设计排烟风量,根据消防规范设计排烟口,排烟风管,排 烟风管流 速不宜超过20m/s,消防正压送风风量为消防排烟风量的50% (按国家规定)
五、工料规范
一、绘制深化图, 深化图需于该项目工程 施作10日前完成,并审核,审核后依图施 作,并在工程完工时整理修正成竣工图。深化图包含项目:
东北地区:除分区以外,各大厅,车库等入口处采用热风幕(热水型 ) 其他地区:除分区以外,各大厅等入口处采用空气幕。
室内空调水系统 分区系统设置。大厅自动扶梯口、商店街、卖场、库存区、办公室空调水。
的地下室也作为一个分区。每一分区独立设置空调管道,在集分水器安装阀 调管道系统采用同程式系统。
三. 说明
1材质:采用4.0mm以上钢板制造而成(需符合国内消防所要求之防火时 效)。
2外装:经除锈、防锈后再加粉体涂装烤漆。
3气密性:送风、排风闸门关闭时泄漏风量必须在2%以内。
6、空调冰水管、冷却水管
1管路:全部采用镀锌铁管。3〃 (含)以下镀锌铁管,3〃以上采无缝钢
管,二道除锈后保温。空调调试前对整个水系统进行镀膜处理.管件:2① 牙口式采镀锌管件 。(铸造热浸镀锌处 理)
2方需加弹簧避震器,并以膨胀螺丝固定。 基础座四周
3需有截水沟并配管至附近排水沟或排水管。
四、保温
1、 水管(含空调冰水管、冷凝水管)
1、空调制冷
冷源: 采用冰水主机,根据冷量实际情况 当冷量低于400冷吨使用螺杆机组 当冷量高于400冷吨使用离心机组 在一些可以利用热源的地方可以用溴化锂吸收式或蒸发式主机。空调主机供
7-12度。供7C,回12C.
冷量估算:
1、东北地区 一层商店200W/M,卖场部分250W/M,办公室180W/M,采用全新风系
二、材料 空调及消防排风
1、消防及空调之矩形风管:采镀锌铁板
1材质:采用0.6mm以上(依设计风管尺寸所需强度决定)之镀锌钢板制 造。
2接头:法兰采用碳钢制造后,并经除锈油漆处理,再以铆钉与风管结合。
成弯曲变形。
4、空调室内出、回风口: 均采铝质及外加粉体涂装烤漆(颜色另定)
5、消防、送风、排风闸门:
5、收货办公室、消防监控室、EDP机房、仓管办公室、退换 货中心金融室采用分体空
调加新风。
2、空调制热
热源(尽量采用市政采暖):
采用无压锅炉,根据当地情况,燃料可采用煤气、天然气等。
锅炉供回水温度50-60度。
热量估算:
2 2 2
1、东北地区
一层商店150KCAL/M,卖场部分150KCAL/M,办公区90KCAL/M,米用
a.空调之各层轴测图、平面图及各系统须进行套图作业。
b.各工项设备房管路配置图(管路排列管架之型式 )。
c.管道井内管道施工图(含配置、固定、避震、进出线施作安装方式 )。
d.设备安装图(含基座、避震、排水、设备固定、管路支撑等)
e.箱体制造图(正、立、剖及重要部分如面板与墙面之收头、铰链、开关把手 )。 绘制深化平面图时即需进行套图,并修改有冲突之处后,再出正确之深化图 。
普通 大型超市暖 通空调规范
工程空调风、空调水系统
依据
1、
本工程概念设计
2、
招投标说明及设计之功用要求
3、
建筑专业的总
《建筑设计防火规范》
6、
《暖通空调设计规范》
7、
《通风与空调工程施工质量验收规范》
二. 概 要
室内通风空调系统 分区系统设置。大厅自动扶梯口、商店街、卖场、办公区。有地下室的地下 一个分区。采用全新风方式。若条件不够,新风不得小于总送风量的50%。
卖场换风次数8-10次/h,每人所需新风标准为15/h。库存区换风次数4-5次,大厅 商店街换风次数8-10次/h,卫生间换风次数20次/h,办公室换风次数6-8次/h, 工
作区换风次数10-12次/h。停车场换风次数6次/h
4、风管风速、水管流速
对于低速风管,以噪声控制为准,卖场主送风管最大风速为9m/s,回风主管最大为
② 焊接式全部采热浸镀锌电焊接头。
三、设备安装
1、风机
a.落地式
1需有10-20公分高度之基础座,粉刷后再摆上设备。
2风机下方需加弹簧式避震器,并以膨胀螺丝固定。
3如在室外,膨胀螺丝则采不锈钢,并请提供样品经甲方确认。
b.吊挂式:型钢支架固定。
2、水泵
1需有30cm高度之基础座,粉刷后再摆上设备。水泵下
