【专业知识】水轮发电机组带负荷试验【学员问题】水轮发电机组带负荷试验？【解答】1、水轮发电机组带、甩负荷试验应相互穿插进行。

机组初带负荷后，应检查机组及相关机电设备各部运行情况，无异常后可根据系统情况进行甩负荷试验。

2、水轮发电机组带负荷试验，有功负荷应逐级增加，观察并记录机组各部位运转情况和各仪表指示。

观察和测量机组在各种负荷工况下的振动范围及其量值，测量尾水管压力脉动值，观察水轮机补气装置工作情况，必要时进行补气试验。

3、进行机组带负荷下调速系统试验。

检查在速度和功率控制方式下，机组调节的稳定性及相互切换过程的稳定性。

对于转桨式水轮机，应检查调速系统的协联关系是否正确。

4、进行机组快速增减负荷试验。

根据现场情况使机组突变负荷，其变化量不应大于额定负荷的#&，并应自动记录机组转速、蜗壳水压、尾水管压力脉动、接力器行程和功率变化等的过渡过程。

负荷增加过程中，应注意观察监视机组振动情况，记录相应负荷与机组水头等参数，如在当时水头下机组有明显振动，应快速越过。

5、进行水轮发电机组带负荷下励磁调节器试验：1）有条件时，在发电机有功功率分别为0、50%和100%额定值下，按设计要求调整发电机无功功率从零到额定值，调节应平稳、无跳动。

2）有条件时，测定并计算水轮发电机端电压调差率，调差特性应有较好的线性并符合设计要求。

3）有条件时，测定并计算水轮发电机调压静差率，其值应符合设计要求。

当无设计规定时，对电子型不应大于）、0.2%、-、1%，对电磁型不应大于1%、-3%.、4）对于晶闸管励磁调节器，应分别进行各种限制器及保护的试验和整定。

5）对于装有电力系统稳定装置（PSS）的机组，应突然变更10%、-、15%额定负荷，检验其功能。

6、调整机组有功负荷与无功负荷时，应先分别在现地调速器与励磁装置上进行，再通过计算机监控系统控制调节。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

水轮发电机组启动试验规程DL T 507-2002

水轮发电机组启动试验规程DL T 507-2002 中华人民共和国电力行业标准DL/T 507—2002代替DL/ 507--1993水轮发电机组启动试验规程2002－04－27发布 2002－09－01实施中华人民共和国国家经济贸易委员会发布目次1．范围―――――――――――――――――――――――――――――――1 2．规范性引用文件――――――――――――――――――――――――――1 3．总则―――――――――――――――――――――――――――――――1 4．水轮发电机组启动试运行前的检查――――――――――――――――――1 5．水力发电机组充水试验―――――――――――――――――――――――5 6．水力发电机组空载试运行――――――――――――――――――――――6 7．水轮发电机组带主变压器与高压配电装置试验―――――――――――――11 8．水轮发电机组并列及负荷试验――――――――――――――――――――12 9．水轮发电机组72h带负荷试运行及30d考核试运行―――――――――――14 10．交接与投入商业运行―――――――――――――――――――――――15 附录A （资料性附录）水轮发电机组甩负荷试验记录表格式――――――――16 参考文献――――――――――――――――――――――――――――――17 水轮发电机组启动试验规程1 范围本标准规定了单机容量为15MW及以上的水轮发电机组启动试运行试验程序和要求，适用与水电站水轮发电机组及相关机电设备的启动试运行试验和交接验收，单机容量小于15MW的机组可参照执行。

本标准同时适用于可逆式抽水蓄能机组发电工况的启动试验。

可逆式抽水蓄能机组水泵工况的启动试验要求按GB/T 18284—2001《可逆式抽水蓄能机组启动试验规程》的规定执行。

有关灯泡贯流式机组的启动试验，参见《灯泡贯流式水轮发电机组启动试验规程》。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

水轮发电机结构及工作原理介绍

– 托盘
• 托盘的作用是减小轴瓦的变形。另外，托盘的轴向柔度在运行中有一定的均衡负荷作用。 • 其材质应选用能承受较大弯曲应力的高强度材料。
– 绝缘垫
• 通常在轴承座下面或推力头与镜板结合面之间装设绝缘垫，切断轴电流回路，保护轴瓦工作面，并起到绝缘和调整轴线的双重作用。
– 油的循环冷却
• 轴承的油循环冷却方式有内循环和外循环两种。 • 中小型水轮发电机轴承的油循环冷却方式一般为内循环。
• 绕组
– 三相绕组由绝缘导线绕制而成，均匀地分布于铁芯内圆齿槽中。 – 三相绕组接成Y形，它的作用是当转子磁极旋转时，定子绕组切割磁力线而感应出电势。
定子叠片加固
• 水轮发电机的转子是转换能量和传递转矩的主要部件，一般由主轴、转子支架、磁轭、磁极等部件组成。
立轴水轮发电机转子结构

转
•
通风系统机组运行时，发电机绕组以及铁芯将产生大量的热量，为了使绕组和铁芯的温度不至于过高而引起绕组绝缘损坏，发电机必须设置通风冷却装置。 • 一个良好通风系统应具备的基本要求水轮发电机运行实际产生的风量应达到设计值并略有余量。各部位（特别是定子的有效段）的冷却风量应合理分配，各部位温度分布均匀。风路简单，损耗较低。结构简单、加工容易、运行稳定。有时还能满足水电厂厂房结构以及利用发电机的热风供厂房冬季取暖。 • 通风元件压力元件：转子磁极、磁轭、风扇。其中磁极、磁轭是主要的压力元件，在整个通风系统中占80%~90%的作用。阻力元件：定子。在整个通风系统中，定子风阻占整个风阻的70%
起动试运行的内容和程序：
1. 机组起动试运行的工作范围很广，要进行从水工建筑物到机电设备的全面检查。一般说来包括试验检查和试运行两大部分，而且以试验检查为主。 2. 起动试运行程序：（1）水轮发电机组试运行前的检查（2）机组充水试验（3）水轮发电机组空载试运行（4）发电机对主变压器和高压配电装置零起升压试验和电力系统对主变压器全压冲击合闸试验（5）水轮发电机组并列及带负荷试验（6）水轮发电机组甩负荷试验（7）水轮发电机组连续带负荷试验

水轮发电机组起动试验规程

水轮发电机组起动实验规程DL507—931993-03-13发布1993-08-01实行中华人民共和国能源部发布1总则1.0.1本规程合用于单机容量为3000kW及以上的水轮发电机组起动试运营实验与交接验收。

小于3000kW的机组可参照执行。

1.0.2水轮发电机组安装竣工检查合格后应进行起动试运营实验，实验合格交接验收后方可投入系统并网运营。

起动试运营实验的目的在于验证机组制造与安装质量，为正式并网运营发明条件。

1.0.3除本规程规定的起动试运营实验项目以外，如需增长实验项目应由生产建设部门根据实际情况会同有关单位拟定实验方案报上级主管部门批准，并抄报电力工业部水电站水轮发电机标准化技术委员会。

1.0.4对机组起动过程中出现的问题和存在的缺陷，应及时加以解决和消除，使水轮发电机组交接验收后可长期、安全、稳定运营。

1.0.5水轮发电机组的继电保护，自动控制，测量仪表等装置和设备，及与机组运营有关的电气回路、电器设备等，均应根据相应的专用规程进行实验。

2水轮发电机组起动试运营前的检查2.1引水系统的检查2.1.1进水口拦污栅已安装竣工并清理干净检查合格。

2.1.2进水口闸门门槽已清扫干净检查合格。

工作闸门，充水阀，启闭装置已安装竣工。

在无水情况下手动、自动操作均已调试合格，启闭情况良好。

检修闸门在关闭状态。

2.1.3压力钢管、调压井及通气孔、蜗壳、尾水管等过水通流系统均已检查合格清理干净。

灌浆孔已封堵。

测压头已装好，测压管阀门、测量表计均已安装。

伸缩节间隙均匀，盘根有足够的紧量。

非本期发电部分分叉管闷头已封堵。

所有进人孔(门)的盖板均已严密封闭。

2.1.4蝴蝶阀(或球阀)及旁通阀已安装竣工调试合格，启闭情况良好。

油压装置及操作系统已安装竣工检查合格，油泵电动机运转正常。

2.1.5蜗壳、转轮室及尾水管已清扫干净，固定转轮的楔子板或轴流式转轮的悬挂吊具或临时支座等均已拆除。

2.1.6蜗壳及尾水管排水阀启闭情况良好并处在关闭位置，手压泵或电动油泵起、停操作情况良好。

水轮发电机组空载试验方案

水轮发电机组空载试验方案一、机组首次启动1、启动前准备（1）主机周围各层场地已清理干净,吊物孔盖板已盖好,通道畅通,通讯指挥系统工作正常,各部位运行人员已进入岗位。

测量仪器、仪表已接线完成。

（2）油冷却水、润滑水投入，水压或流量正常，润滑油系统、操作油系统工作正常。

（3）检查确认制动闸已全部落下。

（4）漏油装置处于自动位置。

（5）水轮机主轴密封水投入，检修围带排除气压。

（6）调速器处于准备工作状态。

（7）水力机械保护及测温装置已投入。

（8）机械制动气压正常。

2、机组首次手动启动（1）拔出接力器锁锭。

（2手动打开调速器的开度限制机构,当机组刚开始转动时将导叶关回。

机组惯性停机，监视机组各转动部分有无异常声响。

否则投入机械制动。

（3）在机组无异常情况下继续手动开机，待机组转速达到50%nN时，停留几分钟。

监听机组运行情况不应有异常声响，观察各部分运行情况，机组轴承温度不应有突变。

同时测量机组轴承摆度、机架、顶盖及尾水管振动。

（4）经确认无异常后，机组缓慢升速到额定转速，监视此过程机组转动部分，若有异常响声应马上停机检查。

（5）如升速过程中发现机组摆度超过轴承间隙或各部振动超过标准时，做好摆度及振动记录，进行机组动平衡配重试验，直至在额定转速下机组的摆度和振动合格为止。

（在以后的升压、带负荷试验中，可能还要继续进行动平衡配重调整。

）（6）记录机组的启动开度和空载开度。

在额定转速时电气转速表应位于100%位置。

（7）在开机过程中对转速装置进行监视校核，所有转速接点动作准确。

（8）在机组的升速过程中，应加强对各部轴承温度的监视。

机组启动后，每隔5min记录一次瓦温，半小时后10分钟测量一次，并绘制轴瓦的温升曲线。

观察轴承油位的变化。

待各部轴承温度稳定后，标好各部油槽的运行油位线。

（9）监视水轮机主轴密封的水流量及水压差，监视机组油冷却水流量值。

（10）记录水力量测系统表计读数。

（11）测量发电机一次残压及相序，相序应正确。

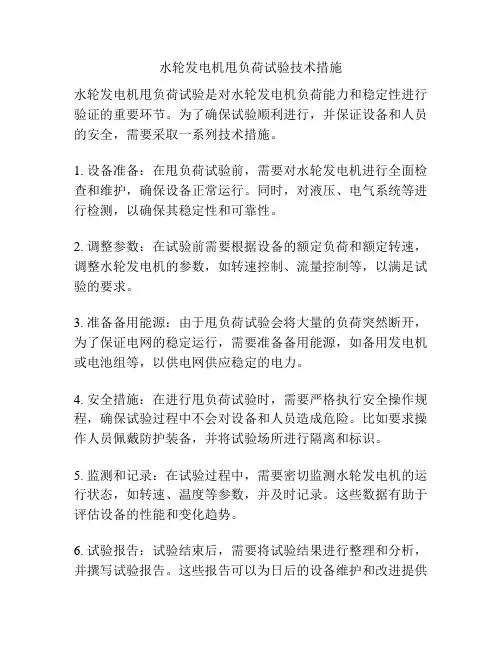

水轮发电机甩负荷试验技术措施
