CDT-92规约培训说明
CDT规约分析篇
一、CDT规约1．CDT规约的传送内容a.遥信b.遥测c.事件顺序记录（SOE）d.电能脉冲记数值e.遥控命令；f.设定命令；g.升降命令；h.对时；i.广播命令；j.复归命令；k.子站工作状态。
2．CDT规约帧结构同步字目前有两种，分别是：a．EB 90 EB 90 EB 90b．D7 09 D7 09 D7 09控制字因传送内容、传送方向不同而意义有所不同。
在我们调试过程中，一般是通过我公司的通信管理器向对方调度发送遥信、遥测、SOE、电度报文等。
这里就我们称调度侧为主站，变电站侧为子站。
当子站向主站发送信息时称为上行，当主站向子站发送信息称为下行。
71 61 05 01 01 92（重要遥测报文帧的控制字）其中：71 是控制字节61 是帧类别，表示该帧传送的是重要遥测帧05 是信息字数，表示一共发送了5组重要遥测，每组两个遥测量。
01 是源站地址，在实际使用中一般是发送的一方，如通信管理器向调度发送报文01 是目的地址，在实际使用中一般是接收的一方，如通信管理器接收直流屏的报文92 是校验码信息字用来表示传送的相关量的状态和数值。
CDT报文的具体格式请参加附件。
3．实际报文举例EB 90 EB 90 EB 90 ------------同步字71 61 05 01 01 92 ------------控制字，5组重要遥测，低位在前，高位在后00 00 00 74 00 09 ------------信息字1，第一组遥测，码值为0000，007401 6F 28 01 28 C5 -----------信息字2，第二组遥测，码值为286F，280102 56 28 DC 00 E7 -----------信息字3，第三组遥测，码值为2856，00DC03 60 00 00 00 0C ------------信息字4，第四组遥测，码值为0060，000004 00 00 00 00 70 -------------信息字5，第五组遥测，码值为0000，0000同理：EB 90 EB 90 EB 90 ------------同步字，低位在前，高位在后71 F4 01 01 01 21 ------------控制字，一组遥信，32个遥信量71 C2 04 01 01 35 ---------------次要遥测00 00 00 00 00 37 ---------------第一组遥测01 00 00 00 00 55 ---------------第二组遥测02 00 00 00 00 F3 ---------------第三组遥测03 00 00 00 00 91 ----------------第四组遥测EB 90 EB 90 EB 90---------------同步字71 B3 04 01 01 35 ---------------一般遥测00 00 00 00 00 37 ---------------第一组遥测01 00 00 00 00 55 ---------------第二组遥测02 00 00 00 00 F3 ---------------第三组遥测03 00 00 00 00 91 ----------------第四组遥测EB 90 EB 90 EB 90 ----------------同步字71 85 04 01 01 C5 ---------------电能脉冲A0 00 00 00 00 0C ----------------第一路脉冲A1 00 00 00 00 6E ----------------第二路脉冲A2 00 00 00 00 C8 ----------------第三路脉冲A3 00 00 00 00 AA ----------------第四路脉冲以下为下行报文，请注意比较其与上行报文的不同之处：EB 90 EB 90 EB 90 ----------------同步字71 61 03 01 01 EF -----------------遥控选择E0 33 00 33 00 91 ----------------对0号开关进行遥控分操作，连发3遍E0 33 00 33 00 91 ----------------33表示是遥控分E0 33 00 33 00 91 ----------------00表示是0号开关EB 90 EB 90 EB 90 -----------------同步字71 B3 03 01 01 0E -----------------遥控撤消E3 55 00 55 00 9d -----------------对0号开关的遥控分操作撤消，连发3遍E3 55 00 55 00 9d -----------------55表示遥控撤消E3 55 00 55 00 9dEB 90 EB 90 EB 90 ------------------同步字71 61 03 01 01 EF ------------------遥控选择E0 CC 00 CC 00 97 -------------------对0号开关进行遥控合操作，连发3遍E0 CC 00 CC 00 97 -------------------CC表示遥控合E0 CC 00 CC 00 97EB 90 EB 90 EB 90 -------------------同步字71 F4 03 01 01 F7 -------------------遥调升选择E4 CC 00 CC 00 18 -------------------对0号设备进行遥调升操作，连发3遍E4 CC 00 CC 00 18 -------------------CC表示遥调升E4 CC 00 CC 00 18EB 90 EB 90 EB 90 -------------------同步字71 26 03 01 01 16 -------------------遥调升撤消E7 55 00 55 00 12 -------------------对0号设备的遥调升操作撤消，连发3遍E7 55 00 55 00 12 -------------------55表示遥调升E7 55 00 55 00 12EB 90 EB 90 EB 90 ------------------同步字71 7A 02 01 01 69 ------------------对时报文EE 03 00 12 22 3F -----------------34分18秒0003毫秒EF 13 19 09 06 9E -----------------2006年09月25日19时EB 90 EB 90 EB 90 ------------------同步字71 57 03 01 01 32 ------------------设置某个数值E8 C3 00 17 00 71 ------------------将0号数据设定为23，连发3遍E8 C3 00 17 00 71 ------------------00表示选择的数据，17为设定后的数值E8 C3 00 17 00 71EB 90 EB 90 EB 90 ------------------广播命令21 9E 00 01 01 79将上述报文中的同步字更换为D7 09 D7 09 D7 09，效果是一样的。
CDT规约详解
[20424]Tx: 23 00 00 00 00 3D [20441]Tx: 24 00 00 00 00 14 [20879]Tx: 25 00 00 00 00 76 [20886]Tx: 26 00 00 00 00 D0 [20904]Tx: 27 00 00 00 00 B2 [20921]Tx: 28 00 00 00 00 82 [20943]Tx: 29 00 00 00 00 E0 [20961]Tx: 2A 00 00 00 00 46 [20984]Tx: 2B 00 00 00 00 24 [21002]Tx: 2C 00 00 00 00 0D [21491]Tx: EB 90 EB 90 EB 90 71 85 10 01 01 CC [21493]Tx: A0 00 00 00 00 0C [21504]Tx: A1 00 00 00 00 6E [21521]Tx: A2 00 00 00 00 C8 [21544]Tx: A3 00 00 00 00 AA [21890]Tx: A4 00 00 00 00 83 [21892]Tx: A5 00 00 00 00 E1 [21903]Tx: A6 00 00 00 00 47 [21921]Tx: A7 00 00 00 00 25 [21943]Tx: A8 00 00 00 00 15 [21961]Tx: A9 00 00 00 00 77 [22334]Tx: AA 00 00 00 00 D1 [22335]Tx: AB 00 00 00 00 B3 [22343]Tx: AC 00 00 00 00 9A [22361]Tx: AD 00 00 00 00 F8 [22383]Tx: AE 00 00 00 00 5E [22401]Tx: AF 00 00 00 00 3C
CDT规约解读

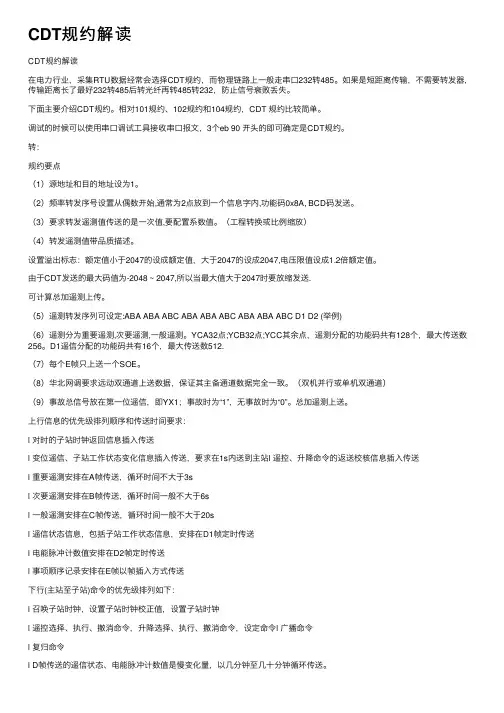

CDT规约解读CDT规约解读在电⼒⾏业，采集RTU数据经常会选择CDT规约，⽽物理链路上⼀般⾛串⼝232转485。
如果是短距离传输，不需要转发器，传输距离长了最好232转485后转光纤再转485转232，防⽌信号衰败丢失。
下⾯主要介绍CDT规约。
相对101规约、102规约和104规约，CDT 规约⽐较简单。
调试的时候可以使⽤串⼝调试⼯具接收串⼝报⽂，3个eb 90 开头的即可确定是CDT规约。
转：规约要点（1）源地址和⽬的地址设为1。
（2）频率转发序号设置从偶数开始,通常为2点放到⼀个信息字内,功能码0x8A, BCD码发送。
（3）要求转发遥测值传送的是⼀次值,要配置系数值。
（⼯程转换或⽐例缩放）（4）转发遥测值带品质描述。
设置溢出标志：额定值⼩于2047的设成额定值，⼤于2047的设成2047,电压限值设成1.2倍额定值。
由于CDT发送的最⼤码值为-2048 ~ 2047,所以当最⼤值⼤于2047时要放缩发送.可计算总加遥测上传。
（5）遥测转发序列可设定:ABA ABA ABC ABA ABA ABC ABA ABA ABC D1 D2 (举例)（6）遥测分为重要遥测,次要遥测,⼀般遥测。
YCA32点;YCB32点;YCC其余点，遥测分配的功能码共有128个，最⼤传送数256。
D1遥信分配的功能码共有16个，最⼤传送数512.（7）每个E帧只上送⼀个SOE。
（8）华北⽹调要求远动双通道上送数据，保证其主备通道数据完全⼀致。
（双机并⾏或单机双通道）（9）事故总信号放在第⼀位遥信，即YX1；事故时为“1”，⽆事故时为“0”。
总加遥测上送。
上⾏信息的优先级排列顺序和传送时间要求：l 对时的⼦站时钟返回信息插⼊传送l 变位遥信、⼦站⼯作状态变化信息插⼊传送，要求在1s内送到主站l 遥控、升降命令的返送校核信息插⼊传送l 重要遥测安排在A帧传送，循环时间不⼤于3sl 次要遥测安排在B帧传送，循环时间⼀般不⼤于6sl ⼀般遥测安排在C帧传送，循环时间⼀般不⼤于20sl 遥信状态信息，包括⼦站⼯作状态信息，安排在D1帧定时传送l 电能脉冲计数值安排在D2帧定时传送l 事项顺序记录安排在E帧以帧插⼊⽅式传送下⾏(主站⾄⼦站)命令的优先级排列如下：l 召唤⼦站时钟，设置⼦站时钟校正值，设置⼦站时钟l 遥控选择、执⾏、撤消命令，升降选择、执⾏、撤消命令，设定命令l ⼴播命令l 复归命令l D帧传送的遥信状态、电能脉冲计数值是慢变化量，以⼏分钟⾄⼏⼗分钟循环传送。
CDT规约
循环式远动规约(CDT 规约)1循环式远动规约(CDT)1．主题内容与适用范围本标准规定了电网数据采集与监控系统中循环式远动规约的功能、帧结构、信息字结构和传输规则等。
本标准适用于点对点的远动通道结构及以循环字节同步方式传送远动设备与系统。
本标准还适用于调度所间以循环式远动规约转发实时信息的系统。
2．引用标准国家标准：《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》。
3．一般技术要求3.1 本规约采用可变帧长度、多种帧类别循环传送、变位遥信优先传送，重要遥测量更新循环时间较短，区分循环量、随机量和插入量采用不同形式传送信息，以满足电网调度安全监控系统对远动信息的实时性和可靠性的要求。
3.2 本规约规定主站与子站间进行以下信息的传送：a.遥信b.遥测c.事件顺序记录（SOE）d.电能脉冲记数值e.遥控命令；f.设定命令；g.升降命令；h.对时；i.广播命令；j.复归命令；k.子站工作状态。
3.3 信息按其重要性不同的优先级和循环时间，以便实现国家标准《地区电网数据采集与监控系统通用技术条件》和《远动终端通用技术条件》所规定的要求和指标。
3.3.1 上行（子站至主站）信息的优先级排列顺序和传送时间要求如下：3.3.1.1 对时的子站时钟返回信息插入传送；3.3.1.2 变位遥信、子站工作状态变化信息插入传送，要求在1s 内送到主站3.3.1.3 遥控、升降命令的返送校核信息插入传送；3.3.1.4重要遥测安排在A帧传送,循环时间不大于3s；3.3.1.5次要遥测安排在B帧传送,循环时间一般不大于6s;3.3.1.6一般遥测安排在C帧传送,循环时间一般不大于20s;3.3.1.7遥信状态信息,包含子站工作状态信息,安排在D1帧定时传送,3.3.1.8电能脉冲计数值安排在D2帧定时传送;3.3.1.9事件顺序记录安排在E帧以帧插入方式传送。
3.3.2下行(主站至子站)命令的优先级排列如下.3.3.2.1召唤子站时钟,设臵子站时钟校正值,设臵子站时钟；3.3.2.2遥控选择、执行、撤消命令,升降选择、执行、撤消命令,设定命令；3.3.2.3广播命令;3.3.2.4复归命令.3.3.3D帧传送的遥信状态、电能脉冲计数值是慢变化量,以几分钟至几十分钟循环传送。
CDT规约使用说明

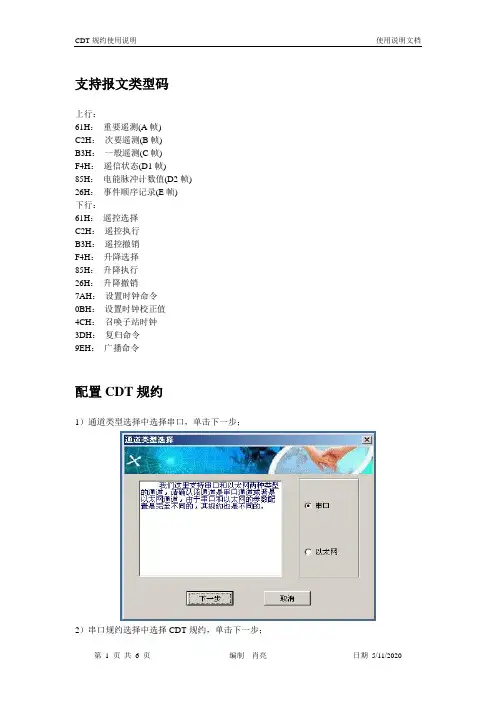

支持报文类型码上行：61H：重要遥测(A帧)C2H：次要遥测(B帧)B3H：一般遥测(C帧)F4H：遥信状态(D1帧)85H：电能脉冲计数值(D2帧)26H：事件顺序记录(E帧)下行：61H：遥控选择C2H：遥控执行B3H：遥控撤销F4H：升降选择85H：升降执行26H：升降撤销7AH：设置时钟命令0BH：设置时钟校正值4CH：召唤子站时钟3DH：复归命令9EH：广播命令配置CDT规约1）通道类型选择中选择串口，单击下一步；2）串口规约选择中选择CDT规约，单击下一步；3）串口参数设置中选择相应的参数，这些参数的设置是根据现场的传输参数来确定，配置完毕后单击下一步；4）高级配置中，是否使用该通道对计算机校时：是否允许该通道的主站对本台计算机校时，如果有GPS则本设置无效；校时基准年份：由于规约下传的时间只是一个十六进制数，因此必须加上这个基数年转换成现在的千年时间，这个时间一般由调度端指定，默认为2000；完成设置后单击下一步。
5）、设置CDT规约功能码默认选择为71，如果有特殊要求可以根据情况选择70；设置完成后单击下一步。
6）、CDT高级设置主站地址：发送报文中的目的站号，即主站的地址编号；子站地址：发送报文中的源站址，即本站在整个调度系统中的地址编号；帧间延时：发送一帧后停顿的时间间隔，一般为0；是否上送子站工作状态：一般此项不打勾；最大转发个数：一般采用默认设置；帧序列：提供32组组帧方式可自己排列帧发送顺序，第一帧一般设为D帧，如用户无特殊要求建议采用默认的帧发送序列；设置完毕单击下一步。
7）、完成再次确认您的设置，如果无错误，单击完成即可完成配置配置通道转发表1、在数据库中选择要转发的点1）、测量库：是否发送：如果打勾则该点转发上送，否则该点不上送；规约量程：对于CDT规约量程为2048；变比：用于将二次值转换为一次值的CT或PT变比；2）、遥信库：是否发送：如果打勾则该点转发上送，否则该点不上送；单双点：根据点表来确定；SOE：打勾则该点遥信变位触发一个SOE，否则不触发；3）、遥脉库：是否发送：如果打勾则该点转发上送，否则该点不上送；4）、遥控库：是否发送：如果打勾则该点转发上送，否则该点不上送；是否直控：如果该点为直控则打勾，否则为选控点（根据点表来设定）5）、SOE库：是否发送：如果打勾则该点转发上送，否则该点不上送；单双点：根据点表来确定。
cdt规约协议书
cdt规约协议书甲方（以下简称甲方）：_____________________乙方（以下简称乙方）：_____________________鉴于甲方和乙方就CDT（以下简称“CDT”）的合作事宜达成一致，为明确双方的权利、义务和责任，特订立本协议。
第一条定义1.1 CDT：指由甲方提供的一种技术或服务，具体内容由甲方根据实际情况确定。
1.2 合作：指乙方根据本协议约定的条件和方式，与甲方进行的合作活动。
第二条合作内容2.1 乙方同意按照甲方的要求，参与甲方的CDT项目，并提供必要的技术支持和协助。
2.2 甲方同意向乙方提供CDT相关的技术资料、指导和培训。
第三条合作期限3.1 本协议自双方签字盖章之日起生效，有效期为____年，自____年____月____日至____年____月____日。
3.2 如双方同意延长合作期限，应提前____个月书面通知对方。
第四条权利与义务4.1 甲方的权利与义务：4.1.1 甲方有权对乙方提供的技术支持和协助进行监督和指导。
4.1.2 甲方有义务按照约定向乙方提供CDT相关资料和培训。
4.2 乙方的权利与义务：4.2.1 乙方有权根据本协议获得甲方提供的CDT相关资料和培训。
4.2.2 乙方有义务按照甲方的要求，提供技术支持和协助，并保证所提供服务的质量。
第五条保密条款5.1 双方应对在合作过程中知悉的对方商业秘密和技术秘密负有保密义务，未经对方书面同意，不得向第三方披露。
5.2 保密义务在本协议终止后仍然有效。
第六条知识产权6.1 甲方对CDT拥有完全的知识产权，乙方在合作过程中产生的任何知识产权归甲方所有。
6.2 乙方在合作过程中不得侵犯甲方或任何第三方的知识产权。
第七条违约责任7.1 如一方违反本协议的任何条款，违约方应承担违约责任，并赔偿对方因此遭受的损失。
7.2 违约责任的具体内容由双方协商确定。
第八条争议解决8.1 本协议在履行过程中发生的任何争议，双方应首先通过友好协商解决。
cdt规约 概念
cdt规约概念
CDT（Common Development and Distribution License）是一种开源软件许可协议，它是从Sun公司的CDDL（Common Development and Distribution License）发展而来。
CDT协议主要用于保护开源软件的作者和使用者的权益，同时也鼓励开发者共享和改进代码。
CDT规约包括以下几个主要概念：
1. 授权：CDT允许开发者自由地使用、复制、分发和修改受许可的软件。
这意味着任何人都可以使用CDT许可的软件进行商业和非商业用途。
2. 源代码发布：根据CDT规约，如果你对软件进行了修改或扩展，则必须发布修改后的源代码。
这样其他人就能够查看和改进你的代码。
3. 派生作品授权：CDT规约还要求在派生作品中使用相同的CDT 许可证，并且要保留原始软件的版权声明和许可声明。
4. 分发条款：CDT规约要求在分发软件时提供软件的完整版权声明和许可声明，并且明确标明哪些部分是修改过的。
5. 免责条款：CDT规约明确声明作者不对软件的适用性或特定用途的错误承担责任。
总之，CDT规约是一种开源软件许可协议，旨在促进开发者之间的合作和共享，同时保护软件作者和使用者的权益。
它要求开发者在修改或分发软件时遵守一定的规定，以确保开源软件的自由传播和持
续改进。
CDT规约分析篇
一、CDT规约1．CDT规约的传送内容a.遥信b.遥测c.事件顺序记录（SOE）d.电能脉冲记数值e.遥控命令；f.设定命令；g.升降命令；h.对时；i.广播命令；j.复归命令；k.子站工作状态。
2．CDT规约帧结构同步字目前有两种，分别是：a．E B 90 EB 90 EB 90b．D7 09 D7 09 D7 09控制字因传送内容、传送方向不同而意义有所不同。
在我们调试过程中，一般是通过我公司的通信管理器向对方调度发送遥信、遥测、SOE、电度报文等。
这里就我们称调度侧为主站，变电站侧为子站。
当子站向主站发送信息时称为上行，当主站向子站发送信息称为下行。
71 61 05 01 01 92（重要遥测报文帧的控制字）其中：71 是控制字节61 是帧类别，表示该帧传送的是重要遥测帧05 是信息字数，表示一共发送了5组重要遥测，每组两个遥测量。
01 是源站地址，在实际使用中一般是发送的一方，如通信管理器向调度发送报文01 是目的地址，在实际使用中一般是接收的一方，如通信管理器接收直流屏的报文92 是校验码信息字用来表示传送的相关量的状态和数值。
CDT报文的具体格式请参加附件。
3．实际报文举例EB 90 EB 90 EB 90 ------------同步字71 61 05 01 01 92 ------------控制字，5组重要遥测，低位在前，高位在后00 00 00 74 00 09 ------------信息字1，第一组遥测，码值为0000，007401 6F 28 01 28 C5 -----------信息字2，第二组遥测，码值为286F，280102 56 28 DC 00 E7 -----------信息字3，第三组遥测，码值为2856，00DC03 60 00 00 00 0C ------------信息字4，第四组遥测，码值为0060，000004 00 00 00 00 70 -------------信息字5，第五组遥测，码值为0000，0000同理：EB 90 EB 90 EB 90 ------------同步字，低位在前，高位在后71 F4 01 01 01 21 ------------控制字，一组遥信，32个遥信量F0 19 04 00 00 9C ----------信息字1，其解析的遥信状态如下（0000，0419）：71 C2 04 01 01 35 ---------------次要遥测00 00 00 00 00 37 ---------------第一组遥测01 00 00 00 00 55 ---------------第二组遥测02 00 00 00 00 F3 ---------------第三组遥测03 00 00 00 00 91 ----------------第四组遥测EB 90 EB 90 EB 90---------------同步字71 B3 04 01 01 35 ---------------一般遥测00 00 00 00 00 37 ---------------第一组遥测01 00 00 00 00 55 ---------------第二组遥测02 00 00 00 00 F3 ---------------第三组遥测03 00 00 00 00 91 ----------------第四组遥测EB 90 EB 90 EB 90 ----------------同步字71 85 04 01 01 C5 ---------------电能脉冲A0 00 00 00 00 0C ----------------第一路脉冲A1 00 00 00 00 6E ----------------第二路脉冲A2 00 00 00 00 C8 ----------------第三路脉冲A3 00 00 00 00 AA ----------------第四路脉冲以下为下行报文，请注意比较其与上行报文的不同之处：EB 90 EB 90 EB 90 ----------------同步字71 61 03 01 01 EF -----------------遥控选择E0 33 00 33 00 91 ----------------对0号开关进行遥控分操作，连发3遍E0 33 00 33 00 91 ----------------33表示是遥控分E0 33 00 33 00 91 ----------------00表示是0号开关EB 90 EB 90 EB 90 -----------------同步字71 B3 03 01 01 0E -----------------遥控撤消E3 55 00 55 00 9d -----------------对0号开关的遥控分操作撤消，连发3遍E3 55 00 55 00 9d -----------------55表示遥控撤消E3 55 00 55 00 9dEB 90 EB 90 EB 90 ------------------同步字71 61 03 01 01 EF ------------------遥控选择E0 CC 00 CC 00 97 -------------------对0号开关进行遥控合操作，连发3遍E0 CC 00 CC 00 97 -------------------CC表示遥控合E0 CC 00 CC 00 97EB 90 EB 90 EB 90 -------------------同步字71 F4 03 01 01 F7 -------------------遥调升选择E4 CC 00 CC 00 18 -------------------对0号设备进行遥调升操作，连发3遍E4 CC 00 CC 00 18 -------------------CC表示遥调升E4 CC 00 CC 00 18EB 90 EB 90 EB 90 -------------------同步字71 26 03 01 01 16 -------------------遥调升撤消E7 55 00 55 00 12 -------------------对0号设备的遥调升操作撤消，连发3遍E7 55 00 55 00 12 -------------------55表示遥调升E7 55 00 55 00 12EB 90 EB 90 EB 90 ------------------同步字71 7A 02 01 01 69 ------------------对时报文EE 03 00 12 22 3F -----------------34分18秒0003毫秒EF 13 19 09 06 9E -----------------2006年09月25日19时EB 90 EB 90 EB 90 ------------------同步字71 57 03 01 01 32 ------------------设置某个数值E8 C3 00 17 00 71 ------------------将0号数据设定为23，连发3遍E8 C3 00 17 00 71 ------------------00表示选择的数据，17为设定后的数值E8 C3 00 17 00 71EB 90 EB 90 EB 90 ------------------广播命令21 9E 00 01 01 79将上述报文中的同步字更换为D7 09 D7 09 D7 09，效果是一样的。
CDT扩展规约五防响应命令
关于：五防通信规约
采用《循环式远动规约》（CDT DL 451-91），并在此规约上进行扩充。
闭锁方接收现场的遥信、遥测，循环发送模拟盘上的虚遥信。
闭锁方具有遥控、五防遥控闭锁功能。
除传送虚遥信、五防遥控闭锁功能外，均采用标准CDT DL451-91 实现，增加的这两项功能实现说明如下：
一：虚遥信功能
增加传送虚遥信功能，在CDT 规约上进行扩展。
格式为：
采用遥信相同的数据格式，帧类别码由 F4 变为 A8，功能码为00H--1FH,共32个，支持最大虚遥信点数为1024，其他定义不变。
由闭锁方循环发送。
二：遥控闭锁
五防闭锁后台遥控功能，同样在CDT 规约上扩充。
过程如图一，信息字格式如图二：
监控
闭锁
图一：五防遥控闭锁过程
帧类别码：请求五防解锁为：57H
五防解锁应答为：D9H
五防遥控闭锁功能过程如下:
监控要操作某一台设备时,向闭锁方发送“请求五防解锁”，闭锁方进行五防判断后，向监控方发送“五防解锁应答”。
CCH ：合解锁。
33H ： 分解锁。
FFH：闭锁。
CDT规约详解
DL451-91(CDT)通讯规约采用RS232通讯接口;波特率支持1200、2400、4800、9600，字符格式10位（1位起始位、8位数据、1位停止位）。
1.帧定义1.1.帧结构1.2.同步字发送：EBH 90H EBH 90H EBH 90H，共6个字节。
控制字控制字共有B7 – B12 共6个字节，定义如下：1.2.1.控制字节E：扩展位，E=0 表示使用本协议已定义帧类别码，E=1帧类别码可自定义，本协议中总为0L：帧长定义位，E=0 表示本帧无信息字，E=1 表示本帧有信息字，本协议中总为1 S：源站地址有效D：目的站地址有效（上行信息中，S=1,D=1,源站地址为直流设备设置地址，目的站地址为上位机地址，固定为01H。
）（下行信息中，D=1, 目的站地址为直流设备设置地址）1.2.2.帧类别码1.2.3.信息字数n表示该帧中所含信息字数量；n=0表示本帧无信息。
1.2.4.校验码本协议采用CRC校验，校验多项式为107H,为信息字前5字节构成码流，后面加8个0，得到48位码流，用校验多项式作为除数除以码流，相除时做异或；最后得到8位余数取反后既为校验码。
例如：信息字为；43h E8h 7DH 33H 56H 计算余数为2FH,取反后为D0H,发送序列为：43h E8h 7DH 33H 56H D0H。
校验程序实例：unsigned char CRC(unsigned char *buff,int len)•{•int q=0,r=0;•int crc=0;•int i;•while(q<len)•{•if(buff[q]&(0x80>>r))•crc|=0x01;•if(crc>=0x100)•crc^=0x107;•crc<<=1;•r++;• if(r==8)• {•r=0;•q++;• }•}•for(i=0;i<8;i++)•{• if(crc>=0x100)• crc^=0x107;• crc<<=1;•}• crc>>=1;• crc=(~crc);•return (unsigned char)crc;•}1.3.信息字1.3.1.信息字结构每个信息字由6个字节构成：功能码1字节，信息4字节,校验码1字节。
新部颁CDT92规约
新部颁CDT92规约报文解释一、帧结构帧结构如图1所示。
每帧都以同步字开头，并有控制字，除少数帧外均应有信息字。
信息字的数量依实际需要设定，帧长度可变。
图1帧结构通道发码规则：低字节先送，高字节后送，字节内低位先送，高位后送。
字节的位由高d7到低b0左右排列,如图2所示。
同步字按通道传送顺序分为3组EB90，常用的还有D709。
控制字的格式为图3图3控制字本规约定义的帧类别码及含义见表1。
每个信息字由6个字节构成：功能码1个字节，信息、数据码4个字节和校验码1个字功能码定义功能码有256个（OOH~FFH），分别代表不同信息用途，具体分配见表2。
、报文举例1.遥测报文举例：EB 90 EB 90 EB 90 71 61 10 02 00 2C 00 70 35 47 44 CRC 01 …09 …EB 90 EB 90 EB 90 报文分析：EB 90 EB 90 EB 90 | 71 61 10 02 00 2C| 00 70 35 47 44 CRC 01 …09…同步字| 控制字| 信息字|(1) EB 90 EB 90 EB 90 为三组同步字(2) 71 61 10 02 00 CRC 为控制字，其中的六个字节分别为本例的帧类别为61H，表示本帧为重要遥测帧（A帧）。
信息字数为10H，表示该帧所含信息字数量，如为0表示无信息字。
源地址为02，表示该帧是从02号厂站发出。
目的地址为00，表示该帧是发往00号主站。
校验码为2C。
CDT规约采用CRC校验。
可以使用DF8002系统提供的校验程序进行计算。
（3） 00 70 35 47 44 CRC 01 …09 …为信息字。
其中00 70 35 47 44 CRC表示第一个信息字。
00为功能码，表示第一个信息字。
70 35和47 44表示一个信息字传送的两路遥测量。
以70 35为例：70的二进制代码表示为：35的二进制代码表示为:b11~ b0，则表示为负数，以补码表示，为 111111111101;b14=0表示没有溢出；如 b 141则表示溢出。
CDT规约介绍
3
同步字定义：
eb 90 eb 90 eb 90
• 同步字也称报文头，规律字符易分辩， • 报文解读从同步字开始
控制字定义
4
控制字定义：
控制字节＋帧类别＋信息字数＋ 源地址＋目的地址＋CRC校验码
• 控制字节：一般固定填 71H（具体定义见文本）
帧类别定义
5
信息字定义
6
功能码，四字节数据码，CR
12
• 控制字的帧类别为：61
• 信息字功能码: 00--7fH
• 每个信息字传两路遥测b15为数据无效位，b14为数据溢出位，b11 为符号 位，负数补码表示b10--b0 为传输的数值，最大值为7ffH，即2047
• 功能码 00 上送第1-2个遥测量，功能码 01 上送第3-4个遥测量，以此类推。 • 部颁CDT的遥测上送最大容量为：128×2＝256
遥测报文举例
14
备注：实际值/当前值＝1.2*400/2047 Ia/997=1.2*400/2047
事件顺序记录 SOE 报文定义 15
• 控制字的帧类别为：26 • 信息字的功能码为：80 81
SOE 报文举例
16
eb 90 eb 90 eb 90 71 26 02 01 64 41 80 85 02 23 38 f8 81 0a 15 ca 01 9c
遥信报文举例
10
eb 90 eb 90 eb 90 //同步字 71 f4 10 01 64 d4 //控制字 f0 00 00 00 00 f6 f1 00 60 38 1c 54 f2 00 00 00 02 3c f3 64 00 00 00 5d f4 02 84 a5 c1 e5 f5 02 00 05 05 6d f6 05 05 00 01 34 f7 05 05 05 05 0b f8 05 05 04 41 f5 f9 38 d0 00 20 5b fa 00 00 00 00 2b fb 00 00 00 00 49 fc 00 00 00 00 60 fd 00 58 02 90 a4 fe 40 05 00 04 e3 ff 00 02 00 12 6e
常用规约的流程及示例分析
上行 (子站主站)下行 (主站子站)遥测全遥测按照重要遥测(遥测1--32),次要遥测(遥测33--64),一般遥测(64往后的遥测)的顺序发送1. 重要遥测:我们的CDT92程序里规定重要遥测是32个, 所以功能码 0x00 ~ 0x0F2011/01/25 11:13:18:140Txd: EB 90 EB 90 EB 90 71 61 10 01 17 922011/01/25 11:13:18:140Txd: 00 9B 02 43 00 912011/01/25 11:13:18:515Txd: 01 68 0F F5 00 6A2011/01/25 11:13:18:515Txd: 02 00 00 00 00 3B2011/01/25 11:13:18:515Txd: 03 06 C9 00 00 9A2011/01/25 11:13:18:890Txd: 04 00 00 8F 00 052011/01/25 11:13:18:890Txd: 05 00 00 00 00 12.….…2011/01/25 11:13:18:895Txd: 0F 00 00 00 00 CF 注释:重要遥测: EB 90 EB 90 EB 90 7161........信息字结构:功能码(00~0F)遥测N b7……b0 低字节b15b14…b11…b8高字节遥测N+1b7……b0 低字节b15b14…b11…b8高字节校验码（1）每个信息字传送两路遥测量。
（2）b11~ b传送一路模拟量，以二进制码表示。
b11=0时为正数，b11=1时为负数，以2的补码表示。
（3）b14=1表示溢出，b15=1表示数无效。
传送的遥测值范围是: -2048~2047遥测功能码从0开始,每个遥测占两个字节,低字节在前, 每个信息字可传两个遥测 . 这样很容易根据功能码判断出遥测号或根据遥测号判断出该遥测所在信息字的位置,方便上传数据不对时检查报文.2. 次要遥测, 一般遥测:次要遥测和一般遥测数据处理方式都跟重要遥测一样,在此就不做详细介绍, 关键通过帧类别和功能码的范围判断是那种类型.下表中给出报文示例.我们我们的CDT92程序里规定次要遥测是32个, 所以功能码 0x10 ~0x 1F2011/01/24 10:54:58:62Txd: EB 90 EB 90 EB 90 71 C2 10 01 17 57 2011/01/24 10:54:58:62Txd: 10 00 00 00 00 CD2011/01/24 10:54:58:62Txd: 11 00 00 00 00 AF2011/01/24 10:54:58:437Txd: 12 00 00 00 00 092011/01/24 10:54:58:812Txd: 15 00 00 00 00 20....................2011/01/24 10:54:59:937Txd: 1F 00 00 00 00 FD 除了重要和次要遥测剩下的都按一般遥测传送功能码 0x20 ~ 0x7F2011/01/24 10:55:34:625Txd: EB 90 EB 90 EB 90 71 B3 10 01 17 73 2011/01/24 10:55:34:625Txd: 20 00 00 00 00 9B2011/01/24 10:55:35:0Txd: 21 00 00 00 00 F92011/01/24 10:55:35:0Txd: 22 00 00 00 00 5F2011/01/24 10:55:35:0Txd: 23 00 00 00 00 3D2011/01/24 10:55:35:375Txd: 24 00 00 00 00 14………..遥信1.全遥信同步字控制字信息字1…….信息字N控制字信息字2011/01/24 10:55:02:125Txd: EB 90 EB 90 EB 90 71 F4 0E 01 17 042011/01/24 10:55:02:500Txd: F0 11 10 00 00 252011/01/24 10:55:02:500Txd: F1 01 43 20 10 672011/01/24 10:55:02:500Txd: F2 01 01 00 00 4F2011/01/24 10:55:02:875Txd: F3 00 00 00 00 502011/01/24 10:55:02:875Txd: F4 00 10 05 01 9D .............注释:子站送全遥信: EB 90 EB 90 EB 90 71 F4 ……..信息字结构:功能码(F0~FF)字节n遥信字N b7 ……….b0 字节n+1b15 ………..b8 字节n+2遥信字N+1b7………….b0 字节n+3b15…………b8 字节n+4校验码字节n+5(1)控制字节 (0x71)功能码(0xF0)帧类别 (0xF4)遥信字节1信息字数遥信字节2源地址遥信字节3目的地址遥信字节4校验码校验码0x81 = 10000001, 可知是“预置合”。
CDT规约总结
CDT规约总结：补码的算法：取反加一一、遥信帧D1：EB 90 EB 90 EB 90 71 F4 01 01 01 21 F0 0B 00 00 00 7C1．同步字：EB 90 EB 90 EB 902．控制字说明：E: 扩展位。
当E=0 时使用表2已定义的帧类别；当E=1 时帧类别可另行定义，以便扩展功能。
L: 帧长度定义位。
当L=0时表示本帧信息字数n为0，既本帧没有信息字；当L=1 时表示本帧有信息。
S：源站址定义位D：目的站址定义位帧类别：F4 遥信状态（D1帧）信息字数：01 一个信息字源站址：01 源站地址目的站址：01 目的地址校验码：213．信息字：F0 0B 00 00 00 7CF0 ：遥信信息字的组数(范围是F0H~FFH 最多可以传512遥信量)0B 00 00 00：信息字的状态（可表32位）4．一个完整的遥信针纪录：EB 90 EB 90 EB 90 71 F4 0C 01 01 B0 F0 00 2C 00 28 97 F1 00 2C 00 00 2D F2 01 0C 00 01 D9 F3 00 30 00 04 AD F4 00 40 00 00 FF F5 01 00 04 00 59 F6 10 40 80 00 EA F7 00 32 00 02 E6 F8 00 08 00 00 BE F9 02 00 08 00 09 FA 00 00 00 00 2B FB 00 00 00 04 55其中第一个遥信的内容是28 00 2C 00,翻译成二进制应该是0010 1000 0000 0000 0010 1100 0000 0000 ，剩下的内容以此类推。
二、重要遥测帧A：EB 90 EB 90 EB 90 71 61 03 01 01 EF 00 4C 00 4B 00 40 01 53 00 67 00 C5 02 68 00 66 00 55 1．同步字：EB 90 EB 90 EB 902．控制字：控制字节：71帧类别：61 重要遥测（A帧）信息字数：03 三个信息字源站址：01 源站地址目的站址：01 目的地址校验码：EF3．信息字：00 4C 00 4B 00 40 01 53 00 67 00 C5 02 68 00 66 00 5500 ：遥测信息字的组数(范围是00H~0FH 最多可以传32遥信量)4C 00 4B 00 ：两个遥测值（76，75）40：校验码0153 00 67 00 ：两个遥测值（83，103）C50268 00 66 00 ：两个遥测值（104，102）55…..…..…..4．一个完整的遥信针纪录：EB 90 EB 90 EB 90 71 61 10 01 01 F0 00 00 00 00 00 FF 01 00 00 00 00 9D 02 00 00 67 00 A5 03 69 00 68 00 F7 04 E8 C7 00 00 3F 05 00 00 00 00 12 06 00 00 00 00 B4 07 00 00 6700 48 08 69 00 68 00 48 09 70 77 00 00 C7 0A 00 00 00 00 22 0B E2 00 E5 00 0A 0C F2 0067 00 D8 0D 69 00 68 00 A5 0E 70 A9 91 01 1E 0F A2 00 5C 00 EC其中第三组遥测值是00 00 67 00 A5，翻译成十进制第一个遥测值是0，第二个是103，剩下的以此类推。
