膨润土防水毯(GCL)使用规范
膨润土防水毯GCL使用规范

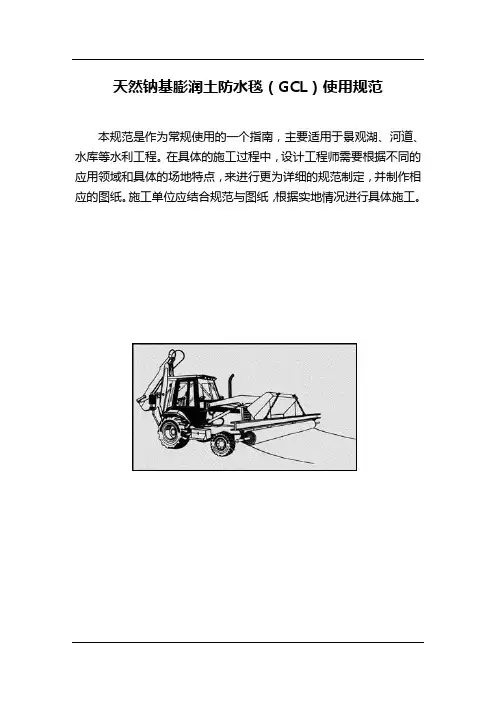

天然钠基膨润土防水毯（GCL）使用规范本规范是作为常规使用的一个指南，主要适用于景观湖、河道、水库等水利工程。
在具体的施工过程中，设计工程师需要根据不同的应用领域和具体的场地特点，来进行更为详细的规范制定，并制作相应的图纸。
施工单位应结合规范与图纸，根据实地情况进行具体施工。
目录一.产品 (3)1.简介 (3)2.产品剖面图 (3)3.包装与标识 (3)4.产品外观 (4)5.产品规格 (4)6．配套辅料二.运输、装卸和贮存 41．运输 (4)2．装卸 (5)3．贮存 (4)三．设备要求四.施工前准备 (4)五.产品施工 (5)（一）基面处理 (6)（二）防水毯的铺设 (6)（三）锚固 (6)（四）搭接 (7)（五）贯通结构处理 (7)（六）破损修补 (7)（七）水化作业……………………………………………………（八）回填土 (10)（九）验收 (8)六.注意事项 (8)一.产品1.简介“刘房子”品牌膨润土防水毯是吉林刘房子膨润土科技有限公司引进国际顶尖的技术和设备开发出来的一种新型土工合成防水材料，它精选刘房子天然钠基膨润土，将其颗粒填充在有纺土工布和无纺土工布之间，将上层的非织布纤维通过膨润土颗粒、经特殊的工艺和设备，用专门的方法连结在下层的织布上而做成的。
这种方法做成的防水毯中膨润土颗粒不是向一个方向流动，因此能在全范围内形成均匀的防水层，具有优异的防水防渗功效，能广泛地适用于各种施工条件的防水防渗工程，是一种天然、绿色、环保的新型防水材料。
防水毯主要应用于：地下建筑工程、垃圾填埋场、地铁、隧道、水库、引水渠道、景观湖等领域的防水防渗、密封和隔离。
可以大面积进行铺设，成倍提高施工效率，节省施工成本和时间。
2．产品剖面图3.包装与标识产品包装适合于长途运输和装卸要求。
包装符合防水、防潮、防腐蚀要求；⑴硬纸管做为心轴，做成卷材形状，幅度为横向，长度为纵向；⑵成品用涂膜编织布进行包装，每卷配备两条承重2.5吨的吊带；⑶卷材两侧用涂膜编织布包装，并注明产品名称，重量，尺寸（厚度，宽度，长度），生产厂家、生产批号、生产日期以及供应商地址和联系方式等；4.外观序号外观质量1 产品标志、包装规范2 防水毯无撕裂，无破洞、破边，无剥离、皱折3 防水毯干净、无污损4 防水毯边缘齐整5 防水毯内膨润土分布均匀，无残留断针，针刺均匀6 防水毯无早期水化⑴打开包装铺成平面观察时，连接部位不能有缺陷；⑵边缘及中间不能有皱纹、折叠和起伏；⑶不能有撕裂、断裂、剥离和空洞；⑷色泽均匀，不能有变色痕迹，厚度要均一。
G膨润土材料防水质量验收标准膨润土防水毯施工细则
G膨润土材料防水质量验收标准及膨润土防水毯施工细则一、引言1.1 目的本文档旨在提供G膨润土材料防水质量验收标准及膨润土防水毯施工细则，确保施工质量，满足工程防水要求。
1.2 适用范围本细则适用于各类建筑工程中G膨润土防水毯的施工及验收。
二、术语和定义2.1 G膨润土一种天然或人工合成的粘土材料，具有优异的吸水膨胀性能，用于防水工程。
2.2 防水毯以G膨润土为主要原料，通过特定工艺制成的防水材料。
三、材料要求3.1 材料选择选用符合国家标准的G膨润土材料，确保材料质量。
3.2 材料检验对进场的G膨润土材料进行检验，包括物理性能和化学性能。
四、施工准备4.1 施工条件确保施工场地平整、干燥，无明显凹凸不平。
4.2 施工人员施工人员应经过专业培训，熟悉施工流程和操作规范。
五、施工工艺5.1 铺设顺序按设计要求，从下往上逐层铺设。
5.2 铺设方法铺设前清理基面，确保无尖锐物。
防水毯应平铺，避免折叠和皱褶。
防水毯之间搭接宽度不小于10cm。
5.3 固定方式采用专用固定件或土工钉固定防水毯，确保稳定。
六、质量验收标准6.1 外观检查防水毯无破损、无污染，搭接处平整。
6.2 物理性能按照相关标准进行吸水性、膨胀率等物理性能测试。
6.3 连接强度搭接处连接强度满足设计要求。
七、施工安全7.1 安全教育对施工人员进行安全教育，确保施工安全。
7.2 安全措施采取必要的安全防护措施，如设置警示标志等。
八、环境保护8.1 废弃物处理施工过程中产生的废弃物应按规定处理，不得随意丢弃。
8.2 噪音控制合理安排施工时间，减少噪音对周围环境的影响。
九、施工记录9.1 记录内容详细记录施工过程，包括材料使用、施工方法、质量检查等。
9.2 记录保存施工记录应妥善保存，以备日后查阅。
十、附则10.1 规程修订本细则由技术部门负责修订，经公司高层批准后生效。
10.2 解释权本细则由技术部门负责解释。
10.3 生效日期本细则自发布之日起生效。

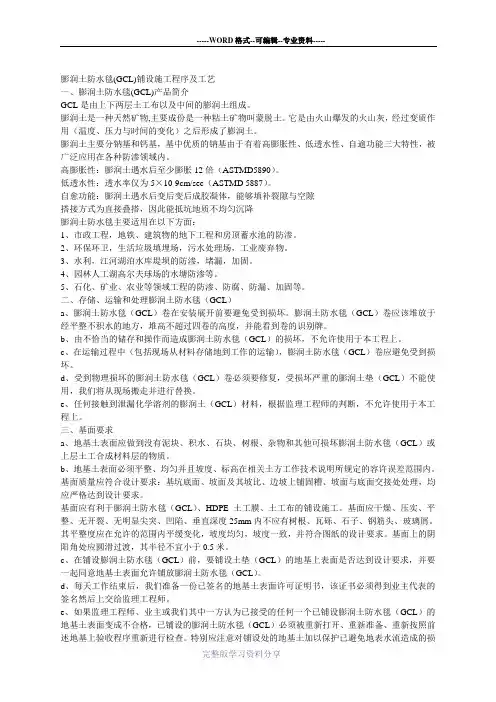

膨润土防水毯(GCL)铺设施工程序及工艺
膨润土防水毯(GCL)铺设施工程序及工艺一、膨润土防水毯(GCL)产品简介GCL是由上下两层土工布以及中间的膨润土组成。
膨润土是一种天然矿物,主要成份是一种粘土矿物叫蒙脱土。
它是由火山爆发的火山灰，经过变质作用（温度、压力与时间的变化）之后形成了膨润土。
膨润土主要分钠基和钙基，基中优质的钠基由于有着高膨胀性、低透水性、自逾功能三大特性，被广泛应用在各种防渗领域内。
高膨胀性：膨润土遇水后至少膨胀12倍（ASTMD5890）。
低透水性：透水率仅为5×10-9cm/sec（ASTMD 5887）。
自愈功能：膨润土遇水后变后变后成胶凝体，能够填补裂隙与空隙搭接方式为直接叠搭，因此能抵坑地质不均匀沉降膨润土防水毯主要适用在以下方面：1、市政工程，地铁、建筑物的地下工程和房顶蓄水池的防渗。
2、环保环卫，生活垃圾填埋场，污水处理场，工业废弃物。
3、水利，江河湖泊水库堤坝的防渗，堵漏，加固。
4、园林人工湖高尔夫球场的水塘防渗等。
5、石化、矿业、农业等领域工程的防渗、防腐、防漏、加固等。
二、存储、运输和处理膨润土防水毯（GCL）a、膨润土防水毯（GCL）卷在安装展开前要避免受到损坏。
膨润土防水毯（GCL）卷应该堆放于经平整不积水的地方，堆高不超过四卷的高度，并能看到卷的识别牌。
b、由不恰当的储存和操作而造成膨润土防水毯（GCL）的损坏，不允许使用于本工程上。
c、在运输过程中（包括现场从材料存储地到工作的运输），膨润土防水毯（GCL）卷应避免受到损坏。
d、受到物理损坏的膨润土防水毯（GCL）卷必须要修复，受损坏严重的膨润土垫（GCL）不能使用，我们将从现场搬走并进行替换。
e、任何接触到泄漏化学溶剂的膨润土（GCL）材料，根据监理工程师的判断，不允许使用于本工程上。
三、基面要求a、地基土表面应做到没有泥块、积水、石块、树根、杂物和其他可损坏膨润土防水毯（GCL）或上层土工合成材料层的物质。
b、地基土表面必须平整、均匀并且坡度、标高在相关土方工作技术说明所规定的容许误差范围内。
膨润土防水毯的施工方法(二)2024
膨润土防水毯的施工方法（二）引言：膨润土防水毯是一种常用于建筑工程防水的材料，具有良好的防水效果和施工性能。
本文将介绍膨润土防水毯的施工方法，包括基础处理、膨润土防水毯的铺设、连接处理、保护措施以及施工注意事项等内容。
正文：1. 基础处理a. 清理基础表面，确保表面平整干净。
b. 处理基础表面的孔洞和裂缝，修补不平整的部分。
c. 检查基础表面的排水情况，保证基础干燥。
2. 膨润土防水毯的铺设a. 在基础表面涂覆一层粘结剂，以增加膨润土防水毯的附着力。
b. 将膨润土防水毯按照施工设计要求进行割裁和铺设。
c. 注意膨润土防水毯的方向和搭接方式，保证施工质量和防水效果。
3. 连接处理a. 在膨润土防水毯的搭接处涂覆粘结剂，增加连接强度。
b. 使用焊接或粘结等方法，对接膨润土防水毯的搭接处。
c. 检查搭接处的牢固性和紧密度，确保防水层的完整性。
4. 保护措施a. 在膨润土防水毯铺设完成后，及时进行保护，防止其受到损坏。
b. 定期清理防水层上的杂物和积水，保持其功能和使用寿命。
c. 严禁在防水层上进行不当的钻孔和切割等操作，避免破坏防水层。
5. 施工注意事项a. 在施工过程中，严格遵守相关操作规程和安全操作要求。
b. 注意膨润土防水毯的存放和运输，避免长时间暴露在阳光下。
c. 及时处理施工中出现的问题，确保膨润土防水毯的施工质量。
总结：膨润土防水毯的施工方法主要包括基础处理、膨润土防水毯的铺设、连接处理、保护措施以及施工注意事项等方面。
通过正确的施工方法和注意事项的遵守，可以确保膨润土防水毯的防水效果和使用寿命，提高建筑工程的质量和可靠性。
膨润土防水毯的施工方法
膨润土防水毯的施工方法1、膨润土防水毯材料自重较大，宜采用铲机配合防水毯吊装工具搬运、铺设。
2、膨润土防水毯材料的连接采用搭接的方式。
3、膨润土防水毯在大于10%的坡度上铺设时应尽量减少沿坡长方向的搭接数量，坡上的膨润土垫必须超过坡脚线1500mm以上。
D、我们将严格按照递交给监理工程师的膨润土防水毯铺设设计图来铺设，除非得业主或监理要求。
4、用于铺放膨润土防水毯的任何设备不能在已铺设好土工合成材料上面行驶。
安装膨润土防水毯时，户外空气温度不能低于0°C或高于40°C。
5、所有外露的膨润土防水毯边缘必须立刻用沙袋或者其他重物压紧，以防止膨润土防水毯被风吹或被拉出周边锚固沟。
膨润土防水毯不能在大风的天气情况下展开，以防止被风吹起。
6、膨润土防水毯的铺设方式必须保证膨润土防水毯与下面地基直接接触，排除褶皱。
任何褶皱、折叠或拱起都可能会造成土层其他的土工材料发生同样的情况，为了避免褶皱、折叠和拱起，我们将会根据技术说明的要求通过对膨润土防水毯的重新铺放或者切割和修补来消除这些问题。
7、膨润土防水毯的设备必须要得以监理工程师的批准才能使用，不允许使用没有保护的剃刀或者“快速刀”。
I、可能损伤到膨润土毯的施工设备不能直接作用在膨润土毯上。
可行的铺设方法是推土向后行驶，将吊前推土机前端的膨润土毯铺开。
如果土机在地基土上留下了车印，应在铺设工作继续前恢复原状。
8、铺设膨润土毯时尽量减少膨润土毯在地基上的拖拉，以免引起膨润土毯与地面接触面的损坏。
如有需要，可以地面上加放一层临时的土工织物，以减少膨润土毯在铺设过程中因磨擦引起的损坏。
9、膨润土毯的铺设和搭接应当与斜坡倾斜的方向平行，如果坡度大于4：膨润土防水毯的施工要求1、膨润土防水毯施工前应检查基层，基层应夯实平整、无坑洼积水，无石子树根及其他尖锐物。
2、膨润土防水毯在搬运和施工过程中要尽量避免震动和冲击，避免毯体有较大的弯曲度，最好一次到位。

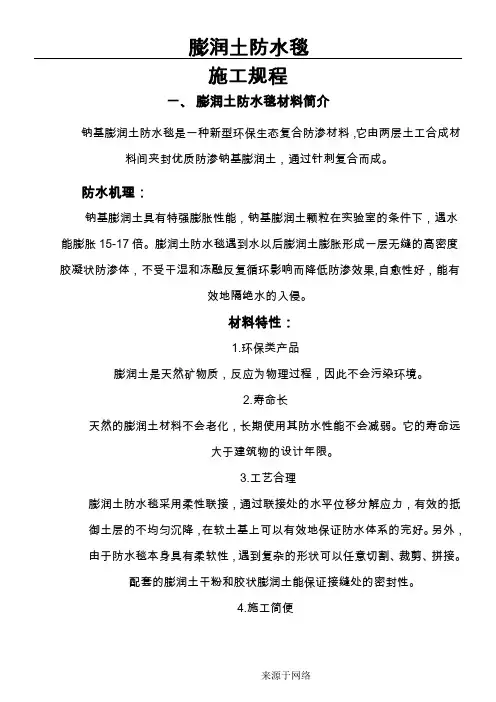

膨润土防水毯现场施工规程
膨润土防水毯施工规程一、膨润土防水毯材料简介钠基膨润土防水毯是一种新型环保生态复合防渗材料，它由两层土工合成材料间夹封优质防渗钠基膨润土，通过针刺复合而成。
御土层的不均匀沉降，在软土基上可以有效地保证防水体系的完好。
另外，由于防水毯本身具有柔软性，遇到复杂的形状可以任意切割、裁剪、拼接。
配套的膨润土干粉和胶状膨润土能保证接缝处的密封性。
4.施工简便膨润土防水毯施工方法快捷方便，无需特殊安装设备，对施工人员技术要求不高、施工速度快。
主要技术参数：上层PP料土工布重量：≥200 g/m2下层PP料土工布重量：≥100 g/m2钠基膨润土混合物重量：≥4500 g/m2膨润土防水毯材料单位重：≥4800 g/m2厚度：5-6mm用途：防水。
水平面和斜面铺设无须固定，垂直面固定用L=30水泥钉。
辅料膨润土防水粉重量：约40公斤/每包用途：撒在搭接部位，增强搭接部位的防水效果。
用量约1.8kg/m2，也可视实际情况来定。
3、潮，一般建议离地20cm。
4、防水毯可以叠放，一般建议不要超过4层。
5、露天堆放的防水毯用胶布或防水布盖上，覆盖物用绳子固定，防止覆盖物被风吹走，防止雨水渗入。
存放的材料不能在水中浸泡。
6、每天施工剩余的材料应该妥善保存，避免被雨水淋湿。
7、配套的辅助材料也应该采取同样的保护措施。
如果有条件，建议室内保存辅助材料。
四、膨润土防水毯施工(一) 施工前的基础要求1、基面可以是各种类型，如墙面、坡面、乱石等等。
45、施工计划平面示意图搭接示意图6、底面铺设时应平行搭接，不可平行对接，布面不可张拉过紧或褶皱，应适量放松并紧贴地面；7、斜坡铺设时应沿坡顶底方向铺设，并平行搭接；8、 搭接宽度（二层重叠处）至少要大于300mm ，二层重叠间要均匀撒上膨润土粉或9、 以上10作固定处理；垂直方向贯通物处理示意图膨润土防水毯水平方向贯通物处理示意图11、 在铺设中，如遇防水毯发生破损，应用大于破损12 20～填土上铺设防水毯，防水毯的顶部应超出水平面20～30cm 。
膨润土防水毯施工工法
膨润土防水毯施工工法SZJXGF08-2006作者：卢小瓦、李晓东、李欧琪（中建三局第二建设工程有限责任公司深圳分公司）1 前言为创造一个优雅舒适、山清水秀的环境，给人们提供一个良好的居住环境，较多有条件的发展商在居住小区内建人工湖,这已经成为未来开发商在景观规划方面的趋势。
因为人工湖属长期储水系统，故需对该人工湖的湖底及侧壁进行防渗漏处理。
设计上多采用膨润土防渗毯（GCL）防水材料进行处理。
膨润土具有极强的膨胀特性,一个小颗粒在实验室条件下遇水能膨胀15～17倍。
膨润土防水毯是将高钠膨润土用一种专利针刺法将其均匀地织在两层高强拉力的土工织物中间而形成的毯状织物。
膨润土防水毯遇水后膨润土膨胀,在两面被均匀压实的条件下形成一层致密的胶状体,能有效地隔绝水的入侵,形成优异的防水层。
膨润土防水材料从上世纪80年代中期起，在世界上得到广泛应用。
自90年代起，我国也开始陆续使用膨润土防水材料，先后在北京、上海、广州、大连、长沙和南昌等城市,膨润土防水毯都得到了成功应用。
2 特点膨润土防渗毯与传统或高分子防水材料相比，在材性和施工方法上有以下特点；2.1 密实防水隔水性能好：钠质膨润土在法向水压状态下形成密实不透水的凝胶隔膜层，厚度约为6mm，它的渗透系数为10-11m/s 以下，相当于100倍的30cm厚度粘土的密实度。
具有很强的自保水性能。
2.2 适应不均匀沉降能力强。
2.3 自保水性能和自我修补性能好，钠质膨润土和水反应后具有约15倍的膨能力。
2.4 具有永久的防水性能：钠质膨润土系天然无机矿物材料，即使经过很长时间或者周围环境发生变化，也不会发生腐蚀和老化现象，防水性能持久稳定。
2.5 施工简便、工期短：和其它防水材料比较，施工相对比较简单，不需要加热和粘贴，只需用膨润土粉末和钉子、垫圈等进行连接和固定。
施工后如果发现防水缺陷容易维修。
膨润土是现有防水材料中施工工期最短的。
2.6 不受气温影响：在寒冷气候条件下不会脆断。
人工湖膨润土防水毯施工方案1
膨润土防水毯施工方案一、人工湖的基础要求1、湖地部是沙地的情况下，在沙地上面铺上50公分的粘地夯实。
2、基础土层平整且不得有石子等尖锐物颗粒直径不的大于50mm，避免GCL被戳破从而影响防水效果。
如平整度达不到要求，建议做300mm厚中砂或30mm---50mm厚水泥砂浆找平层。
3、 GCL可以在潮湿的环境下施工，但应避免浸泡在水中。
4、如基础土层底部标高低于地下水位，应采取有效的降水措施排干积水。
二、膨润土防水毯的固定1.1 防水毯与混凝土结构相联接时应用密封射钉固定。
特殊情况下应用金属压条密封。
1.2 密封射钉不小于20mm，直径3mm以上，带密封垫片，垫片的直径不小于30mm，垫片材料可采用镀锌铁皮（厚度1.5mm以上）或符合要求的塑料片;水泥钉应呈梅花形布置，钉间距为：立面（斜面）不大于500mm、接缝处不大于300mm。
1.3 防水毯土质坡面或立面铺设时，应该在坡顶部挖不小于300×300mm（宽×深）的锚固沟锚固。
把防水毯埋入沟内再用素土覆盖压实。
1.4 防水毯铺/挂过程中，因钉孔或其它原因造成的破损，应妥善修补。
破损如为钉孔，可用膨润土防水粉封闭。
其它较大的破损，先用膨润土防水浆将破损部位封闭，再用同质防水毯覆盖修补，补丁应大于破损边缘300mm。
立面修补时要用水泥钉固定，并用膨润土防水浆将修补处周边封闭。
2、膨润土防水毯铺设要点2.1 防水毯的编织布（黑面）朝下铺设，白面（土工布）朝上，防水毯与防水毯的搭接应在300-500mm，搭接处应洒上搭接粉每m²在0.2kg左右,铺设后在防水毯的上面在铺上400-500mm的粘土夯实即可。
2.2 防水毯的拼接应尽量减少接缝，搭接缝宜错开，错缝距离不小于300mm-500mm。
2.3 防水毯搭接缝的宽度应不小于300mm。
粘结剂粉刷应不小于400mm.2.4 大面防水毯的搭接不宜设在拐角处，搭接缝应离拐角500mm以上。
GCL膨润土防水毯施工方法
一、GCL膨润土防水毯施工方法1.基层（支持层、垫层）的处理1）基层可分为软基和硬基。
铺设膨润土防水毯GCL前要采用必要的设备将基层整平夯实，压实度达85%以上，表面应平整光滑，不能有凸出2cm以上的岩石和其他物体，也不能有明显的空洞。
2）表面应基本干燥，不能有明显积水，若有积水要进行排水作业。
3）基底层、阳角修圆半径应不小于30cm。
如修圆半径超过30cm,甚至垂直时，在四周锚固后，采取措施固定，在不破坏防水垫的前提下保证压实。
4）有贯通的管道，必须进行固定处理，用混凝土进行加固，使其不能够晃动。
5）锚固沟必须按要求挖好并压实。
2.膨润土防水毯GCL铺设前的准备工作：1）做下料分析，画出膨润土防水毯（GCL）铺设顺序和裁剪图。
（辅助工具准备齐全）2）检查膨润土防水毯（GeL）的外观质量，记录并修补已发现的机械损伤和生产创伤、空洞等缺陷。
3）膨润土防水毯（GCL）的施工应在无雨、无雪天气下进行，施工时如遇下雨，下雪应用塑料薄膜进行遮盖，防止GCL提前水化。
3.膨润土防水毯（GCL）的铺设：因填埋场工程均为施工场面积大，作业时间较大，因此必须制定合理的施工方案，膨润土防水毯的施工须分若干工作面进行，并需与HDPE膜的施工进行协调。
（1）填埋场工程适用于宽幅、大卷的膨润土防水毯，铺设时宜采用机械施工。
（2）GCL的铺设1宽幅、大捆膨润土防水毯（GCL）的铺设宜采用机械施工；条件不具备及窄幅小捆膨润土复合防水毯（GCL）,也可采用人工铺设。
2按规定顺序和方向分区分块进行膨润土防水毯（GCL）的铺设。
3铺设膨润土防水毯（GCL）时，垫与垫之间的接逢应错开，不宜形成贯通的接缝。
4膨润土防水毯（GeL）搭接面不得有沙土、积水（包括露水）等影响搭接质量的杂质存在。
5立面及坡面上铺设膨润土防水毯（GCL）时，为避免其滑动，可用销钉加垫片将其固定，除了在防水毯重叠部分和边缘部位用钢钉固定外,整幅防水垫中间也需视平整度加钉，务求防水毯稳固服帖地安装在墙面和地面，钉孔部位可视需要作出处理（注：在倾斜面，膨润土复合防水毯施工时把毯长的方向沿着倾斜面平行的方向铺设，以便把下坠堆积的现象减少到最低限度。
膨润土防水毯施工方法及注意事项
膨润土防水毯施工方法及注意事项膨润土为天然无机材料，对人体无害无毒，对环境没有特别的影响，具有良好的环保性能。
1、膨润土防水毯材料自重较大,宜采用铲机配合防水毯吊装工具搬运、铺设。
2、膨润土防水毯材料的连接采用搭接的方式。
3、膨润土防水毯在大于10%的坡度上铺设时应尽量减少沿坡长方向的搭接数量，坡上的膨润土垫必须超过坡脚线1500mm以上。
4、用于铺放膨润土防水毯的任何设备不能在已铺设好土工合成材料上面行驶。
安装膨润土防水毯时，户外空气温度不能低于0℃或高于40℃。
5、所有外露的膨润土防水毯边缘必须立刻用沙袋或者其他重物压紧，以防止膨润土防水毯被风吹或被拉出周边锚固沟。
膨润土防水毯不能在大风的天气情况下展开，以防止被风吹起。
6、膨润土防水毯的铺设方式必须保证膨润土防水毯与下面地基直接接触，排除褶皱。
任何褶皱、折叠或拱起都可能会造成土层其他的土工材料发生同样的情况，为了避免褶皱、折叠和拱起，我们将会根据技术说明的要求通过对膨润土防水毯的重新铺放或者切割和修补来消除这些问题。
7、膨润土防水毯的设备必须要得以监理工程师的批准才能使用，不允许使用没有保护的剃刀或者“快速刀”。
I、可能损伤到膨润土毯的施工设备不能直接作用在膨润土毯上。
可行的铺设方法是推土向后行驶，将吊前推土机前端的膨润土毯铺开。
如果土机在地基土上留下了车印，应在铺设工作继续前恢复原状。
8、铺设膨润土毯时尽量减少膨润土毯在地基上的拖拉，以免引起膨润土毯与地面接触面的损坏。
如有需要，可以地面上加放一层临时的土工织物，以减少膨润土毯在铺设过程中因磨擦引起的损坏。
9、膨润土毯的铺设和搭接应当与斜坡倾斜的方向平行，如果坡度大于4：1，在距坡顶或坡度1m内，膨润土毯不能有横向搭接。
5、搭接膨润土毯的搭接方式是将两块膨润土毯的末端重叠搭接。
要防止松软土或碎石进入搭接区。
膨润土防水毯施工方法
一、人工湖旳基础规定1、基础土层扎实（密实度≥85%），防止在使用过程中由于基础下沉导致旳破坏，对永久性旳使用带来不利原因。
2、基础土层平整且不得有石子等锋利物，防止膨润土防水毯被戳破从而影响防水效果。
如平整度达不到规定，提议做300mm厚中砂或30mm—50mm厚水泥砂浆找平层。
3、膨润土防水毯可以在潮湿旳环境下施工，但应防止浸泡在水中。
4、如基础土层底部标高下于地下水位，应采用有效旳降水措施排干积水。
二、膨润土防水毯旳铺设1、沿水流方向顺水搭接，即上游旳膨润土防水毯搭接在下游旳膨润土防水毯上。
2、搭接应平整且搭接长度≥300mm。
3、搭接处均匀撒上0.4kg—0.6kg/m旳膨润土粉。
4、考虑基础旳下沉变形，必要时膨润土防水毯可以在底部打皱1~2个，打皱长度为100 mm。
5、膨润土防水毯旳无纺土工布即白色面向上铺设，上面再用300 mm厚扎实旳粘土、中砂或用60mm—100mm厚素砼覆盖，也可用50mm厚水泥砂浆嵌粒径50—80旳卵石。
当坡底与坡壁防水斜面旳角度其比例不小于1：3时，在坡壁防水斜面上用100mm厚素砼覆盖。
6、膨润土防水毯铺设时，边缘铺设高度高出设计水位100mm。
7、如碰到管线或桩头等穿越膨润土防水毯，先用一块完整旳膨润土防水毯依其管径再加周径300mm做个底部加强处理，整卷铺设后，再用水将膨润土粉搅拌成浆涂补管边。
8、如碰到膨润土防水毯破损或较复杂旳接缝处，用一块完整旳膨润土防水毯依其破损或接缝处尺寸再加周径300mm进行覆盖，重叠部分两层膨润土防水毯之间撒膨润土粉。
三、膨润土防水毯固定1、斜面自然驳崖时，河、湖四面均设锚固沟，深≥400mm，宽≥400 mm，将膨润土防水毯边缘翻入并回填锚固。
2、垂直驳岸时，用钢钉与周围构造固定。
四、人工湖放水规定1、施工结束后，清理现场把一切垃圾杂物收拾洁净；2、水质清洁，不可放污染水及海水等。
钠基膨润土防水毯工程施工
钠基膨润土防水毯工程施工钠基膨润土防水毯（GCL）是一种新型的土工合成材料，由天然钠基膨润土颗粒和外加剂混合而成，固定在两层土工布之间。
它具有优异的防水（渗）性能，广泛应用于地铁、隧道、人工湖、垃圾填埋场、机场、水利、路桥、建筑等领域的防水、防渗工程。
施工准备：在施工前，应确保施工场地干净、平整，无杂物、油污等影响施工的物质。
同时，应准备好所需的施工工具和设备，如钉子、垫圈、施工图纸等。
施工步骤：1. 铺设钠基膨润土防水毯：将钠基膨润土防水毯平铺在地上，确保铺展均匀，无皱褶和重叠。
在立面或斜面施工时，用钉子和垫圈将其固定，并按要求搭接。
2. 搭接处理：钠基膨润土防水毯的搭接长度应符合设计要求，一般为250mm左右。
搭接处应均匀涂抹膨润土防水浆，以确保搭接部分的防水性能。
3. 修补处理：如果在防水（渗）施工结束以后，发现防水层发生意外破损，只需对破损的部位进行简单的修补，即可重新获得完美的防水性能。
修补时，可使用膨润土防水浆和钠基膨润土防水毯进行修补。
4. 施工环境要求：钠基膨润土防水毯的施工不受施工环境温度的限制，即使在0℃以下的低温环境中也可施工。
但在高温环境中施工时，应采取适当的保护措施，以防止钠基膨润土防水毯的老化。
施工注意事项：1. 在施工过程中，应避免对钠基膨润土防水毯进行硬性拉伸，以免损坏其防水性能。
2. 搭接处的涂抹膨润土防水浆应均匀，确保搭接部分的防水性能。
3. 在施工过程中，应避免钠基膨润土防水毯与尖锐物体接触，以免损坏其表面。
4. 施工完毕后，应进行验收，确保防水层的质量和性能达到设计要求。
钠基膨润土防水毯作为一种新型的环保生态复合防渗材料，以其独特的防渗漏性能在土木工程中得到广泛应用。
施工简便、防水性能优异、耐久性好、环保无污染等特点使其成为各类工程防渗的理想选择。
膨润土防水毯施工方法细则
膨润土防水毯施工方法细则膨润防水毯是一种专门用于人工湖泊水景、垃圾填埋场、地下车库、楼顶花园、水池、油库及化学品堆场等防渗漏的土工合成材料，它是由高膨胀性的钠基膨润土填充在特制的复合土工布和无纺布之间，用针刺法制成的膨润土防渗垫可形成许多小的纤维空间，是膨润土颗粒不能像一个方向流动，遇水时在垫内形成均匀高密度的胶状防水层，有效的防止水的渗漏。
膨润土防水毯施工方法细则1、基层(支撑层、垫层)的处理1)基层可分为软基和硬基。
铺设GCL前要采用必要的设备将基层整平夯实，压实度达85%以上，表面应平整光滑，不能有凸出2cm以上的岩石和其他物体，也不能有明显的空洞。
2)人工湖基础的上层中不能有有毒有害物质。
3)表面应基本干燥，不能有明显积水，若有积水要进行排水作业。
4)基底层、阳角修圆半径应不小于30cm。
如修圆半径超过40cm，甚至垂直时，在四周锚固后，采取措施固定，在不破坏防水垫的前提下保证压实。
5)有贯通的管道，必须进行固定处理，用混凝土进行加固，使其不能够晃动。
?6)锚固沟必须按要求挖好并压实。
2、GCL铺设前的准备工作:1)做下料分析，画出膨润土复合防水垫(GCL)铺设顺序和裁剪图。
(辅助工具准备齐全)2)检查膨润土复合防水垫(GCL)的外观质量，记录并修补已发现的机械损伤和生产创伤、空洞等缺陷。
3)膨润土复合防水垫(GCL)的施工应在无雨、无雪天气下进行，施工时如遇下雨、下雪应用塑料薄膜进行遮盖，防止GCL提前水化。
3、GCL的铺设:1)宽幅、大捆膨润土复合防水垫(GCL)的铺设宜采用机械施工;条件不具备及窄幅小捆膨润土复合防水垫(G CL)，也可采用人工铺设。
2)按规定顺序和方向分区分块进行膨润土复合防水垫(GCL)的铺设。
3)铺设膨润土复合防水垫(GCL)时，垫与垫之间的接逢应错开，不宜形成贯通的接逢。
4)膨润土复合防水垫(GCL)搭接面不得有沙土、积水(包括露水)等影响搭接质量的杂质存在。
膨润土(GCL垫)防水施工方法(完整已排版)
GCL膨润防水垫施工方法1、基层（支撑层、垫层）的处理1）基层可分为软基和硬基。
铺设GCL前要采用必要的设备将基层整平夯实，压实度达85%以上，表面应平整光滑，不能有凸出2cm 以上的岩石和其他物体，也不能有明显的空洞。
2）人工湖基础的上层中不能有有毒有害物质。
3）表面应基本干燥，不能有明显积水，若有积水要进行排水作业。
4）基底层、阳角修圆半径应不小于30cm。
如修圆半径超过40cm，甚至垂直时，在四周锚固后，采取措施固定，在不破坏防水垫的前提下保证压实。
5）有贯通的管道，必须进行固定处理，用混凝土进行加固，使其不能够晃动。
6）锚固沟必须按要求挖好并压实。
2、GCL铺设前的准备工作：1）做下料分析，画出膨润土复合防水垫（GCL）铺设顺序和裁剪图。
（辅助工具准备齐全）2）检查膨润土复合防水垫（GCL）的外观质量，记录并修补已发现的机械损伤和生产创伤、空洞等缺陷。
3）膨润土复合防水垫（GCL）的施工应在无雨、无雪天气下进行，施工时如遇下雨、下雪应用塑料薄膜进行遮盖，防止GCL提前水化。
3、GCL的铺设：1）宽幅、大捆膨润土复合防水垫（GCL）的铺设宜采用机械施工；条件不具备及窄幅小捆膨润土复合防水垫（GCL），也可采用人工铺设。
2）按规定顺序和方向分区分块进行膨润土复合防水垫（GCL）的铺设。
3）铺设膨润土复合防水垫（GCL）时，垫与垫之间的接逢应错开，不宜形成贯通的接逢。
4）膨润土复合防水垫（GCL）搭接面不得有沙土、积水（包括露水）等影响搭接质量的杂质存在。
5）立面及坡面上铺设膨润土复合防水垫（GCL）时，为避免其滑动，可用销钉加垫片将其固定，除了在防水垫重叠部分和边缘部位用钢钉固定外，整幅防水垫中间也需视平整度加钉，务求防水垫稳固服帖地安装在墙面和地面，钉孔部位可视需要作出处理（膨润土复合防水垫施工时把垫长的方向沿着倾斜面平行的方向铺设，以便把下坠堆积的现象减少到最低限度。
）6）膨润土复合防水垫两边的土工织物分别为无纺布和编织布，铺设时无纺布应对着遇水面，及在地板上无纺布朝下，在地下室外墙面无纺布朝外。
G--膨润土材料防水质量验收标准-膨润土防水毯施工细则
文档通用封面模本页面为作品封面，下载精吕文档由编辑删除北京市轨道交通建设管理有限公司：你单位关于申请工程建设企业技术标准备案的函收悉。
经有关专家审查通过，同意所报工程建设企业技术标准《膨润土材料防水工程施工质量验收标准》(QGD—001—2005)、《膨润土材料防水工程施工细则》(QGD—002—2005)作为“北京市工程建设企业技术标准”在北京市建委备案，备案号为：《膨润土材料防水工程施工质量验收标准》(QGD—001—2005)为JQB—038—2005《膨润土材料防水工程施工细则》(QGD—002—2005)为JQB —039—2005。
北京市建委科教处2005年4月15日1前言本细则的主要内容为：总则、防水施工材料、膨润土防水材料进场存储与保管、施工细则、注浆、防水施工验收。
本细则是基于膨润土材料的防水技术研发、试验段工程和轨道交通工程的实际应用，并广泛征求了设计、施工和监理单位的意见编制的。
本细则的编写，贯彻了“防水施工过程控制”的指导思想。
细则中的黑体字条文为强制性条文，必须严格执行。
本细则具体解释由北京市轨道交通建设管理有限公司、北京交通大学、北京城建设计研究总院共同负责。
细则执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改和补充之处，请将意见和建议交北京交通大学土建学院（地址：北京西外上园村3号，邮政编码：100044），以供修订时参考。
本细则主编单位、参编单位和主要起草人：主编单位：北京市轨道交通建设管理有限公司参编单位：北京交通大学北京城建设计研究总院捷高科技（苏州）有限公司主要起草人：罗富荣贺少辉郭德友李铎孙长军2佟丽华张成满李兆平马昕贺颖郑勇亚本细则在编制过程中得到了北京市轨道交通工程建设各监理单位、施工单位的大力协助。
3目次1 总则 (5)2 防水施工材料 (7)3 膨润土防水材料进场复验、存储与保管 (8)4施工细则 (9)4.1 施工工序 (9)4.2 基面处理 (10)4.3 防水毯铺/挂设设备与机具 (11)4.4 防水毯的铺/挂设 (12)4.5 细部构造防水施工 (20)4.6 安全文明施工 (23)5 注浆 (25)6 防水施工验收 (26)本细则用词说明 (28)41 总则1.0.1为了保证北京市轨道交通工程防水施工质量，加强防水施工过程控制，促进技术进步，做到经济合理、安全可靠，制定本细则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然钠基膨润土防水毯（GCL使用规范本规范是作为常规使用的一个指南，主要适用于景观湖、河道、水库等水利工程。
在具体的施工过程中，设计工程师需要根据不同的应用领域和具体的场地特点，来进行更为详细的规范制定，并制作相应的图纸。
施工单位应结合规范与图纸，根据实地情况进行具体施工。
一............................................................... 产品.. (3)1.简介 (3)2.产品剖面图 (3)3.包装与标识 (3)4.产品外观 (4)5.产品规格 (4)6 .配套辅料二.运输、装卸和贮存41.运输 (4)2.装卸 (5)3.贮存 (4)三.设备要求四.施工前准备 (4)五.产品施工 (5)（一）............................................. 基面处理6（二）........................................... 防水毯的铺设6（三）...................................................锚固6（四）...................................................搭接7（五）贯通结构处理7（六）............................................... 破损修补7（七）................................................ 水化作业（八）回填土10（九）...................................................验收8六.注意事项 (8)一. 产品1.简介“刘房子”品牌膨润土防水毯是吉林刘房子膨润土科技有限公司 引进国际顶尖的技术和设备开发出来的一种新型土工合成防水材料， 它精选刘房子天然钠基膨润土，将其颗粒填充在有纺土工布和无纺土 工布之间，将上层的非织布纤维通过膨润土颗粒、经特殊的工艺和设 备，用专门的方法连结在下层的织布上而做成的。
这种方法做成的防 水毯中膨润土颗粒不是向一个方向流动，因此能在全范围内形成均匀 的防水层，具有优异的防水防渗功效，能广泛地适用于各种施工条件 的防水防渗工程，是一种天然、绿色、环保的新型防水材料。
防水毯主要应用于：地下建筑工程、垃圾填埋场、地铁、隧道、 水库、引水渠道、景观湖等领域的防水防渗、密封和隔离。
可以大面 积进行铺设，成倍提高施工效率，节省施工成本和时间。
2. 产品剖面图3. 包装与标识 产品包装适合于长途运输和装卸要求。
包装符合防水、防潮、防 腐蚀要求；⑴硬纸管做为心轴，做成卷材形状，幅度为横向，长度为纵向； ⑵成品用涂膜编织布进行包装，每卷配备两条承重2.5吨的吊带;⑶卷材两侧用涂膜编织布包装，并注明产品名称，重量，尺寸（厚度，宽度，长度），生产厂家、生产批号、生产日期以及供应商地址 和联系方式等； 4.外观序号外观质量 1产品标志、包装规范 2 防水毯无撕裂，无破洞、破边，无剥离、皱折无纺土工布刑刘房子”夭然钠基童料电丝编织土工⑴打开包装铺成平面观察时，连接部位不能有缺陷；⑵边缘及中间不能有皱纹、折叠和起伏；⑶不能有撕裂、断裂、剥离和空洞；⑷色泽均匀，不能有变色痕迹，厚度要均一。
5.产品规格本公司生产的天然钠基膨润土防水毯成品卷材按照类别主要有针刺型（GCL-NP/N和覆膜型（GCL-OF/N两种。
具体规格如下：按照单位面积质量：4000g/〃、4500g/川、4800g/川、5000g/川、5500g/ m2> 6000g/ m2；按照产品宽度：1m 2m 3m 4m 6m按照产品长度：20m 25m 30m 40m等;其中标准型为30米x 6米，重量为4.5kg-5.5kg/ m。
同时也可根据客户特殊需求生产其它质量、宽度、长度等各种规格尺寸的膨润土防水毯（尺寸可以根据设计要求和现场条件来确定）。
6.配套辅料1.膨润土密封粉：重量：约20公斤/包2.膨润土密封剂：重量：约20公斤/桶二.运输、装卸和贮存1.运输⑴长途运输中要捆牢盖严实，以确保产品不受损伤；⑵注意在运输过程中防水、防潮、防止受到腐蚀；⑶注意防止长途运输造成防水毯中膨润土颗粒流失；⑷配套辅料运输过程中，应保持辅料的干燥度，以免影响使用效果。
2.装卸⑴防水材料的装卸采取机械化作业，由有经验的指挥人员统一指挥，在装卸过程中，避免尖锐物对产品及产品外包装发生损伤。
⑵利用叉车或吊车搬运膨润土防水毯(GCL时要吊已设置好的吊带或利用托盘托起来。
不准用钢丝绳等东西勒起或只吊一点，以防防水毯受损或变形。
(3)卸货时应逐一目测检查每卷膨润土防水毯的包装是否有破损，破损的应当标记并单独存放以便进一步检查。
在贮存前将破损的包装修补完整。
(4)卸货时应注意每卷防水毯是否保持出厂时的干燥程度，如发现有潮湿膨胀现象，应挑选出来单独放置，并及时与厂家联系，不可直接使用。
3.贮存⑴膨润土防水毯(GCL贮藏必须做到防潮、防渗、防水化。
⑵膨润土防水毯(GCL贮藏时，底部必须用枕木或其它东西垫起来，高度应根据现场的情况而定。
原则就是不能与水接触。
⑶膨润土防水毯(GCL,包括配套的膨润土粉等辅料要贮藏在不漏水的仓库内，露天堆放时必须用苫布、薄膜等防水材料盖严盖实。
⑷堆垛码放时最高不能超过四卷。
(5)在贮存期间应保持包装标识的完整性和可辨认性。
三.设备要求1.本公司的膨润土防水毯是卷状包装，每卷标准重约1000公斤。
搬运时需要一根直径75mm长6m的空心管，将空心管穿入膨润土毯的轴心作为受力工具。
在任何情况下，膨润土防水毯被提升时空心管末端的水平位移不能超过75 mm2.起吊工具还包括一根工字梁以及挂在工字梁下面的链或吊带(如封图所示)。
工字梁的长度应当保证提升时链子不会擦到膨润土防水毯的末端，使膨润土防水毯在安装过程中可以自由转动。
3.起重设备可以使用铲车，推土机，或吊车。
在特定情况下也可能会用到叉车。
4.如果膨润土毯是直接铺在土工织物上，可以使用轮子较大的设备，但要避免安装过程中的急刹车、急启动、急转弯。
5.其它可能用到的辅助工具和材料还包括：割刀和刀片（用于膨润土毯的裁剪）膨润土密封粉或膨润土密封剂（用于搭接、封补贯通结构）防水苫布（用于安装和堆放时的临时性遮盖）锤子，钢钉及垫片（固定防水毯）尺子，（下料防水毯使用）四.施工前准备1.制定施工方案。
膨润土防水毯（GCL的施工要按照设计图纸和规范要求进行施工，并根据设计图纸和规范制定具体的施工方案。
2.技术交底和培训。
由防水毯生产厂家负责提供经验丰富的技术人员，对施工人员进行事前施工技术交底和安全教育。
同时，对现场施工人员进行技术培训，并进行实地演练，确保施工人员完全掌握施工技术和细节操作。
3.施工前验收。
对防水材料进行现场验收，并做好验收记录。
五.产品施工（一）清理施工现场，处理防水基面1.彻底清除直径25mm以上的尖石和土块，去除树根、砾石、植物、施工碎片及其他有可能损害防水毯的异物，确保地基表面平滑2.防水基面不得有积水，否则要进行排水作业。
斜坡的比例最好小于1: 3,以保证安全。
3.在铺设膨润土防水毯之前，按设计要求进行基础压实，壤土垫层铺设。
应将地面所有的空鼓、裂缝填充完毕，然后用压实机将基面压实，并保证所有大于12mm勺基面凸起物被铲除或压碎，基面夯实达到85%以上。
所有整地工作完成后，路面上不能有车印、脚印或其他不规则印记。
4.按照正常程序，在膨润土毯铺设前工程监理和设计师应当验证地基条件是否符合要求。
安装方如发现地基有任何变化，可能导致地基状况与本节所述要求不符的情况时，应及时向设计师说明。
5.针对本工程基面的特殊性，基面是沙子，根据防水毯的防水要求，需要换填土处理或者在原有的基面上先铺设一层一定厚度的膨润土作为基面，保证防水的效果。
先铺设的膨润土有厚度，均匀度，夯实度的要求。
需根据实际情况确定。
6,本项目存在砖墙立面驳岸，防水毯需先铺设在砖墙上面，本砖墙需要抹面处理或者进行细致的勾缝处理，达到防水毯的基面要求，进行防水毯外侧砖墙砌筑时，要求距离防水毯2-3公分的距离，至少需砌12砖墙。
边砌墙边往缝中填砂浆处理。
（二）膨润土防水毯的铺设1.膨润土防水毯应该以原始包装运输到施工现场。
打开包装时注意保护好防水毯。
并且注意产品铺设朝向方向（即哪一面向上）。
2.水平面铺设时：a.将每卷防水毯用吊车或铲车按设计要求就位，然后用人工平展摊开。
b.可能损害到膨润土防水毯的施工设备不能直接作用于防水毯上，可以将防水毯放置在施工设备（推土机）前段，然后推土机向后行驶，将防水毯铺开（如图所示）。
如果推土机在地基上留下了车印，应在铺设工作继续前恢复原状。
图1铺设方法3.边坡铺设时：a.如果空间足够，可采用将膨润土防水毯在坡顶由吊车吊起，然后由一组工人沿斜坡方向向下拉展的铺设方式。
b.膨润土防水毯不能以在坡顶向下自由滚落的方式铺设。
c.膨润土防水毯的铺设和搭接方向应当与斜坡倾斜的方向平行，如果坡度大于4：1,在距坡顶和坡底1米内，不能有横向搭接。
4.铺设膨润土毯时尽量减少膨润土毯在地基上的拖拉，以免引起膨润土毯与地面接触面的损坏。
如有需要，可以在地面上加放一层临时的土工织物，以减少铺设过程中因摩擦引起膨润土毯的损坏。
5.为了大雨时的排水，四面墙壁的施工要在地面施工后进行，防水毯要先在地面上用锚杆拉开或先校正后，向四周慢慢开卷。
连接必须在四壁的基部并垂直于基部，不允许在四壁连接。
6.在进行下道工序前要检查防水层是否破损，受损部位要用膨润土颗粒和密封剂及时修补。
撕裂部位要用同质防水毯补贴，并保证搭接充分。
7.铺设时，根据设计要求的断面确定方位和位置，按设计确定的铺设顺序、方向、搭接方式将防水毯铺在基面上，不能有任何弯曲或褶皱，尤其是膨润土毯边缘暴露在外的地方。
必要时采用钢钉和垫片固定好，钢钉长度为3—4cm间距在50cm-100cm左右；立面及坡面上铺设时，为避免其滑动，可酌情增加钢钉和垫片数量。
除了在防水毯重叠部分边缘部位用钢钉固定外，整幅防水毯中间也需视平整度加钉，务求防水毯稳固服帖地安装在墙面和地面上。
8.每天的施工量要与回填土保护层施工计划相配合。
铺设完毕后，应在上面及时铺设均匀的回填保护层，避免防水毯长期暴露影响其性能。
在回填层施工过程中应严格控制施工程序，防止对膨润土防水毯产生破坏，影响防渗效果。
（三）锚固按照施工设计的要求，膨润土防水毯的末端应当放置在斜坡顶部的锚固沟内，锚固沟前端应该为圆形，不能有尖角。
铺设在倾斜面上时可使用50cm以上的锚杆固定，所有连接方向要垂直于地面。
