FPGA配置方式及过程
FPGA下载配置指南
1 FPGA的上电启动原理FPGA是基于RAM结构的，当然了，也有基于FLASH结构的，但RAM结构的是主流，也是我们讨论的重点。
而RAM是易失存储器，在掉电后保存在上面的数据就丢失了，重新上电后需要再下载一次才可以。
因此，我们肯定不希望每次重新上电后都用PC去下载一次，工程实现也不允许我们这么做。
所以，通常FPGA旁边都有一颗配置芯片，它通常是一片FLASH，或者是并行或者是串行接口的。
不管是串行还是并行的FLASH，它们的启动加载原理基本相同，后面我们会专门讨论。
FPGA器件有三类配置下载方式：主动配置方式（AS）、被动配置方式（PS）和最常用的基于JTAG的配置方式。
AS和PS模式主要是将bit流下载到配置芯片中；而JTAG模式则既能将代码下载到FPGA中直接在线运行（速度快，调试时优选），也能够通过FPGA将bit流下载到配置芯片中。
由于JTAG方式灵活多用，所以我们的VIP板就只预留了JTAG接口。
AS配置方式：AS配置方式由FPGA器件引导配置操作过程，它控制着外部存储器及其初始化过程，EPCS系列配置芯片如EPCS1,EPCS4,EPCS16等配置器件专供AS模式。
使用Altera串行配置器件来完成，FPGA器件处于主动地位，配置器件处于从属地位。
配置数据通过DATA0引脚送入 FPGA。
配置数据被同步在DCLK输入上，1个时钟周期传送1位数据。
PS配置方式：PS配置方式则由外部计算机或其它控制器控制配置过程。
通过加强型配置器件（EPC16，EPC8，EPC4）等配置器件来完成，在PS配置期间，配置数据从外部储存部件，通过DATA0引脚送入FPGA。
配置数据在DCLK上升沿锁存，1个时钟周期传送1位数据。
JTAG配置方式：JTAG接口是一个业界标准，主要用于芯片测试等功能,使用IEEE Std 1149.1联合边界扫描接口引脚，支持JAM STAPL标准，可以使用Altera下载电缆或主控器来完成。
fpga的基本工作原理
fpga的基本工作原理FPGA（Field Programmable Gate Array）是一种可编程逻辑芯片，它可以被编程成各种逻辑电路，具有高度的灵活性和可重构性。
FPGA在数字信号处理、图像处理、视频处理和通信等领域得到广泛应用。
本文将介绍FPGA的基本工作原理，包括FPGA的逻辑资源结构、FPGA的编程方式和FPGA的工作过程。
一、FPGA的逻辑资源结构FPGA的逻辑资源主要包括逻辑单元（Logic Units）、查找表（Look-Up Tables）和存储器单元（Memory Units）。
逻辑单元是FPGA中最基本的逻辑单元，它由逻辑门电路组成，包括与门、或门、非门等。
逻辑单元的输出可以直接与其他逻辑单元或存储器单元相连，也可以与查找表的输入相连。
逻辑单元还可以实现复杂的逻辑函数，如加法器、乘法器等。
查找表是FPGA中一个重要的组成部分，它用于存储逻辑函数的真值表，并将真值表与逻辑单元相连。
在FPGA中，查找表通常由4位或5位输入和1位输出组成。
查找表的真值表由程序员编写的逻辑函数确定，并存储在FPGA的寄存器中。
存储器单元是FPGA中另一种重要的逻辑资源，用于存储数据和程序。
FPGA中的存储器单元包括RAM、ROM和寄存器。
其中RAM和寄存器用于存储数据，ROM用于存储程序。
二、FPGA的编程方式通常，FPGA的编程方式分为两种：硬件描述语言（Hardware Description Language，HDL）和原理图编程。
硬件描述语言是一种用于描述数字电路的语言，它由一系列的语句组成，其中包括组合逻辑电路描述和时序逻辑电路描述。
常见的硬件描述语言有Verilog和VHDL等。
原理图编程是一种通过绘制逻辑图来编程的方式。
在原理图中，每个组件都是以图形的形式表示的，例如逻辑门、查找表和存储器单元等。
这些组件可以通过连接线连接起来，从而组成一个完整的数字电路。
在FPGA的工作过程中，程序员先使用硬件描述语言或原理图编写程序，并将程序编译成可被FPGA识别的字节码，然后通过编程器将字节码下载到FPGA中。
fpga内部结构组成
fpga内部结构组成摘要：一、FPGA 简介1.FPGA 的定义2.FPGA 的应用领域二、FPGA 内部结构组成1.FPGA 的基本组件2.FPGA 的核心部分3.FPGA 的互连资源三、FPGA 的工作原理1.FPGA 的编程过程2.FPGA 的配置方式3.FPGA 的运行机制四、FPGA 的发展趋势1.FPGA 技术的不断创新2.FPGA 在人工智能领域的应用3.FPGA 在我国的发展现状和前景正文：FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种可重新配置硬件架构的集成电路，能够根据需要实时地调整硬件逻辑，适应不同的应用场景。
FPGA 内部结构组成复杂，但可以概括为基本组件、核心部分和互连资源三个部分。
首先，FPGA 的基本组件主要包括可编程逻辑单元（PLU）、输入输出模块（I/O）、时钟管理模块等。
其中，可编程逻辑单元是FPGA 的核心部分，可以根据用户需求实现不同的逻辑功能。
输入输出模块负责与外部设备进行数据交互，时钟管理模块则负责时钟信号的生成、分配和同步等功能。
其次，FPGA 的核心部分是可编程逻辑资源，主要包括查找表（LUT）、寄存器（Register）和互联线（Interconnect）。
查找表用于实现逻辑函数的查找，寄存器用于存储数据和状态信息，互联线则负责在各个逻辑单元之间传输信号。
通过这些核心部分，FPGA 可以实现各种复杂的逻辑功能。
最后，FPGA 的互连资源是连接各个逻辑单元的关键部分，负责实现逻辑单元之间的信号传输和组合。
互连资源的性能直接影响FPGA 的性能和容量。
FPGA 的工作原理是通过编程过程将用户设计的逻辑功能配置到FPGA 内部，配置方式有比特流（Bitstream）和直接编程（Direct Programming）两种。
在运行过程中，FPGA 根据配置的逻辑功能进行信号处理和计算。
随着科技的不断发展，FPGA 技术也在不断创新。
借助Vivado来学习FPGA的各种配置模式
怪只看到了 FPGA+DSP 而没有看到任何 FLASH 外设的时候，很可能就是采
用 DSP 来配置 FPGA 的，FPGA 的配置数据就存储在 DSP 的 FLASH 中：
这次就不具体展开 FPGA 的具体配置相关内容，我们可以通过 Vivado 让
我们很直观的看到 FPGA 的配置模式和对应的电路设计，对我们设计开发
Series
Configuration User Guide)，单击这个链接打开后就可以对应的帮助文档。至
此，我们就可以通过这些电路和链接对应的帮助文档来学习 FPGA 的配置模
式。
我们再打开 Slave Serial 模式，在这里，可以看到电路的设计设计是可以
通过外部 CPLD 或者 MCU 单片机来配置 FPGA，所以有些板子你可能很奇
Step2，打开设置菜单，并选择 BitSream 子选项。此时，可以看到提示：
Open Implemented Design 后有更多的设置项可用：
Step3，当我们 Open Implemented Design 后，再打开这个 BitSream 设置菜
单选项，会发现提示为 Confgure additional bitstream s 有很大帮助。另外，FPGA 多重配置可参考： Xilinx FGPA 的多重配置功能（1） Xilinx FPGA 的多重配置功能（2）
借助 Vivado 来学习 FPGA 的各种配置模式
EDA（Vivado）软件可以很好的帮助我们更好的去学习 FPGA 相关知识， 例如： 记得使用 EDA 软件自带的语言模板； 新建 IO Planning 工程初步引脚分配； EDA 中自带的 IP 核你会快速用吗？ 单片机是基于 FLASH 结构的，所以单片机上电直接从本地 FLASH 中运 行。但 SRAM 架构的 FPGA 是基于 SRAM 结构的，掉电数据就没了，所以 需要借助外部电路来配置运行的数据，其实我们可以借助 Vivado 来学习 FPGA 的各种配置模式。 Step1，找到 Vivado 的设计流程框：
FPGA器件的在线快速配置方法
ｕ ｐ ｈ ｌ ｅ ｅ ａ ｌ ｄ — ｅｐ ｒ ｎ ｂｅ
ｖａ １ ｌｎ ｖａ ｌ ｏ ｌｎ ０ ｄ ｓ ｒｐ ｉ ｎ ｗａ ｇ ｕ ｎ ｅｃ ｉｔ ｏ ｎ ｇａ
维普资讯
入 式 系 统 ） ，
在 系统 Ｒ Ｍ Ｏ
现 场 可 编 程 门 阵 列 Ｆ Ｇ （ ｉｄ Ｐｏｒｍｍ ｂｅ Ｐ Ａ Ｆｅ ｒｇａ ａｌ ｌ
中的配置数据置 入 Ｆ Ｇ Ｐ Ａ。与前 面一种方案相 比， 该方 案不仅节省 了成本 ， 更缩小 了系统体积 。在对成本和体 积敏感 的系统 中， 该方案非常适用 。
、
Ｆ Ｅ Ｏ 系列 配 置 方式 及 配 置 文 件 Ｌ Ｘ１Ｋ
Ｆ Ｅ Ｏ Ｌ Ｘ ＩＫ是 Ａ ｅ ｈｒ ａ公司提供 的七种通用 Ｃ Ｌ Ｐ Ｄ系
列产品具有代表性的一种 ， 属于高密度阵列嵌入式可编 程逻辑 器件 ， 最大可达 ｌ Ｏ万个典型 门 ，３ ２个寄存器 ， ５９
该 系 列 采 用 ０５ ｍ， ＭＯ Ｓ Ａ 或 ０２ ｍ Ｃ Ｏ ． Ｃ Ｓ Ｒ Ｍ ， ５ Ｍ Ｓ
＃
以上这些 ， 只是交换机 配置不当造成 Ｐ Ｃ机无法获 取 Ｉ Ｐ地址问 题 中的一小 部分 ，不 同厂 家的交换 机 对 Ｄ Ｐ ｓ０ ｐ ｇ Ｕ Ｐ Ｈ Ｌ Ｅ Ｈｃ — ｎｏ ｉ 和 Ｄ Ｅ ｎ Ｐ Ｒ的定 义也不同 ，新 的 命令可 以在一定程度上解决非法的 Ｄ Ｃ Ｈ Ｐ服务 ， 但是 无 法 杜绝 ， 为网管人员要经常地 注意网络状 态 ， 作 从而 更
配置数据将丢失 ， 因此需要外接 Ｒ Ｍ保存其配置 数据 。 Ｏ ＦＧ Ｐ Ａ的配置是有时序要求 的。如果 Ｆ Ｇ Ｐ Ａ本身不能控
FPGA的配置方式
FPGA的配置⽅式FPGA的配置⽅式FPGA的配置⽅式有以下⼏种，JTAG,AS,PS,AP,FPP等⼏种。
1. JTAG模式。
JTAG模式下将.sof⽂件下载到FPGA内部的RAM内部进⾏运⾏，掉电程序丢失，主要⽤于前期的调试阶段。
不过JTAG模式下可以下载JIC⽂件到配置Flash中，也可以达到固化程序的作⽤。
JTAG有专⽤的PIN连接。
同时JTAG下载模式下⽀持3.3V,3.0V,2.5V和1.8V,1.5V的电压⽀持模式，不同的电压硬件电路会有不同。
a) 3.3V，3.0V,2.5V的bank电压，TMS,TDI的上拉电压为VCCA(2.5V)。
b) 1.8V， 1.5V的bank电压，TMS,TDI的上拉电压为VCCIO。
c) 3.3V，3.0V,2.5V的bank电压的多器件的JTAG 配置⽅式 d) 1.8V,1.5V的bank电压的多器件的JTAG 配置⽅式 e) 还可以⽤⼀台微处理器对FPGA进⾏JTAG配置。
2、AS配置模式。
AS配置模式是将sof⽂件下载外部Flash中，达到上电FPGA主动去加载程序的作⽤。
掉电程序不丢失。
a) 单器件的AS配置⽅式： b) 多器件的AS配置⽅式：的情况。
ii. 单个sof⽂件配置多个FPGA的情况。
3、AP下载模式。
AP仅在Cyclone IV E中⽀持。
（外部10pin接⼝座怎么连？？下载的还是sof⽂件？？） a) 单个芯⽚的AP模式。
b) 多个芯⽚的AP模式：4、PS配置模式： a) 使⽤外部微处理器来配置单个FPGA。
b) 使⽤微处理器来配置多个FPGA。
有从下⾯两种⽅案，区别为:上⾯⽅案是顺序加载，其中⼀个加载错误则整个系统就重新加载，下图是可以同时进⾏加载。
c) 使⽤下载线PS⽅式来配置单个FPGA。
d) 使⽤下载线PS⽅式来配置多个FPGA。
5、FPP的配置⽅式： a) 使⽤微处理器 FPP⽅式配置单个FPGA。
FPGA常用的配置模式
FPGA配置电路模式有主模式、从模式和JTAG模式。
【1】主模式在主模式下，FPGA上电后，自动将配置数据从相应的外存储器读入到SRAM中，实现内部结构映射。
主模式根据比特流的位宽又可以分为：串行模式( 单比特流) 和并行模式( 字节宽度比特流) 两大类。
如：主串行模式、主SPI Flash 串行模式、内部主SPI Flash串行模式、主BPI 并行模式以及主并行模式，如下图：【2】从模式在从模式下，FPGA 作为从属器件，由相应的控制电路或微处理器提供配置所需的时序，实现配置数据的下载。
从模式也根据比特流的位宽不同分为串、并模式两类，具体包括：从串行模式、JTAG模式和从并行模式三大类。
（此处的JTAG模式与下面要说的JTAG模式有所不同）如下图：【3】JTAG模式在JTAG模式中，PC和FPGA通信的时钟为JTAG接口的TCLK，数据直接从TDI进入FPGA，完成相应功能的配置。
主串模式是最常用的配置模式在FPGA主串配置模式下，会发现两种不同的连接方式：一种是FPGA在前，PROM在后。
即JTAG接口的DTI连接至FPGA的DTI，FPGA的DTO连接至PROM的DTI，PROM的DTO连接至JTAG接口的DTO。
另一种是PROM在前，FPGA在后。
即JTAG接口的DTI连接至PROM的DTI，PROM的DTO 连接至FPGA的DTI，FPGA的DTO连接至JTAG接口的DTO。
这两种连接方式都是正确的，都可以。
但是，由于PC机配置JTAG链的时候需要和第一级JTAG 设备同步，如果FPGA放在第一级，那么其配置速度较高，导致对PROM配置可能会不稳定，所以推荐的配置是将PROM作为JTAG链的第一级JTAG设备，即上述第二种方式。
在Xilinx 的PROM芯片XCF01/2/4S手册中给出的主串模式下（Configuring in Master Serial Mode）的连接图也是第二种方式，如下图：那FPGA在前的情况如下图：主串配置电路的关键点主串配置最关键的3点就是JTAG链的完整性、电源电压的设置以及CCLK信号的考虑。
FPGA的结构与配置
内嵌复杂 功能模块 的SoPC
2.2 PLD的分类
集成度
可编程逻辑器件（ PLD ）
简单 PLD
复杂 PLD
PROM
PLA
PAL
GAL
CPLD
FPGA
编程工艺
熔丝、反熔丝 PROM
紫外线擦除
EPROM
电擦除电编程 EEPROM、Flash
闪速存储器（Flash）型
静态存储器 SRAM
TDO
TMS
TCK
TRST
JTAG边界扫描测试
边界扫描数据移位方式
JTAG BST系统 内部结构
JTAG BST系统与与FLEX器件关联结构图
JTAG边界扫描测试
JTAG BST选择命令模式时序
2.9 在系统编程
ISP （In System Programmable） 对器件、电路板或整个电 子系统的逻辑功能可随时进行 修改或重构的能力。
EP1C3 / 4 / 6 Cyclone
8脚SOIC 8脚SOIC
1 AS mode
2 PS mode
EPC配置电路
EPC器件配置FPGA器件
EPCS器件配置FPGA器件
使用单片机配置FPGA
89C52配置FPGA器件
2.12 PLD器件的发展趋势
大规模、高集成度
低电压、低功耗
Cyclone LE结构图
LE的工作模式
sload sclear aload
addnsub
寄存器链 输入 行、列 直连线布线 行、列 直连线布线 行、列 直连线布线 LUT链 寄存器链
FPGA配置AS串行配置芯片方法
FPGA配置AS串行配置芯片方法（包括非EPCS系列芯片）QQ：740194480一、不含NIOS的FPGAEPCS配置方式配置SPI FLASH 芯片EPCS系列，ALTERA有两种方式，还只能配置EPCS系列。
1、直接配置如图，需要AS的下载插座,在QUARTUS II软件下编程有：PS,JTAG,AS..选择AS模式，按提示操作。
2、间接配置用JTAG，其实和一般的下载方式相比，这种下载方需要先把*.sof 文件转成*.jic 文件，然后在 JTAG模式下选择*.jic 文件下载即可。
这样FPGA 的程序调试和配置SPIFLASH芯片只要一个座。
网上可以找到图文并茂的文章。
《使用 JTAG 方式配置 EPCS芯片》。
二、epcs系列存配置与程序a)在SOPC builder里添加EPCS Device Controller Core，修改cpu里ResetVector为epcs_flash_controller。
b)编译后把sof文件格式转换成flash文件格式 sof2flash --epcs--input=example.sof --output=sof.flashc)把elf文件格式转换成flash文件格式: elf2flash --epcs--after=sof.flash --input=hello_word.elf--output=hello_epcs4.flash --boot=boot_loader_epcs.srec--after=sof.flash这是关键地方，必须把sof文件转换成的flash加上。
d)最后把程序通过JTAG下载到配置芯片 Nios2-flash-programmer --epcs--base=0x00001800 sof.flash Nios2-flash-programmer --epcs--base=0x00001800 hello_epcs4.flash 其中0x00001800基地址取决于SOPC builder中的定义，在烧写flash文件之前可能需先烧写example.sof文件。
FPGA配置方式及过程
1 FPGA器件有三类配置下载方式：主动配置方式（AS）和被动配置方式（PS）和最常用的(JTAG)配置方式。
主动串行（AS）由FPGA器件引导配置操作过程，它控制着外部存储器和初始化过程，EPCS系列.如EPCS1,EPCS4配置器件专供AS模式，目前只支持Stratix II 和Cyclone系列。
使用Altera串行配置器件来完成。
Cyclone器件处于主动地位，配置器件处于从属地位。
配置数据通过DA TA0引脚送入FPGA。
配置数据被同步在DCLK输入上，1个时钟周期传送1位数据。
AS配置器件是一种非易失性、基于flash存储器的存储器，用户可以使用altera的ByteBlaster II 加载电缆、altera的“altera programming unit”或者第三方的编程器来对配置芯片进行编程。
它与FPGA的接口为以下简单的4个信号线：. 串行时钟输入（DCLK）：是在配置模式下FPGA内部的振荡器（oscillator）产生的，在配置完成后，该振荡器将被关掉。
工作时钟在20MHz左右，而fast AS方式下（stratix II和cyclone II支持该种配置方式），DCLK时钟工作在40MHz左右，在altera的主动串行配置芯片中，只有EPCS16和EPCS64的DCLK可以支持到40MHz，EPCS1和EPCS4只能支持20MHz。
. AS控制信号输入（ASDI）. 片选信号（nCS）；. 串行数据输出（DATA）。
多片配置：控制配置芯片的FPGA为“主”，其后面的FPGA为“从”。
主片的nCE需要直接接地，其nCEO输出脚驱动从片的nCE，而从片的nCEO悬空，nCEO脚在FPGA未配置时输出为低。
这样，AS配置芯片中的配置数据首先写到主片的FPGA中，当其接收到它的所有的配置数据以后，随即驱动nCEO信号为高，使能从片的FPGA，这样配置芯片后面的读出的数据将被写入到从片的FPGA中。
FPGA配置
16
串行时钟(DCLK)在配置结束后内部振荡器关闭。下表列出 了DCLK的输出频率。对于Cyclone II FPGA，通过MSEL[]可以 选择时钟为20MHz或40MHz。 配置的时间与配置文件大小以及DCLK的频率有关，关于AS 方式配置时间的估算请见下一小节。
器件 Cyclone Cyclone II
VCC VCC VCC VCC
R1 10k 10k
R2 JTAG接 口 1 3 5 7 9 2 4 6 8 10
VCC (1)
Cyclone(Cyclone II) FP GA
nCE nSTATUS CONF_DONE nCONFIG MSEL0 MSEL1 DATA0 DCLK TCK TDO TMS TDI
12
另外，不同型号FPGA的配置文件大小不同，下表中列出了FPGA在
不压缩情况下二进制配置文件(.rbf)的最大大小。设计者可以根据配置文 件的大小来选择合适的配置器件和其它存储器。并可使用压缩功能，来
减小配置文件的大小。
器件类型 器件型号 EP1C3 数据大小（Bits） 数据大小（Bytes） 627,376 78,422
18
2.2 主动串行配置(AS)的配置时间估算
主动串行配置时间为串行配置器件数据传送到FPGA的时间，
这取决于DCLK的频率以及配置文件的大小。 以Cyclone EP1C6器件为例，非压缩的.rbf格式配置文件的
大小为1167216位、DCLK最低频率为14MHz(71ns)，则最大
配置时间为： 1167216*71ns＝82872336ns≈83ms
1. FPGA配置
配置(configuration)是对FPGA的内容进行编程的过程。 每次上电后都需要进行配置是基于SRAM工艺FPGA的一个特
用ARM对FPGA进行配置的原理与方法
用ARM对FPGA进行配置的原理与方法
0引言
基于SRAM工艺FPGA在每次上电后需要进行配置，通常情况下FPGA的
配置文件由片外专用的EPROM来加载。
这种传统配置方式是在FPGA的功能相对稳定的情况下采用的。
在系统设计要求配置速度高、容量大、以及远程升级时，这种方法就显得很不实际也不方便。
本文介绍了通过ARM对可编程器件进行配置的的设计和实现。
1 配置原理与方式
1.1配置原理
在FPGA正常工作时，配置数据存储在SRAM单元中，这个SRAM单元也被称为配置存储器(Configuration RAM)。
由于SRAM是易失性的存储器，因此FPGA在上电之后，外部电路需要将配置数据重新载入到片内的配置RAM中。
在芯片配置完成后，内部的寄存器以及I/O管脚必须进行初始化。
等初始化完成以后，芯片才会按照用户设计的功能正常工作。
1.2配置方式
根据FPGA在配置电路中的角色，其配置数据可以使用3种方式载入到目标器件中:
-FPGA主动(Active)方式;
-FPGA 被动(Passive)方式;
-JTAG 方式;
在FPGA 主动方式下，由目标FPGA来主动输出控制和同步信号(包括配置时钟)给专用的一种串行配置芯片，在配置芯片收到命令后，就把配置数据发到FPGA，完成配置过程。
在被动方式下，由系统中的其他设备发起并控制配置。
fpga开发板使用手册
FPGA开发板使用手册一、硬件概述FPGA开发板是一种基于可编程逻辑器件（FPGA）的嵌入式系统开发板，它为电子工程师提供了一个高度灵活和可定制的平台，可用于开发各种数字系统，如通信、控制、数据处理等。
本手册旨在帮助用户了解和使用这款FPGA开发板，充分发挥其性能和功能。
二、开发板规格本开发板规格如下：1. 尺寸：90mm x 60mm x 1.6mm。
2. FPGA型号：Xilinx XC7020。
3. 内存容量：128MB DDR3。
4. 存储器：8GB eMMC。
5. 接口类型：USB 2.0，以太网 10/100Mbps，RS232等。
6. 电源电压：5V。
7. 重量：约15克。
三、硬件连接本开发板可通过以下方式与外围设备连接：1. USB接口：用于连接电脑进行编程和调试。
2. 以太网接口：用于连接网络。
3. RS232接口：用于连接其他串口设备。
4. GPIO接口：用于连接其他数字设备。
5. I2C接口：用于连接I2C总线设备。
6. SPI接口：用于连接SPI总线设备。
7. HDMI接口：用于显示输出。
8. SRAM接口：用于高速数据存储。
9. UART接口：用于串口通信。
四、FPGA设计工具安装与使用FPGA设计工具是用于编写和调试FPGA逻辑代码的软件环境。
本开发板支持的FPGA设计工具有Xilinx Vivado和Intel Quartus等。
用户需要根据所选工具，下载并安装相应的软件，然后按照软件说明进行安装和配置。
在安装过程中，请注意选择与本开发板兼容的版本和配置。
安装完成后，用户可以使用FPGA设计工具编写逻辑代码，并通过开发板的接口将代码下载到FPGA中运行。
五、FPGA设计基本原则在FPGA设计中，需要遵循以下基本原则：1. 模块化设计：将复杂问题分解为多个简单的子问题，逐个解决，便于调试和维护。
2. 尽量使用硬件加速器：利用FPGA的并行处理能力，提高系统性能。
主动配置方式(AS)和被动配置方式(PS)和最常用的(JTAG)配置方式
主动配置方式（AS）和被动配置方式（PS）和最常用的(JTAG)配置方式。
1．FPGA器件有三类配置下载方式：主动配置方式（AS）和被动配置方式（PS）和最常用的(JTAG)配置方式。
AS模式(active serial configuration mode):FPGA器件每次上电时作为控制器，由FPGA器件引导配置操作过程，它控制着外部存储器和初始化过程，从配置器件EPCS主动发出读取数据信号，从而把EPCS的数据读入FPGA中，实现对FPGA的编程配置数据通过DATA0引脚送入FPGA，配置数据被同步在DCLK输入上，1个时钟周期传送1位数据。
PS模式(passive serial configuration mode)：则由外部计算机或控制器控制配置过程。
通过加强型配置器件（EPC16，EPC8，EPC4）等配置器件来完成，EPCS作为控制器件，把FPGA当作存储器，把数据写人到FPGA中，实现对FPGA的编程。
该模式可以实现对FPGA在线可编程。
在下载配置的时候对于Cyclone II的器件，如EP2C8，在JTAG下载方式对应.sof，AS下载方式对应.pof。
JTAG：JTAG是直接烧到FPGA里面的，由于是SRAM，断电后要重烧；AS是烧到FPGA的配置芯片里保存的，每次上电就写到FPGA里。
一般情况下，Cyclone II开发板上应该有两种下载模式，AS和JTAG。
AS就是下载.pof文件到EPCS中。
而JTAG就是下载.sof文件到FPGA中的RAM中。
2．烧写步骤：一）打开软件—>tools—>Programmer,弹出对话框。
点击hardware setup，再点击Add hardware选择添加你的烧写工具。
二）回到对话框，Delete窗口中的文件，点击Add files添加你的新文件(.sof格式)，在program/configure中打钩。
三）点击Start按钮，下载开始。
FPGA的配置-加载方式
FPGA的配置/加载方式FPGA有多种配置/加载方式。
粗略可以分为主动和被动两种。
主动加载是指由FPGA控制配置流程，被动加载是指FPGA仅仅被动接收配置数据。
最常见的被动配置模式就是JTAG下载bit文件。
此模式下，主动发起操作的设备是计算机，数据通路是JTAG，FPGA会被动接收数据，根据需要的操作来进行更新FPGA配置。
而上位机如何获取配置数据就非常灵活了，可能是本地运行EDA工具生成的，也可以是网络/USB存储设备获取的。
主动配置就是FPGA在配置过程中处于主导地位，主动发起对Flash的读写，获取配置信息进行配置。
下面利用间EDA工具自带的烧录Flash的操作为例，分析一下具体的烧录过程。
通常情况下，完整的过程是：1.上位机主动发起配置，FPGA被动接收数据进行重配置，此时的配置模式是上文提到的基于JTAG的被动配置。
此操作的结果是将FPGA配置为一个Flash的读写器。
2.配置完成后，上位机开始发送/接收Flash的数据，数据通道为JTAG。
FPGA通过JTAG 接收到数据之后，根据需求发起对Flash的读写操作，将需要更新的数据写入Flash，完成更新。
此过程是更新Flash的过程，烧录过程中Flash只收到FPGA的控制。
3.Flash更新完毕后，在合适的时候让FPGA进行重新配置（例如重新上下电），FPGA会开始主动配置过程，从Flash中读取配置数据完成加载。
Intel（Altera）的这种模式使用的文件后缀是jic，全称是JTAG Indirect Configuration File。
直接翻译是JTAG间接配置文件。
在Quartus的Programmer界面中，当添加了Jic文件之后，可以看到有一个Factory default SFL image，就是将FPGA配置为Flash控制器的镜像。
根据配置的不同，也可以分为主动更新和被动更新两种。
如果是被动更新，那么通常配置过程会有一个主动发起的设备，常见有MCU。
fpga的配置流程
fpga的配置流程
FPGA的配置流程分为设计、综合、布局布线、生成比特流、下载五个步骤。
1. 设计：首先，在设计软件中画出功能图，实现所需功能。
2. 综合：将设计好的功能图与设计文档进行综合，生成电路网表。
3. 布局布线：将生成的电路网表翻译成可以实际生产的芯片图，并进行布线。
4. 生成比特流：将布局布线后的电路图生成对应的bits流，bits流是一种二进制的数字编码格式。
5. 下载：通过编程器将生成的bits流下载到FPGA芯片中，实现所需的功能。
以上是FPGA的配置流程，需要注意的是，不同的FPGA厂家、不同型号之间的配置流程有所区别，需要按照厂家提供的官方文档进行操作。
fpga方式配置方式和掉电不丢失
FPGＡ的下载方式〔配置方式)与掉电不丧失下载下载FPGＡ里面 有三种方式JTAＧ下载sｏf文件，掉电丧失ﻫ 可以将sof转换为jiｃ文件，用ＥPCSx配置,掉电不丧失AS 下载poｆ文件，配置ＥPCSｘ,掉电不丧失ﻫＰS 比拟老的下载方式,很少使用更新：解释下JTAG下的掉电不丧失下载方法JTAＧ接口的EＰＣＳ间接编程：用JTAG模式下载,其本身模式只是用于调试，因此该模式为掉电丧失模式。
但是，在JTＡG模式下可以通过配置映像的方式，对EPCS配置芯片进展编程配置。
它是利用ＦPGＡ的JTＡＧ接口以及Ａlｔera提供的用于编程时配置FPＧA 的Serｉal ＦlashLoaｄer〔SＦL〕来对EPCS进展配置.其配置的接口连接方式与JＴAＧ一样。
通过SFL，利用FPＧＡ作为ＪTＡG接口和串行配置器件EＰＣS的桥梁，用户通过ＪTAG接口来对ＥPCＳ进展在系统编程。
这是因为串行器件EPＣＳ并不支持ＪTAG接口,传统的方式通过ＡＳ编程接口直接对EPCS进展编程．CPLＤ是英文Ｃomｐlex Pｒｏgｒamｍabｌe Logiｃ Dｅｖiｃe的缩写，即复杂可编程逻辑器件，CＰLＤ基于EEPROＭ工艺〔掉电不丧失〕，集成度相对fｐga较低,以ＭｉcroＣｅll〔包括组合局部与存放器)为根本单元.具有非挥发特性，可以重复写入。
cｐｌd掉电数据不丧失，芯片比拟廉价，硬件设计本钱比拟低.fpｇa掉电数据丧失,硬件设计时要而外加配置flａsh芯片，或者单片机负责上电时把程序写到ｆｐga里面,〔如果程序较大，灵活的方案为ｆpｇａ+单片机+大容量的flaｓh〕;集成度高,以ＬE〔包括查找表、触发器及其他〕为根本单元，有内嵌Meｍorｙ、DＳP等，支持IO标准丰富．具有易挥发性，需要有上电加载过程。
可以简单的理解为：ｃpld比拟简单，主要是逻辑运算能力，ｆpｇa=ｃpｌd+算法处理模块.２ ＦPＧA中，中选用AS 下载pｏｆ文件，无法成功时将ｓof转换为jic文件,用EPCSx配置，下载时选用JTAG 下载转换后的jic文件。
2.5.125FPGA与CPLD的编程与配置
FPGA/CPLD的编程与配置
该模式可以实现对FPGA在线可编程，升级方便。
用单片机进行配置
谢谢观看
5
FPGA/CPLD的编程与配置
在系统编程技术
CPLD编程
FPGA配置
总结
在系统编程ISP：指电路板上的空白器件可以编程写入最终用户代码， 而不需要从电路板上取下器件，已经编程的器件也可以用ISP方式擦除或再编程。
FPGA/CPLD的编程与配置
一、在系统编程ISP（In-System Programming）
1、JTAG模式使用JTAG将SRAM配置文件（.sof）配置到FPGA芯片中。
FPGA/CPLD的编程与配置
JTAG在线配置FPGA原理图
常用有如下三种模式：JTAG模式。AS（active serial，主动串行）模式。PS（passive serial，被动串行）模式。
在FPGA芯片外部放置EPCS等配置芯片 ，存储设计好的电 路固件。每次上电 ，FPGA主动读取配置芯片中的固件，并配置到FPGA芯片的每一个 SRAM中去。
标准JTAG接口：TCK——时钟输入；TDI——数据输入；TDO——数据输出；TMS——测试模式选择。
可选引脚TRST——测试复位，输入引脚，低电平有效。JTAG内部有一个状态机，称为TAP控制器。
三、FPGA配置FPGA采用SRAM工艺，配置在掉电后丢失，因此，有多种配置模式。模式选择引脚：FPGA上的MSEL。
优点：使硬件随时能够改变组态。
编程（Program）： CPLD的在系统下载。配置（Configure）：FPGA的在系统下载。
FPGA/CPLD的编程与配置
FPGA_百度百科
（尤其在法律、医学等领域），建议您咨询相关领域专业人士。 本词条对我有帮助
参考资料：
1./ IC人际网_直接与高级工程师交流FPGA
【FPGA工作原理】
【FPGA配置模式】
【FPGA主要生产厂商介绍】
FPGA与CPLD的辨别和分类
FPGA是英文Field－Programmable Gate
Array的缩写，即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
4.
利用以上两个电子数据表的信息和区域兼容性准则，先分配受限制程度最大的信号到引脚上，最后分配受限制最小的。例如，你可能需要先分配串行总线和时钟信号，因为它们通常只分配到一些特定引脚。
5.
按照受限制程度重新分配信号总线。在这个阶段，可能需要仔细权衡同时开关输出(SSO)和不兼容I/O标准等设计问题，尤其是当你具有很多个高速输出或使用了好几个不同的I/O标准时。如果你的设计需要局部/区域时钟，你将可能需要使用高速总线附近的管脚，最好提前记住这个要求，以免最后无法为其安排最合适的引脚。如果某个特定块所选择的I/O标准需要参考电压信号，记住先不要分配这些引脚。差分信号的分配始终要先于单端信号。如果某个FPGA提供了片内端接，那么它也可能适用于其他兼容性规则。
对设计中给定的驱动器，动态功耗由下式计算
p=CL×V 2 DD×f
式中，CL是电容负载，VDD是电源电压，f则是开关频率。总功耗是每个驱动器功耗之总和。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

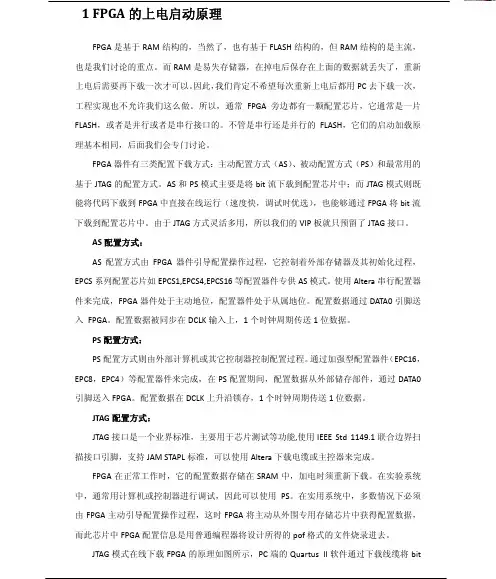

1 FPGA器件有三类配置下载方式：主动配置方式（AS）和被动配置方式（PS）和最常用的(JTAG)配置方式。
主动串行（AS）由FPGA器件引导配置操作过程，它控制着外部存储器和初始化过程，EPCS系列.如EPCS1,EPCS4配置器件专供AS模式，目前只支持Stratix II 和Cyclone系列。
使用Altera串行配置器件来完成。
Cyclone器件处于主动地位，配置器件处于从属地位。
配置数据通过DA TA0引脚送入FPGA。
配置数据被同步在DCLK输入上，1个时钟周期传送1位数据。
AS配置器件是一种非易失性、基于flash存储器的存储器，用户可以使用altera的ByteBlaster II 加载电缆、altera的“altera programming unit”或者第三方的编程器来对配置芯片进行编程。
它与FPGA的接口为以下简单的4个信号线：. 串行时钟输入（DCLK）：是在配置模式下FPGA内部的振荡器（oscillator）产生的，在配置完成后，该振荡器将被关掉。
工作时钟在20MHz左右，而fast AS方式下（stratix II和cyclone II支持该种配置方式），DCLK时钟工作在40MHz左右，在altera的主动串行配置芯片中，只有EPCS16和EPCS64的DCLK可以支持到40MHz，EPCS1和EPCS4只能支持20MHz。
. AS控制信号输入（ASDI）. 片选信号（nCS）；. 串行数据输出（DATA）。
多片配置：控制配置芯片的FPGA为“主”，其后面的FPGA为“从”。
主片的nCE需要直接接地，其nCEO输出脚驱动从片的nCE，而从片的nCEO悬空，nCEO脚在FPGA未配置时输出为低。
这样，AS配置芯片中的配置数据首先写到主片的FPGA中，当其接收到它的所有的配置数据以后，随即驱动nCEO信号为高，使能从片的FPGA，这样配置芯片后面的读出的数据将被写入到从片的FPGA中。
在生成配置文件对串行配置器件编程时，Quartus II 工具需要将两个配置文件合并到一个AS配置文件中，编程到配置器件中。
如果这两个FPGA 的配置数据完全一样，就可以将从片的nCE也直接接地，这样只需要在配置芯片中放一个配置文件，两个FPGA同时配置。
被动串行（PS）：PS（被动串行）则由外部计算机或控制器控制配置过程。
所有altera FPGA都支持这种配置模式。
通过altera 的下载电缆、加强型配置器件（EPC16，EPC8，EPC4）等配置器件或智能主机（如微处理器和CPLD）来完成，在PS配置期间，配置数据从外部储存部件（这些存储器可以是altera配置器件或单板上的其他flash器件），通过DATA0引脚送入FPGA。
配置数据在DCLK上升沿锁存，1个时钟周期传送1位数据。
FPP（快速被动并行）：该配置模式只有在stratix系列和APEX II中支持；PPA（被动并行异步）：该配置模式在stratix 系列、APEX II、APEX 20K、mercury、ACEX 1K和FLEX 10K中支持；PPS（被动并行同步）：这种模式只有一些较老的器件支持，APEX II、APEX 20K、mercury、ACEX 1K和FLEX 10K。
PSA（被动串行异步）：只有在FLEX 6000器件中支持。
是使用最多的一种配置方式。
与FPGA的信号接口:. DCLK（配置时钟）；. DATA0（配置数据）；. nCONFIG（配置命令）；. nSTATUS（状态信号）；.CONF_DONE（配置完成指示）。
在PS方式下，FPGA处于完全被动的地位。
FPGA接收配置时钟、配置命令和配置数据，给出配置的状态信号以及配置完成指示信号等。
PS配置可以使用altera的配置器件（EPC1、EPC4等），可以使用系统中的微处理器，也可以使用单板上的CPLD，或者altera的下载电缆，不管配置的数据源从哪里来，只要可以模拟出FPGA需要的配置时序来，将配置数据写入FPGA就可以。
在上电以后，FPGA会在nCONFIG管脚上检测到一个从低到高的跳变沿，因此可以自动启动配置过程。
支持多片配置方式。
JTAG配置方式：JTAG接口是一个业界标准,主要用于芯片测试等功能,使用IEEE Std 1149.1联合边界扫描接口引脚，支持JAM STAPL标准，可以使用Altera下载电缆或主控器来完成。
JTAG接口是一个业界标准接口，主要用于芯片测试等功能。
altera FPGA基本上都可以支持JTAG命令来配置FPGA的方式，而且JTAG配置方式比其他任何方式优先级都高。
JTAG 接口有4个必需的信号TDI, TDO, TMS和TCK以及1个可选信号TRST构成，其中：. TDI，用于测试数据的输入；. TDO，用于测试数据的输出；. TMS，模式控制管脚，决定JTAG电路内部的TAP状态机的跳变；. TCK，测试时钟，其他信号线都必须与之同步；. TRST，可选，如果JTAG电路不用，可以讲其连到GND。
用户可以使用altera的下载电缆，也可以使用微处理器等智能设备从JTAG接口设置FPGA。
nCONFIG、MESL和DCLK信号都是用在其他配置方式下。
如果只用JTAG配置，则需要将nCONFIG拉高，将MSEL拉成支持JTAG的任一方式，并将DCLK拉成高或低的固定电平。
JTAG配置方式支持菊花链方式，级联多片FPGA。
FPGA 在正常工作时，它的配置数据存储在SRAM中，加电时须重新下载。
在实验系统中，通常用计算机或控制器进行调试，因此可以使用PS。
在实用系统中，多数情况下必须由FPGA 主动引导配置操作过程，这时FPGA将主动从外围专用存储芯片中获得配置数据，而此芯片中fpga配置信息是用普通编程器将设计所得的pof格式的文件烧录进去。
专用配置器件：epc型号的存储器常用配置器件：epc2,epc1,epc4,epc8,epc1441(现在好象已经被逐步淘汰了)等。
对于cyclone cycloneII系列器件,ALTERA还提供了针对AS方式的配置器件,EPCS系列.如EPCS1,EPCS4配置器件也是串行配置的.注意,他们只适用于cyclone系列.除了AS和PS等单BIT配置外，现在的一些器件已经支持PPS，FPS等一些并行配置方式，提升配置了配置速度。
当然所外挂的电路也和PS有一些区别。
还有处理器配置比如JRUNNER 等等，如果需要再baidu吧，至少不下十种。
比如Altera公司的配置方式主要有Passive Serial(PS),Active Serial(AS),Fast Passive Parallel(FPP),Passive Parallel Synchronous(PPS),Passive Parallel Asynchronous(PPA),Passive Serial Asynchronous(PSA),JTAG等七种配置方式，其中Cyclone支持的配置方式有PS，AS，JTAG三种.2 FPGA配置过程：在FPGA正常工作时，配置数据存储在SRAM中，这个SRAM单元也被称为配置存储器（configure RAM）。
由于SRAM是易失性存储器，因此在FPGA上电之后，外部电路需要将配置数据重新载入到芯片内的配置RAM中。
在芯片配置完成之后，内部的寄存器以及I/O管脚必须进行初始化（initialization），等到初始化完成以后，芯片才会按照用户设计的功能正常工作，即进入用户模式。
FPGA上电以后首先进入配置模式（configuration），在最后一个配置数据载入到FPGA以后，进入初始化模式（initialization），在初始化完成后进入用户模式（user-mode）。
在配置模式和初始化模式下，FPGA的用户I/O处于高阻态（或内部弱上拉状态），当进入用户模式下，用户I/O 就按照用户设计的功能工作。
altera FPGA配置全过程：一个器件完整的配置过程将经历复位、配置和初始化等3个过程。
FPGA 正常上电后，当其nCONFIG管脚被拉低时，器件处于复位状态，这时所有的配置RAM内容被清空，并且所有I/O处于高阻态，FPGA的状态管脚nSTATUS和CONFIG_DONE管脚也将输出为低。
当FPGA的nCONFIG管脚上出现一个从低到高的跳变以后，配置就开始了，同时芯片还会去采样配置模式（MSEL）管脚的信号状态，决定接受何种配置模式。
随之，芯片将释放漏极开路（open-drain）输出的nSTATUS管脚，使其由片外的上拉电阻拉高，这样，就表示FPGA可以接收配置数据了。
在配置之前和配置过程中，FPGA的用户I/O均处于高阻态。
在接收配置数据的过程中，配置数据由DATA管脚送入，而配置时钟信号由DCLK管脚送入，配置数据在DCLK的上升沿被锁存到FPGA中，当配置数据被全部载入到FPGA中以后，FPGA 上的CONF_DONE信号就会被释放，而漏极开路输出的CONF_DONE信号同样将由外部的上拉电阻拉高。
因此，CONF_DONE管脚的从低到高的跳变意味着配置的完成，初始化过程的开始，而并不是芯片开始正常工作。
INIT_DONE是初始化完成的指示信号，它是FPGA中可选的信号，需要通过Quartus II工具中的设置决定是否使用该管脚。
在初始化过程中，内部逻辑、内部寄存器和I/O寄存器将被初始化，I/O驱动器将被使能。
当初始化完成以后，器件上漏极开始输出的INIT_DONE管脚被释放，同时被外部的上拉电阻拉高。
这时，FPGA完全进入用户模式，所有的内部逻辑以及I/O都按照用户的设计运行，这时，那些FPGA配置过程中的I/O弱上拉将不复存在。
不过，还有一些器件在用户模式下I/O也有可编程的弱上拉电阻。
在完成配置以后，DCLK信号和DA TA管脚不应该被浮空（floating）,而应该被拉成固定电平，高或低都可以。
如果需要重新配置FPGA，就需要在外部将nCONFIG重新拉低一段时间，然后再拉高。
当nCONFIG被拉低吼，nSTATUS和CONF_DONE也将随即被FPGA芯片拉低，配置RAM被清，所有I/O都变成三态。
当nCONFIG和nSTATUS都变为高时，重新配置就开始了。
3对FPGA芯片的配置中，可以采用AS模式的方法，如果采用EPCS的芯片，通过一条下载线进行烧写的话，那么开始的"nCONFIG,nSTATUS"应该上拉，要是考虑多种配置模式，可以采用跳线设计。
让配置方式在跳线中切换,上拉电阻的阻值可以采用10K4在PS模式下tip:如果你用电缆线配置板上的FPGA芯片,而这个FPGA芯片已经有配置芯片在板上,那你就必须隔离缆线与配置芯片的信号。
