数控车床刀具半径补偿G40G41G42 1教学内容
刀具半径补偿指令G40、G41、G42,
刀具半径补偿指令G40、G41、G42，1、刀具半径补偿的目的：在编制轮廓铣削加工的场合，如果按照刀具中心轨迹进行编程，其数据计算有时相当复杂，尤其是当刀具磨损、重磨、换新刀具而导至刀具半径变化时，必须重新计算刀具中心轨迹，修改程序，这样不既麻烦而且容易出错，又很难保证加工精度，为提高编程效率，通常以工件的实际轮廓尺寸为刀具轨迹编程，即假设计刀具中心运动轨迹是沿工件轮廓运动的，而实际的刀具运动轨迹要与工件轮廓有一个偏移量（即刀具半径），利用刀具半径补偿功能可以方便地实现这一转变，简化程序编制，机床可以自动判断补偿的方向和补偿值大小，自动计算出实际刀具中心轨迹，并按刀心轨迹运动。
现代数控系统一般都设置若干个可编程刀具半径偏置寄存器，并对其进行编号，专供刀具补偿之用，可将刀具补偿参数（刀具长度、刀具半径等）存入这些寄存器中。
在进行数控编程时，只需调用所需刀具半径补偿参数所对应的寄存器编号即可。
实际加工时，数控系统将该编号所对应的刀具半径取出，对刀具中心轨迹进行补偿计算，生成实际的刀具中心运动轨迹。
2、刀具半径补偿的方法（1）刀具半径指令从操作面板输入被补偿刀具的直径或（半径）值，将其存在刀具参数库里，在程序中采用半径补偿指令。
刀具半径补偿的代码有G40、G41、G42，它们都是模态代码，G40是取消刀具半径补偿代码，机床的初始状态就是为G40。
G41为刀具半径左补偿，（左刀补），G42为刀具半径右补偿（右刀补）。
判断左刀具补偿和右刀具补偿的方法是沿着刀具加工路线看，当刀具偏在加工轮廓的左侧时，为左偏补偿，当刀具偏在加工轮廓的右侧时，为右偏补偿，如图1所示。
图1a中，在相对于刀具前进方向的左侧进行补偿，采用G41，这时相当于顺铣。
图1b 中在相对于刀具前进方向的右侧进行补偿，采用G42，这时相当于逆铣。
在数控机床加工中，一般采用顺铣，原因是从刀具寿命、加工精度、表面粗糙度而言顺铣的效果比较好，因而G41使用的比较多。
数控加工编程与操作G41(42)
5、刀具半径补偿编程举例
O001 M6 T03 M3 S1200 G54 G00 X25 Y-20 M8 G00 Z50 G00 Z5 G01 Z-4 F300 G41 G01 X25 Y4 D3 G01 X10 Y4 G02 X4 Y10 R6 G01 X25 Y48 G02 X28 Y25 R23 G01 X25 Y4 G40 G01 X25 Y-20 M9 G00 Z100 M5 M2
【思考与练习】 1、针对如图6-5-7所示零件，试编写程序并加工练习。
三、平面内轮廓加工 1、回参考点指令 1）指令功能 参考点是机床上的一个固定点，用该指令可以使刀具非
常方便地移动到该位置。
2）指令格式
3）指令使用说明
①用G74指令返回参考点的各轴速度储存在机床数据中。 ②使用回参考点指令前，为安全起见应取消刀具半径补偿和
任务1 刀具半径补偿指令（G41／G42）
1）指令功能 使刀具在所选择的平面内向左或向右偏置一个半径值，编
程时只需按零件轮廓编程，不需要计算刀具中心运动轨迹， 从而方便、简化计算和程序编制。
2）指令格式
其中，X、Y为建立刀具半径补偿（或取消补偿）时目标点 坐标；D为刀具半径补偿号。
刀具半径左补偿、右补偿方向判别： 在补偿平面内，沿着刀具进给方向看，刀具在轮廓左边用 左补偿；沿着刀具进给方向看，刀具在轮廓右边，用右补偿。
4）指令使用说明
①只有在直线移动命令中才可以进行G41／G42选择。取 消补偿时也只有在移动命令中才能取消补偿运行。
②刀具半径补偿指令应指定所在的补偿平面（G17／G18 ／G19）。
③建立刀具半径补偿G41／G42程序段之后，应紧接着是 工件轮廓的第一个程序段。
2、加工工艺分析 1）工、量、刃具选择

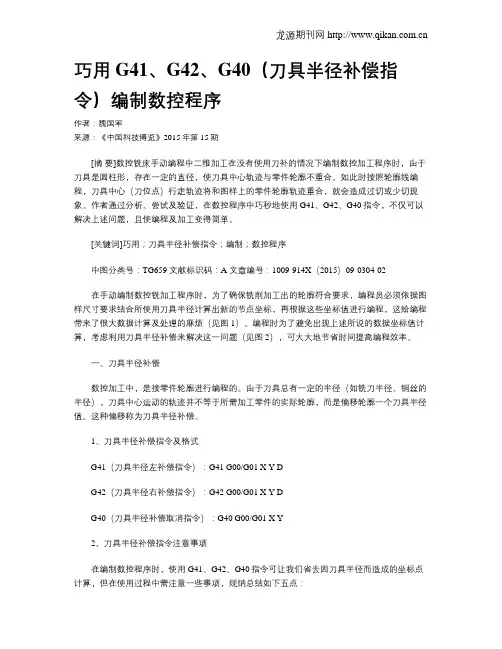

巧用G41、G42、G40(刀具半径补偿指令)编制数控程序
巧用G41、G42、G40（刀具半径补偿指令）编制数控程序作者：魏国军来源：《中国科技博览》2015年第15期[摘要]数控铣床手动编程中二维加工在没有使用刀补的情况下编制数控加工程序时，由于刀具是圆柱形，存在一定的直径，使刀具中心轨迹与零件轮廓不重合。
如此时按照轮廓线编程，刀具中心（刀位点）行走轨迹将和图样上的零件轮廓轨迹重合，就会造成过切或少切现象。
作者通过分析、尝试及验证，在数控程序中巧秒地使用G41、G42、G40指令，不仅可以解决上述问题，且使编程及加工变得简单。
[关键词]巧用；刀具半径补偿指令；编制；数控程序中图分类号：TG659 文献标识码：A 文章编号：1009-914X（2015）09-0304-02在手动编制数控铣加工程序时，为了确保铣削加工出的轮廓符合要求，编程员必须依据图样尺寸要求结合所使用刀具半径计算出新的节点坐标，再根据这些坐标值进行编程，这给编程带来了很大数据计算及处理的麻烦（见图1）。
编程时为了避免出现上述所说的数据坐标值计算，考虑利用刀具半径补偿来解决这一问题（见图2），可大大地节省时间提高编程效率。
一、刀具半径补偿数控加工中，是按零件轮廓进行编程的。
由于刀具总有一定的半径（如铣刀半径、铜丝的半径），刀具中心运动的轨迹并不等于所需加工零件的实际轮廓，而是偏移轮廓一个刀具半径值。
这种偏移称为刀具半径补偿。
1、刀具半径补偿指令及格式G41（刀具半径左补偿指令）：G41 G00/G01 X Y DG42（刀具半径右补偿指令）：G42 G00/G01 X Y DG40（刀具半径补偿取消指令）：G40 G00/G01 X Y2、刀具半径补偿指令注意事项在编制数控程序时，使用G41、G42、G40指令可让我们省去因刀具半径而造成的坐标点计算，但在使用过程中需注意一些事项，规纳总结如下五点：（1）、G40、G41指令在使用前，必须由G17、G18、G19指令指定刀具半径补偿平面，且补偿中不能随意更换铣削平面，需要半径补偿指令结束后才能更换铣削平面，否则程序出现报警信号；（2）、编程时，X、Y坐标值的计算参照G00、G01格式，与没有使用刀补时一样，刀补建立时，只能使用G00、G01指令，不能使用G02、G03指令；（3）、D-指令代码为刀具半径补偿寄存器的地址字，在编写程序时应与补偿寄存器号相对应；（4）、G41、G42判别：沿着刀具前进方向看，刀具在前进轨迹方向左侧为左刀补，刀具在前进轨迹方向右侧为右刀补；（5）、刀具半径补偿值设置为负值时，G41、G42刀具所走轨迹将相反。
刀具半径补偿指令
刀具半径补偿指令在进行数控编程时，除了要充分考虑工件的几何轮廓外，还要考虑是否需要采用刀具半径补偿，补偿量为多少以及采用何种补偿方式。
数控机床的刀具在实际的外形加工中所走的加工路径并不是工件的外形轮廓，还包含一个补偿量。
一、补偿量包括：1、实际使用刀具的半径。
2、程序中指定的刀具半径与实际刀具半径之间的差值。
3、刀具的磨损量。
4、工件间的配合间隙。
二、刀具半径补偿指令：G41、G42、G40G41：刀具半径左补偿G42：刀具半径右补偿G40：取消补偿格式：G41/G42 X Y H ；H：刀具半径补偿号：范围H01—H32；也就是输入刀具补偿暂存器编号，补偿量就通过机床面板输入到指定的暂存器编号里，例：G41 X Y H01；刀具直径为10㎜，这时在暂存器编号“1”里补偿量就输入“5”。
1、G41：（左补偿）是指加工路径以进给方向为正方向，沿加工轮廓左侧让出一个给定的偏移量。
2、G42：（右补偿）是指加工路径以进给方向为正方向，沿加工轮廓右侧让出一个给定的偏移量。
3、G40：（取消补偿）是指关闭左右补偿的方式，刀具沿加工轮廓切削。
G40（取消补偿）G41（左补偿）G42（右补偿）切削方向G40（取消补偿）G42（右补偿）切削方向G41（左补偿）工件轮廓三、刀具半径补偿量由数控装置的刀具半径补偿功能实现。
采用这种方式进行编程时，不需要计算刀具中心运动轨迹坐标值，而只按工件的轮廓进行编程，补偿量输入到控制装置寄存器编号的数值给定，编程简单方便，大部份数控程序均采用此方法进行编制。
加工程序得到简化，可改变偏置量数据得到任意的加工余量。
即对于粗加工和精加工可用同一程序、同一刀具。
刀具半径补偿是通过指明G41或G42来实现的。
为了能够顺利实现补偿功能，要注意以下问题：1、G41、G42通常和指令连用（也就是要激活），激活刀具偏置不但可以用直线指令G01，也可以通过快速点定位指令G00。
但一般情况下G41和G42和G02、G03不能出现在同一程序段内，这样会引起报警。
应用刀尖圆弧半径补偿指令G40、G41、G42编制程序(模具数控加工技术课件)
G01 X26.0； X30.0 Z-22.0； G01 Z-35.0； N20 G40 X32.0； G70 P10 Q20；
G00 X80. 0 Z80. 0 M09;
M30;
刀尖圆弧半径补偿的方向
刀尖半径补偿指令注意事项
（1）G41、G42、G40指令不能与圆弧切削指令 写在同一程序段，通常与G00或G01写在同一程 序段。
（2）工件有锥度、圆弧时，必须在精车锥度或 圆弧前一程序段建立半径补偿，一般在刀具从起 始点接近工件时程序段建立半径补偿；刀具撤离 工件时，取消补偿。
（5）建立刀尖半径补偿后，在Z轴的切削移动量 必须大于其刀尖半径值（如刀尖半径为0.8mm， 则Z轴移动量必须大于0.8mm）；在X轴切削移动 量必须大于2倍刀尖半径值（如刀尖半径为 0.8mm，则X轴移动量必须大于1.6mm），因为X 轴用直径值表示。
3．刀具补偿量的设定
在MDI键盘上点击键，进入形状补偿参数设置界面。用 方位键↑ ↓选择所需番号，再用→ ←选择R和T，输入刀 具的刀尖半径值和刀尖方位号，按软键“输入”。
实训内容
毛坯为 32 ㎜× 60 ㎜的棒料，材料为45#
外圆粗车刀（1号刀）外圆精车刀（2号刀）
参考程序
O2005; T0101 M03 S800; M08; G00 X34.0 Z0; G01 X0 F0.1; G00 X33. 0 Z2.0; G71 U2.0 R0.5； G71 P10 Q20 U0.5 W0.1 F0.15； G00 X80.0 Z80.0; T0202 S1200; N10 G42 G00 X6.0 Z2.0； G01 Z0 F0.1； G01 X10.0 Z-2.0； G01 Z-15.0； G02 X20.0 Z-20.0 R5.0；
数控车床刀尖圆弧半径补偿课件
02
G41
刀尖圆弧半径左补偿。
03
04
G42
刀尖圆弧半径右补偿。
G43
刀尖圆弧半径补偿取消，同时 补偿值清零。
G40/G41/G42/G43指令的使用方法
1. 补偿的启动与取消
使用G40、G41、G42、G43等指令启动或取消刀尖圆弧半径补偿。
2. 补偿的输入
在补偿启动前，需要输入补偿值（即刀尖圆弧半径），补偿值可以 通过刀补画面输入或手动输入。
补偿方法：刀尖圆弧半径补 偿通过编程指令实现，无需 手动设置
补偿效果：补偿后可提高加 工精度和表面粗糙度Βιβλιοθήκη 刀尖圆弧半径补偿的示例程序三
01
刀尖圆弧半径补偿指令： G41.1、G40
02
补偿过程：通过G41.1指令 对刀尖圆弧半径进行补偿， 补偿过程为刀尖沿圆弧方向 移动，补偿结束后通过G40 指令取消补偿
02
刀尖圆弧半径的大小对切削过程 和工件质量有重要影响。
刀尖圆弧半径补偿的重要性
消除刀尖圆弧对切削轨迹的影响，提 高工件的精度和表面质量。
补偿刀尖圆弧对切削力、切削热和切 削振动的影响，提高切削过程的稳定 性和效率。
刀尖圆弧半径补偿的类型
刀尖圆弧半径左补偿（G41）
01
在切削过程中，刀具左侧的圆弧半径产生影响，需要补偿。
03
补偿方法：刀尖圆弧半径补 偿通过编程指令实现，无需 手动设置
04
补偿效果：补偿后可提高加 工精度和表面粗糙度
05
刀尖圆弧半径补偿的注意事项
刀尖圆弧半径补偿的误差来源
刀具半径测量误差
刀具半径的测量值与实际值之间可能存在误差，导致补偿值不准 确。
刀具磨损
数控铣床刀具半径补偿G40.G41.G42
G41 左补偿指令是指沿着刀具前进的方向观察，刀具偏在工件轮廓的左边。
如下图所示：G42 右补偿指令是指沿着刀具前进的方向观察，刀具偏在工件轮廓的右边。
如下图所示：●G40 刀具半径补偿取消指令，该指令与G41或G42配合使用，使用该指令后，使与其配合使用的G41或G42指令无效。
●<1>给上刀具半径补偿指令格式⏹ G00 G411）(G17)X_Y_D_;⏹ G01 G42⏹ G00 G412） (G18) X_Z_D_;⏹ G01 G42⏹ G00 G413） (G19) Y_Z_D_;⏹ G01 G42●<2>取消刀具半径补偿指令格式●G00●G40 X_Y; (X_Z_;) (Y_Z_;)●G01（5）刀具半径补偿指令格式说明：●<1>刀具半径补偿用G17、G18、G19命令在被选择的工作平面内进行补偿。
比如当G17命令执行后，刀具半径补偿仅影响X、Y轴的移动，而对Z轴没有作用。
<2>刀具半径补偿指令G41或G42只在G00和G01模式下有效，不能在G02和G03模式下给出刀具半径补偿G41或G42，否则机床报警。
<3>D_是刀具补偿号，其具体数值在加工或试运行前已设定在补偿存储器中，D_是续效代码。
<4>刀具半径补偿必须在程序结束前取消，否则刀具中心将不能回到程序原点上；刀具半径补偿必须在G00和G01模式下取消，在G02和G03模式下机床将会报警。
<5>取消刀具半径补偿除可以用G40指令外，还可以用D00指令，即”G00(G01)X_Y_D00;”也可以取消刀具半径补偿。
●<6>刀具半径补偿除方便编程外还可以用改变刀具半径补偿值大小的方法来实现同一程序进行粗加工、精加工，故有：●粗加工刀补值=刀具半径+精加工余量●精加工刀补值=刀具半径+修正量(若刀具尺寸准确或零件上下偏差相等，修正量为零)（6）使用刀具半径补偿时应注意的问题：●<1>一般情况下刀具半径补偿号要在刀补取消后才能变换，如果在补偿方式下变换补偿号，当前句的目的点的补偿量将按照所换补偿号的新值给定，而当前句开始点补偿量则不变。
数控车床刀具半径补偿G40G41G42 1
刀尖圆弧半径赔偿G40，G41，G42之迟辟智美创作当编写数控轨迹代码时，一般是以刀具中心为基准.但实际中，刀具通常是圆形的，刀具中心其实不是刀具与加工零件接触的部份，所以刀具中心的的轨迹应偏离实际零件轨迹一个刀具半径的距离.简单的将零件外形的轨迹偏移一个刀具半径的方法就是 B 型刀补，这样的方法虽然简单，但会呈现一定的问题，如发生过切现象.而且由于刀尖圆弧的影响，实际加工结果与工件法式会存在误差，而 C 型刀补可实现刀具半径赔偿解决上述问题、消除上述误差.C 型刀补的基本思想是其实不马上执行读入的法式，而是再读入下一段法式，判断两段轨迹之间的转接情况，根据转接情况计算相应的运动轨迹（转接向量）.由于多读了一段法式进行预处置，故 C 型刀补能进行更精确的赔偿、消除圆形刀具其中心不在刀尖上带来的误差，从而能实现精密加工.如图所示.刀尖圆角 R 造成的少切与过切为了更好的理解和使用C型刀具半径赔偿功能，就必需先理解下列几个相关的基本概假想刀尖概念下图中刀尖A 点即为假想刀尖点，实际上不存在，故称之为假想刀尖（或理想刀尖）.假想刀尖的设定是因为一般情况下刀尖半径中心设定在起始位置比力困难，而假想刀尖设在起始位置是比力容易的，如下图所示.与刀尖中心一样，使用假想刀尖编程时不需考虑刀尖半径.图 1-1 刀尖半径中心和假想刀尖注：对有机械零点的机床来说，一个标准点如刀架中心可以将其看成起点.从这个标准点（起点）到刀尖半径中心或假想刀尖的距离就设置为刀具偏置值.将标准点看成起点，从标准点到刀尖半径中心的距离设置为偏置值就如同将刀尖半径中心设置为起点，而从标准点到假想刀尖的距离设置为偏置值就如同将假想刀尖设置为起点.为了设置刀具偏置值，通常丈量从标准点到假想刀尖的距离比丈量从标准点到刀尖半径中心的距离容易，所以通常就以标准点到假想刀尖的距离来设置刀具偏置值，图1-2、图1-3 和图1-.4 分别为以刀尖中心编程和以假想刀尖编程的刀具轨迹.1）说明：数控法式一般是针对刀具上的某一点即刀位点，按工件轮廓尺寸编制的.车刀的刀位点一般为理想状态下的假想刀尖A 点或刀尖圆弧圆心O 点.但实际加工中的车刀，由于工艺或其他要求，刀尖往往不是一理想点，而是一段圆弧.当切削加工时刀具切削点在刀尖圆弧上变更；造成实际切削点与刀位点之间的位置有偏差，故造成过切或少切.这种由于刀尖不是一理想点而是一段圆弧，造成的加工误差，可用刀尖园弧半径赔偿功能来消除.2）刀尖园弧半径赔偿是通过G41、G42、G40 代码及T 代码指定的刀尖园弧半径赔偿号，加入或取消半径赔偿.G40：取消刀尖半径赔偿；G41：左刀补(在刀具前进方向左侧赔偿)，G42：右刀补(在刀具前进方向右侧赔偿)，X, Z：G00/G01 的参数，即建立刀补或取消刀补的终点；3）注意：G40、G41、G42 都是模态代码，可相互注销.4）注意：(1) G41/G42 不带参数，其赔偿号(代表所用刀具对应的刀尖半径赔偿值)由T 代码指定.其刀尖圆弧赔偿号与刀具偏置赔偿号对应.(2) 刀尖半径赔偿的建立与取消只能用G00 或G01 指令，不得是G02 或G03.刀尖圆弧半径赔偿寄存器中，界说了车刀圆弧半径及刀尖的方向号.车刀刀尖的方向号界说了刀具刀位点与刀尖圆弧中心的位置关系，其从0～9 有十个方向.车刀刀尖位置码界说例：考虑刀尖半径赔偿，编制图所示零件的加工法式%3345N1 T0101 （换一号刀，确定其坐标系）N2 M03 S400 （主轴以400r/min 正转）N3 G00 X40 Z5 （到法式起点位置）N4 G00 X0 （刀具移到工件中心）N5 G01 G42 Z0 F60 （加入刀具园弧半径赔偿，工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 G00 X30 （退出已加工概况）N10 G40 X40 Z5 （取消半径赔偿，返回法式起点位置）N11 M30 （主轴停、主法式结束并复位）。
刀具半径补偿指令G40、G41、G42,
刀具半径抵偿指令G40.G41.G42,1、刀具半径抵偿的目标：在编制轮廓铣削加工的场合,假如按照刀具中间轨迹进行编程,其数据盘算有时相当庞杂,尤其是当刀具磨损.重磨.换新刀具而导至刀具半径变更时,必须从新盘算刀具中间轨迹,修正程序,如许不既麻烦并且轻易出错,又很难包管加工精度,为进步编程效力,平日以工件的现实轮廓尺寸为刀具轨迹编程,即假设计刀具中间活动轨迹是沿工件轮廓活动的,而现实的刀具活动轨迹要与工件轮廓有一个偏移量（即刀具半径）,应用刀具半径抵偿功效可以便利地实现这一改变,简化程序编制,机床可以主动断定抵偿的偏向和抵偿值大小,主动盘算出现实刀具中间轨迹,并按刀心轨迹活动.现代数控系同一般都设置若干个可编程刀具半径偏置存放器,并对其进行编号,专供刀具抵偿之用,可将刀具抵偿参数（刀具长度.刀具半径等）存入这些存放器中.在进行数控编程时,只需挪用所需刀具半径抵偿参数所对应的存放器编号即可.现实加工时,数控体系将该编号所对应的刀具半径掏出,对刀具中间轨迹进行抵偿盘算,生成现实的刀具中间活动轨迹.2、刀具半径抵偿的办法（1）刀具半径指令从操纵面板输入被抵偿刀具的直径或（半径）值,将其消失刀具参数库里,在程序中采取半径抵偿指令.刀具半径抵偿的代码有G40.G41.G42,它们都是模态代码,G40是撤消刀具半径抵偿代码,机床的初始状况就是为G40.G41为刀具半径左抵偿,（左刀补）,G42为刀具半径右抵偿（右刀补）.断定左刀具抵偿和右刀具抵偿的办法是沿着刀具加工路线看,当刀具偏在加工轮廓的左侧时,为左偏抵偿,当刀具偏在加工轮廓的右侧时,为右偏抵偿,如图1所示.图1a中,在相对于刀具进步偏向的左侧进行抵偿,采取G41,这时相当于顺铣.图1b中在相对于刀具进步偏向的右侧进行抵偿,采取G42,这时相当于逆铣.在数控机床加工中, 一般采取顺铣,原因是从刀具寿命.加工精度.概况光滑度而言顺铣的后果比较好,因而G41应用的比较多.G17 XY（2）指令格局刀具半径抵偿的格局：{G18 }{G00.G01}{G41.G42} ZX DG19YZXY 刀具半径抵偿撤消的格局：（G00.G01）G40{ ZX}YZ刀具半径抵偿操纵应选择在一个坐标平面内进行.当G17被选择时,则抵偿只在XY偏向抵偿,而Z偏向不进行抵偿;当G18被选择时,则抵偿只在ZX偏向抵偿;而Y偏向不进行抵偿;当G19被选择时,则抵偿只在YZ偏向抵偿.而X偏向不进行抵偿.G00和G01为刀具活动指令,刀具抵偿的树立和撤消必须在G00或G01状况下完成,XYZ后所跟的值为活动的目标点坐标,与指定平面中的轴相对应.D与后面的数值是刀补号码,它代表刀具参数库中刀补的数值.如D01暗示刀参数库中第一号刀具的半径值.这一数值预先输入在刀具参数库刀补表中的01号地位上.在一般情形下,我们把刀具的半径抵偿量在抵偿代码中输入为正值（+）,假如把刀具半径抵偿量设为负值（—）时,在走刀轨迹偏向不变的情形下,则相当于把抵偿指令G41.G42交换了.加工工件内侧的刀具会变成外侧,加工工件外侧的刀具会变成内侧.3．刀具半径的抵偿动作以加工图2所示工件为例子,依据加工程序剖析刀具半径的抵偿动作.加工程序如下：Ｏ０００１;N10 G54 G90 G17 G00 X0 Y0 S1000 M03;N20 [G41] X20 Y10 [D01];N30 G01 Y50 F100 ;N40 X50 ;N50 Y20;N60 X10 ;N70 G00 [G40] X0 Y0 M05;N80 M30;上述程序中的刀补动作为;（１）启动并树立刀具半径抵偿阶段当Ｎ２０程序中编入Ｇ４１和Ｄ０１指令后运算装配同时先读入Ｎ３０.Ｎ４０两段,在Ｎ２０段的终点（Ｎ３０段的始点）作出一个矢量,该矢量的偏向与下一段的进步偏向垂直且向左,大小等于刀补值.刀具中间在履行这一段（Ｎ２０）时移向该矢量终点.在该阶段中动作指令只有效Ｇ００或Ｇ０１不克不及用Ｇ０２或Ｇ０３.（２）刀补状况从Ｎ３０段开端进入刀补状况,在这个阶段下Ｇ０１.Ｇ０２.Ｇ０３.Ｇ００都可以应用.这一阶段也是第段都先行读入两段,主动按照启动阶段的矢量法作出第个沿进步偏向侧且加上刀补的矢量路径.（３）撤消刀补当Ｎ７０程序段顶用到Ｇ４０指令时,则在Ｎ６０段的终点（Ｎ７０段的始点）作出一个矢量,它的偏向与Ｎ６０段进步偏向垂直且朝左,大小为刀补值.刀具中间就停滞在这个矢量的终点,从这一地位开端刀具中间移向Ｎ７０段的终点.此时也只能用Ｇ０１或Ｇ００,面.而不克不及用Ｇ０２或Ｇ０３.。
教案-刀具半径补偿指令
一、刀具半径补偿指令：G41、G42、G40
[分析]
1.刀具半径补偿建立指令（4＇）:G41、G42
[格式]
G17 G00 G41 X_ Y_
G18 X_ Z_ D_ F_;
G19 G01 G42 Y_ Z_
2.刀具半径补偿取消指令（4＇）:G40
[格式]G00 X_ Y_
G40 X_ Z_ F_;
教法的应用
能力培养
一、组织教学（1＇）
检查学生人数。
二、复习提问（3＇）
1、模态代码的含义
2、数控加工中的加工路线的概念
三、导入新课（5＇）
[引导]根据课件中演示的图形比较，在数控机床上进行加工时，因为刀具有一定的半径，所以刀具中心（刀心）轨迹和工件轮廓不重合，而且在加工中刀具会被磨损如果我们不考虑刀具半径及产生的磨损值，直接按照工件轮廓编程是比较方便的，但是加工出的零件尺寸比图样要求小了一圈（外轮廓加工时）或大了一圈（内轮廓加工时），为此必须使刀具沿工件轮廓的法向偏移偏移一个刀具半径值，同时也要考虑磨损值，这就是所谓的刀具半径补偿。
数控加工编程及操作教案
讲授科目
数控加工编程及操作
学时
2学时
授课课型
专业基础课
授课班级
课题名称
数控铣床刀具半径补偿功能指令
授课人
教学目标
知识目标:
1.理解刀具半径补偿指令的作用;
2能够根据加工要求熟练的判断左、右刀补
3..掌握刀具半径补偿指令G41、G42及G40的使用。
能力目标：
1.能够熟练应用刀具半径补偿编制零件的加工程序；
2.在生产实习中能够充分利用刀具半径补偿指令功能从而缩短辅助时间，提高生产效率。
数控车床刀具参数补偿指令
数控车床刀具参数补偿指令
数控车床刀具参数补偿指令
数控机床正进入高速加工时代，数控机床移动部件的快速移动和定位及高速切削加工，极大地提高了生产率。
下面店铺给大家分享一些数控车床刀具参数补偿指令，希望对大家有帮助。
1. 刀具补偿功能
(1)刀具的几何、磨损补偿
刀具的补偿功能由程序中指定的T代码来实现。
T代码由字母T后面跟4位数码组成。
其中前两位为刀具号，后两位为刀具补偿号。
(2)刀尖半径补偿
加工中当系统执行到含有T代码的程序段时，是否对刀具进行半径补偿，取决于G40、G41、G42指令
G40：取消刀具半径补偿。
刀尖运动轨迹与编程轨迹一致。
G41：刀具半径左补偿。
沿进给方向看，刀尖位置在编程轨迹的左边。
G42：刀具半径右补偿。
沿进给方向看，刀尖位置在编程轨迹的右边。
2. 使用刀尖半径补偿的留意事项
在使用G41、G42指令之后的程序段，不能出现连续两个或两个以上的.不移动指令，否则G41、G42指令会失效。
在使用G76、G92指令时，不能使用刀尖半径补偿功能。
在G71、G72、G73指令状态下，如以刀尖圆弧中心轨迹编程时，必须指定指令中的精车余量△u和△w。
3. 刀尖半径补偿功能
G41、G42、G40三个指令是选择功能。
假如系统没有这三个功能，就要用计算的方法来完成刀尖半径的补偿。
(1)按假想刀尖编程加工锥面
(2)按假想刀尖编程加工圆弧
(3)按刀尖圆弧中心轨迹编程
【数控车床刀具参数补偿指令】。
第五章 刀具参数补偿功能指令
图5-1
G41、G42指令示意图
Байду номын сангаас
表5-1 刀具半径补偿指令格式说明
指令代码 G41 G42 G40 X、Y、Z D 说 明
左偏刀具半径补偿，是指沿着刀具运动方向向前看， 刀具位于零件左侧的刀具半径补偿（通常顺铣时采用 左侧补偿）。如图5-1所示 右偏刀具半径补偿，是指沿着刀具运动方向向前看， 刀具位于零件右侧的刀具半径补偿（通常逆铣时采用 右侧补偿）。如图5-1所示 刀具半径补偿取消。使用该指令后，使G41、G42指令 无效。 刀具移至终点时，轮廓曲线（编程轨迹）上点的坐标 值 刀具半径补偿寄存器地址字，后面一般用两或三位数 字表示偏置量的代号，偏置量可用MDI方式输入。有 些数控系统用H指令这个值。
将在终点B处形成一个与直线AB相垂直的新矢量BC BC ，刀具中心由A移至C点。沿着刀具前进方向观察， 用G41指令时，形成的新矢量在直线左边，刀具中 心偏向编程轨迹左边；而用G42指令时，刀具中心 偏向右边。 圆弧情况时，如图5-3所示，B点的偏移矢量垂直 于直线AB，圆弧上B点的偏移矢量与圆弧过B点的切 线相垂直。圆弧上每一点的偏移矢量方向总是变化 的，由于直线AB和圆弧相切，所以在B点，直线和 圆弧的偏移矢量重合，方向一致，刀具中心都在C 点。若直线和圆弧不相切，则这两个矢量方向不一 致，此时要进行拐角偏移圆弧插补。 最后一段刀具半径补偿轨迹加工完成后，与建立刀 具半径补偿类似，也应有一直线程序段或G01指
图5-8 G39指令举例
Y
b
a
c
d
与 H01对 应 的 补 偿 量
o
图5-9 刀补动作
加工程序见表5-2。 表5-2 加工程序单
程 序 内 容 O0001(OFFSET INC.); N1 G91 G17 G00 M03 S1000; N2 G41 X20.0 Y10.0 D01; N3 G01 Y40.0 F100; N4 X30.0; N5 Y-30.0; N6 X-40.0; N7 G00 G40 X-10.0 Y-20.0 M05; N8 M30; 说 明 程序名及注释 由G17指定刀补平面 刀补启动
G41、G42刀尖圆弧半径左(右)补偿
上一页 下一页 返回
பைடு நூலகம்
三、刀具半径补偿注意事项
1、G41、G42、G40指令不能与G02、G03写在一个程序段内，但可与G01、G00指 令写在同一程序段内，即它是通过直线运动来建立或取消刀具补偿的。 2、为了安全，通常采用G01运动方式建立或取消刀补。 3、在G41或G42程序段后加G40程序段，便可取消刀尖半径补偿，其格式为： G41（或G42）……； …………；
系统认为的刀位点C
1、车外圆和端面 2、车左右向圆锥面 3、车圆弧面
实际刀刃
上一页 下一页 返回
1、车外圆和端面
B A
上一页 下一页 返回
2、车左右向圆锥面
上一页 下一页 返回
3、车圆弧面
上一页 下一页 返回
二、刀尖圆弧半径补偿指令
指令格式：
刀具移动终点的增量坐标值
G 41 G 01 G 42 X (U ) ___ Z (W ) ___; G 00 G 40
G41(G42)—刀尖圆弧半径左（右）补偿
一、刀尖半径补偿的目的 二、刀具半径补偿的指令 三、刀具半径补偿注意事项 四、刀具半径补偿实例
安徽省阜阳机械技工学校
— 朱卫胜 —
一、刀尖半径补偿的目的
原因：任何车刀的刀尖都会由于制造、刃磨、磨损 等原因而带有刀尖圆弧，刀尖圆弧虽然有利于提 高刀具寿命和降低表面粗糙度，但在加工圆锥和 圆弧轮廓时会带来几何形状误差。消除这种加工 误差是采用刀尖圆弧半径补偿的原因。 从以下三种情况说明加工误差原因：
G40……；
程序的最后必须以取消偏置状态结束，否则刀具不能在终点定位且为下次程序 中出现G41（G42）时可能带来错误。 4、在G41方式中，不要再指定G42指令，同样在G42方式中，不要再指定G41指令。 当补偿取负值（R为负）时，G41和G42互相转化。 5、在使用G41和G42之后的程序段中，不能出现连续两个或两个以上的不移动指令， 否则G41和G42会失效。 6、G41、G42、G40是模态指令代码。
第2-2讲数控机床的刀具补偿原理
直线插补 以第一象限直线段为例。用户编程时，给出要加工直线 的起点和终点。如果以直线的起点为坐标原点，终点坐 标为（Xe,Ye），插补点坐标为（X，Y），如右图所 示，则以下关系成立： 若点（X，Y）在直线上，则 XeY - YeX = 0 若点（X，Y）位于直线上方，则Xe Y- Ye X>0 若点（X，Y）位于直线下方，则 XeY - Ye X<0 因此取偏差函数F = XeY - YeX。 事实上，计算机并不善于做乘法运算，在其内部乘法运 算是通过加法运算完成的。因此判别函数F的计算实际 上是由以下递推迭加的方法实现的。 设点（Xi，Yi）为当前所在位置，其F值为F = XeYi YeXi 若沿+X方向走一步，则Xi+1=Xi+1 Yi+1=Yi Fi+1=XeYi+1—Ye Xi+1=XeYi—Ye(Xi+1) = Fi—Ye 若沿+Y方向走一步，则Xi+1=Xi Yi+1=Yi+1 Fi+1=XeYi+1—Ye Xi+1=Xe(Yi +1)—YeYi= Fi+Xe 由逐点比较法的运动特点可知，插补运动总步数n = Xe+Ye，可以利用n来判别是否到达终点。每走一步使 n = n - 1，直至n = 0为止。终上所述第一象限直线插补 软件流程如图下图所示。
节拍 起始 1
2
3 4 5 6
F1 = -2 < 0
F2 = 2 > 0 F3 = 0 F4 = -2 < 0 F5 = 2 >0
+Y
+X +X +Y +X
数控铣床刀具半径补正指令：G40,G41,G42详解
数控铣床刀具半径补正指令：G40，G41，G42详解数控G代码中G41和G42分别怎样使用?十分钟内有问必答，下载百度知道立即下载专业回答用G41G42就是方便编程不要算的,直接按图纸尺寸要求编的G41;铣外形顺时针,铣内腔逆时针.G42;铣外形逆时针,铣内腔顺时针.G40/G41/G42都为刀具半径补偿指令G41为左刀补，设定工件不动，刀具在工件左边切削，此时刀具通通为顺铣。
G42为右刀补，依此类推在工件右边切削，此时通常为逆铣。
G40则为取消刀补。
数控加工代码主要有G代码和M代码两种。
nicelife2014 推荐于：2016-06-1581分享其他回答（3）在数控车中：G41为刀具半径左补偿，顺着刀具运动方向看刀具在工件的左侧。
G42即为右补偿，顺刀具运动方向看在右侧。
编程格式：G41/G42 G01/G00 X(U)_ Z(W)_ （移动的终点作标）。
程序输入到机床后还要在参数设定（OFFSET）中的＜工具补正＞里输入对应刀具＜R＞下的半径值，在旁边你还可以设制该刀具在X、Z方向的偏置量。
最后不要忘记用G40取消刀补啊～。
在使用这些刀补时还有一些注意事项，可以找本书系统的学一下么。
还有不明白的么？热心网友2013-04-1490分享网友贡献2013-04-1400分享不是吧！在CNC做这么久这个还不知道？热心网友2013-04-1419分享指令格式：本节以前所举例书写的程序皆以刀具端面中心点为刀尖点，以此点沿工件轮廓铣削。
但实际情形，铣刀有一定的直径，故以此方式实际铣削的结果，外形尺寸会减少一铣刀直径值；内形尺寸会增加一铣刀直径值，如图1所示。
由以上得知若刀具沿工件轮廓铣削，因刀具有一定的直径，故铣削的结果会增加或减少一刀具直径值。
若以图2（b）铣刀的刀尖点向内偏一半径值，如虚线所示，则可铣出正确的尺寸，但如此写法，每次皆要加、减一半径值才能找到真正的刀具中心动路，于撰写程序时甚不方便。
G41G42刀具直径补偿知识
（一）目的与要求通过本章的学习，使学生了解刀具补偿功能的概念，理解刀具补偿的建立、执行、取消的过程，掌握刀具半径补偿和刀具长度补偿的编程格式和编程方法。
（二）教学内容1．刀具补偿功能的作用2．刀具半径补偿3．刀具长度补偿（三）教学要求1．掌握刀具补偿功能的作用，掌握刀具补偿的建立、执行和取消的过程和条件。
2．掌握刀具半径补偿的编程方法，能够合理应用G41、G42、G40代码编制刀具半径补偿程序。
3．掌握刀具长度补偿的编程方法，能够正确应用G43、G44、G49代码编制刀具长度补偿程序。
（四）重点与难点重点：刀具半径补偿的编程方法，刀具长度补偿的编程方法。
难点：刀具补偿的建立、执行与取消的过程和条件。
（五）学习指导1、刀具半径补偿无论是车削还是铣削，在对轮廓加工时，用刀具半径补偿功能可以简化编程。
当车削加工时，若采用假象刀尖作为刀位点，在加工锥度或圆弧时，会产生欠切或过切现象。
如图6-1所示。
只有控制刀尖的圆弧中心作为刀位点，才能避免欠切与过切现象。
用立铣刀进行轮廓铣削时，由于刀位点在铣刀底面与回转中心的交点处，只有当刀位点与轮廓偏离一个刀具半径时，才能加工出合格的尺寸来。
图6-1控制假象刀尖时的欠切与过切现象具备刀具半径补偿功能的数控系统，编程时不需要计算刀具中心的运动轨迹，只按零件轮廓编程。
使用刀具半径补偿指令，并在控制面板上手工输入刀具半径，数控装置便能自动地计算出刀具中心轨迹，并按刀具中心轨迹运动。
即执行刀具半径补偿后，刀具自动偏离工件轮廓一个刀具半径值，从而加工出所要求的工件轮廓。
操作时还可以用同一个加工程序，通过改变刀具半径的偏移量，对零件轮廓进行粗、精加工。
（1）刀具半径补偿指令的含义G41为刀具半径左补偿，即刀具沿工件左侧运动方向时的半径补偿，如图6-2a所示；G42为刀具半径右补偿，即刀具沿工件右侧运动时的半径补偿，如图6-2b所示；G40为刀具半径补偿取消，使用该指令后，G41、G42指令无效。
4刀具补偿功能指令
刀具补偿功能指令
例2: 用Φ8的刀具，编写下图中的凹槽的精加工轮廓程序，加工深度为
3mm。
%0002
G54
M03 S1200
G00Z100
X-75Y40
Z10
G42X-62Y16D01
G01Z-3F100
X-39.73F300
G03X-27.14Y21.98R16
G02Y-21.98R-35
G03X-39.73Y-16R16
注意：1）刀具半径补偿平面的切换必须在补偿取消方式下进行；
2）刀具半径补偿的建立与取消只能用G00或G01指令，不
得是G02或G03；
1、刀具半径补偿G40、G41、G42
刀具补偿功能指令
刀具补偿功能指令
例1：考虑刀具半径补偿，编制下图中零件的加工程序：要求建立如图 所示的工件坐标系，按箭头所指示的路径进行加工，设加工开始时刀具 距离工件上表面50mm，切削深度为3mm。
刀具补偿功能指令
刀具补偿功能指令
注意：
1）垂直于G17/G18/G19所选平面的轴受到长度补偿； 2）由于偏置号的改变而造成偏置值的改变时，新的偏置值并不 加到旧偏置值上。例如，H01的偏置值为20.0，H02的偏置值 为30.0，则
G90 G43 Z100.0 H01； Z将达到120.0（80） G90 G43 Z100.0 H02； Z将达到130.0（70）
G19：刀具长度补偿轴为X轴；
G49：取消刀具长度补偿；
G43：正向偏置（补偿轴终点加上偏置值）；
G44：负向偏值（补偿轴终点减去偏置值）；
X、Y、Z：G00/G01的参数，即刀补建立或取消的终点；
H：G43/G44的参数，即刀具长度补偿偏值号（H00～H99）， 它代表了刀补表中的长度补偿值（绝对值）。
数铣编程刀具左右补偿G41G
思考与作业
1.对于给出图形我们可以选择多大直径的铣刀？ 铣刀直径选择不合理的铣刀会出现什么情况？ 2.当零件要考虑进行粗精加工时，应如何编写加 工程序？
1.整理加工程序 2.引入子程序，编写零件的粗精加工程序。
思考与作业
思考： 1.对于给出图形我们可以选择多大直径的铣刀？ 选择不合理的铣刀会出现什么情况？
刀具半径补偿
G41 刀具半径左补偿 G42 刀具半径右补偿 G40 取消刀具半径补偿
左右方向判别：
在补偿平面内， 沿着刀具进给 方向ห้องสมุดไป่ตู้，刀具 在轮廓的左边， 用左补偿；沿 着刀具进给方 向看，刀具在 轮廓的右边， 用右补偿。
半径补偿指令格式
G0/G1 G41 X_Y_D_; 建立刀具左补偿
G0/G1 G42 X_Y_D_; 建立刀具右补偿
3.建立刀具半径补偿G41/G42程序段之后，应紧接着是工件轮廓的第一个程
序段（除M指令或在补偿的平面内没有位移的程序段；
4.在使用刀具半径补偿过程中不可以切换补偿平面；
加工工艺方案
1.切入、切出方式选择。为了减小刀痕切入、 切出是沿零件轮廓线延长线方向切入、切出 2.铣削方向选择。铣削外轮廓时铣刀沿工件轮 廓顺时针方向铣削时，铣刀旋转方向与工件进 给方向一致为顺铣。一般情况尽可能采用顺铣。
G0/G1 G40 X_Y_; 取消刀具半径补偿
G40；
仅取消偏置方式
其中：X、Y为建立刀具半径补偿（或取消刀具 半径补偿）时目标点坐标；D为刀具半径补偿 号。
半径补偿指令说明
指令说明： 1.只有在直线移动命令中才可以进行G41/G42选 择。取消补偿时也只有在移动命令中才能取消 补偿运行； 2.刀具半径补偿指令应指定所在的补偿平面；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控车床刀具半径补 偿 G40G41G42 1
精品文档
刀尖圆弧半径补偿 G40，G41，G42
当编写数控轨迹代码时，一般是以刀具中心为基准。
但实际中，刀具通常
是圆形的，刀具中心并不是刀具与加工零件接触的部分，所以刀具中心的的轨
迹应偏离实际零件轨迹一个刀具半径的距离。
简单的将零件外形的轨迹偏移一
个刀具半径的方法就是 B 型刀补，这样的方法虽然简单，但会出现一定的问
题，如产生过切现象。
而且由于刀尖圆弧的影响，实际加工结果与工件程序会
存在误差，而
C 型刀补可实现刀具半径补偿解决上述问题、消除上述误
差。
C 型刀补的基本思想是并不马上执行读入的程序，而是再读入下一段程
序，判断两段轨迹之间的转接情况，根据转接情况计算相应的运动轨迹（转接
向量）。
由于多读了一段程序进行预处理，故 C 型刀补能进行更精确的补
偿、消除圆形刀具其中心不在刀尖上带来的误差，从而能实现精密加工。
如图
所示。
刀尖圆角 R 造成的少切与过切
为了更好的理解和使用
C 型刀具半径补偿功能，就必须先理解下列
几个相关的基本概
假想刀尖概念
收集于网络，如有侵权请联系管理员删除
精品文档
下图中刀尖 A 点即为假想刀尖点，实际上不存在，故称之为假想刀尖（或 理想刀尖）。
假想刀尖的设定是因为一般情况下刀尖半径中心设定在起始位置 比较困难，而假想刀尖设在起始位置是比较容易的，如下图所示。
与刀尖中心 一样，使用假想刀尖编程时不需考虑刀尖半径。
图 1-1 刀尖半径中心和假想刀尖 注：对有机械零点的机床来说，一个标准点如刀架中心可以将其当作起点。
从 这个标准点（起点）到刀尖半径中心或假想刀尖的距离就设置为刀具偏置值。
将标准点当作起点，从标准点到刀尖半径中心的距离设置为偏置值就如同将刀 尖半径中心设置为起点，而从标准点到假想刀尖的距离设置为偏置值就如同将 假想刀尖设置为起点。
为了设置刀具偏置值，通常测量从标准点到假想刀尖的 距离比测量从标准点到刀尖半径中心的距离容易，所以通常就以标准点到假想
收集于网络，如有侵权请联系管理员删除
精品文档
刀尖的距离来设置刀具偏置值，图 1-2、图 1-3 和图 1-.4 分别为以刀尖中心编程 和以假想刀尖编程的刀具轨迹。
1）说明： 数控程序一般是针对刀具上的某一点即刀位点，按工件轮廓尺寸编制的。
车刀的刀位点一般为理想状态下的假想刀尖 A 点或刀尖圆弧圆心 O 点。
但实际 加工中的车刀，由于工艺或其他要求，刀尖往往不是一理想点，而是一段圆 弧。
当切削加工时刀具切削点在刀尖圆弧上变动；造成实际切削点与刀位点之 间的位置有偏差，故造成过切或少切。
这种由于刀尖不是一理想点而是一段圆 弧，造成的加工误差，可用刀尖园弧半径补偿功能来消除。
2）刀尖园弧半径补偿是通过 G41、G42、G40 代码及 T 代码指定的刀尖园 弧半径补偿号，加入或取消半径补偿。
G40：取消刀尖半径补偿； G41：左刀补(在刀具前进方向左侧补偿)，
G42：右刀补(在刀具前进方向右侧补偿)，
收集于网络，如有侵权请联系管理员删除
精品文档
X, Z：G00/G01 的参数，即建立刀补或取消刀补的终点； 3）注意：G40、G41、G42 都是模态代码，可相互注销。
4）注意： (1) G41/G42 不带参数，其补偿号(代表所用刀具对应的刀尖半径补偿值)由 T 代码指定。
其刀尖圆弧补偿号与刀具偏置补偿号对应。
(2) 刀尖半径补偿的建立与取消只能用 G00 或 G01 指令，不得是 G02 或 G03。
刀尖圆弧半径补偿寄存器中，定义了车刀圆弧半径及刀尖的方向号。
车刀刀尖的方向号定义了刀具刀位点与刀尖圆弧中心的位置关系，其从 0～9 有十个方向。
收集于网络，如有侵权请联系管理员删除
精品文档
车刀刀尖位置码定义 例：考虑刀尖半径补偿，编制图 3.3.45 所示零件的加工程序
收集于网络，如有侵权请联系管理员删除
精品文档
%3345 N1 T0101
（换一号刀，确定其坐标系）
N2 M03 S400
（主轴以 400r/min 正转）
N3 G00 X40 Z5
（到程序起点位置）
N4 G00 X0
（刀具移到工件中心）
N5 G01 G42 Z0 F60
（加入刀具园弧半径补偿，工进接触工件）
N6 G03 U24 W-24 R15
（加工 R15 圆弧段）
N7 G02 X26 Z-31 R5
（加工 R5 圆弧段）
N8 G01 Z-40
（加工Φ26 外圆）
N9 G00 X30
（退出已加工表面）
N10 G40 X40 Z5
（取消半径补偿，返回程序起点位置）
N11 M30
（主轴停、主程序结束并复位）
收集于网络，如有侵权请联系管理员删除
。
