车载CD电路讲解
车载CD电路讲解文档资料
相位补偿
驱动
光盘在旋转过程中,由于光盘和主轴旋转机构的制造误差,信息纹 迹不可能始终保持在旋转盘片的平面上,总会出现或多或少的上下 跳动,聚焦伺服电路推动物镜作上下移动,直到焦点准确落在信息 纹迹上。
4
电路系统原理 2)循迹伺服:基本电路如图:
偏心
物镜
左右 移动
激光头
循迹误差 信号检出
相位补偿
驱动
13
收音及电子音量控制电路原理分析
45、46、47、48脚为音频输出脚,经过IC处理后的音频信号由此输出 至后级功放电路。
50、51脚为时钟振荡脚,主要为IC提供所需的振荡信号。 54、55、57、58脚为外部音频输入脚,如CD的音频输入、AUX的音频 输入等。
14
4.中央处理器电路原理图
15
中央处理器电路原理分析
进给电机
驱动
直流检出
从光盘上反射回来的激光经激光头中的光敏二极管转换成电信号, 送到循迹误差信号检测器,处理成循迹误差信号,经相位补偿和驱 动放大后产生驱动电流,经循迹线圈转换成相应的磁场,推动物镜 左右移动,直到焦点准确的落在信息纹迹上。
5
电路系统原理
3)进给伺服:在循迹伺服中,光束在光盘上的移动范
中央处理器又可称为微处理器,主要工作条件有:
1.所需的工作电压。 2.主机的复位。 3.主机工作所需的时钟振荡信号。 各功能脚作用: 2、3脚为时钟振荡脚,为主CPU提供振荡信号。 第5脚为CPU供电脚。 6、7脚为时钟振荡脚, 第8脚为复位脚,在开机瞬间,给CPU提供复位信号,使主机回复到 原始状态的一个过程,是主板工作的一个基本条件 20、21脚为音量调整控制脚,其电压会在调整电位器的同时变化。 42、43脚为控制电源IC开机脚,高电平开机。 46脚为静音控制脚,在按面板静音钮的同时,此脚输出一高电平, 控制功放22脚,使功放IC无输出。

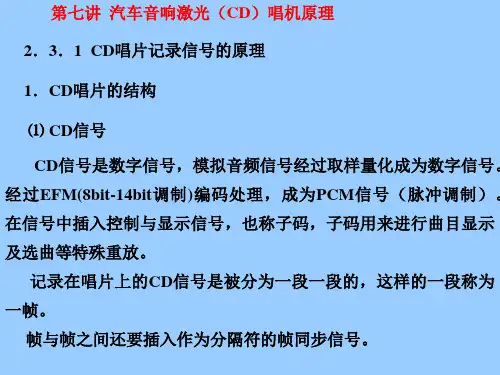

吐血推荐 第07讲汽车音响激光(CD)唱机原理精品
