纬地读取地形图断面数据

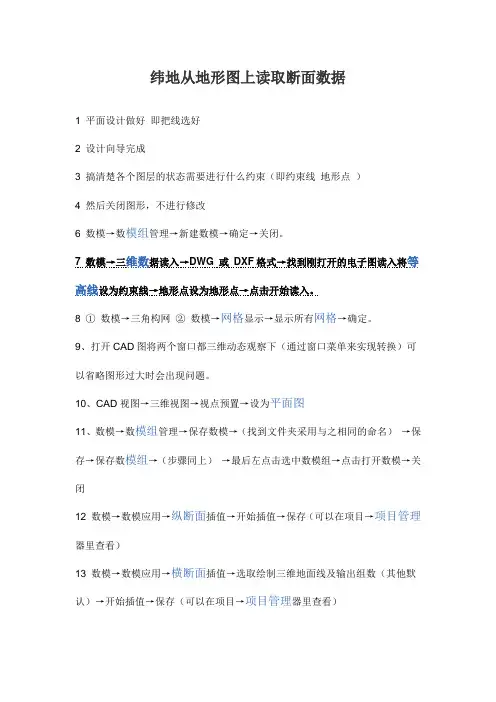

纬地从地形图上读取断面数据
1 平面设计做好即把线选好
2 设计向导完成
3 搞清楚各个图层的状态需要进行什么约束（即约束线地形点）
4 然后关闭图形，不进行修改
6 数模→数模组管理→新建数模→确定→关闭。
7 数模→三维数据读入→DWG 或DXF格式→找到刚打开的电子图读入将等高线设为约束线→地形点设为地形点→点击开始读入。
8 ①数模→三角构网②数模→网格显示→显示所有网格→确定。
9、打开CAD图将两个窗口都三维动态观察下（通过窗口菜单来实现转换）可以省略图形过大时会出现问题。
10、CAD视图→三维视图→视点预置→设为平面图
11、数模→数模组管理→保存数模→（找到文件夹采用与之相同的命名）→保存→保存数模组→（步骤同上）→最后左点击选中数模组→点击打开数模→关闭
12 数模→数模应用→纵断面插值→开始插值→保存（可以在项目→项目管理器里查看）
13 数模→数模应用→横断面插值→选取绘制三维地面线及输出组数（其他默认）→开始插值→保存（可以在项目→项目管理器里查看）。
