(完整word版)法兰的分类和结构形式
△法兰基础知识.
法兰基础知识一、法兰连接：法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。
法兰联接是一种可拆联接。
二、原理：垫片放在两法兰密封面之间，拧紧螺母后，垫片表面比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。
三、性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广。
四、失效形式:主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。
五、法兰剖面图：六、法兰分类法兰类型包括：板式平焊法兰、带颈平焊法兰、带颈对焊法兰、整体法兰、承插焊法兰、螺纹法兰、对焊环松套法兰、平焊环松套法兰、法兰盖和衬里法兰盖。
如下表：常见法兰的种类一、整体法兰常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。
二、螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。
焊接形式：板式平焊法兰是把管子插到法兰里去焊接。
带颈平焊法兰同板式平焊法兰一样也是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。
它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。
六、承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。
常用于PN≤10.0MPa，DN≤40的管道中。
法兰盖也称盲板法兰、盲板。
是中间不带孔的法兰，供封住管道堵头用。
密封面的形式种类较多，有全平面、突面、凹凸面、榫槽面、环连接面。
松套法兰也叫活套法兰，是利用翻边、钢环等把法兰套在管端上，法兰可以在管端上活动。
法兰连接面法兰密封面型式和代号（GB/T9112-2000）法兰压力等级标准法兰尺寸。
法兰的分类
法兰的分类法兰是一种常见的管道连接件，主要用于管道系统中连接和支持管道或设备，广泛应用于化工、电力、石油、冶金、轻工等领域。
根据其结构、功能以及用途不同，可以将法兰分为以下几种类型。
1.按结构分类(1)对焊法兰：对焊法兰是一种常见的法兰连接方式，其结构简单，易于安装和维护。
对焊法兰分为平焊法兰和凸面焊法兰两种，凸面焊法兰因其具有反射声波的作用，使得对焊接缝能够更加牢固。
(2)法兰盘：法兰盘的结构和形式类似于一个平面圆盘，具有固定管道的效果。
常用于管道系统中的转弯处和分支处，以及连接两个不同管道尺寸的过渡处。
(3)承插式法兰：承插式法兰是一种特殊的对焊法兰，其特点在于法兰端部为锥形，落退槽深度足够，因此可以承插到管道内部。
这种法兰适用于对密封要求较高的场合，如高压、高温的管道。
2.按功能分类(1)法兰连接管：法兰连接管是将两个法兰连接起来的管道，一端为法兰，可以与另一端的法兰连接，常用于大口径管道或者连接两个异径管道。
(2)法兰支架：法兰支架是一种支撑管道或设备的法兰连接件，由法兰、支架和管子组成，可以方便的调整管道的高度和水平度。
(3)法兰密封件：法兰密封件是保证管道连接密封性的重要部分。
根据不同的介质和工作条件，可以选用不同材质和形状的密封件，如铁垫片、橡胶垫圈、波纹圆垫等。
3.按用途分类(1)标准法兰：标准法兰是按照国内外标准生产的，通用性较强的法兰，如GB/T、HG、JIS、ANSI、DIN等。
(2)非标准法兰：非标准法兰是指按照用户需求定制的非标准化法兰，需要根据具体的使用条件和效果设计生产。
(3)防爆法兰：防爆法兰是具有防止爆炸的能力，在石油、化工等行业中应用广泛，性能可靠，安全系数高。
综上所述，法兰虽然在日常工作中不太引人注目，但是随处可见，其种类繁多，每种类型都有其特别的用途和作用。
在使用法兰时，需要根据安装环境、介质特性、压力温度等因素综合考虑，选择适合的法兰类型和型号，保证其密封性和安全稳定运行。
法兰与垫片的基础知识演示文稿
法兰用密封垫片
金属复合垫片
金属垫片
非金属软垫片
聚四氟乙烯垫片
橡胶垫片
石棉橡胶垫片 非石棉纤维橡胶垫片
聚四氟乙烯包覆垫片
金属缠绕式垫片 金属冲齿板柔性石墨复合垫片
金属包履垫片
金属波齿复合垫片
金属齿型复合垫片 金属平垫片 金属波纹形垫片 金属齿形垫片 金属环形垫片
金属透镜垫片
八角形环垫
椭圆形环垫
RX型及BX型自紧 密封环垫
目前二十二页\总数六十页\编于二点
3、法兰的密封面形式
目前二十三页\总数六十页\编于二点
3、法兰的密封面形式
榫槽面(TG)密封面是由榫和槽所组成的，垫片置于槽中，
不会被挤动。垫片可以较窄，因而压紧垫片所需的螺栓 力也就相应较小。即使用于压力较高之处，螺栓尺寸也 不致过大。因而，它比以上两种密封面均易获得良好的 密封效果。密封面的缺点是结构与制造比较复杂，更换 挤在槽中的垫片比较困难。此外，榫面部分容易损坏， 在拆装或运输过程中应加以注意。榫槽密封面适于易燃、 易爆、有毒的介质以及较高压力的场合。当压力不大时， 即使直径较大，也能很好地密封。
目前三十八页\总数六十页\编于二点
1、非金属平垫片 非金属平垫片。标准：HG20606公制（欧洲体系）系列、
HG20627英制（美洲体系）系列。 材料通常包括：天然橡胶及合成橡胶；石棉板橡胶板和耐
油石棉橡胶板;合成纤维橡胶压制板（有机、无机）；改性 或填充的聚四氟乙烯板。
目前三十九页\总数六十页\编于二点
工业上使用的平垫片一般由密封元件及内、外加强环组成， 密封元件或称垫片本体是阻止泄漏的关键部分。其常用的 材料有非金属材料，如柔性石墨、聚四氟乙烯、纤维增强 橡胶基复合板等。此外，密封元件材料也可以是刚性或柔 性的金属，通常用于压力和温度较高的场合。对于非金属 材料的密封元件，通常插入金属材料予以增强，同时也方 便了如石墨等易破碎材料密封元件的制造加工。增强材料 可以是金属薄板或丝网,金属薄板常常采用冲刺孔的方式以 提高增强效果和增加弹性，并通过粘结剂和辊压将它们贴 合在一起。密封元件也可以可设一表面层或抗粘结处理层 来增加密封效果和防止法兰密封面粘结。
法兰类型和密封面形式附法兰知识
法兰类型和密封面形式附法兰知识法兰是一种连接管道、阀门、管件等设备的常用连接方式，根据连接方式的不同，法兰可以分为多种类型，如平面法兰、对焊法兰、螺纹法兰、承插焊法兰等。
而密封面形式主要有平面密封、凸面密封、凹面密封、梯形密封等。
一、法兰类型1. 平面法兰（Flat flange）：平面法兰是最简单常见的一种法兰类型，两个连接端的法兰密封面都是平面。
平面法兰的连接方式是通过螺栓将两个法兰面紧密压合，通常用于压力较低的介质或是管道外部。
2. 对焊法兰（Welding Neck flange）：对焊法兰的法兰面呈圆弧状，通过将对焊法兰焊接在管道末端，然后通过螺栓将两个法兰面压合实现连接。
对焊法兰通常用于高压高温的管道系统，其连接方式稳定可靠，密封性好。
3. 螺纹法兰（Threaded flange）：螺纹法兰的法兰面是带有内螺纹或外螺纹的，通过螺纹连接实现管道的连接。
螺纹法兰适用于低压小口径的管道系统，安装和拆卸方便。
4. 承插焊法兰（Socket Weld flange）：承插焊法兰的法兰面是圆弧形状，通过焊接连接在管道末端，然后通过螺栓将两个法兰面压合实现连接。
承插焊法兰通常用于低压小口径的管道系统，其安装和拆卸相对方便，密封性能较对焊法兰略差。
5. 承插焊降低法兰（Reducing Socket Weld flange）：承插焊降低法兰是一种特殊的承插焊法兰，其连接端口的直径不相等，一端比另一端小，适用于需要连接不同口径管道的情况。
6. 盲板法兰（Blind flange）：盲板法兰是一种封堵管道或容器的法兰，其法兰面没有孔洞，通常用于临时封堵或是管道系统的停工维护。
7. 管件法兰（Lap Joint flange）：管件法兰又称松套法兰，其连接方式与平面法兰类似，但是管件法兰与法兰本体通过可拆卸联合来实现连接，适用于需要频繁拆卸的场合。
二、密封面形式1.平面密封：平面密封是一种常见的密封面形式，使用两个平面法兰通过螺栓紧密压合来实现连接，密封垫圈通常采用金属或非金属的填料材料，如橡胶、PTFE等。

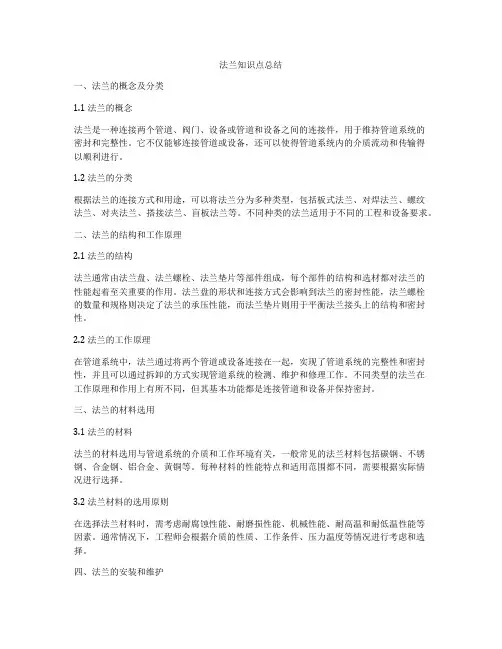

法兰知识点总结
法兰知识点总结一、法兰的概念及分类1.1 法兰的概念法兰是一种连接两个管道、阀门、设备或管道和设备之间的连接件，用于维持管道系统的密封和完整性。
它不仅能够连接管道或设备，还可以使得管道系统内的介质流动和传输得以顺利进行。
1.2 法兰的分类根据法兰的连接方式和用途，可以将法兰分为多种类型，包括板式法兰、对焊法兰、螺纹法兰、对夹法兰、搭接法兰、盲板法兰等。
不同种类的法兰适用于不同的工程和设备要求。
二、法兰的结构和工作原理2.1 法兰的结构法兰通常由法兰盘、法兰螺栓、法兰垫片等部件组成，每个部件的结构和选材都对法兰的性能起着至关重要的作用。
法兰盘的形状和连接方式会影响到法兰的密封性能，法兰螺栓的数量和规格则决定了法兰的承压性能，而法兰垫片则用于平衡法兰接头上的结构和密封性。
2.2 法兰的工作原理在管道系统中，法兰通过将两个管道或设备连接在一起，实现了管道系统的完整性和密封性，并且可以通过拆卸的方式实现管道系统的检测、维护和修理工作。
不同类型的法兰在工作原理和作用上有所不同，但其基本功能都是连接管道和设备并保持密封。
三、法兰的材料选用3.1 法兰的材料法兰的材料选用与管道系统的介质和工作环境有关，一般常见的法兰材料包括碳钢、不锈钢、合金钢、铝合金、黄铜等。
每种材料的性能特点和适用范围都不同，需要根据实际情况进行选择。
3.2 法兰材料的选用原则在选择法兰材料时，需考虑耐腐蚀性能、耐磨损性能、机械性能、耐高温和耐低温性能等因素。
通常情况下，工程师会根据介质的性质、工作条件、压力温度等情况进行考虑和选择。
四、法兰的安装和维护4.1 法兰的安装法兰的安装工作涉及到法兰盘、法兰螺栓、法兰垫圈等关键部件，需要注意的是要确保法兰盘两端的法兰垫圈安装正确、法兰盘上法兰盲孔安装位置准确无误、法兰盲孔上法兰盘的垫圈选配正确、法兰螺栓栓紧力矩符合设计要求等。
4.2 法兰的维护定期对法兰进行维护和检查，可以发现法兰是否存在老化、渗漏、磨损等问题，从而及时进行打磨、更换垫圈、检查法兰连接紧固螺栓等工作，确保法兰连接的安全性和可靠性。

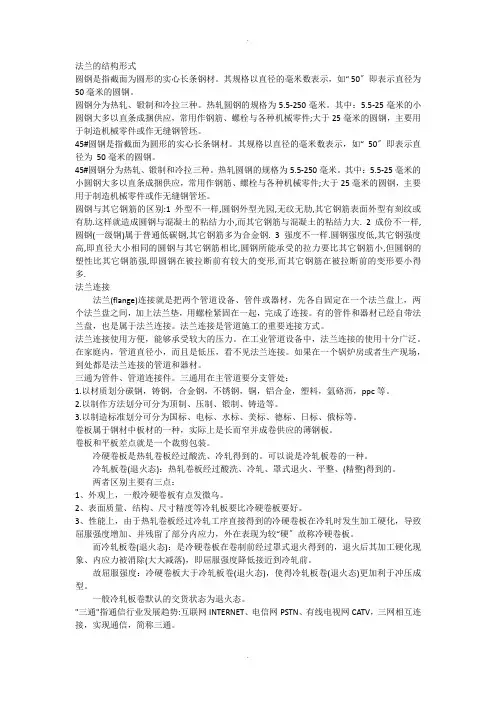

法兰的结构形式
法兰的结构形式圆钢是指截面为圆形的实心长条钢材。
其规格以直径的毫米数表示，如“ 50〞即表示直径为50毫米的圆钢。
圆钢分为热轧、锻制和冷拉三种。
热轧圆钢的规格为5.5-250毫米。
其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓与各种机械零件;大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。
45#圆钢是指截面为圆形的实心长条钢材。
其规格以直径的毫米数表示，如“ 50〞即表示直径为50毫米的圆钢。
45#圆钢分为热轧、锻制和冷拉三种。
热轧圆钢的规格为5.5-250毫米。
其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓与各种机械零件;大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。
圆钢与其它钢筋的区别:1 外型不一样,圆钢外型光园,无纹无肋,其它钢筋表面外型有刻纹或有肋.这样就造成圆钢与混凝土的粘结力小,而其它钢筋与混凝土的粘结力大. 2 成份不一样,圆钢(一级钢)属于普通低碳钢,其它钢筋多为合金钢. 3 强度不一样.圆钢强度低,其它钢强度高,即直径大小相同的圆钢与其它钢筋相比,圆钢所能承受的拉力要比其它钢筋小,但圆钢的塑性比其它钢筋强,即圆钢在被拉断前有较大的变形,而其它钢筋在被拉断前的变形要小得多.法兰连接法兰(flange)连接就是把两个管道设备、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。
有的管件和器材已经自带法兰盘，也是属于法兰连接。
法兰连接是管道施工的重要连接方式。
法兰连接使用方便，能够承受较大的压力。
在工业管道设备中，法兰连接的使用十分广泛。
在家庭内，管道直径小，而且是低压，看不见法兰连接。
如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。
三通为管件、管道连接件。
三通用在主管道要分支管处：1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，ppc等。
2.以制作方法划分可分为顶制、压制、锻制、铸造等。
法兰分类及选用标准
二、法兰的分类
二、法兰的分类
讲义内容
一 法兰的概念 二 法兰的分类 三 法兰的密封形式 四 法兰的使用范围及代号说明 五 法兰的常见故障
三、法兰的密封形式
一、法兰密封面形式包括
密封面形式
代号
平面
FF
突面
RF
凹凸面
凸面 凹面
M MFM
FM
榫面
T
榫槽面
TG
槽面
G
环连接面
RJ
三、法兰的密封形式
二、示意图
WN HG 20623
讲义内容
一 法兰的概念 二 法兰的分类 三 法兰的密封形式 四 法兰的使用范围及代号说明 五 法兰的常见故障
五、法兰的常见故障
在现代工业的连续生产中法兰受介质腐蚀、冲刷、 温度、压力、震动等因素的影响，会不可避免的出现泄 露问题。由于密封面加工尺寸的误差，密封元件的老化 以及安装紧固不当等原因极易造成法兰的渗漏。如果不 能及时治理法兰渗漏问题，在介质的冲刷下会使渗漏迅 速扩大，造成物料的损失，生产环境的破坏，导致企业 停机停产，造成巨大的经济损失。如果是有毒有害、易 燃易爆的介质泄漏，还有可能造成人员中毒、火灾爆炸 等重大事故。
榫槽面（ TG）
突面（ RF）
法兰盖（ BL）
凹凸面（ MFM ） 榫槽面（ TG）
环连接面（ RJ）
全平面（ FF）
突面（ RF）
衬里法兰盖（ BL（S）） 凸面（ M）
榫面（ T）
压力等级 PN，MPa 0.6～1.6 1.0～1.6 1.0～1.6 0.25 ～25.0 1.0～16.0 1.0～16.0 6.3～25.0 0.25 ～1.6 0.6～4.0 1.0～4.0 1.0～4.0
12种法兰基础知识、种类及特点、类型和密封面形式
12种法兰基础知识、种类及特点、类型和密封面形式2020.2.7目录一、法兰基本介绍 (3)二、12种法兰类型及特点 (4)1、板式平焊法兰 (4)2、带颈平焊法兰 (5)3、带颈对焊法兰 (6)4、整体法兰 (7)5、承插焊法兰 (8)6、螺纹法兰 (9)7、对焊环松套法兰 (10)8、平焊环松套法兰 (11)9、法兰盖 (12)10、衬里法兰盖 (13)11、美标带颈平焊法兰 (14)三、法兰类型和密封面形式 (17)一、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。
1、应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。
它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。
此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。
2、材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。
3、分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。
4、执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。
5、国际管法兰标准体系：国际上管法兰标准主要有两个体系。
•以德国DIN(包括原苏联)为代表的欧洲管法兰体系•以美国ANSI管法兰为代表的美洲管法兰体系。
二、12种法兰类型及特点1、板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。
优点：取材方便，制造简单，成本低，使用广泛。
缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。
密封面型式有平面和突面。
2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系，是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。
(完整word版)GB9119-2000国家法兰标准
50
57
165/160
125
18
4
M16
100
3
18
59
2.09
65
73
185/180
145
18
4
M16
120
3
20
75
2.84
80
89
200/195
160
18
4
M16
135
3
20
91
3.24
100
108
220/215
180
18
8
M16
155
3
22
110
4.01
125
133
250/245
210
36/41
24
M33/M36
788
5
50
724
106.2
800
820
1025/1020
950
39/41
24
M36
898
5
52
824
130.5
900
920
1125/1120
1050
39/41
28
M36
998
5
44
924
91参考
1000
1020
1255
1170
42/48
28
M39/M42
1110
5
46
1024
1220
1455/1450
1380
39/41
32
M36
1325
5
44
1223
143参考
凸面平焊钢制管法兰PN 1.6MPa(16bar)MM
法兰介绍
法兰是法兰盘的简称，这个名字是flange的音译，最早是由一个叫爱尔恰尔特的英国人在1809年提出来的，并且还同时提出了法兰的铸造方法，但是在后来的相当一段时间都没有广泛的使用，直到二十世纪初，法兰才在各种机械设备以及管道连接上广泛的使用。
什么是法兰？法兰（Flange），又叫法兰凸缘盘或突缘。
通常是指在一个类似盘状的金属体的周边开上几个固定用的孔用于连接其它部件，在各种机械设备以及管道连接上广泛的使用。
法兰是轴与轴之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接，如减速机法兰。
法兰的分类？1、按化工(HG)行业标准分：整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带颈对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL) 。
2、按石化(SH)行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。
3、按机械(JB)行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
4、按国家(GB)标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
法兰的标准法兰作为一种连接件在国际上都广泛使用，这就需要有统一的标准。
例如说管道法兰现在主要有两个标准体系，即以德国DIN（包括原苏联）为代表的欧洲管法兰体系（DIN，GB，JB，HG20592）和以美国ANSI 管法兰为代表的美洲管法兰体系（包括ANSI，GB，HG20615）。
除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。
法兰类型介绍
法兰类型介绍法兰为带凸缘的零件。
法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。
本文介绍法兰的材质、密封面形式和按国家标准和化工、石化、机械标准的法兰类型。
材质20号、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L。
密封面形式平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）、槽面（G）、榫槽面（TG）、环连接面（RJ）。
按国家标准分为整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
按化工行业标准分为整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。
按石化行业标准分为螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。
按机械行业标准分为整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
阀门连接法兰标准法兰为带凸缘的零件。
法兰可以是单独的，叫做法兰盘，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。
一、钢制管法兰中国机械行业阀门连接法兰标准JB/T 74-1994 管路法兰技术条件JB/T 75-1994 管路法兰类型JB/T 79.1-1994 凸面整体铸钢管法兰JB/T 79.2-1994 凹凸面整体铸钢管法兰JB/T 79.3-1994 榫槽面整体铸钢管法兰JB/T79.4-1994 环连接面整体铸钢管法兰JB/T 81-1994 凸面板式平焊钢制管法兰JB/T 82.1-1994 凸面对焊钢制管法兰JB/T 82.2-1994 凹凸面对焊钢制管法兰JB/T 82.3-1994 榫槽面对焊钢制管法兰JB/T 82.4-1994 环连接面对焊钢制管法兰JB/T 83-1994 平焊环板式松套钢制管法兰JB/T 84-1994 凹凸面对焊环板式松套钢制管法兰JB/T 85-1994 翻边板式松套钢制管法兰JB/T 86.1-1994 凸面钢制管法兰盖JB/T 86.2-1994 凹凸面钢制管法兰盖二、钢制管法兰中国国家阀门连接法兰标准GB/T 9112 ~ GB/T 9124-2000 钢制管法兰，整体钢制管法兰的法兰密封面形式有平面、突面、凹凸面、榫槽面和环连接面。
初学法兰知识点总结
初学法兰知识点总结一、法兰的定义法兰是连接管道、阀门、泵和其他设备的重要组成部分，用于连接管道系统中的各种元件。
它通常由两个平行的法兰盘组成，中间用密封垫圈或填料将它们连接在一起，并通过螺栓或螺柱将其紧固。
二、法兰的种类1. 按法兰盘的形状分类：- 平焊法兰盘- 对焊法兰盘- 锻制法兰盘- 螺纹法兰盘- 螺旋条纹法兰盘- 镦口法兰盘2. 按法兰的连接方式分类：- 对焊法兰- 螺纹法兰- 锻焊法兰- 螺栓连接法兰- 卡箍焊法兰3. 按法兰的结构形式分类：- 普通法兰- 对接法兰- 横通道法兰- 减压法兰4. 按法兰的制造标准分类：- 国际标准法兰- 国内标准法兰- 行业标准法兰三、法兰的作用1. 连接管道和设备法兰是连接管道和设备的重要部分，它可以使管道系统中的各种元件相互连接，形成一个完整的管道系统。
2. 便于安装和维护使用法兰连接管道和设备，可以方便地进行安装和维护，同时也提高了管道系统的灵活性和可靠性。
3. 保证管道的密封性通过法兰的紧固和密封设计，可以有效地防止管道系统的泄漏，保证管道的密封性和安全性。
四、法兰的安装要点1. 法兰盘的平行度和对中度要求高在安装法兰时，要求两个法兰盘的平行度和对中度都要保持在较高的水平，以确保紧固螺栓的平稳和紧密。
2. 法兰螺栓的紧固力要均匀在紧固法兰螺栓时，要遵循对螺栓的交叉紧固，均匀施加力量，使法兰盘与法兰盘之间的密封垫圈或填料得到均匀的压力。
3. 法兰盘的密封垫圈有一定要求在安装法兰时，要选择适合的密封垫圈或填料，具有较好的弹性和耐腐蚀性，以确保管道系统的密封性。
五、法兰的常见问题及处理方法1. 法兰漏气- 可能原因：法兰盘不平行、紧固力不均匀、密封垫圈损坏等。
- 处理方法：重新调整法兰盘的平行度、重新紧固螺栓、更换密封垫圈等。
2. 法兰生锈- 可能原因：法兰表面因为潮湿或者长时间暴露在空气中导致生锈。
- 处理方法：对生锈的法兰表面进行打磨和喷涂防锈漆。
法兰与垫片的基础知识
3、法兰的密封面形式
? 突面（RF）：表面是一个光滑的平面，也可车制 密纹水线。密封面结构简单，加工方便，且便于 进行防腐衬里。但是，这种密封面垫片接触面积 较大，预紧时垫片容易往两边挤，不易压紧。
? 突面密封面主要用于窄面法兰，即垫片的接触面 位于螺栓孔所包围的区域范围内，也就是突面密 封面对的垫片外径正好与法兰连接螺栓内切圆直 径相当，安装时可借助螺栓使垫片位置固定在法 兰面中央。这种密封面在法兰上应用最为广泛。
3、法兰的密封面形式
3、法兰的密封面形式
? 环连接面（RJ）：环连接面主要用在带颈对焊法 兰与整体法兰上，适用压力范围为 （6.3MPa≤PN≤25.0MPa）。
? 环连接面密封的法兰，也属于窄面法兰，井在法 兰的突面上开出一环状梯形槽作为法兰密封面， 和榫槽面法兰一样，这种法兰在安装和拆卸时必 须在轴向将法兰分开，因此，在管线设计时要考 虑到将法兰在轴向分开的可能。
2、法兰的结构形式
2、法兰的结构形式
? 松套法兰的连接实际也是通过焊接实现的，只是 这种法兰是松套在已与管子焊接在一起的附属元 件上，然后通过连接螺栓将附属元件和垫片压紧 以实现密封，法兰（即松套）本身则不接触介质。 这种法兰连接的优点是法兰可以旋转，易于对中 螺栓孔，使用在大口径管道上易于安装，也适用 于管道需要频繁拆卸以供清洗和检查的地方。其 法兰附属元件材料与管子材料一致，而法兰材料 可与管子材料不同，因此比较适合于输送腐蚀性 介质的管道。
? 全平面（FF）：全平面密封适合于压力较小的场 合（PN≤1.6MPa）；
3、法兰的密封面形式
? 平面密封面主要用于宽面法兰及低压管道系统中， 与相配密封垫片接触面分布于法兰螺栓中心圆的 内外两侧。对应的垫片材质多为石棉橡胶等非金 属软质材料，垫片预紧比压较低，无论是平焊法 兰还是对焊法兰或者是承插法兰都有用到。
法兰基础知识
化工装置中大量采用法兰连接，分为设备法兰与 管法兰两大系列。设备法兰维修中很少需要更换； 检修中常常在更换阀门、液位计、等零部件时， 管法兰需同步更换。
1、法兰的分类
按化工(HG)行业标准分：
整体法兰
(IF)、
螺纹法兰
(Th)、
板式平焊法兰 (PL)、
带颈对焊法兰 (WN)、
2、法兰的结构形式
2、法兰的结构形式
平焊法兰又称搭焊法兰。平焊法兰与管子的连接 是将管子插入法兰内孔至适当位置，然后在搭焊， 其优点在于焊接装配时较易对中，且价格便宜， 因而得到了广泛的应用。按内压计算，平焊法兰 的强度约为相应对焊法兰的三分之二，疲劳寿命 约为对焊法兰的三分之一。所以，平焊法兰只适 用于压力等级比较低，压力波动、振动及震荡均 不严重的管道系统中。
3、法兰的密封面形式
4、法兰的压力等级
法兰标准：HG20592-2009(PN系列）\HG206152009（Calss系列）
欧洲体系分为 0.25MPa、0.6MPa、1.0MPa、 1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa、 16.0MPa、25.0MPa共10个压力等级，适用公称 直径DN=10～2000mm。
2、法兰的结构形式
螺纹法兰是将法兰的内孔加工成管螺纹，并和带 螺纹的管子配合实现连接，是一种非焊接法兰。 与焊接法兰相比，它具有安装、维修方便的特点， 可在一些现场不允许焊接的场合使用。但在管道 温度变化急剧或温度高于20℃低于-45℃的条件 下，建议不使用螺纹法兰，以免发生泄漏。
2、法兰的结构形式
美洲体系分6个压力等级适用于dn151500mmclass磅级15030060090015002500公称压力mpa205011015026042044法兰的压力等级法兰的压力等级44法兰的压力等级法兰的压力等级44法兰的压力等级法兰的压力等级55法兰的材质法兰的材质wcb碳钢lcb低温碳钢lc335镍钢wc5125铬05钼钢wc9225铬c55铬05钼c129铬1钼ca6nm412铬钢ca15412铬cf8m316不锈钢cf8c347不锈钢cf8304不锈钢cf3304l不锈钢cf3m316l不锈钢cn7m合金钢m351蒙乃尔n7m哈斯特镍合金bcw6m哈斯塔镍合金ccy40因科镍合金等
法兰的结构形式
法兰的结构形式圆钢是指截面为圆形的实心长条钢材。
其规格以直径的毫米数表示，如“ 50”即表示直径为50毫米的圆钢。
圆钢分为热轧、锻制和冷拉三种。
热轧圆钢的规格为5.5-250毫米。
其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓及各种机械零件;大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。
45#圆钢是指截面为圆形的实心长条钢材。
其规格以直径的毫米数表示，如“ 50”即表示直径为50毫米的圆钢。
45#圆钢分为热轧、锻制和冷拉三种。
热轧圆钢的规格为 5.5-250毫米。
其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓及各种机械零件;大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。
圆钢与其它钢筋的区别:1 外型不一样,圆钢外型光园,无纹无肋,其它钢筋表面外型有刻纹或有肋.这样就造成圆钢与混凝土的粘结力小,而其它钢筋与混凝土的粘结力大. 2 成份不一样,圆钢(一级钢)属于普通低碳钢,其它钢筋多为合金钢. 3 强度不一样.圆钢强度低,其它钢强度高,即直径大小相同的圆钢与其它钢筋相比,圆钢所能承受的拉力要比其它钢筋小,但圆钢的塑性比其它钢筋强,即圆钢在被拉断前有较大的变形,而其它钢筋在被拉断前的变形要小得多.法兰连接法兰(flange)连接就是把两个管道设备、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。
有的管件和器材已经自带法兰盘，也是属于法兰连接。
法兰连接是管道施工的重要连接方式。
法兰连接使用方便，能够承受较大的压力。
在工业管道设备中，法兰连接的使用十分广泛。
在家庭内，管道直径小，而且是低压，看不见法兰连接。
如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。
三通为管件、管道连接件。
三通用在主管道要分支管处：1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，ppc等。
2.以制作方法划分可分为顶制、压制、锻制、铸造等。
法兰的分类和结构形式
法兰的分类和结构形式法兰的分类1.以材质划分碳钢法兰，铸钢法兰，合金钢法兰，不锈钢法兰，铜法兰，铝合金法兰等。
2.以制作方法划分可分为锻造法兰、铸造法兰、焊接法兰等。
3.以制造标准划分可分为国标（GB）（化工部标准、石油标准、电力标准）、美标（ASTM）、德标（DIN）、日标（JB）等。
我国钢制管法兰GB国家标准体系1.法兰的公称压力：0.25Mpa-42.0Mpa系列1：PN1.0、PN1.6、PN2.0、PN5.0、PN10.0、PN15.0、PN25.0、PN42（主系列）系列2：PN0.25、PN0.6、PN2.5、PN4.02.法兰的结构形式：a、平焊法兰PL；b、平焊带颈SO；c、对焊法兰WN；d、承插焊法兰SW；e、松套法兰PJ/SEf、整体管IF；g、螺纹法兰Th；h、法兰盖BL,衬里法兰盖BL（S）.3.法兰密封面型式：平面FF、突面RF、凹面FM、凸面MF、榫槽面TG、环连接面RJ法兰的应用平焊钢法兰：适用于公称压力不超过2.5Mpa的碳素钢管道连接。
平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种。
光滑式平焊法兰的应用量最大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。
对焊钢法兰：用于法兰与管子的对口焊接，其结构合理，强度与钢度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠。
公称压力为0.25-2.5Mpa的对焊法兰采用凹凸式密封面。
承插焊法兰：常用于PN≤10.0Mpa,DN≤40的管道中；松套法兰：松套法兰俗称活套法兰，分焊环活套法兰，翻边活套法兰和对焊活套法兰。
常用于介质温度和压力都不高而介质腐蚀性较强的情况。
当介质腐蚀性较强时，法兰接触介质的部分（翻边短节）为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、阀门等做成一体，这种型式在设备和阀门上常用。
法兰密封结构
法兰密封结构1. 简介法兰密封结构是一种用于连接管道、阀门和设备的重要密封结构。
它通过将两个法兰连接在一起，并使用垫片或填料来实现密封，从而确保管道系统的安全运行。
法兰密封结构广泛应用于石油、化工、电力、造船等行业。
2. 法兰类型2.1 按连接方式分类•焊接法兰：焊接法兰是将法兰直接焊接在管道上，具有结构简单，强度高的特点，常用于高温、高压条件下的管道系统。
•螺栓连接法兰：螺栓连接法兰是通过螺栓将两个法兰连接在一起，并使用垫片或填料进行密封。
螺栓连接法兰具有拆卸方便、适用范围广的特点，常用于一般工况下的管道系统。
2.2 按结构形式分类•平焊法兰：平焊法兰是最常见的一种法兰结构，其连接面为平面，适用于低压、常温条件下的管道系统。
•对焊法兰：对焊法兰是连接面形状为斜面的法兰，它能够承受较大的压力，适用于高压、高温条件下的管道系统。
•盲板法兰：盲板法兰是一种封堵管道的法兰，其连接面上没有孔洞，用于关闭或封堵管道系统。

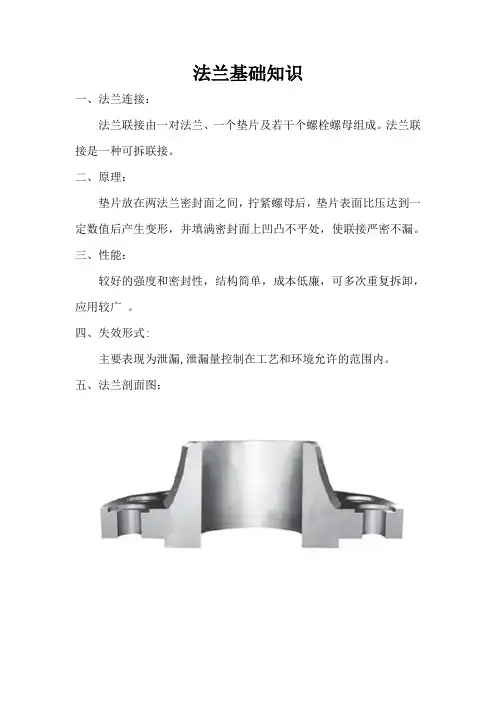

3. 法兰密封原理法兰密封的主要原理是通过垫片或填料在法兰连接面上形成密封。
具体原理如下：•垫片密封：垫片是一种用于填充法兰连接面间隙的弹性材料，常见的垫片材料有橡胶、铁皮、不锈钢等。
当法兰连接时，垫片被挤压，填充了连接面间的不平整部分，从而实现了密封。
•填料密封：填料是一种填充在法兰连接面间隙的可塑性材料，常见的填料有石棉、聚四氟乙烯等。
填料通过填充连接面的间隙，形成密封，同时能够适应一定的变形和振动。
4. 法兰密封的设计与选型在进行法兰密封的设计与选型时，需要考虑以下因素：•工作条件：包括压力、温度、介质等工作条件，不同工况下需要选择适合的法兰类型和垫片或填料材料。
•材料选择：根据介质的性质和工作条件，选择适合的法兰和垫片或填料材料。
常见的法兰材料有碳钢、不锈钢、合金钢等，垫片或填料材料有橡胶、石棉、聚四氟乙烯等。
•密封性能：根据工作条件和要求，选择合适的密封性能。
常见的密封性能包括气密性、水密性、耐腐蚀性等。
