电动液压推杆工作原理

电动液压推杆工作原理
电动液压推杆是一种利用电动机和液压系统共同工作的装置，主要用于产生线性推力。

其工作原理如下：
1. 电动机驱动：首先，电动机被启动，通过输入电能将电能转化为机械能。

电动机通常会通过减速装置将高速低扭矩的电动机输出转化为低速高扭矩的输出。

2. 液压系统供能：液压系统中的泵将液体从油箱中抽入，通过压力将液体推送到液压推杆中。

液压系统通常还包括一个储油器和一个油液过滤器，以确保液体的供应和质量。

3. 液体传输：液体从泵输出后，通过管道传输到液压推杆中。

在液压推杆的下部，有一个液压缸，液体会被推入液压缸中。

4. 液压缸工作：当液体流入液压缸时，它通过对液压缸另一侧的活塞施加力，从而推动活塞沿着液压推杆的轴向移动。

液压缸内的压力随着液体的输入而增加，从而产生推力。

5. 推杆运动：由于液压缸中的活塞移动，液压推杆也会随之移动。

推杆的移动速度和行程可以通过控制液体的流量和液压缸的尺寸来调节。

总结起来，电动液压推杆通过电动机驱动和液压系统供能，将液体传输到液压缸中，从而产生推力，推动液压推杆的运动。

这样的装置在许多工业和机械应用中都有广泛的使用。

电液推杆概述

电液推杆概述1.1、电液推杆简介电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。

已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门，是一种通用的动力源。

电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样可正常运转，不会烧毁或损坏其它机件。

电动推杆和电动执行机构则无法可比。

2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。

3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。

4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。

5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。

6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。

在恶劣的环境下不吸尘、不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长久。

7、投资小。

气缸需建昂贵的空压站，气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接通电源即可使用。

8、维修方便。

在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细地维修，这就影响了全部工作的正常运行。

1.2、电液推杆的工作原理及功能1.2.1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

1.2.2、主要功能（1）过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。

电动液压推杆系列

电动液压推杆系列概述：DYT、DYTB型系列电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中(程序)控制。

现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。

原理与功能l、工作原理：电液推杆以电动机为动力源，通过电动机正(反)向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点。

电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。

电机虽在转动，但不会烧毁。

3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。

4、可根据用户要求，在额定的速度范围内进行无级调节速度。

5、可根据用户要求，在额定饿输出里范围内进行无级调节推、拉力。

6、可根据用户要求，在额定的行程范围内进行无级调节行程。

选型说明电液推杆主要是由推的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户的特殊要求，配套三种调节功能，即：速度调节，推，拉力，调节，行程调节(行程开关定位)。

除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。

以下举“DYTZBl000—500／110—X型电液推杆”为例，分别说明如何选型和型号编制的方式。

l、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆。

其最大推力10KN。

行程500HH，最大速度110mm／s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZBl000—500／110一X。

(B为防爆标记，X表示向下推)2、型号编制的方式：4、DYTZ型整体直式电液推杆。

电液推杆

电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构、控制机构和动力源组成。

根据现场安装空间及用户使用情况电液推杆可有多种结构形式。

电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。

从市场规则来看，出于市场短缺，供给远小于需求，造成市场哄抢。

垄断性行业，涨价由垄断企业或部门决定。

电液推杆应用于装斗闸门后，拆除了原有的配重铸铁块和撞击支臂。

现在，箕斗在装载过程中，再也不需要靠速度产生撞击力来打开扇形闸门；只需要将箕斗慢慢下放滑行至箕斗限位槽钢处，箕斗尾部的行程开关挡块就会触碰到行程开关，使其控制线路导通让电液推杆得电拉动扇形闸门，实现自动开仓装矸。

在设定的10秒延时后，控制线路使电液推杆反转，实现自动关仓。

整个开关仓过程，只需要电液推杆液压缸的伸缩来完成，箕斗不再与任何物体发生碰撞；电液推杆用途特点1、用途：电液推杆是往复直线运动的驱动装置，适用于需要往复推、拉运动，也适用于上升、下降或夹紧工作物的场所，并可运距离、高空及危险地点集中或程序控制，广泛用于冶金、电力、化工、煤炭、矿山、机械、水利、运输、水泥、港口码头等。

2、特点：可在恶劣环境下工作，不吸尘、不进水、便于安装、维护;可以带负荷启动，有超负荷保护能力；其推拉力及工作速度可按需要无级调速；工作能耗低且操作简单。

一旦用户不接受涨价，那么涨价企业势必会失去一部分市场份额，而当前的电机市场鱼目混杂，会不会有部分机电企业趁调价之机恶性争夺市场份额，破坏市场秩序呢？新价格体系是否能颠覆成本倒挂时代，不是一家两家企业就能决定的，而是要众多的企业形成联盟，面对调价产生的各种压力、困难，能够携手解决，共同承担。

逐步让电机客户理解调价是无奈之举，使各电机企业能够在相对公平的环境下，告别成本倒挂时代，赢得属于自己的利润，保证整个电液推杆的健康发展。

目前扬州市场410户经营者的电液推杆全部通过中国旧货网站进行公布，只要一个电话就可以实现全国调配旧货。

电动推杆简介及其工作原理与内部结构透析

电动推杆简介及其工作原理与内部结构透析电动推杆机械是一种能够进行来回的往返运动的通过电力驱动的设备并被用于各种或简单或复杂的工艺流程当中,作为电动执行机构以实现远方集中控制或自动控制；电动推杆是什么：一种通用部件，自产生以来，以被广泛应用于电力，机械、冶金、交通、煤炭、化工、粮饲加工机械等部门，深受广大用户欢迎。

电动推杆等级：按额定推力目前分为25、100、300、500、700、1000、1600、3200、5000、10000、20000、30000公斤等12个等级，按行程为100、200、300、400、500、600、700、800、900、1000、1100、1200、1300毫米，电动推杆每种行程又有42或84，50或100，26.6或53.2两种速度。

电动推杆工作原理：电动机通过一对齿轮减速后带动一对丝杠螺母把电机的旋转运动变为直线运动，利用电动机正反转完成推拉动作。

推力和拉力相等。

如通过各种杠杆、摇杆或连杆等机构可完成转动、摇动等复杂动作。

电动推杆通过改变杠杆力臂长度可以增长行程。

电动推杆自动保护：推杆内设有过载自动保护装置，推杆行程到极限位置或超过额定推力一定数值时，推杆自动停机工作，达到超载保护作用，使电机及构件不被损坏，但不可以此做行程开关使用。

因此要求在被推拉的构件装有开关，或着在电动推杆上装外接行程开关装置，以控制推杆正常起停。

电动推杆内部结构：电动推杆由驱动电机、减速齿轮、丝杆、铜螺母、导管、推杆、滑座、弹簧、外壳及安全开关等零件所组成。

结构紧凑、动作灵活、安装方便。

在客户选择电动推杆机时能够方便检测我们会使用外接的开关半置包括使用的支撑架构当然还包括推杆的保护箱。

电动推杆是一种新型的电动执行机构，电动推杆主要由电机、推杆和控制装置等机构组成的一种新型直线执行机构，可以实现远距离控制、集中控制。

电动推杆在一定范围行程内作往返运动，一般电动推杆标准行程在，100，150，200，250，300，350，400mm，特殊行程也可根据不同应用条件要求设计定做。

电液推杆工作原理

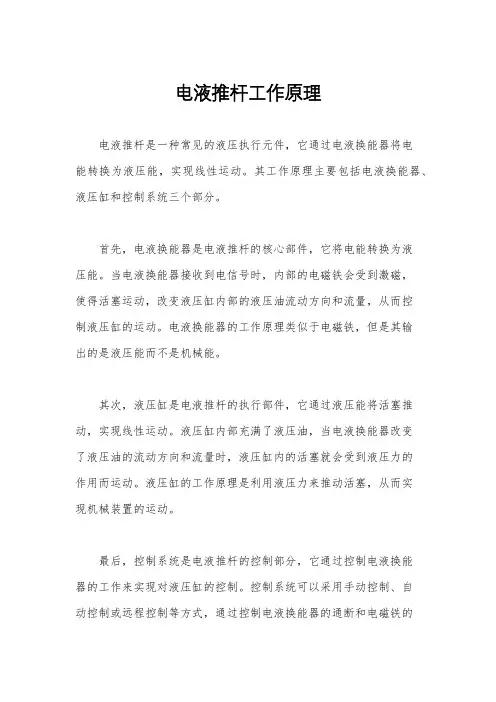

电液推杆工作原理
电液推杆是一种常见的液压执行元件，它通过电液换能器将电
能转换为液压能，实现线性运动。

其工作原理主要包括电液换能器、液压缸和控制系统三个部分。

首先，电液换能器是电液推杆的核心部件，它将电能转换为液
压能。

当电液换能器接收到电信号时，内部的电磁铁会受到激磁，
使得活塞运动，改变液压缸内部的液压油流动方向和流量，从而控
制液压缸的运动。

电液换能器的工作原理类似于电磁铁，但是其输
出的是液压能而不是机械能。

其次，液压缸是电液推杆的执行部件，它通过液压能将活塞推动，实现线性运动。

液压缸内部充满了液压油，当电液换能器改变
了液压油的流动方向和流量时，液压缸内的活塞就会受到液压力的
作用而运动。

液压缸的工作原理是利用液压力来推动活塞，从而实
现机械装置的运动。

最后，控制系统是电液推杆的控制部分，它通过控制电液换能
器的工作来实现对液压缸的控制。

控制系统可以采用手动控制、自
动控制或远程控制等方式，通过控制电液换能器的通断和电磁铁的
激磁来实现对液压缸的运动控制。

控制系统的工作原理是通过改变电液换能器的工作状态来实现对液压缸的控制，从而实现机械装置的运动控制。

总的来说，电液推杆的工作原理是通过电液换能器将电能转换为液压能，再通过液压缸实现线性运动，并通过控制系统实现对液压缸的控制。

它具有结构简单、运动平稳、输出力大等特点，在工业自动化领域得到了广泛的应用。

希望本文对电液推杆的工作原理有所帮助，谢谢阅读。

【电液推杆工作原理最全解析】

【电液推杆工作原理最全解析】以下为您介绍一般电液推杆工作原理，包括电液推杆电气原理图、电液推杆液压原理图，若有疑问可直接致电电液推杆厂家要求技术支持。

（电液推杆液压原理图）电液推杆工作原理电液推杆是以电动机位电力源，通过电机的正反转，带动双向动力泵输出压力油，经过控制阀组，输送至油缸，实现油缸活塞杆的往复运动。

以下为您介绍电液推杆的心脏：组合阀的工作原理组合阀是电液推杆中的核心控制组件，其结构如（图2）所示，它通过阀体内部将两个溢流阀阀芯，两个单向阀阀芯、两个单向球阀阀芯连接，集合成结构及功能对称的组合阀。

组合阀主要功能为：调节系统压力、控制电液推杆输出力的大小、控制液流方向及活塞杆运动方向、系统过载保护等。

组合阀工作原理图：电液推杆组合阀原理图（图3），该图的组合阀通过阀体内部孔道将阀2、阀3、阀4、阀8、阀9、阀10组成功能对称的压力控制、方向控制回路，其主要功能为：调节系统压力控制液压系统输出压力的大小；控制液压流向及往返运动，系统过载保护。

电液推杆组合阀的工作原理：1.活塞杆外行时：电机正转时，双向泵左边油口为出油口，液压油经过单向阀3进入油缸5的无杆缸腔，同时液控单向阀8打开，油缸5的有杆缸腔的油经过8回油箱。

2.活塞杆内行时：电机反转，双向齿轮泵1右边油口为出油口，液压油进过单向阀9进入油缸5的有杆腔，同时控制单向阀4打开，油缸5的无杆腔的油经过阀4回油箱。

3.系统压力调节及过载保护：活塞杆外行时压力调节，由溢流球阀控制2控制，当过载时限定系统最高压力，即控制电液推杆输出的最大推力。

活塞杆内行过程压力调节，由溢流阀10控制当过载时系统最高压力，即控制单向阀输出的最大推力。

（电液推杆电气原理图）电液推杆安装与调试1、向电液推杆内注入洁净的46#液压油(注入前要过滤)，装好加油口盖，检查密封性能，接通电动机电源，将电液推杆安装在工作位置连接好传动装置后，即可使用。

2、按电器原理图及接线端子图接线，并确认推杆已加满液压油。

液压推杆用途

液压推杆用途
液压推杆，又称推杆电机，电动缸及线性驱动器。

电动推杆是一种将电动机的旋转运动转变为推杆的直线往复运动的电力驱动装置。

可用于各种简单或复杂的工艺流程中作为执行机械使用，以实现远距离控制，集中控制和自动控制。

电动推杆的分类，按丝杆形式分：梯形丝杆式，滚珠丝杆式，行程滚珠丝杆式等。

按电机类型分：直流电机式，交流电机式，步进电机式，伺服电机式等。

电动推杆工作原理：电动机经齿轮减速后，带动一对丝杆螺母。

把电机的旋转运动变为直线运动，利用电动机正反转完成推杆动作。

如通过各种杠杆，摇杆或连杆等。

制动器电液推杆工作原理

制动器电液推杆工作原理
制动器电液推杆是用于汽车制动系统的一种重要部件，其工作原理如下：
1. 当驾驶员踩下制动踏板时，将通过机械传动或者电子信号传递到制动器电液推杆上。

2. 制动器电液推杆内部包含有一个活塞，当收到制动信号后，活塞会向前运动。

3. 活塞前端连接着制动主缸，后端连接着制动泵。

4. 当活塞运动向前时，会将制动液推入到制动主缸中。

5. 制动主缸内部也有一个活塞，当液体进入主缸后，活塞也会向前运动。

6. 当主缸活塞向前运动时，液压力会通过制动管路传递给轮子上的制动器。

7. 制动器会根据液压力的大小来施加制动力，通过摩擦来减速车辆。

8. 当驾驶员松开制动踏板时，制动器电液推杆会通过弹簧力或者其他机械装置将活塞推回原位，减少制动力。

通过这种工作原理，制动器电液推杆能够将驾驶员的制动信号
转化为液压力，经由制动管路传递给制动器，实现汽车的制动功能。

电液推杆

Logo
THANK YOU
电液推杆产品特点
电液推杆产品特点（1）结构紧凑、安装方便、占据空间小、维护简单。（2）可带负荷起动，具有过载保护功能。（3）回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。（4）推拉力，速度（用户要求）无级可调，驱动力范围极广。（5）动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制精确（≥0.5mm）。（7）机电液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。
电液推杆产品结构
液压控制阀组主要由溢流阀，吸油单向阀，调速阀（用户要求），液控单向阀（液压锁）等组成，也可根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。一般有推出自锁，拉回自锁和推拉均自锁；运行速度有可调速型，不可调速型；电液推杆工作角度有水平推，向上推（包括斜向上），向下推（包括斜向下）等几种。
电液推杆工作原理
电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构（油缸）、控制机构（液压控制阀组）和动力源（油泵电机等到）组成。根据现场安装空间及用户使用情况电液推杆可有多种结构形式（具体见电液推杆外形尺寸图，也可根据用户要求定制样式）。电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。
电液推杆
山东中煤zmjt057
目录
电液推杆产品介绍电液推杆工作原理电液推杆产品结构电液推杆产品特点
电液推杆产品介绍
电液推杆产品介绍电液推杆是一种集机、电、液为一体的液压驱动机械手， zmjt057适用于需要往复推拉直线（或往复旋转一定角度）运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远距离危险地区的集中或自动控制。 zmjt057

电液推杆工作原理、结构性能、型号表示方法及电液推杆电气线路图

一、电液推杆概述：DYT系列电液推杆是一种集机、电、液为一体的液压驱动机械手，适用于需要往复推拉直线〔或往复旋转一定角度〕运动，也可用于需要上升、下降或夹紧工作物的场所，并可实现远间隔危险地区的集中或自动控制。

已广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利建材、运输等部门，是一种通用的动力源。

二、电液推杆工作原理与构造性能：1、工作原理：电液推杆是一种机、电、液一体化的新型柔性传动机构，它以执行机构〔油缸〕、控制机构〔液压控制阀组〕和动力源〔油泵电机等到〕组成。

根据现场安装空间及用户使用情况电液推杆可有多种构造形式〔详细见电液推杆外形尺寸图，也可根据用户要求定制款式〕。

电动机通过正反转驱动双向液压泵正反输出压力油，经液压控制阀送至油缸，也实现活塞杆的往复运动。

2、构造性能：液压控制阀组主要由溢流阀，吸油单向阀，调速阀〔用户要求〕，液控单向阀〔液压锁〕等组成也可根据电液推杆的工作特性，设计不同功能的油路组合阀，满足其工作要求。

一般有推出自锁，拉回自锁和推拉均自锁；运行速度有可调速型，不可调速型；电液推杆工作角度有程度推，向上推〔包括斜向上〕，向下推〔包括斜向下〕等几种。

电液推杆主要有以下优点：〔1〕构造紧凑、安装方便、占据空间小、维护简单。

〔2〕可带负荷起动，具有过载保护功能。

〔3〕回路设双向液压锁，可停在规定行程范围内的任意位置并自锁，且保持输出力不变。

〔4〕推拉力，速度〔用户要求〕无级可调，驱动力范围极广。

〔5〕因故断电，推杆自锁，防止发惹事故。

〔6〕采用全液压传动，动作灵敏，运行平稳，能有效缓冲外来冲击力，行程控制准确〔≥0.5mm〕〔7〕机电液一体化全封闭构造，工作油路循环于无压的封闭钢筒里，体积小，不渗油，在恶劣的工作环境下，不吸尘，不进水，内部不锈蚀，使用寿命长。

三、型号表示方法：四、电液推杆电气线路图〔仅供参考〕：。

电液推杆工作原理PPT课件

学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
Байду номын сангаас
结束语
当你尽了自己的最大努力时，失败也是伟大的，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
演讲人：XXXXXX 时间：XX年XX月XX日
电液推杆
电液推杆工作原理
电液推杆原理图
概况
电液推杆是往复直线运动的驱动装置，适用于需要往复推、拉运动，也可用于上升、下降或夹紧工作的场所，并可进行远距离、高空及危险地点集中或程序控制，广泛适用于冶金、电力、化工、煤炭、矿山、机械、水利、运输、水泥、
港口码头等。
优点
1.电液推杆是机电液一体全封闭结构的产品，在恶劣的工作环境下，不吸尘、
不进水，便于安装、维护。 2.可以带负载启动，具有超负荷保护能
力。
3.产品采用全液压传动，动作灵活，工作平稳，能有效缓冲外来的冲击。
4.加工工艺优良，行程控制准确。
5.电液推杆的推力、拉力及工作速度可按需要无级调整，这是电动推杆和气缸无法实现的，安全节能，在推力或拉力及速度相同的情况下，电液推杆消耗的
电能小于电动推杆和气缸。
6.电液推杆为一独立体系，安装方便操作简单，投资小，而气动或液压传动需配置空气压缩机或液压站，管路复杂，安装困难，而且投资较大，因此，电液

DYT系列电液推杆说明书

DY 系列电液执行器DYT 型电液推杆安装使用说明书一、工作原理：通过控制电机正、反转，驱动油泵向执行油缸前腔或后腔供油从而实现执行器推杆(油缸活塞)的伸出或缩回。

二、产品出厂前液压系统及油箱油量均已按定货要求调整好，用户无须做任何调整，接通电源及电液执行器控制箱或控制电路即可使用。

三、电液执行器的安装及运行：1. 用户应根据定货时所选规格执行器的铰轴（或法兰）及前叉轴销尺寸，自制铰轴（或法兰）座架及与推杆前叉连接的部件。

2.安装前检查执行器外观及油箱油量（运输过程中有可能因过度碰撞造成破损及油液泄漏）。

检查油量时将执行器水平放置，铭牌（或油箱警告标志）向上，把油箱加油口（通气）螺塞拧开，检查油箱中油面应距油口座面20~ 40mm（见附图1）；油面过高易造成运行中加油口溢油，过低易造成因亏油而运行不良！3.固定电液执行器，将执行器与铰轴（或法兰）座架及被驱动机件安装好；拧松油箱加油口螺塞1~2圈，使油箱与大气相通，否则可能影响正常运行。

正常情况下执行器能在铭牌（或油箱警告标志）朝上的水平状态倾斜正、负15~30度角范围内使用，如安装使用状态超出此范围时应在定货时注明实际使用状态，以便在产品出厂前进行必要的调整）。

接通电机正、反转控制电路或本厂生产的电液执行器控制箱（见附图2,附图3）。

4.通电运行，点动调整被驱动装置的前、后终端位置；用户应根据使用情况，自行安装行程开关限位装置。

在需要前、后终端位置需保证万无一失的场合（如电厂皮带线上犁煤器的落犁终端位置），为防止限位开关电器失灵，建议用户安装固定挡铁式安全措施。

若用户选用的是A型或B型电液推杆，则可直接调整执行器自带的限位装置（接近开关滑动支架）以适应工作行程，其中B型电液。

电液推杆工作原理

电液推杆工作原理
电液推杆是一种将液压系统的动力转化为机械运动的装置。

其工作原理主要包括液压缸、活塞、液压油和控制部分。

液压缸是电液推杆的核心部件，由活塞缸和活塞组成。

液压油通过液压泵进入液压缸的活塞上方或下方的工作腔，通过液压系统的控制，使得活塞在液压力的作用下进行往复运动。

当液压油进入活塞的上方工作腔时，由于活塞的面积较大，液压力作用在活塞上方的面积上，形成一个向下的压力。

同时，活塞下方的工作腔被液压油排空，形成一个低压区域。

由于液压力传递的原理，活塞会受到向下的力，从而向下运动。

当液压油进入活塞的下方工作腔时，由于活塞的上方面积较大，液压力作用在活塞下方的面积上，形成一个向上的压力。

同时，活塞上方的工作腔被液压油排空，形成一个低压区域。

由于液压力传递的原理，活塞会受到向上的力，从而向上运动。

通过控制液压系统中的阀门，可以实现对液压推杆的运动方向和速度的控制。

当液压油进入活塞上方工作腔时，液压推杆向下运动；当液压油进入活塞下方工作腔时，液压推杆向上运动。

通过控制液压泵的流量和阀门的开启程度，可以控制液压推杆的速度和力量。

总之，电液推杆通过液压油的压力作用，驱动活塞进行往复运动，从而实现机械装置的运动。

该装置广泛应用于各种需要大力输出、精密控制和长行程的机械系统中。

电液推杆与电动推杆

电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样正常运转，却不会烧毁或损坏其他机件。

电动推杆、电动执行机构则无法可比。

2、电液推杆可以带负荷启动，而电动推杆、电动执行机构却很困难。

3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，所以驱动里范围广，而电动推杆和气缸则无法办到。

4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。

5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效地缓解外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。

6、电液推杆采用电、液一体化全封闭结构，工作油路循环与无压的封闭钢筒内，体积小，不漏油，便于安装维修。

在恶劣的环境下不吸尘、不进水、内部不锈蚀，使用寿命比气缸、电动推杆和电动执行机构长久。

7、投资小，气缸需建昂贵的空压站，且气压管路易泄漏，气压不稳定，噪音高；液压缸需建液压站，而电液推杆只需接同电源即可使用。

8、维修方便。

在特殊情况下，电液推杆只需更换即可，而液压缸则需先慢慢查明故障原因，再进行仔细维修，这将影响全部工作的正常运行。

电液推杆与电动推杆、电动执行机构、液压缸、气缸的比较一览表比较的项目电液推杆电动推杆电动执行机构液压缸汽缸过载自动保护功能优差差-可优良自琐功能优优差优差带负荷启动优差-可可极优可不烧毁电机优差差优/额定范围内输出力的无级调节优/ 可优差额定范围内速度的无级调节优差差优/额定范围内行程的无级调节优优优优差输出力大小大大小投资一般低高高极高节能效果好好差差差机械效率高低低高低控制方法简简繁简简维护量少少多少多故障率少多多一般多冲击力小大大小极大噪音低低高低极高体积一般小大小大造型说明电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据拥护特殊要求，配套三种调节功能，即：速度调节推、拉力调节，行程调节（行程开关定位）。

电液推杆原理

电液推杆原理
电液推杆是一种基于液压原理工作的装置，它可以通过液体的压力来推动线性运动。

它由一个液压缸和一个活塞杆组成。

工作原理如下：当液压油进入液压缸时，它会施加压力在活塞上。

这个压力会把活塞向外推动，从而推动活塞杆。

活塞杆的线性运动可以通过液压油的压力来控制。

当液压油被排出液压缸时，活塞会回到初始位置。

电液推杆通常配备了一个电控系统，可以通过电磁阀来控制液压油的流动。

通过改变电磁阀的开闭状态，可以控制液压油进入或排出液压缸，从而控制活塞的运动。

电液推杆可以实现快速和精确的线性运动，广泛应用于工业生产中的自动化设备。

电液推杆的优点是具有较大的推力和较长的行程，可以根据实际需求进行定制。

它的缺点是体积较大，且需要液压系统的支持。

此外，电液推杆的维护成本较高，需要定期更换液压油和检查液压元件的状态。

总之，电液推杆通过液压原理实现线性运动，可以广泛应用于工业自动化领域。

它具有较大的推力和较长的行程，但也需要注意维护和保养。

电动推杆是什么工作原理

电动推杆是什么工作原理
电动推杆是一种利用电动机驱动的机械装置，用于实现直线运动的推力。

其工作原理可以简单描述如下：
1. 电动推杆的核心是电动机。

电动机通常采用直流电机或步进电机，其内部有线圈和永磁体。

当通电时，电动机内的线圈会产生磁场，与永磁体相互作用，从而引起电动机转动。

2. 电动推杆与电动机相连。

通常，电动机内的旋转运动会通过传动装置，如齿轮或皮带等，转化为线性运动。

这样，电动推杆就可以产生推力，用于推动物体或者完成特定的工作任务。

3. 电动推杆通常配备了控制系统。

控制系统可以通过控制电动机的转速和运动方向，来实现对电动推杆的控制。

例如，可以根据需要调整电动推杆的推力大小、推动速度和运动距离等。

综上所述，电动推杆的工作原理就是通过电动机的转动运动转化为线性运动，从而产生推力，用于推动物体或完成各种工作任务。

DYT(B)、XDG(B)型系列电液推杆

DYT(B)、XDG(B)型系列电液推杆DYT(B)、XDG(B)型系列电动液压推杆（简称电液推杆）适用于往复推拉直线（或往复旋转一定角度）运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。

现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等部门，是不可缺少的通用动力源。

原理和功能:1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。

电机虽在转动，但绝不会烧毁。

3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置上，压力油处于保压状态。

4、可根据用户要求，在额定的速度范围内进行无级调节速度。

5、可根据用户要求，在额定的输出力范围内进行无级调节推、拉力。

6、可根据用户要求，在额定的行程范围内进行无级调节行程。

与同类产品的比较电液推杆与电动推杆、电动执行机构、液压缸、气缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样可正常运转，却不会烧毁损坏其它机件。

电动推杆和电动执行机构则无法可比。

2、电液推杆可以带负荷启动，而电动推杆和电动执行机构很困难。

3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，因而具有驱动力范围广，而电动推杆和气缸则无法办到。

4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。

5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。

6、电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒里，体积小、不漏油，便于安装维修。
