雪崩光电二极管的特性

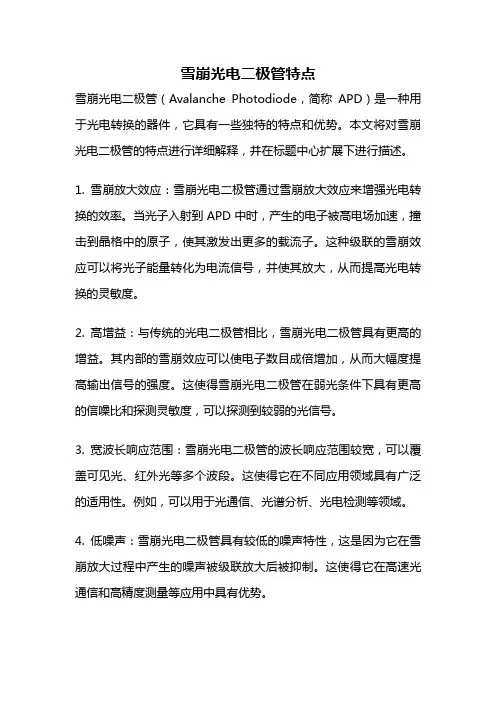

雪崩光电二极管特点
雪崩光电二极管特点雪崩光电二极管（Avalanche Photodiode，简称APD）是一种用于光电转换的器件，它具有一些独特的特点和优势。
本文将对雪崩光电二极管的特点进行详细解释，并在标题中心扩展下进行描述。
1. 雪崩放大效应：雪崩光电二极管通过雪崩放大效应来增强光电转换的效率。
当光子入射到APD中时，产生的电子被高电场加速，撞击到晶格中的原子，使其激发出更多的载流子。
这种级联的雪崩效应可以将光子能量转化为电流信号，并使其放大，从而提高光电转换的灵敏度。
2. 高增益：与传统的光电二极管相比，雪崩光电二极管具有更高的增益。
其内部的雪崩效应可以使电子数目成倍增加，从而大幅度提高输出信号的强度。
这使得雪崩光电二极管在弱光条件下具有更高的信噪比和探测灵敏度，可以探测到较弱的光信号。
3. 宽波长响应范围：雪崩光电二极管的波长响应范围较宽，可以覆盖可见光、红外光等多个波段。
这使得它在不同应用领域具有广泛的适用性。
例如，可以用于光通信、光谱分析、光电检测等领域。
4. 低噪声：雪崩光电二极管具有较低的噪声特性，这是因为它在雪崩放大过程中产生的噪声被级联放大后被抑制。
这使得它在高速光通信和高精度测量等应用中具有优势。
5. 高速响应：由于雪崩放大过程的快速响应特性，雪崩光电二极管具有较高的响应速度。
它可以快速转换光信号为电流信号，适用于高速光通信和高速数据传输等应用。
6. 低工作电压：相比于光电二极管，雪崩光电二极管的工作电压较低。
这使得它在功耗上具有优势，可以降低系统的能耗。
7. 较小尺寸：雪崩光电二极管具有较小的尺寸，重量轻，体积小。
这使得它在集成光学系统和微型设备中的应用更加方便。
雪崩光电二极管具有雪崩放大效应、高增益、宽波长响应范围、低噪声、高速响应、低工作电压和较小尺寸等特点。
这些特点使得它在光通信、光谱分析、光电检测等领域具有广泛的应用前景。
未来随着技术的进一步发展，相信雪崩光电二极管将在更多领域展现出其独特的优势和潜力。
(整理)雪崩光电二极管的特性
雪崩光电二极管工作特性及等效电路模型一．工作特性雪崩光电二极管为具有内增益的一种光生伏特器件，它利用光生载流子在强电场内的定向运动产生雪崩效应，以获得光电流的增益。
在雪崩过程中，光生载流子在强电场的作用下进行高速定向运动，具很高动能的光生电子或空穴与晶格院子碰撞，使晶格原子电离产生二次电子---空穴对；二次电子---空穴对在电场的作用下获得足够的动能，又是晶格原子电离产生新的电子----空穴对，此过程像“雪崩”似的继续下去。
电离产生的载流子数远大于光激发产生的光生载流子，这时雪崩光电二极管的输出电流迅速增加，其电流倍增系数定义为：0/M I I =式中I 为倍增输出电流，0I 为倍增前的输出电流。
雪崩倍增系数M 与碰撞电离率有密切关系，碰撞电离率表示一个载流子在电场作用下 ，漂移单位距离所产生的电子----空穴对数目。
实际上电子电离率n α 和空穴电离率p α是不完全一样的，他们都与电场强度有密切关系。
由实验确定，电离率α与电场强度E J 近似有以下关系：()m b E Aeα-= 式中，A ，b ，m 都为与材料有关的系数。
假定n p ααα==，可以推出011DX M dx α=-⎰式中, D X 为耗尽层的宽度。
上式表明，当01DX dx α→⎰时，M →∞。
因此称上式为发生雪崩击穿的条件。
其物理意义是：在电场作用下，当通过耗尽区的每个载流子平均能产生一对电子----空穴对，就发生雪崩击穿现象。
当M →∞时，PN 结上所加的反向偏压就是雪崩击穿电压BR U .实验发现，在反向偏压略低于击穿电压时，也会发生雪崩倍增现象，不过这时的M值较小，M 随反向偏压U 的变化可用经验公式近似表示为11()nBR M U U =- 式中，指数n 与PN 结得结构有关。
对N P +结，2n ≈;对P N +结，4n ≈。
由上式可见，当BR U U →时，M →∞，PN 结将发生击穿。
适当调节雪崩光电二极管的工作偏压，便可得到较大的倍增系数。
简述雪崩光电二极管的雪崩倍增效应
简述雪崩光电二极管的雪崩倍增效应雪崩光电二极管是一种特殊的光电二极管，具有雪崩倍增效应。
雪崩倍增效应是指在高电压作用下，光电二极管中的载流子会经历雪崩增加的过程，从而使电流放大数倍。
本文将就雪崩光电二极管的雪崩倍增效应进行详细的描述。
我们来了解一下光电二极管的基本原理。
光电二极管是一种能够将光信号转换为电信号的器件。
它由一个PN结构组成，当光照射到PN结上时，光子的能量被吸收，导致电子从价带跃迁到导带，形成电流。
这种光电效应使得光电二极管在光电转换领域具有重要的应用价值。
而雪崩光电二极管则是在光电二极管的基础上引入了雪崩倍增效应。
雪崩倍增效应的实现依赖于PN结的击穿电压。
当PN结受到高电压的作用，电场强度会加大，导致电子受到更强的加速作用，进而激发更多的电子从价带跃迁到导带。
这种级联的过程会不断放大电流，使得光电二极管的灵敏度和增益得到提高。
雪崩倍增效应的实现需要满足一定的条件。
首先，PN结的击穿电压必须大于工作电压，以确保电子可以受到足够的加速作用。
其次，为了提高效应的可控性，通常会在PN结上加上一个反向偏置电压，使得击穿电压更容易达到。
此外，还需要控制击穿电流的大小，以避免PN结过载。
雪崩光电二极管在实际应用中具有广泛的用途。
首先，它可以用于光通信系统中的接收器，用于接收光信号并将其转换为电信号。
由于雪崩倍增效应的存在，光电二极管可以放大微弱的光信号，提高接收器的灵敏度和信噪比。
其次，雪崩光电二极管还可以用于光谱分析仪和光子计数器等仪器设备中，用于检测和测量光信号的强度和能量。
然而，雪崩倍增效应也存在一些问题和挑战。
首先，由于雪崩倍增效应需要较高的工作电压和较大的电流，因此在设计和制造过程中需要考虑电源和散热等问题。
其次，雪崩倍增效应会引入噪声，影响信号的质量和可靠性。
因此，需要采取一些措施来降低噪声水平，提高信号的清晰度和准确性。
雪崩光电二极管的雪崩倍增效应是一种重要的光电效应，可以实现电流的倍增。
雪崩光电二极管 参数
雪崩光电二极管参数摘要：I.雪崩光电二极管简介A.雪崩光电二极管的定义B.雪崩光电二极管的作用II.雪崩光电二极管的重要参数A.响应度B.量子效率C.灵敏度D.增益E.噪声III.雪崩光电二极管的应用领域A.激光通信B.光电探测C.单光子检测D.医学成像IV.雪崩光电二极管的发展趋势A.技术创新B.应用拓展C.市场前景正文：雪崩光电二极管（Avalanche Photodiode，APD）是一种具有内部增益的光电二极管，能够将光信号转化为电信号。
其工作原理类似于光电倍增管，通过施加反向电压产生的内部电场，使得吸收光子激发的载流子（电子和空穴）在强电场作用下加速，进而产生二次载流子，从而实现光电流的放大。
雪崩光电二极管具有高增益、低噪声和高灵敏度的特点，广泛应用于激光通信、光电探测、单光子检测和医学成像等领域。
雪崩光电二极管的重要参数包括响应度、量子效率、灵敏度、增益和噪声。
响应度指的是光电二极管将光功率转换为电信号的能力；量子效率是指光电二极管将吸收的光子转化为电子的效率；灵敏度反映了光电二极管对光信号的检测能力；增益则是雪崩光电二极管内部载流子倍增的效应，使得光电流得以放大；噪声是影响光电探测系统性能的主要因素，包括量子噪声和放大器噪声。
随着科学技术的发展，雪崩光电二极管在技术创新和应用拓展方面取得了显著成果。
例如，采用新型材料和制作工艺，提高了雪崩光电二极管的响应度和灵敏度；利用雪崩光电二极管高增益、低噪声的特点，开发了单光子检测技术，实现了超灵敏度光电探测；在医学成像领域，雪崩光电二极管被应用于光声成像、荧光成像等高端医学成像技术，为疾病诊断提供了有力支持。
总之，雪崩光电二极管作为一种高性能的光电探测器件，在各个领域具有广泛的应用前景。
雪崩光电二极管反向偏压
雪崩光电二极管反向偏压1. 引言在光电子学领域，雪崩光电二极管（Avalanche Photodiode, APD）是一种特殊的光电二极管，其反向偏压高于击穿电压，并能够产生雪崩效应。
雪崩光电二极管以其优异的增益特性和高灵敏度而备受关注。
本文将深入探讨雪崩光电二极管反向偏压的原理、特性以及其在光电子学中的应用。
2. 反向偏压的原理和特性反向偏压是指在电子器件的二极管中，将P型半导体端连接到正极，N型半导体端连接到负极，使P端处于相对高电压的状态。
与普通光电二极管相比，雪崩光电二极管在反向偏压下工作，并利用雪崩效应增强光电信号的强度。
2.1 雪崩效应雪崩效应是指当光子能量比半导体材料的带隙能量更大时，芯片表面电子获得能量后将产生高能电子，并在电场的作用下获得足够的能量，从而撞击与晶格原子相互作用，释放出更多的电子。
这种电子乘载效应将连锁反应，导致电子数目呈几何级数增长，从而实现了光电转换的放大。
2.2 雪崩放大增益相较于传统光电二极管，雪崩光电二极管因雪崩效应的存在，能够实现能量的放大。
当光电二极管的反向偏压高于击穿电压时，光电二极管会进入雪崩区域，在此区域内，高能电子被加速产生，雪崩放大现象出现，从而形成了高增益的光电信号。
3. 雪崩光电二极管的应用3.1 高速通信领域在高速通信领域，雪崩光电二极管被广泛应用于光电探测和光信号放大。
由于雪崩效应的存在，雪崩光电二极管能够提供较高的增益，从而提高了光信号的灵敏度。
它在光通信中的接收端装置中发挥着重要的作用。
3.2 成像与检测应用雪崩光电二极管由于其高增益特性，被广泛应用于低光水平下的成像和检测应用。
在弱光条件下，传统的光电二极管无法提供足够的灵敏度，而雪崩光电二极管能够通过增强和放大光信号，从而实现高品质的图像和信号检测。
4. 个人观点和理解作为一名写手，通过撰写这篇文章，我对雪崩光电二极管反向偏压的原理和特性有了更加深入的理解。
雪崩光电二极管在光电子学领域的广泛应用展示了其在科学研究和技术发展中的重要性和潜力。

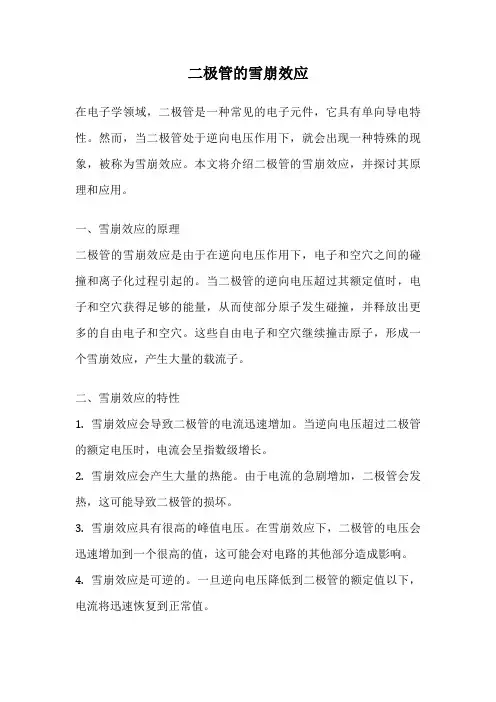

二极管的雪崩效应
二极管的雪崩效应在电子学领域，二极管是一种常见的电子元件，它具有单向导电特性。
然而，当二极管处于逆向电压作用下，就会出现一种特殊的现象，被称为雪崩效应。
本文将介绍二极管的雪崩效应，并探讨其原理和应用。
一、雪崩效应的原理二极管的雪崩效应是由于在逆向电压作用下，电子和空穴之间的碰撞和离子化过程引起的。
当二极管的逆向电压超过其额定值时，电子和空穴获得足够的能量，从而使部分原子发生碰撞，并释放出更多的自由电子和空穴。
这些自由电子和空穴继续撞击原子，形成一个雪崩效应，产生大量的载流子。
二、雪崩效应的特性1. 雪崩效应会导致二极管的电流迅速增加。
当逆向电压超过二极管的额定电压时，电流会呈指数级增长。
2. 雪崩效应会产生大量的热能。
由于电流的急剧增加，二极管会发热，这可能导致二极管的损坏。
3. 雪崩效应具有很高的峰值电压。
在雪崩效应下，二极管的电压会迅速增加到一个很高的值，这可能会对电路的其他部分造成影响。
4. 雪崩效应是可逆的。
一旦逆向电压降低到二极管的额定值以下，电流将迅速恢复到正常值。
三、雪崩效应的应用1. 高压整流器：雪崩效应使得二极管能够承受较高的逆向电压，因此在高压整流器中广泛应用。
高压整流器用于将交流电转换为直流电，如电视机背光源驱动电路、高压电源等。
2. 反击二极管：反击二极管是一种特殊的二极管，其主要作用是在开关电路中防止电压冲击，保护其他元件免受损坏。
反击二极管利用雪崩效应来吸收电压冲击。
3. 光电二极管：光电二极管是一种将光信号转换为电信号的器件。
在光电二极管中，雪崩效应可以增强光电二极管的灵敏度和响应速度。
四、雪崩效应的注意事项1. 逆向电压不应超过二极管的额定电压，以避免雪崩效应对电路造成损坏。
2. 在设计电路时，应合理选择二极管的额定电压和电流，以确保二极管在正常工作范围内。
3. 对于需要使用雪崩效应的应用，应特别注意电路的稳定性和热管理，以避免二极管过热和损坏。
总结起来，二极管的雪崩效应是其逆向电压超过额定值时产生的一种特殊现象。
雪崩光电二极管(APD)
式中，x是过剩噪声指数。其 与器件所用材料和制造工艺有关。 Si-APD的x在0.3-0.5之间，Ge-APD的 x在0.8-1.0之间，InGaAs-APD的x在 0.5-0.7之间。
完整ppt
10
Si，Ge，InGaAs雪崩光电二极管的通 用工作特性参数
ID
完整ppt
11
PIN光电二极管和APD光电二极管 的比较
完整ppt
7
结构——APD
3、SAGM型APD
P-N结加合适的高反向偏压，使耗尽层中光生 载流子受到强电场的加速作用获得足够高的动能 ，它们与晶格碰撞电离产生新的电子一空穴对， 这些载流子又不断引起新的碰撞电离，造成载流 子的雪崩倍增，得到电流增益。在0.6～0.9μm波 段，硅APD具有接近理想的性能。InGaAs（铟镓 砷）/InP（铟磷）APD是长波长（1.3μm，1.55μm ）波段光纤通信比较理想的光检测器。其优化结 构如图所示，光的吸收层用InGaAs材料，它对 1.3μm和1.55μm的光具有高的吸收系数，为了避 免InGaAs同质结隧道击穿先于雪崩击穿，把雪崩 区与吸收区分开，即P-N结做在InP窗口层内。鉴 于InP材料中空穴离化系数大于电子离化系数， 雪崩区选用n型InP，n-InP与n-InGaAs异质界面存 在较大价带势垒，易造成光生空穴的陷落，在其 间夹入带隙渐变的InGaAsP（铟镓砷磷）过渡区 ，形成SAGM（分别吸收、分级和倍增）结构。
与真空光电倍增管相比，雪崩光电二极管具有小型、不 需要高压电源等优点，因而更适于实际应用；与一般的半导 体光电二极管相比，雪崩光电二极管具有灵敏度高、速度快 等优点，特别当系统带宽比较大时，能使系统的探测性能获 得大的改善。
因此，雪崩光电二极管主要应用与激光测距仪、共焦显 微镜检查、视频扫描成像仪、高速分析仪器、自由空间通信 、紫外线传感、分布式温度传感器等领域。
雪崩光电二极管
雪崩光电二极管（APD）1. 简介雪崩光电二极管（Avalanche Photodiode，简称APD）是一种特殊类型的光电二极管，通过利用光电效应将光能转化为电能。
与常规光电二极管相比，APD具有更高的增益和更低的噪声特性，使其在光通信、光电探测、光谱分析等领域中被广泛应用。
本文将介绍雪崩光电二极管的工作原理、特性以及应用领域等内容。
2. 工作原理APD的工作原理基于光电效应和雪崩效应。
光电效应：当光照射到APD的光敏区域时，光子激发了其中的电子，使其获得足够的能量越过禁带，成为自由电子。
这些自由电子在电场的作用下会向电极方向移动，产生电流。
雪崩效应：在雪崩区域，APD的结构被特别设计，使电子在电场的加速下能获得更高的能量，足够激发带负电量的离子。
这些离子再次被电场加速，撞击晶体结构，从而释放出更多的电子，形成一次雪崩放大效应。
这样，通过雪崩效应，每个光子都可以导致多个电子的释放，从而使APD具有较高的增益。
3. 特性APD具有以下几个主要特性：3.1 增益APD具有极高的增益特性，通常在100倍到1000倍以上。
这使得APD能够检测非常弱的光信号，并提供更高的信号到噪声比。
高增益也意味着APD可以克服光电二极管的缺点，如光元件的电子热噪声和放大噪声。
3.2 噪声APD的噪声水平相对较低，主要由雪崩噪声和暗电流噪声构成。
雪崩噪声是由于雪崩效应引起的电荷起伏。
暗电流噪声是与温度相关的内部电流，可以通过降低工作温度来减少。
3.3 响应速度APD的响应速度较高，可以达到几百兆赫兹的范围。
这使得APD适合于高速通信和高频率测量应用。
3.4 饱和功率APD具有饱和功率的概念，也称为最大接收功率。
这是指当光强度超过一定阈值时，APD的增益将不再增加，并导致其输出信号畸变。
因此，在设计APD应用时，需要注意光功率的控制，以避免饱和和信号畸变。
4. 应用领域APD在以下领域中得到了广泛应用：4.1 光通信APD可以提供高增益和低噪声的特性，使其成为光通信系统中常用的接收器元件。
雪崩光电二极管的原理
雪崩光电二极管的原理
雪崩光电二极管是一种基于光电效应的半导体器件，主要用于探测低强度光信号。
其原理与普通光电二极管类似，但是其探测灵敏度更高，可以探测到更微弱的光信号。
以下是相关参考内容：
- 雪崩光电二极管的工作原理：当光子被探测器吸收时，会激发出电子-空穴对。
在雪崩光电二极管中，电子-空穴对在电场的作用下会被加速，进而引起电子与晶格的碰撞，产生更多的电子-空穴对，从而形成放大效应，增强探测器的灵敏度。
- 雪崩光电二极管的特点：雪崩光电二极管具有高增益、低噪音、响应速度快等特点，适用于探测低光强度的信号，并在光通信、光子学等领域得到广泛应用。
- 雪崩光电二极管的制造工艺：雪崩光电二极管是利用半导体材料的属性与离子注入技术来制造的。
其中，离子注入技术可以改变半导体中杂质原子的浓度和种类，从而调整半导体的电性能，实现探测器的灵敏度与增益等特性。
- 雪崩光电二极管的应用场景：雪崩光电二极管可以用于光通信、医学成像、激光测距等领域的光信号检测，拥有很高的分辨率、探测精度等优点，适用于各种光电传感器和光电系统的应用场景。
铟镓砷雪崩光电二极管
铟镓砷雪崩光电二极管
铟镓砷雪崩光电二极管是一种新型的半导体器件，具有很高的偏置稳定性和高效率的转换功效，可代替传统的发光二极管（LED），在电子产品中被广泛应用。
本文旨在简要介绍铟镓砷雪崩光电二极管的基本原理、性能特点以及应用领域，以期为大家带来更多的参考知识。
首先，铟镓砷雪崩光电二极管的原理非常简单：它是一种由层状电子材料和金属接触面组成的玻璃或硅基板上的半导体器件，具有可控的输出电流和宽调光范围，通过晶体体系诱导雪崩效应，从而实现高效率的光电转换功效。
其次，铟镓砷雪崩光电二极管具有很高的偏置稳定性，可同时避免暗电流和老化以保证其稳定性和可靠性；而且在不同的驱动电压下，输出电流可以设置在一定范围内，具有可控的输出电流和宽调光范围。
铟镓砷雪崩光电二极管的应用领域也十分广泛，可用于照明、显示器、汽车灯具、建筑物等多种电子产品。
目前，它已成为替代LED 产品的主要选择，在照明领域得到更多的关注。
由于它的良好性能，如高效率、高精度和高可靠性，可大大降低能耗，在未来的发展中，将得到更多的应用和关注。
总的来说，铟镓砷雪崩光电二极管具有很高的偏置稳定性、高效率的转换功效和可控的输出电流，可以代替传统的发光二极管，在电子产品的应用中得到广泛的应用。
它的使用可以大大提高设备的性能、精度和可靠性，以及降低能源消耗，取得更好的经济效益。
未来，我们期望铟镓砷雪崩光电二极管可以得到更多的关注和应用，从而让我
们的社会变得更美好。
雪崩光电二极管的特性..
雪崩光电二极管的介绍及等效电路模拟雪崩光电二极管的介绍及等效电路模拟[文档副标题]二〇一五年十月辽宁科技大学理学院辽宁省鞍山市千山中路185号雪崩光电二极管的介绍及等效电路模拟摘要：PN结有单向导电性，正向电阻小，反向电阻很大。
当反向电压增大到一定数值时，反向电流突然增加。
就是反向电击穿。
它分雪崩击穿和齐纳击穿(隧道击穿)。
雪崩击穿是PN 结反向电压增大到一数值时，载流子倍增就像雪崩一样，增加得多而快，利用这个特性制作的二极管就是雪崩二极管。
雪崩击穿是在电场作用下，载流子能量增大，不断与晶体原子相碰，使共价键中的电子激发形成自由电子-空穴对。
新产生的载流子又通过碰撞产生自由电子-空穴对，这就是倍增效应。
1生2，2生4，像雪崩一样增加载流子。
关键词：雪崩二极管等效电路1.雪崩二极管的介绍雪崩光电二极管是一种p-n结型的光检测二极管，其中利用了载流子的雪崩倍增效应来放大光电信号以提高检测的灵敏度。
其基本结构常常采用容易产生雪崩倍增效应的Read二极管结构（即N+PIP+型结构，P+一面接收光），工作时加较大的反向偏压，使得其达到雪崩倍增状态；它的光吸收区与倍增区基本一致（是存在有高电场的P区和I区）。
P-N结加合适的高反向偏压，使耗尽层中光生载流子受到强电场的加速作用获得足够高的动能，它们与晶格碰撞电离产生新的电子一空穴对，这些载流子又不断引起新的碰撞电离，造成载流子的雪崩倍增，得到电流增益。
在0.6～0.9μm波段，硅APD具有接近理想的性能。
InGaAs（铟镓砷）/InP（铟磷）APD是长波长（1.3μn，1.55μm）波段光纤通信比较理想的光检测器。
其优化结构如图所示，光的吸收层用InGaAs材料，它对1.3μm和1.55μn 的光具有高的吸收系数，为了避免InGaAs同质结隧道击穿先于雪崩击穿，把雪崩区与吸收区分开，即P-N结做在InP窗口层内。
鉴于InP材料中空穴离化系数大于电子离化系数，雪崩区选用n型InP，n-InP与n-InGaAs异质界面存在较大价带势垒，易造成光生空穴的陷落，在其间夹入带隙渐变的InGaAsP（铟镓砷磷）过渡区，形成SAGM（分别吸收、分级和倍增）结构。
雪崩光电二极管
高速运动的电子和晶格原子相碰撞， 使晶格原子电离，产生新 的电子 - 空穴对。新产生的二次电子再次和原子碰撞。如此多 次碰撞，产生连锁反应，致使载流子雪崩式倍增。所以这种器 件就称为雪崩光电二极管(APD)。
光电二极管的电流增益用倍增因子M表示：
其中，IM是雪崩增益后输出电流的平均值，IP未倍增时的初级光电流。V是 反向偏压，VB是二极管击穿电压。n一般为2.5~7。实际上雪崩过程是统计过程， 并不是每一个光子都经过了同样的放大，所以M只是一个统计平均值。
的噪声。
过剩噪声：由于雪崩过程具有随机特性，光生载流子增益
过程因增益的随机起伏，产生了一种超过原来散射噪声水平 的噪声，称为过剩噪声。
不同温度下，倍增因子与偏置电 压的关系曲线
不同温ቤተ መጻሕፍቲ ባይዱ下，APD电流与偏置电压的 关系曲线
这是因为增大温度，非离 化散射增大，使得离化系 数降低，增益降低。故而 降温有利于弱电流探测。
当入射光受到高频调制时，要求二极管对相应的 变化能够快速响应，因此提出响应速度(带宽)这一 概念。它指：当交流光电流由于调制信号的频率升 高下降至低频值的1/2时的调制频率。 响应速度主要受两个因素控制： 1.耗尽层内的漂移时间。 2.耗尽层电容
要求减少耗尽层渡越时间，即要减少耗尽层宽度。 但耗尽层太窄会使器件光子吸收减少，从而影响响 应度，而且耗尽层太窄会增大耗尽层电容，从而使 时间常数RC增大。因此应该合理的设计带宽。
响应度RAPD：表征光电二极管的转换效 率。
η：量子效率
意义：单位入射光功率所产生的短路光电流
信噪比：
APD由于具有内部增益，因此没有放大器噪声的影响。 与普通光电二极管相比，有更高的灵敏度。
雪崩光电二极管结构 anode
雪崩光电二极管结构 anode雪崩光电二极管（Avalanche Photodiode，简称APD）是一种特殊的光电二极管，具有比普通光电二极管更高的增益和更低的噪声。
它是一种基于雪崩击穿效应的光电器件，具有很高的灵敏度和快速的响应速度，被广泛应用于光通信、光测量和光谱分析等领域。
APD的结构与普通光电二极管类似，主要包括P型和N型半导体材料构成的P-N结。
与普通光电二极管不同的是，APD的P-N结区域加有高电场，以实现雪崩击穿效应。
当光子进入APD时，会引发电子-空穴对的产生，然后受到高电场的作用，产生雪崩效应，使电子-空穴对数量成倍增加。
这种增加可以通过外加电压来控制，从而实现对光信号的放大。
APD的增益率（gain）是指在雪崩效应下，每个光子产生的电子-空穴对数量。
与普通光电二极管相比，APD的增益率要高得多，通常可达到100倍以上。
这使得APD可以检测非常微弱的光信号，提高了光电转换效率。
除了高增益率外，APD还具有较低的噪声水平。
噪声主要分为两种：热噪声和暗电流噪声。
热噪声是由于温度引起的杂散电流，可以通过降低工作温度来减小。
而暗电流噪声是指在没有光照射的情况下，由于材料本身的缺陷引起的电流波动。
由于APD的高增益特性，可以有效抵消暗电流噪声，从而提高信噪比。
APD的响应速度也较快，通常在纳秒级别。
这使得APD可以用于高速信号检测和快速数据传输。
在光通信领域，APD被广泛应用于光纤通信系统中的接收端，用于接收和放大光信号。
在光测量和光谱分析领域，APD也可用于检测和分析微弱的光信号，提高测量和分析的精度和灵敏度。
然而，APD也存在一些缺点。
首先，APD的工作电压较高，通常在几十伏到几百伏之间，这使得APD的驱动电路复杂。
其次，APD 对光信号的线性响应范围较窄，超过该范围就会产生非线性失真。
此外，APD对温度的敏感性较高，工作温度的变化会对其性能产生影响。
雪崩光电二极管是一种具有高增益、低噪声和快速响应的光电器件。
雪崩光电二极管 参数
雪崩光电二极管参数
雪崩光电二极管是一种特殊类型的光电二极管，其主要参数包括：
1. 雪崩电压（Avalanche Voltage）：雪崩光电二极管在正向电压下工作时，当光子能量高于特定能量阈值时，会引发雪崩效应，即电流呈指数增长。
雪崩电压是指对应于雪崩效应开始的电压。
2. 雪崩增益（Avalanche Gain）：雪崩光电二极管在雪崩效应下，电流的放大倍数。
雪崩增益是指雪崩效应引起的电流与光电二极管接收到的光信号之间的比值。
3. 暗电流（Dark Current）：雪崩光电二极管在无光照射时产生的电流。
暗电流的大小决定了雪崩光电二极管的噪声特性。
4. 增益带宽积（Gain-Bandwidth Product）：雪崩光电二极管的雪崩增益与频率的乘积。
增益带宽积决定了雪崩光电二极管在高速应用中的性能。
5. 响应时间（Response Time）：雪崩光电二极管的响应时间是指从光信号到达光电二极管开始产生输出电流所需的时间。
响应时间的快慢决定了雪崩光电二极管在快速光信号检测和通信系统中的适用性。
以上是雪崩光电二极管的一些常见参数，不同型号和厂商的雪崩光电二极管可能具有不同的参数范围和性能特点。
雪崩光电二极管介绍
其中L是电子的空间电荷区的长度，而是电子和空穴的倍增系数，该系数取决于场强、温度、掺杂浓度等因素。由于APD的增益与反向偏置和温度的关系很大，因此有必要对反向偏置电压进行控制，以保持增益的稳定。雪崩光电二极管的灵敏度高于其它半导体光电二极管。
Байду номын сангаас
为获得更高的增益（105–106），某些APD可以工作在反向电压超出击穿电压的区域。此时，必须对APD的信号电流加以限制并迅速将其清为零，为此可采用各种主动或被动的电流清零技术。这种高增益的工作方式称为Geiger方式，它特别适用于对单个光子的检测，只要暗计数率足够低。
材料
理论上，在倍增区中可采用任何半导体材料：
硅材料适用于对可见光和近红外线的检测，且具有较低的倍增噪声（超额噪声）。
锗(Ge)材料可检测波长不超过1.7μm的红外线，但倍增噪声较大。
InGaAs材料可检测波长超过1.6μm的红外线，且倍增噪声低于锗材料。它一般用作异构(heterostructure)二极管的倍增区。该材料适用于高速光纤通信，商用产品的速度已达到10Gbit/s或更高。
APD主要用于激光测距机和长距离光纤通信，此外也开始被用于正电子断层摄影和粒子物理等领域 [1]。APD阵列也已被商业化。
APD的用途取决于许多性能指标。主要的几个性能指标为量子效率（表示APD吸收入射光子并产生原始载流子的效率）和总漏电流（为暗电流、光电流与噪声之和）。暗电噪声包括串联和并联噪声，其中串联噪声为霰弹噪声，它大致正比于APD的电容，而并联噪声则与APD的体暗电流和表面暗电流的波动有关。此外，还存在用噪声系数F表示的超额噪声，它是随机的APD倍增过程中所固有的统计噪声。
