集美大学模电总结复习要点
模电期末复习总结
期末考试总结
1.掌握共发射极放大电路组成，各部分功能。
会计算静态工作点、画交流等效
电路，动态参数求解，最大不失真电压求解，如何稳定静态工作点。
2.掌握差动放大电路组成及功能，静态工作点的求取，动态参数的求取，明确
知道共模电压及差模电压的求法，会计算共模抑制比等参数。
3.掌握叠加法与虚短虚断法，解决运算放大器运算问题，
4.掌握，反馈类型的判断，与反馈的作用，会用虚短虚断方法或反馈系数法求
解反馈电压放大倍数；
5.掌握功率放大器的分类，静态参数及Uom，Pom，效率的求解方法；
6.掌握直流稳压电源的各部分组成及功能，会计算输出电压的变化范围。
7.掌握电压比较器的阈值以及电压传输特性的划分
8.掌握根据三极管三极电压判断管脚方法，掌握二极管的单向导通特性，掌握
场效应管静态及动态参数的求取方法。
深入理解杂质半导体的原理及性能。
9.其他各章节知识点。
集美大学模电总结复习要点

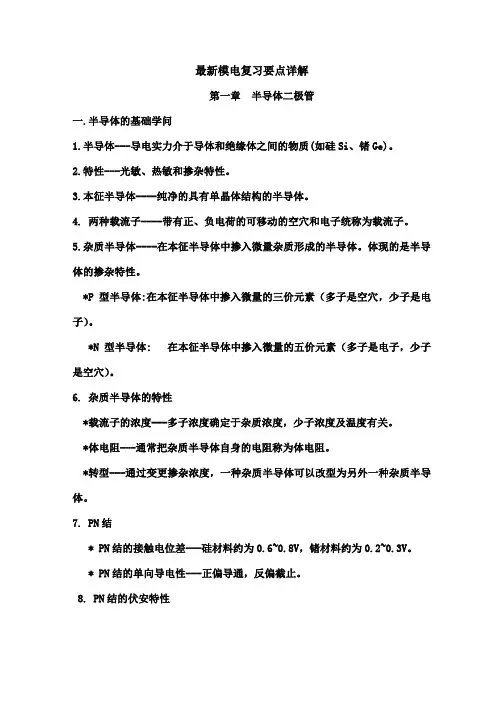

最新模电复习要点详解第一章半导体二极管一.半导体的基础学问1.半导体---导电实力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6. 杂质半导体的特性*载流子的浓度---多子浓度确定于杂质浓度，少子浓度及温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过变更掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的凹凸:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
1）图解分析法该式及伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法➢直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的凹凸:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
*三种模型➢微变等效电路法三. 稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
模电知识点怎么总结

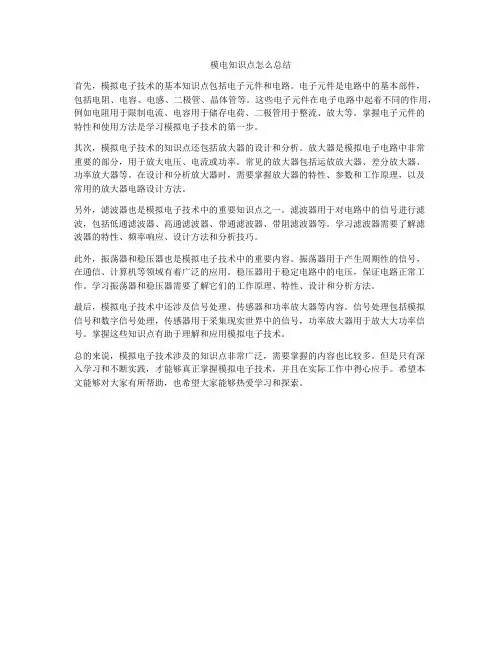

模电知识点怎么总结首先，模拟电子技术的基本知识点包括电子元件和电路。
电子元件是电路中的基本部件，包括电阻、电容、电感、二极管、晶体管等。
这些电子元件在电子电路中起着不同的作用，例如电阻用于限制电流、电容用于储存电荷、二极管用于整流、放大等。
掌握电子元件的特性和使用方法是学习模拟电子技术的第一步。
其次，模拟电子技术的知识点还包括放大器的设计和分析。
放大器是模拟电子电路中非常重要的部分，用于放大电压、电流或功率。
常见的放大器包括运放放大器、差分放大器、功率放大器等。
在设计和分析放大器时，需要掌握放大器的特性、参数和工作原理，以及常用的放大器电路设计方法。
另外，滤波器也是模拟电子技术中的重要知识点之一。
滤波器用于对电路中的信号进行滤波，包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
学习滤波器需要了解滤波器的特性、频率响应、设计方法和分析技巧。
此外，振荡器和稳压器也是模拟电子技术中的重要内容。
振荡器用于产生周期性的信号，在通信、计算机等领域有着广泛的应用。
稳压器用于稳定电路中的电压，保证电路正常工作。
学习振荡器和稳压器需要了解它们的工作原理、特性、设计和分析方法。
最后，模拟电子技术中还涉及信号处理、传感器和功率放大器等内容。
信号处理包括模拟信号和数字信号处理，传感器用于采集现实世界中的信号，功率放大器用于放大大功率信号。
掌握这些知识点有助于理解和应用模拟电子技术。
总的来说，模拟电子技术涉及的知识点非常广泛，需要掌握的内容也比较多。
但是只有深入学习和不断实践，才能够真正掌握模拟电子技术，并且在实际工作中得心应手。
希望本文能够对大家有所帮助，也希望大家能够热爱学习和探索。
模电知识点总结
模电知识点总结1. 电路基本原理电路是电子技术的基础，它是由电阻、电容和电感等元件组成的。
在模拟电子技术中，我们经常需要分析和设计各种电路。
因此，了解电路基本原理是学习模拟电子技术的第一步。
电路分析包括欧姆定律、基尔霍夫定律、节点电压法和网孔电流法等。
这些原理是分析电路的重要工具，可以帮助我们理解电路中各个元件之间的关系。
2. 放大器放大器是模拟电子技术中的重要部分，它的作用是放大电压或电流信号。
放大器包括各种类型，例如运放放大器、电子管放大器和功率放大器等。
学习放大器的原理和特性可以帮助我们设计各种类型的放大器电路。
在实际应用中，放大器经常用于音频放大、信号处理和通信系统等领域。
3. 滤波器滤波器是模拟电子技术中的重要部分，它的作用是通过滤波器电路来处理信号中的不同频率成分。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
了解滤波器的原理和特性可以帮助我们设计滤波器电路以及实现信号处理和分析等功能。
4. 模拟信号处理电路模拟信号处理电路是模拟电子技术的核心内容，它包括各种模拟信号处理和传输电路。
常见的模拟信号处理电路包括模拟加减法器、积分器、微分器、比较器和信号发生器等。
了解这些电路的原理和特性可以帮助我们设计各种模拟信号处理系统和仪器。
5. 模拟数字转换模拟数字转换（ADC和DAC）是模拟电子技术中的重要部分，它的作用是将模拟信号转换为数字信号或将数字信号转换为模拟信号。
了解ADC和DAC的原理和特性可以帮助我们设计各种模拟数字转换电路以及实现数字信号处理和传输等功能。
总之，模拟电子技术是电子工程中的一个重要分支，它在通信、音频、视频和医疗等领域都有广泛的应用。
通过学习模拟电子技术的知识点，我们可以掌握电子技术的基本原理和技能，为未来的工作和研究打下良好的基础。
希望以上总结的知识点能对学习模拟电子技术的朋友们有所帮助。
模拟电路期末重点总结
模拟电路期末重点总结一、基本概念1. 信号与信号描述的方式2. 模拟电路的基本组成部分3. 模拟电路中的基本元件：电阻、电容和电感4. 基本电路定律：欧姆定律、基尔霍夫定律5. 模拟电路的常见信号源：直流电源、交流电源、信号发生器等二、放大器及其应用1. 放大器的基本原理和分类2. 放大器的频率响应：通频带、增益带宽积、截止频率3. 常见放大器电路：共基极放大器、共射极放大器、共集电极放大器4. 放大器的非线性失真及其衡量方法5. 放大器的稳定性分析与补偿方法6. 放大器的应用：功率放大、差分放大器、运算放大器等三、滤波器1. 滤波器的基本原理和分类2. 滤波器的频率响应：通频带、截止频率、衰减特性、相位特性3. 一阶滤波器：低通滤波器、高通滤波器、带通滤波器、带阻滤波器4. 二阶及以上滤波器：巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器5. 滤波器的设计：选择频率响应、元件参数计算、频率响应曲线绘制等四、反馈与稳定性1. 反馈的基本概念和分类2. 反馈电路的基本特性：增益、输入阻抗、输出阻抗3. 反馈网络的分析方法：开环增益、闭环增益、反馈系数、传输函数4. 反馈对电路性能的影响：增益稳定、频率稳定、阻抗稳定5. 反馈的设计与应用：选择反馈类型、计算反馈网络参数、稳定性分析等五、振荡器与信号发生器1. 振荡器的基本概念和分类2. 反馈振荡器的工作原理和条件3. 原型振荡器电路：震荡频率计算、电路稳定性分析4. 信号发生器的基本原理和常见电路：正弦波发生器、方波发生器、脉冲发生器等5. 信号发生器的电路设计与参数计算六、功率放大器与运算放大器1. 功率放大器的基本概念和应用领域2. A类、B类、AB类功率放大器的工作原理和特点3. 放大器的功率分配：效率和最大功率输出4. 运算放大器的基本概念和特性5. 运算放大器的基础电路：反相放大器、非反相放大器、加法器等6. 运算放大器的应用：积分器、微分器、比较器、滤波器等七、混频器与调制解调器1. 混频器的基本原理和分类2. 混频器的输入输出特性：转移函数、幅频特性、相频特性3. 调制解调器的基本原理和应用：AM调制解调、FM调制解调、PM调制解调4. 调制解调器的电路实现：调幅电路、调频电路、解调电路等八、特殊用途电路1. 比较器的基本原理和应用2. 电压源的设计与应用3. 倍压电路和反相器：电压倍增电路、反相放大电路等4. 电流源和电流镜电路：恒流源、恒流电桥等5. 电流传感器的电路设计和应用在模拟电路的学习中，我们需要掌握模拟电路的基本概念和基本组成部分，了解模拟电路中的基本元件和基本电路定律。
模电考前知识点总结
模电考前知识点总结模拟电子技术主要研究内容包括模拟电路的设计和分析、模拟信号的处理和传输、模拟电子系统的设计和调试等。
在模拟电子技术中，最基本的理论是基于几种基本电路元件，如二极管、三极管等，建立各种电路方程模型，进而解决各种电子电路问题。
在学习模拟电子技术的过程中，有一些知识点是必须要掌握的。
以下是一些常见的模拟电子技术知识点总结：一、基本电路分析方法1. 谈论母线电力超过220伏特进行电压升降的原理和方法。
2. 需要了解R-L，R-C 串并联电路的等效变换原理及实际应用。
3. 掌握电容电压跟踪积分电路和非积分电路的基本工作原理和参数设计方法。
4. 对于理想电感，理解它在激励下的等效原理。
5. 了解关于画感性理想电感变压器、绕组波音特性原理。
以上是一些基本电路分析方法的知识点总结。
在模拟电子技术中，学生需要通过理论学习和实践操作，熟练掌握这些方法，才能更好地理解和应用模拟电子技术。
二、线性集成电路线性集成电路是模拟电子技术中非常重要的一部分，主要包括放大器、滤波器、示波器、振荡器、计算和计算机等。
掌握了线性集成电路基本的分析与设计方法，可以更好地应用模拟电子技术。
1. 熟悉主要的线性集成电路，了解其特性和使用方法。
2. 了解基于 MOS 器件的模拟 IC 结构、工作原理和指标。
会设计基于 MOS 器件的模拟集成电路电路图。
以上是一些线性集成电路方面的知识点总结。
掌握了这些知识之后，可以更好地理解和应用模拟电子技术，从而更好地解决实际电路问题。
三、信号处理技术在模拟电子技术中，信号处理技术也是一个重要的方面。
掌握了信号处理技术相关知识后，能更好地理解和应用模拟电子技术。
1. 掌握基本信号的表示方法, 变换，系统特性的描述（零-极点，频域与时域的转换）2. 会进行系统励波，知道辨别各种非线性工作特性3. 了解控制工程与信号处理之间的联系和区别4. 实现对系统行为与性能的评估、设计，调节；5. 了解基于 DSP 的数字控制技术，了解模拟电子技术的近期发展，结合数字技术提出新的功能要求。
模拟电子技术基础期末复习总结
模拟电子技术基础期末复习总结模拟电子技术基础期末复习总结模拟电子技术基础是电子工程师学习的重要一门课程，它涵盖了模拟电路的基本理论和应用技术。
期末复习是检验学生对课程内容掌握情况的重要环节。
本文将总结整个学期学习的重点内容，包括基本电路理论、放大电路、滤波电路、振荡电路和反馈电路等。
首先，基本电路理论是模拟电子技术的基石，学生需要熟悉基本电路元件的特性和基本电路定律。
其中，欧姆定律、基尔霍夫定律和戴维南定理等是解决电路问题的基本思想。
此外，学生还需要了解电压、电流与功率之间的关系，以及电路中的串联和并联等基本电路组合。
接下来是放大电路的学习。
放大电路是电子设备中常用的功能模块，它能够将输入信号放大到所需要的幅度。
在学习放大电路时，学生需要了解放大器的基本原理和分类。
常见的放大器有共射放大器、共基放大器和共集放大器。
此外，还需要学习放大器的增益、输入阻抗、输出阻抗和频率响应等重要参数。
滤波电路是用于信号处理的重要电路。
学生需要学习各种滤波器的工作原理和设计方法。
滤波器按照频率响应可分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
学生需要了解滤波器的频率选择性和滤波特性，掌握RC、RL和LC滤波器的设计方法。
振荡电路是产生稳定的振荡信号的电路。
学生需要学习振荡器的分类和基本工作原理。
常见的振荡器有RC相移振荡器、LC谐振振荡器和晶体振荡器。
学生需要了解反馈网络在振荡器中的作用，并学习判断振荡器的稳定性和频率稳定性。
最后是反馈电路的学习。
反馈电路是模拟电子技术中的重要概念，它能够改变电路的性能和特性。
学生需要学习反馈电路的基本原理和分类。
常见的反馈电路有正反馈和负反馈电路。
学生需要了解反馈的作用和影响，掌握反馈系数的计算和反馈网络的设计方法。
通过期末复习，我对模拟电子技术基础课程的学习有了更深入的了解。
我明白了电路理论的重要性，掌握了放大电路、滤波电路、振荡电路和反馈电路的基本知识和应用技术。
在实践中，我还学会了使用实际电路元件进行电路设计和各种测量。
大学期末模电复习总结
模拟电子技术基础复习要点一、常用半导体器件1.半导体二极管（1）掌握二极管具有单向导电的特性。
用电位的方法来判断二极管是否导通，即，哪个二极管的阳极电位最高，或哪个二极管的阴极电位最低，哪个二极管就优先导通。
（2）注意：理想二极管导通之后相当短路，截止后相当开路。
（3）掌握二极管的动态电阻小，静态电阻大的概念（直流通路恒压源，交流通路小电阻）。
交流的时候把二极管当成一个交流的小电阻，用静态工作点和公式求二极管的电阻值（4）熟悉二极管的应用（开关、钳位、隔离、保护、整流、限幅）作业：1.32. 半导体稳压管（1）掌握稳压管工作在反向击穿区的特点只要不超过稳压管的最大功率，电流越大越好（2）掌握稳压管与一电阻串联时，在电路中起的稳压作用。
（3）掌握稳压管的动态电阻小，静态电阻大的概念。
（3）熟悉稳压管的应用（稳压、限幅）作业：1.5 , 1.6 3. 晶体三极管（1）熟悉晶体管的电流放大原理（重点掌握Ic =βIb ） （2）掌握NPN 型三极管的输出特性曲线。
晶体管有三个级，必然就有BE 间的输入，CE 间的输出，所以有两组特性曲线。
iB 和Ube 之间的关系，但是保证Uce 是一个恒定值iC 和Uce 之间的关系，保证Ib 是一个恒定值关于NPN 型管子：管子处于何种状态要根据电压之间的关系来确定。
主要是饱和区和截止区之间的区别（3）掌握三极管的放大、饱和与截止条件。
（4）理解CEO CBO I I 和的定义及其对晶体管集电极电流的影响。
作业：1.9，1.12 ，共射交流放大倍数β，共基交流放大倍数α≈14. 场效应管（1）能够从转移特性曲线和输出特性曲线识别场效应管类型。
（2）掌握结型场效应管(N沟道)的转移特性和输出特性的意义。
（3）掌握绝缘栅N沟道增强型MOS的转移特性和输出特性的意义。
（4）掌握电流方程，1.4.4 式和1.4.5式作业：1.14结型场效应MOS二、基本放大电路1. 掌握典型的共发射极接法（静态工作点稳定电路）、共集电极接法的射极输出器的工作原理。
模电笔记知识点总结
模电笔记知识点总结一、模拟信号处理1. 模拟信号与数字信号模拟信号是指信号的数值是连续变化的，可以用连续的数学函数表示。
数字信号是指信号的数值是离散的，需要经过模数转换才能表示成数值输出。
模拟信号处理的目的是将模拟信号转换为数字信号，或者将数字信号转换为模拟信号。
2. 采样与保持采样是指将连续的模拟信号按照一定的时间间隔进行取样，得到一系列的离散数值。
保持是指在采样之后，保持所获得的信号值，直到下一次采样。
3. 模拟信号重构模拟信号重构是指将数字信号重新转换为模拟信号。
通常通过数字到模拟转换器（DAC）来实现。
4. 模拟信号滤波模拟信号滤波是指对模拟信号进行频率特性的调整，滤除不需要的频率成分，以及放大需要的频率成分。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
5. 模拟信号调制模拟信号调制是指将模拟信号转换为相应的调制信号，以便在传输和处理中更容易应用。
常见的模拟信号调制方式包括调幅调制（AM）、调频调制（FM）和调相调制（PM）。
二、放大器设计1. 放大器的基本原理放大器是一种电路，它可以放大输入信号的幅度，并输出相应的放大信号。
放大器的核心原理是利用晶体管或运算放大器等电子器件的非线性特性，实现信号的增益。
放大器的设计目标通常包括增益、带宽、输入/输出阻抗、噪声等方面的考虑。
2. 放大器的分类放大器可以根据其工作方式、频率响应等特性进行分类。
比较常见的放大器包括运算放大器、差分放大器、共模抑制放大器、功率放大器等。
3. 放大器的频率特性放大器的频率特性是指放大器对不同频率信号的响应。
常见的频率特性包括通频带、截止频率、增益带宽积等。
4. 放大器的非线性失真非线性失真是指放大器输出信号与输入信号之间存在非线性关系，导致输出信号不完全等于输入信号。
常见的非线性失真包括谐波失真、交调失真等。
5. 放大器的稳定性放大器的稳定性是指当放大器输出端负载发生变化时，放大器是否能够保持稳定的工作状态。
大学模电知识点总结
大学模电知识点总结1. 电路基础电路是由电路元件和互相连接在一起的导线组成的。
电路是由电路元件和互相连接在一起的导线组成的。
电路的基本元件包括电源、电阻、电容和电感等。
电源可以提供电流，电阻可以阻碍电流的流动，电容可以储存电荷，电感可以储存能量。
电路中的元件之间通过电路连接线连接在一起，共同构成了一个闭合的电路。
2. 电路分析方法电路分析方法主要包括基尔霍夫定律、欧姆定律和电容电感元件的动态特性分析等。
基尔霍夫定律是用来分析电路中的电流和电压分布的重要方法。
欧姆定律则是用来分析电路中的电流和电压的关系的基本定律。
电容电感元件的动态特性分析包括对电容电感元件的充放电过程和动态特性的分析。
3. 有源电路分析有源电路分析是分析电路中带有能源的元件的分析方法。
有源电路中的电源可以提供电流和电压，分析有源电路需要考虑电源的作用和影响。
有源电路分析主要包括对电源的特性分析、对有源电路的电流和电压分布的分析等内容。
4. 无源电路分析与有源电路不同，无源电路是指电路中不含电源的电路。
无源电路分析主要是对无源电路中的电阻、电容、电感等元件的分析。
无源电路中的元件都是 passively响应的，因此分析无源电路需要考虑元件之间的相互影响和电流、电压的分布。
5. 交流电路分析交流电路是指交流电源供电的电路，交流电路分析需要考虑交流电源的特性和电路中的电阻、电容、电感等元件的特性。
分析交流电路需要考虑交流电源的频率和幅值对电路的影响，以及交流电路中的电压、电流的相位差等因素。
6. 数字电路设计数字电路设计是指在数字逻辑门的基础上设计各种数字电路。
数字电路设计需要考虑逻辑门的特性和组合逻辑、时序逻辑的设计。
数字电路设计还需要考虑输入信号的采样和量化、数字信号的处理和输出等内容。
7. 模拟电路设计模拟电路设计是指在模拟元件的基础上设计各种模拟电路。
模拟电路设计需要考虑模拟元件的特性和模拟电路的放大、滤波、整定等功能。
模拟电路设计还需要考虑输入信号的采样和处理、模拟信号的处理和输出等内容。
大一模电基本知识点总结
大一模电基本知识点总结模电（模拟电子技术）是电子工程中的一个重要分支，涉及到电路的设计、分析和运算等。
在大一的学习中，我们需要掌握一些基本的模电知识，以便能够理解和应用这方面的技术。
本文将对大一模电的基本知识点进行总结，帮助大家更好地掌握这一门学科。
1. 电路元件在模电中，常用的电路元件有电阻、电容、电感和二极管等。
电阻用于控制电流，电容用于存储电荷，电感用于储存能量，二极管则用于控制电流的方向。
2. 电路分析方法模电中的电路分析主要通过电路定律和方法进行。
电路定律包括基尔霍夫定律、欧姆定律和功率定律等。
而常用的电路分析方法有节点分析法和网孔分析法。
3. 放大器放大器是模电中常见的电路之一，用于放大电压、电流或功率信号。
常见的放大器有共射放大器、共集放大器和共基放大器等。
4. 运算放大器运算放大器（Operational Amplifier，简称Op-Amp）是一种常用的电子元件。
它具有高增益、输入阻抗大、输出阻抗小的特点，可用于放大、滤波、积分、微分等运算。
5. 滤波器滤波器用于对电路的信号进行滤波处理，使得输出信号符合特定的要求。
常见的滤波器有低通滤波器、高通滤波器和带通滤波器等。
6. 多级放大电路多级放大电路是由多个级联的放大器组成的电路，它可以实现更高的增益和更好的性能。
在设计多级放大电路时，需要考虑放大器之间的耦合和增益平衡等问题。
7. 振荡器振荡器是一种可以产生连续波形输出的电路。
它可以产生正弦波、方波、矩形波等不同形式的信号。
8. 示波器示波器是一种用于观察电路信号波形的仪器。
通过连接示波器，我们可以直观地观察到电路中信号的幅度、频率、相位等特性。
9. 脉冲调制脉冲调制是一种将模拟信号转换成数字信号的技术。
常见的脉冲调制方法有脉冲幅度调制（PAM）、脉冲宽度调制（PWM）和脉冲位置调制（PPM）等。
10. 模数转换模数转换是一种将模拟信号转换成数字信号的过程。
在数字通信和数字信号处理中，需要将模拟信号转换成数字信号，以便进行处理和传输。
模电必考知识点总结
模电必考知识点总结一、基本电路理论1. 电路基本定律欧姆定律、基尔霍夫定律、电路中的功率计算等基本电路定律是模拟电子技术学习的基础，了解和掌握这些定律对于学习模拟电子技术是非常重要的。
2. 电路分析了解如何对电路进行简化、等效电路的转换、戴维南定理和诺依曼定理等电路分析的基本方法。
3. 电路稳定性掌握电路的稳定性分析方法，包括如何对直流放大电路和交流放大电路进行稳定性分析。
4. 传输线理论了解传输线的基本特性，包括传输线的阻抗、反射系数、传输线的匹配等知识。
二、放大电路1. 二极管放大电路了解二极管的基本特性和放大电路的设计原理，包括共射放大电路、共集放大电路和共基放大电路等基本的二极管放大电路。
2. 晶体管放大电路了解晶体管放大电路的基本原理和设计方法，包括共射放大电路、共集放大电路和共基放大电路等基本的晶体管放大电路。
3. 放大电路的频率响应了解放大电路的频率响应特性，包括截止频率、增益带宽积等相关知识。
4. 反馈电路掌握反馈电路的基本原理和分类，了解正反馈和负反馈电路的特点和应用。
三、运算放大电路1. 运算放大器的基本特性了解运算放大器的基本特性，包括输入输出阻抗、放大倍数、共模抑制比等相关知识。
2. 运算放大器的电路应用了解运算放大器在反馈电路、比较电路、滤波电路、振荡电路等方面的应用，掌握运算放大器的基本应用方法。
四、滤波器电路1. RC滤波器和RL滤波器了解RC滤波器和RL滤波器的基本原理、特性和应用，包括一阶和二阶滤波器的设计和性能分析。
2. 增益电路和阻抗转换电路掌握增益电路和阻抗转换电路的设计原理和方法，了解它们在滤波电路中的应用。
3. 模拟滤波器设计了解低通滤波器、高通滤波器、带通滤波器和带阻（陷波）滤波器的设计方法和特性，掌握模拟滤波器的设计技巧。
五、功率放大电路1. BJT功率放大电路了解晶体管功率放大电路的基本原理和设计方法，包括类A、类B、类AB和类C功率放大电路的特点和应用。
模电 知识点总结
模电知识点总结一、基本概念1. 电路元件：模拟电子技术的基本元件包括电阻、电容、电感、二极管、晶体管等。
其中，电阻用于限制电流，电容用于储存电荷，电感用于储存能量，二极管用于整流、开关等，晶体管用于放大、开关等。
2. 信号：在模拟电子技术中，信号是指随时间或空间变化的电压或电流。
常见的信号形式有直流信号、交流信号、脉冲信号等。
3. 放大器：放大器是模拟电子技术中的重要元件，用于放大输入信号的幅度。
常见的放大器有运放放大器、晶体管放大器等。
4. 滤波器：滤波器是用于选择特定频率范围内的信号，常用于滤除噪声、提取特定频率成分等。
5. 调制解调：调制是将基带信号调制到载波上，解调是将载波信号解调还原为基带信号。
调制解调技术是模拟电子技术中的重要应用之一。
二、基本电路1. 电阻电路：电阻是最基本的电路元件之一，常用于限制电流、调节电压和波形、分压等。
常见的电阻电路包括电压分压电路、电流分压电路、电阻网络等。
2. 电容电路：电容是能存储电荷的元件，常用于滤波、积分、微分等。
常见的电容电路包括RC电路、LC电路、多级滤波器等。
3. 电感电路：电感是储存能量的元件，常用于振荡器、磁耦合放大器等。
常见的电感电路包括RLC电路、振荡电路、滤波器等。
4. 滤波器电路：滤波器是用于选择特定频率范围内的信号的电路，常用于滤除杂散信号、提取特定频率成分等。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器、陷波滤波器等。
5. 放大器电路：放大器是用于放大电压、电流信号的电路，常用于信号调理、传感器信号放大、运算放大器电路等。
常见的放大器电路包括运算放大器电路、放大器电路、多级放大器电路等。
6. 混频器电路：混频器是用于将两路信号进行混频得到中频信号的电路，常用于调频收音机、超外差接收机等。
常见的混频器电路包括倍频器电路、调频接收机电路、超外差接收机电路等。
7. 调制解调电路：调制解调电路是用于调制解调信号的电路，常用于调制解调的通信系统、调幅收音机、调频收音机等。
模电知识点复习总结
模电知识点复习总结模拟电子技术（模电）是电子工程中的重要基础学科之一，主要研究电路中的电压、电流以及能量的传输和转换。
下面是我对模电知识点的复习总结：一.基础知识1.电路基本定律：欧姆定律、基尔霍夫定律、电压分压定律、电流分流定律、功率定律。
2.信号描述与频域分析：时间域与频域的关系。
傅里叶级数和傅里叶变换的基本概念和应用。
3.理想放大器：增益、输入/输出电阻、输入/输出阻抗的概念和计算方法。
4.放大器基本电路：共射、共集、共基放大器的特点、电路结构和工作原理。
二.放大器设计1.放大器的参数：增益、输入/输出电阻、输入/输出阻抗。
2.放大器的稳定性：稳态稳定性和瞬态稳定性。
3.放大器的频率响应：截止频率、增益带宽积、输入/输出阻抗对频率的影响。
4.放大器的非线性失真：交趾略失真、交调失真、互调失真等。
5.放大电路的优化设计：负反馈、输入/输出阻抗匹配、增益平衡等。
三.运算放大器1.运算放大器的基本性质：增益、输入阻抗、输出阻抗、共模抑制比。
2.电压放大器：非反转放大器、反转放大器、仪表放大器、差分放大器。
3.运算放大器的应用电路：比较器、积分器、微分器、换相器、限幅器等。
4.运算放大器的非线性失真：输入失真、输出失真、交调失真等。
四.双向可调电源1.双向可调电源的基本原理：输入电压、输出电压和控制信号之间的关系。
2.双向可调电源的电路结构：移相电路、比较器、反相放大器、输出级等。
3.双向可调电源的控制方式：串行控制和并行控制。
五.滤波器设计1.常见滤波器类型：低通、高通、带通和带阻滤波器。
2.滤波器的频率响应特性：通频带、截止频率、衰减量。
3.滤波器的传输函数：频率选择特性、阶数选择。
4.滤波器的实现方法：RC、RL、LC和电子管等。
六.可控器件1.二极管：理想二极管模型、二极管的非理想特性、二极管的应用。
2.可控硅：双向可控硅、单向可控硅、可控硅的触发电路和应用。
3.功率晶体管：NPN、PNP型功率晶体管的特性参数、功率放大电路设计。
模拟电子技术总结复习资料
模拟电子技术复习资料一、前言模拟电子技术是电子工程师必备的技术之一，本文将模拟电子技术的相关知识点，以供复习之用。
二、基础知识1. 模拟电子技术的定义模拟电子技术是指以连续的时间和数值作为处理信号的基本方法，将原始信号转换为模拟电压或电流信号，经过放大、滤波、调制等技术处理后再转换为输出信号的一种电子技术。
2. 信号处理的分类信号处理可以分为模拟信号处理和数字信号处理两种方式。
其中，模拟信号处理是连续的，输出结果也是连续的；数字信号处理是离散的，输出结果也是离散的。
3. 电路元件常见的电路元件有电阻、电容、电感和二极管等。
在实际电路中，这些元件通常是串接或并联连接。
4. 电路分析电路分析主要包括基础电路分析、状态变量法和矩阵方法三种。
其中，基础电路分析可以用于简单电路的分析，状态变量法可用于复杂电路的分析，矩阵方法则适用于大型电路分析。
三、基本电路1. 电压分压器电压分压器是一种简单的电路，在电路中由两个电阻相连，起到将输入电压分压的作用。
分压器的输出电压等于输入电压乘以电路中两个电阻的比值，即：V_out = V_in * R2 / (R1 + R2)2. 电路共模抑制电路共模抑制是一种在电路中削弱两个信号（通常是两个交流信号）之间共同模式分量的方法。
在电路中添加一对差模信号，可以使一部分共模干扰信号被消除。
3. 交流放大器交流放大器是一种电路，用于放大输入信号的交流部分。
通常会使用共射极放大器来放大信号。
4. 滤波器滤波器是一种电路，主要功能是去除输入信号中不需要的频率或波形分量。
滤波器通常被划分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型。
四、放大器1. 放大器的分类放大器通常被分为共射极放大器、共集极放大器和共基极放大器等三种。
其中，共射极放大器最常用。
2. 放大器的增益与带宽放大器的增益和带宽是两个相互制约的指标。
在设计放大器时，需要综合考虑这两个指标来确定放大器的工作范围。
模电重点总结复习必备
混合型等效电路
简化的混合型等效电路
场效应管等效电路
其中：gmugs是压控电流源，它体现了输入电压对输出电流的控制作用。
—
-
+
+
d
g
s
gs
u
u
ds
i
d
+
—
+
+
-
gs
m
u
gs
u
u
-
S
ds
g
g
d
S
d
i
运算放大器
工作在线性区时的特点
虚短 虚断
工作在非线性区时的特点
虚断
波特图
画复杂电路或系统的波特图，关键在于一些基本因子
3. 若要改变输入电压过 阈值电压时输出电压的 跃变方向，则应如何修 改电路？
改变输出限幅电路
uI
uO
UT+
UT-
功率放大电路
分析方法：图解法
分析指标：
输出功率 电源供给功率 管耗 效率
如何选管子
＋
－
u
u
Ｔ
１
Ｔ
２
V
CC
V
CC
o
i
L
R
1、输出功率
2、电源功率PV
3．三极管的管耗PT
4 、效率
一、器件部分
半导体器件（二极管、三极管、场效应管） 集成运放
二极管的应用
1、二极管
稳压管：
工作原理： 利用稳压管的反向击穿特性稳压的，由于反向特性陡直，较大的电流变化，只会引起较小的电压变化。
稳压二极管在工作时应反接，并串入一只电阻
三极管放大的内部条件和外部条件
模电常见知识点总结
模电常见知识点总结一、基本概念1. 电压、电流、功率：电压是电势差，单位是伏特；电流是电荷在单位时间内通过导体的数量，单位是安培；功率是单位时间内能量的转化率，单位是瓦特。
2. 电路元件：电路元件主要包括电阻、电容和电感。
电阻是电流对电压的阻碍作用，单位是欧姆；电容是储存电荷的能力，单位是法拉；电感是存储磁场能量的元件，单位是亨利。
3. 信号处理：模拟信号是连续的信号，可以采用模拟电子技术进行处理。
模拟信号的处理包括滤波、放大、混频等操作。
4. 放大器：放大器是一种能够增加信号幅度的电路，通常包括运放放大器、功率放大器等类型。
5. 混频器：混频器是一种能够将两个不同频率的信号进行混合的电路，主要用于调频、调相和倍频等应用。
6. 滤波器：滤波器可以根据频率特性对输入信号进行滤波，主要包括低通滤波器、带通滤波器和高通滤波器等。
7. 稳压器：稳压器是一种能够在负载变化时保持输出电压稳定的电路，主要包括线性稳压器和开关稳压器。
8. 模拟信号的采样与保持、量化与编码：在数字信号处理中，要将模拟信号转换为数字信号，需要进行模拟信号的采样与保持、量化与编码等操作。
二、基本电路分析方法1. 基尔霍夫定律：基尔霍夫定律是电路分析中的重要方法之一，包括基尔霍夫电流定律和基尔霍夫电压定律。
2. 节点分析法和支路分析法：节点分析法和支路分析法是电路分析中常用的两种方法，用于求解电路中的电压和电流。
3. 物理尺解法：物理尺解法是一种将电路问题转化为几何问题进行求解的方法，通常用于分析长线搭接、三角形回路等特殊电路。
4. 电压源法和电流源法：电压源法和电流源法是一种简化复杂电路的方法，适用于求解电路中的等效电阻和电流分布。
5. 理想变压器：理想变压器是一个重要的电路模型，可以通过它来求解电路中的电压和电流。
6. 交流电路分析：交流电路分析是模拟电子技术中的重要内容，包括交流电路中的阻抗、功率、相位等内容。
7. 电路的频率响应：电路的频率响应是指电路对不同频率信号的响应情况，可以通过传递函数或频率特性曲线来描述。
模电各章节主要知识点总结
06
第六章：信号发生器与信号变换器
信号发生器的定义和分类
总结词
信号发生器是用于产生所需信号的电子设备 ，根据产生信号的方式不同，可以分为振荡 器和调制器两类。
详细描述
信号发生器是用来产生各种所需信号的电子 设备，这些信号可以是正弦波、方波、脉冲 波等。根据产生信号的方式不同，信号发生 器可以分为两类：振荡器和调制器。振荡器 是利用自激反馈产生所需信号的电子设备， 而调制器则是利用调制技术将低频信号加载
THANKS
感谢观看
限流、分压、反馈等
电阻的串并联
串联增大阻值，并联减小阻值
电容
电容的种类
电解电容、瓷片电容、薄膜电 容等
电容的参数
标称容量、允许偏差、额定电 压、绝缘电阻等
电容的作用
隔直流通交流、滤波、耦合等
电容的充电放电
在交流电下，电容具有“隔直 流通交流”的作用，即让高频 信号通过，阻止低频信号通过
电感
电感的种类
信号变换器的工作原理和应用
• 总结词：模拟式信号变换器的工作原理是将输入的模拟信号进行采样、量化和 编码，转换成数字信号输出；数字式信号变换器则是将输入的数字信号进行解 码和数模转换，转换成模拟信号输出。
• 详细描述：模拟式信号变换器的工作原理是将输入的模拟信号进行采样、量化 和编码，转换成数字信号输出。采样是将连续时间信号转换为离散时间信号的 过程，量化是将采样后的离散值进行近似取整的过程，编码则是将量化后的离 散值转换为二进制码元的过程。数字式信号变换器的工作原理是将输入的数字 信号进行解码和数模转换，转换成模拟信号输出。解码是将输入的数字码元进 行解码的过程，数模转换则是将解码后的离散值转换为连续时间信号的过程。 模拟式和数字式信号变换器在通信、测量、控制等领域有着广泛的应用。
大一模电期末知识点总结
大一模电期末知识点总结模拟电子技术是现代电子技术的重要组成部分，它研究的是利用电子器件和电路进行电子系统的设计与实现。
在大一模拟电子技术课程中，我们学习了许多重要的知识点，下面对这些知识进行总结和归纳。
一、电路基础知识1. 电流与电压：电流是电荷在单位时间内通过一个截面的数量，用安培（A）表示；电压是两点之间的电势差，用伏特（V）表示。
2. 电阻与电导：电阻是电流通过导体时产生的阻碍，用欧姆（Ω）表示；电导是导体导电性良好的程度，是电阻的倒数。
3. 欧姆定律：描述了在恒定温度下，电流通过导体的大小与电压成正比的关系，数学表达式为I = U/R。
4. 串联与并联：电路中的电阻、电容、电感等元件可以通过串联和并联的方式连接。
在串联中，元件依次连接在一起；而在并联中，元件是同时连接在一起。
二、半导体器件1. PN结：由p型半导体和n型半导体形成的结构，具有整流和发光的特性。
正向偏置使电流通过，反向偏置则阻止电流通过。
2. 二极管：由PN结构组成，具有单向导电性，可以将交流信号转换为直流信号。
3. 晶体管：由三层半导体构成（P-N-P或N-P-N），可以放大信号、开关电路和稳压等。
4. 场效应管：由栅极、漏极和源极组成，根据栅极电压的不同，控制漏极和源极之间的电流。
三、放大电路1. 放大器的基本概念：放大器将输入的弱信号放大为较大的输出信号，可以分为A类、B类、AB类等。
2. 放大器的参数：增益、带宽、输入阻抗和输出阻抗是评估放大器性能的重要指标。
3. 电压放大器：将输入信号的电压放大为较大的输出信号。
4. 电流放大器：将输入信号的电流放大为较大的输出信号。
5. 三极管放大器：使用三极管作为放大器的核心元件，具有高增益和广泛的应用。
四、振荡电路1. 振荡器的基本概念：振荡器是产生周期性信号的电路，可以分为正反馈振荡器和负反馈振荡器。
2. RC振荡器：使用电容和电阻构成的振荡器，具有简单结构和稳定的输出频率。
模拟电路期末知识总结
模拟电路期末知识总结一、模拟电路的基本理论1. 电压、电流和功率在模拟电路中，电压是指两个点之间的电势差，用符号V表示，单位是伏特(V)。
电流是指单位时间内电荷通过的数量，用符号I表示，单位是安培(A)。
功率是指单位时间内电路中转换或消耗的能量，用符号P表示，单位是瓦特(W)。
2. 电路参数电路参数是指描述电路性质和特性的数值，常见的电路参数有电阻、电容和电感。
电阻是指电路中阻碍电流流动的元件，用符号R表示，单位是欧姆(Ω)。
电容是指电路中能够存储电荷的元件，用符号C表示，单位是法拉(F)。
电感是指电路中能够存储磁能的元件，用符号L表示，单位是亨利(H)。
3. 电路定律欧姆定律是描述电压、电流和电阻之间关系的基本定律，即V=IR，其中V表示电压，I表示电流，R表示电阻。
基尔霍夫定律是描述电路中电压和电流分布的定律。
基尔霍夫电压定律说的是，电路中任意一个环的电压和为零。
基尔霍夫电流定律说的是，电路中任意一个节点的入流和等于出流和。
4. 放大器放大器是模拟电路中常用的电子器件，用于放大信号。
常见的放大器有运放放大器、差分放大器等。
运放放大器是一种集成电路，具有高增益、高输入阻抗、低输出阻抗的特点，被广泛应用于电路设计中。
5. 滤波器滤波器是模拟电路中常用的电子器件，用于滤除或增强信号的特定频率分量。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
滤波器的设计需要根据具体的应用需求选择适当的类型和参数。
二、电路分析方法1. 等效电路分析等效电路分析是指将复杂的电路简化为等效电路进行分析。
等效电路是指与原电路在某个方面完全相同的电路，但更简单、更易分析。
常用的等效电路有电压源与电阻的串联等效电路、电流源与电阻的并联等效电路等。
2. 套用公式分析套用公式分析是指根据电路中的元件数值和电路定律，直接套用公式进行计算和分析。
这种方法适用于电路比较简单，元件参数已知的情况。
3. 节点分析法节点分析法是一种基于基尔霍夫电流定律的电路分析方法，通过设置节点电压和节点电流方程，得到电路中各节点的电压和电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新模电复习要点详解第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6. 杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低:若V阳>V阴( 正偏)，二极管导通(短路);若V阳<V阴( 反偏)，二极管截止(开路)。
1）图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低:若V阳>V阴( 正偏)，二极管导通(短路);若V阳<V阴( 反偏)，二极管截止(开路)。
*三种模型微变等效电路法三.稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
第一章重点掌握内容：一、概念1、半导体：导电性能介于导体和绝缘体之间的物质。
2、半导体奇妙特性：热敏性、光敏性、掺杂性。
3、本征半导体：完全纯净的、结构完整的、晶格状的半导体。
4、本征激发：环境温度变化或光照产生本征激发，形成电子和空穴，电子带负电，空穴带正电。
它们在外电场作用下均能移动而形成电流，所以称载流子。
5、P型半导体：在纯净半导体中掺入三价杂质元素，便形成P型半导体，使导电能力大大加强，此类半导体，空穴为多数载流子（称多子）而电子为少子。
6、N型半导体：在纯净半导体中掺入五价杂质元素，便形成N型半导体，使导电能力大大加强，此类半导体，电子为多子、而空穴为少子。
7、PN结具有单向导电性：P接正、N接负时（称正偏），PN结正向导通，P接负、N接正时（称反偏），PN结反向截止。
所以正向电流主要由多子的扩散运动形成的，而反向电流主要由少子的漂移运动形成的。
8、二极管按材料分有硅管(S i管)和锗管(G e管)，按功能分有普通管，开关管、整流管、稳压管等。
9、二极管由一个PN结组成，所以二极管也具有单向导电性：正偏时导通，呈小电阻，大电流，反偏时截止，呈大电阻，零电流。
其死区电压：S i管约0。
5V，G e管约为0。
1 V ，其死区电压：S i管约0.5V，G e管约为0.1 V 。
其导通压降：S i管约0.7V，G e管约为0.2 V 。
这两组数也是判材料的依据。
10、稳压管是工作在反向击穿状态的：①加正向电压时，相当正向导通的二极管。
（压降为0.7V，）②加反向电压时截止，相当断开。
③加反向电压并击穿（即满足U﹥U Z）时便稳压为U Z。
11、二极管主要用途：整流、限幅、继流、检波、开关、隔离（门电路）等。
二、应用举例：（判二极管是导通或截止、并求有关图中的输出电压U0。
三极管复习完第二章再判）参考答案：a、因阳极电位比阴极高，即二极管正偏导通。
是硅管。
b 、二极管反偏截止。
f 、因V的阳极电位比阴极电位高，所以二极管正偏导通，（将二极管短路）使输出电压为U0=3V 。
G、因V1正向电压为10V，V2正向电压13V，使V2 先导通，（将V2短路）使输出电压U0=3V，而使V1反偏截止。
h 、同理，因V1正向电压10V、V2正向电压为7V，所以V1先导通（将V1短路），输出电压U0=0V，使V2反偏截止。
（当输入同时为0V或同时为3V，输出为多少，请同学自行分析。
）第二章三极管及其基本放大电路一. 三极管的结构、类型及特点1.类型---分为NPN和PNP两种。
2.特点---基区很薄，且掺杂浓度最低；发射区掺杂浓度很高，与基区接触面积较小；集电区掺杂浓度较高，与基区接触面积较大。
二. 三极管的工作原理1. 三极管的三种基本组态2. 三极管内各极电流的分配* 共发射极电流放大系数(表明三极管是电流控制器件式子称为穿透电流。
3. 共射电路的特性曲线*输入特性曲线---同二极管。
* 输出特性曲线(饱和管压降，用U CES表示放大区---发射结正偏，集电结反偏。
截止区---发射结反偏，集电结反偏。
4. 温度影响温度升高，输入特性曲线向左移动。
温度升高I CBO、I CEO、I C以及β均增加。
三. 低频小信号等效模型（简化）h ie---输出端交流短路时的输入电阻，常用r be表示；h fe---输出端交流短路时的正向电流传输比，常用β表示；四. 基本放大电路组成及其原则1. VT、V CC、R b、R c 、C1、C2的作用。
2.组成原则----能放大、不失真、能传输。
五. 放大电路的图解分析法1. 直流通路与静态分析*概念---直流电流通的回路。
*画法---电容视为开路。
*作用---确定静态工作点*直流负载线---由V CC=I C R C+U CE确定的直线。
*电路参数对静态工作点的影响1）改变R b：Q点将沿直流负载线上下移动。
2）改变R c：Q点在I BQ所在的那条输出特性曲线上移动。
3）改变V CC：直流负载线平移，Q点发生移动。
2. 交流通路与动态分析*概念---交流电流流通的回路*画法---电容视为短路,理想直流电压源视为短路。
*作用---分析信号被放大的过程。
*交流负载线--- 连接Q点和V CC’点V CC’= U CEQ+I CQ R L’的直线。
3. 静态工作点与非线性失真（1）截止失真*产生原因---Q点设置过低*失真现象---NPN管削顶，PNP管削底。
*消除方法---减小R b，提高Q。
（2）饱和失真*产生原因---Q点设置过高*失真现象---NPN管削底，PNP管削顶。
*消除方法---增大R b、减小R c、增大V CC 。
4. 放大器的动态范围（1）U opp---是指放大器最大不失真输出电压的峰峰值。
*当（U CEQ－U CES）＞（V CC’－U CEQ）时，受截止失真限制，U OPP=2U OMAX=2I CQ R L’。
*当（U CEQ－U CES）＜（V CC’－U CEQ）时，受饱和失真限制，U OPP=2U OMAX=2 （U CEQ－U CES）。
*当（U CEQ－U CES）＝（V CC’－U CEQ），放大器将有最大的不失真输出电压。
六. 放大电路的等效电路法1.静态分析（1）静态工作点的近似估算（2）Q点在放大区的条件欲使Q点不进入饱和区，应满足R B＞βRc。
2.放大电路的动态分析* 放大倍数* 输入电阻* 输出电阻七.分压式稳定工作点共射放大电路的等效电路法2．动态分析*电压放大倍数在R e两端并一电解电容C e后输入电阻在R e两端并一电解电容C e后* 输出电阻八. 共集电极基本放大电路1．静态分析2．动态分析* 电压放大倍数* 输入电阻* 输出电阻3. 电路特点* 电压放大倍数为正，且略小于1，称为射极跟随器，简称射随器。
* 输入电阻高，输出电阻低。
第三章场效应管及其基本放大电路一. 结型场效应管（JFET）1.结构示意图和电路符号2. 输出特性曲线（可变电阻区、放大区、截止区、击穿区）转移特性曲线U P ----- 截止电压二. 绝缘栅型场效应管（MOSFET）分为增强型（EMOS）和耗尽型（DMOS）两种。
结构示意图和电路符号2. 特性曲线*N-EMOS的输出特性曲线* N-EMOS的转移特性曲线式中，I DO是U GS=2U T时所对应的i D值。
* N-DMOS的输出特性曲线注意：u GS可正、可零、可负。
转移特性曲线上i D=0处的值是夹断电压U P，此曲线表示式与结型场效应管一致。
三. 场效应管的主要参数1.漏极饱和电流I DSS2.夹断电压U p3.开启电压U T[XX医院集约化管理项目建议书]4.直流输入电阻R GS5.低频跨导g m (表明场效应管是电压控制器件)四. 场效应管的小信号等效模型E-MOS 的跨导g m ---五. 共源极基本放大电路1.自偏压式偏置放大电路* 静态分析动态分析若带有C s，则2.分压式偏置放大电路* 静态分析* 动态分析若源极带有C s，则六.共漏极基本放大电路* 静态分析或* 动态分析第四章模拟集成电路重点：差动放大电路6.2.1 基本差动放大电路在直接耦合放大电路中提到了零漂的问题，抑制零漂的方法一般有如下几个方面：（1）选用高质量的硅管。
（2）采用补偿的方法，用一个热敏元件，抵消I C 受温度影响的变化。
（3）采用差动放大电路。
本节详细讨论差动放大器的工作原理和基本性能，如图3.2.1所示。
基本差动式放大器如图3.2.1所示。
T 1、T 2——特性相同的晶体管。
电路对称，参数也对称，如：V BE1=V BE2=V BE ，R c1=R c2=R c ，R b1=R b2=R b ，R s1=R s2=R s ， β1=β2=β；电路有两个输入端：b 1端，b 2端；有个输出端：c 1端，c 2端。
在分析电路特性之前，必须熟悉两个基本概念——共模信号和差模信号。
1. 差放有两输入端，可分别加上输入信号v s1、v s2若v s1=-v s2——差模输入信号，大小相等，对共同端极性相反的两个信号，用v sd 表示。
若v s1=v s2——共模输入信号，大小相等，对共同端的极性相同，按共同模式变化的信号，用v sc 表示。
实际上，对于任何输入信号和输出信号，都是差模信号和共模信号的合成，为分析简便，将它们分开讨论。
考虑到电路的对称性和两信号共同作用的效果有：v s1→221212121sd sc s2s1s2s1s1v v v v v v v +=-++→ v s2→221212121sd sc s2s1s2s1s2v v v v v v v -=+-+→ 于是，此时相应的差模输入信号为：v sd =v s1-v s2差模信号是两个输入信号之差，即v s1、v s2中含有大小相等极性相反的一对信号。
