电极式电锅炉蓄热系统概述
电极式电锅炉蓄热系统简介
电极式电锅炉蓄热系统一、产品简介工作电压：一般采用中压电压（≥6 kV）；大功率锅炉电压（可达13.5 kV）；控制电压380/220V 。
保护措施：1）、过流保护；2）、缺相保护；3）、短路保护；4）、三相不平衡保护。
加热原理：一般采用电厂除盐水，加入一定电解质，使炉水具有一定电阻。
利用水的高热阻特性，直接将电能转换为热能并产生蒸汽的一种装置，装置包含高电阻绝缘的压力容器和三相电级。
结构形式：功率调整范围：调整范围是1%-100%. 在10%-100%的范围内可以做到无级调节。
优点：锅炉利用水的电阻性直接加热，电能100%转化成热量，基本无热损失。
当锅炉缺水时，电极间的电流通道被切断，不存在类似常规锅炉干烧的现象。
体积小巧，启动速度快，从冷态启动到满负荷只需要几十分钟，从热态到满负荷只需1分钟。
在节能领域，电极热水锅炉结合大型蓄能设备，在低谷电价时间段把蓄能装置内热水加温，在高电价时使用，能够起到平衡电网负荷的作用。
图一：电极式电锅炉蓄热系统示意图二、国内外同类产品水平综述电极锅炉的应用在国外由来已久，世界上第一台电极锅炉于1905年诞生于欧洲。
国内针对电极锅炉的研究始于20世纪80年代，主要是电热水锅炉技术，通常使用的是380V动力电，常压水箱作为蓄热体，此设备占地面积大、系统热效率低。
20世纪80年代，承压蓄热一体化锅炉能有效减小设备占地面积，缺点是承压蓄热电锅炉技术的单台设备不能适用于高于100 m³的蓄热体积。
20世纪90年代，喷射式电极锅炉通过美国西屋公司进入中国，开始了长达十余年的价格垄断阶段。
目前，国内的少数企业通过吸收欧洲技术并经过改造升级，形成了常压电极锅炉。
三、经济效益比较3.1 投资内容•可研评估费，设计费•设备采购费，安装费•土建施工费•配电系统设计安装费•压力容器监检费（常压系统不需要）3.2投资概算•4-10 MW电极锅炉系统，每1kW造价550~1000元之间•12-40 MW电极锅炉系统，每1kW装机造价350~500元之间•45-70 MW电极锅炉系统，每1kW装机造价300~350元之间3.3 设备价格•相关配套设备：热交换器，水泵，控制，水处理，加药，管路，设计和安装•电费：主要费用•水费：一般忽略不计•运维人员工资：可按1~2个人员考虑（1~4套设备时）•维护保养（备品备件、检修工具等）：每年小于设备投资的1%•设备定期检修、临时检修费、中长期大修费：平均每年小于设备投资的2%3.4 费用比较将1吨水变成1吨蒸汽所消耗的热量约：700kWh如果电价为：电价0.25元/kWh， 175元/k吨（电极炉）当前蒸汽的价格：110~230元/k吨（煤锅炉）四、市场前景分析在民用领域，电极锅炉及系统主要应用于城市供热。
高压电极蓄热锅炉工作原理、应用前景及示范效应
1 高压电极锅炉简介 高压电极锅炉是利用水的高热阻特性,直接将电能转化成热能的一种装置。
（1）电源要求。
高压电极锅炉一般要求具备两路电源： 1）加热电源：用来加热介质水，一般为6KV—14KV；2 ）控制电源：用于锅炉控制系统。
（2）保护要求。
根据用电要求，需做如下保护： 1） 过流保护；2） 缺相保护；3） 短路保护；4）三相不平衡保护。
（3）加热原理。
高压电极锅炉给水一般采用除盐水，除盐水的电导率（25℃）小于0.3us/cm，该水导电性接近于零，满足锅炉给水的硬度要求，但是不具有电阻性，因此，必须向炉水中加入一定量的特殊的电解质溶液，使炉水同时具备导电性，进而产生电阻，导致生热。
但是电导率并非越高越好，必须控制一定的量，一般电极热水锅炉炉水电导率维持在100us/cm以下。
否则，较高的电导率极易将电极板击穿，造成事故。
高压电极锅炉一般内设两块电极板，电极板浸没在水中，通电后，由于水的导电性，产生电阻，生热将水变成高温水，通过锅炉外置换热装置可储存，也可直供热用户。
高压电极锅炉由于是利用水的导电性直接加热，因此电能全部转化为热能，能量损失接统锅炉那样缺水过烧现象。
根据这一现象，我们也可通过调节锅内水位高低，达到调节运行负荷的效果。
即，水位可调性为0-100%，电极板与水的接近零。
当锅炉因故缺水时，电极板之间的电流通道自然切断，不存在传触面积也可调节至0-100%，进而电阻也可调节0-100%，热负荷相应的得到调节，相对传统锅炉，调节范围更广。
（4）重点要求。
1）严控给水硬度，杜绝电极板结垢；2）合理调节炉水电导率，创造合适的电流通道；3）加强锅炉本体的绝缘效果；4）控制系统准确灵敏。
（5）相对于传统锅炉的优点。
1）运行经济，调节灵活；2）启停迅速，从冷态到满负荷仅需十几分钟；从热态到满负荷仅需几分钟；3）能量损失小，节能、环保；4）可与各种储热设备联合，做到调峰运行，而不影响供热；5）运行人员少，劳动力成本大幅降低。

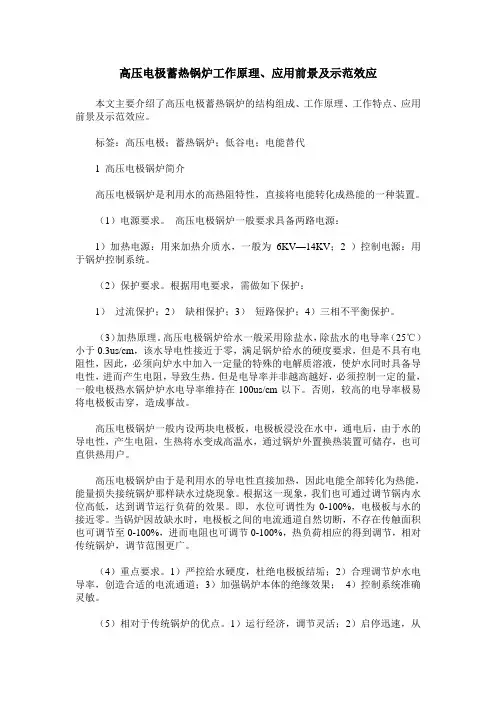

高压电极蓄热锅炉工作原理、应用前景及示范效应
高压电极蓄热锅炉工作原理、应用前景及示范效应本文主要介绍了高压电极蓄热锅炉的结构组成、工作原理、工作特点、应用前景及示范效应。
标签：高压电极；蓄热锅炉；低谷电；电能替代1 高压电极锅炉简介高压电极锅炉是利用水的高热阻特性，直接将电能转化成热能的一种装置。
（1）电源要求。
高压电极锅炉一般要求具备两路电源：1）加热电源：用来加热介质水，一般为6KV—14KV；2 ）控制电源：用于锅炉控制系统。
（2）保护要求。
根据用电要求，需做如下保护：1）过流保护；2）缺相保护；3）短路保护；4）三相不平衡保护。
（3）加热原理。
高压电极锅炉给水一般采用除盐水，除盐水的电导率（25℃）小于0.3us/cm，该水导电性接近于零，满足锅炉给水的硬度要求，但是不具有电阻性，因此，必须向炉水中加入一定量的特殊的电解质溶液，使炉水同时具备导电性，进而产生电阻，导致生热。
但是电导率并非越高越好，必须控制一定的量，一般电极热水锅炉炉水电导率维持在100us/cm以下。
否则，较高的电导率极易将电极板击穿，造成事故。
高压电极锅炉一般内设两块电极板，电极板浸没在水中，通电后，由于水的导电性，产生电阻，生热将水变成高温水，通过锅炉外置换热装置可储存，也可直供热用户。
高压电极锅炉由于是利用水的导电性直接加热，因此电能全部转化为热能，能量损失接统锅炉那样缺水过烧现象。
根据这一现象，我们也可通过调节锅内水位高低，达到调节运行负荷的效果。
即，水位可调性为0-100%，电极板与水的接近零。
当锅炉因故缺水时，电极板之间的电流通道自然切断，不存在传触面积也可调节至0-100%，进而电阻也可调节0-100%，热负荷相应的得到调节，相对传统锅炉，调节范围更广。
（4）重点要求。
1）严控给水硬度，杜绝电极板结垢；2）合理调节炉水电导率，创造合适的电流通道；3）加强锅炉本体的绝缘效果；4）控制系统准确灵敏。
（5）相对于传统锅炉的优点。
1）运行经济，调节灵活；2）启停迅速，从冷态到满负荷仅需十几分钟；从热态到满负荷仅需几分钟；3）能量损失小，节能、环保；4）可与各种储热设备联合，做到调峰运行，而不影响供热；5）运行人员少，劳动力成本大幅降低。
电极锅炉与储热罐在火电灵活性中的应用课件
工业园区和数据中心等高负荷用户对供电稳定性和灵活性的需求， 将促进电极锅炉与储热罐在火电灵活性领域的应用。
环保与经济效益的双重收益
1 2 3
降低污染物排放
电极锅炉与储热罐的应用有助于降低火电系统的 污染物排放，改善环境质量，符合绿色发展理念 。
提高能源利用效率
通过技术创新和应用优化，电极锅炉与储热罐能 够提高能源利用效率，降低能源消耗成本，为企 业创造经济效益。
PART 03
电极锅炉与储热罐在火电 灵活性中的联合应用
提高火电的调峰能力
总结词
通过电极锅炉和储热罐的联合应用，可以有效提高火电的调峰能力，满足电网 的峰谷调节需求。
详细描述
在电力需求高峰时，电极锅炉快速响应，通过增加电力输出，帮助火电满足电 网的高峰需求。同时，储热罐在非高峰时段储存热量，以便在高峰时段释放， 进一步增强火电的调峰能力。
优化火电的运行效率
总结词
通过电极锅炉和储热罐的联合应用，可以优化火电的运行效率，提高发电的经济 性。
详细描述
电极锅炉具有较高的热效率，能够减少燃料消耗。储热罐则可以在锅炉低负荷运 行时储存多余热量，减少热量损失。两者结合，可以进一步优化火电的运行效率 ，降低发电成本。
降低火电的碳排放
总结词
通过电极锅炉和储热罐的联合应用，可以降低火电的碳排放，实现环保减排。
促进可再生能源消纳
火电灵活性改造有助于提高可再生能源的消纳能 力，优化能源结构，为能源可持续发展作出贡献 。
2023
REPORTING
THANKS
感谢观看
，降低对化石燃料的依赖。
储热罐的应用场景
储热罐广泛应用于火电灵活性 改造、工业余热回收、太阳能 供暖、地热供暖等领域。
蓄热式电极锅炉在供暖系统中的应用
工业技术科技创新导报 Science and Technology Innovation Herald88①作者简介：汪喆（1992—），女，安徽六安人，硕士，助理工程师，从事锅炉及系统设计和研究工作。
DOI：10.16660/ki.1674-098X.2018.27.088蓄热式电极锅炉在供暖系统中的应用①汪喆 陈卫波 叶元华(浙江盛达铁塔有限公司 浙江杭州 310000)摘 要：由于传统燃煤锅炉能效水平偏低、能耗高、环保运行设备落后，造成了北方供暖季节严重的环境问题，于是开始寻求更为清洁高效的供暖方式。
其中，电极锅炉以其高效率、低污染的突出优势，在供热领域得到广泛的推广，国家政策也给予了大力支持。
本文基于高压电极锅炉的设计原理，分析了蓄热式高压电极锅炉在市政供热系统中应用的工艺流程、技术特点及性能优势。
关键词：电极锅炉 蓄热 供暖系统 电网调峰中图分类号：F294 文献标识码：A 文章编号：1674-098X(2018)09(c)-0088-02近年来，全国大范围、长时间的持续雾霾现象越来越严重，尤其是北方供暖季，空气质量严重影响了人们的生活环境，大气污染治理需要引起高度重视。
国家发改委于2016年5月《关于推进电能替代的指导意见》，提倡在终端能源消费环节，使用电能替代散烧煤、燃油等一次能源，应用于电采暖、电蓄能调峰等方面。
其中，采用蓄热式电极锅炉，充分利用了夜间低谷电力和富余的弃风、弃光电量等清洁能源，从负荷侧实现了削峰填谷、有效调峰，是实现电力充分利用、治理大气污染的有效手段。
1 高压电极锅炉技术原理相比传统的喷射式电极锅炉、和带有机械传动结构的浸没式电极锅炉，新型浸没式电极锅炉结构更为简单，同时具有更为可靠的安全性和稳定性。
采用电极直接加热水的方式，主要通过电极加热炉水、炉内水循环、炉外给水3个环节实现蒸汽-水系统循环，锅炉内筒里的三相电极浸在水中，通电后直接加热具有一定电导率的炉水，产生高品质的蒸汽；锅炉外筒水流通过循环泵进入内筒，不断地给内筒补水；锅炉正常运行或在热备用状态时，为保持内外筒总水量恒定，通过给水泵向锅炉外筒补充除氧水[1]。
电极锅炉的工作原理
电极锅炉的工作原理
电极锅炉是一种利用电能直接将水加热成蒸汽的锅炉，其工作原理是利用电极将电能转化为热能，将水加热至沸腾状态，产生蒸汽，从而实现供热或发电的目的。
电极锅炉的主要组成部分包括电极、水箱、控制系统等。
电极是将电能转化为热能的关键部件，通常采用不锈钢材料制成，具有良好的导电性和耐腐蚀性。
水箱是存放水的容器，通常采用不锈钢或玻璃钢材料制成，具有良好的密封性和耐高温性。
控制系统是控制电极锅炉运行的关键部件，包括温度控制器、电源控制器、安全保护装置等。
电极锅炉的工作原理是利用电极将电能转化为热能，将水加热至沸腾状态，产生蒸汽。
当电极通电时，电流通过电极进入水中，水中的离子开始运动，产生热量，将水加热至沸腾状态，产生蒸汽。
蒸汽通过管道输送到需要加热的地方，实现供热或发电的目的。
电极锅炉具有许多优点，如高效、节能、环保、安全等。
由于电极锅炉不需要燃料，因此不会产生废气、废水等污染物，具有良好的环保性能。
同时，电极锅炉的热效率高达99%，比传统锅炉高出很多，具有良好的节能性能。
此外，电极锅炉不需要燃烧，因此不存在火灾、爆炸等安全隐患，具有良好的安全性能。
电极锅炉是一种高效、节能、环保、安全的锅炉，其工作原理是利
用电极将电能转化为热能，将水加热至沸腾状态，产生蒸汽，从而实现供热或发电的目的。
随着科技的不断发展，电极锅炉将会在更广泛的领域得到应用。
电极锅炉与储热罐在火电灵活性中的应用-北京瑞特爱
2016.11 48 1×6 + 1X10
2016.11 10
2016.09 4.9
2017
2016.1 43
2017
17
2016.1 15
2016.1 15
2016.12
6
2017
8.4
2×4 1×4 1×12 6×8 3×8 2×8 2×8 2×4 1×10
2X25
项目数量：30个；锅炉数量：56台；单项目最大锅炉功率：160MW；单项目最多数量：6台；最大供热
2009年
世界能源危机和金融危机凸现，中国可再生能源事业加速发展，电极锅炉迎来了重大发展机遇，ZETA品牌登陆中国
2012年
国内首个采用电极式锅炉的火电灵活性（孤网平衡）项目在山东日照钢钢铁厂完成，对电网的平衡实现了毫秒级的
响应。项目中使用了4台40MW的电极式锅炉产品，是目前为目国内最大的电极式锅炉应用项目。
获取两个设备的感兴认识 避免应用中的不合理选型配置，协助行业健康发展
3
公司简介
大型电极式锅炉，4~70MW
瑞特爱-ZETA
2009年成立，聚焦于电极锅炉与 储热罐技术应用和推广
大型蓄热水罐
ZETA: 电极锅炉 用户最多，数量最多 规格最多，容量最大
ZETA: 火电灵活性改造关键技术提供者 ZETA: 北欧火电灵活性技术积极推广者 ZETA: 新三板上市公司(831709)
大型电极锅炉与储热罐 火电灵活性改造
北京瑞特爱能源科技股份有限公司 张占国
主任工程师
1
内容
背景&目的 公司简介-2分钟 电极锅炉简介-5分钟 储热罐简介-5分钟 选配方法-10分钟 典型案例-3分钟
2
电极锅炉原理
电极锅炉原理电极锅炉是一种利用电能将水加热为蒸汽的设备，其原理是通过电流经过电极时产生的电阻热效应将水加热。
电极锅炉主要由电极、水箱、控制系统和排污系统等组成。
电极锅炉的工作原理是利用电流通过电极时产生的电阻热效应将水加热为蒸汽。
在电极锅炉中，水箱内装有两根电极，通过电流经过电极时，电极与水之间会产生电阻，使电极周围的水被加热。
当电流通过电极时，电极表面会产生高温，将水加热至沸腾状态，生成大量蒸汽。
电极锅炉的加热方式是通过电流经过电极时产生的电阻热效应将水加热。
在电极锅炉中，电流通过电极时会使电极表面产生高温，进而将水加热为蒸汽。
电极锅炉的加热效率较高，因为电能可以直接转化为热能，不会产生热损失。
电极锅炉的优点之一是加热速度快，因为电能可以直接转化为热能，不需要通过燃烧等过程来产生热量。
此外，电极锅炉的体积较小，占地面积少，适合在空间有限的场所使用。
电极锅炉还具有较高的自动化程度，可以通过控制系统对温度、压力等参数进行精确控制。
电极锅炉的应用领域较广，可以用于工业生产中的蒸汽供应、暖气供应等方面。
在工业生产中，电极锅炉可以提供稳定的蒸汽供应，满足生产过程中对热能的需求。
在居民生活中，电极锅炉可以用于暖气供应，为房屋提供舒适的温度。
然而，电极锅炉也存在一些问题。
首先，电极锅炉的运行成本较高，因为电能的价格相对较高。
其次，电极锅炉的供热能力有一定限制，适用于小规模的供热需求，对于大规模的供热需求来说，需要使用多台电极锅炉进行联合供热。
此外，电极锅炉需要稳定的电源供应，一旦停电，将无法继续工作。
电极锅炉利用电流经过电极时产生的电阻热效应将水加热为蒸汽。
它具有加热速度快、体积小、自动化程度高等优点，适用于工业生产和居民生活中的蒸汽供应和暖气供应等方面。
然而，由于运行成本高和供热能力限制等问题，电极锅炉在某些情况下可能并不适用。
电极锅炉知识介绍
电极锅炉电极热水锅炉系列产品是我司的主力产品，锅炉核心部件引进自国外，该产品自问世以来经历了四次更新。
先进技术的引进和核心设备的原装进口，确保了该产品国内组装后特殊严谨的品质。
电极热水锅炉结构中包含高电阻绝缘的压力容器和三相电级。
加热原理是基本三相电中压电流通过设定电导率的炉水释放大量热能从而生产可加以控制和利用的热水。
锅炉功率调整范围是1%-100%. 在10%-100%的范围内可以做到无级调节。
在节能领域，电极热水锅炉能够结合大型蓄能设备，在低谷电价时间段把蓄能装置内的热水加温，在高电价时使用。
这不单可以节省远行费用，也能够起到平衡电网负荷的作用电极蒸汽锅炉ZHPI系列产品是我司的主力产品，锅炉核心部件引进自国外，该产品自问世以来经历了四次更新。
先进技术的引进和核心设备的原装进口，确保了该产品国内组装后特殊严谨的品质。
ZHPI电极热水锅炉结构中包含高电阻绝缘的压力容器和三相电级。
加热原理是基本三相电中压电流通过设定电导率的炉水释放大量热能从而生产可加以控制和利用的热水。
锅炉功率调整范围是1%-100%. 在10%-100%的范围内可以做到无级调节。
在节能领域，ZHPI电极热水锅炉能够结合大型蓄能设备，在低谷电价时间段把蓄能装置内的热水加温，在高电价时使用。
这不单可以节省远行费用，也能够起到平衡电网负荷的作用蓄热机组蓄热机组系列蓄热电锅炉均采用一体化设计。
蓄热电锅炉与直供电锅炉相比具有高效节能、运行费用低等特点。
目前国家电力政策鼓励削峰填谷，因此能够充分利用低谷电力的蓄热电锅炉与其他类型锅炉相比较，具有突出的经济效益。
高温承压蓄热电锅炉的原理是采用锅炉内部炉水为蓄热介质，在低谷电价时段，利用电加热器，对完全封闭的炉水进行循环加热蓄热，在峰、平电价时段，通过换热器换热，为用户提供所需的热水。
高温蓄热电锅炉具有运行费用低、蓄热温度高、供热温度恒定、体积小、蓄热量大、安装简便、使用寿命长等优点。
供应新型供热机组我司蓄热电锅炉分为高温承压蓄热、真空负压蓄热二类，均采用一体化设计。
高压电极锅炉工作原理
高压电极锅炉工作原理
高压电极锅炉是一种利用电能转化为热能的设备，它通过将电能转化为热能，
提供蒸汽或热水，用于工业生产或供暖。
那么，高压电极锅炉是如何工作的呢？接下来，我们将详细介绍高压电极锅炉的工作原理。
首先，高压电极锅炉是利用电极产生的电弧和电流来加热水，将水加热至一定
温度并产生蒸汽。
在高压电极锅炉内部，有两个电极，它们之间形成电弧，当电流通过电极时，电弧产生的热量将水加热，使水温上升并产生蒸汽。
这种加热方式可以快速、高效地将水加热至所需温度，满足工业生产或供暖的需要。
其次，高压电极锅炉采用的是闭式加热系统，水在加热过程中不会与外界接触，从而避免了水质污染和能量损失。
闭式加热系统可以保证水质纯净，提高热能利用率，减少能源消耗，符合节能环保的要求。
另外，高压电极锅炉在工作过程中能够实现精确控制，可以根据实际需要调节
电极的工作状态，控制加热水的温度和产生蒸汽的量。
这种精确控制能够保证高压电极锅炉稳定、高效地工作，满足不同工况下的需求。
此外，高压电极锅炉具有结构简单、体积小、启动快速的特点，可以灵活布置
在工业生产现场或供暖系统中。
相比传统锅炉，高压电极锅炉不需要燃料燃烧，不产生废气和污染物，符合清洁生产和环保要求。
总的来说，高压电极锅炉是一种高效、环保的加热设备，它利用电能转化为热能，通过闭式加热系统和精确控制，快速、稳定地产生蒸汽或热水，满足工业生产和供暖的需求。
相信随着技术的不断进步，高压电极锅炉将在未来得到更广泛的应用，为工业生产和生活提供更可靠、高效的能源供应。
电极锅炉介绍
电极锅炉简介电极锅炉是利用水的高热阻特性，直接将电能转换为热能并产生蒸汽的一种装置。
一、加热电压要求加热电压采用中压电，电压≥6kV。
相同的锅炉，加热电压不一样，其功率也是不一样的。
因加热功率与电压的平方成正比关系。
所以对于大功率的电极锅炉来说，希望其加热电压越高越好，否则其尺寸会非常大。
大功率锅炉一般要求其加热电压为13.5kV。
其它动力控制电压采用380/220V。
因此电极式锅炉需要两路电源，一路中压电源，一路低压电源。
二、中压电源的保护由于中压电源直接来自高压线路，因此必须配备相应的保护措施，设置一中压柜，相应的保护信号传输给控制柜。
保护主要有以下几方面：1）过流保护2）缺相保护3）短路保护4）三相不平衡保护等等三、加热原理电极锅炉一般采用电厂的除盐水，除盐水的导电率（25℃）一般为＜0.3μs/cm，该水属于不导电。
因此锅炉内必须加入一定的电解质，使炉水具有一定的电阻，才能使其导电。
当然炉水的导电率不是越高越好，否则容易造成击穿等事故。
电极式锅炉就是利用含电解质水的导电特性，通电后被加热产生热水或蒸汽。
根据水流与电极的接触方式不同，电极锅炉主要有以下两种结构形式：1、浸没式电极锅炉：是指连接高压电源的电极直接浸没在锅炉的炉水中进行加热。
炉水与锅炉外壁采用绝缘隔离的方式，避免锅炉金属筒体带电。
2、喷射式电极锅炉：是指炉水直接喷射到电极上进行加热，而不是直接浸没在炉水中。
因此电极与锅炉金属筒体是“相对隔离”的，金属筒体不需要绝缘。
由于是利用水的电阻性直接进行加热，电能100%转化成热量，基本没有热损失。
当锅炉缺水时，电极间的电流通道被切断。
不存在类似常规锅炉那样因缺水烧坏的现象。
两种结构形式的分析：1、两种结构实现的方式有较大区别，因此造成两者的循环水量有较大差异。
浸没式结构锅炉的循环水量主要是补充“蒸发损失”的水量，因此水量较少。
而喷射式是靠喷射的水量来维持其加热功率的，因此其喷射水量非常大，大功率的水量甚至达到1000m3/h以上。
电极锅炉原理
电极锅炉原理电极锅炉是一种利用电能将水加热成蒸汽的设备，它在工业生产和生活中有着广泛的应用。
电极锅炉的原理是通过电能将水加热，产生蒸汽，从而实现加热和动力传递的功能。
下面我们来详细了解一下电极锅炉的原理。
首先，电极锅炉是利用电能将水加热成蒸汽的装置。
在电极锅炉内部，有两根电极，它们分别连接电源，当电源通电时，电极之间会产生电流，电流通过水产生热量，将水加热成蒸汽。
这样就实现了将电能转化为热能的过程。
其次，电极锅炉的原理是利用电阻加热的方式将水加热成蒸汽。
电极锅炉内部的电极是通过电阻加热的方式来产生热量的，电阻加热是利用电流通过导体时产生的电阻热来加热物体的一种方式。
电极锅炉内的水在电流通过时会受到电阻加热的影响，从而产生热量，将水加热成蒸汽。
另外，电极锅炉的原理还涉及到水的加热和蒸汽的产生。
在电极锅炉内部，水在受到电阻加热的作用后，温度逐渐升高，当水温达到一定程度时，水会产生蒸汽。
这样就实现了将水加热成蒸汽的过程。
最后，电极锅炉的原理还包括了蒸汽的利用和应用。
蒸汽是一种重要的工业能源，它可以用于驱动发电机产生电能，也可以用于加热和动力传递。
电极锅炉产生的蒸汽可以被输送到需要的地方进行应用，从而实现能源的转化和利用。
综上所述，电极锅炉的原理是通过电能将水加热成蒸汽，实现能源的转化和利用。
电极锅炉在工业生产和生活中有着重要的应用，它的原理和工作过程对于我们深入了解能源转化和利用具有重要的意义。
希望通过本文的介绍，可以让大家对电极锅炉的原理有一个更加清晰的认识。
电极锅炉工作原理
电极锅炉工作原理
电极锅炉是一种利用电能加热水的设备，其工作原理是通过电流通过水中的电极产生电阻加热效应，使水温升高并产生蒸汽。
电极锅炉主要由锅炉本体、电极、控制系统和水循环系统组成。
锅炉本体是一个密闭的容器，内部装有电极，供水管道和排水管道。
电极通常由高硬度不锈钢制成，并且设置在锅炉的上下两段，以保证均匀加热。
当电极锅炉工作时，首先打开供水系统，使水进入锅炉本体。
然后通过控制系统控制电极上的电流，使其通过水中。
当电流通过电极时，水中的离子会受到电流的作用，产生电阻加热效应。
电极会逐渐将水加热至所需温度。
同时，水循环系统会将加热后的热水从上部循环回锅炉底部，保持整个水体温度的均匀分布。
当锅炉达到设定的温度时，控制系统会自动断开电流，停止电极加热。
在锅炉工作过程中，控制系统会监测水温，并根据设定的温度范围控制电流的大小，以保证水的稳定加热和温度控制。
总结来说，电极锅炉通过电流在水中产生电阻加热效应，使水温升高，并通过水循环系统保持水温的均匀分布。
通过控制系统的控制，实现对水温的准确控制和稳定加热。
高压电极式热水锅炉方案介绍
自控系统、各种管路阀门系统等子系统组合而成。
二、 电气介绍
电极锅炉使用的电压等级一般在 10kV 左右，用户从配电柜出口将 10kV 的电源
进线接入电极锅炉的电极上端。
电极锅炉已经设计了可靠的接地系统。使用三相四线制中心点接地系统，要求
的热量换热输出。循环泵把锅炉上部的“热水”通过换热器“冷却”后输入锅炉下
部，从而为用户提供满足要求的热水。锅炉出口热水的温度可根据用户需求调节。 该产品在国外有较多应用，主要是大于 3MW 的电锅炉系统。国内一般民用没有
这么大功率需求的用户，因此主要用于核电系统的辅助锅炉，以及风电系统的蓄热 采暖系统，单台功率可以达到 30MW 以上。电极式过来的特点是：启动迅速，短时间 内既能提供符合要求的蒸汽或热水；稳定可靠运行，且负荷调节范围宽，维护保养 便捷。大功率时，优势明显。
环管路、换热循环管路。对于用户来讲，电极锅炉的热水或蒸汽输出和普通电锅炉 一样，接入输出输入端口即可。锅炉本身的系统已经由我公司优化集成。
电极锅炉及系统
电极锅炉是通过内部喷射循环管路把锅炉下部的“冷水”由循环泵打入锅炉的中 心筒，并经中心筒侧面的喷水孔喷射至电极，经高压电直接加热喷射的水流。如此 循环往复不断加热，提升水温。加热功率大小可通过无极调节循环的水量来实现， 即变频调节循环水泵的频率。
2）高配过来的电缆直
辅助系统或配 2）须设置专门的配电
电极锅炉的投
2
接进入锅炉。由于电
套设施投入 房；
资相对较低
极锅炉较高（高度接
3）变压后的配电柜，包
近 6 米），因此锅炉房
括连接电缆、安装等。
的高度需要增加。
电极锅炉知识介绍
电极锅炉知识介绍电极锅炉是一种利用电极直接加热水来产生蒸汽或热水的设备。
它具有简单、高效、安全、环保等优点，并且适用于各种工业和民用领域。
在本篇文章中，我们将对电极锅炉的工作原理、结构特点、应用领域和环保性能等方面进行介绍。
首先，我们要了解电极锅炉的工作原理。
电极锅炉通过将电流通过直接接触水，使水中的电能转化为热能。
它由一个或多个电极组成，这些电极安装在锅炉的水槽中。
在工作过程中，电极会产生电场，使水分子发生极化，从而使水温升高并产生蒸汽或热水。
其次，电极锅炉具有以下结构特点。
首先，它的结构比较简单，仅由电极和水槽组成，没有燃烧装置和烟道等部件。
这使得它的安装和维护相对容易。
其次，由于没有燃烧过程，电极锅炉不产生排放物，避免了燃烧过程中排放的废气和烟尘对环境的污染。
此外，电极锅炉的温度和压力可以精确控制，使得它的能效更高，效率达到90%以上。
电极锅炉在各个领域有着广泛的应用。
首先，电极锅炉适用于工业领域。
它可以为工厂、企业提供蒸汽和热水，用于加热和供暖。
其次，电极锅炉适用于建筑领域。
它可以用作家庭、学校、医院和商业建筑的供暖设备，提供舒适的室内温度。
此外，电极锅炉还适用于洗衣、洗碗和烹饪等场所，满足人们对热水的需求。
总之，电极锅炉在各个行业和领域都有着广泛的应用。
最后，电极锅炉具有很高的环保性能。
首先，由于没有燃烧过程，电极锅炉不产生废气和烟尘，不会对大气造成污染。
其次，电极锅炉只需使用电能作为能源，不需要燃料，因此不会产生二氧化碳等温室气体。
此外，电极锅炉的运行效率高，能够充分利用电能，降低能源的消耗。
它还具有温度和压力自动控制的功能，避免了能源的浪费。
综上所述，电极锅炉是一种简单、高效、安全、环保的加热设备。
它的工作原理是通过将电流通过直接接触水来产生蒸汽或热水。
电极锅炉没有燃烧过程，不产生废气和烟尘，具有很高的环保性能。
它适用于各个工业和民用领域，广泛应用于加热和供暖。
通过不断的发展和创新，相信电极锅炉将会在未来发挥更重要的作用，并为人们提供更加清洁和可持续的能源解决方案。
高压电极锅炉工作原理
高压电极锅炉工作原理
高压电极锅炉是一种利用电能直接将水加热转化为蒸汽的装置。
其工作原理如下：
1. 水供给：首先，水通过供水系统进入锅炉的水箱。
一般情况下，水箱位于锅炉顶部，供水系统通过适当的控制装置向水箱提供足够的水。
2. 电极加热：当锅炉启动时，锅炉内部的电极开始加热。
电极通常采用导电材料制成的金属棒，通过电力源加热。
锅炉的控制系统根据设定的参数，控制电极的温度和加热时间，以达到合适的加热效果。
3. 水加热：当电极加热到一定温度后，锅炉中的水开始被加热。
电极的加热作用使水分子运动剧烈，温度逐渐升高。
在此过程中，锅炉的温度和压力会随之上升。
4. 蒸汽生成：当锅炉内部的水达到一定温度和压力时，发生沸腾现象，水迅速转化为蒸汽。
蒸汽在锅炉中升腾，被经过净化处理的蒸汽管道带离锅炉，供应给需要蒸汽的设备或生产过程。
5. 蒸汽排放：锅炉中产生的废气和烟尘被设备内部的烟囱排出，以保持锅炉内部的良好工作环境。
总体来说，高压电极锅炉通过电极加热水并产生蒸汽，实现了高效能的能源转化。
它相对于传统的燃煤锅炉具有更高的热效
率、更环保，且操作简单、安全可靠。
这使得高压电极锅炉在许多工业和商业领域得到广泛应用。
电极式电锅炉原理
电极式电锅炉原理
电极式电锅炉是一种使用电能作为热能源的热水锅炉。
它的原理是利用电等效原理，把电能转化为热能，从而实现加热水的目的。
电极式电锅炉的基本组成部分包括电流回路和水路。
其中电流回路是电能转化为热能的场所，而水路则是水在锅炉内流动的场所。
电极式电锅炉的电流回路由电源、电极、隔离器、电阻器等组成。
电源是整个系统的动力源，提供所需的电能；电极是一个与上下水流通，可以控制加热功率的电子器件；隔离器主要是为了保证电极和水路的准确隔离，防止漏电等危险的出现；电阻器则是为了控制加热功率，防止过热和烧毁电极。
电流回路在一定的电压下，将电能转化为热能，加热水路内的水。
在电极和水路之间形成的电场力作用下，水中的离子会通过电迁移作用向电极凝聚，使得电极和水路之间的距离变短，从而产生很强的电场，使得水分子的动能增加，从而水的温度也随之升高。
当水的温度达到预定的设定温度后，电控系统会切断电源，停止加热。
电极式电锅炉的工作过程需要根据用户需要设置加热功率、加热时间和水的流量等参数，从而达到节能、高效的目的。
同时，在使用过程中需要注意保持锅炉内部的清洁和水的质量，以保证锅炉的长期稳定工作和高效率。
总之，电极式电锅炉是一种经济、高效、绿色的热水锅炉，其原理是利用电能转化为热能，从而实现快速、高效、安全的加热水的目的。
可以广泛应用于家庭、餐饮、医院、学校、工厂等场所，为人们提供便利、舒适的生活和工作环境。
电极锅炉原理
电极锅炉原理
电极锅炉是一种利用电弧加热的锅炉装置，它的工作原理主要是通过电极放电产生高温等离子体来加热水或蒸汽。
在电极锅炉中，通常有两根电极，一根接通正电压，称为阳极，另一根接通负电压，称为阴极。
当电极锅炉通电后，正负极之间会产生电弧放电。
由于电弧放电的高温特性，会使水分子内部发生剧烈的碰撞运动，导致水分子变成高速运动的电离态粒子，称为等离子体。
这些高温等离子体会将热量传递给锅炉中的水分子，使水温升高。
在电解质水中（如水），负载电力密度越大，电解水反应趋于剧烈，水中分子会分解成氢离子和氧离子，此时氧离子会与阳极氧化，而氢离子则与电极发生还原反应，形成氢气。
这个过程称为电解水。
再进一步，由于电极锅炉是一种封闭式系统，通过调节电极间距和运用不同的电极材料，可以控制电极的电流密度和放电功率，从而实现对水的加热温度的精确控制。
这使得电极锅炉具有高效率、节能、环保、安全可靠等特点。
总的来说，电极锅炉通过电弧放电产生高温等离子体，使水分子发生剧烈碰撞运动，从而将热量传递给水，实现水的加热和蒸汽的产生。
它是一种高效、环保的加热方式，被广泛应用于工业生产和居民生活等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电极式电锅炉蓄热系统
一、产品简介
工作电压：一般采用中压电压（≥6 kV）；
大功率锅炉电压（可达13.5 kV）；
控制电压380/220V 。
保护措施：1）、过流保护；
2）、缺相保护；
3）、短路保护；
4）、三相不平衡保护。
加热原理：一般采用电厂除盐水，加入一定电解质，使炉水具有一定电阻。
利用水的高热阻特性，直接将电能转换为热能并产生蒸汽的一种装置，装置包含高电阻绝缘的压力容器和三相电级。
结构形式：
功率调整范围：调整范围是1%-100%. 在10%-100%的范围内可以做到无级调节。
优点：
➢锅炉利用水的电阻性直接加热，电能100%转化成热量，基本无热损失。
当锅炉缺水时，电极间的电流通道被切断，不存在类似常规锅炉干烧的现象。
➢体积小巧，启动速度快，从冷态启动到满负荷只需要几十分钟，从热态到满负荷只需1分钟。
➢在节能领域，电极热水锅炉结合大型蓄能设备，在低谷电价时间段把蓄能装置内热水加温，在高电价时使用，能够起到平衡电网负荷的作用。
图一：电极式电锅炉蓄热系统示意图
二、国内外同类产品水平综述
电极锅炉的应用在国外由来已久，世界上第一台电极锅炉于1905年诞生于欧洲。
国内针对电极锅炉的研究始于20世纪80年代，主要是电热水锅炉技术，通常使用的是380V动力电，常压水箱作为蓄热体，此设备占地面积大、系统热效率低。
20世纪80年代，承压蓄热一体化锅炉能有效减小设备占地面积，缺点是承压蓄热电锅炉技术的单台设备不能适用于高于100 m³的蓄热体积。
20世纪90年代，喷射式电极锅炉通过美国西屋公司进入中国，开始了长达十余年的价格垄断阶段。
目前，国内的少数企业通过吸收欧洲技术并经过改造升级，形成了常压电极锅炉。
三、经济效益比较
3.1 投资内容
•可研评估费，设计费
•设备采购费，安装费
•土建施工费
•配电系统设计安装费
•压力容器监检费（常压系统不需要）
3.2投资概算
•4-10 MW电极锅炉系统，每1kW造价550~1000元之间
•12-40 MW电极锅炉系统，每1kW装机造价350~500元之间
•45-70 MW电极锅炉系统，每1kW装机造价300~350元之间
3.3 设备价格
•相关配套设备：热交换器，水泵，控制，水处理，加药，管路，设计和安装
•电费：主要费用
•水费：一般忽略不计
•运维人员工资：可按1~2个人员考虑（1~4套设备时）
•维护保养（备品备件、检修工具等）：
每年小于设备投资的1%
•设备定期检修、临时检修费、中长期大修费：
平均每年小于设备投资的2%
3.4 费用比较
将1吨水变成1吨蒸汽所消耗的热量约：700kWh
如果电价为：电价0.25元/kWh，175元/k吨（电极炉）
当前蒸汽的价格：110~230元/k吨（煤锅炉）
四、市场前景分析
在民用领域，电极锅炉及系统主要应用于城市供热。
目前我国约有城市700座，到2020年左右将达到1500座，中国人口将达到15-16 亿。
一半人口居住在城市，城市采暖面积将不断增加，供热普及率也不断提高。
目前我国城市的能源使用仍然以燃煤、燃油为主，造成严重的环境污染，相比较之下，电能作为清洁能源，具有明显优势。
而电极锅炉利用谷期电能集中供暖的新模式与国家节能降耗的大方针一致，保守估计该领域拥有千亿级别的市场有待企业挖掘。
在工业领域，电极锅炉广泛应用于火电企业启动锅炉、风电及太阳能企业调峰锅炉，并为造纸、化工、汽车、造船、食品等企业提供生产用的高品质蒸汽及高温热水。
以发电企业为例，2010年
五大发电公司旗下有超过500余家发电公司，此外各地热电企业、自备电厂、地方所属电厂的数量有上万家，该领域对启动锅炉有一定的需求。
随着风电及太阳能行业的不断发展，对调峰锅炉及技术的需求也将趋于旺盛。
目前，我国提供电极锅炉及基于电极锅炉的专业技术服务的企业数量在不断增加，代理国外的品牌也在逐渐丰富，但该市场还未形成龙头性的企业。
因此，该领域为中小企业提供了充分竞争及快速发展的机会，未来市场前景广阔。
五、产品应用场景
•综合能源区域供热；
•电网平衡；
•核电启动；
•风电消纳；
•煤改电；
•火电灵活性改造；
•电能替代；
•削峰填谷的作用
六、建议
1.当前对电极式电锅炉产品认识不够充分，建议做专项研究，依托专业的电锅炉厂家进行项
目合作，配套许继的保护系统，后期同步开发优化电锅炉具备接入综合能源服务的保护控
制成套系统，并考虑自主进行电极式电锅炉的开发；
2.根据目前市场情况，电极式电锅炉可以作为综合能源服务的核心产品之一，进行重点推广。
此外，国家暂无电极式电锅炉相关标准，许继引导电科院推进相关标准的规范和标准制定。
3.推荐潜在合作厂家：
北京瑞特爱能源科技股份有限公司
附录一：常规电极锅炉与普通电阻锅炉对比。
