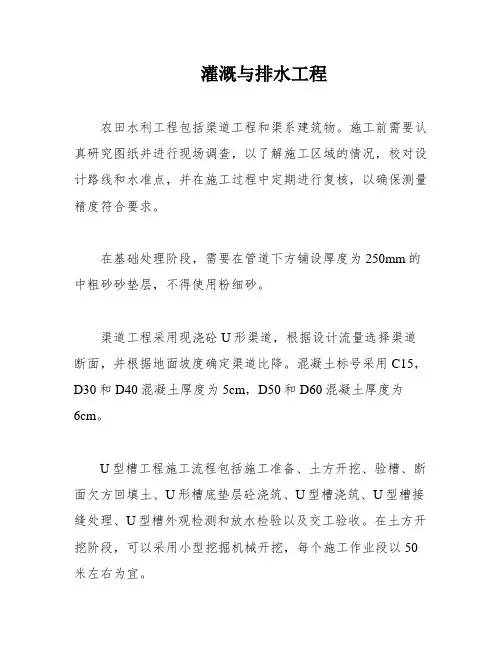

田间水利工程:

本项目农田水利工程主要包括:渠道工程、渠系建筑物。

施工前认真学习图纸 ,并进行现场调查 ,了解施工区域内的土质、地下水位 ,管沟槽附近地上建筑物以及施工环境等情况 ,校对设计路线、水准点 ,并在以后施工的每隔一段时间都要进行复核一次 ,以确保整个施工段的测量精度在允许误差的范围以内。

砂垫层施工

基础处理一般情况下管道下方铺设砂垫层 ,砂垫层厚度250mm ,垫层材料为中粗砂 ,不得采用粉细砂。

1、渠道工程

项目区规划渠道全部采用现浇砼U形渠道。根据渠道设计流量 ,按照《陕西省农业综合开发田间工程配套设计图集》的定型图选择渠道断面 ,渠道全部为填方渠道。项目渠道区分为D30、D40、D50、D60 ,混凝土标号采用C15 ,渠道比降根据地面坡度确定。D30、D40混凝土厚度为5cm ,D50、D60混凝土厚度为6cm。

1、U型槽工程施工流程:

施工准备→土方开挖→验槽→断面欠方回填土→U形槽底垫层砼浇筑→U型槽浇筑→U 型槽接缝处理→ U型槽外观检测、放水检验→交工验收

2、U型槽灌溉渠施工方法

(1)土方开挖:

由于U型槽灌溉渠开挖断面较小 ,拟分段在按设计高程放样后采用小型挖掘机械开挖 ,人工修整 ,一次性开挖到底 ,并及时验槽进入下一工序施工。每个施工作业段以50米左右为宜。

(2)断面土方回填:

由于灌溉渠U型槽安装高程局部比两侧田地高 ,需补填土方才能进行灌渠型槽安装。土方回填时拟采用人工运土木夯夯实。

1、进场的模板要选择平整坚实的场地搭设插片架子 ,模板放入架子中。模板堆放处必须加垫木 ,防止模板受潮起锈。

2、模板在现场拼装好后 ,板缝错台必须调平 ,使用前刷油性脱模剂。

3、模板在使用过程中必须对其平整度进行定期检修。

4、模板在安装、拆模过程中 ,严禁用力撞击。

5、为防漏浆 ,模板与地接触面及模板拼缝处粘贴海棉条。

6、模板纵向连接要严密 ,防止漏浆 ,横向支撑要稳固 ,防止跑模。浇筑前 ,原有混凝土面进行凿毛或刷毛 ,并冲洗干净 ,混凝土浇筑时 ,两侧应同时进行 ,防止将管子挤偏。混凝土浇筑分两步进行 ,待下层混凝土失去流动性后再浇筑上层混凝土 ,避免漂管。

7、模板使用完一次 ,必须及时清理 ,用扁铲清理模板板面 ,铲掉混凝土残渣 ,用滚刷涂刷油质脱模剂 ,用抹布或棉丝将板面的浮油擦净。

8、模板拆除

⑴模板的拆除 ,应保证砼不被损坏。在砼未达到足够的强度前不得拆模。

⑵不承重的垂直模板 ,应在砼的强度能保证其表面和棱角不因拆除模板而损坏时 ,或在砼强度超过2.5Mpa时方可拆除。

⑶拆模时 ,应遵循先非承重部位和后承重部位及自上而下的原则 ,严禁用大锤和撬棍强行拆除。

⑷拆模时 ,操作人员应注意安全 ,拆下的模板及配件 ,严禁乱扔 ,要有人接应传递 ,按指定地点堆放 ,并及时清理、维修和涂刷隔离剂 ,以备下次周转使用。管道连接及闸阀安装管道采用对口机进行对口 ,对口时保证外壁平齐 ,用钢直尺紧靠一侧管道外表面 ,在距焊口200mm另一侧管道外表面处测量 ,管道与管件之间的对口 ,也要做到外壁平齐 ,管

道对好口后进行点固定。

闸阀安装

○闸阀型号、规格正确 ,外观无缺陷 ,开关灵活 ,各部位连接螺栓无松动 ,指示正确。

○闸阀逐个进行强度和严密性试验 ,阀体、垫片、填料及闸阀的各密封面不变形 ,无损坏 ,不渗不漏。

○安装前清除阀门的封闭物和其他杂物。

○闸阀在关闭状态下进行安装 ,其开关手轮放在便于操作的位置。

○闸阀安装的方向(箭头指示的方向)与介质流向一致。

○技术复核

项目技术人员在施工过程中要对关键工作项目组织班组进行预检。预检符合要求后报项目技术负责人复核。上道程序施工不合格不得转入下一道程序。

技术复核的工作项目如下:

○预埋套管的规格、位置、标高

○管道基础

○管道的位置、标高、轴线、坡度

闸阀等附件的规格、位置

管道试压、清洗

管道试验压力

根据《给水排水管道工程施工及验收规范》 GB50268-2008中的规定 ,确定管道的试验压力:

管道水压试验

管道安装完毕后须进行水压试验 ,压力试验灌水前 ,必须清理管子与阀门内的杂物 ,管道的敞开段用法兰堵板堵好;所有管子的接口和管子固定装置已安装牢固;除接口外 ,管道两侧及管顶以上部分回填高度不小于0.5m。

在试压前须根据各施工段的具体情况提前联系好水源 ,并编制详细的试压方案 ,在业主和监理的同意下进行。

试验管段在最低端开始灌水 ,排除所有的空气。管道充满水放置48小时 ,用电动试压泵加压达到规定的试验压力 ,并保持恒压10min ,检查接口、管身无破损及漏水现象 ,管道强度试验为合格 ,随后进行严密性试验。

埋地管道试验合格后 ,进行接口防腐 ,并按设计和规范的要求进行管沟回填。

管道清洗

管道敷设后须对管道进行清洗。清洗前先清理掉管道内的所有遗弃物及管道壁上的附着物。

管道清洗采用洁净水 ,对于管径大于DN600管道 ,采用人工进入管道在管内用刷子刷 ,并顺着管道的坡度方向以利于脏水排出 ,然后用低流速的水冲洗

2、渠系建筑物

项目区渠系建筑物主要涉及分水闸、放水口、生产桥、便桥和跌水。

分水闸一般设在上级渠道向下级渠道配水处 ,采用现浇砼分水闸。

放水口为简易现浇砼放水口 ,一般在末级渠道上根据实际需要每隔一定距离设一座 ,方便群众放水。

生产桥设在渠道穿越道路处 ,生产桥设计荷载汽-10 ,桥面宽度分2.6m、4.6m两种 ,根据渠道口宽 ,生产跨度D30渠道为1.48m ,D40渠道1.78m ,D50渠道为2.08m ,D60渠道为2.48m。生产桥桥墩为M7.5浆砌石结构 ,桥面为混凝土结构。

便桥设在靠近路边的渠道上 ,一般根据实际需要 ,每隔50m设一座 ,便桥采用C25预制钢筋砼盖板 ,预制板厚10cm ,便桥宽度2.0m ,便桥跨径根据道口宽确定 ,两边各向外延伸10cm。
