电渣压力焊焊接工艺试验评估报告目录1、钢筋电渣压力焊工艺评定作业指导书2、钢筋电渣压力焊工艺评定记录报告一、钢筋电渣压力焊工艺评定作业指导书1、编制目的明确钢筋电渣压力焊的施工工艺，确保施工工艺评定满足设计和施工规范规定的要求，验证设计和施工规范的可操作性与可执行性，同时用以指导现场施工。
2、实施范围钢筋电渣压力焊适用于本项目工程用HRB400E级14、16、18、20、22、25mm柱钢筋的连接接头。
3、编制依据：3.1《混凝土结构工程施工及验收规范》；3.2《钢筋焊接及验收规程》JGJ18-2012；3.3《工程质量管理手册》3.4施工图纸说明。
4、施工工艺评定的基本条件4.1材料准备4.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有产品合格证、出厂检验报告和进场复试报告。
4.1.2 焊剂4.1.2.1 在钢筋电渣压力焊中，必须采用合适的焊剂，常用的焊剂型号为HJ431，其性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
常用的为熔炼型高锰高硅低氟焊剂或HJ330中锰高硅低氟焊剂。
4.1.2.2 焊剂应存放在干燥的库房内，当受潮时，在使用前应经250～300℃烘焙2h，以防止产生气孔。
4.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
4.1.2.4 焊剂应有出厂合格证。
各种焊接材料应分类存放和妥善管理，并应采取防止锈蚀、受潮变质的措施4.2 施工机具2.2.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂填装盒等。
2.2.3 焊接电源:钢筋电渣压力焊宜采用次级空载电压较高（75V以上）的交流或直流焊接电源。
（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；）。
焊机容量应根据所焊钢筋直径选定。
一台焊接电源可供数个焊接机头交替用电，单台容量不能满足焊接要求时，同性能的焊机可两台并联使用4.3施工准备4.3.1 焊工必须持有有效的焊工考试合格证。

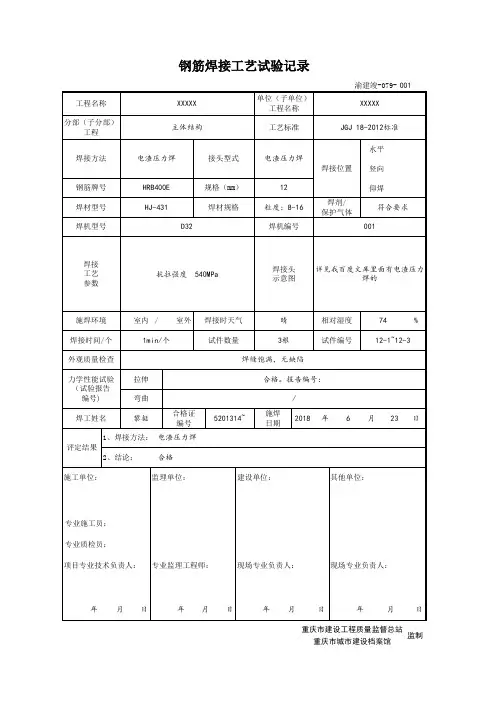

渝建竣-079 钢筋焊接工艺试验记录 最新版
12 粒度：8-16 焊机编号 焊剂/ 保护气体 001 符合要求
焊接 工艺 焊接时间/个 外观质量检查 力学性能试验 （试验报告 编号) 焊工姓名
室内 / 1min/个
室外
焊接时天气 试件数量
晴 3根
相对湿度 试件编号
74 12-1~12-3
年
月
日
年
月
日
年
月
日
年
月
日 监制
重庆市建设工程质量监督总站 重庆市城市建设档案馆
%
焊缝饱满，无缺陷 拉伸 弯曲 黎挺 合格证 编号 5201314~ 合格。报告编号： / 施焊 2018 日期 年 6 月 23 日
1、焊接方法： 电渣压力焊 评定结果 2、结论： 施工单位： 合格 监理单位： 建设单位： 其他单位：
专业施工员： 专业质检员： 项目专业技术负责人： 专业监理工程师： 现场专业负责人： 现场专业负责人：
钢筋焊接工艺试验记录
渝建竣-079- 001 工程名称 分部（子分部） 工程 焊接方法 XXXXX 主体结构 单位（子单位） 工程名称 工艺标准 XXXXX JGJ 18-2012标准
电渣压力焊
接头式
电渣压力焊 焊接位置
钢筋牌号 焊材型号 焊机型号
HRB400E HJ-431 D32
规格（mm） 焊材规格
