婴幼儿尿床报警器本例介绍一款婴幼儿尿床报警器,它能在婴幼儿尿床几分钟内发出"注意换尿布"的语音提醒声,提醒妈妈为宝宝换尿布,从而有利于婴幼儿的健康。

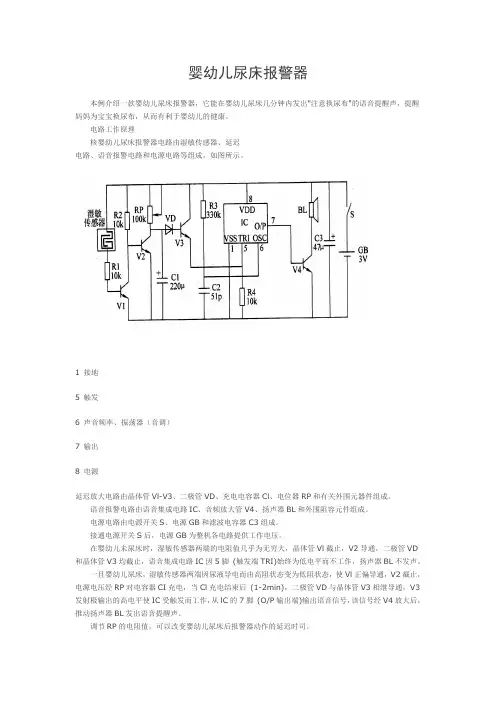

电路工作原理核婴幼儿尿床报警器电路由湿敏传感器、延迟电路、语音报警电路和电源电路等组成,如图所示。

1 接地5 触发6 声音频率、振荡器(音调)7 输出8 电源延迟放大电路由晶体管Vl-V3、二极管VD、充电电容器Cl、电位器RP和有关外围元器件组成。

语音报警电路由语音集成电路IC、音频放大管V4、扬声器BL和外围阻容元件组成。

电源电路由电源开关S、电源GB和滤波电容器C3组成。

接通电源开关S后,电源GB为整机各电路提供工作电压。

在婴幼儿未尿床时,湿敏传感器两端的电阻值几乎为无穷大,晶体管Vl截止,V2导通,二极管VD 和晶体管V3均截止,语音集成电路IC因5脚(触发端TRI)始终为低电平而不工作,扬声器BL不发声。

一且婴幼儿尿床,湿敏传感器两端因尿液导电而由高阻状态变为低阻状态,使Vl正偏导通,V2截止,电源电压经RP对电容器CI充电,当Cl充电结束后(1-2min),二极管VD与晶体管V3相继导通,V3发射极输出的高电平使IC受触发而工作,从lC的7脚(O/P输出端)输出语音信号,该信号经V4放大后,推动扬声器BL发出语音提醒声。

调节RP的电阻值,可以改变婴幼儿尿床后报警器动作的延迟时司。

改变R3的电阻值,可改变报警语音的声调。

元器件选择Rl-R4选用1/4W或1/8W碳膜电阻器。

RP选用卧式微调电阻器或贴片式电位器。

Cl和C3均选用耐压值大于6V的铝电解电容器;C2选用高频瓷介电容器。

VD选用1N4148型硅开关二极管。

VI-V3均选用S9014或3DC6型硅NPN型晶体管;V4选用S9013或C8050型硅NPN型晶体管。

IC选用内部储存"注意换尿布"语音信息的CMOS语音集成电路。

BL选用8Ω、O.25-0.5W的微型电动式扬声器。
