机电专业概况
机电一体化专业人才被国家列为二 十一世纪社会发展最急需的十大专业人 才之一，是就业领域最宽的专业。机电 一体化技术是在机、电、自动控制和检 测、计算机应用等学科相结合的基础上 建立起来的一门综合性应用技术，该主 专业主要培养能进行机电一体化技术应 用，并具有初步设计开发能力的中级工 程技术人才。
由于职业教育有很强的岗位针对性，因 此对高职毕业生来说，以下岗位是目前 我国比较热门的：
（二）机电专业的就业岗位
1、数控机床操作及维修人员：负责数 控机床的操作，编程工艺与组织管理以 及维修。
2、机械产品一线的生产人员：主要是指 产品的在线检测与新产品性能实验，仪
全面提高学生自身素质
给学生的几点建议 学会与人相处 学会宽容，“海纳百川，有容乃大”，
宽容与否是一个社会能否走向进步、走 向成熟的标志。同样宽容是一个人走向 进步、走向成熟的标志。 掌握好说话与办事的尺度 学会换位思考
全面学习，提升自身涵养，培养高雅情 操
基础课：公共基础课和人文素质类课程 具体有思修、体育、高数、英语、计算
机文化等
专业课：机械技术类课程，电技术类课 程、计算机应用技术类课程组成。
实践类课程
1 、机械技术类课程主要有： 《机械制图与测绘》、《工程力学》、 《机械设计基础》、《材料工艺学》、 《机械制造基础》、《机械加工设备》、 《机械产品精度检测》等。
钻床
铣削过程
1．铸件 2．锻件 3．型材 4．焊接件 5．冲压件 6．粉末冶金件
木模砂型手工造型
金属模砂型机器造型
金属型浇铸法
离心浇铸法 熔模铸造
压力铸造
锻件 模锻
型材 组合毛坯 冲压挤压件
机电专业概况
机电一体化专业人才被国家列为二 十一世纪社会发展最急需的十大专业人 才之一，是就业领域最宽的专业。机电 一体化技术是在机、电、自动控制和检 测、计算机应用等学科相结合的基础上 建立起来的一门综合性应用技术，该主 专业主要培养能进行机电一体化技术应 用，并具有初步设计开发能力的中级工 程技术人才。
由于职业教育有很强的岗位针对性，因 此对高职毕业生来说，以下岗位是目前 我国比较热门的：
（二）机电专业的就业岗位
1、数控机床操作及维修人员：负责数 控机床的操作，编程工艺与组织管理以 及维修。
2、机械产品一线的生产人员：主要是指 产品的在线检测与新产品性能实验，仪
一级建造师机电工程课件
施工工艺与施工要点
施工工艺
按照一定的工艺流程进行施工，如管道安装工艺、电气设备安装工艺等。
施工要点
注意施工细节和质量要求，如管道连接方式、电气设备接线方式、防腐保温等 。
施工质量控制与验收标准
施工质量控制
采取有效的质量控制措施，如材料检验、工序检查、隐蔽工程验收等，确保施工 质量符合规范要求。
验收标准
案例一
总结词
复杂、综合性强、施工难度高
详细描述
该案例以某大型商业综合体为背景，重点分析了其机电工程施工过程的复杂性、综合性和难度。商业综合体涵盖 了多种业态和功能区域，机电工程施工需根据不同区域的需求进行个性化设计和施工。同时，该案例还详细阐述 了在施工过程中如何进行质量、安全、进度和成本的控制和管理。
案例三
要点一
总结词
技术要求高、系统性强、专业性突
要点二
详细描述
该案例针对某工业园区的机电工程，从设计到施工进行了 一体化的解决方案展示。该方案强调了机电工程设计的系 统性和专业性，以及施工过程中各专业的协同配合。通过 对工业园区内不同工艺流程和设备选型的详细分析，设计 了一套符合园区特点的机电工程方案，并针对施工过程中 可能出现的问题提出了相应的应对措施。
智能化阶段
近年来，人工智能、大数据等技术 的快速发展为机电工程带来了新的 机遇和挑战，机电工程逐渐向智能 化方向发展。
机电工程基本原理
01
02
03
机械原理
包括机械设计、材料力学 、热力学等方面的基本知 识，为机电设备的制造和 使用提供基础。
电子技术
包括电路、电子器件、集 成电路等方面的基本知识 ，为机电设备的控制和信 号处理提供基础。
控制原理
机电基本知识_PPT课件
态刚度及热变形等问题外，还应考虑采用新型复
合材料和新型结构以及新型的制造工艺和工艺装
置。
4. 2 .传感检测技术
5.
传感检测技术的内容，一是研究如何将各种
被测量（包括物理量、化学量和生物量等）转换
为与之成比例的电量；二是研究对转换的电信号
的加工处理，如放大、补偿、标度变换等。
6.
机电一体化系统要求传感检测装置能快速、
效益分析

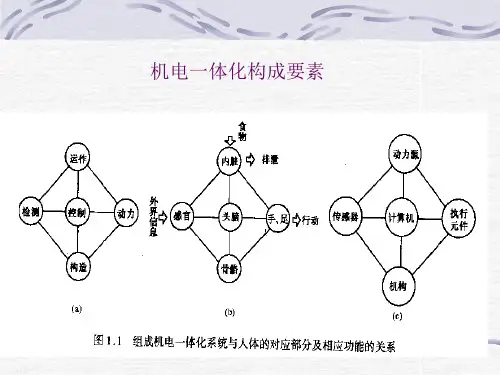

第二节 机电一体化构成要素及相关技术 一、构成要素
二、相关技术
1. 机械技术
2.
机电一体化的机械产品与传统的机械产品的
区别在于：机械结构更简单、机械功能更强、性
能更优越。现代机械要求具有更新颖的结构、更
小的体积、更轻的重量，还要求精度更高、刚度
更大、动态性能更好。
3.
在设计和制造机械系统时除了考虑静态、动
第三节 机电一体化发展方向
一、机电一体化特点
1、体积小，重量轻 2、速度快，精度高 3、可靠性高 4、柔性好
二、发展方向
1、复合化 2、小型化，轻量化 3、高速化 4、移动化 5、智能化 6、层次化和系统化 7、全盘化 总之，性能上:向高精度、高效率、高性能、智能化方向发展；
功能上：向小型化、轻型化、多功能方向发展; 层次上：向系统化、复合集成化方向发展。
4 自动控制技术
自动控制所依据的理论是自动控制原理（包括经典控制理论和现代控制理论），
自动控制技术就是在此理论的指导下对具体控制装置或控制系统进行设计；设计 后进行系统仿真，现场调试；最后使研制的系统可靠地投入运行。 机电一体化
系统中的自动控制技术主要包括位置控制、速度控制、最优控制、自适应控制以 及模糊控制、神经网络控制等。
