加药装置介绍

（二）计量泵附件-Y型过滤器
• Y型过滤器，用于滤除药 液中杂质，保护泵头，防 止管路堵塞。过滤器滤网 可拆卸，采用透明PVC材 质，便于观察管路情况。
（二）计量泵附件-安全阀
• 安全阀与计量泵的最大输出 流量配套，安装在计量泵出 口管路上，以维持恒定的背 压，防止药液自流并保证计 量 精 度 。 输 出 压 力 0.02~0.3Mpa，现场连续可 调。系统、管路压力过高时， 能及时起到释放压力，对泵 起保护作用，并对液体回收。 又作泄压阀。
管路上并靠近计量泵。.
（三）液位计
• • • • • • • • • • • • • • • 磁翻板液位计 测量范围：300~12000mm 精确度：指示±10mm 测量原理：浮力原理、磁耦合传感技术 测量介质：各种液体及腐蚀、易燃易爆液体介质 输出形式：现场显示、报警、变送器输出 工作压力：≤6.3Mpa 介质温度：≤450℃ 介质密度：≥0.45g/cm3 介质粘度：≤0.15pa· s 防爆等级：Exd Ⅱ BT6.ExiacT6 防护等级：IP66 材质：各种牌号不锈钢、PVC等 连接方式：法兰DN20、DN25（松套） 安装方式：侧装
（四）控制柜
• 控制柜具有以下功能： • 对于每台设备具有手动/自动，运行/停止，正常/故障 信号送PLC，并可通过硬接线在中控室显示 • 系统中配有必要的显示仪表，并有相应的4~20mA输出 在中控室显示 • 根据水流量进行药液的比例投加，并可在中控室监控 管理计算机上进行比例投加的设定，根据实际情况修 正比例系数。 • 控制柜的柜体按要求与其他控制柜体统一色标。
（一）美国帕斯菲达omni系列机械隔 膜计量泵
• 性能特点 • 运行高效：无噪音运行，标准风冷式电机设计。 • 泵头材质：DC2、DC3、DC4标配PVDF,同时316不锈钢可选。DC5、DC6标配PP 同时316不锈钢可选。 DC7标配PP。 • 无需润滑油：DC2-DC6只需润滑脂，使用一年内无需更换。 • 检查阀设计：DC7是非常便于检修的设计阀设计，在进行检修时无需拆除进 出口管线即可将球阀，阀座取出。 • 结构紧凑、外形轻巧：节约空间，便于移动 • 可添加控制器：需要自动控制时可添加MPC控制器（详细信息可与销售代表 联系） • 设计简约：易于安装和操作 • 调节比：选择MPC控制器的情况下可达1000:1
四、加药主要装置
1、计量泵 2、计量泵附件选型 3、液位计 4、控制柜
（一）美国帕斯菲达omni系列机械隔 膜计量泵
• • • • • • • 技术参数 最大流量：22-3200L/H 最高压力：1.0MPaG 0-100%连续可调（运行/停止均可） 稳态精度±2%（10%~100%量程） 最大物料粘度：1000CPS 允许物料最高温度：65℃
三、加药设备的组成
• （三）附属管路/阀门系统 • 该部分包括加药系统的所有管路和阀门。除了溶解池， 溶液池管路上的进水阀、进药阀外，还包括计量泵管 路上的过滤器、安全阀、背压阀、脉动阻尼器等部件。
三、加药设备的组成
（四）电气仪表控制系统 主要由配药输药的自动控制 系统，计量泵电机的电气保 护，变频调速系统等组成。 用来实现投药的自动化。
wenku.baidu.com
（二）计量泵附件-背压阀
• 背压阀在管路或是设备容器压 力不稳的状态下，能保持管线 所需压力，使泵能正常输出流 量。另在泵的出端由于重力或 其它作用常会出现虹吸现象， 此时背压阀能消减由于虹吸产 生的流量及压力的波动。
（二）计量泵附件-脉冲阻尼器
• 脉冲阻尼器能减少95%就 由计量泵运行所产生的 脉动，一般安装在出口
三、加药设备的组成
• 整套加药系统可分为药液调配转输系统，药液计量投 加系统，附属管路/阀门系统，电气仪表控制系统组成。
三、加药设备的组成
• （一）药液调配/转输系统 • 药液调配/转输系统的主要功能 是溶解，配置所需浓度的药液。 此系统由溶解池搅拌器，溶液 池搅拌器，药液提升泵，电动 球阀等组成。药剂首先由人工 投加入溶解池中，由溶解池搅 拌器将药剂充分溶解并搅拌均 匀。再由药液提升泵泵将药液 提升至溶液池中。在溶液池内 将药液调配至投加浓度并搅拌 均匀，处于待用状态。
三、加药设备的组成
• （二）药液计量投加系统 • 计量泵是所有加药装置所必须 配备的部分，是最为关键的部 分。在实际工程中，常产生因 计量泵选型不准确而对整个加 药产生影响的情况发生。计量 泵常采用机械隔膜泵，它以压 缩空气为动力，是一种由膜片 往复变形造成容积变化的容积 泵，工作原理类似于柱塞泵。 基本参数包括流量和扬程。
（三）液位计
• 超声波液位计是由微处理器控制 的数字物位仪表。在测量中脉冲 超声波由传感器（换能器）发出， 声波经物体表面反射后被同一传 感器接收，转换成电信号。并由 声波的发射和接收之间的时间来 计算传感器到被测物体的距离。 由于采用非接触的测量，被测介 质几乎不受限制，可广泛用于各 种液体和固体物料高度的测量。
加 药 装 置

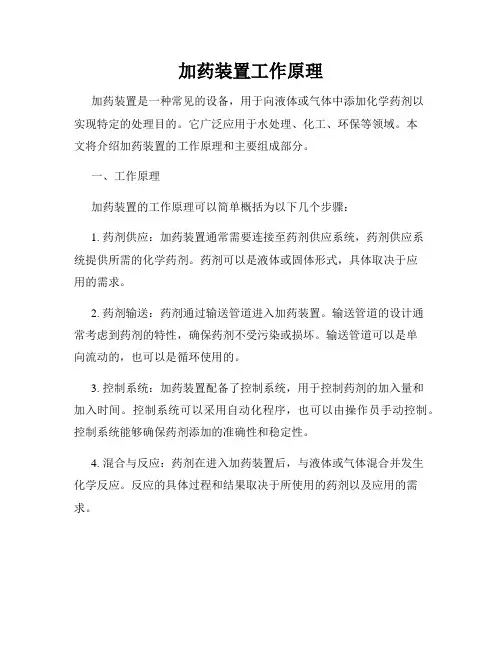

一、加药装置工作原理
• PAM / PAC加药装置根据所需药剂浓度，在 溶解箱内配制，经搅拌器搅拌均匀后投入溶 液箱、用计量泵(加药泵)向投药点或指定的 系统中输送所配制的溶液。
二、加药装置优点
• 成套加药装置具有结构紧凑、安全简单、 操作使用简便、性能稳定，能耗低等特点。 该装置还可根据用户不同工艺流程的要求， 进行有针对性的设计、配置必要的部件， 实现功能适合(如自动远程控制)、经济实 用。
