PAC加药装置说明书

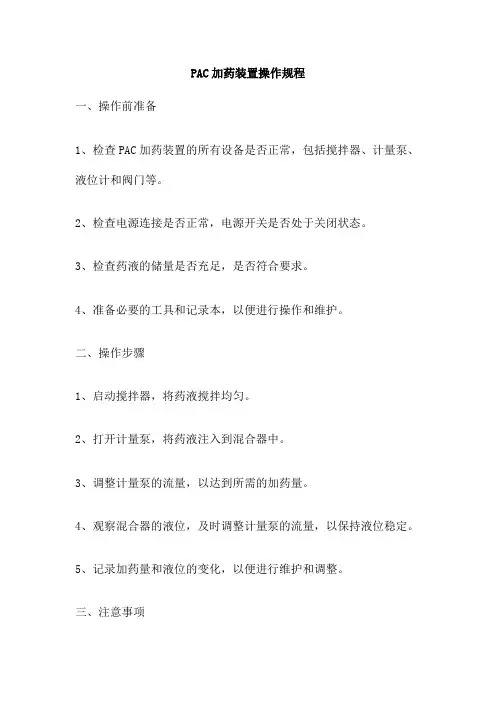

PAC加药装置操作规程

PAC加药装置操作规程一、操作前准备1、检查PAC加药装置的所有设备是否正常，包括搅拌器、计量泵、液位计和阀门等。

2、检查电源连接是否正常，电源开关是否处于关闭状态。

3、检查药液的储量是否充足，是否符合要求。

4、准备必要的工具和记录本，以便进行操作和维护。

二、操作步骤1、启动搅拌器，将药液搅拌均匀。

2、打开计量泵，将药液注入到混合器中。

3、调整计量泵的流量，以达到所需的加药量。

4、观察混合器的液位，及时调整计量泵的流量，以保持液位稳定。

5、记录加药量和液位的变化，以便进行维护和调整。

三、注意事项1、操作人员必须经过培训，熟悉操作规程和安全措施。

2、在操作过程中，必须佩戴必要的防护设备，如手套、口罩和防护眼镜等。

3、如果发现任何异常情况，必须立即停止操作，并及时报告给相关人员进行处理。

4、在使用PAC加药装置时，必须遵守相关的环保和安全规定，确保加药装置的安全和环保性能。

5、在使用过程中，必须定期进行维护和检查，及时发现并解决潜在问题。

四、维护保养1、定期检查设备的运行状态，包括搅拌器、计量泵、液位计和阀门等。

2、定期清洗混合器和储液罐，保持设备的清洁和卫生。

3、定期检查设备的紧固件和密封件是否完好，及时进行更换和维修。

4、定期检查电路和电器部件是否正常，防止电气故障对设备造成损害。

5、定期进行设备的润滑和维护保养工作，延长设备的使用寿命。

五、安全提示1、在操作过程中，必须保证场地的清洁和整洁，避免滑倒或绊倒等意外事故的发生。

2、在使用过程中，必须保证设备的接地和电气安全，防止触电等事故的发生。

3、在使用过程中，必须保证药品的安全使用和储存，避免药品泄漏等事故的发生。

4、在使用过程中，必须保证人员的安全和健康，避免吸入、接触药品等对人身造成伤害的事故发生。

污水处理站加药间操作规程一、目的：本规程旨在规范污水处理站加药间的操作方法，确保工作人员能够正确、安全地执行加药操作，从而达到污水处理的效果和安全。

PACPAM加药装置安装操作及维护说明

PACPAM加药装置安装操作及维护说明PAC和PAM加药装置是用于给水处理过程中的絮凝剂投加的设备，可以有效地清除水中的悬浮物，并提高水质。

一、PAC、PAM加药装置的安装1.准备工作：在安装之前，需要确保设备的安装位置符合要求，通常要求设备放置在通风良好的室内，并且距离电源和电控设备要有一定的距离。

2.安装设备：根据设备的尺寸和重量，选择合适的位置安装设备。

将设备固定在水平的基础上，并确保设备与周围的管网相连接。

3.连接输送系统：根据设备的管路布置图，连接输送系统，确保输送管路与设备的进出水口正常连接，密封良好。

4.接地保护：安装设备的同时，需要将设备接地，以保证设备运行的安全。

二、PAC、PAM加药装置的操作1.准备工作：首先需要确认设备的电源是否正常，并查看输送系统是否畅通。

2.设备启动：通过设备的开关，启动设备的供水系统和输送系统，使水和药剂能够正常流动。

3.药剂投加：根据水处理要求，通过控制设备的药剂投加装置，将PAC和PAM按照一定的比例投加到水中。

根据水质变化和处理要求，可以调整投加量。

4.监测和调整：监测设备的运行状态和水质变化，根据实际情况调整设备的运行参数和药剂投加量，以保证水处理的效果。

5.停机和清洗：在设备需要停机维护或更换药剂时，需要关闭设备的电源，并进行清洗和维护工作，确保设备的正常运行。

三、PAC、PAM加药装置的维护1.定期检查：定期检查设备的运行状态，包括电源供应、输送系统、药剂投加装置等的运行情况，及时发现并解决故障。

2.清洗和更换：定期对设备进行清洗，清除设备内部的污垢和沉积物，确保设备畅通无阻。

同时，根据设备的使用情况，定期更换药剂和滤网等配件。

3.维护保养：定期对设备的各个部件进行检查和维护，包括电源线路、传动装置、阀门等，确保设备的正常运行和安全性。

4.注意安全：在维护过程中，注意设备的相关安全事项，如停电操作、接地保护等，确保人员和设备的安全。

总结：PAC、PAM加药装置的安装、操作和维护工作的正确进行，可以有效提高水质处理的效果，确保设备的正常运行和使用寿命。

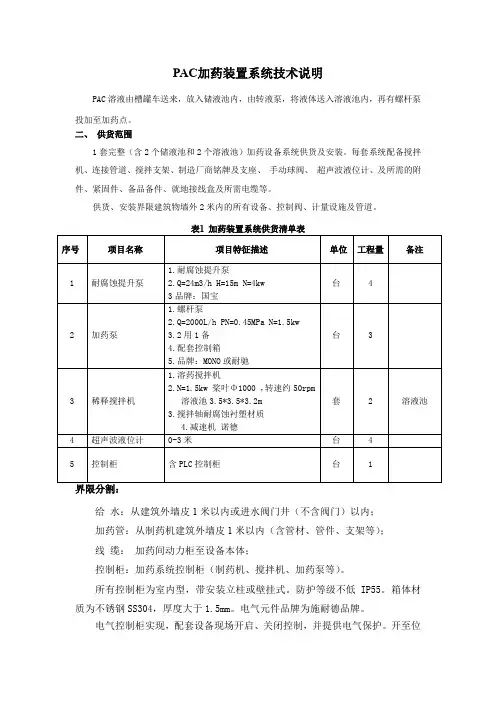

PAC加药装置系统技术说明

PAC加药装置系统技术说明PAC溶液由槽罐车送来，放入储液池内，由转液泵，将液体送入溶液池内，再有螺杆泵投加至加药点。

二、供货范围1套完整（含2个储液池和2个溶液池）加药设备系统供货及安装。

每套系统配备搅拌机、连接管道、搅拌支架、制造厂商铭牌及支座、手动球阀、超声波液位计、及所需的附件、紧固件、备品备件、就地接线盒及所需电缆等。

供货、安装界限建筑物墙外2米内的所有设备、控制阀、计量设施及管道。

表1 加药装置系统供货清单表给水：从建筑外墙皮1米以内或进水阀门井（不含阀门）以内；加药管：从制药机建筑外墙皮1米以内（含管材、管件、支架等）；线缆：加药间动力柜至设备本体；控制柜：加药系统控制柜（制药机、搅拌机、加药泵等）。

所有控制柜为室内型，带安装立柱或壁挂式。

防护等级不低IP55。

箱体材质为不锈钢SS304，厚度大于1.5mm。

电气元件品牌为施耐德品牌。

电气控制柜实现，配套设备现场开启、关闭控制，并提供电气保护。

开至位或关至位后，自动停止开启或关闭动作。

采集到故障信号，停止运行。

控制柜可通过玻璃面板，查看电源、故障、开至位、关至位等状态。

电气控制柜，应满足设备现场正常使用要求。

电气控制柜对外接口为一根动力电缆，提供AC380V三相电源，接地方式为控制柜PAC加系统配套一台控制柜，控制柜负责控制整套投加系统。

满足搅拌机、液位计、螺杆本、管道系统、自动反馈调节控制系统的使用要求。

电控箱材质为不锈钢SS304（双门设计），板厚不小于1.5mm，防护等级为IP54。

面板上应设有急停、自动/手动转换开关，开、停按钮和运行故障指示灯等，箱内元器件采用施耐德产品。

加药泵、搅拌机的故障低水位均应有声光报警器，溶罐超低液位报警停泵。

电缆进出线口采用接口式密封结构（PG接口）。

控制系统采用PLC 控制，带有以太网模块，采用西门子品牌，用PROFIBUS DP或TCP/IP和加药间PLC现场控制站连接，控制柜应预留通讯接口，可实现现场工艺参数上传和上位机远程控制。

水处理药剂—PAC和PAM使用说明（二）

水处理药剂—PAC和PAM使用说明（二）编辑 | 环保水圈PAM与PAC加药装置构成加药装置的主要设备是：溶药罐、储药罐、加药搅拌器、加药泵与计量等设备。

具体规格型号（略）。

PAC 配制方法及用量配制时无特殊要求，配制溶液的重量比浓度一般为10-20%，应用时的投加量一般在200-300PPM左右（每升水中加入200-300mg 的PAC）。

其加药泵流量计中的设定值计算，参见下面计算PAM加药量的方法。

PAM配制方法及用量配制方法PAM的使用形态为0.1-0.2%水溶液，用自来水配制，配置时必须注意的是一定要将PAM均匀、分散的落在不断搅拌的水中，并且要确保入水时都是分散的单独颗粒，不形成团，不然，一旦形成大的颗粒团便很难继续溶解了,形成了水包药的大颗粒团。

配制时要充分搅拌，使其溶解。

配成的溶液容易水解，应在当天用完。

配制方法详见操作规程。

加入量污水或污泥中加入PAM后要有效混合，混合的时间一般在10-30秒，一般不超过2分钟。

PAM的具体使用量与污水或污泥中的胶体、悬浮物的浓度、性质及处理设备等都有很大的关系，处理污水时的用量一般在3-10PPM之内，既每吨水加入3-10克，处理污泥时的用量要多一些，其最佳用量都要通过大量实验取得。

根据最佳用量浓度（PPM1欲投加聚丙烯酰胺浓度）和进水流量（t/h）及所配置好的聚丙烯酰胺溶液浓度（PPM2配制的聚丙烯酰胺浓度），可求出加药泵流量计上的显示数值（LPM）。

即：进水流量（t/h)/60×PPM1欲投加聚丙烯酰胺浓度 /PPM2配制的聚丙烯酰胺浓度。

如，进水量=100 t/h, 最佳用量PPM1=10ppm,配制浓度为2‰（3Kg药溶解在 1.5t水中）则：加药流量指示应该调在100/60*10/2=8.3LPM刻度上。

注意：ppm是百万分之一；加药泵流量计数值的单位中：右面的，LPM为升/分钟；左面的，GPM为加仑/分钟（不用）。

注意事项1. 配制药液时严格按照操作规程及使用说明书进行；2. 杂物不得混入药液中，以免堵塞加药泵、流量计等；3. 根据进水量与下达的投加药剂通知单，要及时调整加药量，达到最佳处理效果。

PACPAM加药装置安装操作及维护说明

PACPAM加药装置安装操作及维护说明一、安装操作说明1.准备工作：在安装之前，需要先准备好所需的工具和材料，包括螺丝刀、扳手、聚氨酯管道、阀门等。

另外，还需要确认加药装置的安装位置和输入输出的管道连接。

2.安装步骤a.将加药装置放置在安装位置上，确保平稳稳固。

b.按照加药装置的型号和规格，连接输入输出管道，使用扳手和螺丝刀紧固连接。

c.根据需要，选择合适的聚氨酯管道将化学药剂箱与加药装置连接，确保连接紧密且无泄漏。

d.开启输入阀门和输出阀门，检查管道是否通畅，无漏水现象。

e.接通电源，按照加药装置的说明书设置药剂添加量和频率。

3.安装注意事项a.在安装过程中，需要确保加药装置与其他设备之间的连接正确并紧固。

避免泄漏和松动。

b.在选择聚氨酯管道时，应根据水质和化学药剂的特性选择合适的管道材料，确保耐腐蚀性和密封性。

c.在接通电源之前，要确保所有的连接和安装工作已经完成，并经过检查确认无误。

二、维护说明1.定期检查：定期检查加药装置的运行状态和管道是否正常。

特别要注意药剂箱中药剂的储量，需及时补充。

2.清洁保养：根据加药装置的使用频率和水质情况，定期清洁加药装置和管道，保证运行畅通。

清洁过程中，注意使用专用清洁剂，避免对装置造成损害。

3.维修更换：如发现加药装置出现异常或故障，应及时维修或更换部件。

维修和更换时，应使用与原装配件相同的替换。

4.药剂储存：将药剂存放在干燥、密封的地方，避免直接阳光照射。

定期检查药剂的有效期，如过期应及时更换。

5.预防安全事故：在操作和维护加药装置时，必须遵守相关安全规定和操作规程，采取必要的安全措施，确保人身安全。

总结：PACPAM加药装置安装操作及维护说明包括准备工作、安装步骤、注意事项、定期检查、清洁保养、维修更换、药剂储存和预防安全事故。

只有正确安装和维护加药装置，才能保证其正常运行，并有效地为水处理系统添加化学药剂。

PAC加药装置技术说明

PT型PAC加药装置技术说明一、产品概述PT型聚合物溶解投加装置是连续制备和投加聚合物溶液的设备。

它连续而高效地完成聚合物的化合及混合，从而得到均质的有活性的聚合物溶液。

主要应用于市政水处理、污水厂等使用聚合物溶液的场合。

二、主要特性（1）二槽一体（预制混合槽、溶液储存槽）连续式制备，操作保养简易，人力成本最低；（2）干粉和进水同步；进水、加药泵流量均可调，可依实际需求任意制备和投加所需药液浓度（在一定范围内）；（3）干投机的高精度输送及预浸润装置的巧妙设计，同时采用恒温加热方法。

可减少因人工调配不当造成结块现象、或堵塞管路，能保证配制溶液的浓度稳定一致；（4）搅拌器结构独特，转速恰当，既能保证溶液的均质化，又不破坏聚合物分子链。

三、基本结构（1）投药装置由料斗、螺杆输送机等组成A、料斗有效容积：400L，能够满足长时间的用量，料斗设有视镜，可人工观察料位。

而料位计可自动监测料位，同时会发出信号报警。

B、螺杆输送机由蜗轮蜗杆减速机驱动高精度的螺杆组成。

蜗轮蜗杆减速机具有重量轻，运行平稳及效率高等特点。

高精度的螺杆能够完全满足用户的用量。

C、电加热器安装在输送机出料管中，能够防止出料管中干粉受潮结块而造成堵塞出料管的现象。

（2）溶药装置槽体及一台搅拌机组成A、槽体为两槽式结构，分别为预制混合槽、药液储存槽。

各槽间都设有隔板及溢流堰板，在药液配制过程中，药液须从隔板的底部经溢流堰板上部V形堰流至下一槽内，能尽量避免生液短流进入熟化的药液。

在预制混合槽内设有内藏式溢流管，用以当液位超过设定的高位（故障）时，防止液体从槽体上部溢出。

两个槽底部都设有出药管及手动球阀，并将这两个出药管口连接起来。

B、搅拌机安装在混合槽中，搅拌器结构独特，转速恰当，既能保证溶液的均质化，又不破坏聚合物分子链。

（3）给水系统由UPVC管路、手动球阀、过滤器、压力表、电磁阀、截止阀和转子流量计等组成。

A、过滤器用来拦截水中的杂质，用来保护电磁阀。

PACPAM加药装置安装操作与维护说明

PACPAM加药装置安装操作与维护说明PAC（聚氯化铝）和PAM（聚丙烯酰胺）是常用的水处理药剂，它们在水处理中起到混凝和絮凝的作用。

本文将详细介绍PAC、PAM加药装置的安装、操作和维护说明。

一、PAC、PAM加药装置的安装1.首先，确定PAC、PAM加药装置的放置位置。

应选择通风、干燥、平整的地方，以便于设备的安装和维护。

2.检查加药装置的各部件是否完好无损，如泵、管道、阀门等是否有破损或松动。

3.根据现场实际情况，合理设计和布置加药装置的管道和阀门，以确保药剂的流动畅通和稳定。

4.进行电气连接，注意接线的正确性和安全性，确保电源和设备之间的接地可靠。

5.在加药装置上设置并调整控制参数，如液位控制、流量控制等，以满足不同水处理工艺的要求。

二、PAC、PAM加药装置的操作1.在启动加药装置之前，应检查泵的转向和压力表的读数是否正常。

2.打开进料阀门，调节泵的流量和压力，确保药剂按照设定的比例加入水处理系统。

3.监测加药过程中的药剂消耗量和水质变化，在必要时调整加药量和比例，以获得良好的水处理效果。

4.定期检查加药装置的管道和阀门是否泄漏或堵塞，如有问题及时处理。

5.在加药装置停机或长时间不使用时，应关闭泵和进料阀门，以防止药剂的浪费和泵的过度磨损。

三、PAC、PAM加药装置的维护1.加药装置的泵和阀门应定期进行保养和维修，包括清洗、润滑和更换磨损部件等，以保证设备的正常运行。

2.检查控制系统的工作状态和参数设置，如液位、流量等是否正常，如有异常应及时调整和修复。

3.定期清洗加药装置的管道和储存罐，以防止泥沙和污物堵塞管道或影响药剂的加药效果。

4.注意加药装置的安全防护，如设立警示标识、安装防护罩等，以避免意外事故的发生。

5.加药装置的操作人员应接受相关培训和考试，具备一定的操作和维护技能，以确保设备的安全和可靠运行。

综上所述，PAC、PAM加药装置的安装、操作和维护均需要严格按照规范和要求进行，以确保水处理过程的稳定和高效。

PAC及硫酸亚铁加药装置控制流程说明

PAC及硫酸亚铁控制流程说明
项目名称
*******项目PAC加药装置（数量1台）
设备型号
JY10.0
交货日期
2014年9月15日
一控制设备
1、搅拌机
4.0Kw/台，380V/50Hz，1台，
2、卸料泵
4Kw，380V/50Hz，1台，
3、液位计
电缆浮球，高液位，1台
4、主要电气元件
厂标
二 Байду номын сангаас制柜说明
3、所有接地全部引到端子，配有危险标识。
三控制流程
1搅拌机及卸料泵手动启停；
2 当液位到达高位时，卸料泵停止运行；
电控柜控制流程
项目名称
*******项目PAC投加装置（数量1台）
设备型号
JY10.0
交货日期
2014年9月15日
一控制设备
1、投加泵
1.1Kw/台，380V/50Hz，2台
2、液位计
3 当液位到达低位时，2台计量泵均不能运行；
4 控制柜故障信号、状态信号通过干接点形式输出；
电缆浮球，低液位，1台
3、主要电气元件
厂标
二控制柜说明
1、柜壳材质为塑料；
2、面板上设置电源指示、故障指示灯、底液位指示灯、投加泵状态指示灯，急停开关、就地/远控转换开关及各计量泵的手动启停开关；
3、所有接地全部引到端子，配有危险标识。
三控制流程
1就地状态：手动启停计量泵；
2 远控状态：接收远传信号（干接点）启停计量泵；
设备型号
JY10.0
交货日期
2014年9月15日
一控制设备
1、搅拌机
4.0Kw/台，380V/50Hz，1台，

PAC加药装置使用

PAC加药装置使用PAC加药装置是一种常用于水处理和污水处理的装置，用于加入聚合氯化铝（PAC）来处理水诘责题。

在本篇文档中，我们将介绍PAC加药装置的使用方法，包括设备准备、操作流程、注意事项等。

设备准备在使用PAC加药设备之前，需要做好以下准备工作：1.检查设备完好性：检查设备是否有损坏、管道是否堵塞、阀门是否正常等。

2.确认PAC质量：查看PAC的厂家、生产日期等信息，确保PAC质量符合要求。

3.准备工具：一般需要准备扳手、扫帚、清洗布等工具，以便设备使用时维护和清洁。

操作流程接下来，我们将介绍PAC加药装置的操作流程：步骤一：准备1.打开加药设备盖板，将PAC包装袋放入加药设备。

2.确保PAC包装袋密封，避开PAC袋子在加药过程中开口或分裂。

3.打开加药设备输送管的进口和出口的阀门，依据需要调整流量计和阀门的开关。

步骤二：加药1.打开加药设备的电源，启动加药设备。

2.在加药过程中，依据需要适量调整加药设备的输送流量，确保PAC加药的稳定质量。

3.在加药过程中，注意察看PAC的添加量和药液的浓度，避开由于过量添加导致的水处理失败。

步骤三：结束1.加药结束后，关闭加药设备的电源，关闭进口和出口阀门。

2.清理加药设备内的PAC残留物，清理设备外的污物和杂物。

3.关闭加药设备盖板，存放好使用工具和备用品，保持设备的干净和乾净。

注意事项在使用PAC加药设备的过程中，需要注意以下事项：1.PAC的添加量应依据水质决议，不可过量或不足。

2.加药过程中应保持设备清洁和卫生。

3.加药结束后，关掉设备电源，防止设备损坏。

4.加药设备的维护和保养应定期进行，以确保设备的正常运行。

最后，PAC加药装置的使用需要遵奉并服从相关安全规定和操作要求，保证工作人员的安全和设备的有效运行。

加药成套装置技术说明

加药成套装置技术说明加药成套装置技术说明1. PAC加药成套装置1.1总体说明本装置设溶液箱2个和加药装置1套。

由10台加药泵以及系统管路、阀门、管件、表计等组合而成。

将原药品加入溶液箱中进行溶解并配制成适当浓度的溶液，并通过计量泵进行定量投加。

PAC溶液箱装有液位计，并设有高、低、低低液位检测。

当溶液箱液位至低液位时，输出报警信号以提醒补充药品，当溶液箱液位至低低液位时，停止计量泵，以防止计量泵空转。

本装置手动运行，计量泵流量调节方式为手动调节，计量泵可手动进行切换，整套装置连续自动投加。

本加药装置可通过执行上位机的标准信号实现计量泵的启/停控制。

卖方供货范围内仪表控制设备和与中控系统交换的信号均采用统一标准信号制：- 开关量信号为独立无源干接点，接点最小容量为220V AC 3A、220V DC 1A。

- 模拟量信号均为4～20mA DC。

1.2供货范围PAC成套加药装置供货范围包括从溶液箱工业水入口阀至计量泵出口阀门止的所有设备、管道、阀门、及其它必须附件等；装置对外连接（包括：进水管、排污/溢流管、投加管道）配对法兰，超出装置底座≤100mm的范围内。

装置内部的动力电缆、控制电缆由卖方负责。

买方负责至就地电控柜的动力电源以及就地控制箱到中控系统间所需的电源电缆和控制电缆。

1.3主要设备包括1.3.1 2000L PE溶液箱2只，用于药液配制和储存；搅拌溶液箱上设置有人孔。

1.3.2 溶液箱配套液位计，可提供2点开关量信号输出；1.3.3溶液箱配置搅拌器。

溶液箱配套的搅拌器必须能够保证药剂的快速混合并保证药剂的均质混合状态。

3P-380V-50Hz电源。

1.3.4 隔膜式计量泵10台。

采用米顿罗机械隔膜计量泵，泵头材质为PVC，采用3P-380V-50Hz电源。

每台计量泵为手动调节，流量调节范围30～100%。

计量泵入口配置过滤器，出口带压力表、空气室、安全阀等，其材质应满足接触介质耐腐蚀性能要求，保证计量泵系统的安全、可靠运行。

P A C加药装置说明书Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】PAC加药装置操作维护手册XXXXXX有限公司目录一、加药装置的组成PAC加药装置由溶解箱、若干管道、阀门等组成。

配置计量泵分为使用和备用的，这样方便用户在不停机的状态下进行检修、更换配件。

本装置主要部件有：药剂储存罐、溶解箱、搅拌机、计量泵、管道过滤器、回流管道及吸药管道及吸药管道，出药管道、溶解箱溢流管、放空管及必要的管道阀门和配件、安全所需的管件及阀门。

说明：工业净化水系统PAC投加计量泵流量50L/h,压力；生产废水处理系统PAC投加计量泵流量300L/h,压力；搅拌器由电机、减速器、搅拌棒组成，转速52rpm；装置所有部件包括工作平台、扶手等均安装在同一个碳钢底盘上。

二、加药装置的使用用户按照投加料溶液的比例来配置药剂，通过计量泵来精确投加：1、连接加药装置，然后检查每个法兰接口，加以固紧，以免流体泄漏。

2、连接计量泵的电源:(1)、打开电控柜接线盒，将符合计量泵电动机要求的三相四线制电源线接入对应的接线端子。

(2)、通过控制操作开关瞬时启动搅拌机，观察电动机转向，若转向正确，固定好接线盒。

若转向不正确，调整相序后再固定好接线盒。

3、关闭排污阀。

将药液容器加满药液。

4、开启加药系统的阀门，启动计量泵。

特别注意：1、加药时，打开启动计量泵（应确保此计量泵及相关管路畅通完好）对应的一路管路，关闭另一路管路。

2、装置顶部设有溢流管，防止药液的溢流，通过排污管路流出。

3、在加药计量泵的入口处设有管式过滤器，防止大颗粒固体物质进入计量泵，将计量泵损坏。

三、加药装置的维护加药装置的管路应随时保持畅通，定时不定时地对装置各连接部位、过滤器、进料口、出料口等进行检查，观察这些部位是否有沉积物质，如发现这些症状，应及时加以清理。

要定期检查计量泵进料口是否堵塞，对管线、过滤器定期清洗，以防堵塞。

PAC投加系统技术说明(第二版)

PAC投加系统技术说明每套套全自动PAC投加系统，每套PAC系统包括了两台（仅襄安镇为三台）25L/h的投加计量泵、一台4m³/h的PAC卸料泵、一台就地控制柜以及相应的投加管路和阀门等。

设备由投加系统、储存罐和PLC电控柜组成。

设备各部件材质清单：A、投加计量泵计量泵参数：Q=25L/h，H=0.4MPa计量泵数量： 2台（仅襄安镇为3台）★设备质量不低于帕斯菲达、米顿罗、普罗名特、安度实、OBL的品牌档次质量。

1、结构及性能1)加药计量泵为流量可调高性能机械隔膜计量泵，采用手动调节冲程、自动调节频率（4-20MA控制）。

计量泵内置的线路板，能接收4-20MA信号，同时能反馈4-20MA流量信号及故障报警信号（触点），经过校正，计量泵自带液晶屏能显示加药量，包括瞬时流量和累计流量。

采用曲柄球头传动机构传动形式，泵体的寿命达20年以上，连续运行的维护周期达25000小时以上，泵的流量可在0-100%范围内实现在运行/停车时连续调节。

2)加药计量泵采用双层壳体的防腐功能计量泵，能抵抗药液喷溅泄露引起的泵体腐蚀。

并配有双隔膜，带隔膜破损报警装置，隔膜传感器为常闭继电器。

其输送单元的核心部件是计量隔膜，由它密封泵头，液体在泵头中产生位移。

泵头材质为PVDF。

由化学防腐朔料制成的端圆盘与安全隔膜一起将传动箱与输送单元分隔开，防止发生隔膜故障时驱动部分受到腐蚀。

液体输送是通过吸液阀和结构相同的排液阀与隔膜运动的联合作用实现。

与脉动阻尼器，安全阀，背压阀配合使用，其精度可达 2%以上，并可使隔膜的维护周期达到25000小时以上。

3)加药计量泵由传动箱体、液力端、电动机、流量调节通过4-20MA精确控制内置线路板来完成。

也可以手动控制，在手动状态下，可以精确调整加药频率来调整加药量，也可以通过调整冲程长度旋钮来调整，内置冲程传感器。

4)加药计量泵的液力端部分包括隔膜、单向球阀及泵头外壳等组成。

单向止回球阀采用陶瓷的阀体、阀座，聚四氟密封件和垫片，阀球为陶瓷制，加工精度高，强固耐腐蚀，以保证计量泵的精度和运行稳定。

PAC添加系统操作说明

PAC投加系统操作说明1工艺描述：1.1精密计量泵●型号：CONC系列直接外控计量泵●数量：2台●材质：泵头材质PVDF 密封PTFE●连接尺寸：DN25●技术参数：流量范围：0.7~23L/h●压力范围：1.5~16bar●驱动方式：电磁驱动●控制方式：冲程长度在0~100%范围内连续调节（最佳调节范围在30~100%）。

冲程频率控制形式为两种可切换频率：100%、50%+外部模拟4~20mA电流信号控制●计量精度：重复计量精度优于±2%●特点：泵头，进出口单向阀材质为PVDF，可以耐化学品腐蚀，外部为PPH工程塑料壳体，可以耐化学酸雾和药品泄露腐蚀。

隔膜材质为PTFE平板复合隔膜，隔膜内部有金属芯，加强筋，防止褶皱损伤，隔膜使用寿命连续24小时运转可靠，平稳，可联系运转至少10000小时以上。

●计量泵可直接接受4-20MA信号调速调节，不用变频器控制。

1.2多功能阀●数量：2台●材质：主体PVDF 隔膜PTFE●连接尺寸：12*9 活接接口●功能：在泵的出口提供背压，当系统压力过高造成堵塞，自动回流，保护计量泵●技术参数：0.15MP 背压0.80MP泄压1.3 Y型过滤器●数量：1台●材质：UPVC●连接尺寸：DN25 PN10 双由令连接粘接接口●功能：过滤固体颗粒及杂质●技术参数：过滤网100目1.4 流量校正柱●数量：1台●材质：透明PVC，带刻度。

●连接尺寸：DN25 PN10●功能：在设备初期校正，停机校正功能1.5 电控箱●数量：1台●材质：外壳为304不锈钢●连接尺寸：按实际需要制作●功能：远程就地开关，内部报警装置。

控制计量泵流量。

系统在远程状态时，系统DCS指示计量泵加药量，内部变频器控制计量泵流量，达到要求数值，当计量泵故障或电流过载时，反馈故障信号，并现场和远程报警。

输入：4-20MA信号。

故障反馈：无缘出点信号1.6设备支架及安装管件数量：1套●材质：304不锈钢，管件为UPVC材质，进出口为快速活结头●连接尺寸：进口DN40，出口DN25●功能：所有单体设备安装在一个集成支架上，设备运行稳定，安装检修方便。

PACPAM加药装置安装操作及维护说明

加药装置安装、操作及维护说明一、设备概述主要包括PAC、PAM加药系统。

1.1结构布置加药装置采用单元组合的布置形式，安装在一个基架上。

计量泵平行布置，周围留有足够检修空间，便于维护。

电气控制柜布置于装置基架上，正面操作。

1.2各部件材质各部件的材质主要分为不锈钢、碳钢、PE。

1.3液位检测、自动停泵溶液箱设置磁性翻板液位计，实现就地液位显示、液位远传、高低限报警，低低液位自动停泵，防止投药泵空转。

1.4配药PAM溶液的配制由手动进行，在配药箱内配成一定的浓度，然后再送到溶液箱内，稀释成投加浓度。

PAC溶液的投加不需要再次稀释，可进行直接投加。

1.5加药量的控制PAM加药量的控制可手动进行调节，也可进行自动控制：根据原水的浊度调节相应的投加量，不需人工操作。

PAC加药量的控制可手动进行调节，也可自动根据进水流量的变化调节加药量。

1.6技术参数表例：二、加药装置操作说明2.1使用加药装置用于地表水净化站。

2.2装置启动前的操作2.2.1系统检查检查各连接接头，紧固件不应有松动、脱落现象；检查水箱溢流管是否畅通；检查装置总电源是否接入；各计量泵状态是否正常（有无故障）；溶液箱内是否有药液，溶液箱液位降至低液位时，报警开，计量泵停止工作。

2.3配制药品2.3.1 关闭所有阀门；2.3.2 打开排污阀，排污时间3min，排污结束后关闭排污阀；2.3.3 打开进水阀，按比例配置药液，待溶液箱液位计指示到高液位时关闭进水阀（或根据需要加到一定液位）；2.3.4 打开搅拌电机搅拌，使溶液均匀。

2.4装置启动1、打开计量泵出口阀门；2、打开计量进口阀，溶液箱出口阀；3、调整计量泵行程至适当位置（40%左右）；4、选择操作模式（就地硬手动、就动手动、远程控制）4.1 就地硬手动操作：4.1.1将计量泵操作模式选择开关切换至就地硬手动方式；4.1.2按下计量泵启动按钮；4.1.3计量泵以工频运行，计量泵电流指示正常；4.1.4备用泵的投入，先停掉故障泵，备用泵选择开关切换至；4.1.5故障计量泵，然后按下备用泵启动按钮；4.1.6搅拌电机的投入，按下搅拌电机启动按钮，一定时间后关闭。

PAC加药装置技术说明

PT型PAC加药装置技术说明一、产品概述PT型聚合物溶解投加装置是连续制备和投加聚合物溶液的设备。

它连续而高效地完成聚合物的化合及混合，从而得到均质的有活性的聚合物溶液。

主要应用于市政水处理、污水厂等使用聚合物溶液的场合。

二、主要特性（1）二槽一体（预制混合槽、溶液储存槽）连续式制备，操作保养简易，人力成本最低；（2）干粉和进水同步；进水、加药泵流量均可调，可依实际需求任意制备和投加所需药液浓度（在一定范围内）；（3）干投机的高精度输送及预浸润装置的巧妙设计，同时采用恒温加热方法。

可减少因人工调配不当造成结块现象、或堵塞管路，能保证配制溶液的浓度稳定一致；（4）搅拌器结构独特，转速恰当，既能保证溶液的均质化，又不破坏聚合物分子链。

三、基本结构（1）投药装置由料斗、螺杆输送机等组成A、料斗有效容积：400L，能够满足长时间的用量，料斗设有视镜，可人工观察料位。

而料位计可自动监测料位，同时会发出信号报警。

B、螺杆输送机由蜗轮蜗杆减速机驱动高精度的螺杆组成。

蜗轮蜗杆减速机具有重量轻，运行平稳及效率高等特点。

高精度的螺杆能够完全满足用户的用量。

C、电加热器安装在输送机出料管中，能够防止出料管中干粉受潮结块而造成堵塞出料管的现象。

（2）溶药装置槽体及一台搅拌机组成A、槽体为两槽式结构，分别为预制混合槽、药液储存槽。

各槽间都设有隔板及溢流堰板，在药液配制过程中，药液须从隔板的底部经溢流堰板上部V形堰流至下一槽内，能尽量避免生液短流进入熟化的药液。

在预制混合槽内设有内藏式溢流管，用以当液位超过设定的高位（故障）时，防止液体从槽体上部溢出。

两个槽底部都设有出药管及手动球阀，并将这两个出药管口连接起来。

B、搅拌机安装在混合槽中，搅拌器结构独特，转速恰当，既能保证溶液的均质化，又不破坏聚合物分子链。

（3）给水系统由UPVC管路、手动球阀、过滤器、压力表、电磁阀、截止阀和转子流量计等组成。

A、过滤器用来拦截水中的杂质，用来保护电磁阀。

PACPAM加药装置安装操作及维护说明

P A C P A M加药装置安装操作及维护说明内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）加药装置安装、操作及维护说明一、设备概述主要包括PAC、PAM加药系统。

1.1结构布置加药装置采用单元组合的布置形式，安装在一个基架上。

计量泵平行布置，周围留有足够检修空间，便于维护。

电气控制柜布置于装置基架上，正面操作。

1.2各部件材质各部件的材质主要分为不锈钢、碳钢、PE。

1.3液位检测、自动停泵溶液箱设置磁性翻板液位计，实现就地液位显示、液位远传、高低限报警，低低液位自动停泵，防止投药泵空转。

1.4配药PAM溶液的配制由手动进行，在配药箱内配成一定的浓度，然后再送到溶液箱内，稀释成投加浓度。

PAC溶液的投加不需要再次稀释，可进行直接投加。

1.5加药量的控制PAM加药量的控制可手动进行调节，也可进行自动控制：根据原水的浊度调节相应的投加量，不需人工操作。

PAC加药量的控制可手动进行调节，也可自动根据进水流量的变化调节加药量。

1.6技术参数表例：二、加药装置操作说明2.1使用加药装置用于地表水净化站。

2.2装置启动前的操作2.2.1系统检查检查各连接接头，紧固件不应有松动、脱落现象；检查水箱溢流管是否畅通；检查装置总电源是否接入；各计量泵状态是否正常（有无故障）；溶液箱内是否有药液，溶液箱液位降至低液位时，报警开，计量泵停止工作。

2.3配制药品2.3.1 关闭所有阀门；2.3.2 打开排污阀，排污时间3min，排污结束后关闭排污阀；2.3.3 打开进水阀，按比例配置药液，待溶液箱液位计指示到高液位时关闭进水阀（或根据需要加到一定液位）；2.3.4 打开搅拌电机搅拌，使溶液均匀。

2.4装置启动1、打开计量泵出口阀门；2、打开计量进口阀，溶液箱出口阀；3、调整计量泵行程至适当位置（40%左右）；4、选择操作模式（就地硬手动、就动手动、远程控制）4.1 就地硬手动操作：4.1.1将计量泵操作模式选择开关切换至就地硬手动方式；4.1.2按下计量泵启动按钮；4.1.3计量泵以工频运行，计量泵电流指示正常；4.1.4备用泵的投入，先停掉故障泵，备用泵选择开关切换至；4.1.5故障计量泵，然后按下备用泵启动按钮；4.1.6搅拌电机的投入，按下搅拌电机启动按钮，一定时间后关闭。
