CKD过滤减压阀说明书一、产品简介CKD过滤减压阀是一种高品质的流体控制设备,主要用于对流体介质的压力进行控制和调节。

该设备集成了过滤和减压两大功能,能够有效地过滤流体中的杂质,并稳定地调节流体压力。

CKD过滤减压阀具有结构紧凑、性能稳定、操作简便等特点,广泛应用于工业自动化、流体控制、液压系统等领域。

二、主要用途CKD过滤减压阀的主要用途是对流体介质的压力进行调节和控制,以满足各种设备和系统的需求。

通过过滤减压阀的调节,可以保持流体的压力稳定,防止压力波动对设备和系统造成不良影响。

同时,过滤减压阀能够有效过滤流体中的杂质,保护设备和系统免受杂质的影响。

三、安装步骤1.准备安装工具和材料,确保安装现场的安全。

2.检查CKD过滤减压阀的外观和型号,确保与所需安装的设备匹配。

3.清洁安装表面,确保无杂质和油污。

4.按照产品说明书的指示,正确安装CKD过滤减压阀。

5.连接流体管道,确保连接处密封良好。

6.检查安装是否牢固,确保无松动现象。

7.启动设备,检查过滤减压阀是否正常工作。

四、使用操作1.在使用前,请仔细阅读本说明书,了解CKD过滤减压阀的正确使用方法。

2.确保流体介质符合CKD过滤减压阀的使用要求,不得超过设备的设计压力和流量范围。

3.在操作过程中,应保持设备的清洁和良好散热,防止杂质和污垢进入设备内部。

4.在调节压力时,应缓慢调整调节旋钮,避免对设备造成过大的冲击。

5.定期检查过滤减压阀的过滤芯,如发现堵塞或破损应及时更换。

6.在使用过程中,如发现异常情况或故障,应立即停止使用,进行检查和排除。

五、维护保养1.定期检查CKD过滤减压阀的外观和紧固件,确保无松动或损坏现象。

2.定期清洁设备内部和外部表面,保持清洁卫生。

3.定期检查过滤芯的完好程度,如发现堵塞或破损应及时更换。

4.在长期停用或储存期间,应保持设备干燥,防止腐蚀和生锈。

5.在维护保养过程中,如发现异常情况或故障,应立即进行排除和维修。

减压阀规范、标准

减压阀规范、标准

水用减压阀第一部分1.0概要1.1应用水用减压阀主要应用于降低配水系统中静态与动态(流动)水压。

1.2 适用范围1.21 类型描述本标准中的水用减压阀为独立、直动(直接动作)、单膜片式。

允许内附过滤网,或在减压阀入口处连接一个独立的过滤装置,或者也可以不安装过滤网及过滤装置。

减压阀可以内附旁通阀(by-pass relief valve)装置,也可以不附加旁通阀。

1.22 尺寸范围连接管路通径的范围为 DN15, DN20,DN25,DN32,DN40,DN50,DN65 和DN80。

依据美国国家螺纹管标准ASME B1.20.1,对应的管螺纹为(1/2 NPT,5/8NPT,1-1/4NPT,1-1/2NPT,2NPT,2-1/2NPT 和3NPT)1.23 压力范围水用减压阀最小工作压力为1724 kPa(250 psi)1.24 温度范围水用减压阀设计的最小温度范围为:0.6°C (33°F)至 60°C(140°F)1.3 设计限制1.31 减压阀中的各个部件能够抵抗由特定水压试验产生的应力,不出现永久变形。

并且也可以抵御在水压不平衡的特殊工作条件下,由工作水压力所产生的应力。

见3.6节。

1.32 机械性能1.3.2.1 可修复性(a)减压阀的内部零件或者滤网(如果内附其中)应易于检查、清洗、维修或更换。

做上述检查或维修时,无需从管路中拆卸下减压阀。

(b)减压阀中可更换的零件,必须保证,同型号同尺寸的零件具有可互换性。

1.4 参考标准参考 ANSI、ASTM、ASME 和 ISO最新版本的标准。

第二部分2.0 试样2.1 提交测试的样本每种规格要提供三个样品。

任意挑选其中的一个进行测试。

2.2 样本测试测评机构将选取每一种类型,每一种规格的减压阀,分别进行全部试验。

2.3 图纸装配图和其他必要的数据,以及产品安装图纸,要随样品一起提交给测试机构,保证测试机构可以判断样品是否符合标准。

AW20过滤减压阀

AW20过滤减压阀

AW40用
AW40-06用
AW60用
AR10P-270AS AW20P-270AS AR30P-270AS AR40P-270AS AR40P-270AS AW60P-270AS — AR10P-260S AR20P-260S AR30P-260S AR40P-260S AR40P-260S 圆形 G27-10-R1 G36-10-□01 G36-10-□01 G46-10-□02 G46-10-□02 1.0MPa 注4) 注2) 方形埋入式 — GC3-10AS GC3-10AS GC3-10AS GC3-10AS 压力表 圆形 G27-10-R1 G36-2-□01 G36-2-□01 G46-2-□02 G46-2-□02 0.2MPa 注4) 方形埋入式 — GC3-2AS GC3-2AS GC3-2AS GC3-2AS 注3) N.O. — — AD38 AD48 AD48 浮子式自动排水器 N.C. AD17 AD27 AD37 AD47 AD47
35.5 42.5
AW60·60K
44.5 3.25
准标准规格 型号 AW10 AW20·20K AW30·30K AW40·40K
40 -06 AW40K
倒钩接头 B 209 247 250 413
带排水导管 B 208 246 249 412
金属杯 B 107 160 214 251 255 418
AW20
1 /8·1/4
AW30
1 /4·3/8
AW40
1 /4·3/8·1/2
AW40-06
3 /4
AW60
3 /4·1
0.05~0.7MPa
注2)
空气 1.0MPa 0.05~0.85MPa

67cfr过滤减压阀说明书

67cfr过滤减压阀说明书

67CFR过滤减压阀说明书
67CFR过滤减压阀的使用说明如下:
该阀门通常用于向气动和电气动控制器和为其他仪器提供降低且持续受控的压力。

在流体控制行业,该阀门通常安装在控制阀的中间部位,为工业流体控制服务提供保障和降低压力。

此外,阀门还有如下功能:
1.过滤功能:可以过滤流体中的杂质,保证流体的清洁度。

2.调压功能:可以根据需要对流体进行调压,使流体的压力保持在所
需的范围内。

需要注意的是,对于这类阀门,一定要遵循操作规程,并且在使用过程中,应定期进行检查和维护,以保证其正常工作和延长使用寿命。

这个阀门的保养方法主要包括以下几个方面:
1.定期检查:定期对阀门进行检查,包括阀门的外观、密封件、阀
芯等部件,确保其没有损坏或磨损。

2.保持清洁:在操作过程中,流体可能会在阀门内部或外部留下杂
质或污垢,需要定期进行清洁。

3.润滑:对于需要润滑的部位,要定期进行润滑,防止出现卡滞或
磨损。

4.更换易损件:一些阀门在使用过程中,其内部的密封件、阀芯等
部件可能会出现磨损或老化,需要及时进行更换。

5.定期校准:如果阀门需要进行高精度的调节,需要定期进行校准,
确保其调节精度符合要求。

6.存储环境:在阀门不使用时,要将其存储在干燥、通风良好、无
阳光直射的地方,避免潮湿或高温环境。

7.定期保养:根据阀门的使用情况和制造商的推荐,定期进行全面
的保养,包括清洗、检查、更换部件等。

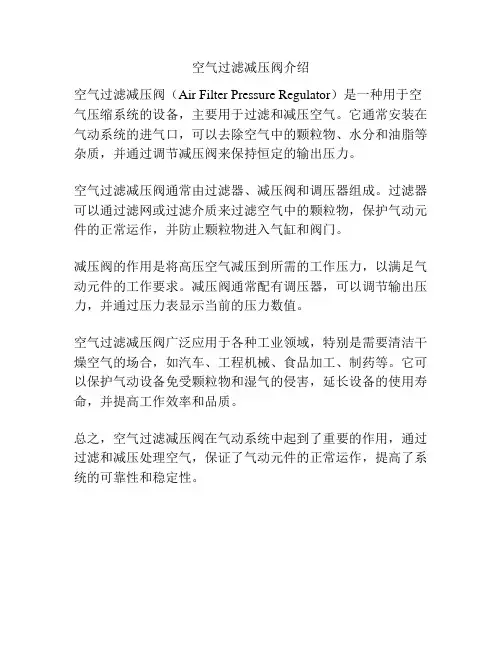

空气过滤减压阀介绍

空气过滤减压阀介绍

空气过滤减压阀介绍
空气过滤减压阀(Air Filter Pressure Regulator)是一种用于空气压缩系统的设备,主要用于过滤和减压空气。

它通常安装在气动系统的进气口,可以去除空气中的颗粒物、水分和油脂等杂质,并通过调节减压阀来保持恒定的输出压力。

空气过滤减压阀通常由过滤器、减压阀和调压器组成。

过滤器可以通过滤网或过滤介质来过滤空气中的颗粒物,保护气动元件的正常运作,并防止颗粒物进入气缸和阀门。

减压阀的作用是将高压空气减压到所需的工作压力,以满足气动元件的工作要求。

减压阀通常配有调压器,可以调节输出压力,并通过压力表显示当前的压力数值。

空气过滤减压阀广泛应用于各种工业领域,特别是需要清洁干燥空气的场合,如汽车、工程机械、食品加工、制药等。

它可以保护气动设备免受颗粒物和湿气的侵害,延长设备的使用寿命,并提高工作效率和品质。

总之,空气过滤减压阀在气动系统中起到了重要的作用,通过过滤和减压处理空气,保证了气动元件的正常运作,提高了系统的可靠性和稳定性。

ASCO过滤减压阀.

ASCO过滤减压阀.
ASCO过滤减压阀
(Filter Regulator, FR)
过滤减压阀的使用位置
Functions of Filter / Regulator 过滤器/调节器的功能
Filter 过滤器: Remove particle and water from compressed air Regulator 调节器: Control and maintain the required air pressure
Pressure
Outlet Pressure
6
Confidential – ASCO Nuclear Presentation
< Set
Pressure
Outlet Pressure
产品参数
1. Non-Electrical ATEX certified: • II 2G/D c IIC T100°C (T5) (Zone 1-21)
• Full Stainless Steel Auto Drain Parts (Except float)
全不锈钢自动排水配件(除浮法)
9
五大产品优势之一
1
1. Precise tuning and regulation 精确的调整和调节
a) Dual spring design 双弹簧设计 b) Fine pitch adjustment screw 细间距调整螺钉
4
5
Confidential – ASCO Nuclear Presentation
Effective moisture removal 有效去除水分
• Fin diverters to create centrifugal action 翅分流创造离心作用

过滤减压阀LFR-D_CN

过滤减压阀LFR-D_CN

M7
Gx

Gy


G1
QS4
QS6
0.5 ... 7
0.5 ... 12
– –
– –
– –
– –
– –
– –
– –
– –
减压阀组合 LRB-K
– –
– –
ห้องสมุดไป่ตู้
– –
– –
– –
– –
– –
油雾器 LOE
– – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – –
– – – – – – – – – – – – – – – – – – – – –
– – – – – – – – – – – – – – – – – – – – –
– – –
– – –
过滤器 LF

– – – – – – –
– – – – – – – – – – – – –
– – – – – – – – – – – – –
– – – –
2008/10 – Subject to change
Internet: /catalogue/...
5
过滤减压阀 LFR/LFRS, D 系列, 金属结构
外围元件一览 Micro 单个单元,带连接板, 接口规格 Gx, QS4或QS6
单个单元,不带连接板,用于气源处理装置组合bination 壳体上接口规格 M5或M7
– – – – – – – – –
压力开关 lrb – – lrb – – – – – – loe he – – – hee – – – hep – – – hel – – – ldm1 – frm – – – – frz

空气过滤减压阀作用说明

空气过滤减压阀作用说明
空气过滤减压阀作为一种气动薄膜调节压力的辅助装置, 内部主要由主阀和导阀组成,通过这两部分的相互作用 来调节弹簧压力,从而实现气体减压和稳压的功能。空 气过滤减压阀主要应用在气体管道中,用来
控制空气、氧气、氢气、液化气、天然气等气体的输出、 流通。下面小编来详细介绍一下空气过滤减压阀的作用 和工作流程。空气过滤减压阀的作用空气过滤减压阀是 一种通过自身能量来调节控制器及管道压力
腐蚀。 电动二通阀价格介绍保险丝盒原理及分类
版权所有 禁止转载 谢谢
vpn
ty86htvv
为气体出口,并通往使用系统。高压表的示值为高压端 空气的压力。低压表的出口压力可由调节螺杆控制。使 用时先打开高压端气体进口开关,然后顺时针转动低压 表压力调节螺杆,使其压缩主弹簧并传动薄膜
、弹簧垫块和顶杆而将活门打开。这样进口的高压气体 由高压室经节流减压后进入低压室,并经出口通往工作 系统。转动调节螺杆,改变活门开启的高度,从而调节 高压气体的通过量并达到所需的压力值。出口
使用时,应该首先打开高压端气体进口开关,再调节低 压表的压力控制杆,让内部的压缩主弹簧和弹簧垫儿活 门将打开,使得进口高压气体从高压室进入低压室,最 后通往工作系统中。当气体管道内部的压力值
达到设定值时,空气过滤减压阀将自动关闭。空气过滤 减压阀的内部装置了微孔滤芯,可以避免脏污等进入减 压阀内,让减压阀气压过低。空气减压阀的工作原理: 空气减压阀的高压腔高压空气端连接,低压腔
压力达到设定值能自动关闭。在进口高压端装有过滤器, 防止脏东西损坏减压阀,而使低压端超压。空气过滤减 压阀特点1、工艺精良、结构精巧、外形美观。2、过滤 纯净、配有PE微孔滤芯,可反复使用。
3、具有空气过滤减压双重功能,压力输出稳定。4、关 键部件材质为不绣钢。5、排污水方便、有效。6、铝合 金铸件作阳极氧化处理,表面喷塑,坚固美观耐腐蚀。7、 与本厂生产的电气转换器、电气阀门

过滤减压阀工作原理

过滤减压阀工作原理

过滤减压阀工作原理
过滤减压阀是一种常见的气动控制元件,其主要作用是对进入阀体的气体进行过滤和减压,以保证气体的稳定性和清洁度,并满足工业生产和实验室等场合的需求。

下面是过滤减压阀的详细工作原理:
1. 进气口:过滤减压阀的进气口通常是一个管道或者孔洞,用于将高压气体引入阀体。

2. 过滤器:进入阀体的气体首先经过过滤器,通过这个过程,阀门的出口被防止进入杂质和粉尘。

过滤器通常是由一个或多个过滤网组成,用于过滤掉气体中的杂质和粒子,并保证气体的清洁度。

3. 减压器:过滤器过滤后的气体通过减压器,气体压力被降至所需的工作压力。

减压器通常采用弹簧或膜片作为控制元件,与进气口相连,在气体压力达到设定值时会自动打开或关闭,从而控制气体压力的大小。

4. 出气口:经过过滤器和减压器后的气体通过出口管道排放,供给所需的设备或工作场合使用。

总体来说,过滤减压阀的工作原理就是通过过滤器将进入阀体的
气体进行过滤,通过减压器将气体压力降至所需的工作压力,最后通过出口管道排放。

这个过程中,过滤和减压是两个独立但紧密相关的步骤,是保证过滤减压阀正常工作的关键。

过滤减压阀原理

过滤减压阀原理

过滤减压阀原理
过滤减压阀是一种常见的流体控制装置,主要用于控制流体(一般是气体或液体)的压力。

它通过一系列的机械和物理原理来实现这一功能。

首先,过滤减压阀通常由一个阀体、活塞、调节弹簧和调节螺母组成。

阀体内部有一个通道,流体从高压侧流入,经过阀体内的孔道后,在低压侧流出。

在正常工作状态下,调节弹簧会施加一个压力在活塞上。

这个压力的大小通过调节螺母来进行调节。

当流体压力超过设定的压力值时,活塞会受到压力的作用而向上移动,使阀门开启。

这样,一部分流体就会从高压侧流入低压侧,以降低流体压力。

在流体通过阀体时,可能会带有颗粒物或杂质。

为了防止这些颗粒物进入阀体,过滤减压阀通常还配备有一个过滤网或过滤嘴,用来过滤流体中的固体颗粒,保证阀体内部的畅通。

此外,过滤减压阀还可能配备有其他辅助装置,如压力表和温度计。

这些装置用来监测和显示流体的压力和温度,以便操作人员及时调整和维护系统。

总的来说,过滤减压阀通过控制流体的流量和压力,保证系统中的流体达到预期的压力要求。

它在许多工业领域中都有广泛的应用,如供水系统、石油化工和食品加工等。

KZ03使用说明书

KZ03使用说明书

-3B -3N
4 6
kgf/cm2
MPa
1.5 < Ps < 3.0 kgf/cm2
3.0 < Ps < 4.5 kgf/cm2
-3C
10
4.5 < Ps < 7.0 kgf/cm2
-4K
200
Ps < 150 kPa
-4L -4R
400 600
kPa
kgf/cm2
150 < Ps < 300 kPa 300 < Ps < 450 kPa
C 2005!ᓀါ્࿷!࿍ᇊ!‫ۈ‬ཚჅᎌ
目录
1 : 概述 ................................................................................................................. 1 2 : 特点 ................................................................................................................. 1 3 : 工作原理 .......................................................................................................... 1 4 : 结构 ................................................................................................................. 2 5 : 标准规格 .......................................................................................................... 3 6 : 维护 ................................................................................................................. 3 7 : 型号选择 .......................................................................................................... 4 8 : 尺寸及安装 ...................................................................................................... 5 9 : 用途 ................................................................................................................. 6

空气过滤减压阀工作原理

空气过滤减压阀工作原理

空气过滤减压阀工作原理空气过滤减压阀是一种常见的工业设备,它在许多领域中发挥着重要作用。

它的主要功能是通过过滤空气并减小压力,确保系统的正常运行。

本文将详细介绍空气过滤减压阀的工作原理。

一、过滤功能空气过滤减压阀的第一个功能是过滤空气。

在工业生产中,空气中常常含有灰尘、颗粒物、污染物等杂质,如果这些杂质进入机械设备或管道系统中,将会对设备造成损坏,影响生产效率。

因此,通过空气过滤减压阀进行过滤处理,可以有效去除这些杂质,保护设备的正常运转。

空气过滤减压阀的过滤功能是通过滤芯实现的。

滤芯通常由纤维材料制成,具有较高的过滤效率。

当空气通过滤芯时,杂质会被滤芯截留,而纯净的空气则通过滤芯流入后续的管道系统中。

二、减压功能空气过滤减压阀的第二个功能是减小压力。

在许多工业生产过程中,需要将气体压力降低到一定范围内,以满足设备的工作要求。

过高或过低的气体压力都可能对设备造成损坏或工作不正常。

空气过滤减压阀通过调节阀芯的开度来实现减压功能。

当气体通过减压阀时,阀芯的开度会根据压力变化而自动调节。

当气体压力过高时,阀芯会自动关闭,减小通过的气体流量,从而降低压力。

反之,当气体压力过低时,阀芯会自动打开,增大通过的气体流量,从而提高压力。

三、工作原理空气过滤减压阀的工作原理可以总结为以下几个步骤:1. 气体进入过滤区域。

当气体进入空气过滤减压阀时,首先会经过一个过滤区域。

这个区域通常由滤芯和滤网组成,能够有效去除空气中的杂质。

2. 过滤后的气体进入调压区域。

经过过滤区域后,纯净的气体进入调压区域。

这个区域包括一个阀芯和一个弹簧。

阀芯的开度能够根据气体压力的变化而自动调节。

3. 调节阀芯开度。

当气体压力过高时,阀芯会自动关闭,减小通过的气体流量,从而降低压力。

当气体压力过低时,阀芯会自动打开,增大通过的气体流量,从而提高压力。

4. 调压后的气体流出。

调节后的气体通过出口流出,进入后续的管道系统或设备中。

四、应用领域空气过滤减压阀广泛应用于许多领域,例如工业生产、建筑工程、制药、食品加工等。

过滤减压阀 原理

过滤减压阀 原理

过滤减压阀原理
减压阀是一种用来调节和稳定流体压力的装置,它通常被用于管道系统或者设备中。

过滤减压阀则是在减压阀的基础上增加了过滤功能,能够同时过滤流体中的杂质。

过滤减压阀的原理主要包括以下几个方面:
1. 减压功能:过滤减压阀将高压流体引导进入减压阀内,通过减压阀内的阀芯或活塞的调节,控制流体通过阀门的流量和压力。

当流体压力超过预定值时,阀门会打开,允许一部分流体通过,从而实现减压的功能。

2. 过滤功能:过滤减压阀内部设置了过滤装置,通过滤网或滤芯等过滤介质,可以有效地过滤掉流体中的杂质和颗粒物质。

这样可以保护管道系统或设备中的其他部件免受损坏和堵塞。

3. 自动调节:过滤减压阀通常会根据流体压力的变化自动调节阀门的开启程度,以保持设定的压力稳定。

当流体压力上升或下降时,减压阀会相应地调节阀门的开启程度,使流体压力保持在设定的范围内。

总的来说,过滤减压阀通过减压和过滤两种功能,可以稳定流体压力,并过滤掉流体中的杂质,保护管道系统和设备的正常运行。

净水器可调节减压阀的作用

净水器可调节减压阀的作用

净水器可调节减压阀的作用随着人们对健康的重视和环境污染的加剧,净水器已经成为很多家庭必备的家电之一。

净水器的作用是将自来水中的杂质和有害物质过滤掉,使水质更加纯净,更加适合人们饮用。

而净水器中的可调节减压阀起到了非常重要的作用,它可以帮助净水器更加稳定地工作,保证净水器的滤水效果和使用寿命。

本文将从可调节减压阀的作用、原理和使用注意事项等方面进行介绍。

一、可调节减压阀的作用。

1. 稳定水压。

自来水的水压是不稳定的,有时候会出现水压过大或者过小的情况。

而净水器需要在一定的水压范围内才能正常工作,如果水压太大,可能会损坏净水器的滤芯和其他部件,如果水压太小,可能会影响净水器的过滤效果。

可调节减压阀可以根据需要来调节水压,使得净水器能够在适当的水压下工作,保证净水器的正常运行。

2. 保护净水器。

净水器中的滤芯和其他部件都是比较精密的,对水质和水压都有一定的要求。

如果水压过大,可能会导致滤芯的破裂或者变形,影响净水器的过滤效果;如果水压过小,可能会导致净水器无法正常工作。

可调节减压阀可以根据实际情况来调节水压,保护净水器的滤芯和其他部件,延长净水器的使用寿命。

3. 提高过滤效果。

一些净水器需要在一定的水压下才能发挥最佳的过滤效果,如果水压过小,可能会导致净水器的过滤效果不佳。

可调节减压阀可以根据需要来调节水压,提高净水器的过滤效果,保证饮用水的质量。

二、可调节减压阀的原理。

可调节减压阀是一种通过调节阀芯的开度来调节水压的装置。

当水压过大时,阀芯会自动关闭一部分,减小水流通道的截面积,从而降低水压;当水压过小时,阀芯会自动打开一部分,增大水流通道的截面积,从而提高水压。

通过这种方式,可调节减压阀可以根据需要来调节水压,保证净水器的正常工作。

三、可调节减压阀的使用注意事项。

1. 定期检查。

可调节减压阀需要定期检查,确保其正常工作。

如果发现有漏水或者阀芯卡死的情况,应及时进行维修或更换。

2. 谨慎调节。

在使用可调节减压阀时,应该谨慎调节,避免调节过大或者过小,导致水压不稳定或者超出净水器的承受范围。

过滤减压阀的调节原理

过滤减压阀的调节原理

过滤减压阀的调节原理一、过滤减压阀的工作原理过滤减压阀是由减压阀和过滤器组成的复合装置。

减压阀的作用是将高压流体降压到设定的低压,而过滤器则负责过滤掉流体中的杂质。

过滤减压阀的结构一般包括阀体、阀芯、弹簧、调节螺母等部件。

当流体通过过滤减压阀时,首先进入过滤器,过滤器中的滤网可以阻挡流体中的杂质,确保流体的纯净度。

然后,纯净的流体进入减压阀,减压阀的阀芯会根据系统的压力变化来调节阀门的开合程度,从而控制流体的压力。

当系统的压力超过设定的压力值时,阀芯会自动关闭阀门,减小流体的流量,使系统的压力稳定在设定值范围内。

当系统的压力降低到设定值以下时,阀芯会自动打开阀门,增大流体的流量,使系统的压力保持在设定值附近。

二、过滤减压阀的调节过程过滤减压阀的调节过程主要包括设定压力、调节压力和稳定压力三个阶段。

1. 设定压力阶段在安装过滤减压阀之前,需要根据系统的要求设置减压阀的设定压力。

设定压力是根据系统的工作压力范围和流量要求来确定的。

通常情况下,设定压力会略高于系统的工作压力,以保证系统在负载变化时能够及时调整。

2. 调节压力阶段当过滤减压阀安装好后,需要通过调节螺母来调整减压阀的压力。

调节螺母是通过改变弹簧的压缩程度来改变阀芯的受力情况,从而调节阀门的开合程度。

通过逐步调节螺母,可以使减压阀的压力逐渐接近设定压力,达到预期的调节效果。

3. 稳定压力阶段当过滤减压阀的压力调节到设定压力后,阀芯会根据系统的压力变化自动调节阀门的开合程度,使流体的压力稳定在设定值附近。

当系统的压力超过设定值时,阀芯会关闭阀门,减小流体的流量,使压力下降;当系统的压力低于设定值时,阀芯会打开阀门,增大流体的流量,使压力上升。

通过这种反馈调节机制,过滤减压阀能够保持系统的压力稳定,并在负载变化时及时调整,保证系统的正常运行。

总结:过滤减压阀是一种能够同时实现减压和过滤功能的装置,广泛应用于各种系统中。

通过过滤器的过滤作用和减压阀的调节作用,过滤减压阀能够保证系统的纯净度和稳定性。

过滤减压阀的原理

过滤减压阀的原理

过滤减压阀的原理一、引言过滤减压阀是一种常用于液压系统中的装置,它的作用是同时实现过滤和减压的功能。

本文将介绍过滤减压阀的原理及其工作过程。

二、过滤减压阀的原理过滤减压阀由过滤器和减压阀两部分组成。

过滤器的作用是过滤液压系统中的杂质和颗粒物,确保系统内部的液体洁净。

减压阀的作用是控制液压系统中的压力,维持在设定的范围内。

过滤减压阀的原理可以用下面的几个步骤来说明。

1. 进油口液体从系统外部通过进油口进入过滤减压阀。

进油口通常设置在过滤器的一侧,液体会经过过滤器进行初步过滤。

2. 过滤器过滤器是过滤减压阀中最关键的部分。

它可以根据不同的要求选择不同的过滤精度,常见的有10μm、25μm、40μm等。

过滤器内部通常由滤芯、滤材和滤壳组成。

当液体通过滤芯时,其中的杂质和颗粒物会被滤材阻挡下来,从而达到过滤的目的。

滤芯一般采用不锈钢丝网或多层滤纸等材料制成。

3. 减压阀经过过滤后的液体进入减压阀。

减压阀的作用是调节液压系统中的压力,使其维持在设定的范围内。

减压阀内部有一个调压弹簧,当系统内部压力超过设定值时,弹簧会被压缩,从而打开减压阀,将多余的液体引流出去,以降低系统压力。

4. 过滤减压后的液体输出经过减压阀处理后,液体会从过滤减压阀的输出口输出,供给系统中需要使用液压力的部件。

此时,液体的压力已经被控制在设定的范围内,且经过过滤处理,保证了系统的正常运行。

三、过滤减压阀的工作过程过滤减压阀的工作过程可以总结为以下几个步骤。

1. 液体进入过滤器液体从系统外部通过进油口进入过滤器,经过初步过滤后,进入减压阀。

2. 液体通过过滤器在过滤器内部,液体会通过滤芯或滤纸等过滤材料,被过滤器中的杂质和颗粒物截留下来,从而实现过滤的目的。

3. 压力调节经过过滤后的液体进入减压阀,减压阀会根据设定的压力范围,通过调节弹簧的压缩程度来控制液体的压力。

当系统内部压力超过设定值时,减压阀会自动打开,将多余的液体引流出去,从而降低系统压力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
EAW2000过滤减压阀适用范围 与油垢,净化压缩空气,并能调节压力到用户所需之值 后进行稳压,为各类气动仪表,调节阀等提供气源压力。
可根据输出压力精度的要求选配高精度的精密减压阀; 在使用过程中,压缩空气经过两级三段式过滤器去除压 缩空气中的油、水、尘等杂质后,大大提高了减压阀膜 片的使用寿命和调节压力的精密度;由于过滤元件使用 寿命较长,在维护上可单独对过滤元件、减压元件进行 修复,无需整体更换,大大节约成本。
shenhua01
EAW2000过滤减压阀适用范围:
使用温度范围:0-60。C 进气口压力:0.7MPa 设定压力:0.5MPa 压力降0.1MPa
山东神华机械
