Intecad2010 图库管理
AutoCAD2010实用教程ppt课件()
旋转对象
1.功能 旋转选取的对象。
2.执行方式 【修改】→【旋转】
3.操作练习 使用旋转功能将沙发进行90度旋转。
缩放对象
1.功能 放大或缩小选定对象,使缩放后对象的比例保持不变 。
2.执行方式 【修改】→【缩放】
3.操作练习 用缩放功能将双人床缩小 。
二、对象的复制
复制对象
1.功能 复制对象并指定到相应的位置 。
1.功能 图案填充是一种使用指定线条图案、颜色来填满指定区域,常常用于表
达剖切面和不同类型物体对象的外观纹理,广泛应用在绘制机械图、建筑图 及地质构造图中。 2.执行方式
【绘图】→【图案填充】 3.操作练习
通过图案填充来填满指定区域 。
八、面域
创建面域
1.功能 定义计算图形,为布尔运算做准备。
2.执行方式 【绘图】→【面域】
2.执行方式 【修改】→【圆角】
3.操作练习 使用圆角功能将矩形倒圆角 。
六、夹点编辑
1.功能 选择对象时图形上的小方块高亮显示,这些位于对象关键点的小
方块就称作夹点 。
2.执行方式 鼠标操作
3.操作练习 夹点的位置视所选对象的类型而定。
小结
Auto CAD 2010提供了丰富的编辑二维图形的功能。本章主要 介绍CAD 2010中基本的二维图形编辑方法,其中使用频率较高的有 复制、镜像、偏移、圆角等。
3.工具栏
工具栏是应用程序调用命令的另一种方式,它包含许多由图标表 示的命令按钮,用户只需单击某个按钮即可执行相应的操作 ,如 下图所示。
4.绘图操作区
绘图操作区是用户绘图的工作区域,所有的绘图结果都是所见即 所得,如下图所示。
5.命令行
命令栏位于工作界面的下方,当命令栏中显示“命令:”提示的 时候,表明软件等待用户输入命令,如下图所示。
CAD绘图中的块与图库管理技巧
CAD绘图中的块与图库管理技巧在CAD软件中,块(Blocks)是非常重要的元素。
块可以被视作一个独立的对象,拥有其自身的属性和尺寸,并可以在绘图中被重复使用。
块可以提高绘图效率,简化文件大小,并确保一致性和准确性。
本文将介绍CAD绘图中块的使用技巧以及图库的管理方法。
1. 创建块在CAD软件中,创建块是一个简单而重要的步骤。
首先,我们需要选择需要组合成块的对象。
然后,点击“创建块”或类似的按钮。
在弹出的对话框中,我们可以给块一个名称,并选择是否将块定义保存在当前绘图文件中,还是保存在外部文件中以便在其他绘图中重用。
选择适当的选项后,点击确定即可成功创建块。
2. 编辑块一旦创建了块,我们可以在需要的时候对其进行编辑。
编辑块时,我们可以对块内部的对象进行修改,例如移动、旋转、缩放等。
这些修改将被应用到所有使用该块的地方,从而确保一致性。
编辑块的方法和工具因CAD软件而异,通常我们可以通过选择块并使用编辑命令或编辑工具栏来进行编辑操作。
3. 插入块插入块是CAD绘图中最常用的操作之一。
通过插入块,我们可以在当前绘图中引用和使用之前创建的块。
插入块时,我们需要指定块的位置和缩放比例。
一次插入后,我们可以根据需要复制和修改该块的实例。
插入块的方法因CAD软件不同而有所不同,通常我们可以通过菜单栏或绘图工具栏上的插入按钮来进行操作。
4. 图库管理随着绘图过程中块的不断创建和使用,一个良好的图库管理方法将变得十分重要。
首先,我们可以将所有块保存在一个单独的文件中,以便在需要时进行调用。
这样可以避免文件臃肿,提高绘图效率。
其次,我们可以使用文件夹和子文件夹来组织块文件,使其更具有层次结构,并更容易找到和使用需要的块。
还可以使用有意义的命名来标识和描述块,以便在图库中快速定位和调用。
图库管理方法的具体细节因软件而异,但一般来说,我们可以在CAD软件的设置或选项中找到相关选项。
5. 使用块的技巧在使用CAD绘图中的块时,还有一些技巧可以帮助提高效率。
1-3 AutoCAD 2010文件管理
课题名称:1-3 AutoCAD 2010文件管理教学目标:1.掌握创建新图形的方法。
2.掌握打开已有图形的方法。
3.掌握保存所绘图形的方法。
教学重点:1.创建新图形的方法。
2.打开已有图形的方法。
3.保存所绘图形与文件另存为的方法。
教学难点:1.文件另存为的方法。
2.文件加密的方法。
学情分析:学生学习了AutoCAD2010的人机交互方式,掌握了AutoCAD 2010利用鼠标调用命令与使用键盘输入调用命令的方法。
教学环境:多媒体机房教学安排:1.课时安排:1课时2.教学步骤:演示与讲课交叉进行,讲课与练习结合进行,先任务,后练习,再评价反思,知识拓展后巩固练习。
教学过程:一、组织教学稳定课堂秩序,利用教师机进行电子点名,清点电子签到学生人数并做好记录。
二、复习与提问1.如何利用鼠标调用命令?鼠标左键、鼠标右键、鼠标滚轮的作用?(一生演示并回答)2.如何使用键盘输入调用命令?空格键的作用?(一生演示并回答)三、引入新课前面我们学习了AutoCAD2010的人机交互方式,本节我们来学习AutoCAD 2010文件管理,请看任务要求。
四、新课教学1.任务分析(教师分析为主)2.任务实施(教师演示,穿插提问学生。
)(1)新建图形文件。
(2)绘制正六边形。
(3)保存并退出AutoCAD。
(4)重新打开文件。
(5)修改图形,将文件另存为。
3.学生练习(1)按任务要求完成文件管理的任务。
(2)填写教材上操作评价表并完成相关问题回答。
五、小结1.创建新图形的方法。
2.打开已有图形的方法。
3.保存所绘图形与文件另存为的方法。
六、知识拓展1.新建命令。
2.文件加密。
七、作业1.完成教材巩固练习题。
2.预习AutoCAD 2010功能特点。
教学后记:。
CAD2010图层状态管理器
中望CAD2010新体验之图层状态管理器发布日期:2009-12-8文/ Joey日前中望CAD2010正式推出了体验版,这意味着中望CAD2010版的主要功能都已经完成。
经过几天的试用,新版的确给人以惊喜,最明显的感受是它比09版更快、更稳定。
其次,相对于09版,10版对软件的功能进行了增加和改善,今天我主要给大家介绍10版里的功能之图层状态管理器。
一、初识下图是图层状态管理器窗口:查看帮助文档,里面关于图层状态管理器的介绍:显示图形中已保存的图层状态列表。
可以新建、重命名、编辑和删除图层状态,并且可以导入和导出图层状态文件。
寥寥数语,已经将图层状态管理器的功能描述出来,至于具体的使用方法,我会逐一简单介绍。
首先可以通过以下的几种方法打开图层状态管理器:1) 命令(Layerstate或LAS)输入“Layerstate”或“LAS”命令,可以打开图层状态管理器。
2) 工具栏按钮点击对象特性工具栏里的按钮,可以打开图层状态管理器。
3) 菜单栏通过格式菜单栏里的“图层状态管理器”菜单,可以打开图层状态管理器。
4) 图层特性管理器打开图层特性管理器后,点击“状态管理器”按钮,也可以打开图层状态管理器。
下面简单介绍一下图层状态的新建和编辑。
1. 新建(N)创建新的图层状态和说明。
如下图所示:当创建了多个图层状态时,我们可以在上图的说明栏中输入简单的说明,以示区别。
.除了上面的通过“新建”功能创建图层状态,也可以用下面的方式创建:打开图层特性管理器并设置好图层的相关特性后,点击鼠标右键,弹出右键菜单,如下图:利用“保存图层状态(V)...”菜单,同样可以弹出上面的“要保存的新图层状态”窗口,保存图层状态。
2. 编辑(I)打开编辑图层状态窗口,修改选定图层的相关特性,包括开/关、冻结/解冻和锁定/解锁等。
如下图:可以在该窗口中修改选定的图层状态test所在图纸的各图层的相关特性。
注意一下上图中红框选定的功能按钮:1) 删除图层()将选定的图层从图层状态中删除。
CAD2010教程-基本设置
2016/4/1
24
创建图层
菜单栏:“格式” →“图层”
命令行:layer、la 图层工具栏:
“图层特性管理器”对话框
2016/4/1 25
图层所具有的特点: ①用户可以在一幅图中指定任意数量的图层,并对 图层数量没有限制。 ②每一图层有一个名称,以便管理。 ③一般情况下,一个图层上的对象应该是一种线型、 一种颜色。 ④各图层具有相同的坐标系,绘图界限,显示时的 缩放倍数。 ⑤用户只能在当前图层上绘图,可以对各图层进行 “打开”、“关闭”、“冻结”、“解冻”、 “锁定”等操作管理。 ⑥默认状态下提供一个图层,图层名为“ 0” ,颜色 为白色,线型为实线,线宽为默认值。“ 0” 图层 不能被删除、重命名。
2016/4/1
33
3.3 精确快速作图辅助工具
本章主要内容包括: • 通过状态栏辅助绘图。 • 设置捕捉、栅格 • 设置极轴追踪
• 设置对象捕捉和对象追踪
• 动态输入
捕捉模式
• 捕捉:使光标只能停留在图形中指定的点上。可 以很方便的将图形放置在特殊点上。 • 命令输入:状态栏 命令行 snap

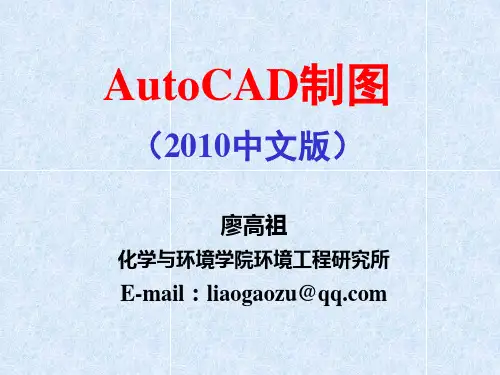

AutoCAD制图
(2010中文版)
廖高祖
化学与环境学院环境工程研究所
E-mail:liaogaozu@
第3章 基本设置 本章要点
• 绘图环境设置
• 图层的基本操作
• 精确绘图辅助工具
3.1 绘图环境设置
• • • • • • • 图纸幅面 图形界限 设置绘图区的颜色 设置绘图单位格式 文字样式、点样式、线样式等 设置参数选项 设置工作空间
在autocad2010中可以将图层设置保存为单独的文件方便在以后新建图形文件时直接调用该图层设置文件从而提高工作效率保存图层状态如果经常需要绘制较复杂的图形而在这些图形文件中需要创建的图层及设置又相同或相似时可以只在某个图形文件中设置一次然后将图层设置保存为las格式的文件方便以后在其他图形文件中调用该图层设置
浩辰CAD电气2010说明书 第12章 标准图集
第十四章 标准图集- 132 -第十二章 标准图集 12.1 标准图集功能 菜 单:[标准图集] →[子功能] (如[电气安装图])功 能:调用标准图集,可以编辑修改后重新存图执行此命令后,弹出上面的对话框: [图纸目录区]目前收录的标准图集,采用树状组织结构,逐级打开,直到显示出图纸,点击图纸名,在右侧可以显示出该图纸。
除了显示图纸目录组织以外,在“图纸目录区”选中任意目录,点击右键,会弹出菜单,包括以下子菜单: 新建分类、添加标准图、重命名、删除。
在“图纸目录区”选中任意图纸,点击右键,会弹出菜单,包括以下子菜单: 复制、粘贴、重命名、删除。
[图形预览区]预览左侧选中的图纸。
[打开] 选中某一张图纸时,这个图形按钮变亮可用,可以用浩辰CAD打开并编辑此图。
[添加标准图] 用来添加已绘制好的标准图集。
[DWG预览]在图形预览区中图集以DWG格式进行预览,此时可以在图形预览区中单击右键,有几个常用的浩辰CAD命令:实时缩放、窗口放大、平移视图、旋转视图、初始视图,这些命令等同于界面上方的五个命令。
[BMP预览]此时不能用浩辰CAD命令进行细致的查看,其优点为速度比 [DWG预览] 的速度要快。
注意:通常情况下,可以选择Bmp方式预览,速度比较快,在需要查看细节时,可以选择Dwg方式预览,结合“缩放”功能,可以更清晰地查看图纸。
浩辰电气12.2 标准图集内容 标准图集中电气设计所需要的各种图集。
1. 电气安装图 2. 二次原理图 3. 接线图 4. 基础图 5. 安装图 6. 变电所布置 7. 密闭变电所 8. 盘面布置 9. 典型案例 10. 110KV标准图 11. 35KV标准图 12. 66KV标准图13. 弱电标准图 14. 用户图库——用来存放用户自己常用的图集,方便用户进行管理。
- 133 -。
Intecad2010图库管理
图库管理图库管理工具以某一产品(或产品的某一部件)的所有图纸(一套图纸)为对象,帮助设计者管理和维护该套图纸,并输出各种形式的数据报表。
图库管理工具能够批量录入图纸,也能保存当前图纸到数据库。
系统自动地从图纸中读取明细表数据和标题栏数据,并将数据保存在用户数据库中。
系统自动地根据添加的图纸分析产品结构,并显示出清晰明白的产品结构树。
设计人员可从产品结构树上大致了解该产品的图纸分布状况、图纸完成情况等,也可随时预览、打开、查询某张图纸。
因在图纸入库时,提供了许多查错功能,所以也可为设计人员改正图纸中的有关标题栏和明细栏方面的错误。
该工具为设计人员输出各种形式的明细栏报表提供了有效的途径,在输出明细表之前用户可对明细栏进行查询、统计、编辑等操作,每一操作结果都可随时输出到DAT文件、DBF数据库和用户定制的InteCAD 表格中。
图库管理系统支持多种形式的明细表表头和标题栏格式,运行之前系统必须能够获取到这些信息。
如果需要入库的DWG文件使用的明细表表头和标题栏的定义文件不在InteCAD的注册路径下,请预先使用cpform命令复制。
图库管理系统在进行明细表查询和汇总时,需要使用定义文件字段英文名称信息。
系统要求序号、名称、代号、材料、数量、总数量、图幅、设计、第张、共张和所属代号等项目,则其相应的英文名必须为Order、Name、Code、Material、Quantity、TotalQuantiry、Size、Design、Page、TotalPage和Owner,如果不一样,请修改。
图库管理系统包含如下几个命令:(1)、tk:图库管理;(2)、deltk:删除属性集;(3)、loadd:调入报表数据;5.1 图库管理(tk)点取菜单或键入命令,系统弹出“图库管理”界面。
图库管理界面缺省放在AutoCAD窗口的左边,用户可以任意拖动位置并修改大小。
如图5-1所示:图5-1 图库管理对话框1、项目菜单,如图5-2所示:图5-2 项目菜单(1)、新建项目图库管理系统以项目为单位管理文件,每一个项目管理一套图纸。
Intecad2010 明细表及表格处理方法
明细表及表格处理装配图明细表及表格处理(BOM)为用户提供件号标注、明细表生成、编辑、插入、删除、文件输入输出、明细表的排序,明细表的重排,重新生成和修复,旧图转换,数据库接口等功能,菜单界面如图4-1所示。
此外,还可以将用户已经有的明细表自动处理成InteCAD的格式,使其具备上述功能。
关于标题栏的定义详见有关章节。
图4-1 明细表处理菜单4.1 标注零件序号(label)根据图家标准(GB4558.2-84)的规定,零件序号的标注在格式上主要采取下图所示的五种类型。
点取菜单或键入命令,系统弹出“选择件号标注形式”对话框,用户可以选择任意一种形式进行件号标注。
图4-2 选择件号标注形式对话框其中:位置;位置;3倍字符高度X方向的间距小于选取了标记目标和标记位置之后,系统弹出件号编辑对话框。
说明:1)新版本不再提示输入公共引出线上的件号数目,系统根据用户在编辑对话框上的输入信息来确定。
2)在对话框的编辑网格上点取最后一行,网格会自动增加一行,系统计算以件号数目以线上文本为准。
出“标注件号”对话框。
回答“N”,系统提示选择件号的编排形式和对齐方式。
(2)、选取的对象是公共引出线上多个件号中的最后一个件号实体;提示和操作步骤同(1);(3)、选取的对象是公共引出线上多个件号中的前面任意一个件号实体;系统固执的认为即将插入的件号的编排形式和选取的对象相同。
当用户选取明细表项的序号(第一个字段值)时,系统提示:选取标准件:如果选取了正确的标准件,系统自动读入其零件信息。
然后弹出“明细表输入与编辑”对话框,得到用户确认后刷新明细表。
提示:“ins_item”命令也适用于插入明细表项目、定制表格项目和参数表格项目。
4.3 明细表编辑(bill)该命令用于输入和编辑明细表数据。
点取菜单或键入命令,系统弹出“编辑明细表数据”对话框如图4-4:图4-4 编辑明细表数据对话框经常使用的功能菜单在对话框上点取右键弹出,如图4-4所示。
CAD2010常用命令
CAD2010常用命令F1:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制F10:极轴模式控制F11:对象追踪式控制快捷键序命令说明命令快捷键序命令说明命令快捷键1 画线LINE L28 延伸实体EXTEND EX2 参照线XLINE XL29 打断线段BREACK BR3 双线MLINE ML30 倒角CHAMFER CHA4 多段线PLINE PL31 倒圆FILLET F5 多边形POLYGON POL32 分解EXPLODE EX,XP6 绘制矩形RECTANG REC33 图形界限LINITS7 画弧ARC A34 建内部图块BLOCK B8 画圆CIRCLE C35 建外部图块WBLOCK W9 曲线SPLINE SPL36 跨文件复制COPYCLIP CTRL+C10 椭圆ELLIPSE EL37 跨文件粘贴PASTECLIP CTRL+V11 插入图块INSERT I38 两点标注DIMLINEAR DLI12 定义图块BLOCK B39 连续标注DIMCONTINUE DCO13 画点POINT PO40 基线标注DIMBASELINE CBA14 填充实体HATCH H41 斜线标注DIMALIGNED CAL15 面域REGION REG42 半径标注DIMRADIUS DRA16 多行文本MTEXT MT,-T43 直径标注DIMDIAMEIER DDI17 删除实体ERASE EL44 角度标注DIMANGULAR DAN18 复制实体COPY CO,CP45 公差TOLERANCE TOL19 镜像实体MIRROR MI46 圆心标注DIMCENTER DCE20 偏移实体OFFSET O47 引线标注QLEADER LE21 图形阵列ARRAY A48 快速标注QDIM22 移动实体MOVE M49 标注编辑DIMEDIT23 旋转实体ROTATE RO50 标注更新DIMTEDIT24 比例缩放SCALE SC51 标注设置DIMSTYLE D25 拉伸实体STRECTCII S52 编辑标注HATCHEDIT HE26 拉长线段LENGTHEN LEN53 编辑多段线PEDIT PE27 修剪TRIM TR54 编辑曲线SPLINEDIT SPE55 编辑双线MLEDIT MLE101 圆锥体EXTRUDE56 编辑参照ATTEDIT ATE 102 球体SPBTRACT57 编辑文字DDEDIT ED103 实体求差SUBTRACT SU58 图层管理LAYER LA 104 交集实体INTERSECT IN59 属性复制MATCHPROP MA105 剖切实体SLICE SL60 属性编辑PROPERTIES CH,MO 106 编辑实体SOLIDEDIT61 新建文件NEW C+N107 实体体着色SHADEMODE SHA62 打开文件OPEN C+O 108 设置光源LIGHT63 保存文件SAVE C+S 109 设置场景SCENE64 回退一步UNDO U110 设置材质RMTA65 实时平移PAN P111 渲染RENDER RR66 实时缩放ZOOM+[ ] Z+[ ]112 二维厚度ELEV67 窗口缩放ZOOM+W Z+W 113 三维多段线3DPOLY 3P68 恢复视窗ZOOM+P Z+P 114 曲面分段数SURFTAB(1或2)69 计算距离DIST DI115 控制填充FILL70 打印预览PRINT / PLOT C+P 116 重生成REGEN71 定距等分PREVIEW PRE117 网线密度ISOLINES 圆柱72 定数等分MEASURE ME118 立体轮廓线SISPSILH 打印效果好73 图形界限DIVIDE DIV 119 高亮显被选HIGHLIGHT74 对像临时捕捉TT TT120 插入图块INSERT I75 参照捕捉点FROM FROM121 对象特性PROPERTIES MO76 捕捉最近端点ENDP ENDP122 草图设置DSETTINGS RE77 捕捉中心点MID MID123 鸟瞰视图DSVIEWER AV78 捕捉交点INT INT 124 创建新布局LAYOUT LO79 捕捉外观交点APPINT APPINT125 设置线型LINETYPE LT80 捕捉延长线EXT EXT126 线型比例LTSCALE LTS81 捕捉圆心点CEN CEN 127 属性格式刷Matchprop MA82 捕捉象限点QUA QUA128 加载菜单MENU MENU83 捕捉垂点PER PER 129 图纸转模型MSPACE MS84 捕捉最近点NEA NEA130 模型转图纸PSPACE PS85 无捕捉NON NON131 设自动捕捉OSNAP OS86 建立用户坐标UCS UCS 132 删没用图层PURGE PU87 打开UCS选项DDUCS US133 自定工具栏TOOLBAR TO88 消隐对像HIDO HI134 命名的视图VIEW V89 互交3D观察3DORBIT 3DO135 创建三维面3DFACE 3F90 表面基本形体3D 多种表面136 设计中心ADCENTER ADC91 三维旋转ROTATE RO 137 定义属性ATTDEF ATT92 三维阵列3DARRAY 3D 138 创建选择集GROUP G93 三维镜像MIRROR 139 拼写检查SPELL SP94 三维对齐ALIGN AL140 捕捉设置OSNAP OSNAP95 拉伸实体EXTRUDE 141 设置图层LAYER LA96 旋转实体REVOLVE REV 142 设置颜色COLOR COL97 并集实体UNION UNI143 文字样式STYLE ST98 长方体BOX BOX144 设置单位UNITS UN99 圆柱体CYLINDER 145 选项设置OPTIONS OP 100 楔体WEDGE146 退出CAD QUIT或EXIT快捷组合键Ctrl+B:栅格捕捉模式控制(F9) Ctrl+C:将选择的对象复制到剪切板Ctrl+F:控制是否实现对象自动捕捉Ctrl+G:栅格显示模式控制(F7)Ctrl+J:重复执行上一步命令Ctrl+K:超级链接Ctrl+N:新建图形文件Ctrl+M:打开选项对话框Ctrl+1:打开特性对话框Ctrl+2:打开图象资源管理器Ctrl+6:打开图象数据原子Ctrl+O:打开图象文件Ctrl+P:打开打印对说框Ctrl+S:保存文件Ctrl+U:极轴模式控制(F10) Ctrl+v:粘贴剪贴板上的内容Ctrl+W:对象追踪式控制(F11) Ctrl+X:剪切所选择的内容Ctrl+Y:重做Ctrl+Z:取消前一步的操作。
autoCAD使用实用技巧及intecad零件库添加流程
1、0层上是不可以用来画图的,那0层是用来做什么的呢?是用来定义块的。
定义块时,先将所有图元均设置为0层(有特殊时除外),然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了。
2、Purge这个命令可以清除掉图中所有的没有用到的设置、图块等信息,建议大家多多使用,我是几乎每次存盘前都要Purge一下的。
3、快捷键的定义是保存在acad.pgp文件中,2004版后(也可能是02版后,记不清了)改变了放置的目录,大家自己在windows里面搜索一下就知道了。
快捷键是可以根据每个人的喜好,自由定义的。
但,我认为自由不等于随便,也应该有一些原则。
一、不产生歧义,尽量不要采用完全不相干的字母。
比如说,copy这个命令,就不要用v这个字母来定义快捷键。
这样容易造成误解、遗忘。
就算自己背熟了,别人一到你的机器上来,就绝对晕倒了。
二、根据各个命令的出现频率来定义快捷键,定义时,依次采用“1个字母--1个字母重复两遍--两个相邻或相近字母--其他”的原则。
举个最简单的例子,copy和circle。
在cad的默认设置中,copy是co/cp,circle 是c。
这样的安排绝对不合理。
一般说来,copy使用的频率比circle要高得多,所以,首先应该是将c定义为copy的快捷键。
然后,对于circle,可以采用cc(第一和第四个字母),也可采用ce(首尾两个字母),这两个都被占用了或者不习惯,再采用ci。
对于常用命令,我的建议是一定要采用快捷键,使用快捷键比用鼠标点取图标,或在菜单上选择命令要快上非常多的时间。
一定要养成左手键盘,右手鼠标的习惯。
什么算是常用命令呢?我建议平均每天出现5次以上的命令,都应该归结于常用命令。
大家根据这样的原则来定义好快捷键后,经过1~2天的练习,一定能够提高不少的效率。
4、绘制-明细表在Excel中制作表格,并按AutoCAD字体要求填充表格内容;将制作好的表格复制到剪贴板;进入AutoCAD界面,选择“edit”(编辑)菜单中的“Paste special”(选择性粘贴),在出现的对话框中选择作为“AutoCAD Entities”(AutoCAD图元),点击“确定”按扭,表格即转化成AutoCAD实体;用“explode”(炸开)命令将此AutoCAD实体分解,按需要编辑表格内容或表格图线。
intecad2010辅助绘图教程要点
2.1 绘制图框(tf)系统提供了完善的图纸幅面和格式设计功能,使用tf命令可以直接调用国家标准(GB/T 14689-93)《机械制图、图纸幅面及设计》中所规定的各种幅面尺寸及格式。
点取菜单或键入命令,系统弹出“图纸幅面和格式设计”对话框:图2-1 图纸幅面和格式设计对话框其中:“幅面大小”区域:系统提供国家标准系列幅面、加长系列幅面,图幅的高度和宽度大小可以在编辑框中修改。
“绘图比例”区域:系统提供提供国家标准(GB/T 14690-93)系列比例供选择,绘制图幅会同时设置当前比例。
“查询输入”按钮:系统弹出“文件树管理对话框”(参见后面“MANTREE”命令的使用说明),并显示InteCAD.dat文件中“Code”区域的内容,用以帮助用户查询输入图号。
“格式选项”区域:系统提供国家标准(GB/T 14689-93)要求的各种格式选项。
“图框线宽”区域:系统支持修改图幅装订边线宽和图框线宽。
“分区设置”区域:系统支持作图幅分区。
“标题栏式样”:系统支持用户使用多种标题栏。
“附加栏式样”:系统支持用户使用多种附加栏。
“代号栏式样”:系统支持用户使用多种代号栏。
“明细表式样”:系统支持用户使用多种明细表格式。
标准A4图幅如图所示:图2-2 图幅示例说明:(1)、系统自动记录“图纸幅面和格式设计”对话框上关于图纸幅面和格式等方面的设置信息,为下次绘制图框提供参考。
(2)、用户使用tf命令设置图幅及绘图比例后,系统自动调整文本(text)的高度,使文字标注输出到图纸上的大小保持不变。
但有时图中的文本是设计内容,而不是标注内容,例如铭牌上的文字,因此系统对文字高度的调整会影响设计方案。
此时用户可以修改文字高度,使其保持应有高度。
对于多义线(pline)的宽度,也须作同样处理。
尽管在绝大多数情况下,系统对文字高度和多义线宽度的自动处理都不需用户再行调整,但用户仍应注意,绘图比例的修改会影响文字高度和多义线宽度。
如何管理CAD 库文库
如何管理CAD 库文库.txt45想洗澡吗?不要到外面等待下雨;想成功吗?不要空等机遇的到来。
摘下的一瓣花能美丽多久?一时的放纵又能快乐多久?有志者要为一生的目标孜孜以求。
少年自有少年狂,藐昆仑,笑吕梁;磨剑数年,今将试锋芒。
自命不凡不可取,妄自菲薄更不宜。
如何管理与定制AutoCAD常用图形库在我国,Auto CAD在各行各业上得到了广泛的应用,发挥了越来越大的作用,成为了工程技术人员必须掌握的设计工具之一。
在AutoCAD平台上进行产品设计的过程中,经常会用到一些常用的图形符号,对于这些重复率极高,而使用非常频繁的图形,我们可以将它作成图块,随时可以插人,从而达到重复利用的目的。
图块可以提高设计和制图的效率,而且便于修改,利用设计中心或外部块,实现块资源共享,更体现了块的优点。
如果我们想使这些重复的图形更好地融人到AutoCAD系统中,使之成为系统中的一部分,可以在使用图块的基础上建立图标菜单,图标是先进的莱单选项显示形式,图标菜单作为一种图像,具有形象、直观、易于操作等特点。
虽然图标制作费些时间,但制好后展示的是一个方便快捷、图文并茂的直观的图形库。
建立常用图形符号的图形库,使用方便的图标菜单和新颖的图形箱人方式,可以大大地简化绘图过程,提高绘图效率。
1. 图标菜单图标莱单也叫图像显示莱单,对块插人或3D对象绘制其及有用,可以将多种形式的选择以图形形式直观地显示出来,以供选择,是定AutoCAD的有力工具。
在图标菜单中定义的菜单项目数不受限制,但一次只能显示20个图像,如果超过20个,可以使用对话框中的Next 和Previous。
按钮翻页显示其它图像。
或者是将较小的菜单项目组定义为子菜单,也就是在一个图标菜单区定义一组菜单项,当用户选择子菜单时,相应子菜单被装人并显示于屏幕。
2. 图形库图标菜单的建立2.1 建立图形库在AutoCAD安装目录(假设为C:\Program Files\AutoCAD 2002)下创建图形库文件夹“myblock”,绘制好常用图形后调用WBLOCK命令,将各图形依次定义成外部块存人到myblock 文件夹中,假设定义图块名为“符号1”、“符号2”、“符号3”?“?符号40”等。
2010版cad教程图解
(1) 指定基点 确定移动基点,为默认项。执行该默认项,即指定移动基点 后,AutoCAD提示:
指定第二个点或 <使用第一个点作为位移>:
在此提示下指定一点作为位移第二点,或直接按Enter键或 Space键,将第一点的各坐标分量(也可以看成为位移量)作 为移动位移量移动对象。 (2) 位移 根据位移量移动对象。执行该选项,AutoCAD提示:
指定圆弧的起点或 [圆心(C)]: (确定 圆弧的起始点位置) 指定圆弧的第二个点或 [圆心(C)/端 点(E)]: (确定圆弧上的任一点) 指定圆弧的端点: (确定圆弧的终止 点位置)
执行结果:AutoCAD绘制出由 指定三点确定的圆弧。
绘制椭圆和椭圆弧
单击“绘图”工具栏上的 令,AutoCAD提示: (椭圆)按钮,即执行ELLIPSE命
选 择 “ 绘 图 ” |“ 圆 环 ” 命 令 , 即 执 行 DONUT 命 令 , AutoCAD提示:
指定圆环的内径:(输入圆环的内径) 指定圆环的外径:(输入圆环的外径) 指定圆环的中心点或<退出>:(确定圆环的中心点位置,或按Enter键 或Space键结束命令的执行
绘制圆弧
AutoCAD提供了多种绘制圆弧的方法,可通过下图所示的 “圆弧”子菜单执行绘制圆弧操作。 例 如 , 选 择 “ 绘 图 ” |“ 圆 弧”|“三点”命令,AutoCAD提 示:
此时用户移动光标,工具栏提示也会随着光标移动,且显示出 的坐标值会动态变化,以反映光标的当前坐标值。
在前面的图所示状态下,用户可以在工具栏提示中输入点的坐 标值,而不必切换到命令行进行输入(切换到命令行的方式:在 命令窗口中,将光标放到“命令:”提示的后面单击鼠标拾取 键)。 动态输入设置 选择“绘图”|“草图设置”命令,AutoCAD弹出“草图设置” 对话框,如下图所示。用户可通过该对话框进行对应的设置。
CAD图纸管理指南 使用图纸集创建和管理设计
CAD图纸管理指南:使用图纸集创建和管理设计随着技术的不断发展,在建筑工程和制造业等领域,CAD(计算机辅助设计)软件的使用已经成为设计师和工程师的标配工具。
其中一个重要的功能就是图纸管理,它可以帮助设计师创建和管理设计图纸,提高工作效率。
本篇文章将介绍如何利用CAD软件中的图纸集功能来创建和管理设计图纸。
首先,让我们来了解一下什么是图纸集。
图纸集是CAD软件中的一个文件集合,用于组织和管理设计图纸。
通过创建图纸集,设计师可以将相关的图纸组织在一起,方便管理和查找。
下面是一些关于图纸集的使用技巧。
首先,在CAD软件中打开一个新的图纸集。
在菜单栏中选择“文件”-“新建”-“图纸集”,然后选择一个文件夹来保存你的图纸集。
一旦图纸集被创建,你可以为它命名,比如“建筑设计图纸集”。
接下来,我们要开始创建图纸。
在图纸集中,你可以创建多个图纸,每个图纸对应一个设计方案或项目。
在菜单栏中选择“插入”-“图纸”,然后选择你需要的图纸尺寸和布局。
选择完毕后,你会看到一个新的图纸在图纸集中被创建。
现在,你可以开始进行设计工作了。
使用CAD软件提供的各种绘图工具,你可以在图纸上绘制平面图、立面图、剖面图等等。
同时,你还可以添加文字、尺寸标注、图例和其他必要的注释。
记住,要根据你的设计需要选择适当的图层和图层属性,以便在将来的修改和查看中更方便。
在设计过程中,你可能需要多次保存图纸。
在CAD软件中,你可以使用“保存”或“另存为”功能来保存你的图纸。
使用“保存”功能可以将图纸保存到当前的图纸集中,而使用“另存为”功能可以将图纸保存到其他文件夹或图纸集中。
建议在每次保存前给图纸起一个有意义的名字,方便以后查找和识别。
除了创建和保存图纸,图纸管理还包括其他一些重要的功能,比如复制、移动和删除图纸。
使用CAD软件的“复制”功能可以快速复制当前的图纸,并在图纸集中创建一个副本。
使用“移动”功能可以将图纸从一个图纸集中移动到另一个图纸集中,方便整理和分类。
AutoCAD建筑制图实用教程2010版
角度 0,比例 1
角度 45,比例 1
角度 0,比例 0.5
AutoCAD 2010 建筑制图实用教程
一、图案填充
编辑图案填充
填充图案的编辑主要包括变换填充图案,调整填充角度和 调整填充比例等,在【图案填充编辑】对话框和【特性】浮动 窗口中都可以对填充图案进行编辑。
AutoCAD 2010 建筑制图实用教程
控制软件和图形文 件的最大最小化
菜单浏览器效果
常用工具区各工具功能
AutoCAD 2010 建筑制图实用教程
一、启动AutoCAD 2010
功能区功能演示
最小化保留面板标题 最小化保留选项卡标题
AutoCAD 2010 建筑制图实用教程
二、绘图环境的设置
1、设置绘图单位 选择【格式】|【单位】
命令,弹出【图形单位】对 话框。
以使用PEDIT命令对多段线进行编辑,该命令可以通过选择
【修改】|【对象】|【多段线】命令执行
AutoCAD 2010 建筑制图实用教程
二、基本绘图命令
4、正多边形三种绘制方式:内接于圆法、外切于圆法、边长方式 5、矩形绘制方式:两个角点绘制矩形、面积法绘
制矩形、尺寸法绘制矩形、 旋转矩形 6、绘制圆弧。使用【绘图】|【圆弧】, 命令绘制圆弧
五、块
创建块
图块是组成复杂对象的一组实体的总称, AutoCAD将图块作为一个单独、完整的对象来 操作。 选择【绘图】|【块】|【创建】命令
创建外部块
【写块】 对话框
AutoCAD 2010 建筑制图实用教程
五、块
插入块 选择【插入】|【块】命令 【名称】下拉列表框中选择 已定义的需要插入到图形中 的内部图块 【插入】对话框中,【插入点】选 项组用于指定图块的插入位置 【比例】选项组用于设置图块插入 后的比例。 【旋转】选项组用于设定图块插入 后的角度。选
CAD二次开发intecad2010系统介绍及配置
第一章 InteCAD 概述甩掉图板,使广大设计人员掌握和应用计算机辅助绘图技术,一直是我国CAD技术推广应用的重点。
InteCAD以广大设计人员为服务对象,为他们提供一套丰富、实用而且符合绘图习惯和国家标准的CAD工具。
在即将跨入二十一世纪的时候,InteCAD更以其和华中软件其它产品紧密集成的特点,为企业发展提供了一股强大的推动力。
在计算机辅助设计(Computer Aided Design)逐步为工程界熟悉的今天,美国Autodesk公司的CAD通用软件包AutoCAD已广泛流行于国内外,是一套功能极强的设计绘图工具。
InteCAD是在AutoCAD平台上开发而成的,它针对国内工程设计的要求,不仅充分利用了AutoCAD平台的优良特性和功能,而且弥补了AutoCAD平台在工程制图中的诸多不足,解决了设计人员在利用AutoCAD进行设计和绘图中所遇到的困难,真正帮助他们很快用上计算机,甩掉图板,实现无绘图板、无绘图仪器、无描图员的“三无设计”,大大提高设计绘图的质量和效率。
本着面向市场、服务用户的宗旨,经多年积累,应广大用户之需,InteCAD已经逐步发展成为集工程制图、参数化设计及产品信息管理三大模块于一体的二维辅助设计绘图系统,集成了一系列先进、实用的功能:●以AutoCADR14为平台●面向对象的设计操作环境●智能化的导航绘图系统●功能丰富,操作简单的集成辅助绘图●覆盖面广,实用方便的工程标注●快捷的图素拼装●自动拼图●装配图设计●常用机械零件设计●消隐●复杂约束模式的变量设计,超强的后参数化能力●多视图约束联动定制●基于参数化设计模块和ODBC技术的开放的标准件库●可网络化的参数化建库及管理工具●将参数化设计和设计准则紧密结合的InteBasic●明细表自动识别、定制、填写、汇总统计功能●基于标准数据库技术的图库管理系统●与InteCAPP、IntePDM紧密集成1.1 InteCAD运行环境1.1.1 软件环境1.Windows95、Windows98或者WindowsNT2.AutoCAD R14.011.1.2 硬件环境1.微机:CPU:80586或更高配置;内存:不小于32M;外存:不小于200M,其中InteCAD约需100M硬盘空间;2.显示器分辨率:推荐使用800x600;1.2 InteCAD的安装对InteCAD的图框、明细表等进行过自定义的老用户,请先备份有关定义文件,关于定义文件如何备份,请阅读附录的有关章节。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
图库管理◆图库管理工具以某一产品(或产品的某一部件)的所有图纸(一套图纸)为对象,帮助设计者管理和维护该套图纸,并输出各种形式的数据报表。
◆图库管理工具能够批量录入图纸,也能保存当前图纸到数据库。
系统自动地从图纸中读取明细表数据和标题栏数据,并将数据保存在用户数据库中。
系统自动地根据添加的图纸分析产品结构,并显示出清晰明白的产品结构树。
设计人员可从产品结构树上大致了解该产品的图纸分布状况、图纸完成情况等,也可随时预览、打开、查询某张图纸。
因在图纸入库时,提供了许多查错功能,所以也可为设计人员改正图纸中的有关标题栏和明细栏方面的错误。
◆该工具为设计人员输出各种形式的明细栏报表提供了有效的途径,在输出明细表之前用户可对明细栏进行查询、统计、编辑等操作,每一操作结果都可随时输出到DAT文件、DBF数据库和用户定制的InteCAD 表格中。
◆图库管理系统支持多种形式的明细表表头和标题栏格式,运行之前系统必须能够获取到这些信息。
如果需要入库的DWG文件使用的明细表表头和标题栏的定义文件不在InteCAD的注册路径下,请预先使用cpform命令复制。
◆图库管理系统在进行明细表查询和汇总时,需要使用定义文件字段英文名称信息。
系统要求序号、名称、代号、材料、数量、总数量、图幅、设计、第张、共张和所属代号等项目,则其相应的英文名必须为Order、Name、Code、Material、Quantity、TotalQuantiry、Size、Design、Page、TotalPage和Owner,如果不一样,请修改。
图库管理系统包含如下几个命令:(1)、tk:图库管理;(2)、deltk:删除属性集;(3)、loadd:调入报表数据;5.1 图库管理(tk)点取菜单或键入命令,系统弹出“图库管理”界面。
图库管理界面缺省放在AutoCAD窗口的左边,用户可以任意拖动位置并修改大小。
如图5-1所示:图5-1 图库管理对话框1、项目菜单,如图5-2所示:图5-2 项目菜单(1)、新建项目图库管理系统以项目为单位管理文件,每一个项目管理一套图纸。
点取“新建项目”菜单项,系统立即弹出“创建项目”对话框,如图5-3所示:图5-3 创建项目对话框输入“项目名称”和“项目描述”,如果系统检查到“项目名称”没有和存在的项目冲突则创建一个新项目并立即显示在窗口上。
(2)、打开项目打开已经存在的项目,如果该项目已经打开则忽略;否则打开项目并且把添加到其中的文档以产品结构树的形式显示出来。
点取“打开项目”菜单项,系统立即弹出“项目管理”对话框,如图5-4所示:图5-4 项目管理对话框选中项目后点取“确定”按钮或直接在要打开的项目上双击则系统打开该项目。
系统允许同时打开多个项目。
(3)、关闭项目关闭打开的项目。
被关闭的项目并没有从数据库重删除,可以使用“打开项目”重新打开。
点取“关闭项目”菜单项或选取一个项目并按“Del”键,会关闭一个项目。
(4)、关闭所有项目关闭所有打开的项目。
(5)、删除项目删除项目从数据库中删除和该项目有关的所有记录。
如果该项目已经被打开则不允许删除,必须预先关闭。
点取“删除项目”菜单项,系统立即弹出“项目管理”对话框(如图5-4所示)。
选中需要删除的项目,点取“确定”按钮即可。
删除项目按照如下几个步骤进行:<1>、删除该项目包含的文档数据(明细表数据);<2>、删除该项目包含的文档记录;<3>、删除项目记录;(6)、设置选项点取“设置选项”菜单项,系统立即弹出“设置选项”对话框,如图5-5所示:图5-5 设置选项对话框其中:<1>、启动时调入上次打开的项目每次退出“图库管理”对话框时,系统记录了上次打开的项目列表。
如果设置此项,则每次调用tk命令时系统会调入这些项目。
零部件节点显示支持三种方式:代号;代号[名称];名称。
可以根据自己的习惯设置图库管理树节点的显示内容。
<2>、添加图纸如果发现图纸同名(图号相同),是否添加图纸根据用户设置,选定“覆盖先前图纸”则覆盖。
<3>、材料数据在输出报表时,“材料”字段数据的来源根据用户的设置。
<4>、序号的输出格式设置序号的输出格式,如果没有设置则以图纸先前数据为准。
如果需要设置请遵循如下规则:以“1-1-1”为例,从字符串的起始零位开始编号,系统拾取第1、3、5等几个字符,作为序号各级之间的分隔符号。
缺省时序号的输出格式为空,同时给出几个常用的格式:“1-1-1”(用横线分隔)、“1.1.1”(用点号分隔)、“1/1/1”(用斜线分隔)。
注意:如果需要设置序号的输出格式,请设置序号字段类型为“字符型”,并给出来足够的长度。
否则,当添加数据库时系统会出错(强制转换为整型值或将其长度截短)。
<5>、上下级之间插入空行如果设置则输出数据时自动在父文档和下一级文档之间插入空行。
<6>、零件统计时消除相同项当一个零件被多个文档包含时,选择“零件统计时消除相同项”可以在作零件统计消除后续出现的零件,以免重复出现。
否则,当符合统计条件的零件被选出来的时候允许重复出现。
<7>、标准件查询条件说明具备什么样的条件才是可以认为该零件是标准件。
如果该零件是标准件时,系统设置该零件以不同的图标用以区别普通的零件。
如图所示:如果认为“代号(Code)”文字中含有“GB”字样或者“备注(Remark)”字段值是“标准件”的零件是标准件,则输入“tk_code LIKE '%%GB%%' OR tk_remark = '标准件'”。
(7)、报表输出输出选定节点以下所有文档的明细表数据,并按照产品结构树的层次关系排序,同时计算各种零件的总数量。
如果选中项目节点,则输出整个项目下所有文档的明细表数据。
详细信息参见“报表输出”一节。
(8)、图纸拼接调用dwgunion命令对选定节点以下所有文件执行打印拼接。
(9)、输出TTL和BOM文件调用bsaveall命令输出选定节点以下所有文件的标题栏和明细表数据到TTL和BOM数据文件。
2、文档菜单如图5-6所示:图5-6 文档菜单(1)、添加图纸添加文件到指定项目。
系统自动刷新产品结构。
文件添加到数据库之后,系统并没有真正地存储这些文件到数据库中,只是创建了一个索引以标识这些文件。
(2)、添加当前图纸到图库添加当前正在编辑的图纸到指定项目。
系统自动刷新产品结构。
(3)、打开图纸打开指定文件到AutoCAD。
(4)、预览图纸预览指定文件。
使用预览需要安装AutoDesk公司提供的V olo View Express工具,否则不能预览。
(5)、图纸属性使用图纸属性功能允许用户不打开图纸修改该图纸的标题栏和明细表数据,并自动地刷新到数据库。
点取图纸属性,系统弹出“图纸属性”对话框:其中:“标题栏”按钮提供界面允许修改该图纸的标题栏数据;“明细表”按钮提供界面允许修改该图纸的明细表数据。
该对话框上同时显示该图纸的关键属性。
(6)、查找图纸系统提供按照“图纸代号”、“图纸名称”、“图纸设计者”和“图纸幅面”查找文件。
点取“查找图纸”菜单项,系统立即弹出“查找图纸”对话框,供用户输入查找条件用,如图5-7所示:图5-7 查找文件对话框输入查找条件,可以按“F3”键依次查找符合查找条件的文件。
注意:如果产品结构树没有完全展开,可能不能查找到所有的文件(此时系统会提出警告)。
原因是,为了迅速打开项目显示产品结构树,我们采用了部分打开的方法,下一级文件事实上并没有被添加到产品结构上去,除非用户已经展开了所有的树节点。
(7)、查找下一个文件点取“查找下一个文件”菜单项或按“F3”键,会查找符合查找条件的下一个文件。
(8)、删除文件点取“删除文件”菜单项或选取一个文件并按“Shift+Del”键,系统会从数据库删除该文件的记录以及该文件所包含的明细表数据记录。
系统删除一个文件之后,会自动刷新产品结构树。
这里的删除文件仅仅是从图库管理的数据库中删除文件(不再索引该文件),并没有真正地从机器上删除该文件。
(9)、删除所有文件删除指定项目下面所有文件(不再索引这些文件)以及它们包含的明细表数据等记录。
(10)、增加属性集添加文件之前,需要预先添加和DWG文件相对应的明细表定义文件(称之为属性集),如果没有添加则不能添加文件或添加文件出错。
增加属性集分两步完成:<1>、选择需要增加的明细表表头DWG和DEF文件(也可同时选择其它的栏框文件),系统将它们从指定位置复制到InteCAD的Support目录下,并刷新栏框信息文件(Support\Intecad.frm),这一步相当于InteCAD命令cpform的执行结果。
<2>、根据Intecad.frm文件中记录的明细表表头信息,将所有的明细表表头信息都添加到图库数据库中去。
(11)、删除属性集如果某个属性集不在有用或图库系统不在使用该属性集,可以点取“删除属性集”删除。
详细信息参见“删除属性集”使用说明。
点取菜单,系统弹出“删除属性集”对话框,如图5-17所示:图5-17 删除属性集对话框在指定属性集名称上双击或选取属性集名称并点取“删除”按钮,如果没有文件使用该属性集则直接删除;否则不允许删除并弹出警告对话框告诉用户有多少个文件在使用该属性集。
5.2 报表输出输出选定项目的明细表数据。
选定项目并点取“报表输出”菜单,系统根据选定的输出格式生成明细表数据,并弹出“输出数据”对话框,如图5-10所示:图5-10输出数据对话框在“输出数据”对话框上,允许用户在输出报表之前进行编辑、修改、零件统计、排序等操作。
其中的“编辑”和“移动”菜单和“明细表编辑数据”对话框一致,详细信息请参见有关章节内容。
这里只介绍“文件”菜单,如图5-11所示:图5-11 文件菜单(1)、输出到DAT文件输出报表文件以“输出数据”网格对话框中现有数据为准。
因此,用户在决定输出数据时,可以按照需求对数据进行编辑、修改、零件统计和排序等操作,然后输出数据报表。
点取“输出到DAT文件”菜单项,系统弹出“设置输出格式”对话框,如图5-12所示:图5-12 设置输出格式对话框“输出字段”列表可以设置输出哪些字段以及可以通过“调整向上”和“调整向下”按钮设置字段的输出顺序。
之后,点取“确定”按钮可以选择DA T文件输出数据。
(2)、输出到DBF文件输出数据到DBF数据库。
输出DA T或DBF文件中的数据又可以使用loadd命令直接输出到InteCAD定制表格。
(3)、输出到定制表格输出数据到InteCAD定制表格。
所选取的表格文件必须是通过InteCAD提供的shead命令定制生成(或者有多个定制表格组合而成)。
