硅片公司工艺流程
硅片生产工艺技术流程
顺大半导体发展有限公司太阳能用硅单晶片生产技术目录一、硅片生产工艺中使用的主要原辅材料1、拉制单晶用的原辅材料，设备和部件：2、供硅片生产用的原辅材料，设备和部件：二、硅片生产工艺技术1、硅单晶生产部（1）、腐蚀清洗工序生产工艺技术对处理后原材料质量要求（2）、腐蚀清洗生产工艺流程①多晶硅块料，复拉料和头，尾料处理工艺流程②边皮料酸碱清洗处理工艺流程③埚底料酸清洗处理工艺流程④废片的清洗处理工艺流程（3）、硅单晶生长工艺技术（4）、单晶生长中的必备条件和要求①单晶炉②配料与掺杂（5），单晶生长工艺参数选择（6）、质量目标：（7）、硅单晶生长工艺流程2、硅片生产部（1）、硅片加工生产工艺技术（2）、硅片加工工艺中的必备条件和要求①切割机②切割浆液（3）、质量目标（4）、硅片加工工艺技术流程①开方锭生产工艺流程②切片生产工艺流程（5）、硅片尺寸和性能参数检测前言江苏顺大半导体发展有限公司座落于美丽的高邮湖畔。
公司始创生产太阳能电池用各种尺寸的单晶和多晶硅片。
拥有国内先进的拉制单晶设备104台，全自动单晶炉112台。
年产量可达到××××吨。
拥有大型先进的线切割设备×××台。
并且和无锡尚德形成了合作联盟（伙伴），每×可以向尚德提供×××硅单晶片。
同时河北晶于2004年，占地面积××××。
公司现在有×××名员工，从事澳、南京等光伏组件公司都和顺大形成了长年的合作关系。
为了公司的进一步发展，扩大产业链，解决硅单晶的上下游产品的供需关系，2006年在扬州投资多晶硅项目，投资规模达到××亿。
工程分两期建设，总规模年产多晶硅6000吨。
2008年底首期工程已经正式投入批量生产，年产多晶硅×××吨。
硅片工艺流程的6个步骤
硅片工艺流程的6个步骤硅片可是个很神奇的东西呢，那它的工艺流程有哪6个步骤呀？第一步，原料准备。
这就像是做菜要先准备食材一样。
硅料可是硅片的主要原料，得把硅料准备得妥妥当当的。
这些硅料要经过严格的挑选，就像挑水果一样，得挑那些质量好的。
要是硅料质量不好，后面做出来的硅片肯定也不咋地啦。
第二步，硅料提纯。
这个步骤可重要啦。
硅料里面可能会有一些杂质，就像米饭里偶尔会有小石子一样讨厌。
要通过各种方法把这些杂质去掉，让硅料变得超级纯净。
只有纯净的硅料，才能做出高质量的硅片呢。
第三步，拉晶。
这一步就像是变魔术一样。
把提纯后的硅料变成硅棒。
这个过程中，温度啊、环境啊都要控制得特别精确。
就像烤蛋糕，火候不对就烤不好。
硅棒的质量直接影响到后面硅片的质量哦。
第四步，切割。
硅棒有了，就要把它切成一片片的硅片啦。
这可不是随便切切的，要切得又薄又均匀。
就像切土豆片一样，每一片都要薄厚合适。
这个切割技术要求可高了，切得不好的话，硅片可能就会有破损或者厚度不均匀的情况。
第五步，研磨和抛光。
切好的硅片表面可能不是那么光滑，这时候就需要研磨和抛光啦。
就像给硅片做个美容，让它的表面变得超级光滑。
这样在后续的使用中，硅片才能更好地发挥作用。
第六步，清洗和检测。
硅片做好了，可不能就这么直接用呀。
要把它洗得干干净净的，把切割、研磨、抛光过程中残留的东西都去掉。
然后还要进行检测，看看硅片有没有缺陷，就像检查一件刚做好的衣服有没有破洞一样。
只有检测合格的硅片，才能被用到各种高科技产品里面呢。
半导体-硅片生产工艺流程及工艺注意要点
半导体-硅片生产工艺流程及工艺注意要点一、引言半导体产业是当今高科技产业中不可或缺的一环，而硅片作为半导体制造的重要材料之一，其生产工艺流程及注意要点显得尤为重要。
本文将就半导体-硅片的生产工艺流程及工艺注意要点进行详细介绍。
二、硅片生产工艺流程硅片生产工艺流程可以分为几个主要步骤，包括原料准备、单晶硅生长、硅片切割、晶圆清洗等过程。
1.原料准备原料准备是硅片生产的第一步，通常以硅粉为主要原料。
硅粉需经过精细处理，确保其纯度和质量达到要求。
2.单晶硅生长单晶硅生长是硅片生产的核心环节，通过气相、液相或固相生长方法，使硅原料逐渐形成完整的单晶结构。
3.硅片切割硅片切割是将单晶硅切割为薄片的过程，以便后续的加工和制作。
切割精度和表面光滑度直接影响硅片的质量。
4.晶圆清洗晶圆清洗是为了去除硅片表面的杂质和污染物，保持硅片表面的洁净度，以确保后续工艺的顺利进行。
三、工艺注意要点在硅片生产过程中，有一些注意要点需要特别重视，以确保硅片的质量和性能。
1.纯度控制硅片的制备要求非常高，必须保证硅原料的纯度达到一定标准，以避免杂质对硅片性能的影响。
2.工艺参数控制在硅片生产过程中，各个工艺环节的参数控制十分关键，包括温度、压力、时间等因素，要严格控制以保证硅片的质量稳定性。
3.设备保养硅片生产设备的保养和维护也是非常重要的一环，保持设备的稳定性和运行效率，可以有效提高硅片生产效率和质量。
4.环境监控硅片生产场所的环境条件也需要严格监控，包括温度、湿度、洁净度等因素，以确保硅片生产过程的正常进行。
四、结论通过本文对半导体-硅片生产工艺流程及工艺要点的介绍，我们可以看到硅片生产是一个复杂而又精细的过程，需要严格控制各个环节的参数和质量要求。
只有做好每一个细节，才能确保硅片的质量和稳定性，为半导体产业的发展做出贡献。
因此，加强对硅片生产工艺流程及工艺要点的研究与总结，提高技术水平和生产水平，对于我国半导体产业的发展具有重要的意义。
硅片研磨车间工艺流程
硅片研磨车间工艺流程英文回答：Silicon Wafer Grinding Process Flow.Pre-processing.1. Receive raw silicon wafers: Inspect and verify the specifications of the received wafers.2. Carrier loading: Load the wafers onto carrier frames for easy handling and processing.3. Pre-grinding cleaning: Clean the wafers to remove surface contaminants, such as dust or particles.Grinding.1. Coarse grinding: Use a coarse-grit diamond wheel to grind the wafers to a desired thickness.2. Intermediate grinding: Use a medium-grit diamond wheel to smooth out the surface and reduce the thickness further.3. Fine grinding: Use a fine-grit diamond wheel to achieve the final desired thickness and surface finish.Post-processing.1. Cleaning: Remove grinding residue and polishing slurry from the wafers using an ultrasonic cleaner and deionized water.2. Inspection: Inspect the wafers for defects, such as scratches or surface irregularities.3. Wafer unloading: Unload the wafers from the carrier frames for further processing or storage.中文回答：硅片研磨车间工艺流程。
《硅片公司工艺流程》课件
目录
• 硅片公司概述 • 硅片生产工艺流程 • 硅片生产中的挑战与解决方案 • 未来展望
01
硅片公司概述
公司背景与历史
成立时间：XXXX年 总部地点：XX国家XX市
创始人：XXX
发展历程：从一个小型实验室发展成为全 球领先的硅片供应商
产品与服务范围
01
产品类型
的团队氛围。
THANKS
感谢观看势、政 策法规、技术进步等多种因素影响， 存在较大的不确定性。
市场预测与灵活调整
硅片公司应加强市场调研和预测，及 时掌握市场需求动态，灵活调整生产 和销售策略，以适应市场变化。
环境保护与安全生产
环保法规
随着全球环保意识的提高，各国政府对硅片生产过程中的环保要求越来越严格 。硅片公司应遵守相关法规，加大环保投入，降低生产过程中的环境污染。
跨界合作与创新
寻求与其他行业的跨界合作，共同 研发新产品，开拓新市场。
人才培养与团队建设
引进高端人才
吸引和招聘具有丰富经验和专业 技能的高端人才，提升团队整体
水平。
培训与提升
定期开展员工培训和技能提升课 程，提高员工的业务能力和综合
素质。
团队文化建设
加强团队文化建设，提高员工的 凝聚力和归属感，打造高效协作
03 库存管理
根据生产计划和原材料的消耗情况，合理控制库 存量，避免积压和浪费。
硅片生产流程
配料与混合
将原材料按照一定比 例进行配料，并通过 混合设备将其充分混
合均匀。
熔炼与铸锭
将混合好的原料进行 高温熔炼，形成硅熔 液，再通过铸锭设备
形成硅锭。
切片与清洗
将硅锭进行切片，得 到硅片半成品，并进 行清洗以去除表面的

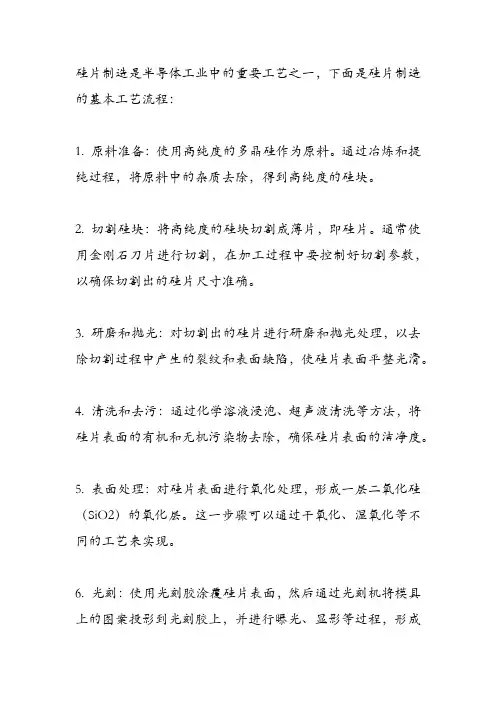

硅片制造的工艺
硅片制造是半导体工业中的重要工艺之一，下面是硅片制造的基本工艺流程：1. 原料准备：使用高纯度的多晶硅作为原料。
通过冶炼和提纯过程，将原料中的杂质去除，得到高纯度的硅块。
2. 切割硅块：将高纯度的硅块切割成薄片，即硅片。
通常使用金刚石刀片进行切割，在加工过程中要控制好切割参数，以确保切割出的硅片尺寸准确。
3. 研磨和抛光：对切割出的硅片进行研磨和抛光处理，以去除切割过程中产生的裂纹和表面缺陷，使硅片表面平整光滑。
4. 清洗和去污：通过化学溶液浸泡、超声波清洗等方法，将硅片表面的有机和无机污染物去除，确保硅片表面的洁净度。
5. 表面处理：对硅片表面进行氧化处理，形成一层二氧化硅（SiO2）的氧化层。
这一步骤可以通过干氧化、湿氧化等不同的工艺来实现。
6. 光刻：使用光刻胶涂覆硅片表面，然后通过光刻机将模具上的图案投影到光刻胶上，并进行曝光、显影等过程，形成光刻胶图案。
这一步骤用于制作芯片上的电路图案。
7. 蚀刻：使用蚀刻液将光刻胶未覆盖的硅片表面进行腐蚀，去除不需要的硅材料。
根据需要，可以选择湿蚀刻或干蚀刻工艺。
8. 清洗和检验：对蚀刻后的硅片进行再次清洗，去除蚀刻残留物，并进行质量检验，确保硅片符合要求。
9.检测与分选：对硅片进行质量控制，包括光学检测、电学测试等，然后根据测试结果进行分级。
10. 包装和测试：将制造好的硅片进行封装和标识，以便后续的芯片生产使用。
同时，对硅片进行测试，验证其电性能和质量。
需要注意的是，硅片制造是一项复杂的工艺，需要严格控制各个环节和参数，以确保硅片的质量和性能。
此外，还有许多高级工艺，如离子注入、薄膜沉积、金属化等，用于制造不同类型的芯片和器件。
半导体-硅片生产工艺流程及工艺注意要点
For personal use only in study and research; not forcommercial use硅片生产工艺流程及注意要点简介硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。
期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。
除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。
硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。
工艺过程综述硅片加工过程包括许多步骤。
所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。
硅片加工的主要的步骤如表1.1的典型流程所示。
工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。
在以下的章节中，每一步骤都会得到详细介绍。
表1.1 硅片加工过程步骤1.切片2.激光标识3.倒角4.磨片5.腐蚀6.背损伤7.边缘镜面抛光8.预热清洗9.抵抗稳定——退火10.背封11.粘片12.抛光13.检查前清洗14.外观检查15.金属清洗16.擦片17.激光检查18.包装/货运切片（class 500k）硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。
这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。
为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。
切片过程定义了平整度可以基本上适合器件的制备。
切片过程中有两种主要方式——内圆切割和线切割。
这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。
切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。
硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。
硅片生产工艺流程与注意要点说明
硅片生产工艺流程及注意要点简介硅片的准备过程从硅单晶棒开始，到清洁的抛光片结束，以能够在绝好的环境中使用。
期间，从一单晶硅棒到加工成数片能满足特殊要求的硅片要经过很多流程和清洗步骤。
除了有许多工艺步骤之外，整个过程几乎都要在无尘的环境中进行。
硅片的加工从一相对较脏的环境开始，最终在10级净空房内完成。
工艺过程综述硅片加工过程包括许多步骤。
所有的步骤概括为三个主要种类：能修正物理性能如尺寸、形状、平整度、或一些体材料的性能；能减少不期望的表面损伤的数量；或能消除表面沾污和颗粒。
硅片加工的主要的步骤如表1.1的典型流程所示。
工艺步骤的顺序是很重要的，因为这些步骤的决定能使硅片受到尽可能少的损伤并且可以减少硅片的沾污。
在以下的章节中，每一步骤都会得到详细介绍。
表1.1 硅片加工过程步骤1.切片2.激光标识3.倒角4.磨片5.腐蚀6.背损伤7.边缘镜面抛光8.预热清洗9.抵抗稳定——退火10.背封11.粘片12.抛光13.检查前清洗14.外观检查15.金属清洗16.擦片17.激光检查18.包装/货运切片（class 500k）硅片加工的介绍中，从单晶硅棒开始的第一个步骤就是切片。
这一步骤的关键是如何在将单晶硅棒加工成硅片时尽可能地降低损耗，也就是要求将单晶棒尽可能多地加工成有用的硅片。
为了尽量得到最好的硅片，硅片要求有最小量的翘曲和最少量的刀缝损耗。
切片过程定义了平整度可以基本上适合器件的制备。
切片过程中有两种主要方式——内圆切割和线切割。
这两种形式的切割方式被应用的原因是它们能将材料损失减少到最小，对硅片的损伤也最小，并且允许硅片的翘曲也是最小。
切片是一个相对较脏的过程，可以描述为一个研磨的过程，这一过程会产生大量的颗粒和大量的很浅表面损伤。
硅片切割完成后，所粘的碳板和用来粘碳板的粘结剂必须从硅片上清除。
在这清除和清洗过程中，很重要的一点就是保持硅片的顺序，因为这时它们还没有被标识区分。
激光标识(Class 500k)在晶棒被切割成一片片硅片之后，硅片会被用激光刻上标识。
光伏硅片工艺流程 -回复
光伏硅片工艺流程-回复光伏硅片工艺流程是光伏行业中制造太阳能电池的核心工艺之一。
它涉及了多个步骤，包括硅料处理、硅晶片生长、硅片切割、刻蚀和光电转化过程等。
下面将一步一步详细介绍光伏硅片工艺流程。
第一步：硅料处理在光伏硅片工艺中，使用的硅料主要有硅砂和多晶硅。
首先，硅砂经过一系列的物理和化学处理，将其中的杂质去除，得到纯度较高的硅原料。
然后，将这些硅原料通过熔炼、冷凝和精炼等过程，制成多晶硅块。
多晶硅是制备太阳能电池的主要原料之一。
第二步：硅晶片生长多晶硅块是通过熔炼后，将熔融的硅倒入模具中，制成形状为圆筒的硅柱。
然后，将硅柱放入石墨舟中，在高温环境下进行硅晶片的生长。
这个过程称为单晶生长。
通过控制温度梯度和拉拔速度，硅柱会逐渐形成直径较大的硅晶片。
这些硅晶片具有优良的电性能和结构特点，可用于制造太阳能电池。
第三步：硅片切割硅晶片经过生长后，需要进行切割成一定尺寸的硅片。
切割过程主要包括两个步骤：切割和切缺口。
切割是利用切割机将硅晶片切割成所需的正方形或长方形形状。
切缺口是通过切割机的刀片，在硅片表面切割出一个缺口，以便后续的切割工序。
第四步：刻蚀硅片切割后，需要进行刻蚀工序。
刻蚀是利用化学液体将硅片表面的氧化层去除，形成表面平整的硅片。
刻蚀过程中，需要控制刻蚀液的浓度、温度和刻蚀时间等参数，以确保刻蚀效果和硅片的表面质量。
第五步：光电转化过程经过上述步骤后，得到的硅片已经具备了太阳能电池的基本结构。
然而，硅片本身不能直接转化太阳能为电能，还需进一步进行光电转化过程。
这个过程涉及到将硅片的一面做P型掺杂，另一面做N型掺杂，形成P-N 结。
当太阳光照射到P-N结时，会激发硅片内部的电子，产生电流。
这个电流经过导线导出，形成太阳能电池的输出电能。
总结：光伏硅片工艺流程是太阳能电池制造的核心流程之一。
它包括了硅料处理、硅晶片生长、硅片切割、刻蚀和光电转化过程等多个步骤。
通过这些步骤，我们可以制备出高质量的光伏硅片，为太阳能电池的发展提供可靠的基础。
硅片制造工艺流程
硅片制造工艺流程一、引言硅片是集成电路制造中的重要材料，它是制造芯片的基础。
本文将详细介绍硅片制造的工艺流程，包括硅片的原材料、制备方法以及后续的加工步骤。
二、硅片制造的原材料硅片的主要原材料是硅石，它是一种含有高纯度硅的矿石。
硅石经过破碎、磨粉和洗涤等处理，得到高纯度的硅粉。
硅粉中的杂质经过化学处理和高温热解去除，最终得到高纯度的硅。
三、硅片制备方法硅片的制备主要有以下几个步骤：3.1 溅射法溅射法是一种常用的制备硅片的方法。
它使用高纯度的硅靶作为溅射材料，在真空环境中进行溅射沉积。
通过控制沉积温度、气压和靶材的纯度等参数，可以得到高质量的硅片。
3.2 Czochralski法Czochralski法是一种通过熔融硅制备硅片的方法。
首先将高纯度硅加热至熔点，然后将单晶硅籽晶放入熔池中，慢慢拉出并旋转晶体，在晶体表面形成一层均匀厚度的硅片。
3.3 浮基法浮基法是一种制备大尺寸硅片的方法。
它使用硅溶液在液面上浮起并结晶，最终形成硅片。
浮基法可以制备出较大尺寸的硅片，但是需要保证溶液的纯度和稳定性。
四、硅片的加工步骤硅片制备完成后，需要进行一系列的加工步骤，以得到最终的芯片。
4.1 切割硅片首先需要根据芯片尺寸的要求进行切割。
常用的切割方法有钻石切割和线锯切割。
通过控制刀具的速度和切割厚度，可以得到理想尺寸的硅片。
4.2 清洗切割后的硅片需要进行清洗，以去除切割时产生的杂质和残留物。
清洗过程中使用酸碱溶液和超纯水进行循环清洗，确保硅片的表面洁净。
4.3 抛光清洗后的硅片表面可能存在微小的凸起或缺陷，需要进行抛光处理。
抛光可以通过机械抛光或化学机械抛光来实现，使硅片表面变得光滑均匀。
4.4 贴膜抛光后的硅片需要进行保护贴膜。
贴膜可以防止硅片表面受到污染和损伤，同时也有助于提高硅片的光学性能和化学稳定性。
4.5 检验最后，对贴膜后的硅片进行质量检验。
检验包括外观质量、尺寸精度和表面平整度等方面的检查，以确保硅片满足要求。
硅片生产工艺流程及注意要点
硅片生产工艺流程及注意要点硅片生产是一个高度精密的过程，涉及多个步骤和复杂的工艺流程。
以下是硅片生产的基本工艺流程及注意要点：1. 原料准备：硅片的制作以硅代表硅原料，其纯度要求非常高。
在这一步骤中，需要对硅原料进行精细的筛选和处理，以确保原料的纯度和质量。
2. 熔炼：硅原料将被放入高温的炉子中熔化。
熔融的硅原料将通过特殊的方法处理，以确保其成为均匀、无杂质的硅液体。
3. 晶体生长：硅液体将在特定的条件下冷却并结晶成为硅晶体。
在这个过程中，需要严格控制温度和其他条件，以确保硅晶体的质量和均匀性。
4. 切割：硅晶体将被切割成薄片，形成所需的硅片。
这一步骤需要使用高精度的设备和工具，以确保硅片的尺寸和平整度。
5. 清洗和检测：硅片将被清洗并进行严格的质量检测。
在这个阶段，需要对硅片进行表面处理，以确保其表面光滑且无杂质。
同时，也需要进行各种物理和化学性能的测试，以确保硅片的质量符合要求。
在硅片生产过程中，需要特别注意以下几点：- 温度和湿度的控制：硅片生产需要在严格的温度和湿度条件下进行，以确保硅片的质量和稳定性。
- 设备和工艺的精密度：硅片生产需要使用高精度的设备和工艺控制，以确保硅片的尺寸和质量达到要求。
- 质量检测和控制：对硅片的质量进行严格检测和控制，确保硅片的稳定性和可靠性。
总之，硅片生产是一个复杂而精密的过程，需要精细的工艺控制和严格的质量管理，以确保最终产品的质量和性能达到要求。
硅片生产是半导体工业中极为重要的环节，其质量对半导体器件的性能和稳定性具有重要影响。
因此，在硅片生产过程中，需要严格控制每一个细节，确保其质量稳定可靠。
在本文中，我们将继续探讨硅片生产的工艺流程及注意要点。
6. 包装和存储：在生产完成后，硅片需要进行合适的包装和存储。
在存放过程中，需要注意环境的温度和湿度，以免影响硅片的质量。
7. 质量管理和追溯：硅片生产过程需要建立完善的质量管理体系，对每一个步骤进行严格控制和检测。
半导体硅片生产工艺流程及工艺注意要点
半导体硅片生产工艺流程及工艺注意要点1.客户需求分析：确定半导体硅片的规格和要求，包括尺寸、厚度、纯度等。
2.制备初始硅单晶体：选取高纯度的硅料进行冶炼和精炼，得到初始的硅单晶体棒。
3.硅单晶体切割：将初始硅单晶体棒切割成小片，通常采用线锯切割或钢丝切割。
4.清洗和抛光：对切割得到的硅片进行清洗和抛光处理，去除表面的杂质和缺陷。
5.硅片腐蚀：将抛光后的硅片进行腐蚀，去除表面的氧化层，得到光亮的硅片表面。
6.清洗和净化：对腐蚀后的硅片进行清洗和净化处理，去除金属等杂质，提高硅片的纯度。
7.氧化处理：在硅片表面形成一层绝缘层，通常采用热氧化或化学氧化方法。
8.光刻和蚀刻：将设计好的图案通过光刻技术转移到硅片上，然后利用蚀刻技术将不需要的部分去除。
9.金属膜和电极沉积：在需要的部位沉积金属膜，以形成电极或连接线。
10.测试和质量控制：对生产出来的半导体硅片进行测试，确保其电性能和质量达到要求。
工艺注意要点：1.半导体硅片的纯度要求非常高，要控制原材料的纯度以及在制备过程中的污染源。
2.切割硅单晶体时需要保持切割线的准直性和稳定性，以避免切割失误和浪费。
3.清洗和抛光过程要注意去除硅片表面的杂质和缺陷，以得到光滑的表面。
4.在蚀刻过程中要控制蚀刻速度和均匀性，以确保制作出来的图案精确。
5.金属膜和电极沉积时要控制沉积厚度和均匀性，以保证电性能和连接的可靠性。
6.在测试和质量控制阶段，要严格按照规定的标准和测试方法进行测试，确保产品的质量。
总之，半导体硅片的生产工艺是一个复杂的过程，需要严格控制各个环节的参数和要求。
通过工艺注意要点的把控，可以确保生产出高质量的半导体硅片，满足客户的需求。
硅片生产工艺技术流程
硅片生产工艺技术流程硅片是半导体材料，在现代电子工业中被广泛应用。
其制造过程主要包括多个工艺步骤，以下是一个硅片的生产工艺技术流程的简要介绍。
1.多晶硅材料准备：多晶硅是硅片的基础材料，其制备过程包括将硅石经过冶炼、还原等步骤得到纯度较高的多晶硅块。
这些多晶硅块将经过臭氧氧化、粉碎、清洗等过程，获得具有特定尺寸和纯度要求的多晶硅颗粒。
2. Czochralski方法生长单晶硅：多晶硅颗粒通过提纯等步骤得到高纯度的硅块。
Czochralski方法是一种常用的生长单晶硅的方法，通过一个“籽晶”和熔融的硅材料之间的相互作用，实现硅单晶的生长过程。
3.检验和划分：生长出的硅单晶进行外观检验，以排除可能出现的瑕疵。
合格的硅单晶通过机器划分为具体的尺寸规格，以适应不同制造需求。
4.研磨和抛光：为了提高硅片的表面平整度，硅片经过研磨和抛光的工艺过程。
在磨削阶段，使用砂轮等工具将硅片的不规则部分去除，得到相对平整的表面。
然后，通过抛光机械和特殊液体对硅片进行抛光，提高其表面平整度和光洁度。
5.清洗和去杂：硅片在生产过程中会被一些杂质污染，如金属、有机污染物等。
这些杂质会对硅片的性能产生负面影响，因此需要进行清洗和去杂操作。
清洗过程中通常采用酸碱溶液、超纯水等来除去表面的有机物和无机盐等杂质。
6.掺杂和扩散：硅片需要掺入一定数量的杂质元素，以改变其电子结构，实现半导体效应。
这个过程被称为掺杂。
随后，硅片被暴露在高温环境中，使杂质元素扩散到硅片的特定深度，形成具有特定电子性质的区域。
7.刻蚀和蚀刻：刻蚀和蚀刻是用来建立不同电子元件的结构和形状的工艺步骤。
利用光刻技术，将光线通过掩模的方式照射到硅片上，并通过化学溶液的处理，进行蚀刻，形成所需的结构。
8.锗沉积和薄膜生长：在一些特定的应用中，会需要在硅片上进行锗沉积或者薄膜生长。
这些沉积和生长工艺通过化学气相沉积（CVD）或物理气相沉积（PVD）等方法实现，来改变硅片的特性。
硅片生产工艺流程及注意要点
硅片生产工艺流程及注意要点一、引言硅片是集成电路制造的基础材料，其生产工艺流程至关重要。
本文将详细介绍硅片生产的工艺流程及注意要点，以帮助读者全面了解硅片生产过程。
二、硅片生产工艺流程1. 原料准备•硅矿石提取：硅矿石是硅片的原料之一，需要通过采矿等过程提取出纯净的硅。
•化学品准备：包括氢氧化钠、氢氟酸等，用于辅助硅片生产过程中的反应与处理。
2. 熔炼•硅熔炼：将提取的硅矿石与化学品一起投入熔炼炉中，通过高温熔炼得到纯净的硅块。
•晶体生长：将熔炼后的硅块放入晶体炉中，控制温度和晶体生长速度，形成硅锭。
3. 切割•硅锭切割：将硅锭切割成薄薄的硅片，通常使用切割机械进行切割。
•去除杂质：对切割后的硅片进行化学处理，去除表面杂质。
4. 磨光•磨光处理：通过机械或化学方法对硅片进行磨光处理，提高平整度和光洁度。
5. 检测•硅片质量检测：对硅片进行质量检测，包括硅片的厚度、平整度、杂质含量等指标。
三、硅片生产注意要点1. 工艺控制•温度控制：硅熔炼和晶体生长过程要严格控制温度，影响硅片的质量。
•反应时间：控制反应时间能有效影响硅片的晶格结构和杂质含量。
2. 原料质量•原料纯度：硅矿石和化学品的质量直接影响硅片的成品质量，务必选用高纯度原料。
3. 设备维护•设备保养：保持硅片生产设备的清洁与正常运行，避免设备问题影响生产质量。
4. 环境条件•清洁环境：硅片生产需要在无尘洁净的环境下进行，减少外部杂质对硅片的影响。
5. 人员技能•操作技能：硅片生产工艺繁琐复杂，生产人员需要经过专业培训和技能考核。
四、结论硅片生产工艺复杂且具有一定的技术要求，通过严格控制工艺流程和注意要点，可以提高硅片的质量和产量，为集成电路制造提供可靠的材料支持。
希望本文对读者了解硅片生产工艺流程和注意要点有所帮助。
硅片工艺流程
硅片工艺流程硅片工艺是半导体制造中至关重要的一环，其工艺流程的精密程度直接影响着半导体器件的性能和质量。
在硅片工艺流程中，包括了晶圆清洗、光刻、蚀刻、离子注入、扩散、金属化等多个步骤，每个步骤都需要高度精密的控制和操作。
首先，晶圆清洗是硅片工艺流程中的第一步，它的目的是去除晶圆表面的杂质和污染物，以保证后续工艺步骤的顺利进行。
清洗过程中需要使用一系列的溶剂和清洗液，如去离子水、酒精和氢氟酸等，以确保晶圆表面的洁净度。
接下来是光刻步骤，光刻是将图形投影到硅片表面的工艺步骤，通过光刻胶的曝光、显影和蚀刻，可以将所需的图形图案转移到硅片表面上。
光刻工艺需要高精度的光刻机和光刻胶，以及精密的掩模版，以确保图案的精度和清晰度。
蚀刻是将光刻后的图形转移到硅片表面的关键步骤，它通过化学或物理方法去除未被光刻胶保护的硅片表面，从而得到所需的图形结构。
蚀刻工艺需要严格控制蚀刻时间和蚀刻深度，以确保蚀刻出的图形符合设计要求。
离子注入是在硅片表面注入掺杂剂的工艺步骤，通过离子注入可以改变硅片的导电性能和电子结构，从而实现器件的性能调控。
离子注入需要精密的离子注入设备和掺杂剂，以及精确的注入剂量和深度控制。
扩散是将掺杂剂在硅片内部扩散的工艺步骤，通过高温处理，掺杂剂可以在硅片内部扩散形成所需的电子结构和电场分布。
扩散工艺需要严格控制温度、时间和气氛，以确保扩散的均匀性和一致性。
最后是金属化步骤，金属化是在硅片表面沉积金属膜的工艺步骤，通过金属化可以实现器件的电极连接和信号传输。
金属化工艺需要精密的金属沉积设备和工艺条件，以确保金属膜的附着力和导电性能。
总的来说，硅片工艺流程涉及多个精密的工艺步骤，每个步骤都需要高度精密的控制和操作，以确保制造出高性能和高质量的半导体器件。
只有严格按照工艺流程进行操作，并且不断优化和改进工艺条件，才能生产出符合市场需求的半导体产品。
硅片生产工艺技术流程
硅片生产工艺技术流程顺大半导体发展有限公司太阳能用硅单晶片生产技术目录一、硅片生产工艺中使用的主要原辅材料1、拉制单晶用的原辅材料，设备和部件：2、供硅片生产用的原辅材料，设备和部件：二、硅片生产工艺技术1、硅单晶生产部（1）、腐蚀清洗工序生产工艺技术对处理后原材料质量要求（2）、腐蚀清洗生产工艺流程①多晶硅块料，复拉料和头，尾料处理工艺流程②边皮料酸碱清洗处理工艺流程③埚底料酸清洗处理工艺流程④废片的清洗处理工艺流程（3）、硅单晶生长工艺技术（4）、单晶生长中的必备条件和要求①单晶炉②配料与掺杂（5），单晶生长工艺参数选择（6）、质量目标：（7）、硅单晶生长工艺流程2、硅片生产部（1）、硅片加工生产工艺技术（2）、硅片加工工艺中的必备条件和要求①切割机②切割浆液（3）、质量目标（4）、硅片加工工艺技术流程①开方锭生产工艺流程②切片生产工艺流程（5）、硅片尺寸和性能参数检测前言江苏顺大半导体发展有限公司座落于美丽的高邮湖畔。
公司始创生产太阳能电池用各种尺寸的单晶和多晶硅片。
拥有国内先进的拉制单晶设备104台，全自动单晶炉112台。
年产量可达到××××吨。
拥有大型先进的线切割设备×××台。
并且和无锡尚德形成了合作联盟（伙伴），每×可以向尚德提供×××硅单晶片。
同时河北晶于2004年，占地面积××××。
公司现在有×××名员工，从事澳、南京等光伏组件公司都和顺大形成了长年的合作关系。
为了公司的进一步发展，扩大产业链，解决硅单晶的上下游产品的供需关系，2006年在扬州投资多晶硅项目，投资规模达到××亿。
工程分两期建设，总规模年产多晶硅6000吨。
2008年底首期工程已经正式投入批量生产，年产多晶硅×××吨。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅的性质
硅具有优良的半导体电学性质。禁带宽度适中，为 1.21电子伏。载流子迁移率较高，电子迁移率为1350厘米 2/伏·秒，空穴迁移率为480厘米2/伏·秒。本征电阻率在室 温(300K)下高达2.3×105欧·厘米,掺杂后电阻率可控制在 104～10-4 欧·厘米的宽广范围内，能满足制造各种器件 的需要。硅单晶的非平衡少数载流子寿命较长,在几十微 秒至1毫秒之间。热导率较大。化学性质稳定，又易于形 成稳定的热氧化膜。在平面型硅器件制造中可以用氧化膜 实现PN结表面钝化和保护，还可以形成金属-氧化物-半导 体结构,制造MOS场效应晶体管和集成电路。上述性质使 PN结具有良好特性，使硅器件具有耐高压、反向漏电流 小、效率高、使用寿命长、可靠性好、热传导好，并能在 200高温下运行等优点。
单晶硅
单晶硅主要有直拉和区熔 区熔单晶硅可生产直径范围为：Φ1.5〃- Φ4〃。区域熔单 晶目前主要用于大功率半导体器件，比如整流二极管，硅 可控整流器，大功率晶体管等。区熔单晶硅是利用悬浮区 熔技术制备的单晶硅。 直拉单晶硅可生产直径范围为：Φ2〃-Φ8〃。 直拉硅单晶广泛应用于集成电路和中小功率器件。直拉单 晶硅可生产直径范围为：Φ2〃-Φ8〃。 硅单晶被称为现代信息社会的基石。硅单晶按照制备工艺 的不同可分为直拉（CZ）单晶硅和区熔（FZ）单晶硅， 直拉单晶硅被广泛应用于微电子领域。
晶体缺陷 生产电子器件用的硅单晶除对位错密度有 一定限制外，不允许有小角度晶界、位错排、星形结构等 缺陷存在。位错密度低于 200/厘米2者称为无位错单晶， 无位错硅单晶占产量的大多数。在无位错硅单晶中还存在 杂质原子、空位团、自间隙原子团、氧碳或其他杂质的沉 淀物等微缺陷。微缺陷集合成圈状或螺旋状者称为旋涡缺 陷。热加工过程中，硅单晶微缺陷间的相互作用及变化直 接影响集成电路的成败。
多晶硅
区熔用多晶硅：可生产直径Φ40mm－ Φ70mm。直径公差(Tolerance)≤10%，施 主水平＞300Ω.㎝，受主水平＞3000Ω.㎝， 碳含量＜2×1016at/㎝3 。各项参数可按客 户要求生产。
类型和应用
硅单晶按拉制方法不同分为无坩埚区熔(FZ)单 晶与有坩埚直拉(CZ)单晶。区熔单晶不受坩埚污染， 纯度较高，适于生产电阻率高于20欧·厘米的N型 硅单晶（包括中子嬗变掺杂单晶）和高阻 P型硅单 晶。由于含氧量低，区熔单晶机械强度较差。大量 区熔单晶用于制造高压整流器、晶体闸流管、高压 晶体管等器件。直接法易于获得大直径单晶，但纯 度低于区熔单晶，适于生产20欧·厘米以下的硅单 晶。由于含氧量高,直拉单晶机械强度较好。大量 直拉单晶用于制造MOS集成电路、大功率晶体管 等器件。外延片衬底单晶也用直拉法生产。硅单晶 商品多制成抛光片，但对FZ单晶片与CZ单晶片须 加以区别。外延片是在硅单晶片衬底（或尖晶石、 蓝宝石等绝缘衬底）上外延生长硅单晶薄层而制成， 大量用于制造双极型集成电路、高频晶体管、小功 率晶体管等器件。
硅片公司工艺流程
原料的种类
– 直回料包括:头尾直回,边皮直回,棒料、埚底料、IC料等.
1.边皮直回料
2.边皮直回料
3.埚底料
4.棒料
5.头尾直回料
6.IC料
物理法多晶
硅原料的检测(1)
检测原料的型号 两种型号：N与P N型（磷是主要的 掺杂元测原料的电阻率(电阻率单位：欧姆*厘米)
硅的化学成分
硅是元素半导体。电活性杂质磷和硼在合格 半导体和多晶硅中应分别低于0.4ppb和0.1ppb。 拉制单晶时要掺入一定量的电活性杂质，以获得 所要求的导电类型和电阻率。重金属铜、金、铁 等和非金属碳都是极有害的杂质，它们的存在会 使PN结性能变坏。硅中碳含量较高，低于1ppm 者可认为是低碳单晶。碳含量超过3ppm时其有害 作用已较显著。硅中氧含量甚高。氧的存在有益 也有害。直拉硅单晶氧含量在5～40ppm范围内； 区熔硅单晶氧含量可低于1ppm。
技术参数
硅单晶的主要技术参数 硅单晶主要技术 参数有导电类型、电阻率与均匀度、非平 衡载流子寿命、晶向与晶向偏离度、晶体 缺陷等。
技术参数1
导电类型 导电类型由掺入的施主或受主杂质决 定。P型单晶多掺硼，N型单晶多掺磷,外延片衬 底用N型单晶掺锑或砷。
电阻率与均匀度 拉制单晶时掺入一定杂质 以控制单晶的电阻率。由于杂质分布不匀，电阻 率也不均匀。电阻率均匀性包括纵向电阻率均匀 度、断面电阻率均匀度和微区电阻率均匀度。它 直接影响器件参数的一致性和成品率。
谢谢大家！
技术参数2
非平衡载流子寿命 光照或电注入产生的 附加电子和空穴瞬即复合而消失，它们平 均存在的时间称为非平衡载流子的寿命。 非平衡载流子寿命同器件放大倍数、反向 电流和开关特性等均有关系。寿命值又间 接地反映硅单晶的纯度，存在重金属杂质 会使寿命值大大降低。
技术参数3
晶向与晶向偏离度 常用的单晶晶向多为 (111)和(100) （见图）。晶体的轴与晶体方向不吻合时，其偏离的角度 称为晶向偏离度。
1）片料（IC料）电阻率范围：0.2以下、0.2-0.5, 0.5~1、1~3、
3~6、6以上； 2）块料（直回料、多晶料）电阻率范围： 0.2以 下、
0.2~0.5、0.5~1、1~1.5、1.5~2、2~3.5、 3.5~5
5~7、7~10、10以上。
半导体工艺流程图
硅片公司名词解释
多晶硅原料标准 德国瓦克 MEMC
