民用建筑空调冷却循环水系统设计
空调冷却冷冻水管道系统详细建筑施工组织设计及对策
空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求2.1空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。
管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。
2.2每台水泵的进水管上应安装闸阀或碟阀，压力表和Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。
2.3所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。
2.4安装调节阀，碟阀等调节配件时，应注意将操作手柄配置在便于操作的部位。
2.5空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于DN40的采用蝶阀。
2.6空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。
2.7管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。
2.8空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。
每隔40m设置一个。
波纹补偿伸缩器为轴向压式波纹补偿器。
2.9冷水管道在穿越墙身和楼板时，保温层不应连续，在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。
2.10空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。
2.11穿越沉降或变形缝处的水管应设置金属软管连接。
2.12空调立管穿楼板时，应设套管。
安装在楼板的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。
2.13管道穿钢筋混凝土墙和楼板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙时、水池壁时，应预埋刚性防水套管。
2.14除地下一层车库局部管道明装外，所有管道暗装设于吊顶。
空调冷却循环水系统设计
空调冷却循环水系统设计民用建筑空调冷却循环水系统相对于工业冷却循环水系统，设计具有一些特点：循环水量较小，设备为定型产品，水质要求较低，季节性运转等。
加上民用建筑设计周期短，设计人员往往根据以往的经验，形成定式思维，对一些具体的细节问题，关注不够，造成冷却水系统水温降不下来，系统能耗过大，运转操作不便等问题。
该文针对冷却循环水系统经常出现的问题，谈谈自己的设计体会，旨在引起大家的进一步讨论，达到共同认识共同提高的目的。
一、冷却循环水系统设备的合理选型1．设计基础资料为保证冷却塔的冷却效果，必须注重气象参数的收集，气象参数应包括空气干球温度θ（℃），空气湿球温度τ（℃），大气压力P(104Pa)，夏季主导风向，风速或风压，冬季最低气温等。
根据《采暖通风与空气调节设计规范》和《建筑给水排水设计规范》，冷却塔设计计算所选用的空气干球温度和湿球温度，应与所服务的空调等系统的设计空气干球温度和湿球温度相吻合，应采用历年平均不保证50小时的干球温度和湿球温度。
2、冷却循环水量确定确定冷却循环水量时，首先要清楚准确地了解空调负荷及空调设备要求的冷却循环水量，同时还要关注空调机的选型，一般可根据制冷量（美RT），估算冷却循环水量Q(m3/h)，对于机械式制冷：离心式、螺杆式、往复式制冷机，Q= 0.8RT。
对于热力式制冷：单、双效溴化锂吸收式制冷机，Q=(1.0~1.1)RT ；设计时，冷却循环水量一般是由空调专业根据制冷机样本中给出的冷却水量提出的。
需用指出的是，制冷机样本中给出的冷却水量往往比用负荷法计算值小，尤其是进口机，这主要是由于目前冷却塔本身的热工性能达不到进口设备的要求。
3、冷却塔选型民用建筑冷却塔选型一般选超低噪音逆流冷却塔，逆流塔冷却水与空气逆流接触，热交换率高，当循环水量容积散质系数βxv相同，填料容积比横流式要少约20%~30%，对于大流量的循环系统，可以采用横流塔，横流塔高度比逆流塔低，结构稳定性好，有利于建筑物立面布置和外观要求。
民用建筑空调设计之冷却系统设计

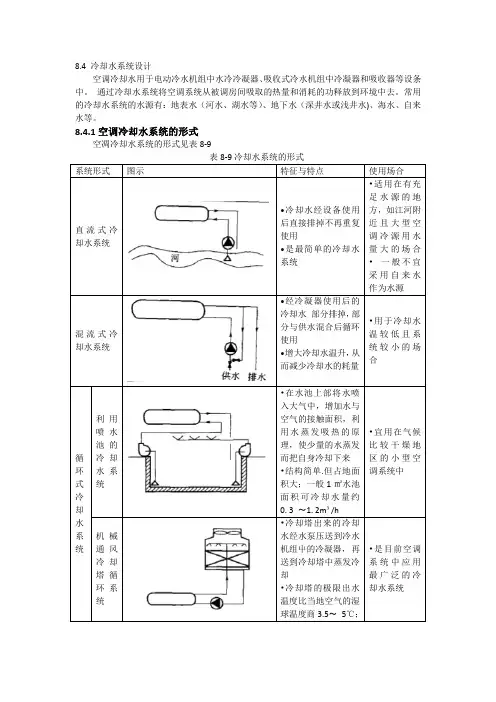

8.4 冷却水系统设计空调冷却水用于电动冷水机组中水冷冷凝器、吸收式冷水机组中冷凝器和吸收器等设条中。
通过冷却水系统将空调系统从被调房间吸取的热量和消耗的功释放到环境中去。
常用的冷却水系统的水源有：地表水（河水、湖水等）、地下水（深井水或浅井水)、海水、自来水等。
8.4.1空调冷却水系统的形式空凋冷却水系统的形式见表8-9冷•后直接排掉不再重复使用•系统冷•冷却水部分排掉，部分与供水混合后循环使用•而减少冷却水的耗量用水的却系•在水池上部将水喷入大气中，增加水与空气的接触面积，利用理，使少量的水蒸发而把自身冷却下来•结构简单积大；一般面0. 3械风却循系•冷却塔出来的冷却水经水泵压送到冷水机组屮的冷凝器，再送到冷却塔中蒸发冷却•冷却塔的极限出水温度比当地空气的湿球温度商8.4.2空调冷却水系统的典型图示(1) 单机配套互相独立的冷却水循环系统。
图8-14给出单机配套冷却水循环系统图示。
冷却塔和冷却水机组一对一配食，彼此构成独立的冷却水系统。
该流程运行方便，便于管理，但管路复杂，难以布置。
目前在空调工程中很少采用。
(2) 共用供、回水管的冷却水循环系统。
冷却塔和冷水机组通常设置相同的台数，共用供、回水干管的冷却水循环系统，如图8-15所示。
为了使冷却水循环泵能稳定地运行，启动时水泵吸入口不出现空蚀现象。
传统的做法是在冷却水系统中设置水箱，增加系统的水容量，如图8-15(a)、(b)所示。
冷却水箱可根据情况设置在机房内，见图8-15(a);也可设在屋面冷却塔旁边，见图8-15(b)。
系统中冷却水泵的扬程应为冷却塔与水箱水位的卨度差、管路的阻力、冷凝器水侧流动阻力和冷却塔进水口预留压力（可从设备样本上查得，一般为3〜6mH20)之和。
显然图8-15(b)的水泵扬程比图8-15(a)的要小，图8-15(b)系统的水泵功率比图8-15(a)系统小，运行费用变低。
同时，图8-15(b)系统有利于水泵的迅速启动，不必向水泵注水开泵或真空引水后开泵。
建筑空调水系统设计经验谈
建筑空调水系统设计经验谈建筑空调水系统设计经验谈随着城市的不断扩张和人口的增加，建筑空调的需求也日益增长。
建筑空调水系统是建筑机电设计中一个重要的组成部分，它的设计质量直接影响到建筑物内部环境的舒适度和健康性。
在实际工程中，建筑空调水系统的设计面临着许多挑战和问题。
本文将介绍一些关于建筑空调水系统设计的经验谈和注意事项。
一、建筑空调水系统的基本架构建筑空调水系统包括冷水系统和热水系统。
其中，冷水系统主要是通过空调机组将冷却水分布到建筑物的各个区域，实现冷却空调区域。
热水系统则主要是在寒冷的季节通过锅炉等设备，将热水分布到建筑物的各个区域，实现供暖空调区域。
为了保证系统稳定可靠，冷水系统和热水系统往往都有备用装置。
二、建筑空调水系统设计的重点1、系统膜科学选择冷水系统和热水系统的材料选择和质量对系统的运行效率和寿命影响很大。
因此，在设计过程中，需要对材料和设备提出明确的要求和规范，并且在验收时要严格把关。
2、设备规划合理布局在建筑中，冷水机组、冷凝器等设备是比较占空间的。
因此，在空间有限的情况下，需要考虑设备的规划和合理布局，以确保系统运行的平稳和高效。
3、管道敷设合理在将冷却水和热水分配到建筑物的不同区域时，管道的敷设在系统运行中至关重要。
要考虑到流量分配均衡、阻力损失少等因素，才能保证系统运行的稳定。
4、自动控制系统的设计冷水系统和热水系统的自动控制系统是保证系统正常运行的重要保障。
在设计时，需要考虑到整个系统在不同运行状态下的自动控制，以确保系统的稳定可靠性。
三、常见问题及解决方法1、管道堵塞管道堵塞是建筑空调水系统中的常见问题。
它可能的原因包括水质差、管道设计不合理、管道材料老化等。
解决方案包括对管道进行清理、更换管道材料、制定管道维护计划等。
2、漏水管道漏水可能会导致系统运行不稳定，并对建筑物造成很大的影响。
在设计阶段，需要单独规划管道的水密性检测。
在实际运行中，要定期检查管道和阀门的水密性，及时修补漏水现象。
空调水系统方案
空调水系统方案引言空调水系统是建筑物中常见的冷却系统，用于调节室内温度并提供舒适的环境。
本文将介绍一个完整的空调水系统方案，包括系统组成、工作原理、主要设备和系统维护等内容。
系统组成空调水系统主要由以下几个组成部分构成：1.冷却塔：冷却塔用于排放热量，可将空调水中的热量通过蒸发散失到大气中，从而降低水的温度。
2.冷却水泵：冷却水泵将冷却塔所需的水从水箱中抽取，并通过冷却塔循环再次使用。
3.冷却水箱：冷却水箱用于储存冷却水，确保系统正常运行时有足够的水量。
4.冷却水管道：冷却水管道用于连接冷却塔、冷却水泵和冷却设备，实现冷却水的循环流动。
5.冷却设备：冷却设备可以是空调机组、风冷式冷水机组等，用于将空调水循环通过室内冷却设备，降低室内温度。
工作原理空调水系统的工作原理如下：1.冷却水泵将冷却水从水箱中抽取，通过冷却水管道向冷却设备输送。
2.冷却设备通过冷却器将空调水与空气进行热交换，从而降低室内温度。
3.冷却后的水再次通过冷却水管道返回冷却塔。
4.冷却塔中的水经过蒸发散失热量，从而降低水的温度。
5.冷却塔排放的热气上升到大气中，实现热量的散失。
6.冷却水泵将冷却塔中的冷却水再次抽取并循环使用。
通过不断地循环运行，空调水系统可以保持室内温度的稳定，并提供舒适的环境。
主要设备空调水系统的主要设备包括：1.冷却塔：根据具体需求选择适应的冷却塔，可以是湿式冷却塔、干式冷却塔等。
2.冷却水泵：冷却水泵根据系统的需求选择适当的流量和扬程。
3.冷却水箱：冷却水箱的大小根据系统的冷却需求来确定，确保系统正常运行时有足够的水量。
4.冷却设备：根据具体的空调需求，选择合适的冷却设备，可以是空调机组、风冷式冷水机组等。
5.冷却水管道：冷却水管道的材质和布局需要根据系统的规模和实际情况来确定。
这些设备需要根据系统的需求进行合理的选择和配置，确保系统的正常运行和高效工作。
系统维护为了确保空调水系统的正常运行，需要进行系统的定期维护和保养。
空调冷、热水系统的设计
一、选择冷、热水系统的形式空调水系统的形式a、双管制和四管制系统对任一空调末端装置，只设一根供水管和一根回水管，夏季供冷水、冬季供热水，这样的冷（热）水系统，称为双管制系统；对任一空调末端装置，设有两根供水管和两根回水管，其中一组供回水管用于冷水系统，另外一组用于热水系统，这样的冷（热）水系统，称为四管制系统。
b、闭式和开式系统闭式系统的水循环管路中无开口处，而开式系统的末端水管是与大气相通的。
开式系统使用的水泵，除要克服管路阻力损失外，还需具有把水提升到某一高度的压头，因此，要求有较大扬程，相应的能耗也较大。
闭式系统管路系统不与大气相通，水泵所需扬程仅需克服管路阻力损失，不需涉及将水位提高所需的位置压头，因此，所需扬程较开式小，相应的能耗也小，并且管路和设备受空气腐蚀的可能性也小。
c、异程式和同程式系统风机盘管设在各空调房间内，按照起并联于供水干管和回水干管间的各机组的循环管路总长是否相等，可分为异程式和同程式系统。
异程式管路系统配置简单，省管材，但各并联环路管长不等，因而阻力不等，流量分配难以均衡，增加了初次调整的难度。
同程式各并联环路管长相等，阻力大致相等，流量分配也较均衡，可减少初次调整的难度，但初投资较高。
d、定水量和变水量系统定水量系统中的系统水量是不变的。
它通过改变末端装置的供水量来调节空调房间的负荷变化。
各空调末端装置或各分区水量，采用手设在空调房内感温器控制的电动三通阀进行调节。
变水量系统则保持空调水系统供、回水的温度不变，通过改变水系统的水流量来适应空调负荷的变化，这种系统各空调末端装置的水流量收设在室内的感温器控制的电动二通阀进行调节，目前采用变水量调节方式的较多。
因为变水量系统负荷处于变化状态，建议在中央机房内的供回水管之间设置旁通管，并设置压差电动调节阀。
此外，无论是定水量还是变水量系统，空调末端设置除设自动控制的电动阀外，为了维修方便，前后两边必须设置截止阀，或增加旁通装置。
全国民用建筑工程设计技术措施 中水、循环冷却水
8循环冷却水8.1合用范围及系统特点8.1.1 合用范围：服务与民用建造空调制冷机组的循环冷却水系统。
民用建造中其它需冷却的设备也可参考使用。
8.1.2系统特点1 设备选型均采用配套的系列定型产品，对冷却塔普通可不作热力、风力和填料等计算。
2循环冷却水系统均属制冷站统一管理。
3 当建造物设置楼宇自控系统时，循环冷却水系统应纳入自动控制范围。
8.1.3 设计循环冷却水系统时，应符合以下要求：1循环冷却水系统宜采用敞开式；2 对水温、水质运行等要求差别较大的设备，循环冷却水系统宜采用分开设置，对小型分散的水冷式空调器或者小型户式冷水机组可以合用冷却水系统；3循环冷却水量、水压、水温和水质均应满足被冷却设备的要求；4 设备、管道设计时。
应能使余压充分利用；5 冷却塔的热量宜回收利用，当建造物有需要全年供冷的区域时，过渡及冬季宜用冷却塔作为冷源；6 间歇运行的循环冷却水系统应考虑冷却塔、集水设施和循环管道的冲洗条件。
8.1.4 当敞开式循环冷却水系统不能满足某些制冷设备的水质要求时，可采用密闭式循环冷却水系统。
8.2 基础资料的搜集与整理8.2.1 气象参数选择1 基本气象参数应包括空气干球温度θ(℃),空气湿球温度T (℃),大气压力P(10⁴Pa), 夏季主导风向，风速或者风压，冬季最低气温等。
2 冷却塔计算所选用的空气干球温度和湿球温度应采用历年平均不保证50h 的干球温度和湿球温度，并应与所服务的空调系统的设计空气干球温度和湿球温度相一致。
3 在选用气象参数时，应考虑因冷却塔排出的湿热空气回流和干扰对冷却效果的影响，必要时应对设计干、湿球温度进行修正。
当多台或者成组冷却塔布置时，设计湿球温度宜在选定的气象条件基础上增加0.5℃~1℃。
4 冷却塔所在位置风压市很关键的一个气象参数，设计时应对冷却塔创造厂样本中给出风压值与工程所在地设计风压值进行比较，必要时要对冷却塔的结构进行校核。
8.2.2冷却用水要求1 基本数据应包括循环冷却水量Q(m³/h),冷却塔进水温度t(℃),冷却塔出水温度t₂(℃),制冷机组冷凝器阻力 (MPa), 循环水水质要求等。
高层住宅空调水系统施工设计方案
高层住宅空调水系统施工设计方案为了确保高层住宅的空调系统能够高效运行、节能环保，本文提供了一个针对空调水系统的施工设计方案。
该方案以提供凉爽舒适的室内环境为目标，同时兼顾用户的节能需求。
一、设计目标本设计方案的目标是为高层住宅提供整套空调水系统的施工设计方案，确保系统能够稳定、高效地运行，并能满足用户对室内温度和湿度的需求。
同时，方案应注重节能环保，降低运行成本。
二、系统组成及工艺流程1. 空调水系统组成本设计方案包括主机、冷却水泵、冷却塔、温度控制装置、水工程管道等组成。
主机负责制冷和供热，冷却水泵将制冷水循环输送到室内机组，冷却塔负责将吸收的热量排出，温度控制装置用于监控室内温度和湿度。
水工程管道用于连接各个组件。
2. 工艺流程系统通过水工程管道连接各个组件，并通过冷却水泵将制冷水循环输送到室内机组。
主机负责制冷或供热，将制冷剂或热水输送到室内机组，然后通过回流管道回流至主机进行下一轮循环。
冷却塔将吸收的热量排出，确保系统不会过热。
温度控制装置用于监控室内温度和湿度，在达到设定值后自动调整运行状态。
三、施工要点1. 空调水系统的选型在设计方案中，需要选用适合高层住宅的空调水系统。
优先考虑能效比较高、噪音较低、维护保养方便的设备。
同时，要确保设备的尺寸和容量适配高层住宅的空间需求。
2. 冷却水泵的选择与安装冷却水泵应选用高效、低噪音的产品，并根据实际需求进行合理安装，保证水流畅通，避免出现漏水等问题。
在选择安装位置时，应考虑到维修保养的便利性。
3. 冷却塔设计与安装冷却塔的设计与安装需要考虑到系统的散热要求和周围环境的限制。
确保冷却塔能够有效地排出热量，并在维护保养时能够方便操作。
4. 水工程管道布置与施工水工程管道的布置应遵循规范要求，确保管道的畅通和安全。
施工时应注意采用合适的连接方式，避免出现漏水和堵塞等问题。
5. 温度控制装置的选用和安装温度控制装置应根据高层住宅的需求选用，确保能够准确监控和控制室内温度和湿度。
空调冷、热水系统的设计步骤
空调冷、热水系统的设计步骤空调冷、热水系统的设计步骤1选择冷、热水系统的形式空调水系统的形式a、双管制和四管制系统对任一空调末端装置，只设一根供水管和一根回水管，夏季供冷水、冬季供热水，这样的冷（热）水系统，称为双管制系统；对任一空调末端装置，设有两根供水管和两根回水管，其中一组供回水管用于冷水系统，另外一组用于热水系统，这样的冷（热）水系统，称为四管制系统。
b、闭式和开式系统闭式系统的水循环管路中无开口处，而开式系统的末端水管是与大气相通的。
开式系统使用的水泵，除要克服管路阻力损失外，还需具有把水提升到某一高度的压头，因此，要求有较大扬程，相应的能耗也较大。
闭式系统管路系统不与大气相通，水泵所需扬程仅需克服管路阻力损失，不需涉及将水位提高所需的位置压头，因此，所需扬程较开式小，相应的能耗也小，并且管路和设备受空气腐蚀的可能性也小。
c、异程式和同程式系统风机盘管设在各空调房间内，按照起并联于供水干管和回水干管间的各机组的循环管路总长是否相等，可分为异程式和同程式系统。
异程式管路系统配置简单，省管材，但各并联环路管长不等，因而阻力不等，流量分配难以均衡，增加了初次调整的难度。
同程式各并联环路管长相等，阻力大致相等，流量分配也较均衡，可减少初次调整的难度，但初投资较高。
d、定水量和变水量系统定水量系统中的系统水量是不变的。
它通过改变末端装置的供水量来调节空调房间的负荷变化。
各空调末端装置或各分区水量，采用手设在空调房内感温器控制的电动三通阀进行调节。
变水量系统则保持空调水系统供、回水的温度不变，通过改变水系统的水流量来适应空调负荷的变化，这种系统各空调末端装置的水流量收设在室内的感温器控制的电动二通阀进行调节，目前采用变水量调节方式的较多。
因为变水量系统负荷处于变化状态，建议在中央机房内的供回水管之间设置旁通管，并设置压差电动调节阀。
此外，无论是定水量还是变水量系统，空调末端设置除设自动控制的电动阀外，为了维修方便，前后两边必须设置截止阀，或增加旁通装置。
民用建筑循环冷却水系统的设计体会
(6) 当系统循环流量较大时，应注意循环冷却 水供、回水总管管径对建筑层高的影响，一般尽量 控制在总管直径不超过 600 mm 为宜，当管径过大而 影响建筑层高时，可以考虑多根管道并联设置的方
式。 3. 在实际工程中，具体选用何种形式，应结合
价低，干管制的配管方式又有冷却塔合流进水和冷 却塔分流进水两种方式；其在设计中需要注意以下 几点：
(1) 冷却塔安装时必须保证各冷却塔集水盘的 水位在同一高度，应注意各塔集水盘上口标高必须 相同，否则高的集水盘会不停地补水，而低的集水 盘会从集水盘上口不断溢水，造成水资源浪费，增 加业主运行费用。
(2) 不设集水池的多台冷却塔并联使用时，各 塔集水盘应设连通管以保证各冷却塔集水盘水位平 衡。设置连通管的好处是，可以平衡由冷却塔出水 管水头损失差异引起的各塔集水盘液位差，有利于 整个管路系统的水力平衡。这点在冷却塔采用分流 制进水时尤其明显，笔者曾有个项目采用干管制分 流进水，在系统初次运行，冷却塔及循环水泵依次 启动的情况下，距离水泵较近的冷却塔不停补水， 距离水泵较远的冷却塔却不停溢水，后来通过增加 连通管不再溢水。
[Keywords] circulating cooling water, cooling tower, circulating pump, replenishment
建筑空调水系统设计经验谈
建筑空调水系统设计经验谈【摘要】自从1978年改革开放以来，中国的社会经济得到了空前的发展。
社会经济的发展带动了人民生活条件的改善。
人民的生活条件改善了，对生活质量的要求便逐步提高，高层建筑应运而生，且高层建筑对人民的生产和生活产生了巨大的影响。
本文就建筑空调水系统的设计经验进行一些阐述，以供参考。
【关键词】水系统的形式；空调水系统；承压问题；竖向分区；设置冷冻站一、空调水系统的形式普遍情况下，现代化的建筑空调水系统的设计为满足空间内水循环管路系统的各种要求，通常设计为空调主机直接向空调设备供应冷水或者热水。
对于空调水系统的设计，一般包涵以下四个部分：制冷机房系统、空调水输送系统、热交换系统以及制冷机组冷却水系统。
空调水系统分为以下三种形式：双管制和四管制、开式和闭式、异程式和同程式。
（一）双管制系统和四管制系统1.对于双管制系统而言，夏季和冬季两个季节采用同一个管路提供建筑需要的热水和冷水。
双管制系统不仅在系统操作上具有简便性，而且对于空调水系统的投资也是相对少的。
虽然无法满足全年供热，但是在现代化空调水系统中却普遍适用。
2.四管制系统就直接将冷水和热水的供应管道进行分开设置，分开供应，可以同时供应冷水和热水，在保证全年供应的基础上，适应了各种需求。
尽管四管制系统安装供水管道所花费的人力物力比双管制系统更多，占用的管道安装空间更大，却更具有灵活性，可以适应各种要求。
所以，对于双管制系统和四管制系统，采用何种形式，关键要看建筑物本身对室内环境的需求程度和投资者的资金投资力度如何。
（二）开式水系统和闭式水系统开式水系统和闭式水系统两者之间最大的不同点就在于耗能量的多少以及管道腐蚀的程度。
开式水系统的水源是经过底层集中后，经过水阀往上输送，在这个过程中，往往无法保障水源绝对的质量，容易受到污染、管道受到腐蚀，并且抽送过程中耗电很大；相反地，闭式水系统采用密闭循环的方法，隔绝了大气与水源和管道的接触，直接避免了水源污垢的产生和输送管道的腐蚀。
高层住宅空调水系统施工方案
高层住宅空调水系统施工方案一、引言高层住宅的空调水系统是确保住宅内部空气质量和住户舒适度的重要组成部分。
本文将就高层住宅空调水系统的施工方案进行详细论述，以确保系统的可靠性、效率性和安全性。
二、系统设计1. 水系统概述高层住宅空调水系统将采用冷却水和循环水的方式进行供暖和降温。
系统将包括冷却塔、冷却水泵、循环水泵、换热器、阀门等组成。
冷却水将通过冷却塔冷却，然后通过冷却水泵循环到各个换热器，完成室内空气的调节。
2. 设备选型与布局（1）冷却塔的选型应满足高层住宅的冷却需求，且在安装过程中能够提供足够的维修空间。
冷却塔的布局应合理，考虑到噪音、震动和空间占用等方面的因素。
（2）冷却水泵的选型应满足整个系统的水流量需求，且具备可靠的运行和低能耗的特点。
冷却水泵的布局应考虑到运行维护的方便性。
（3）循环水泵的选型应满足室内各个换热器的水流需求，且具备高效运行和节能特性。
循环水泵的布局应合理，以确保水流平稳、无杂音。
（4）换热器的选型应根据高层住宅的具体需求确定，确保供暖和降温效果良好。
换热器的布局应使水流畅通，避免管道的交叉和阻塞。
三、施工流程1. 施工准备（1）对施工现场进行规划布局，明确设备的摆放位置。
（2）准备施工所需的材料和工具，并检查其质量和数量是否符合要求。
2. 设备安装与连接（1）按照设备的布局，安装冷却塔、冷却水泵、循环水泵、换热器等设备。
（2）将设备连接起来，确保连接紧固稳固，防止漏水和松动。
3. 管道安装（1）按照系统设计要求，安装冷却水管道、循环水管道等。
（2）其中，冷却水管道应采取防腐蚀措施，确保水质不受污染。
（3）管道连接处应进行密封处理，避免水泄漏和漏水。
4. 电气连接（1）进行设备电气线路的布置和连接，确保设备正常运行所需的电力供应。
（2）各个设备之间的电气连接必须严格按照安全规范进行。
5. 调试与测试（1）完成施工后，进行水系统的调试和测试。
（2）调试过程中，应确保系统各个设备运行正常、稳定。
冷却循环水系统施工组织设计方案
冷却循环水系统施工组织设计方案一、冷却循环水系统施工方案施工程序：在进行冷却循环水系统的施工前，需要进行施工准备、图纸会审、施工作业指导书报审、技术交底等步骤。
接下来，进行现场预制、现场安装质量检查、水压试验、管道保温、管道吹扫及冲洗、管道交工验收等步骤，最终完成冷却循环水系统的施工。
管材、管件的验收：在进行冷却循环水系统的施工中，需要对管材、管件进行验收。
验收程序包括检查产品质量证明书、检查出厂标志、外观检查、核对规格、材质、材质复检、无损检验及试验、标识、入库保管等步骤。
所有材料必须具有制造厂的质量证明书，其质量要求不得低于现行标准的规定。
钢管、管件、阀门在使用前应进行外观检查，不合格者不得使用。
钢管表面不得有裂缝、折迭、皱折、离层、发纹及结疤等缺陷；钢管无超过壁厚负偏差的锈蚀、麻点、凹坑及机械损伤等缺陷。
禁止利用旧管道和管件，必须按有关标准的规定进行全面检验合格，并经过设计许可。
法兰密封面应光洁，不得有径向沟槽，且不得有气孔、裂纹、毛刺或其他降低强度和连接可靠性方面的缺陷。
法兰端面上连接的螺栓的支承部位应与法兰结合面平行，以保证法兰连接时端面受力均匀。
螺栓及螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象。
阀门试压：阀门试验应从每批中抽查5％，且不少于1个，进行壳体压力试验和密封试验。
当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用。
阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣密封面不漏为合格。
试验合格的阀门，及时排除积水，并吹干。
关闭阀门，做好明显标记，并填写《阀门试验记录》。
阀门壳体压力试验和密封试验应用洁净水进行。
密封试验不合格的阀门，必须解体检查，重做试验。
管道预制：在进行冷却循环水系统的施工中，需要进行管道预制。
管道预制工作应按设计单位提供的管道施工蓝图实施。
管道预制应遵守下列程序和规定：管道组成件应按施工图、《管道安装材料表》规定的数量、规格、材质选配。
11循环冷却水系统的设计
循环冷却水系统的设计摘要：本文对现代民用建筑fa sdf空调冷却循环水系统dfs adf的冷却塔选型，循环水的处理以及冷sd fsadf却水系统的管道布置等sdfaa s面进行了较为详细的分析和阐述，力图解决设计中存在的问题，使系统运行能够达到合理，经济，节能的目的。
螺丝刀就烦死了大姐夫关键词：冷却循环水系统选型冷却水处理管道布置引言随着国民经济的发展，使dfsa用集中式空调系统的建筑越来越多，能耗也随之增大。
asdfas d作为空调系统中循环冷却水系统，虽然水量较小d fasd f，设备为定型产品，水质要求较低，季节性运转等，但设计中对一些具体的细节问题，关注不够，造成冷fda sdf却水系统水温降不下来，系统能耗过大，运转操作不便等问题，甚至由于空调冷却水系统的结垢、腐蚀和藻类滋发生地方加水煎服生造成循环水系统管道的堵塞和腐蚀。
为有效解决上述问题，下面asfa s从冷却塔选型，循环水的处理，系统管道的a s dfas f布置几个方面进行分析。
1循环冷却水系统设af ssadf备的合理选型 1.1注重设计基础资料为保证冷却塔的冷却效果，必须注重气象参数的收集，气象参数应包括空气干球温度θ（℃），空气湿球温度τ（℃），大气压力P(Pasfsd a)，夏季主导风向，风速或dfa sdf风压，冬季最低气温等。
根据《采暖通风与空气调节设计规范》和《建筑给水排水设计规范》，冷却塔设计计算所选用的空气干球温d f度和湿s d faas f 球温度，应与所服务的空调ddf safdf等系统的设计空fdd sfs气干球温度df adf 和湿球温度相s f s吻合，应采用历年平均不保证50小时的干球温度sf da和湿球温度。
建筑空调水系统设计经验谈(全文)
建造空调水系统设计经验谈(全文)范本1：建造空调水系统设计经验谈一、引言空调水系统是建造物中重要的能源管理系统之一，有效的设计和运行对于建造的舒适性和能耗方面都有着重要的影响。
本文将通过总结子践经验，分享一些建造空调水系统设计的经验和注意事项。
二、系统需求分析1. 系统功能需求- 提供舒适的室内温度和湿度控制；- 实现能源的高效利用，降低能耗；- 保证系统的安全可靠运行。
2. 系统容量需求- 根据建造内部热负荷和人员密度等因素计算系统的冷却负荷；- 考虑系统的冷却能力和供水能力，确保系统能够满足峰值负荷需求。
三、系统设计考虑因素1. 管道布置- 根据建造结构和功能进行管道布置，确保管道的紧凑性和美观性；- 考虑最短路径和最小压力损失，减少能耗。
2. 冷却塔选择- 根据系统的冷却负荷和环境条件选择适当的冷却塔；- 考虑冷却效果和能耗，选择高效节能的冷却塔。
3. 主机选择- 根据系统的冷却负荷和供水能力需求选择适当的主机；- 考虑主机的运行效率和可靠性，以及维护和保养的便利程度。
四、系统运行与维护1. 运行管理- 定期检查和维护系统的工作状态和性能；- 监测水质和水流状况，及时发现并解决问题。
2. 节能管理- 优化系统运行策略，合理控制温度和湿度；- 使用节能设备和技术，减少系统的能耗。
附件：- 预算表- 设计图纸法律名词及注释：无范本2：建造空调水系统设计经验谈一、引言建造空调水系统设计是建造物中重要的一环，对于实现舒适的室内环境和高效利用能源有着决定性的影响。
在设计过程中，需要考虑多个因素，本文将通过分享一些实践经验，总结一些关键点和注意事项。
二、设计准备1. 确定系统需求- 根据建造物的功能和使用要求确定系统的功能需求；- 根据建造物的热负荷计算系统的冷却负荷；- 确定系统的供水需求和冷却能力。
2. 系统设计因素- 考虑建造物的结构和布局，确定管道的布置和路径；- 考虑系统的稳定性和可靠性，选择合适的冷却塔和主机；- 考虑系统的节能性能，选择高效的设备和技术。
空调冷却水系统施工方案设计与施工管理
空调冷却水系统施工方案设计与施工管理一、引言空调冷却水系统在建筑物和工业设备中起着至关重要的作用，它能够有效的调节温度，提供舒适的室内环境。
本文将讨论空调冷却水系统的施工方案设计与施工管理，以确保系统的高效运行和长期可靠性。
二、施工方案设计1. 系统选型根据建筑物或工业设备的规模和需求，选择适合的冷却水系统。
考虑到性能、能效、可靠性和维护成本等因素，综合评估水冷却塔、风冷却塔和水源热泵等不同的选项。
2. 设备配置确定冷却水系统所需的设备配置，包括冷却塔、冷却器、冷却水泵、水处理设备等。
根据系统容量和设计要求，合理选择设备的型号和规格。
3. 管道设计考虑到水流量、水质、压力损失等因素，在施工方案设计中充分考虑管道布置和尺寸。
确保冷却水能够高效地循环流动，并满足系统的需求。
4. 防腐措施针对冷却水中的腐蚀和污垢问题，采取适当的防腐措施，如选用耐腐蚀材料、定期进行清洗和维护等。
确保系统长时间运行的稳定性和可靠性。
三、施工管理1. 施工计划在进行施工前，制定详细的施工计划，明确各项工作的时间节点和责任人。
合理安排施工进度，确保施工过程中的高效协调和监督。
2. 质量管理在施工过程中，严格按照设计要求和标准进行操作。
合理安排工作流程，进行质量检查和验收，确保施工质量符合标准。
3. 安全管理重视施工过程中的安全管理，制定相应的安全方案和操作规程。
加强现场安全教育和培训，提高工作人员的安全意识，确保施工过程中的安全生产。
4. 现场监督在施工过程中进行现场监督，并及时处理施工中的问题和质量异议。
确保施工的顺利进行和按时完成。
四、总结空调冷却水系统的施工方案设计与施工管理对于系统的运行效果至关重要。
合理的施工方案设计可以确保系统符合设计要求和性能要求，而科学的施工管理可以提高施工质量和安全性。
通过对施工方案设计和施工管理的合理规划和实施，可以保证冷却水系统的高效运行和长期可靠性。
民用空调及工业用冷却循环水系统设计总结
民用空调及工业用冷却循环水系统设计总结摘要：本文结合多年的工作经验对民用空调及工业用冷却循环水系统设计做了一个简单的总结。
关键词：民用空调；工业；冷却循环水系统；设计Abstract: this paper combined with years of the worked experience in the civil air conditioning and industrial use of recirculating cooling water system design made a brief summary.Keywords: civil air conditioning; Industry; Cooling water circulating system; design1冷却塔冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。
其工作的基本原理是：干燥(低焓值)的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。
当水滴和空气接触时，一方面由于空气与水的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，将水中的热量带走即蒸发传热，从而达到降温之目的。
2冷却塔分类与工作原理2.1冷却塔的分类一、按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷却塔。
二、按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。
三、按热水和空气的流动方向分有逆流式冷却塔、横流（交流）式冷却塔、混流式冷却塔。
四、按用途分一般空调用冷却塔、工业用冷却塔、高温型冷却塔。
五、按噪声级别分为普通型冷却塔、低噪型冷却塔、超低噪型冷却塔、超静音型冷却塔。
六、其他如喷流式冷却塔、无风机冷却塔、双曲线冷却塔等。
2.2工作原理——以圆形逆流式冷却塔的工作过程为例热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。
建筑给水排水设计 (35) 循环冷却水及冷却塔
循环冷却水及冷却塔3．10．11 循环冷却水系统通常以循环水是否与空气直接接触而分为密闭式和敞开式系统，民用建筑空气调节系统一般可采用敞开式循环冷却水系统。
当暖通专业采用内循环方式供冷(内部)供热(外部及新风)时(水环热泵)，以及高档办公楼出租时需提供用于客户计算机房等常年供冷区域的各局部空调共用的冷却水系统(租户冷却水)等情况时，采用间接换热方式的冷却水系统，此时的冷却水系统通常采用密闭式。
5 随着我国对节能节水的日益重视，冷水机组的冷凝废热应通过冷却水尽可能加以利用，如夏季作为生活热水的预热热源。
3．10．2 民用建筑空调系统的冷却塔设计计算时所选用的空气干球温度和湿球温度，应与所服务的空调等系统的设计空气干球温度和湿球温度相吻合。
本条规定依据：国家标准《采暖通风与空气调节设计规范》GB 50019—2003第3．2．7条规定“夏季空气调节室外计算干球温度，应采用历年平均不保证50h的干球温度”，第3．2．8条规定“夏季空气调节室外计算湿球温度，应采用历年平均不保证50h的湿球温度”。
3．10．4 在实际工程设计中，由于受建筑物的约束，冷却塔的布置很可能不能满足第3．10．3条文的规定。
当采用多台塔双排布置时，不仅需考虑湿热空气回流对冷效的影响，还应考虑多台塔及塔排之间的干扰影响(回流是指机械通风冷却塔运行时，从冷却塔排出的湿热空气，一部分又回到进风口，重新进入塔内；干扰是指进塔空气中掺入了一部分从其他冷却塔排出的湿热空气)。
这时候，必须对选用的成品冷却器的热力性能进行校核，并采取相应的技术措施，如提高汽水比等。
3．10．4A 供暖室外计算温度在0℃以下的地区，冬季运行的冷却塔应采取防冻措施。
3．10．8 设计中，通常采用冷却塔、循环水泵的台数与冷冻机组数量相匹配。
循环水泵的流量应按冷却水循环水量确定，水泵的扬程应根据冷冻机组和循环管网的水压损失、冷却塔进水的水压要求、冷却水提升净高度之和确定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈民用建筑空调冷却循环水系统设计摘要：民用建筑空调冷却循环水系统设计时具有一些特点，造成冷却水温度降不下来，系统能耗大，运转操作不便等问题。
本文对冷却循环水系统经常出现的问题，浅谈自己的设计体会，旨在引起大家的进一步讨论，达到共同认识共同提高的目的。
关键词：冷却水系统；循环水量；冷却塔
abstract: civil air conditioning cooling water circulation system design has some characteristics, causing the temperature of the cooling water does not drop down, the energy consumption of the system, and to maneuver operation problems. talking own design experience recurring problems in cooling water circulation system, intended to cause all further discussion to reach a common understanding of the purpose of jointly improve.key words: cooling water system; circulating water; cooling tower
中图分类号：u664.81+4 文献标识码：a文章编号：
1 引言
随着城市建设的发展，生活水平的提高以及对舒适性的要求，越来越多的公共建筑、高级住宅设置了中央空调系统，空调循环冷却水系统成为建筑必不可少一部分。
多年运转实践证明,民用建筑空调冷却循环水系统相对于工业
冷却循环水系统，设计具有一些特点：循环水量较小，设备为定型
产品，水质要求较低，季节性运转等。
加上民用建筑设计周期短，设计人员往往根据以往的经验，形成定式思维，对一些具体的细节问题，关注不够，造成空调循环冷却水系统运行中出现诸如停机、停泵、噪声大、振动大、冷却塔亏水或溢流、冷却水系统水温降不下来,系统能耗过大，运转操作不便等问题。
造成整个空调系统不能正常工作，未能满足建筑功能需求，对整个设计造成不良影响。
分析产生上述现象的原因，除了施工、安装、调试等原因外，还存在着设计上的缺陷。
下面就结合循环冷却水系统经常出现的问题，对影响循环冷却水系统运行的几个主要因素作进一步讨论。
2 冷却循环水系统设备的合理选型
2.1 设计基础资料
为保证冷却塔的冷却效果，必须注重气象参数的收集，气象参数应包括空气干球温度θ（℃），空气湿球温度τ（℃），大气压力p(104pa)，夏季主导风向，风速或风压，冬季最低气温等。
根据《采暖通风与空气调节设计规范》和《建筑给水排水设计规范》，冷却塔设计计算所选用的空气干球温度和湿球温度，应与所服务的空调等系统的设计空气干球温度和湿球温度相吻合，应采用历年平均不保证50小时的干球温度和湿球温度。
2.2 冷却循环水量确定
确定冷却循环水量时，首先要清楚准确地了解空调负荷及空调设备要求的冷却循环水量，同时还要关注空调机的选型，一般可根据制冷量（美rt），估算冷却循环水量q（m3/h），对于机械式制冷：
离心式、螺杆式、往复式制冷机，q=0.8rt。
对于热力式制冷：单、双效溴化锂吸收式制冷机，q=(1.0-1.1)rt ；设计时，冷却循环水量一般是由空调专业根据制冷机样本中给出的冷却水量提出的。
需用指出的是，制冷机样本中给出的冷却水量往往比用负荷法计算值小，尤其是进口机，这主要是由于目前冷却塔本身的热工性能达不到进口设备的要求。
2.3 冷却塔选型
民用建筑冷却塔选型一般选超低噪音逆流冷却塔，逆流塔冷却水与空气逆流接触，热交换率高，当循环水量容积散质系数βxv相同，填料容积比横流式要少约20%-30%，对于大流量的循环系统，可以采用横流塔，横流塔高度比逆流塔低，结构稳定性好，有利于建筑物立面布置和外观要求。
冷却塔选型时应考虑一定余地，我们在工程设计时，一般按制冷机样本所提供的冷却循环水量的110%-115%进行选型。
其原因主要有：
①冷却塔设计时，一般情况下，湿球温度为28℃，冷水温度为32℃，出水温度为37℃，冷水温度与湿球温度的差为4℃，而某些制冷机参数要求，制冷机进水温度为30℃，对于中南地区，湿球温度一般在27℃-29℃之间，冷却后水温难以达到30℃。
②考虑到冷却塔布置时，受周围环境影响，冷却效果达不到设计要求，例如：多塔布置湿空气回流的影响，建筑物塔壁、广告牌对气流通畅的影响。
③冷却塔自身质量会影响其热工性能。
目前，国产冷却塔，技术含量不高，市场准入条件较低，厂家生产规模不大，质量难以保证，冷却塔在运转一定时间后，出现填料塌陷，配水不均等都影响到冷却效果，在实际工程中，经常出现冷却塔出水温度达不到设计参数要求的现象。
④降低冷却塔出水温度，利于制冷机高效运转。
空调制冷机组用电量很大，远远高于冷却循环水系统，包括冷却塔风机的用电量。
冷却塔选型时适当放大，对于制冷机高效运转，节约运转费用有很大好处。
3 冷却塔的集水设施
冷却塔出水的集水设施有两种：集水塔盘和专用集水池（或冷却水箱），在设计时究竟设不设专用集水池，一直存在争议，有人认为：不设专用集水池，循环泵可能将集水盘内水抽空，引起系统进气，造成水泵汽蚀。
另一些人认为，冷却塔带集水盘其目的就是不另外再做水池，集水盘设快速补水管，解决水泵抽空问题，那么是否设集水池？我们对不设集水池的系统运行进行分析：一般冷却塔的集水盘有效水深为300-400mm,加深集水盘的有效水深为
500-600m，在系统连续正常运行时，当水泵吸水管流速v>1.0m/s 时，吸水口旋涡较深，吸水口极易吸气。
当水泵吸水管流速v<0.6m/s 时，吸水口旋涡不致于将水抽空，也不致于使系统掺气，运行时，不断有水量损失，同时由浮球阀自动补充新水，集水盘处于最高水位。
但是，在系统启动时，由于冷却塔配水管及填料上的附着水来
不及补充至集水盘，造成集水盘水被抽空，停机时，配水管及填料上的附着水继续进入集水盘，这样造成集水盘水量溢流掉。
例如，对于单台冷却塔循环水量为500m3/h，冷却塔直径d=6.6m，冷却塔配水管至出水口高度为5.1m，塔内水流速为v=0.05m/s，经计算在塔内淋水时间为102s，在这段时间内，循环流量为14 m3，一般情况下，冷却塔集水盘可提供8 m3调节水量，其余6 m3水量要求补水在1.7min内补充，补充水管管径只有dn50，不能在短时满足补水要求，这样必将造成集水盘被抽空，通常解决办法采用快速补水管补水，快速补水管管径需要dn200，流速为1.92m/s，但是这么大的快速补水管，并且需要瞬时提供这么大的水量，一般难以实现。
冷却塔一般放在裙房顶或主楼屋顶，市政自来水无论从水量水压上均难以满足要求，如果采用加压补水，系统将会变得更复杂，且操作不便，也非常不经济。
对于办公楼、商业建筑等空调，一般为白天运行，夜间停机，这样必将造成每天开机时，出现集水盘被抽空，停机时出现溢水现象。
4 结语
总之，民用建筑空调冷却循环水系统设计，应与给排水其他系统一样，精心设计，注重冷却水量与空调制冷量相吻合。
设计时，选择冷却塔应考虑留有余量，降低制冷系统能耗。
为了使冷却循环水系统启动、停机时运行顺利，操作简便，冷却塔宜设专用集水池。
合理确定供、回水管管径，保证冷却循环水系统及空调系统正常运行，从而保证工程的设计质量，为节能减排做出应有的努力和贡献。
参考文献
[1]gb50015-2003建筑给水排水设计规范[s].北京:中国计划出版社,2003
[2]gb/t50102-2003工业循环水冷却设计规范[s].北京:中国计划出版社,2003
[3]核工业部第二设计研究院.给水排水设计手册（第二册）[m].2版.北京：中国建筑工业出版社
[4]姜乃昌,陈锦章.水泵及水泵站[m].北京:中国建筑工业出版社
[5]严煦世,等.给水工程[m].北京:中国建筑工业出版社
[6]梅棋,朱玉平,魏广宏,等.北京地铁复八线循环冷却水系统改造方案研究[j].都市快轨交通,2005(5)。
