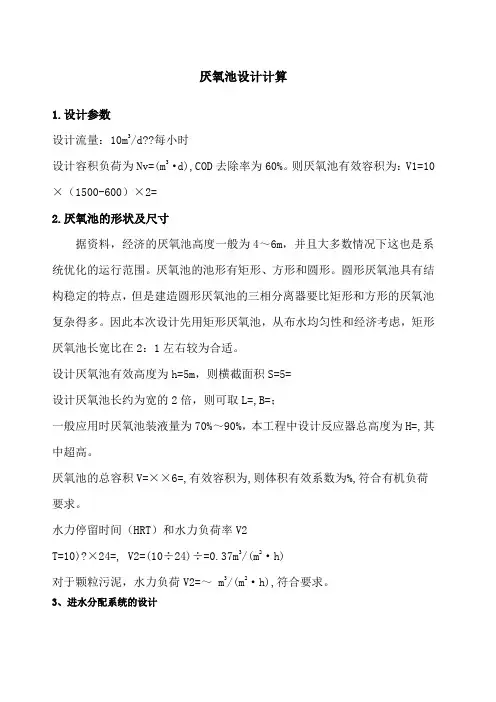

厌氧池设计计算1.设计参数设计流量：10m3/d??每小时设计容积负荷为Nv=(m3·d),COD去除率为60%。
则厌氧池有效容积为：V1=10×（1500-600）×2=2.厌氧池的形状及尺寸据资料，经济的厌氧池高度一般为4～6m，并且大多数情况下这也是系统优化的运行范围。
厌氧池的池形有矩形、方形和圆形。
圆形厌氧池具有结构稳定的特点，但是建造圆形厌氧池的三相分离器要比矩形和方形的厌氧池复杂得多。
因此本次设计先用矩形厌氧池，从布水均匀性和经济考虑，矩形厌氧池长宽比在2：1左右较为合适。
设计厌氧池有效高度为h=5m，则横截面积S=5=设计厌氧池长约为宽的2倍，则可取L=,B=；一般应用时厌氧池装液量为70%～90%，本工程中设计反应器总高度为H=,其中超高。
厌氧池的总容积V=××6=,有效容积为,则体积有效系数为%,符合有机负荷要求。
水力停留时间（HRT）和水力负荷率V2T=10)?×24=, V2=(10÷24)÷=0.37m3/(m2·h)对于颗粒污泥，水力负荷V2=～ m3/(m2·h),符合要求。
3、进水分配系统的设计本次设计采用一管多点的布水方式，布水点数量与处理废水的流量、进水浓度、容积负荷等因素有关。
为配水均匀，出水孔孔径一般为10～20mm,常采用15mm，孔口向下或与垂线成呈45°方向，为了使穿孔管各孔出水均匀，要求出口流速不小于2m/s。
本厌氧池采用连续进料方式，布水孔孔口向下，有利于避免管口堵塞，而且由于厌氧池底部反射散布作用，有利于布水均匀。
为了增强污泥与废水之间的接触，减少底部进水管的堵塞，建议进水点距厌氧池底200～250mm，本次设计布水管离厌氧池底部200mm。
4、排泥系统的设计一般认为，排出剩余污泥的位置在厌氧池的1/2高度处，但大都推荐把排泥设备安装在靠近厌氧池的底部，也有人在三相分离器下处理设计排泥管，以排除污泥床上面部分的剩余絮状污泥，而不会把颗粒污泥排走，对于厌氧池排泥系统，必须同时考虑在上、中、下不同位置设排泥设备，应根据生产运行中的具体情况考虑实际的排泥要求，来确定排泥位置。
根据厌氧池设计计算
根据厌氧池设计计算
介绍
本文档旨在根据厌氧池的设计要求进行计算。
厌氧池是一种用于处理和处理有机废物的生物反应器。
以下是根据设计要求计算厌氧池所需的一些关键因素。
厌氧池尺寸计算
首先，确定厌氧池的尺寸是设计过程中的一项重要任务。
以下是计算厌氧池尺寸的一些建议：
1. 确定废物的日产量：根据废物处理需求，确定每天产生的废物量。
2. 确定厌氧池的深度：根据废物处理需求和体积负荷，计算出需要多深的厌氧池。
3. 确定厌氧池的直径：根据深度和体积负荷，计算出所需的厌氧池直径。
厌氧池温度控制计算
在设计厌氧池时，温度控制是至关重要的。
以下是计算厌氧池温度控制的一些建议：
1. 确定所需的温度：根据废物种类和处理要求，确定厌氧池所需的温度范围。
2. 确定供热和降温的需求：根据环境温度和废物产生的热量，计算出所需的供热和降温能力。
厌氧池搅拌计算
搅拌是维持厌氧池内均匀温度和混合废物的重要步骤。
以下是计算厌氧池搅拌的一些建议：
1. 确定搅拌频率：根据废物种类和处理要求，确定厌氧池的搅
拌频率。
2. 确定搅拌设备的功率：根据池的尺寸和废物的特性，计算出
所需的搅拌设备功率。
结论
通过以上计算指南，可以根据厌氧池设计要求进行相应的计算。
请根据具体需求和实际情况，结合实际工程经验进行计算和调整。
注意：本文档提供的计算建议仅供参考，并不代表法律意见。
在实际应用中，请始终遵循相关法律法规并咨询专业人士。
厌氧池设计计算

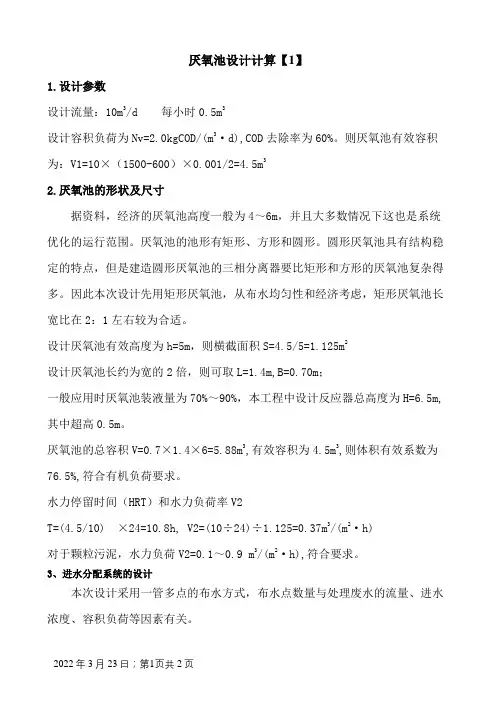

厌氧池设计计算【1】1.设计参数设计流量：10m3/d 每小时0.5m3设计容积负荷为Nv=2.0kgCOD/(m3·d),COD去除率为60%。
则厌氧池有效容积为：V1=10×（1500-600）×0.001/2=4.5m32.厌氧池的形状及尺寸据资料，经济的厌氧池高度一般为4～6m，并且大多数情况下这也是系统优化的运行范围。
厌氧池的池形有矩形、方形和圆形。
圆形厌氧池具有结构稳定的特点，但是建造圆形厌氧池的三相分离器要比矩形和方形的厌氧池复杂得多。
因此本次设计先用矩形厌氧池，从布水均匀性和经济考虑，矩形厌氧池长宽比在2：1左右较为合适。
设计厌氧池有效高度为h=5m，则横截面积S=4.5/5=1.125m2设计厌氧池长约为宽的2倍，则可取L=1.4m,B=0.70m；一般应用时厌氧池装液量为70%～90%，本工程中设计反应器总高度为H=6.5m,其中超高0.5m。
厌氧池的总容积V=0.7×1.4×6=5.88m3,有效容积为4.5m3,则体积有效系数为76.5%,符合有机负荷要求。
水力停留时间（HRT）和水力负荷率V2T=(4.5/10) ×24=10.8h, V2=(10÷24)÷1.125=0.37m3/(m2·h)对于颗粒污泥，水力负荷V2=0.1～0.9 m3/(m2·h),符合要求。
3、进水分配系统的设计本次设计采用一管多点的布水方式，布水点数量与处理废水的流量、进水浓度、容积负荷等因素有关。
为配水均匀，出水孔孔径一般为10～20mm,常采用15mm，孔口向下或与垂线成呈45°方向，为了使穿孔管各孔出水均匀，要求出口流速不小于2m/s。
本厌氧池采用连续进料方式，布水孔孔口向下，有利于避免管口堵塞，而且由于厌氧池底部反射散布作用，有利于布水均匀。
为了增强污泥与废水之间的接触，减少底部进水管的堵塞，建议进水点距厌氧池底200～250mm，本次设计布水管离厌氧池底部200mm。
厌氧池设计计算
.1.1 设计参数 设计流量：Q=0.183m3/s 停留时间：T=2h 污泥浓度：X=2.5g/L 污泥回流液浓度： X R =6 g/L .1.2 计算 . 按停留时间计算：V=QT= . 一般厌氧池身高为 4-6m，本设计取 H=5m V 厌氧池面积： A =1317.6/5=263.52 ㎡ H 取厌氧池长为 24m，则宽取 12m 24m . 污泥回流比： R
