１００ 毫秒时 探测器就将报警
１０．４ 发射器开关设置
发射器
９．５ 射束强度控制器
ＳＷＩＴＣＨ
当使用最大探测距离时射束强度效果最佳 若探 测器的安装距离较短 将有多余的射束能量通过附
１ ＴＥＳＴ ＭＯＤＥ
ＯＮ ＯＦＦ
近的墙面反射到接收器 还
２ ＴＥＳＴ ＢＥＡＭ
ＵＰＰＥＲ ＬＯＷＥＲ
可能影响其它探测器 可通 过射束强度调节钮对射束强 度进行调节 参见 １０．３设置 部分 射束强度将随着距离 的增加而衰减 探测器间距
开关 ４ 位置影响， 上 下模组均处于接收状态
利用转轴对发射器光学模
组上方 １０－１５ｃｍ 处视线范围
进行水平角度调整
照准器
观察到的视图
利用水平和垂直调节螺丝 调节座 进行调节 将接收器定位在
视图圈的中心
垂直调节螺丝
水平调节螺丝
１１．３ 对接收器进行调试
ａ 对接收器的上光学模组进行准指示蜂鸣器
恢复为正常的四光束接收及发射模式 １１．０ 调试 １ １ ． １ 接通系统电源 将发射器和接收器的 Ｔ Ｅ Ｓ Ｔ ＭＯＤＥ 开关设置为 ＯＮ 位置 ＴＥＳＴ ＢＥＡＭ 设置为 ＵＰＰＥＲ 的位置（设置方法见 １０．２ 及 １０．４）
１１．２ 从发射器的上通道光学模组的一边通过照准
金属杆直径（４０．６４－４３．１８ｍｍ）
金属杆上背对背安装
美国 线规
ＡＷＧ２２ ＡＷＧ１９ ＡＷＧ１７ ＡＷＧ１４
ＡＸ８０Ｑ １２ＶＤＣ ２８ＶＤＣ １００ ９００ １９０ １，７００ ３４０ ２，９００ ６００ ５，０００
最远距离（米） ＡＸ１１０Ｑ
１２ＶＤＣ ２８ＶＤＣ ８０ ７３０ １５０ １，４２０ ２８０ ２，５８０ ５００ ４，５７０

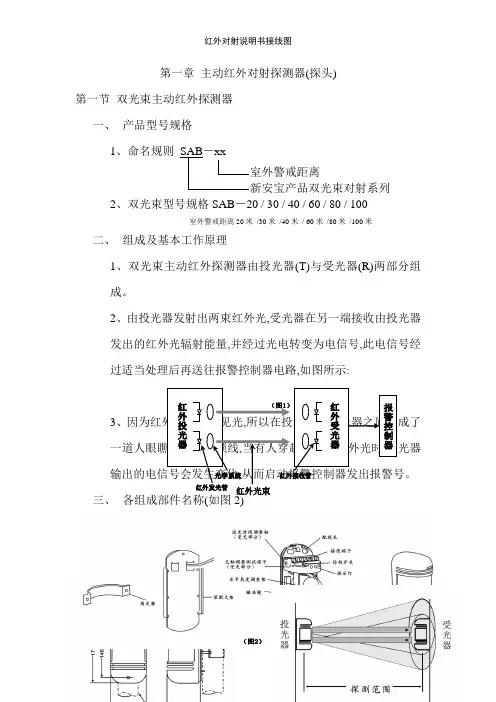

红外对射说明书接线图
第一章主动红外对射探测器(探头)第一节双光束主动红外探测器一、产品型号规格1、命名规则SAB－xx室外警戒距离新安宝产品双光束对射系列2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100室外警戒距离20米/30米/40米/ 60米/80米/100米二、组成及基本工作原理1、双光束主动红外探测器由投光器(T)与受光器(R)两部分组成。
2、由投光器发射出两束红外光,受光器在另一端接收由投光器发出的红外光辐射能量,并经过光电转变为电信号,此电信号经过适当处理后再送往报警控制器电路,如图所示:3、因为红外光为不可见光,所以在投光器与受光器之间构成了一道人眼瞧不同的封锁线,当有人穿越或阻挡红外光时,受光器输出的电信号会发生变化,从而启动报警控制器发出报警号。
三、各组成部件名称(如图2)五、外形尺寸(如图3) 六、探测示意图(如图4)七、产品特点:※自动增益电路(AGC)设计,适应雨、雾、雪等恶劣天气;※采用日本技术菲涅尔螺纹透镜,多重聚焦,抗杂光能力强;※使用进口大功率发射管(金属包装管),光束射程远;※外壳采用PC塑料,韧性好,不变形,抗紫外线穿透能力强;※防雷电路设计。
※受光指示、OK指示、瞄准镜、对准电压测试八、主要技术参数:九、接线方法:十、安装与调试:1、安装方式有墙壁安装方式与固定支架安装方式(见说明书);2、按九所示接线连接;3、调试:⑴取下瞄准镜,进行远距离观察;⑵调整上下调整螺钉及水平调整支架,使对面的探测器影像落入瞄准镜中间部位,此时受光器GOOD指示灯应点亮;⑶将万用表笔插入测试孔,再重复⑵的划线部分操作,使测试电压为4V左右为探测器正常工作状态,如调试使测试电压为4、3～4、5时,受光器GOOD指示灯最亮,探测器则处于最佳工作状态。
十一、注意事项:1、投光器与受光器之间不应遮挡物;2、安装支架(与基础)要稳固;3、受光器不能正对太阳;4、外管保持清洁;。
红外对射实验报告内容
红外对射实验报告内容1. 实验目的通过对红外对射器件的使用和实验，了解红外对射原理，掌握红外对射器件的使用方法，并验证实验结果。
2. 实验材料和装置2.1 实验材料- 红外对射器件（发射器和接收器）- 面包板- 连接线- 电阻- Arduino开发板- 电脑2.2 实验装置- 计算机软件开发环境- Arduino IDE- 电压电流源3. 实验原理红外对射器件是由红外发射器和红外接收器组成的对射装置。
红外发射器工作时产生一定频率的红外辐射，红外接收器则能够接收到发射器发出的红外辐射。
当接收器接收到红外辐射时，会产生一个电压信号。
当有物体挡住红外射线时，接收器便得不到红外辐射，电压信号的产生就会消失。
通过监测接收器的电压信号的变化，就可以判断是否有物体在发射器和接收器之间。
4. 实验步骤4.1 搭建实验电路将红外对射器件的发射器和接收器分别连接到面包板上，并使用连接线将它们与Arduino开发板连接起来。
为了控制发射器和接收器之间的红外射线，还需在电路中加入合适的电阻。
4.2 编写程序在Arduino IDE中编写程序，通过控制Arduino开发板上的IO口来控制红外发射器的开关。
当红外接收器接收到红外辐射时，将相应的输出结果通过串口传输给电脑。
4.3 上传程序将程序上传到Arduino开发板中，确保程序正常运行。
4.4 进行实验在实验环境中，分别进行有物体和无物体的情况下的红外对射测试。
记录下红外接收器的输出结果，并与预期结果进行比较。
5. 实验结果和分析根据实验结果，可以观察到红外接收器在有物体时输出结果稳定在高电平，当无物体遮挡红外射线时，输出结果为低电平。
这说明红外对射器件能够准确地监测到物体的存在与否。
6. 实验总结通过本次实验，我们了解了红外对射器件的原理和应用，并通过实验验证了实验结果的准确性。
红外对射器件在安防系统、自动门控制以及避障等方面有重要的应用价值。
在实际应用中，还需根据需求进行更复杂的设计和开发。

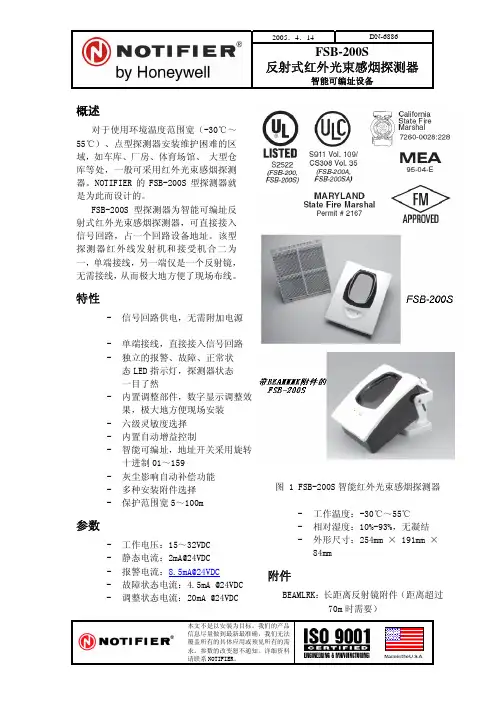

诺蒂菲尔FSB-200S红外线对射说明书
图 1 FSB-200S 智能红外光束感烟探测器
- 工作温度：-30℃～55℃ - 相对湿度：10%-93%，无凝结 - 外形尺寸：254mm × 191mm ×
84mm
附件
BEAMLRK：长距离反射镜附件（距离超过 70m 时需要）
本文不是以安装为目标。我们的产品 信息尽量做到最新最准确，我们无法 覆盖所有的具体应用或预见所有的需 求。参数的改变恕不通知。详细资料 请联系 -6886
FSB-200S
反射式红外光束感烟探测器
智能可编址设备
概述
对于使用环境温度范围宽（-30℃～ 55℃）、点型探测器安装维护困难的区 域，如车库、厂房、体育场馆、 大型仓 库等处，一般可采用红外光束感烟探测 器。NOTIFIER 的 FSB-200S 型探测器就 是为此而设计的。
2005．4．14
DN-6886
FSB-200S
反射式红外光束感烟探测器
智能可编址设备
BEAMMMK：安装附件（天花板或墙面安装， 可以增加调整角度）
BEAMSMK：表面安装附件
图 2 FSB-200S 安装示意图
图 2 FSB-200S 接线及功能示意图
本文不是以安装为目标。我们的产品 信息尽量做到最新最准确，我们无法 覆盖所有的具体应用或预见所有的需 求。参数的改变恕不通知。详细资料 请联系 NOTIFIER。
FSB-200S 型探测器为智能可编址反 射式红外光束感烟探测器，可直接接入 信号回路，占一个回路设备地址。该型 探测器红外线发射机和接受机合二为 一，单端接线，另一端仅是一个反射镜， 无需接线，从而极大地方便了现场布线。
特性
- 信号回路供电，无需附加电源
- 单端接线，直接接入信号回路 - 独立的报警、故障、正常状

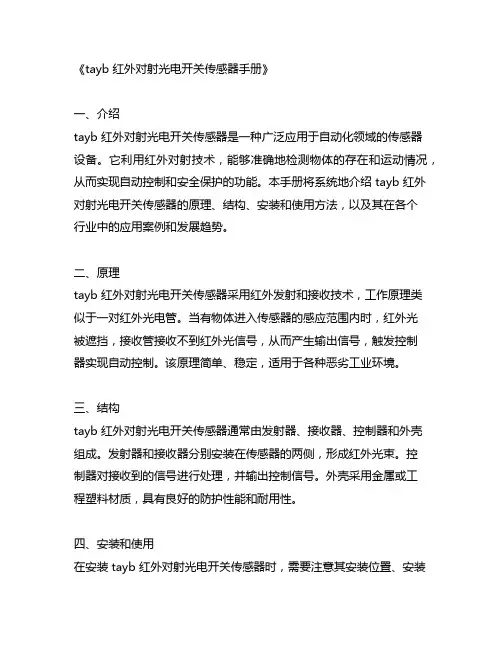

tayb 红外对射光电开关传感器 手册
