无机非金属材料工厂设计概论资料
无机非金属材料工厂设计概论

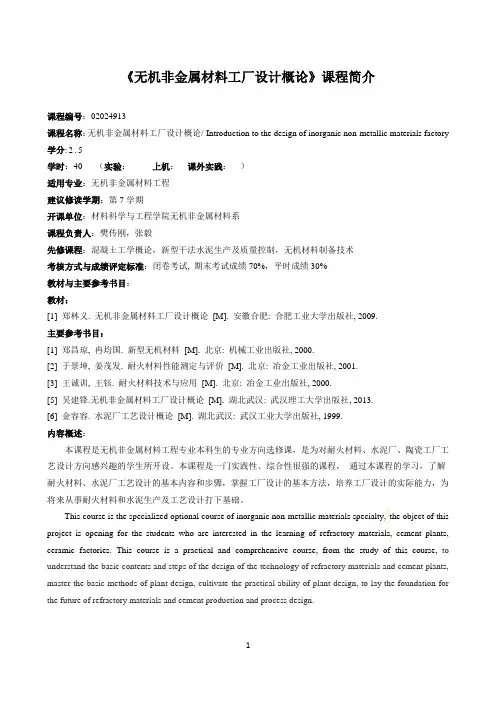

《无机非金属材料工厂设计概论》课程简介课程编号：02024913课程名称：无机非金属材料工厂设计概论/Introduction to the design of inorganic non-metallic materials factory 学分:2.5学时：40 （实验：上机：课外实践：）适用专业：无机非金属材料工程建议修读学期：第7学期开课单位：材料科学与工程学院无机非金属材料系课程负责人：樊传刚，张毅先修课程：混凝土工学概论，新型干法水泥生产及质量控制，无机材料制备技术考核方式与成绩评定标准：闭卷考试, 期末考试成绩70%，平时成绩30%教材与主要参考书目：教材：[1] 郑林义. 无机非金属材料工厂设计概论[M]. 安徽合肥: 合肥工业大学出版社, 2009.主要参考书目：[1] 郑昌琼, 冉均国. 新型无机材料[M]. 北京: 机械工业出版社, 2000.[2] 于景坤, 姜茂发. 耐火材料性能测定与评价[M]. 北京: 冶金工业出版社, 2001.[3] 王诚训, 王钰. 耐火材料技术与应用[M]. 北京: 冶金工业出版社, 2000.[5] 吴建锋.无机非金属材料工厂设计概论[M]. 湖北武汉: 武汉理工大学出版社, 2013.[6] 金容容. 水泥厂工艺设计概论[M]. 湖北武汉: 武汉工业大学出版社, 1999.内容概述：本课程是无机非金属材料工程专业本科生的专业方向选修课，是为对耐火材料、水泥厂、陶瓷工厂工艺设计方向感兴趣的学生所开设。
本课程是一门实践性、综合性很强的课程，通过本课程的学习，了解耐火材料、水泥厂工艺设计的基本内容和步骤，掌握工厂设计的基本方法，培养工厂设计的实际能力，为将来从事耐火材料和水泥生产及工艺设计打下基础。
This course is the specialized optional course of inorganic non-metallic materials specialty,the object of this project is opening for the students who are interested in the learning of refractory materials, cement plants, ceramic factories. This course is a practical and comprehensive course, from the study of this course, to understand the basic contents and steps of the design of the technology of refractory materials and cement plants, master the basic methods of plant design, cultivate the practical ability of plant design, to lay the foundation for the future of refractory materials and cement production and process design.1《无机非金属材料工厂设计概论》教学大纲课程编号：02024913课程名称：无机非金属材料工厂设计概论/Introduction to the design of inorganicnon-metallic materials factory学分:2.5学时：40 （实验：上机：课外实践：）适用专业：无机非金属材料工程建议修读学期：第7学期开课单位：材料科学与工程学院无机非金属材料系课程负责人：张毅先修课程：混凝土工学概论，新型干法水泥生产及质量控制，无机材料制备技术一、课程性质、目的与任务【课程性质】本课程是无机非金属材料工程专业本科生的专业方向选修课，是为对耐火材料、水泥厂、陶瓷工厂工艺设计方向感兴趣的学生所开设。
无机非金属材料制品厂工艺设计概论
无机非金属材料制品厂工艺设计概论无机非金属材料制品厂是以无机非金属材料为原料，经过工艺设计和制造加工而成的产品的生产场所。
无机非金属材料制品广泛应用于建筑、化工、电子、冶金、航空等领域，对于现代产业的发展起到了重要的推动作用。
本文将从工艺设计的概念、工艺设计的原则和具体应用等方面进行介绍。
一、工艺设计的概念工艺设计是指根据产品的性能要求和生产规模等因素，通过合理地确定原料的配方、工艺流程、设备选型、工艺控制等关键技术要求，从而保证产品的质量、成本和生产效率的一项工作。
工艺设计直接影响着产品的质量、成本和生产效率，对于产品制造过程的稳定性和可控性起到重要的作用。
二、工艺设计的原则1.适应产品要求：工艺设计应根据产品的性能要求，确定适合的原料配方和工艺流程，以满足产品性能的要求。
2.可行性和经济性：工艺设计要考虑原料的可获得性、加工设备的可靠性、生产过程的稳定性和成本的控制等因素，保证工艺的可行性和经济性。
3.可控性和稳定性：工艺设计要有一套科学合理的工艺控制方法，以保证产品质量的稳定性和可控性，并对工艺参数进行精确测量和调整，提高工艺过程的稳定性和可控性。
4.技术先进性：工艺设计应采用先进的技术手段和设备，提高生产效率和产品质量，并注重工艺流程的创新和改进。
三、工艺设计的具体应用无机非金属材料制品厂的工艺设计主要包括原料配方的确定、工艺流程的制定、设备选型和工艺控制等方面的工作。
1.原料配方的确定：工艺设计根据产品的性能要求，选择合适的原料，并确定其配比和性能参数，以保证产品的质量和性能。
2.工艺流程的制定：工艺设计应根据产品的生产规模和设备状况，确定合理的工艺流程，包括原料的处理、配料、混合、成型、烧结等工艺环节，以保证产品的制造过程的稳定性和可控性。
3.设备选型：工艺设计需要选择适合产品制造过程要求的设备，包括原料处理设备、混合设备、成型设备和烧结设备等，以提高生产效率和产品质量。
4.工艺控制：工艺设计需要制定科学合理的工艺控制方法，包括温度、压力、速度、时间等工艺参数的测量和调整，以保证产品制造过程的稳定性和可控性，并提高产品的质量和成本控制。
无机非金属材料工厂设计概论
无机非金属材料工厂设计概论1. 引言说到无机非金属材料，咱们常常会觉得它们离我们很远，似乎是个高大上的词汇，跟我们平常的生活没啥关系。
其实，真相恰恰相反！这些材料可是咱们生活中无处不在的“小伙伴”。
从建筑的水泥到陶瓷的餐具，再到电器的绝缘材料，它们每天都在默默地为我们的生活添砖加瓦。
今天呢，我就带大家聊聊无机非金属材料工厂设计的那些事儿，保证你听完后能一拍大腿，恍然大悟！2. 无机非金属材料的魅力2.1 材料的分类首先，咱们得搞清楚这些材料到底有哪些。
无机非金属材料其实就是不含金属元素的材料，分为几大类，比如陶瓷、玻璃、混凝土等等。
每一类材料都有自己的特点，像陶瓷那样耐高温、耐磨，玻璃则透光性好，混凝土坚固耐用，简直是“百搭”之选。
你说，日常生活中能没它们的影子吗？2.2 应用的广泛性说到应用，那真是太广泛了！想象一下，没有陶瓷的杯子，咱们喝水得多麻烦？没有混凝土的建筑，那我们可就得在大风大浪中寻求庇护了。
而且，最近无机非金属材料还被用到了新兴的科技领域，像太阳能电池、光纤材料等，真是步步高升，让人眼前一亮。
3. 工厂设计的重要性3.1 功能布局说完了材料的本事，咱们来聊聊工厂设计。
一个好的工厂设计就像一位优秀的指挥家，能让各个乐器和谐地奏出美妙的交响曲。
工厂的功能布局非常关键，得确保原材料的存放、生产线的流畅，以及产品的存储等各个环节都能高效运转。
想象一下，如果你把原材料放在了一边，成品却在另一边，那简直是“东边日出西边雨”，效率肯定低得吓人。
3.2 环境与安全当然，工厂的环境与安全也得放在首位。
无机非金属材料在生产过程中会产生一些粉尘和废气，咱们可不能让这些对环境造成影响。
要是工厂设计得好，通风系统到位，那可真是“春风得意马蹄疾”，生产安全又环保，大家都开心。
4. 现代工厂设计的趋势4.1 智能化再说说现代工厂设计的趋势。
现在可是“智能化”大行其道，咱们的工厂也不能落后。
利用自动化设备、智能控制系统，不仅提高了生产效率，还能减少人工成本，真是一举两得。
无机非金属工厂设计概论
无机非金属工厂设计概论绪论1.工程设计的特点①工程设计是一项目的性和针对性较强的工作。
其基本目的就是使工厂达产达标。
②工程设计是一项重经验和重依据的工作。
把可靠性和安全性放在首位。
③工程设计追求整体的最优效果。
④工程设计主要问题的解决往往要进行方案比选。
⑤工程设计过程从总体来说一般是比较复杂的。
⑥工程设计过程有其自身的一般规律。
第一章1．基本建设程序的概念是指基本建设项目从立项到决策，经过设计、施工、试生产、竣工验收知道后评价的全部过程及其先后顺序。
2．基本建设程序的三个阶段、七个步骤、十二项内容。
3．项目建议书是项目拟建单位或业主根据各种方针政策和规划结合资源情况提出的基本建设项目立项建议，不是项目的最终决策文件。
4．项目建议书表达的是对建设项目的轮廓设想和投资意愿，用来分析和说明拟建项目建设的必要性。
条件的可行性、获利的可能性，并以论述建设的必要性为主。
5．项目建议书对于财政直接投资的项目是必须要编制的，而且应经过有关部门审核标准。
对于社会投资项目则由投资人决定是否编制项目建议书，项目建议书不是向政府提交项目申请报告的必须文件。
6．新开工报告：对新开工项目而言，包括本年度新开工的新建项目和本年度开始扩建或恢复建设的项目，不包括往年已经开始而未完工在本年度继续施工的项目。
7．后评价：是对已建成投产的基本建设项目从立项决策、设计施工到竣工投产、生产运营全过程的评价，可作为同类型项目立项决策和建设的参考依据。
第二章1．建设前期工作的主要内容就是编制项目建议书和可行性研究报告，目的就是进行项目的立项及审批。
2．可行性研究主要是论证建设的必要性、技术上的可行性和经济方面的合理性。
3．可行性研究报告在项目建议书获得批准后编制，大型项目的可行性研究必须委托给有工程咨询资质的单位编制。
可行性研究报告经批准后，不得随意修改变更。
如确实需要修改，需经原审批机关同意重新审批。
4．有了批准的项目建议书，才能编制可行性研究报告；有了批准的可行性研究报告，才能编制设计任务书；有了批准的设计任务书〔或可行性研究报告〕，才能进行初步设计。
无机非金属材料工厂工艺设计概论
无机非金属材料工厂工艺设计概论1. 引言无机非金属材料工厂是生产无机非金属材料的专门工厂。
本文将介绍无机非金属材料工厂的工艺设计概论，包括工厂的布局设计、生产过程流程以及设备选择和优化等内容。
2. 工厂布局设计无机非金属材料工厂的布局设计是工艺设计的重要一环。
合理的布局设计可以提高生产效率，减少生产成本，并保证工人的安全和舒适。
一般来说，无机非金属材料工厂的布局可以分为以下几个区域：2.1 原料储存区原料储存区是用来储存原料的地方。
根据原料的性质和数量，可以设计合适的储存设备和储存方式，如仓库、罐区等。
2.2 生产区生产区是进行材料生产过程的地方。
根据生产工艺的不同，可以设计不同的生产线，并将其合理布置在生产区内。
同时，为了提高工作效率，生产区还可以设置一些辅助设备，如搬运设备、输送设备等。
2.3 产品储存区产品储存区是用来储存成品的地方。
根据产品的特性和数量，可以设计合适的储存设备和储存方式，如仓库、罐区等。
2.4 办公区和生活区办公区和生活区是用来供工厂管理人员和工人办公和生活的地方。
办公区可以设置办公室、会议室等设施；生活区可以设置食堂、宿舍等设施。
3. 生产过程流程无机非金属材料的生产过程一般包括以下几个步骤：原料处理、成品制备、成品加工等。
3.1 原料处理原料处理是将进入工厂的原料进行预处理的过程。
预处理主要包括清洗、破碎、筛分等操作，以提高原料的质量和适应后续的生产工艺。
3.2 成品制备成品制备是将原料经过一系列化学或物理变化，获得最终成品的过程。
成品制备的具体工艺流程根据不同的无机非金属材料而不同，可以包括烧结、熔融、晶体生长等工艺步骤。
3.3 成品加工成品加工是对成品进行进一步加工和改良的过程。
成品加工可以通过研磨、切割、涂层等操作，获得符合特定需求的产品。
4. 设备选择和优化在无机非金属材料工厂的工艺设计中，设备选择和优化是非常重要的一环。
合理的设备选择可以提高生产效率，降低能耗，降低生产成本。
无机非金属材料工厂设计概论-03-02-3
旋风式选粉机的工艺特点
存在问题： 旋风式选粉机的分级结构与离心式选粉机相似，对 离心式选粉机所存在的主要缺陷（如分级力场不稳定、 机壁效应、存在局部涡流等）都未能消除。分级性能 的改善有限。
旋风式选粉机已有洪堡—维达格公司生产的洪堡—维达格型、 维达格公司生产的维达格型及日本通过技术合作生产的川绮一 维达格型等三种。SKET／ZAB公司制造的外通风式选粉机把可 调空气选粉机及选粉与细粉沉降过程分开进行的原理结合在一 个机组中，其性能与旋风式选粉机相同。目前使用的各种旋风 式选粉机都是在它们的基础上研究发展起来的。
3.2 旋风式选粉机的工艺特点
1）转子转速与系统的循环风量可分别调节，既易于调节产品 细度，也扩大了细度的调节范围。 水泥产品的比表面积可调范围为2500-7000cm2/g。 2）采用小直径的旋风收尘器收集细粉，提高了细粉的收集效 率，减少了细粉的循环量，选粉效率提高，处理风量增加。其 收集效率可达90%，而离心式选粉机的收集效率仅为50%。 3）在相同的选粉能力下，旋风式选粉机的机体直径较离心式 选粉机小，分级室单位截面积的处理物料量比离心式选粉机高 2~2.5倍。 4）风叶磨损小、运转平稳、调整灵活方便、适应于产品的冷 却和烘干等。 旋风式选粉机的选粉能力已可达500 t/h，得到日益广泛的 应用。
离心式选粉机存在问题的分析
1）选粉机无明确的分级界面和稳定的分级力场，分级精度低。 离心式选粉机内颗粒的受力情况： 重力Fg：大小与颗粒质量成正比； 离心力Fe ： 大小随颗粒所处位臵不同而变化； 气体阻力Fd ： 方向与大小均随所处位臵不同而变化。 分级区内截面形状变化较大，致使各截面的气流速度的大小与方向 变化较大，分级气流不能形成稳定、均齐的分级力场。 分级区内同一粒径大小的颗粒因所处位臵不同而受到大小与方向都 不同的合力。 由上而下的分级气流在分级区上部盖风板处，因突然变向形成一死 角，在死角内形成局部涡流，干扰分级区的流场； 机壁效应的存在，也影响细粉的分离，使部分细粉与粗粉一起碰到 内壁而沉降。
无机非金属材料工厂设计概论-02
工艺设计中需要高度重视的事项：
工艺设计的一些重大原则：生产方法的确定； 主要生产设备（如水泥厂窑、磨、破碎机、烘 干机、包装机等）的型式、规格、台数的选 择；各生产车间的流程、工艺布臵及其在总 平面图上恰当的位臵等。 设计中的一些具体问题：如传动设备的选定、 设备之间互相衔接的溜管、溜槽的角度、加 工制作、安装等。 这些一般在初步设计阶段予以解决，而一些具 体细节的处理，则在施工图设计阶段处理。
初步设计的步骤
2）选择生产工艺流程及主机设备；
3）确定主要工艺参数、定额指标及车间工作制度； 4）物料平衡计算、设备选型及计算、储库平衡计算；
5）绘制全厂生产车间总平面轮廓图、工厂总平面资 料图；
全厂生产车间总平面轮廓图(方块图)，主要表示各车间的 相对位臵，是总图专业人员进行工厂总平面布臵图设计的主要 依据。
物料平衡计算的基础资料 1、 烧成车间生产能力和工厂生产能力的计算 2 、原燃材料消耗定额的计算 3 、原燃料的需要量与物料平衡表的编制
2012年底前，淘汰窑径3.0米以下水泥机械化立窑生产线、 窑径2.5米以下水泥干法中空窑(生产高铝水泥的除 外)、 水泥湿法窑生产线(主要用于处理污泥、电石渣等的除外)、 直径3.0米以下的水泥磨机(生产特种水泥的除外)以及水泥 土(蛋)窑、普通立窑等落后水泥产能。
一、 水泥厂物料平衡计算
以窑的熟料产量作为物料平衡的计算基准 1）年平衡法：工厂规模以水泥年产量表示， 取熟料年产量为基准； 2）周平衡法：工厂规模以熟料日产量表示， 取熟料周产量为基准。 生料各组分配合比，由配料计算确定；
物料平衡计算的基础资料
无机非金属材料工厂设计概论-第三章
无机非金属材料工厂工艺设计概论
物料平衡计算的作用：
1．计算从原料进厂至成品出厂各工序所需处理 的物料量，作为确定车间生产任务、设备选型 及人员编制的依据。 2．计算各种原料、辅助材料及燃料需要量作为 总图设计中确定运输量、运输设备和计算各种 堆场、料仓面积的依据。 3．计算水、电和劳动力的需要量，确定原材料、 燃料等的单位消耗指标，作为公用设计和计算 产品成本等的依据。
将各种物料消耗定额乘以烧成系统生产能 力，可求出各种物料的需要量。例如，将湿石 灰百消耗定额乘以熟料周产量便得出湿石灰石 每周需要量；乘以熟料年产量便得出湿石灰石 每年需要量。 将计算结果汇总成物料平衡表，其格式如 表3—2所示（p60）。
湖南科技大学化学化工学院
无机非金属材料工厂工艺设计概论
湖南科技大学化学化工学院
无机非金属材料工厂工艺设计概论
4. 水泥厂配料计算实例
原料与煤灰的化学成份
名称 烧失量 SiO2
2.42 70.25 34.42
表4－10
CaO
53.13 1.47 3.53
Al2O3
0.31 14.72 11.53
Fe2O3
0.19 5.48 48.27
MgO
0.57 0.92 0.09
湖南科技大学化学化工学院
无机非金属材料工厂工艺设计概论
2．原、燃材料消耗定额的计算
1）原料消耗定额: （1）考虑煤灰掺入时，1t熟料的干生料理论消 耗量:
KT
100s 100 I
式中 KT——干生料理论消耗量(t/t熟料)； I ———干生料的烧失量(%)； s ——煤灰掺如量，以熟料百分数表示(%)。
式中 Kf1——烧成用干煤消耗定额（t/t熟料); q ——熟料烧成熟耗(kJ/kg熟料); Q ——干煤低位热值(kJ/kg干煤); Pf——煤的生产损失，一般取3%。
武汉理工大学《无机非金属工厂设计概论》重点
6.建设项目的进度安排设想 7.投资匡算、资金筹措和经济效益初步分析 8.附图（拟建厂区域图） 9.附件（各类意向书及文件。例如供电、供水、土地征用、环保部门意见等） 2.2 可行性研究报告
1
无机非工厂设计概论
•可行性研究：论证项目技术上的可行性和经济方面的合理性。 •设计任务书又称计划任务书：在可行性研究的基础上，对项目的建设规模、生产方式、产品方
2.1 项目建议书
•在原料资源调查，销售市场预测的基础上，阐明建设项目的必要性和理由；落实建厂条件及资
金；作出效益评估；选择建厂规模及生产方式。 主要内容：1建设项目提出的必要性和依据（改扩建项目要说明现有企
•内容和深度
业概况）。2市场预测。包括国内外供需情况的现状和发展趋势；销售 预测和价格分析。3建设规模和产品方案设想。包括对建设规模的政策 1.前言 和产品结构的要求。4建设地点。包括建设地点的自然条件和社会条 阐明项目的来由 件；环境影响的初步评价；建设地点是否符合地区布置的要求。5资源 2.项目的名称 供给的可能性和可能性。6主要技术工艺设想需要引进技术和进口设备 3.项目提出的必要性及依据（有资源，能盈利） 的，须提出引进和进口的国别、厂商的设想；主要单项工程与辅助、 4.建厂规模、产品方案和生产方法的初步设想。 配套工程的总体部署设想。7外部协作条件 。主要包括材料、燃料、 电力、水源的供应和公司设施、运输条件等的配合情况。8投资预算 5.建厂条件 （包括投资方向调节税和物价因素影响的投资额）和资金筹措方案。 ①原材料供给的可能性及可靠性 包括所需投资的依据和来源；拟利用外资的，须说明理由和可能性； 资金偿还的措施和方式。同时写明建成后所需流动资金的估算额。9建 ②交通运输、水电 设工期预计。10经济效益和社会效益的初步评价。包括对企业财务和 ③建设场地 国民经济评价的初步分析；内部收益率、投资回收期和贷款偿还期等 ④环境保护 的预算。
无机非金属材料工厂工艺设计概论-合肥学院尹奇异
无机非金属材料工厂工艺设计概论-合肥学院尹奇异第一篇：无机非金属材料工厂工艺设计概论-合肥学院尹奇异1、何为基础建设程序？各阶段特点？基础建设程序是指基本建设全过程中各项工作必须遵循的先后顺序。
分为三个阶段：（1）基本建设前期工作阶段，包括环境影响评价、安全与评价、可行性研究、项目申请报告、设计文件编制。
（2）施工阶段，包括建设准备、组织施工，只有施工图完成后才能施工。
（3）竣工投产阶段，包括生产准备，竣工验收和交付使用.2、可行性报告的依据及作用。
依据：可行性研究报告主要从企业内部角度，从企业自身的需要出发，研究项目的厂址选择，工程技术方案，产品方案，市场前景，盈利能力等。
作用：防止和减小投资失误，保证呢过投资效益，企业在进行自主决策时，应编制可行性研究报告，对项目的市场前景、经济效益、资金来源，产品技术方案等内容进行分析和论证，作为投资决策的重要依据。
可行性研究报告的主要功能是满足企业自住投资决策的需要，其内容和深度可由企业根据决策需要和项目情况相应确定。
3、新建厂址如何选择？其重要依据条件？对将来建厂有何作用？a厂址需靠近原料基地或销售地区、b要有良好的交通运输条件、c场址有可靠的店里来源、d良好的工程地质条件、e厂址地形最好是宽阔平坦，并捎带倾斜、f厂址应有丰富的水源、g厂址应有良好的水文地质条件、h雨水，污水排出的可能、i要烤炉地震的因素、j大件设备的运输、k厂址应尽可能靠近居住区、厂址应有动力供应和给排水等便利条件、m厂址不应靠近堆置有机废料，化学废料，及对人体或生产不利的其他废料的地方、n应考虑卫生，防水，防震和人防等方面的要求。
重要依据条件：1.自然条件和技术条件，包括地形和地质、气象、给水和排水、动力供应、交通运输与施工条件。
2.经济条件：对不同的厂址方案，在选择时要综合分析烤炉选择最优方案。
作用：直接影响到建厂速度，建设投资，产品成本，生产发展和经营管理等各个方面。
4、工厂设计如何进行？其目标任务？作用？设计阶段：初步设计、技术设计、施工图设计。
无机非工厂设计概论
1、厂址选择报告的内容：选址依据及简况拟建厂基本情况厂址方案比较厂址方案推荐当地政府及有关方面对推荐厂址的意见结论、存在问题与建议2、环境影响评估是指在项目的可行性研究阶段，对其建设过程中和投产后给环境带来的影响及应采取的防治措施所作的评价与预测，由建设单位委托有关资质的单位承担。
3、初步设计文件：设计说明书、附件（图纸、设备一览表、材料估算表）和总概算说明书。
4、设计阶段一般可分为扩初设计和施工图设计二阶段，一些特别重大的或技术复杂的项目可分为初步设计、技术设计和施工图设计三阶段。
5、大型建设项目的初步设计文件按隶属关系向国务院主管部门或省、市、自治区提出审查意见，报国家建委批准。
6、在施工图设计中，不需另写施工图设计说明书，而一般将施工说明注写在有关的施工图上，所以文字必须简单明了。
7、在施工图上必须确定所有设备、建筑物、构筑物、道路、管线的确切位置及相互之间的关系尺寸。
NO.61、生产规模是工厂的年生产能力，是指工厂每年生产的符合国家规定质量标准的产品数量，不包括不合格品、次品和废品。
2、有了批准的项目建议书，才能编制可行性研究报告，有了批准的可行性报告，才能编制设计任务书，有了批准的设计任务书或可行性研究报告，才能进行初步设计。
3、总平面设计的任务是根据生产工艺的要求，结合场地的自然条件，合理布置厂区内部建筑物、构筑物、运输及动力设施等，全面的解决他们之间的相互协调问题，并使建筑物群有一定的艺术效果。
4、设计资料的分类：设计依据资料设计基础资料设计技术资料（1）设计依据资料：国家有关基本建设的文件项目建议书、设计任务书、厂址选择报告、环境影响报告书（表）、征用土地等文件原燃料供应协议、供水供电协议交通运输、协助工程、公用福利设施协作协议（2）设计基础资料：气象条件水文地质条件工程地质条件地形测量交通运输资料（3）设计技术资料：总图运输、工艺设备、公用工程、建筑结构、技术经济等专业技术参数、数据、图样、样本等资料先进工艺设备和技术的样本、资料、概预算定额、指标、价格等现行各专业设计规程、规范、规定，施工作业、建设条件等5、提资是设计的重要环节，工艺专业向其他专业提资，其他专业才可以开始设计6、提资的内容分为文字表格和图样两部分7、在初步设计阶段，工艺设计者向其他专业提交的内容有：车间设备一览表、工艺布置图及提资说明表、建筑设计资料、生活室资料等。
无机非金属材料工厂设计概论资料共44页文档
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
无机非金属材料工厂设计概论资料
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
无机非工厂设计概论说明书
h.油泵，油库（图中14,15）：通过油泵在油库中抽油，提供动力，油库四周建有围墙，防止漏油，且距离道路边缘15m远。
i.停车场（图中16）：面对物流入口，门前设置空旷的场地作停车广场，便于货车出车方便。
（6）充分利用地形：该地段较平缓，采用横平竖直原则。
3.5.1道路布置的相关技术指标
a．转弯半径：我厂货运车道最大转弯半径设置为12m，根据是否能通行重型载重汽车而定；适合一般二轴载重汽车的转弯半径为9m，防止车辆转弯发生碰撞，不行车辅助道转弯半径为3m。
b．道路宽度：我厂大型主干道道路宽为9m，次干道6-7m，辅助道路3-4m。
（3）注意建筑物有较好的朝向：最好布置成南北向或东西向；我厂厂内道路根据建筑物的朝向，主干道路两条南北向，两条东西向，一条南北向次干道，辅助道路若干。
（4）与道路两旁绿化及工程设施协调统一；
（5）节约用地和投资：工厂道路比城镇公路要求低（就车速和通行量而言），故尽可能选用较小的转弯半径和较窄的路面宽度。在交通不频繁的生活区和场内辅助生产区，采用尽端式道路比环形道路更能节约用地。
2012.5.8——2012.5.14上机绘图，熟悉CAD的操作，并对草图中的不足进行修改，完成厂房、厂区绿化和道路的布置；构建坐标网、并标出主要建、构筑物坐标，标出主要建筑物及构筑物的名称、编号、面积、层数。
2012.5.15——2012.5.20对绘制的总平面图精加工，绘制技术经济指标表格，图例表格和主要建筑物一览表。
4.进行多方案对比、听取多方意见；
5.考虑发展、扩建的需要。
6.用标准3#图纸画出草图，并打印一份陶瓷厂总平面Auto CAD设计图，比例最好选用常见比例，图纸附在实验报告后。
无机非金属材料工厂设计课件
无机非金属材料工厂设计课件本课件旨在介绍无机非金属材料工厂设计的目的和内容。
无机非金属材料是一类重要的工业材料，包括陶瓷、玻璃、水泥等，广泛应用于建筑、电子、化工等领域。
设计一个高效的无机非金属材料工厂对于提高产品质量、降低成本、提高生产效率具有重要意义。
本课件将从工厂布局、设备选型、生产流程等方面进行详细介绍，帮助研究者了解无机非金属材料工厂设计的基本原理和方法。
通过研究本课件，研究者将能够掌握无机非金属材料工厂设计的关键要点，为日后从事相关工程提供理论基础和操作指南。
希望本课件能够对研究者在无机非金属材料工厂设计方面提供帮助，并促进相关领域的发展。
课件目标：介绍无机非金属材料工厂设计的目的和内容预期受众：研究无机非金属材料工厂设计的相关学生和从业人员使用方法：阅读课件并参考其中的理论和方法进行实际应用课件结构：分为引言、工厂布局、设备选型、生产流程等几个部分市场调研是对无机非金属材料市场需求和竞争情况进行调查和分析的重要环节。
通过市场调研，可以了解行业的现状和趋势，为工厂设计提供依据和指导。
市场调研的关键内容包括：无机非金属材料市场需求分析：此项调研可以通过分析市场对无机非金属材料产品的需求量、种类、特点以及使用领域等方面，来评估市场的潜在规模和增长趋势。
竞争情况调查：此项调研可以了解无机非金属材料行业的竞争格局、主要竞争对手及其产品特点、市场份额、价格竞争情况等方面的信息。
通过对竞争情况的分析，可以制定相应的竞争策略。
通过综合分析市场需求和竞争情况，可以为工厂设计提供重要的参考和决策依据，使其更加符合市场需求，并更好地应对竞争挑战。
工厂规划是针对无机非金属材料工厂的布局、建筑结构以及设备配置等方面进行考虑的重要环节。
以下是一些需要考虑和规划的要点：布局：首先需要确定工厂的整体布局，包括主要车间、仓库、办公区域等的位置和相对关系。
考虑到生产效率和物流便捷性，可以将原材料的存储区域与生产车间尽量靠近，方便原材料的运输和使用。
无机非金属材料工厂工艺设计概论
无机非金属材料工厂工艺设计概论1. 引言无机非金属材料工厂是指生产陶瓷、玻璃、水泥、石膏等无机非金属材料的生产工厂。
工艺设计在无机非金属材料工厂的生产过程中起着重要的作用。
本文将介绍无机非金属材料工厂的工艺设计概论，包括工艺设计的目的、内容以及需要考虑的因素。
2. 工艺设计的目的工艺设计的目的是高效、安全、可持续地生产无机非金属材料。
通过科学合理的工艺设计，可以提高生产效率，降低生产成本，确保产品质量，并且减少对环境的污染。
3. 工艺设计的内容3.1 原料处理原料处理是无机非金属材料工厂的关键环节之一。
在工艺设计中，需要确定原料种类及其配比、原料的粉碎和混合方法，以及原料的预处理措施。
合理的原料处理可以保证生产过程中原料的均匀性和稳定性，从而提高产品质量。
3.2 生产工艺流程生产工艺流程是无机非金属材料工厂工艺设计的核心内容。
根据产品的性质和市场需求，确定生产工艺的各个环节，包括原料的投料、加热、冷却、成型、烧结等。
在设计过程中需要考虑生产流程的连贯性、稳定性和高效性，以确保产品的稳定输出。
3.3 设备选择在工艺设计中，需要选择适合生产工艺需求的设备。
例如，选择适当的破碎机、搅拌机、干燥机等。
设备的选择应考虑设备的性能指标、能耗、维护保养成本等因素，以达到经济合理的设备配置。
3.4 控制参数设定工艺设计中需要设定生产过程中的控制参数。
通过合理设定控制参数，可以实现对生产过程的有效控制，从而提高产品质量和生产效率。
控制参数的设定要考虑工艺参数的变化范围、稳定性要求、产品质量要求等因素。
3.5 废弃物处理无机非金属材料生产过程中会产生一定数量的废弃物，包括废水、废气和固体废物。
在工艺设计中，需要考虑废弃物的处理方式和处理设备，以保护环境和资源的可持续利用。
4. 工艺设计的考虑因素在无机非金属材料工厂的工艺设计中，需要考虑以下因素：•产品的性质和质量要求•市场需求和竞争情况•原料的供应情况和成本•生产设备的可靠性和效率•环境保护和资源利用的要求•人力和管理的要求5. 结论无机非金属材料工厂的工艺设计是提高生产效率、产品质量和环境友好性的重要手段。
无机非金属材料工厂工艺设计概论
4. 当代建筑卫生陶瓷工程师手册,中国建 材工业出版社出版；
5. 设计手册； 6. 工艺学，窑炉，粉体机械设备。
绪论
• 1．工厂设计工作旳任务：
•
设计工作是基本建设和技术改造旳一种主要环节。
•
基本建设是指工厂旳新建，扩建和改建。技术改
• 3. 节能措施和节能效果分析。论述拟建项目为了优化 用能构造、满足有关技术政策和设计原则而采用旳主 要节能降耗措施，对节能效果进行分析论证。
• 第五章 建设用地、征地拆迁及移民安顿 分析
• 1. 项目选址及用地方案。涉及项目建设地点、占地面 积、土地利用情况、占用耕地情况等内容。分析项目 选址是否会造成有关不利影响，如是否压覆矿床和文 物，是否有利于防洪和排涝，是否影响通航及军事设 施等。
第一节 基本建设程序 • 为了使建设项目按其基本规律有序
地进行，制定了一套必须遵照旳基本建 设和技术改造程序，要求了顺序完毕旳 各项工作。
二、基本建设程序
根据基本建设旳特点，基本建设旳程序一般分为 三个阶段。
（一）基本建设前期工作阶段
一般涉及：环境影响评价；安全与评价；可行性研究； 项目申请报告；设计文件编制。
• 实施审批制旳建设项目，建设单位应该在 报送可行性研究报告前完毕环境影响评价文 件报批手续；
• 实施核准制旳建设项目，建设单位应该在 提交项目申请报告前完毕环境影响评价文件 报批手续；
• 实施备案制旳建设项目，建设单位应该在 办理备案手续后和项目动工前完毕环境影响 评价文件报批手续。
一、环境影响评价工作旳程序
资金起源、产品技术方案等内容进行分析论
证，作为投资决策旳主要根据。可行性研究
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WG A1A2Wi
φ 粉磨功率系数
10( 1 - 1 )
P80
F80
2）烘干仓所需功率Hd (kW)
考虑因素： 烘干仓内原料量Fd(t) 烘干仓有效内径Ded(m) 烘干仓动力系数fd，一般取34.128 MJ/m1/2·t
Hd = FdDed1/2fd
1.3 磨机产量Q (t/h)
考虑因素： 磨机单位能耗产量：q (t/ kW·h) 流程系数：η (开路系统取1，闭路1.15~1.5)
4.2 辊式磨系统气体量和热工计算
I 输入热量：
入磨热风、研磨产生 的热量、系统漏风、 湿物料、循环风
II 输出热量：
蒸发的水分、出磨废 气、出磨物料、设备 散热、其它热损失
磨机系数： K （e.g. ATOX 63.9，LM 87.8，MPS 52.7（Dm>3450mm））
N KD 2.5
2.2 辊式磨的产量QR(t/h)
磨机常数（与磨机的转速、辊压、辊子数等 有关） ： KQ
磨盘直径（m） ： D
QR KQD2.5
3 辊压机的计算
3.1 生产能力 3.2 辊压机功率
参数： 磨机有效内经Di （m）； 磨机有效容积 V
（m3）； 磨机转速 n （r/min）； 磨机填充率φ
磨机需要的功率N0 (kW) N0 0.184D iVn (6.16 - 5.75)
考虑磨机填充率
磨机电机功率N (kW): N = k N0 (kW)
k-与磨机型式有关的系数
1.2 烘干磨磨机计算
Hale Waihona Puke 2.1 辊式磨功率磨机需要功率N0
磨机的动力系数：K1 磨辊数：i 每个磨辊上的投影压力： P2 （kN/m2） 作用角：α 磨盘直径： D （m）
N0 K1iP2sinD2.5
辊式磨计算
磨机功率N
磨机功率备用系数： K2 （1.15~1.20）
N K1K 2iP2sinD2.5
对于同一型号磨机
磨机所需功率(kW) ：
粉磨仓所需功率HG + 烘干仓所需功率Hd
粉磨仓所需功率HG + 烘干仓所需功率Hd
1）粉磨仓所需功率HG(kW)
HG：粉磨物料量F(t/h)、粉磨单位动力消耗WG (kW·h/t)、 原料变动系数η
HG = FWGη 影响粉磨单位动力消耗WG 的因素：产品80%通过的筛孔 P80 （μm）；入磨物料80%通过的筛孔F80 （μm）； 微粉 补正系数A1 ；过大原料补正系数A2 ； 试验室Bond法测得 的易磨性指数Wi （kW·h/t）；原料的变动系数η~1.05
1.1.1 考虑研磨体装载量
参数：磨机有效容积V (m3)；磨机有效内径D (m) 磨机转速n (r/min)；研磨体装载量G (t)
1）磨机需要的功率N0(kW) i N0 = 0.22VDn(G/V)0.8 (kW) ii N0 = 0.735cGD1/2 (kW)
c - 与研磨体及装填量有关的系数
1.1 磨机功率经验公式
磨机需要的功率N0(kW)：决定于磨机结构、转 速以及研磨体装载量。
1.1.1 计算依据：磨机有效容积V(m3)；磨机有 效内径D(m)；磨机转速n(r/min)；研磨体装载 量G(t)
1.1.2 计算依据： 磨机有效内经Di（m）； 磨 机有效容积 V （m3）；磨机转速 n （r/min）； 磨机填充率φ
VQ DBv
Ni (1.15 ~ 1.20) 2PT VQ
4、烘干磨的热工计算
4.1 管磨系统气体量和热工计算 4.2 辊式磨系统热工计算 4.3 收尘系统选型计算 4.4 系统排风机选型计算 4.5 其它配套计算
基本条件
热平衡计算基准：物料基准为磨机1h产量 ，温度基准 为0℃；
§3.3 物料粉磨
典型生料粉 磨工艺流程
煤磨系统工艺流程
水泥粉磨
辊压机用于水 泥粉磨的五种 粉磨流程
四、磨机计算
1、 传统磨机计算 2、 辊式磨计算 3、 辊压机计算 4、 烘干磨的热工计算
1、传统磨机计算
1.1 磨机功率经验公式 1.2 烘干磨磨机计算 1.3 磨机产量 1.4 磨机通风量
GR 3600Bev s
3.2 辊压机的功率Ni（kW）
与被挤压物料品种、工艺流程有关
辊压机作用力的作用角：β（一般为0.046~0.052rad， 辊子直径大时取大值，辊子直径小则取小值） 辊压机的最大投影压力： PT （一般7000~9000kN/m2） 辊压机辊子的直径(m) ： D
辊压机的规格潜能(m3/s)： VQ
3.1 辊压机的生产能力
单位时间内辊压机系统生产的产品量，辊压 机的处理能力应考虑循环负荷的物料通过量。 辊压机的通过量（t/h）： GR 辊子宽度（m）： B 辊子工作间隙（ m）： e 辊子的圆周速度（周边线速度, m/s ）： v 产品（料饼）密度（t/m3）： ρs（一般取 生料2.3 t/m3、熟料2.5 t/m3）
2）磨机电机功率N (kW)
(i) 考虑粉磨方式、磨机结构、传动效率相关系数: k1
电机储备系数： k2 （1.0~1.1）
N = k1 k2N0 (kW)
( ii ) 考虑机械传动系数η (0.92~0.94) k-电机储备系数(1.09~1.10)
N
1 η
N0k
(kW)
1.1.2 考虑磨机填充率
平衡范围：磨机进出口界限；
关键：合理地确定漏风量和出磨气体温度。
系统漏风量：过大时，烘干效果差，浪费热量，而且增 加系统排风量和阻力，浪费电能。当系统漏风严重时， 甚至使热风不能进入磨内，以致物料不能烘干，因此系 统的锁风密闭非常重要。
出磨气体温度：太低，烘干能力不足，出磨物料水分太 大，磨内容易出现糊球、堵塞等现象，而且会造成收尘 器内结露等问题；如出磨气体温度太高，则浪费热量， 一般控制在90~100℃左右。
Q = N0qη (t/h)
1.4 磨机通风量V(m3/h)
考虑因素： 磨内风速：w (m/s) 磨机有效内径：D (m) 钢球填充率：φ
V = 1/4πD2 (1-φ) × w×3600 (m3/h) = 2826 D2w(1-φ) (m3/h)
2 辊式磨计算
2.1 辊式磨功率 2.2 产量
