常用的地基沉降计算方法汇总
常用的地基沉降计算方法
常用的地基沉降计算方法地基沉降计算是工程施工中非常重要的一项计算工作，它可以用于预测地基沉降的大小和速率，帮助工程师进行地基设计和施工安排。
下面将介绍几种常用的地基沉降计算方法。
1.标贯法：标贯法是用于预测地基沉降的一种常用方法。
它通过在地基中插入一根钢质钻杆并运用连续冲击力将其驱入地基，然后根据所需驱入力和驱入深度来计算地基沉降。
这种方法简单快捷，适用于较小规模的工程。
2.应变曲线法：应变曲线法也是一种常用的地基沉降计算方法。
它通过在地基中安装应变计和标尺，测量地基在不同深度下的应变变化，然后根据应变-应变曲线来计算地基沉降。
这种方法适用于较大规模的工程，但需要一定的测量设备和专业知识。
3.弹性地基沉降计算方法：弹性地基沉降计算方法是一种常用的地基沉降计算方法。
它基于地基的弹性性质，通过分析地基的应力-应变关系来计算地基沉降。
这种方法适用于弹性土层和较小的地基变形。
4.孔隙水压力法：孔隙水压力法是一种基于地下水压力变化来计算地基沉降的方法。
它通过在地基中安装压力计和水位计，测量地下水位和孔隙水压力变化，然后根据孔隙水压力-应力关系来计算地基沉降。
这种方法适用于饱和土层和较高地下水位的情况。
5.数值模拟法：数值模拟法是一种较为精确的地基沉降计算方法。
它通过将地基和加载条件建模，并应用数值计算方法求解其力学行为，然后根据计算结果来预测地基沉降。
这种方法适用于复杂的工程和土层情况，但需要一定的计算资源和专业知识。
综上所述，地基沉降计算方法多种多样，选择适合的方法需要考虑工程规模、土层情况、测量条件和计算资源等因素。
工程师在进行地基沉降计算时应根据实际情况选择合适的方法，并结合实测数据和经验判断，以得到准确可靠的地基沉降预测结果。
常用的地基沉降计算方法
常用的地基沉降计算方法

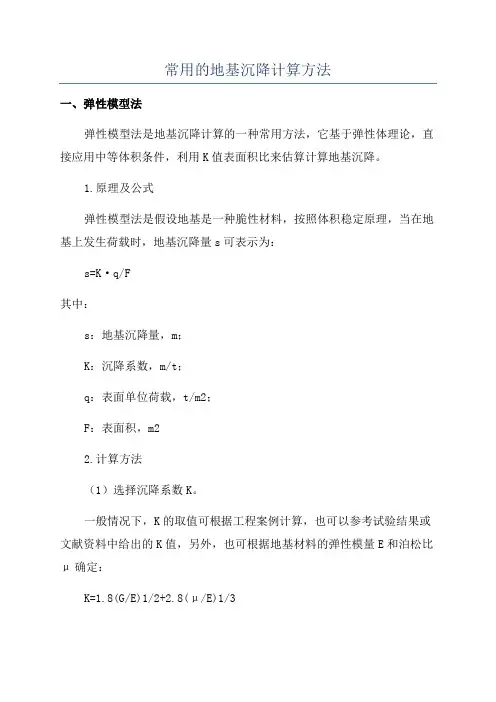

一、弹性模型法
弹性模型法是地基沉降计算的一种常用方法，它基于弹性体理论，直接应用中等体积条件，利用K值表面积比来估算计算地基沉降。
1.原理及公式
弹性模型法是假设地基是一种脆性材料，按照体积稳定原理，当在地基上发生荷载时，地基沉降量s可表示为：
s=K·q/F
其中：
s：地基沉降量，m；
K：沉降系数，m/t；
q：表面单位荷载，t/m2；
F：表面积，m2
2.计算方法
（1）选择沉降系数K。
一般情况下，K的取值可根据工程案例计算，也可以参考试验结果或文献资料中给出的K值，另外，也可根据地基材料的弹性模量E和泊松比μ确定：
K=1.8(G/E)1/2+2.8(μ/E)1/3
其中：G为地基材料的弹性模量，Pa；E是弹性模量，Pa；μ是泊松比。
（2）确定计算点位及坐标系。
根据工程实际情况确定计算点位及确
定坐标系，通常坐标系以空间坐标系为准；
（3）计算沉降量s。
根据系数K和地基单位面积荷载q计算沉降量s，计算公式为：
s=K·q/F
其中：K为沉降系数，m/t；q为地基单位面积荷载，t/m2；F为表面积，m2
（4）结果分析。
地基沉降计算
4 地基沉降计算 1) 分层总和法
了解计算步骤
e1i − e2i S =∑ hi i =1 1 + e1i
n
ai (P i − Pi ) S = ∑ 2 1 hi 1+ e1i i =1
n
S =
∑
i =1
n
∆ Pi hi E si
确定地基沉降计算深度
2) 规范法 记住计算公式
Po (ziαi − zi −1αi−1 ) si′ = Esi
6) 在计算中重点掌握朗金土压力计算理论 包括： 正确计算土压力、 包括： 正确计算土压力、 侧向压力；（大小、 ；（大小 侧向压力；（大小、 h3 要记得公式： 要记得公式：
h1 h2
q
φ1 , γ 1 , c1
φ 2 , γ 2 , c2
要明确公式中各符号 的物理意义
⑴ 搜集、分析建筑场 搜集、 地资料绘图 绘图。 地资料绘图。 分层: ⑵ 分层:原则上按分层总和法并 按场地实际地基剖面考虑。 按场地实际地基剖面考虑。 ⑶ 求各分层的压缩量； 求各分层的压缩量 分层的压缩量； ⑷ 确定地基沉降计算深度
′ ∆s n ≤ 0.025∑ ∆si′
φ 3 , γ 3 , c3
σ a = γzK a − 2c K a
计算要点： 计算要点： 临界深度 熟练绘土压力强度分布图
6 地基承载力
1) 何谓地基承载力？何谓临塑荷载？临界荷载？ 何谓地基承载力？何谓临塑荷载？临界荷载？ 2) 地基破坏模式有几种类型？主要特点？ 地基破坏模式有几种类型？主要特点？ 3) 何谓地基的极限 承载力？ 承载力？普朗德尔 理论公式的假定条 赖斯纳、 件？赖斯纳、太沙 基作了那些改进？ 基作了那些改进？
地基沉降量的计算方法

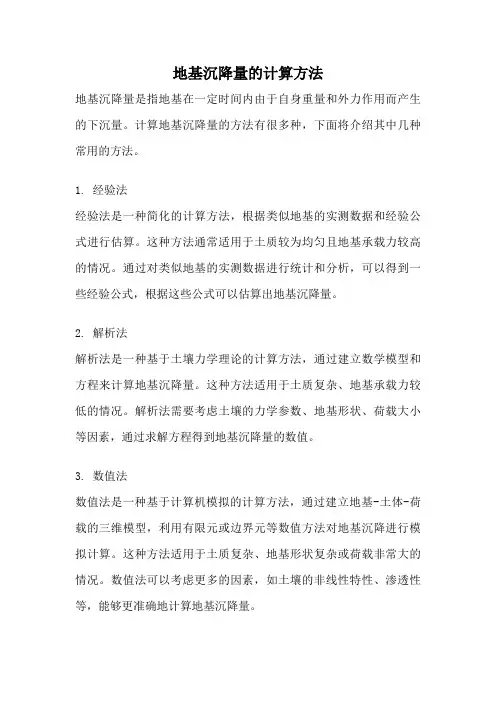

地基沉降量的计算方法地基沉降量是指地基在一定时间内由于自身重量和外力作用而产生的下沉量。
计算地基沉降量的方法有很多种，下面将介绍其中几种常用的方法。
1. 经验法经验法是一种简化的计算方法，根据类似地基的实测数据和经验公式进行估算。
这种方法通常适用于土质较为均匀且地基承载力较高的情况。
通过对类似地基的实测数据进行统计和分析，可以得到一些经验公式，根据这些公式可以估算出地基沉降量。
2. 解析法解析法是一种基于土壤力学理论的计算方法，通过建立数学模型和方程来计算地基沉降量。
这种方法适用于土质复杂、地基承载力较低的情况。
解析法需要考虑土壤的力学参数、地基形状、荷载大小等因素，通过求解方程得到地基沉降量的数值。
3. 数值法数值法是一种基于计算机模拟的计算方法，通过建立地基-土体-荷载的三维模型，利用有限元或边界元等数值方法对地基沉降进行模拟计算。
这种方法适用于土质复杂、地基形状复杂或荷载非常大的情况。
数值法可以考虑更多的因素，如土壤的非线性特性、渗透性等，能够更准确地计算地基沉降量。
4. 试验法试验法是一种通过实验来测量地基沉降量的方法。
主要包括静载试验、动力触探试验等。
这种方法适用于土质复杂、地基形状复杂或荷载较大的情况。
通过实验可以直接获得地基沉降量的实测数据，更加准确地评估地基的变形情况。
在实际工程中，通常会综合运用上述方法来计算地基沉降量，以获得更准确的结果。
同时，还需要考虑地基沉降对工程的影响，如是否会导致结构的破坏或使用功能的丧失。
如果地基沉降量过大，则需要采取相应的加固措施，如增加地基的承载力或采取土体加固等方法，以确保工程的安全和稳定。
常用的地基沉降计算方法汇总
常用的地基沉降计算方法汇总地基沉降是指地面表面下沉的现象，这是由于地下土体的可压缩性导致的。
这种现象可以导致建筑物的结构损坏。
因此对于建筑工程设计和施工来说，地基沉降的计算和预测都是至关重要的。
本文将介绍一些常见的地基沉降计算方法。
1. 摩尔-卡乌什基方法摩尔-卡乌什基方法是一种常用的地基沉降计算方法。
它根据地基沉降的形成机理，将各种因素分为两类：即初次和终次沉降。
初次沉降是由于土壤固有重力变形和排水复合作用引起的，而终次沉降则是由于孔隙压缩引起的。
在这种方法中，沉降被视为两个贡献因素之和。
2. 英国剑桥法英国剑桥法是一种适用于浅层压实土的地基沉降计算方法。
它考虑到土壤的可压缩性和排水能力，并采用等效应力原理进行计算。
在这种方法中，土壤的剪切模量和泊松比被视为常数。
3. N值法N值法是一种通过土样试验得出岩土中间状态压缩模量的方法。
这种方法通常用于土壤性质已知的情况下。
在这种方法中，通过土样试验得出的N值与实地测量的N值之比，得到中间状态压缩模量的近似值。
4. 威克斯方法威克斯方法适用于由黏土和粉土组成的岩土。
根据土的压缩指数和压缩指数速率，计算土的初始压缩参数。
然后根据实测的地基倾斜度和曲率，计算出土的初始沉降值。
5. 增量法增量法是一种可采用有限元或有限差分分析计算地基沉降的方法。
在这种方法中，将土体分为一系列小的单元，根据材料力学和变形原理，对每个小单元进行计算，并将它们组合成整体结果。
增量法通常用于比较复杂的地基沉降问题，它能够对各种因素如土壤性质、地表荷载等进行精确计算。
结论以上提到的方法是常用的地基沉降计算方法。
不同的方法适用于不同的岩土类型和问题，建筑工程师和地质工程师可以根据具体情况选择合适的方法来计算地基沉降。
在实践中，我们还应该加强对地基沉降预测精确性的研究，以提高建筑物的安全性和可靠性。
地基沉降计算方法

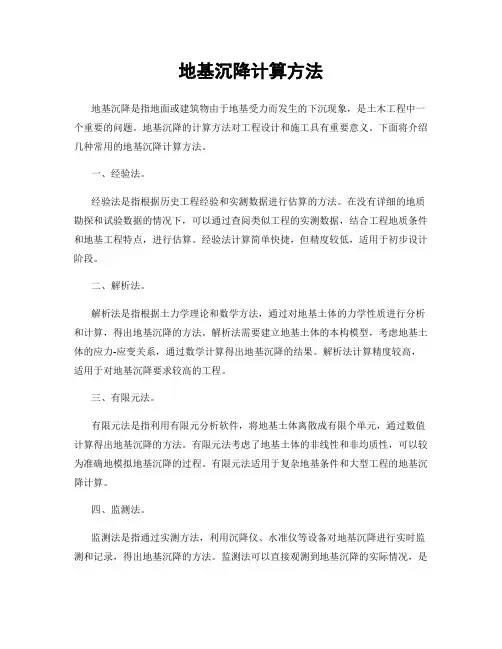

地基沉降计算方法地基沉降是指地面或建筑物由于地基受力而发生的下沉现象，是土木工程中一个重要的问题。
地基沉降的计算方法对工程设计和施工具有重要意义。
下面将介绍几种常用的地基沉降计算方法。
一、经验法。
经验法是指根据历史工程经验和实测数据进行估算的方法。
在没有详细的地质勘探和试验数据的情况下，可以通过查阅类似工程的实测数据，结合工程地质条件和地基工程特点，进行估算。
经验法计算简单快捷，但精度较低，适用于初步设计阶段。
二、解析法。
解析法是指根据土力学理论和数学方法，通过对地基土体的力学性质进行分析和计算，得出地基沉降的方法。
解析法需要建立地基土体的本构模型，考虑地基土体的应力-应变关系，通过数学计算得出地基沉降的结果。
解析法计算精度较高，适用于对地基沉降要求较高的工程。
三、有限元法。
有限元法是指利用有限元分析软件，将地基土体离散成有限个单元，通过数值计算得出地基沉降的方法。
有限元法考虑了地基土体的非线性和非均质性，可以较为准确地模拟地基沉降的过程。
有限元法适用于复杂地基条件和大型工程的地基沉降计算。
四、监测法。
监测法是指通过实测方法，利用沉降仪、水准仪等设备对地基沉降进行实时监测和记录，得出地基沉降的方法。
监测法可以直接观测到地基沉降的实际情况，是一种直观、准确的计算方法。
监测法适用于对地基沉降要求较高的工程，也可以用于验证其他计算方法的结果。
以上是几种常用的地基沉降计算方法，不同的方法适用于不同的工程情况。
在工程设计和施工中，需要根据实际情况选择合适的计算方法，以保证工程的安全和稳定。
同时，对于复杂的地基条件和大型工程，也可以采用多种方法进行综合计算，以提高计算结果的准确性和可靠性。
(整理)常用的地基沉降计算方法
6.3 常用的地基沉降计算方法这里所讲的地基沉降量是指地基最终沉降量，目前常用的计算方法有：弹性力学法、分层总和法、应力面积法和考虑应力历史影响的沉降计算法。
所谓最终沉降量是地基在荷载作用下沉降完全稳定后的沉降量，要达到这一沉降量的时间取决于地基排水条件。
对于砂土，施工结束后就可以完成；对于粘性土，少则几年，多则十几年、几十年乃至更长时间。
6.3.1 计算地基最终沉降量的弹性力学方法地基最终沉降量的弹性力学计算方法是以Boussinesq 课题的位移解为依据的。
在弹性半空间表面作用着一个竖向集中力P 时，见图6-5，表面位移w (x, y, o )就是地基表面的沉降量s ：E r P s 21μπ-⋅=（6-8）式中 μ—地基土的泊松比；E —地基土的弹性模量（或变形模量E 0）；r —为地基表面任意点到集中力P 作用点的距离，22y x r +=。
对于局部荷载下的地基沉降，则可利用上式，根据叠加原理求得。
如图6-6所示，设荷载面积A 内N （ξ，η）点处的分布荷载为p 0（ξ，η），则该点微面积上的分布荷载可为集中力P= p 0（ξ，η）d ξd η代替。
于是，地面上与N 点距离r =22)()(ηξ-+-y x 的M （x, y ）点的沉降s （x, y ），可由式（6-8）积分求得：⎰⎰-+--=Ay x d d p E y x s 22002)()(),(1),(ηξηξηξμ （6-9）从式（6-9）可以看出，如果知道了应力分布就可以求得沉降；反过来，若沉降已知又图6-5 集中力作用下地基表面的沉降曲线图6-6 局部荷载下的地面沉降（a ）任意荷载面；（b ）矩形荷载面可以反算出应力分布。
对均布矩形荷载p 0（ξ，η）= p 0=常数，其角点C 的沉降按上式积分的结果为：021bp E s c ωμ-= （6-10）式中 c ω—角点沉降影响系数，由下式确定：⎪⎪⎭⎫ ⎝⎛+++++=)1ln()11ln(122m m mm m c πω （6-11）式中 m=l/b 。
地基最终沉降量的计算方法
地基最终沉降量的计算方法一、限制应力法限制应力法是一种常用的地基最终沉降量计算方法。
计算公式如下：S=Σ(dΔσ)其中，S为最终沉降量，dΔσ为不同深度处的限制应力差。
限制应力法的具体步骤如下：1.通过试验或现场勘测得到土壤层的力学参数，如土壤的自重γ、均匀固结压缩系数Cc、再固结压缩系数Cr等。
2.根据建筑物的设计荷载，计算出不同深度处的垂直应力Δσ。
3.根据试验或现场勘测得到的土壤层力学参数，计算出不同深度处的限制应力差dΔσ。
4.将不同深度处的限制应力差累加，得到最终沉降量S。
二、一维固结计算法一维固结计算法是一种根据土壤的固结性质计算地基最终沉降量的方法。
1.应力应变模型一维固结计算法通常采用本构模型，如Terzaghi's经典本构模型：Δe=ε'·HΔσ=γΔz其中，Δe为固结应变，ε'为固结应变系数，H为固结层的厚度，Δσ为固结层的应力差，γ为土壤的单位重量，Δz为固结层的厚度。
2.固结应变系数固结应变系数可以通过室内试验或现场试验得到，也可以通过经验公式估算。
根据不同的土壤类型和固结期限，选择相应的固结应变系数。
3.在垂直方向上，将所有固结层的固结应变累加，得到最终沉降量。
三、数值模拟法数值模拟法是一种利用计算机模拟土壤力学行为的方法，可以精确计算地基最终沉降量。
这种方法适用于复杂的地质条件和结构工程。
数值模拟法的具体步骤如下：1.建立土壤力学模型，包括土壤的性质、层次和边界条件等。
2.根据实测数据或试验数据，确定土壤力学参数，如剪切模量、压缩模量等。
3.根据建筑物的设计荷载、地质条件等，进行有限元分析或其他数值模拟，得到地基的最终沉降量。
数值模拟法的计算精度较高，但需要具备一定的专业知识和使用专业软件。
在实际工程中，一般会综合使用以上的方法进行地基最终沉降量的计算，以获得更准确的结果。
同时，也需要考虑到地质条件的不确定性和结构工程的变化，进行适当的修正和调整。
